Eigenbauakku die drölfzigste

  • Jack-Lee
  • Jack-Lees Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • Beiträge: 985
  • Dank erhalten: 980
30 Mai 2021 15:36 - 30 Mai 2021 15:58 #212622 von Jack-Lee
Eigenbauakku die drölfzigste
Servus,
ich hatte bei meiner ersten Antwort Schutzkleinspannung und Sicherheitskleinspannung verwechselt, sorry :)
Die 69V sind die maximale Betriebsspannung, also die Spannung bei der er ohne Einschränkungen arbeitet. Laut Handbuch verträgt er (Non Operational) bis zu 79,2V.
Wenn die Änderung auf 16s aber so einen Aufwand bedeutet, macht es Sinn entweder auf 14s zu gehen um den Aufwand zu reduzieren (BMS dann mit dem hier im Forum erwähnten virtual BMS an die Fahrzeugelektronik anbinden) oder gleich alles raus zu reissen und auf z.B. 28s zu gehen.
Hätte noch einen Curtis 1236 80V hier liegen, der würde da ganz gut passen. Als Motor denke ich eher in Richtung Revolt 160Em oder Motenergy ME1507/1616. Wird dann halt ein ziemliches Geschoss.
Was sagt das Getriebe überhaupt zu 100Nm? Gibts da Erfahrungen?

Gruß,
Patrick
Letzte Änderung: 30 Mai 2021 15:58 von Jack-Lee.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • stromkreisparadies
  • stromkreisparadiess Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Markus
  • Beiträge: 3747
  • Dank erhalten: 1011
30 Mai 2021 21:06 #212634 von stromkreisparadies
Eigenbauakku die drölfzigste
ja, 100Nm bekommst du auch mit dem Originalmotor. Ist glaub das Maximum für das Getriebe (das mit weniger schon überfordert ist)

Grüße von Markus

-> Twizy Technic, LED Tagfahrlicht, LED Innenbeleuchtung, Sitzheizung, Radio mit Freisprecheinrichtung
-> Brammo Empulse R
-> 2x Elektrofahrrad (Stadt-Trekking und Downhill für den Wald)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jack-Lee
  • Jack-Lees Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • Beiträge: 985
  • Dank erhalten: 980
08 Jun 2021 19:34 #213073 von Jack-Lee
Eigenbauakku die drölfzigste
So, der Twizy steht jetzt vor der Tür :) Nun noch den Akku raus kaufen, dann kann ich mit dem Umbau beginnen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Green_Pirate
  • Green_Pirates Avatar
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 158
  • Dank erhalten: 70
11 Jun 2021 07:58 - 11 Jun 2021 08:01 #213163 von Green_Pirate
Eigenbauakku die drölfzigste

Jack-Lee schrieb: Die 69V sind die maximale Betriebsspannung, also die Spannung bei der er ohne Einschränkungen arbeitet.
Wenn die Änderung auf 16s aber so einen Aufwand bedeutet

Also erstmal unterscheiden wir gerne die Zellchemie - 16S LiFePo4 passt genau - ebenso wie 14S Lion.
Was GENAU hast du also vor?

Jack-Lee schrieb: Was sagt das Getriebe überhaupt zu 100Nm? Gibts da Erfahrungen?

Es kreischt damit genauso wie vorher - viele fahren hier 100Nm Dank OVMS mit dem originalen Antriebsstrang.
Spezifiziert ist das Getriebe von Hersteller für rund 108Nm problematischer sind da schon die Drehzahlen wenn du auch die Vmax zu steigern gedenkst - bei 7000 wäre laut Spezifikation Schluss - die werden aber bereits im Originalzustand übertroffen (rund 7250 liegen bei 80km/h an)
Achja - Getriebeöl ist so n Thema, auch da hält sich Renault nicht an die Vorgaben des Fertigers - vermutlich um kein "Twizy Spezialöl" ins Lager stellen zu müssen und einfach das reinzukippen was in den Schaltgetriebe werkelt. Ich geh dieser Tage auf 75W-90 GL5.

Ich sehe ehrlich gesagt am Antriebsstrang bisher wenig Optimiernot - 100Nm und locker 18kW reichen doch?

eine >10kWh Fahrbatterie wünschen sich aber wohl die meisten - besonders die mit den heissen Stühlen denn idR limitiert der Akku die Performance eines getunten T.
Es wäre toll wenn du in der Hinsicht arbeiten und sein Knowhow teilen würdest.

Gruß Flo
Letzte Änderung: 11 Jun 2021 08:01 von Green_Pirate.
Folgende Benutzer bedankten sich: euver, green_fox

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • green_fox
  • green_foxs Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 1140
  • Dank erhalten: 637
11 Jun 2021 10:41 #213174 von green_fox
Eigenbauakku die drölfzigste
Dem schließe ich mich an, ich würde mega gerne wieder mit dem Twizy zur Arbeit fahren, da ich da aber nicht mehr laden kann und mir ca. 10 - 15 km Reichweiter dann für den Heimweg fehlen fällt das flach. Ein Akku mit einer Reichweite im Sommer um 100 km wäre ein Traum, allerdings auch abhängig von den Kosten. Alles was für mich 3000 Euro weit übersteigt lohnt nicht, gebrauchte Zoes mit Kaufakku fallen langsam weiter im Preis ...

Ich fahre mit 100% veganen Strom ;-)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jack-Lee
  • Jack-Lees Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • Beiträge: 985
  • Dank erhalten: 980
11 Jun 2021 11:29 - 11 Jun 2021 11:31 #213175 von Jack-Lee
Eigenbauakku die drölfzigste
Servus,
mit LiFePo4 hab ich das letzte mal bei meinem ehemaligen CityEl gearbeitet. Vielleicht bringt Tesla genug Entwicklungsdruck in die Sache, damit diese Zellchemie wieder interessant wird. Für mobile Anwendungen setze ich voll auf NMC und Co.
Ich werde wohl keine knapp 19kWh einbauen (das ist mehr als ein Smart ED4 besitzt), weil Langstrecken jetzt nicht das Steckenpferd vom Twizy sind. Daher bleibts vorerst bei 42Zellen a 218Wh -> 9,16kWh. Effektiv nutzbar sind dann 8,5kWh, was knapp 40% mehr sind als mit dem originalen Akku.

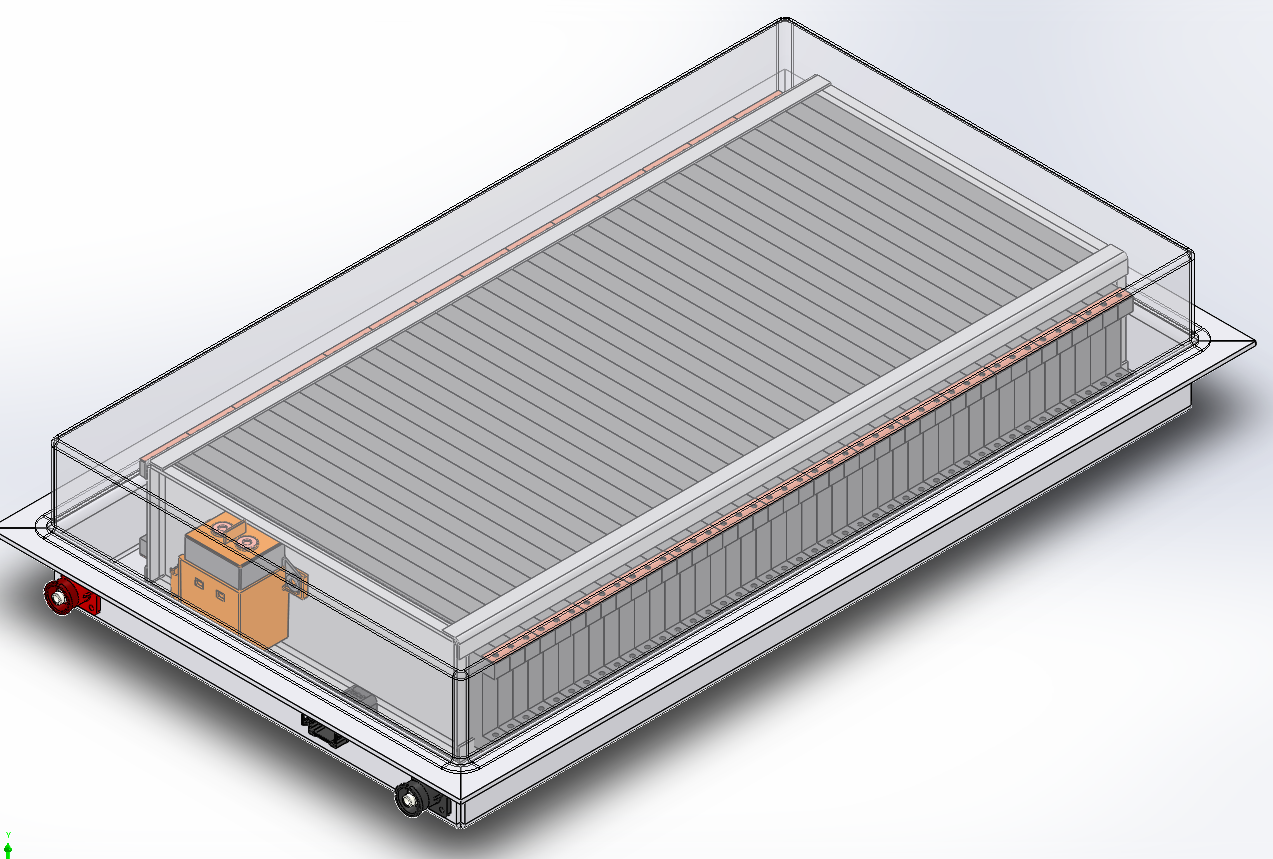

Da ich mir die Einbausituation sowie Schaltpläne erst noch genau anschauen muss, hab ich bisher nur einen groben Dummy gebaut, welcher von den Einbaumaßen so halbwegs hin kommt und die wichtigsten Komponenten beinhaltet (Gehäuse, Zellen, Anschlüsse, Hauptschütz, BMS)


Das Geraffel wiegt 52kg, hat die gleiche Grundfläche wie der originale Akku, ist aber nur 135mm hoch (mit 18,4kWh sinds dann 250mm). Darüber passt also z.B. ein potenter 11kW Lader. Ich würde eher einen etwas kleineren Akku favorisieren, der aber schnell geladen werden kann, als dauerhaft "unnütz" 40kg mehr Lithiumzellen durch die Gegen zu chauffieren (kostet ja auch).Zudem kann ich beim Tausch des Sitzes gegen einen aus dem Smart, diesen auch noch etwas tiefer legen. Ich sitze für mein Gefühl ein gutes Stück zu hoch.
Um eine Schnellladung überhaupt möglich zu machen, brauchts eine Akkukühlung, die hier auch integriert ist. Der Wasserkreislauf kühlt auch gleich noch das Ladegerät (und je nach Motor/Inverterkombi auch diese dann). Der Akku ist mit 3C dauerbelastbar und 5C peak, was 27/46kW bedeutet. Mehr als genug, auch für getunte Twizys.

Preislich wird sich das ganze wohl bei etwa 2500€ in "plug and play" einpendeln. Immerhin weniger als die Hälfte von dem, was Renault für nen neuen Akku teilweise verlangt...Die Reichweite wird bei meinem Twizy noch weiter erhöht durch eine reduzierung des cw Wertes durch Änderung der Front und Heckverkleidung (seperater Thread), sowie des Motors (ebenfalls seperater Thread).

Gruß,
Patrick
Anhänge:
Letzte Änderung: 11 Jun 2021 11:31 von Jack-Lee.
Folgende Benutzer bedankten sich: smartLooser, villadsen, Goldbacher, Ulli-et-Tom, Mannni, AndiEcker, green_fox

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Goldbacher
  • Goldbachers Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3600
  • Dank erhalten: 1575
11 Jun 2021 12:13 - 11 Jun 2021 12:14 #213179 von Goldbacher
Eigenbauakku die drölfzigste
Wenn sich der Preis halten lässt, wäre mein Interesse sehr groß, auch so einen Akku einzubauen. Den Sitz hätte ich auch gerne etwas weiter unten, dafür muss dann aber wohl noch einiges zusätzlich am Twizy verändert werden. Falls man auch noch oben den HP-Zusatzlader (ESP120) mit integrieren kann, könnte ich auch auf längerer Strecke einen Passagier mitnehmen. Die nicht vorhandene Akkukühlung beim Twizy habe ich schon an einem heißen Tag auf einer langen Strecke kennengelernt.
Ich bin schon sehr gespannt, ob es alles so funktioniert.
Letzte Änderung: 11 Jun 2021 12:14 von Goldbacher.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18000
  • Dank erhalten: 9493
11 Jun 2021 13:46 #213184 von TwizyChrisy
Eigenbauakku die drölfzigste

Jack-Lee schrieb: ... als dauerhaft "unnütz" 40kg mehr Lithiumzellen durch die Gegen zu chauffieren


Schont halt schon auch den Akku wegen deutlich weniger Ladezyclen UND mir dem richtigen Sitz sehe ich jetzt kein Problem darin auch mal drei oder vier Stunden am Stück
rumzudüsen. Mit dem original Foltergestühl gebe ich dir Recht. Da war man nach ner Stunde froh mal zwei Stünderl Pause zu haben.

Mehr Twizys, mehr Freude.
Folgende Benutzer bedankten sich: fluteman

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jack-Lee
  • Jack-Lees Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • Beiträge: 985
  • Dank erhalten: 980
11 Jun 2021 14:29 #213192 von Jack-Lee
Eigenbauakku die drölfzigste
Sooo schlimm find ich den originalen Sitz auch nicht. Bin jetzt in 3 Tagen 260km gefahren mit dem Twizy, das ist nicht super bequem, aber machbar.
Und mit mehr Kapazität wird der Akku weniger belastet, klar. Aber die Zellen halten im Mittel 2000-4000 Ladezyklen bis sie 20% ihrer Kapazität verloren haben (je nach Behandlung halt). Wer fährt den Twizy zu seinen Lebzeiten 200000km+ ?
Nee, das wäre Ressourcenverschwendung in dem Punkt. Vielleicht aktzeptabel wenn man wirklich oft sehr lange Strecken fährt und den Akku noch als Hausspeicher verwendet.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18000
  • Dank erhalten: 9493
11 Jun 2021 21:49 #213220 von TwizyChrisy
Eigenbauakku die drölfzigste

Jack-Lee schrieb: Sooo schlimm find ich den originalen Sitz auch nicht. Bin jetzt in 3 Tagen 260km gefahren mit dem Twizy, das ist nicht super bequem, aber machbar.
Und mit mehr Kapazität wird der Akku weniger belastet, klar. Aber die Zellen halten im Mittel 2000-4000 Ladezyklen bis sie 20% ihrer Kapazität verloren haben (je nach Behandlung halt). Wer fährt den Twizy zu seinen Lebzeiten 200000km+ ?
Nee, das wäre Ressourcenverschwendung in dem Punkt. Vielleicht aktzeptabel wenn man wirklich oft sehr lange Strecken fährt und den Akku noch als Hausspeicher verwendet.


Also nach 60-70.000 km gehen die Twizy Akkus schon deutlich in die Knie. Und Warum man nicht so weit fährt ist doch bei einigen weil es halt mit dem Originalequipment nicht geht :-(

Und das mit Solarspeicher kommt noch obenauf.

Mehr Twizys, mehr Freude.
Folgende Benutzer bedankten sich: Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jack-Lee
  • Jack-Lees Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • Beiträge: 985
  • Dank erhalten: 980
11 Jun 2021 23:36 #213223 von Jack-Lee
Eigenbauakku die drölfzigste
Die Zellen im Twizy sind entwicklungstechnisch etwa 10-12 Jahre alt und 70000km sind im Regelfall auch schon deutlich über 1000 Ladezyklen. Moderne Akkus halten 4x so lange und haben eine 3-4x höhere Energiedichte. Da mach ich mir wenig Sorgen. Würde lieber den Weg des geringeren Verbrauchs gehen, als alles mit Akkukapazität zu erschlagen.

Gruß,
Patrick

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7391
  • Dank erhalten: 3880
11 Jun 2021 23:45 #213225 von Pfälzer68
Eigenbauakku die drölfzigste
... der Verbrauch ist beim T bei artgerechter bewegung ziemlich unabhängig von der Aerodynamik... :mrgreen: :whistle: :lol:
Folgende Benutzer bedankten sich: weiss60

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Green_Pirate
  • Green_Pirates Avatar
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 158
  • Dank erhalten: 70
11 Jun 2021 23:45 - 11 Jun 2021 23:46 #213226 von Green_Pirate
Eigenbauakku die drölfzigste
Mach Mal - die Praktiker können ja dann einfach verdoppeln.
Letzte Änderung: 11 Jun 2021 23:46 von Green_Pirate.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • GeölterBlitz
  • GeölterBlitzs Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Ein Leben ohne Strom ist möglich, aber unwahrschei
  • Beiträge: 1689
  • Dank erhalten: 986
12 Jun 2021 06:43 #213229 von GeölterBlitz
Eigenbauakku die drölfzigste
Ich habs ja schon mal gesagt, läuft alles darauf hinaus:

www.power-and-storage.de/shop/CATL-PowerBlock-14S-48-10-10-kWh-p278107421

da ist man gleich fertig !

Der Preis ist in etwa gleich...
Folgende Benutzer bedankten sich: euver

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dingdong
  • dingdongs Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Die Macht möge uns helfen zu überleben
  • Beiträge: 3836
  • Dank erhalten: 2066
12 Jun 2021 09:26 - 12 Jun 2021 09:37 #213234 von dingdong
Eigenbauakku die drölfzigste

Jack-Lee schrieb: ....Würde lieber den Weg des geringeren Verbrauchs gehen.... Gruß Patrick


auch da hatten wir einen genialen Schrauber ( russischer Ingenieur) hier im Forum Vicar. www.twizy-forum.de/projekte-twizy/83216-100-km-das-ist-kein-scherz-mehr .
Lebt nach meinen letzten Infos zur Zeit in China und Russland.


Ich hatte Victor seinerzeit einen Motor zukommen lassen. Da wohnte er noch in Deutschland.
Den habe ich modifiziert noch gut bei ihm.

Der Weg ist das Ziel
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!
Letzte Änderung: 12 Jun 2021 09:37 von dingdong.
