Rozhkov BMS

Will do.

Heute Abend ist mein Twizy leider liegen geblieben.

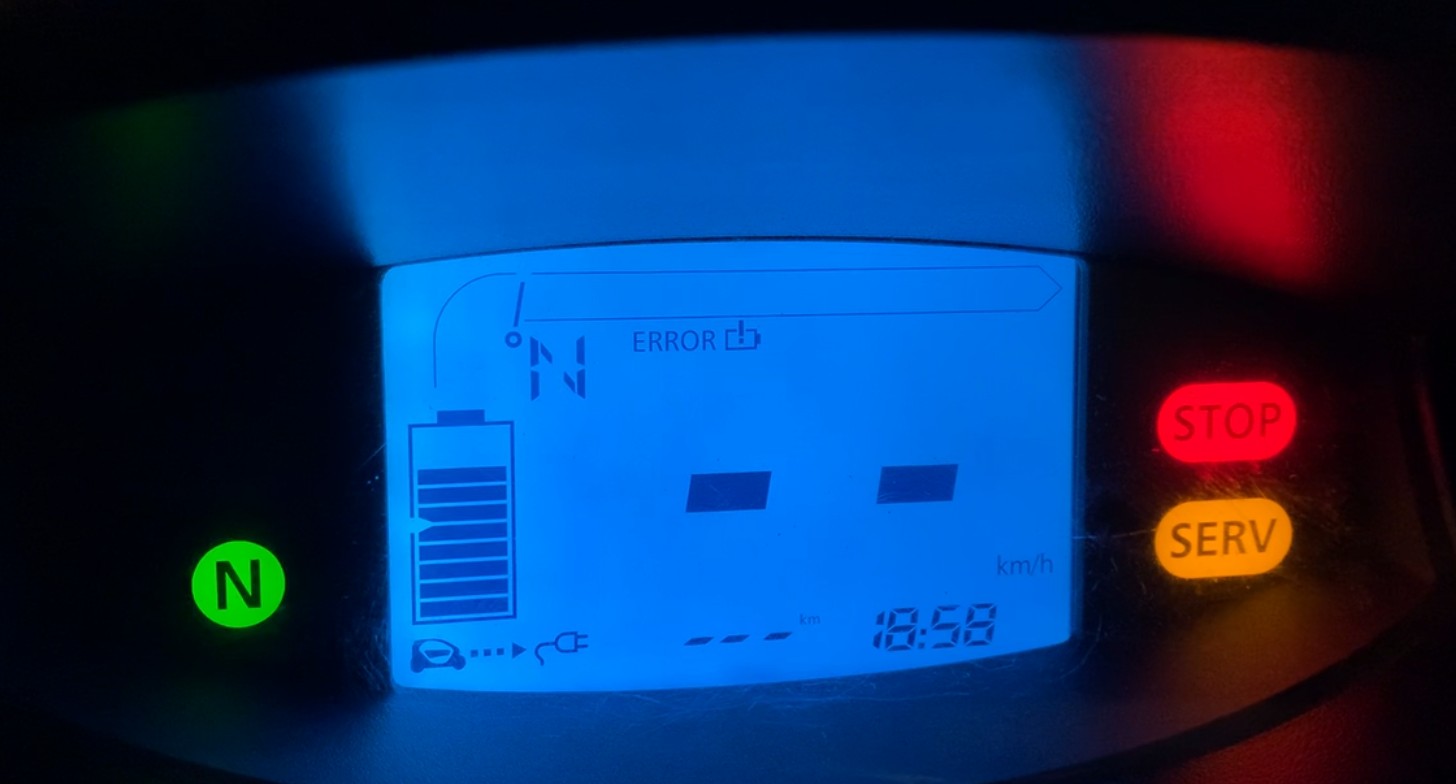

Nach der Arbeit wollte ich nach Hause fahren, aber ich hatte eine unschöne "Disco" im Display inkl. dreimaligem Piepsen beim Einschalten und blinken vom N im Display, dem grün hinterlegten N und dem Akku-Symbol im Display.
STOP ist an, SERV ebenfalls sowie 'ERROR' und die kleine Batterie mit ! im Display. Das Klicken des Leistungsrelais ist nicht zu hören.
Ich habe mich dann abholen lassen und werde morgen versuchen den Twizy mit dem ADAC nach Hause bringen zu lassen.
Unfortunately, my Twizy broke down this evening.
After work, I wanted to drive home, but I had an unpleasant ‘disco’ on the display, including three beeps when switching on and flashing of the N on the display, the green-backed N and the battery symbol on the display.
STOP is on, as well as SERV, “ERROR” and the small battery with ! on the display. The clicking of the power relay cannot be heard.
I had someone pick me up and will try to have the Twizy brought home by the ADAC tomorrow.


Anbei ein Video der Disco:
Here is a video of the disco:
www.iamscout.de/video/twizy_tot.mov

Gestern auf dem Weg zur Arbeit sprang der SOC auch ständig zwischen den Werten 85% und 98% hin und her. Da hatte ich schon ein unschönes Gefühl. aber das Fehlerbild war gestern Abend auf dem Heimweg weg.
Yesterday on the way to work, the SOC also kept jumping back and forth between 85% and 98%. I already had an unpleasant feeling. But the error pattern was gone yesterday evening on the way home.

www.iamscout.de/video/springen_soc.mov

In den letzten Tagen leuchtete auch immer wieder mal die STOP-Lampe, die aber nach aus und wieder einschalten des Twizys wieder aus ging. Diesen Fehler hatte ich die letzten Tage auch ein paar mal inkl. einem kurzen Aufblinken von der SERV-Leuchte.
Over the last few days, the STOP light has also been coming on repeatedly, but it went off again after switching the Twizy off and on again. I've also had this error a few times over the last few days, including a brief flashing of the SERV light.

Beim vorletzten Laden ist auch die Ladeleistung heftig gesprungen.
During the penultimate charge, the charging power also fluctuated significantly.
www.iamscout.de/video/springen_ladeleistung.mov

Ich befürchte, dass das BMS nicht in Ordnung ist, darum baue ich das wieder aus - ich habe da kein Vertrauen mehr in das Board.
Ich hoffe nicht, dass jetzt der Akku oder sonst noch etwas anderes kaputt gegangen ist.
I'm afraid that the BMS is not working properly, so I'm removing it again – I no longer have any confidence in the board.
I hope that the battery or anything else hasn't broken now.

Hatte jemand von euch schon etwas ähnliches mit der Kombination Andrii-BMS, ToM und Jack-Lee-Akku?
Has anyone had a similar experience with the combination of Andrii-BMS, ToM and Jack Lee battery?

edit:
eine Verbindung mit dem BMS über WLAN konnte ich ebenfalls nicht aufbauen.
I was also unable to establish a connection with the BMS via Wi-Fi.

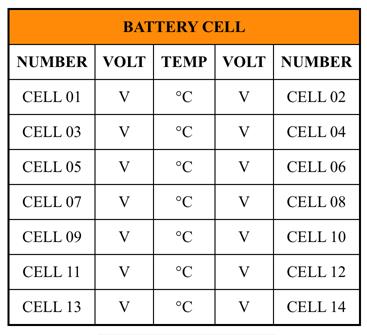

Hallo, was befindet sich auf dem BMS-Webserver? Verbinden Sie sich bitte mit dem WLAN und rufen Sie die Adresse 192.168.4.1 auf. Dort finden Sie alle Informationen und den aktuellen Status des BMS. Was passiert dort? Falls eine Fehlermeldung auf dem Fernsehbildschirm angezeigt wird, handelt es sich um einen kritischen Fehler.

Eine Verbindung mit dem BMS über WLAN konnte ich heute Abend nicht aufbauen. Ich versuche es morgen erneut, wenn ich wieder auf der Arbeit bin.
I was unable to establish a connection with the BMS via Wi-Fi this evening. I will try again tomorrow when I am back at work.

Moin Andreas,

...das liest dich nicht gut.

Ich habe "drei" Twizys im Blick mit der Kombi (AndriiBMS, ToM und PatrickAkku).
Bei zwei ist alles gut.
Die Hummel ist letztens auch so stehen geblieben - wir haben sie dann nach Hause geschleppt.
Es lag an einer von mir falsch dimensionierten Freilaufdiode vom Laderelais. Das Relais hatte ich ersetzt (von 50A auf 100A) für den Schnelllader
Jetzt ist dort eine 1N4007 drin und alles ist gut.

Hast du mal Fehler ausgelesen?

@Patrick: welche Freilaufdiode hast du hier verbaut ?

LG Tom

Ich habe heute morgen erneut versucht, per WLAN an das BMS zu kommen - es wurde kein Netzwerk gefunden.
Interessant ist noch, dass das Display vom ToM ebenfalls ausbleibt, allerdings konnte ich per WLAN auf das Modul zugreifen, also ist nur das Display tot.
ToM bekommt keine Daten von der Batterie. Also ist wahrscheinlich das BMS tot? Oder - was ich aber nicht hoffe - die Hauptbatterie, denn die versorgt ja das BMS mit Spannung.
Stecke ich den Twizy zum Laden ein passiert genau gar nichts, Display geht nicht an und es sind auch sonst keine Reaktionen zu bemerken.

This morning, I tried again to connect to the BMS via Wi-Fi, but no network was found.
Interestingly, the ToM display is also not working, but I was able to access the module via Wi-Fi, so only the display is dead.
ToM is not receiving any data from the battery. So the BMS is probably dead? Or – which I hope is not the case – the main battery, because that supplies the BMS with power.
When I plug in the Twizy to charge, nothing happens at all, the display does not turn on and there are no other noticeable reactions.

Akku61 schrieb: also ist nur das Display tot.

The display isn't dead. It is turned ON only if the Twizy has no critical errors.
If you want, I can send you a fw for the ToM which will force it to switch ON despite of the errors, so you'll be able to read the battery infos.
Let me know.

Akku61 schrieb: Ich habe heute morgen erneut versucht, per WLAN an das BMS zu kommen - es wurde kein Netzwerk gefunden.
Interessant ist noch, dass das Display vom ToM ebenfalls ausbleibt, allerdings konnte ich per WLAN auf das Modul zugreifen, also ist nur das Display tot.
ToM bekommt keine Daten von der Batterie. Also ist wahrscheinlich das BMS tot? Oder - was ich aber nicht hoffe - die Hauptbatterie, denn die versorgt ja das BMS mit Spannung.
Stecke ich den Twizy zum Laden ein passiert genau gar nichts, Display geht nicht an und es sind auch sonst keine Reaktionen zu bemerken.

This morning, I tried again to connect to the BMS via Wi-Fi, but no network was found.
Interestingly, the ToM display is also not working, but I was able to access the module via Wi-Fi, so only the display is dead.
ToM is not receiving any data from the battery. So the BMS is probably dead? Or – which I hope is not the case – the main battery, because that supplies the BMS with power.
When I plug in the Twizy to charge, nothing happens at all, the display does not turn on and there are no other noticeable reactions.

Moin Andreas,

Ich würde vermuten, dass dein Hauptrelais im Akku nicht anzieht.
Dein ToM und dein Hauptakku sind sicherlich nicht kaputt !

LG Tom

Wahrscheinlich liegt das Problem an der BMS, genauer gesagt an einem schlecht verlöteten oder beschädigten DC/DC-Wandler. Heute schicke ich eine neue BMS.

Wie Fabio bereits schrieb:
Das ToM ist nicht defekt!
Wenn die beiden "--" im Display erscheinen, fährt das Display nicht hoch.
Fabio hat das Problem bereits gefixt.
Schau bitte mal im WebUI vom ToM nach, ob und welche DTC Fehler dort angezeigt werden.
Es kann aber durchaus sein, dass in dieser Situation die akut anstehenden Fehler mit deiner Firmware-Version ebenfalls noch nicht ausgelesen werden können.

Die Disco, die dir angezeigt wird, entspricht RT-DFC 255 und würde beim Original BMS eindeutig auf den Defekt des selbigen hinweisen.
Ich vermute, dass das auch für das Rozhkov BMS gilt.

Ulli-et-Tom schrieb: Ich würde vermuten, dass dein Hauptrelais im Akku nicht anzieht.

Wenn du mit "Hauptrelais" das 150A Relais für den SEVCON meinst, dann ist das sehr unwahrscheinlich.
Das kommt nämlich erst bei Zündung Stufe 2 ins Spiel, wenn auf "GO" geschaltet werden soll.
Die Disco startet aber bereits bei Stufe 1.

Für mich deutet alles auf ein defektes BMS hin.

Inzwischen sind dann doch schon einige Berichte über Probleme mit dem BMS publik geworden.
Ich frage mich schon, ob das Teil vor dem Release ausreichend getestet gewurde?

Den ToM Fehlerspeicher habe ich heute morgen geprüft und dieser ist komplett leer.
Und ich denke schon, dass das BMS an sich ausgiebig getestet wurde, die Frage ist halt immer die Qualität im Anlieferzustand des Auftragsfertigers.

I checked the ToM error memory this morning and it is completely empty.
And I do think that the BMS itself has been extensively tested; the question is always the quality in the delivery condition of the contract manufacturer.

Akku61 schrieb: Den ToM Fehlerspeicher habe ich heute morgen geprüft und dieser ist komplett leer.

It's still normal, if the display is OFF. So, system errors of the Twizy could be present.
If you want to read the errors, I can send you the fw of my previus message.

Puh ! Der Twizy fährt wieder. Ich habe heute das original Renault BMS wieder eingebaut und eine kleine Runde gedreht. Aktuell nuckelt er gemütlich am Strom.
Phew ! The Twizy is running again. Today, I reinstalled the original Renault BMS and took it for a short spin. At the moment, it's guzzling power at a leisurely pace.

So langsam bekomme ich Übung . Etwas über 2:15 für Twizy aufbocken, Ausbau und öffnen des Akkus, Tausch des BMS, schließen und wieder Einbau des Akkus, Twizy ablassen, kurze Probefahrt und alles wieder aufräumen.
I'm slowly getting the hang of it . It takes a little over 2:15 to jack up the Twizy, remove and open the battery, replace the BMS, close and reinstall the battery, lower the Twizy, take a short test drive and tidy everything up again.

Delvecchio schrieb:

Akku61 schrieb: Den ToM Fehlerspeicher habe ich heute morgen geprüft und dieser ist komplett leer.

It's still normal, if the display is OFF. So, system errors of the Twizy could be present.
If you want to read the errors, I can send you the fw of my previus message.

Vielen Dank für dein Angebot, ist aber nicht notwendig. Ich warte einfach auf das nächste Release der ToM-Software. ToM zeigt auch wieder alles normal an.
Thank you for your offer, but it's not necessary. I'll just wait for the next release of the ToM software. ToM is also displaying everything normally again.


Danke euch allen für das Mut machen!
Thank you all for your encouragement!

Moin Andreas,

Danke für die Info.
D.h. du bleibst jetzt beim Original BMS?

LG Tom

Nein, nicht zwingend.
Ich bin in Kontakt mit Andrii, wollte aber erst einmal sicherstellen, dass noch alles funktioniert und nicht etwas anderes die Probleme verursacht hatte.
Wahrscheinlich hatte ich einfach nur Pech mit dem Board, ich hatte ja von Anfang an schon Probleme damit .
Es fahren ja schon einige hier aus dem Forum ohne Probleme damit herum.
