Rozhkov BMS

Ich habe mich mal in diesem Beitrag eingelesen, aber nicht viel zu meinen Fehlern gefunden. Nun habe ich mich mal dem "Volt-SD-Fehler" gewidmet, der direkt vom OVMS kommt, und das gesamte Forum danach durchsucht.

Dieser Fehler tritt bei mir übrigens nur unter plötzlicher, hoher Last auf, also bei starker Beschleunigung.



Erklärung von Dexter dazu:

dexter schrieb: Ich setze das Warn-Flag "?" wenn die Zellabweichung über der Standardabweichung (SD) liegt, und das Alarm-Flag "!" wenn die Abweichung über der doppelten Standardabweichung liegt. Das basiert aber nicht auf realen Erfahrungswerten meinerseits im Bereich BMS, sondern ist eine Annahme auf Basis allgemeiner Statistikregeln.

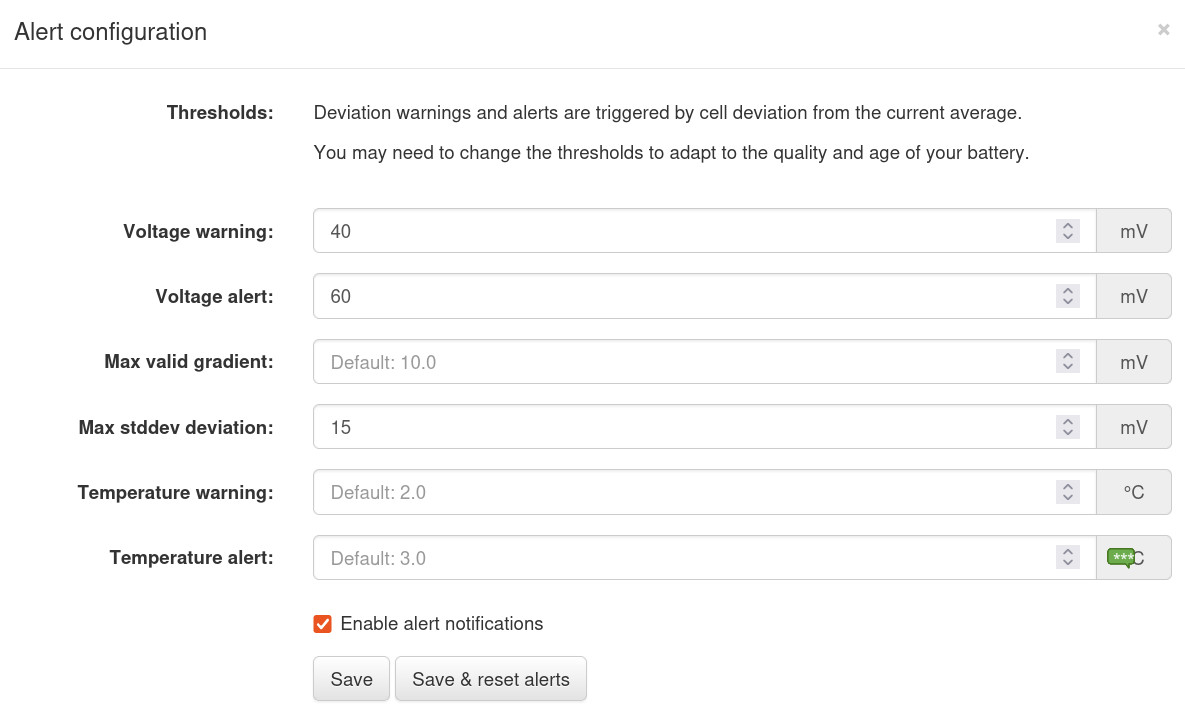

Der SD-Fehler wird also getriggert, wenn die Standardabweichung (standard deviation = SD) zu groß wird oder mindestens eine Zell-Spannung zu stark vom Mittelwert abweicht. Will man also die Alarme los werden oder die Schwellen etwas großzügiger einstellen, so geht man auf die Webseite des OVMS. Dort geht man auf den Menüpunkt "Twizy" und dort auf "Battery Monitor". Wenn man den Button "Alert config" unten links drückt, kann man die Alarme konfigurieren:

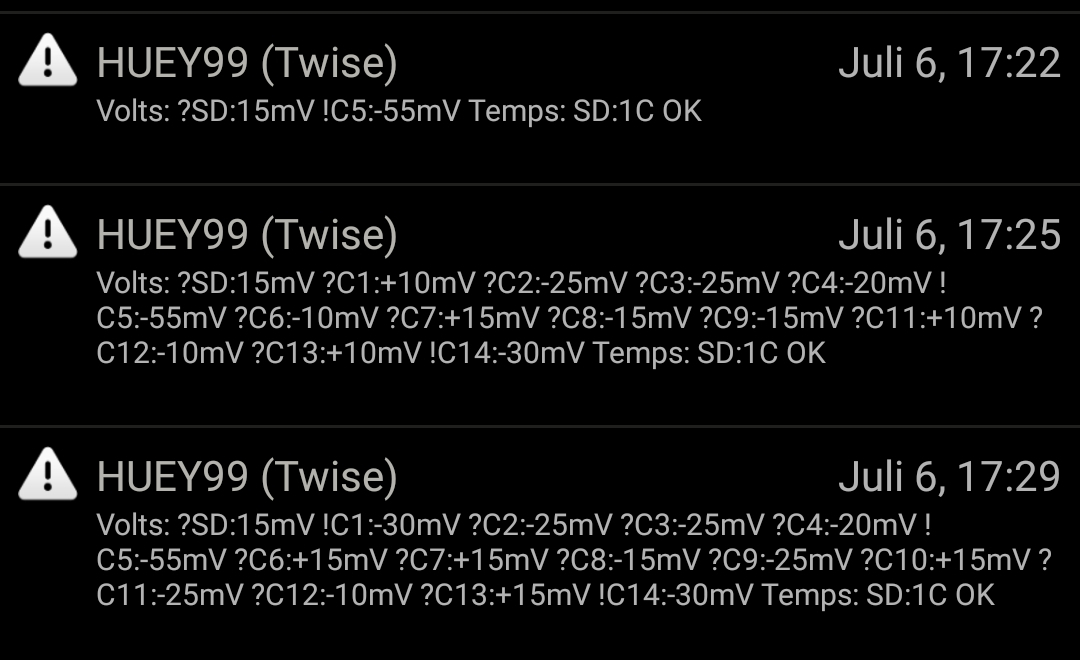

Ich habe erst einmal "Max stddev deviation" von 10 auf 15mV gesetzt um die [?SD:15mV]-Warnung loszuwerden und "Voltage warning" von 20 auf 40mV verdoppelt, genauso "Voltage alert" von 30 auf 60mV. Nun sollte auch mein [!C5:-55mV]-Alarm verschwunden sein. Ganz ausschalten möchte ich die Alarme nicht, denn ich möchte ja noch gewarnt werden, wenn eine Zelle mal wirklich abhaut! Ganz sicher bin ich mir übrigens bei den Einstellungen nicht und getestet habe ich sie auch noch nicht. Ich werde berichten.

Bleibt zu klären, woher die stärkere Zell-Drift kommt! (Das kam selbst mit meinen gammeligen, 13 Jahre alten Original-Zellen nur äußerst selten vor.) Ich habe hier aber nicht das Balancing vom Andrii-BMS in Verdacht, ich denke der Balancer hat überhaupt keine Chance in der kurzen Zeit zu reagieren, mit dem geringen Strom, der ihm zur Verfügung steht. Ich vermute eher meine CALB-Zellen driften unter Last mehr, als die originalen LG-Zellen. Gibt es dazu schon Erkenntnisse?

Siehe einige Seiten zuvor gleiches bei mir.
Ich musste es deaktivieren.
Es wurde vermutet, dass der Spannungsabfall an den Verbindern hier mit Ursache sein könnte...

-55mV / +15mV sind aber schon wild! Klemmstellen mit Milliohm-Meter prüfen. Könnte es anderenfalls ggf doch auf ein messproblem hindeuten?

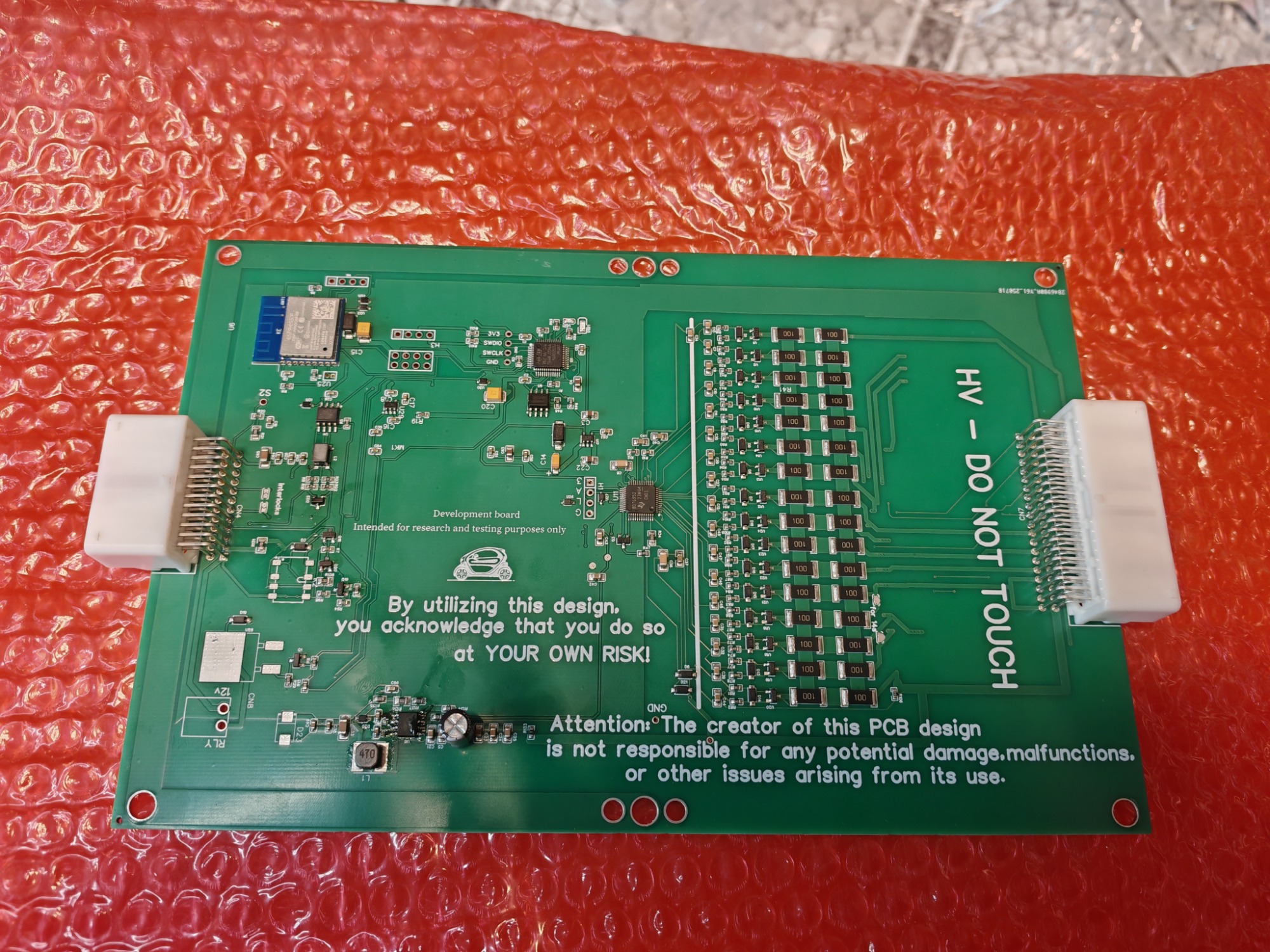

Great news, I got bulk 20 boards, slightly different from the previous ones in terms of protection and filter of the CAN line and protection of the inputs of the microcontroller - TVS diodes, also I changed the wifi module to the one with more memory and will try to make an OTA update in this version while it is available with the previous version of the firmware

Tolle Neuigkeiten, ich habe 20 Boards in großen Mengen erhalten, die sich in Bezug auf den Schutz und Filter der CAN-Leitung und den Schutz der Eingänge des Mikrocontrollers - TVS-Dioden leicht von den vorherigen unterscheiden, außerdem habe ich das WLAN-Modul gegen das mit mehr Speicher ausgetauscht und werde versuchen, ein OTA-Update in dieser Version durchzuführen, solange es mit der vorherigen Version der Firmware verfügbar ist

"HV- DO NOT TOUCH!"

??

Pfälzer68 schrieb: "HV- DO NOT TOUCH!"

??

Der Museumswärter sprach.... seit wir ein Schild hingemacht haben.

"Achtung stark ätzende Konservierung, kann schwere Verätzungen der Haut verursachen. Nach Berühren bitte sofort gründlich mit viel Seife gründlich die Hände waschen!"

langt da kein Mensch mehr hin. Das vorherige Schild "Bitte nicht berühren" war völlig wirkungslos.

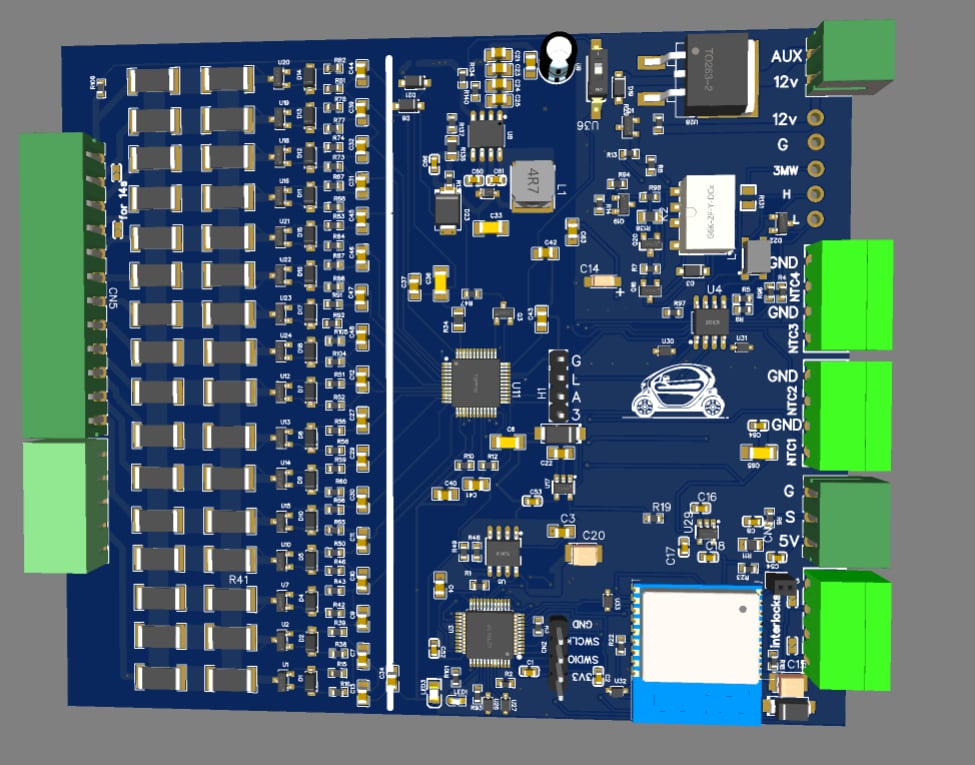

DIY version update (14s 15s 16s), more security from EMI, all data lines are protected, certified WIFI module, there should also be no current surges, the enable button has also been added because by uncoupling b0 from gnd there was a risk of burning the board when connected to cells with missing GND

DIY-Versionsupdate (14s 15s 16s), mehr Sicherheit vor EMI, alle Datenleitungen sind geschützt, zertifiziertes WIFI-Modul, es sollten auch keine Stromstöße auftreten, der Enable-Button wurde ebenfalls hinzugefügt, da durch die Entkopplung von b0 von gnd die Gefahr bestand, dass die Platine beim Anschluss an Zellen mit fehlendem GND durchbrennt

I use the new BM and i am mostly satisfied.
But the first two loading cycles it stopped at 99% and the display went dark.
While trying to start i had the two beams in the display. The ones normally connected to a faulty 12V battery.
After a reset by pulling the main battery fuse it did the topping and balancing without a error.

Did anyone here had a corresponding error?

Thanks in advance.

Rebound schrieb: I use the new BM and i am mostly satisfied.
But the first two loading cycles it stopped at 99% and the display went dark.
While trying to start i had the two beams in the display. The ones normally connected to a faulty 12V battery.
After a reset by pulling the main battery fuse it did the topping and balancing without a error.

Did anyone here had a corresponding error?

Thanks in advance.

Hello, most likely the imbalance was very strong and did not allow you to charge to the maximum, please next time attach a screenshot from the bms web server

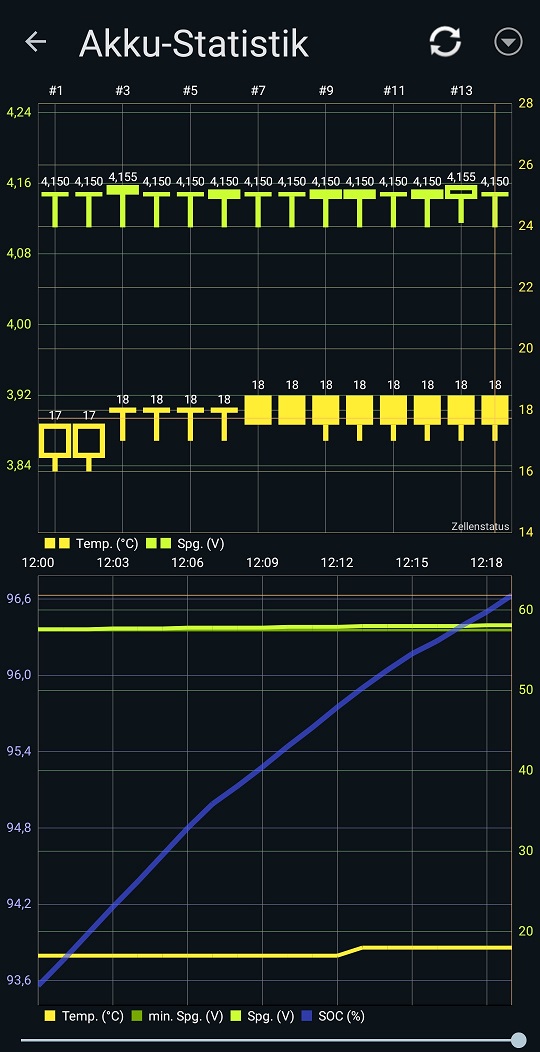

OVMS told me there was a small voltage drop in the first two cells.
I never knew there was a web server. I try to look it up.



And i normally don't use OVMS on a regular base. I plugged it in to see if there are some errors.

Rebound schrieb: OVMS told me there was a small voltage drop in the first two cells.
I never knew there was a web server. I try to look it up.

And i normally don't use OVMS on a regular base. I plugged it in to see if there are some errors.

Please download and read the instructions, there are a lot of useful things, by the way, in this case, your battery capacity is not configured? And you may not be using the full potential of the battery, except that I sent you a preconfigured one, but I don't remember exactly...
In any case, read the instructions and send a screenshot from the web server

I looked in all 3 Manuals and could not find a word about a Web Server. So i guess you are talking about the UI here.
I can connect but after about 3 mins the connection kicks me out, or fades out.
All screens i had where these.
If i try to change the name or the BMS PW he disconnects.
The only thing we did after install was change the Ah to 190 and change the name of the device.
All at Chris place via Laptop.

Rebound schrieb: I looked in all 3 Manuals and could not find a word about a Web Server. So i guess you are talking about the UI here.
I can connect but after about 3 mins the connection kicks me out, or fades out.
All screens i had where these.
If i try to change the name or the BMS PW he disconnects.
The only thing we did after install was change the Ah to 190 and change the name of the device.
All at Chris place via Laptop.

Everything looks fine, the connection is disconnected, most likely because the device does not see the Internet in this wifi and disconnects from it so that it is not best to turn off mobile data
Yes UI its web server

on Android:

1. Flight mode
2. wifi on
3. select BMS AP in wifi search, login/connect it
4. wait for stupid Android asking to keep the connection
5. click yes or similar to keep this connection
6. open browser and open address of BMS web ui

Ja,
Habe ich genau so gemacht.
Keine mobilen Daten an und trotzdem verliert er die Verbindung wenn immer ich etwas saven will.
Wie gesagt beim Einrichten war alles prima.
Jetzt nicht mehr.
