New kid in town....

Diesen Kleber hab ich gestern beim Kaufland für 2,99€ gekauft - wann ich den brauche - who knows...

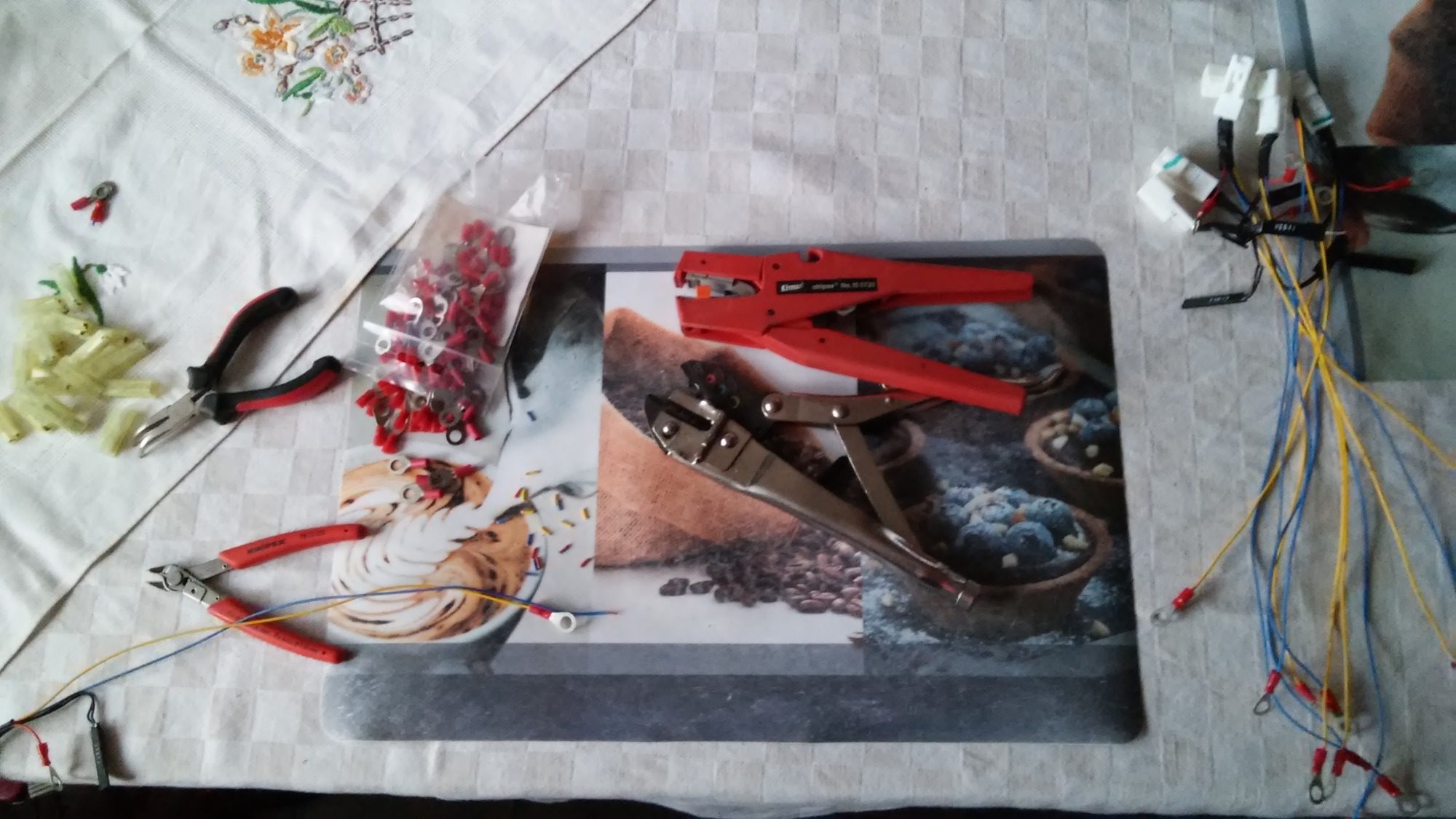

BMS-Kabelbäume für den Umbau auf 218Ah-Zellen angepasst:



Dank an GeöhlterBlitz für die Werkzeugstellung

Warum ich aber krumme Finger und Zeitaufwand beim Ausbau der Stecker erleiden musste - wo die doch eh abgezwickt werden ?

von isolierten Kabelschuhen halte ich nichts. Ich verwende unisolierte und verlöte die Crimpstelle zusätzlich, dann kommt Schrumpfschlauch drüber. Damit hatte ich noch nie Probleme. Nicht zu lange darauf herumbraten, sonst läuft das Lötzinn zu weit rein. Kurz, aber dafür ordentlich heiß.

epic schrieb: von isolierten Kabelschuhen halte ich nichts. Ich verwende unisolierte und verlöte die Crimpstelle zusätzlich, dann kommt Schrumpfschlauch drüber. Damit hatte ich noch nie Probleme. Nicht zu lange darauf herumbraten, sonst läuft das Lötzinn zu weit rein. Kurz, aber dafür ordentlich heiß.

Hier fehlt die Begründung von "halte ich nichts" !?!

Die liegt auf der Hand. Es wird über das Plastikteil verpresst, wenn das nicht absolut perfekt gemacht wird, kannst du die Litzen so wieder rausziehen. Sieh dir mal den Unterschied von so einer Pressstelle und von unisolierten an, wo das Blech erst umgekrempelt und dann in die Litze gepresst wird. Welche Verbindung ist wohl besser?

Geht mir auch so, die Isodinger werden ja nur gequetscht, nicht gecrimpt. War bei uns im Schaltschrankbau ein No-Go...

Mit dem richtigen Werkzeug paßt das schon,
sonst wäre es ja nicht zugelassen....

wie Du schon geschrieben hast:
( so wie bei allem: )

wenn das nicht absolut perfekt gemacht wird

Für mich dennoch eine unnötige Fehlerquelle, aber kann ja jeder machen wie er will. Wenn bei mir irgendwann der Deckel zu ist, dann soll das auch so bleiben.

Heute, Kinder, wird's was geben

Gestern gab's was - eine grandiose Veranstaltung bei sonnigem, bajuwarischem Wetter.

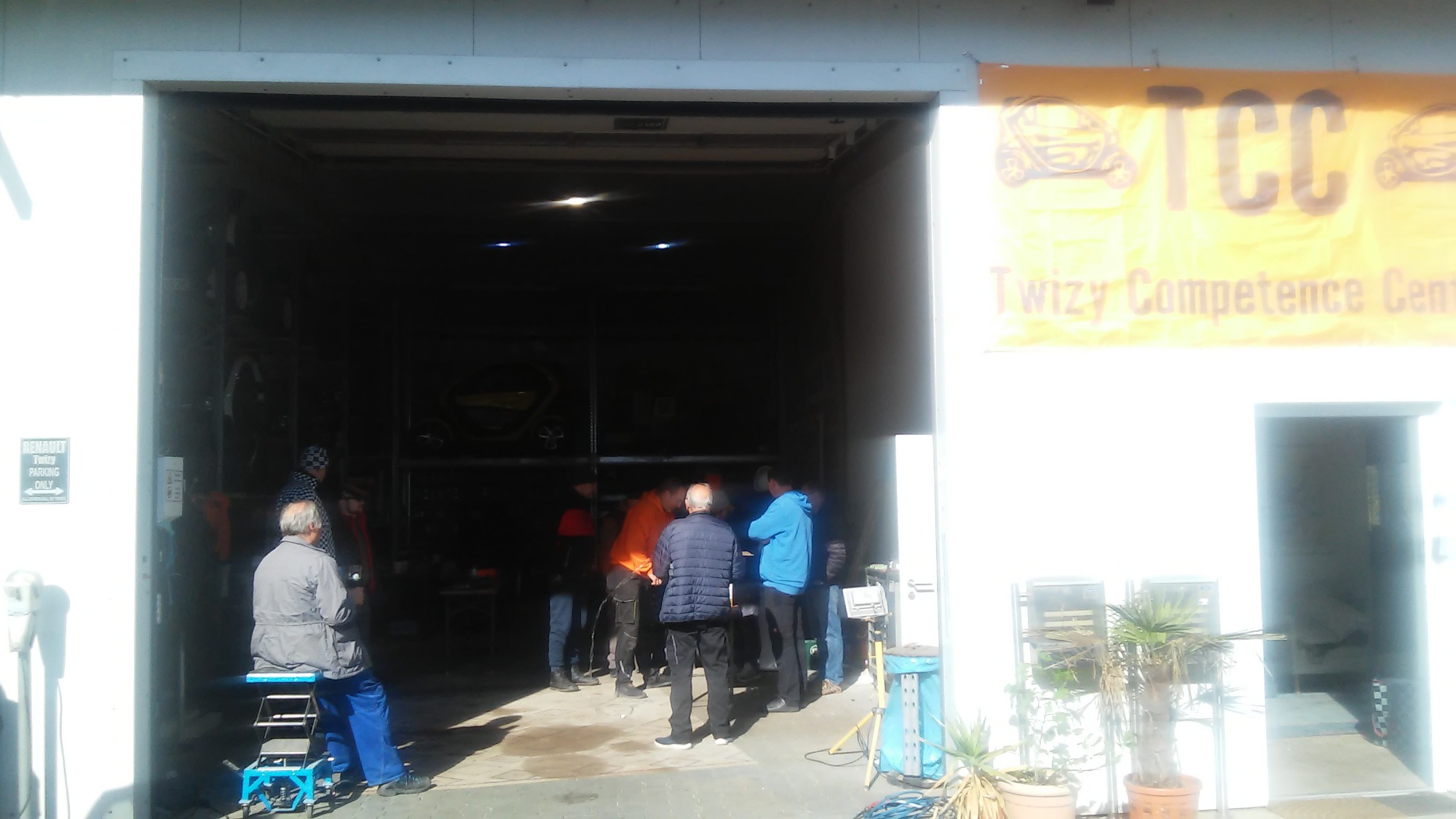

GeölterBlitz und ich erschienen um 9:30, haben's Auto ausgeladen und auf den vorbereiteten Tisch in die Sonne gestellt. (9:51)

Busbars, Schienen, Halter, Schrauben usw. super vorbereitet von TC und seinen 3D-Drucker-Filament-Spezis

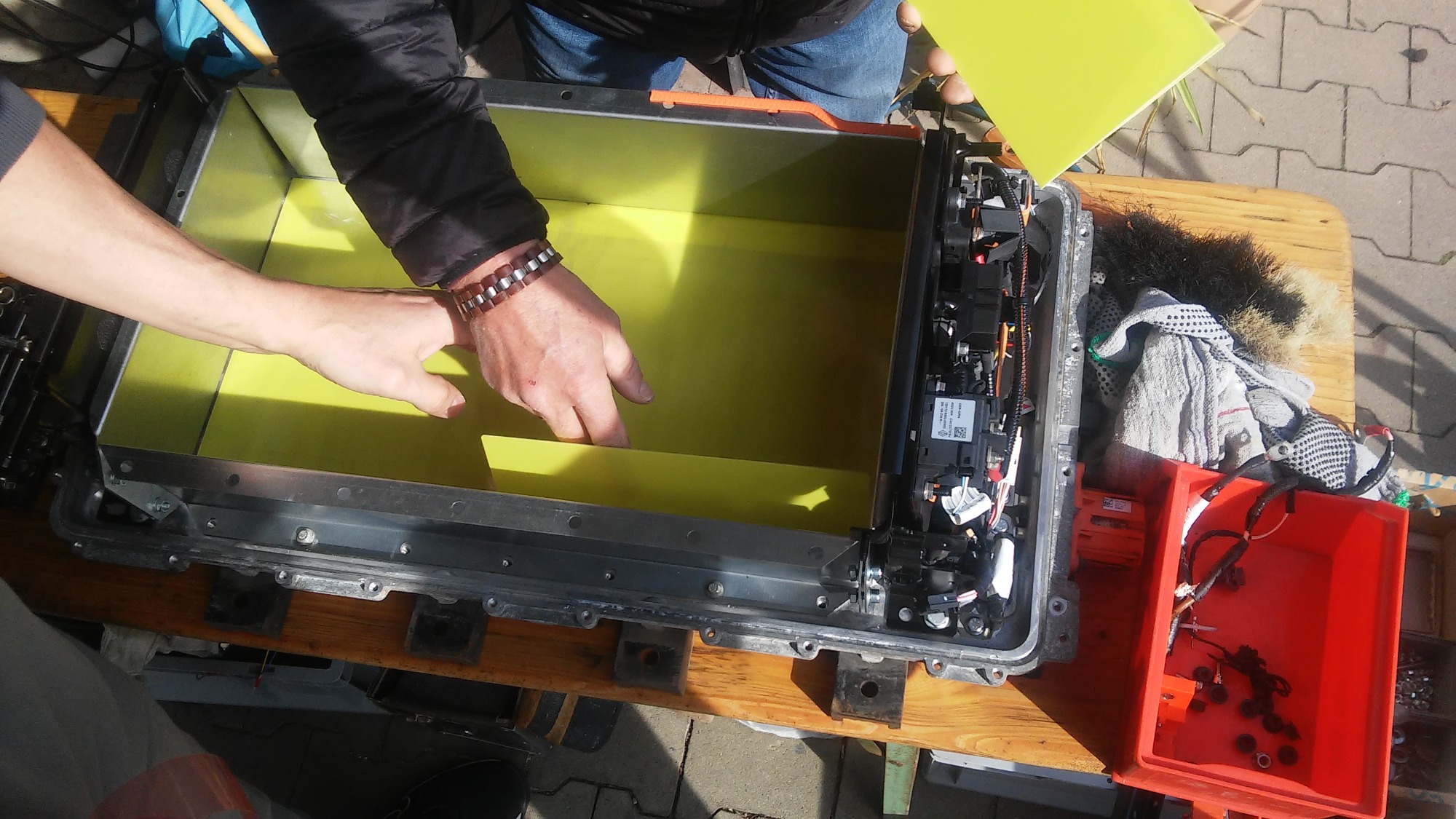

Die 0,5mm Isoplatten kamen an durch emsige Mittäter (10:42)

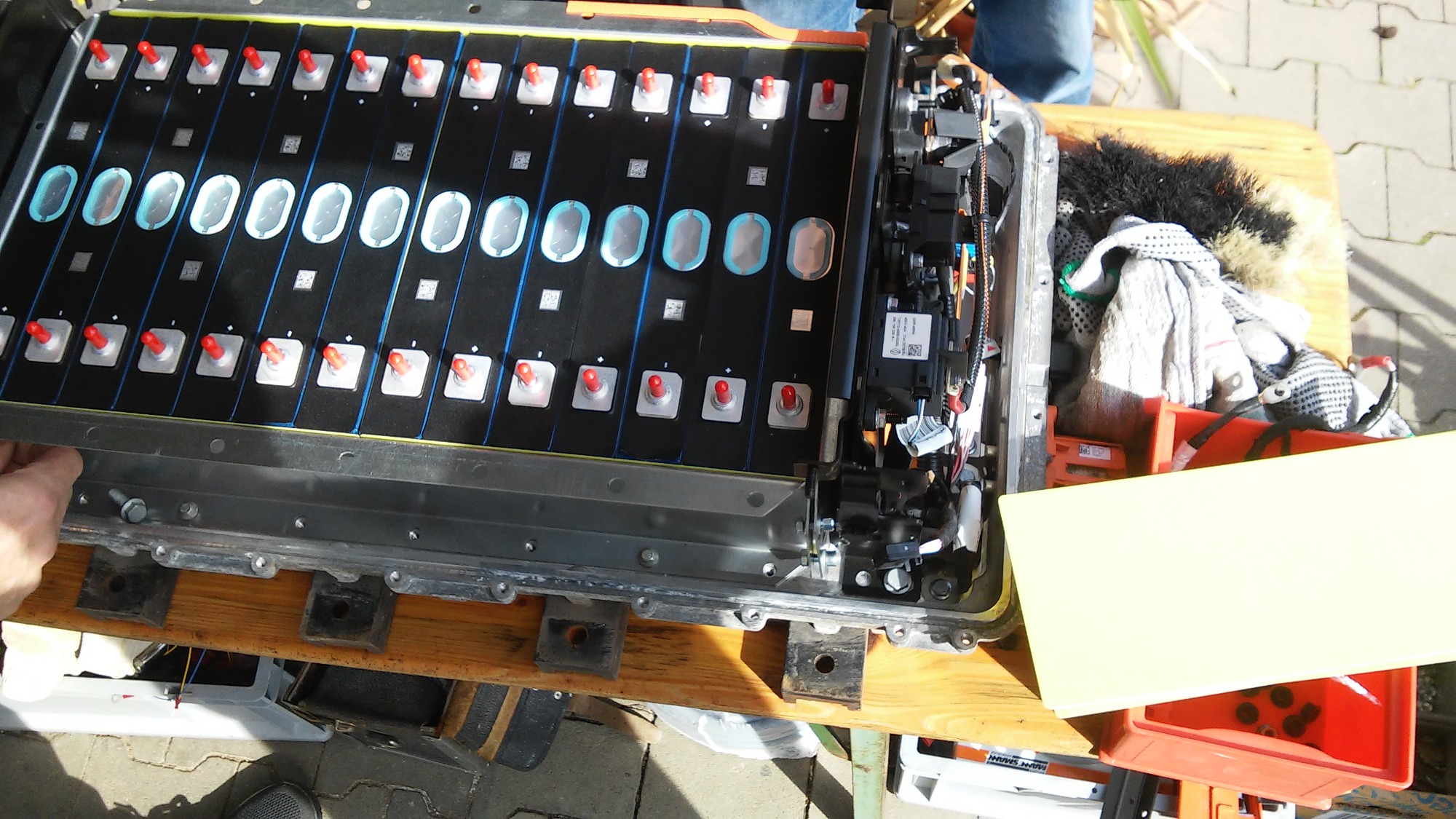

Zu dritt die 14 Calb-Zellen innerhalb fünf Minuten mit Isoplatten eingesetzt. Ich drehte die Zellen nach Entnahme aus den Kartons. (1048)

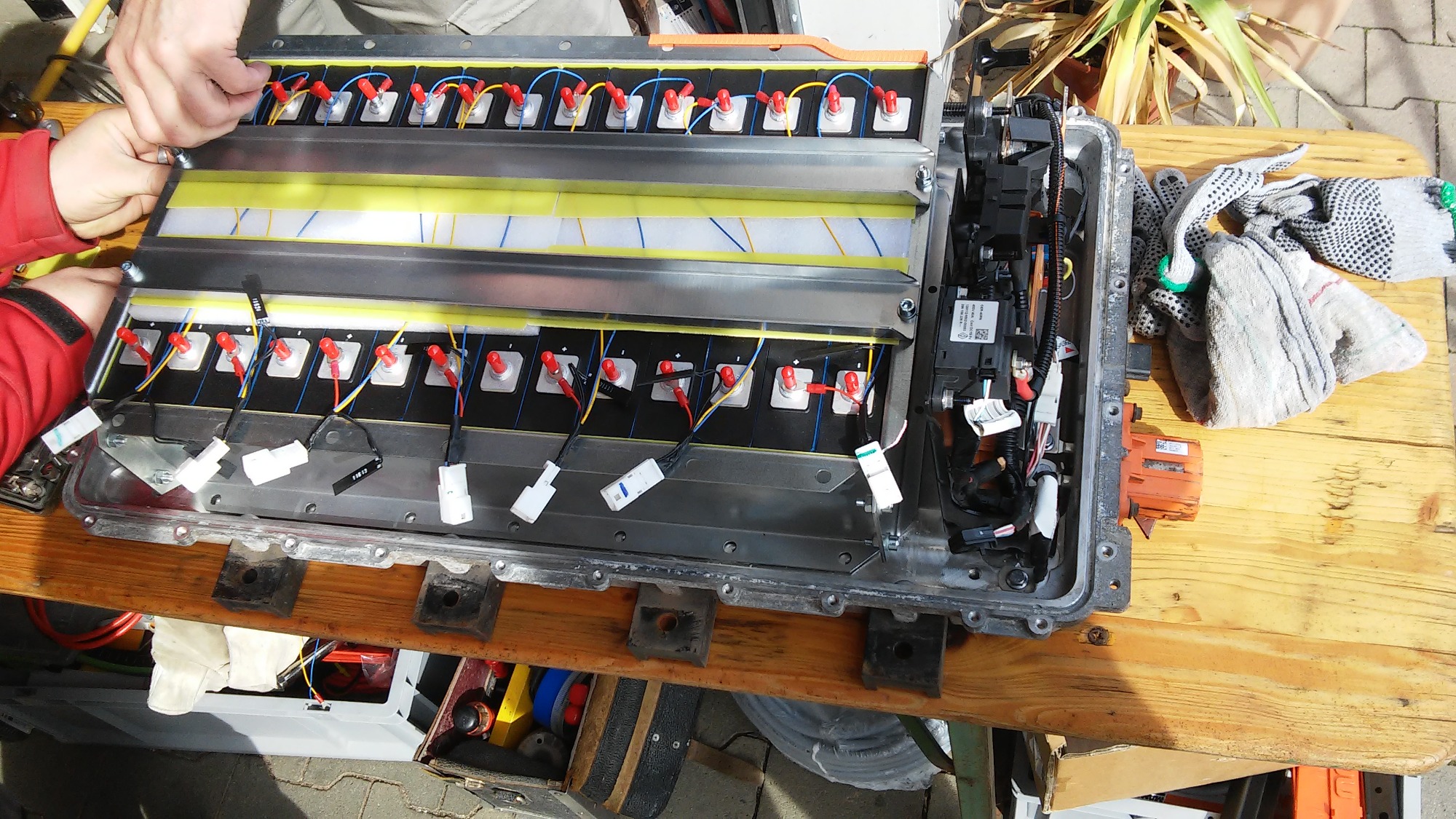

BMS Kabelbäumchen aufgesteckt, Verpackungsmaterial zur vibrationsfreien Unterbringung eingebracht



Peter musste schon Pause machen - Beifahrer sein war echt anstrengend (11:18)

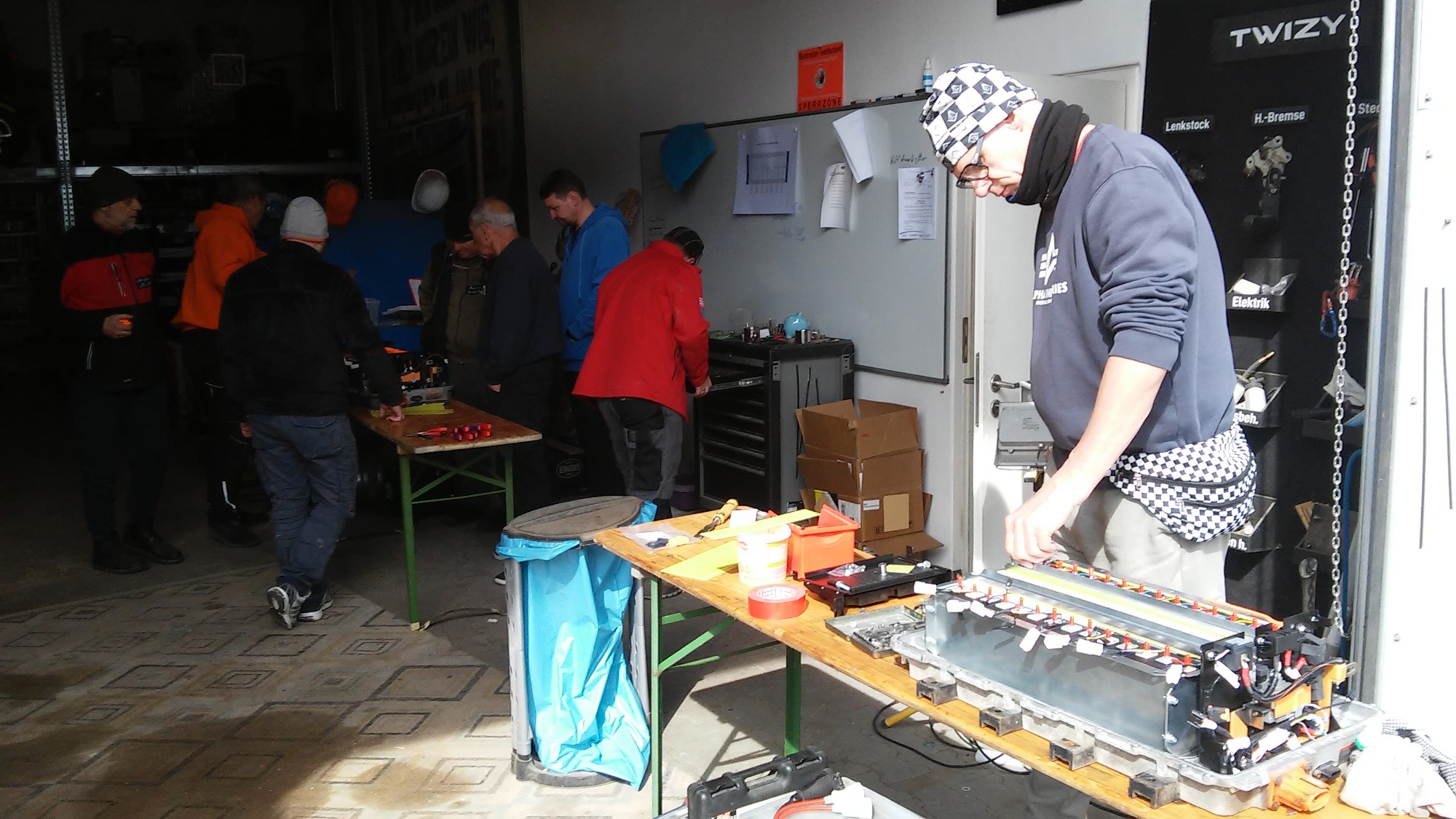

Hinten hält Christian im orangen Hoodie einen seiner zahlreichen und immer wertvollen 'Vorträge' -
LEARNING BY DOING mit Kurzschlussfunkenflug

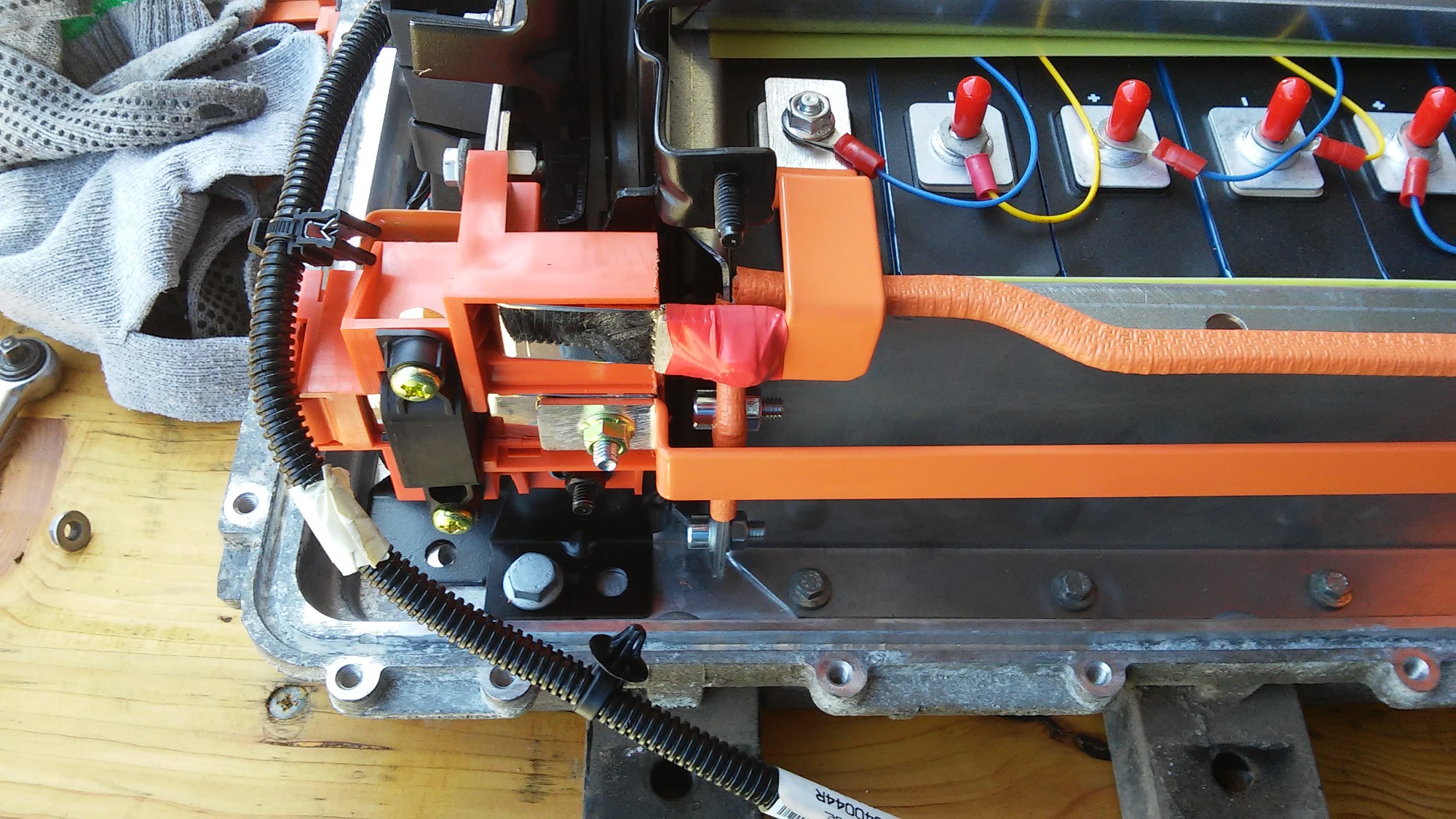

Die Isolationen, Blechanpassungen und Kantenschutze sind alle perfekt vorbereitet und angebracht worden. (12:55)
Der Druck ist vom Kessel, die Pizzen sind bestellt, Fachsimpeleien überbrücken die Zeit bis zum gemeinsamen Mittagessen an der grossen Tafel. keinBild)




t.b.c.

Nach der Mittagspause gings weiter mit den letzten Feinheiten

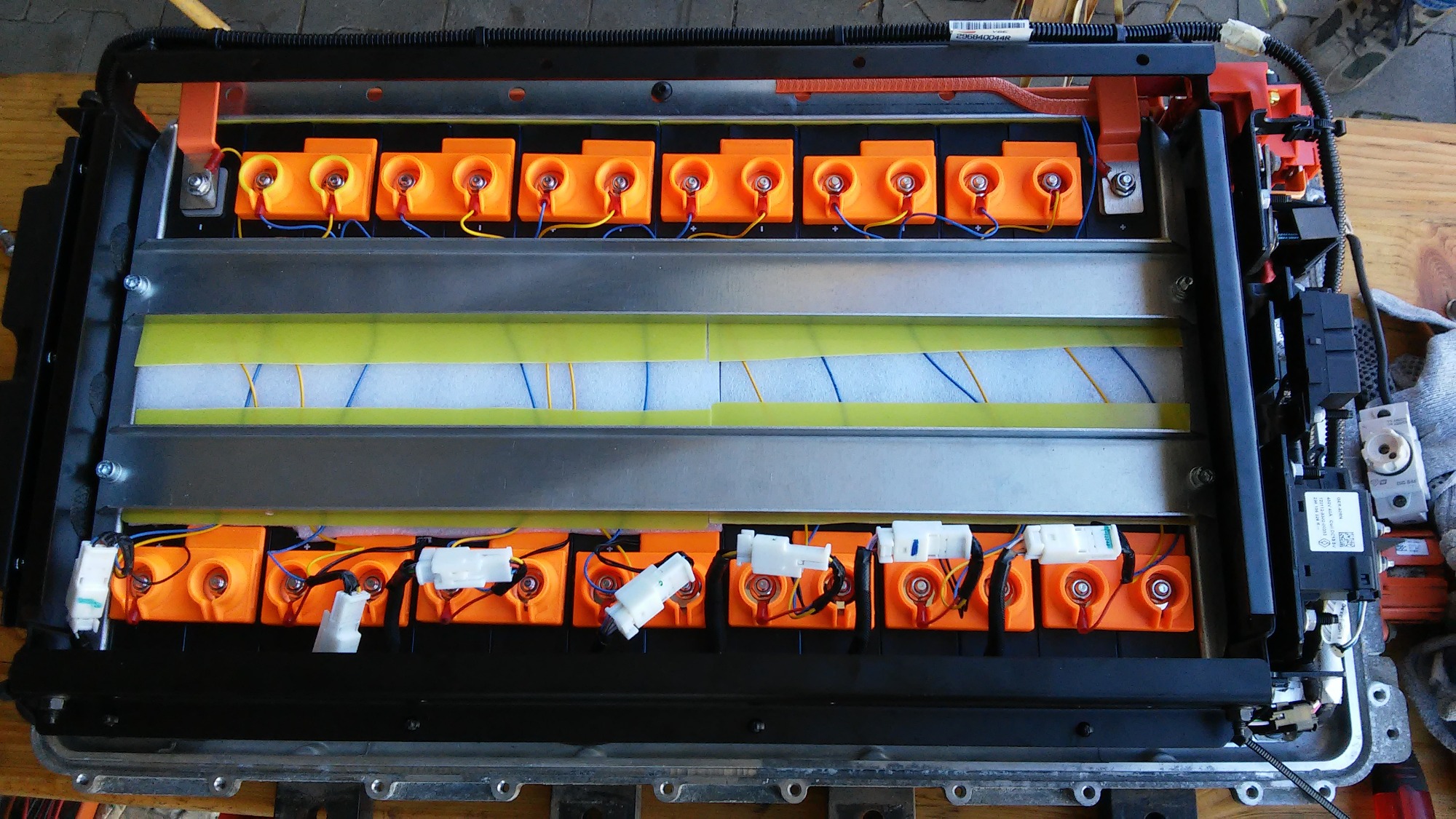

Die BMS-Kabelage 'reingefriemelt (14:55)



Ich hatte ja zunächst die PTCs unter das Schaumgewebe in der Zellenmitte platziert,

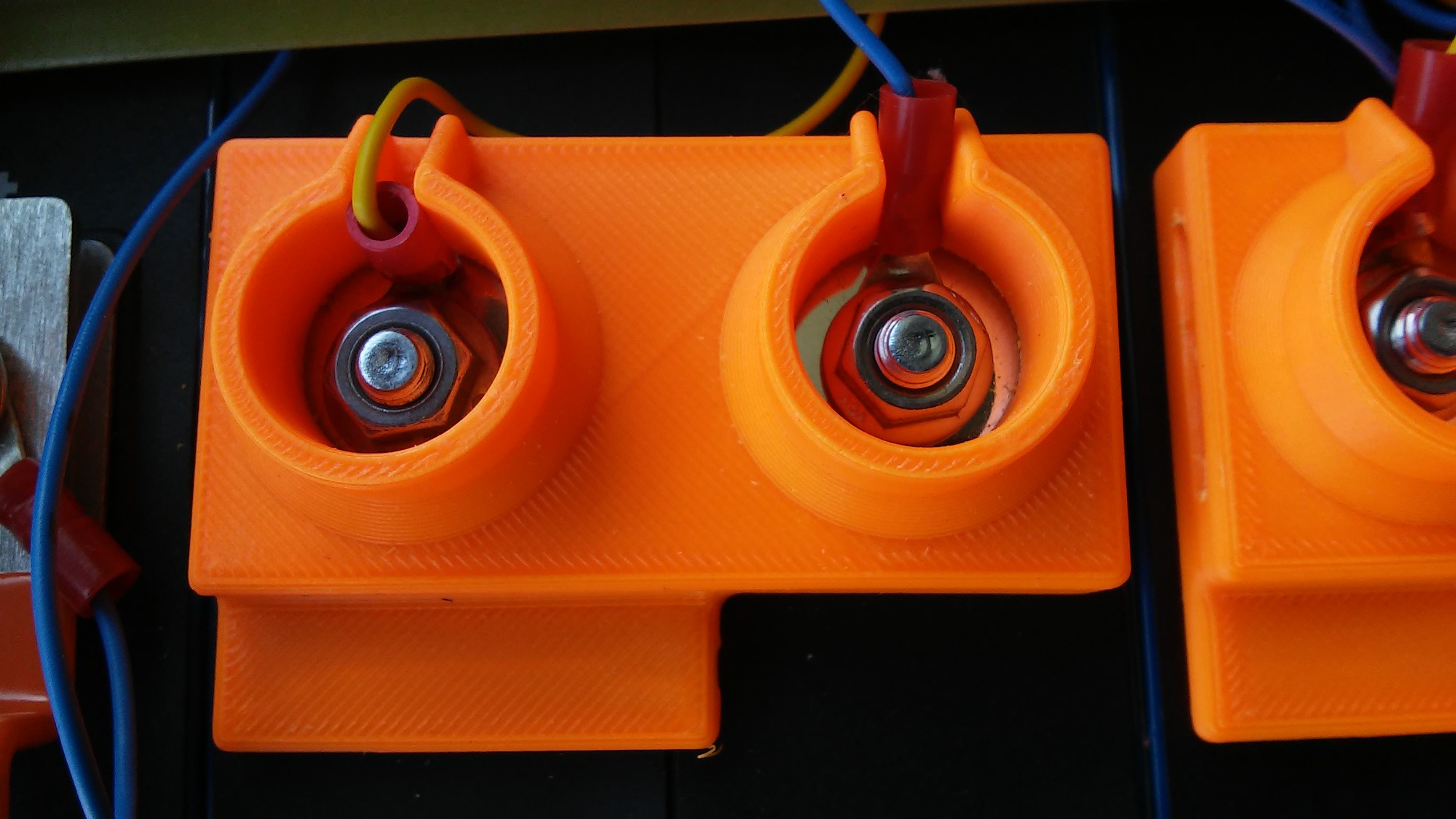

dann kam jedoch die Aufnahme an den Busbariso's ins Spiel.
Danach wurde der BMS-Kabelbaum an die Winkelschiene geclipst und die Stecker verbunden - mit einigem Gewürge (15:30)

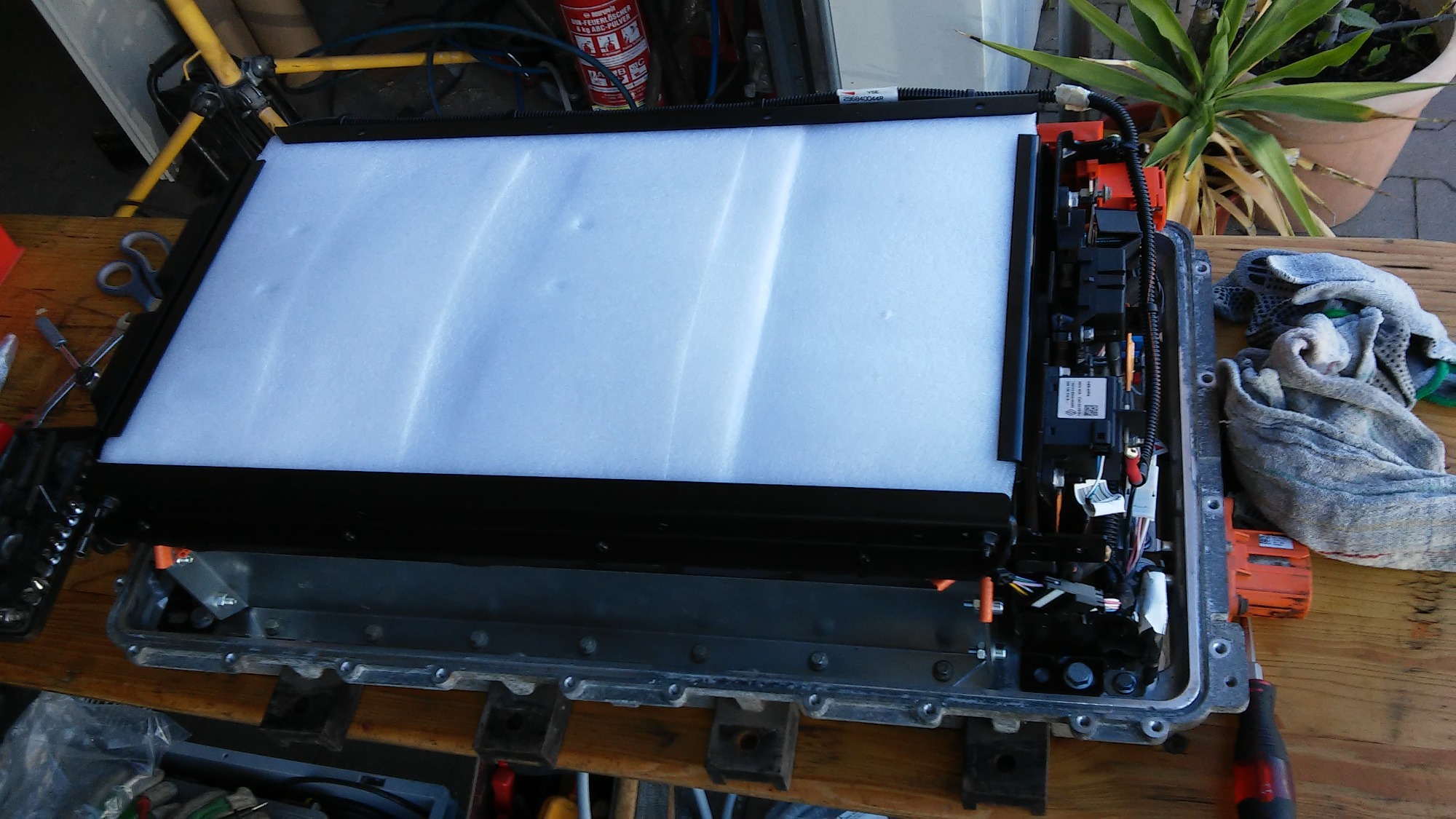

Isomatten vom Verpackungsmaterial 'reingeschnitten, fertig (15:35)



Wie von Peter schon geposted: Am Dienstag folgt die Entladung des Citigo's - die Box aus dem Kofferraum holen wird kein Spaß werden...

SCHÖN WAR'S

Grüße in die Runde
Wolfgang

Schade, daß keiner auf die Idee gekommen ist die sonnige Freiluft-Pizzarunde zu knipsen.

Es waren alle zu sehr mit den LECKEREN Pizzen beschäftigt

War ein schöner Tag. Danke an alle Teilnehmer und besonders an Norbert der mich EXTREM entlastet hat weil
er ja mit mir die letzten Wochen schon 2 Umbauten gemacht hat und daher einen großen Wissenschatz hat!

Das lief so gut, da könnte ich fast nochmal einen machen

Könnte man die Beiträge über den Akkuumbau evtl. dort hin verschieben?
Das geht sonst leider an einem den es interressiert,vorbei,
Grüssle

Werd' erst mal vertraut mit den hier geposteten Informationen - dann klärt sich die Überfrachtung

Karalu schrieb: Könnte man die Beiträge über den Akkuumbau evtl. dort hin verschieben?
Das geht sonst leider an einem den es interressiert,vorbei,
Grüssle

Da es sich hier um Kloetzles Akku handelt,

gehört es sowohl hier, als auch in den CALB Zellen Thread.....

aber hier ist sie wieder, die Forderung nach einem Wiki....wo bleibt hier die Ki....
