Anfertigung von Getriebeeingangswelle und Motorhülse

TwizyChrisy schrieb: Sag mal, das Getriebezahnrad wird da dann aufgepresst?

Nope, deswegen gehen die ja zum Verzahner...

LG Tom

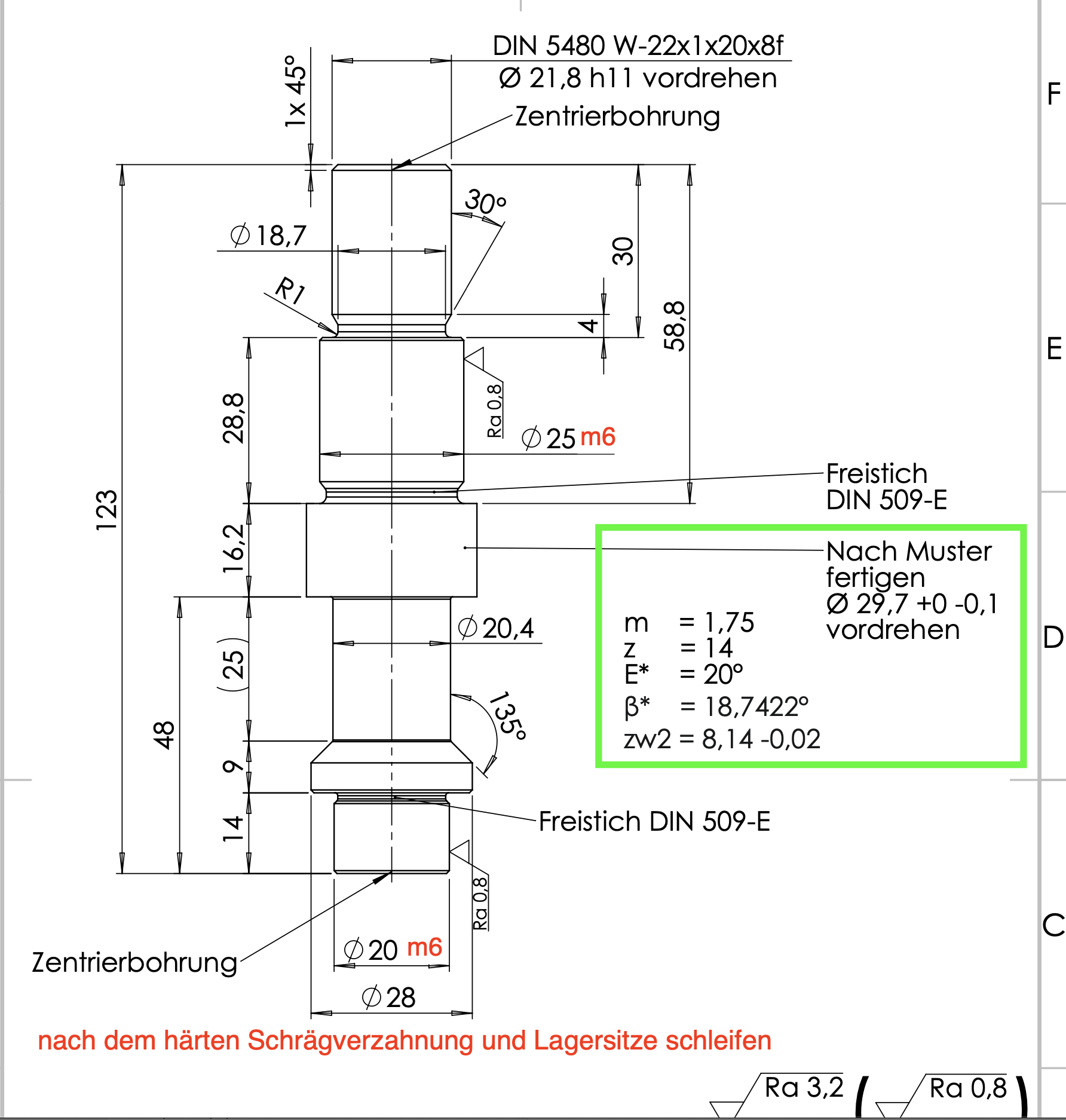

so ist es, da kommen 14 Zähne drauf
schräg verzahnt Modul 1,75
nach dem verzahnen wird die Welle gehärtet
und dann die Schrägverzahnung und die Lagersitze in einer Ausspannung geschliffen.

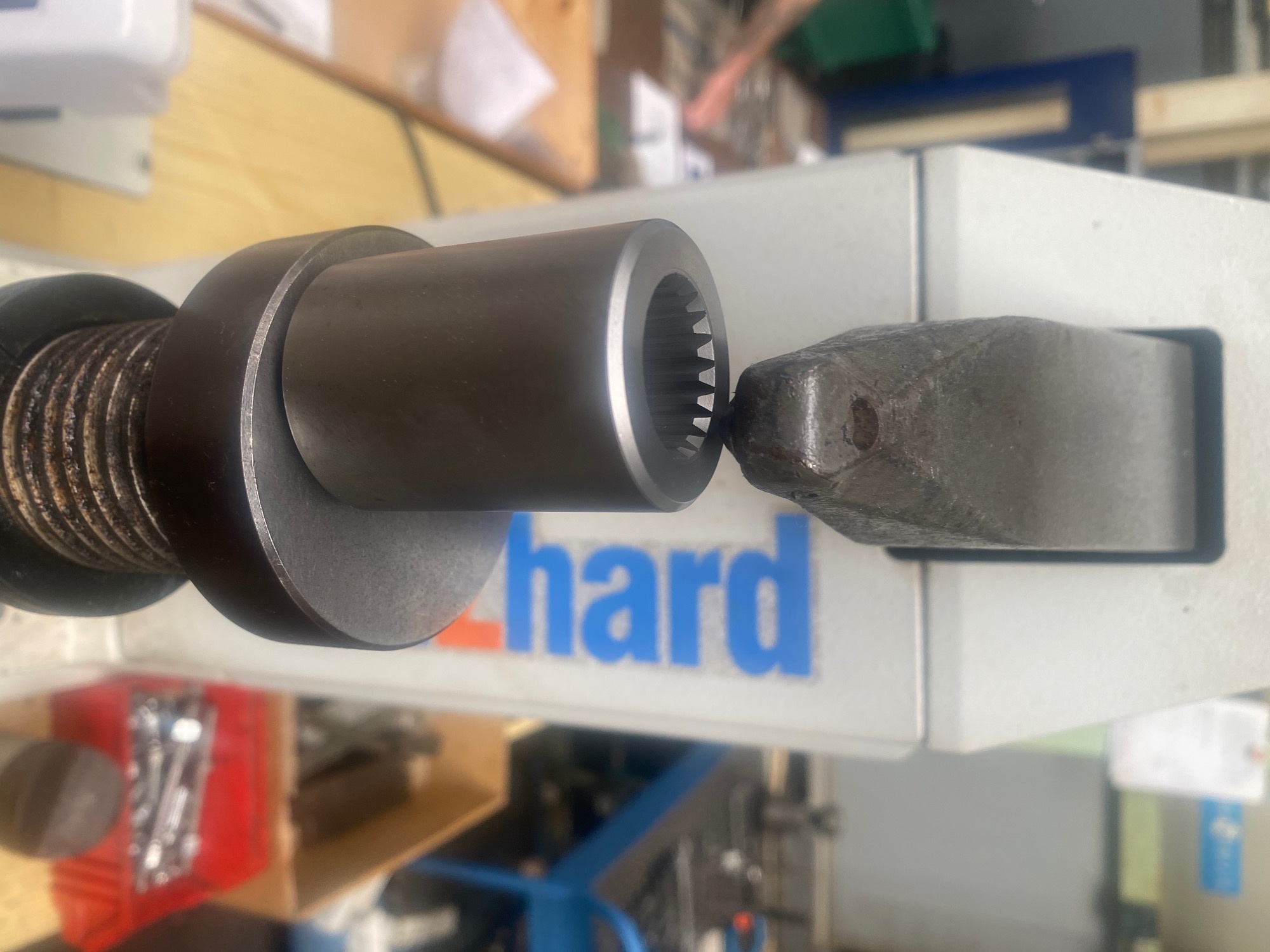

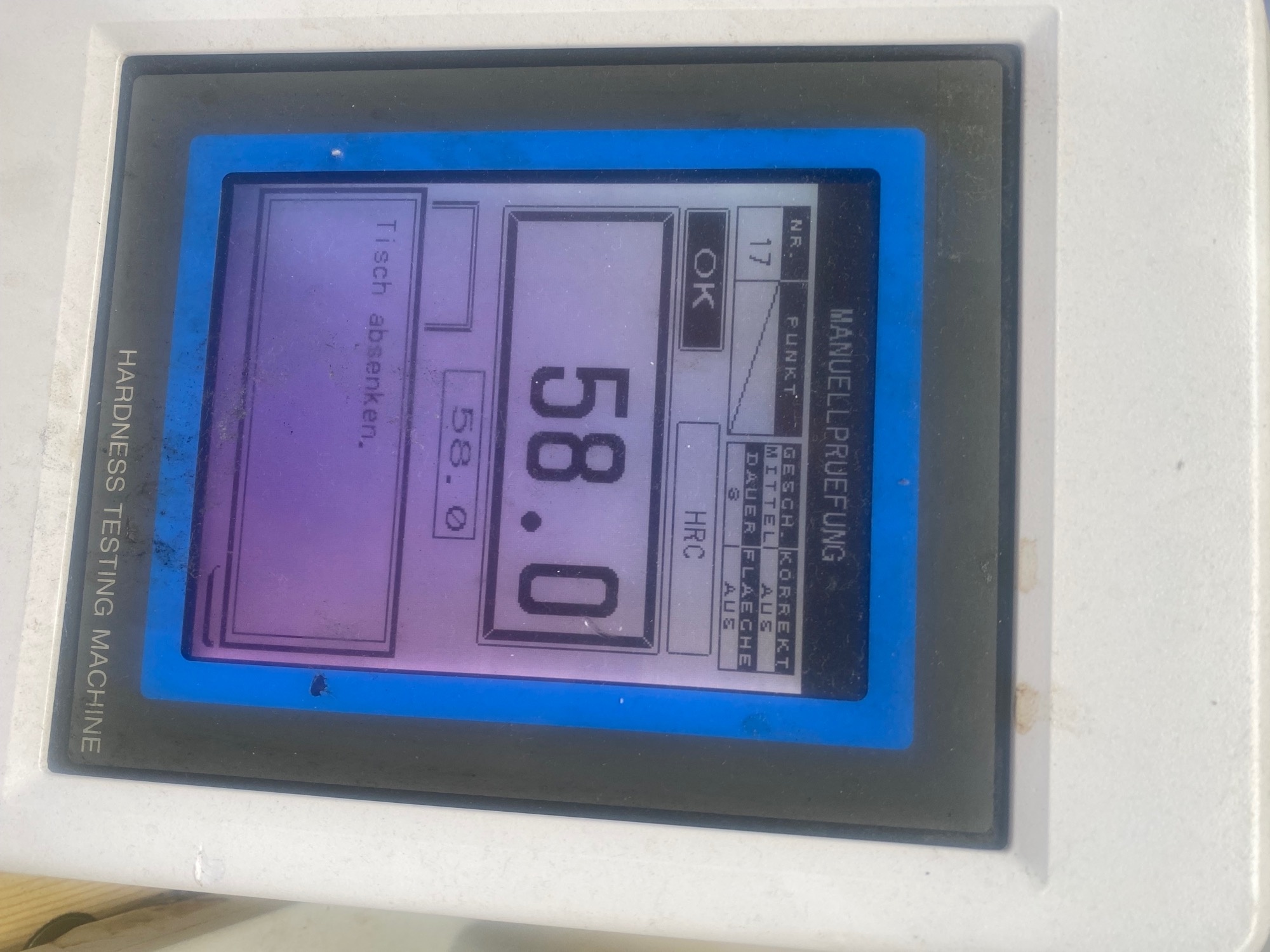

hatte ich hier ja auch noch nicht gezeigt, Eingangskontrolle der Motorhülsen, als sie vom Härten zurückgekommen sind.

... kann ich mich mal ein paar Wochen in Deiner Hütte einschließen lassen...?
_DAS_ wär mal ein Spielplatz...

Pfälzer68 schrieb: _DAS_ wär mal ein Spielplatz...

aber sowas von

Auch wenns OT ist, aber ich finde Euch und den Thread hier total genial

maikt schrieb: Auch wenns OT ist, aber ich finde Euch und den Thread hier total genial

Vielen lieben Dank

LG Tom

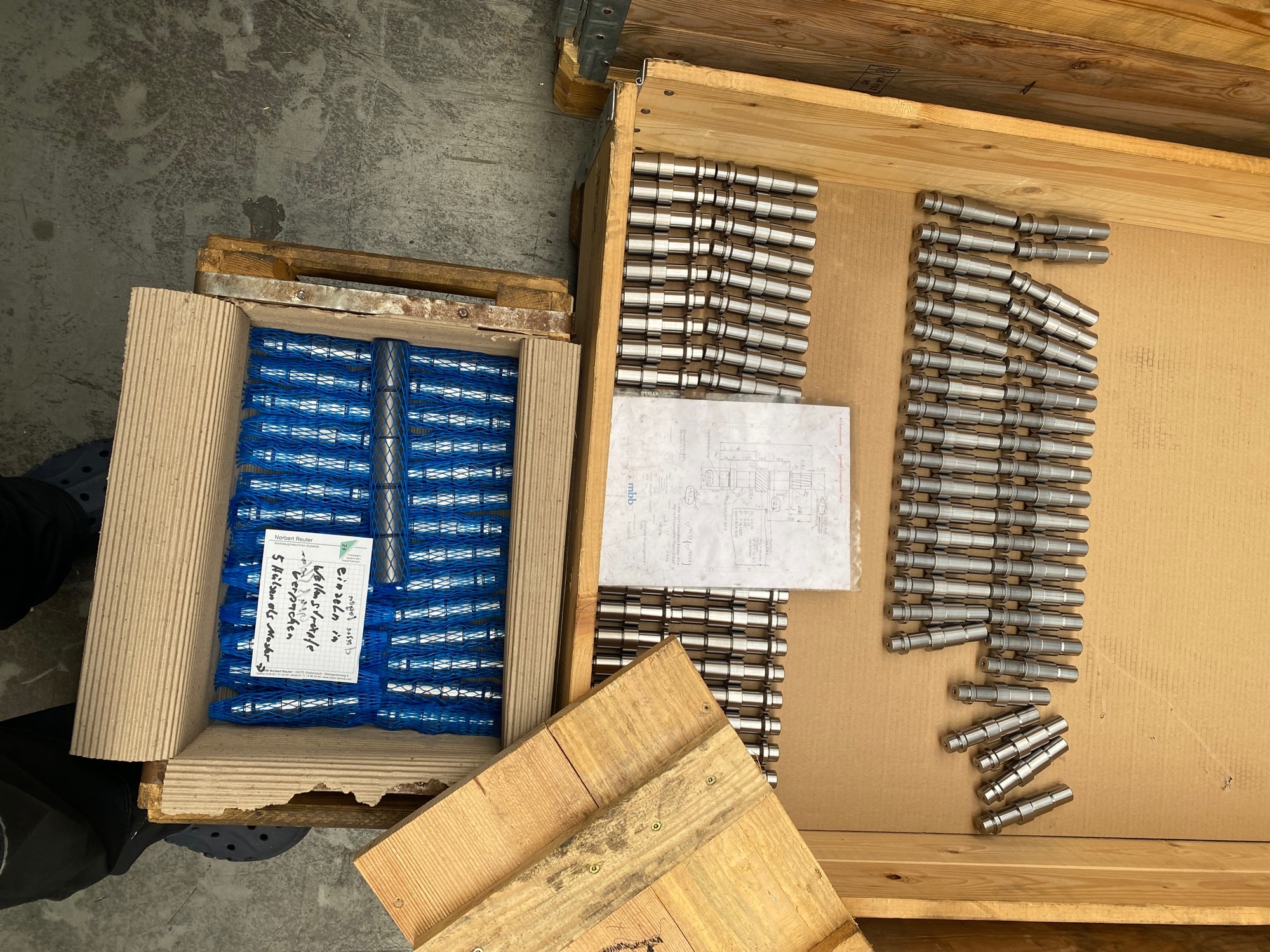

für morgen ist der Versand zum Verzahner für die Wellen geplant.

Mittelhesse schrieb:

Das schaut aber richtig schick aus.

Könnte auch die Munitionskiste eines Humwee sein

Die Wellen sind fertig bei uns eingetroffen, die geile Kiste haben sie mir unterschlagen, kamen im Karton auf Einwegpalette zurück

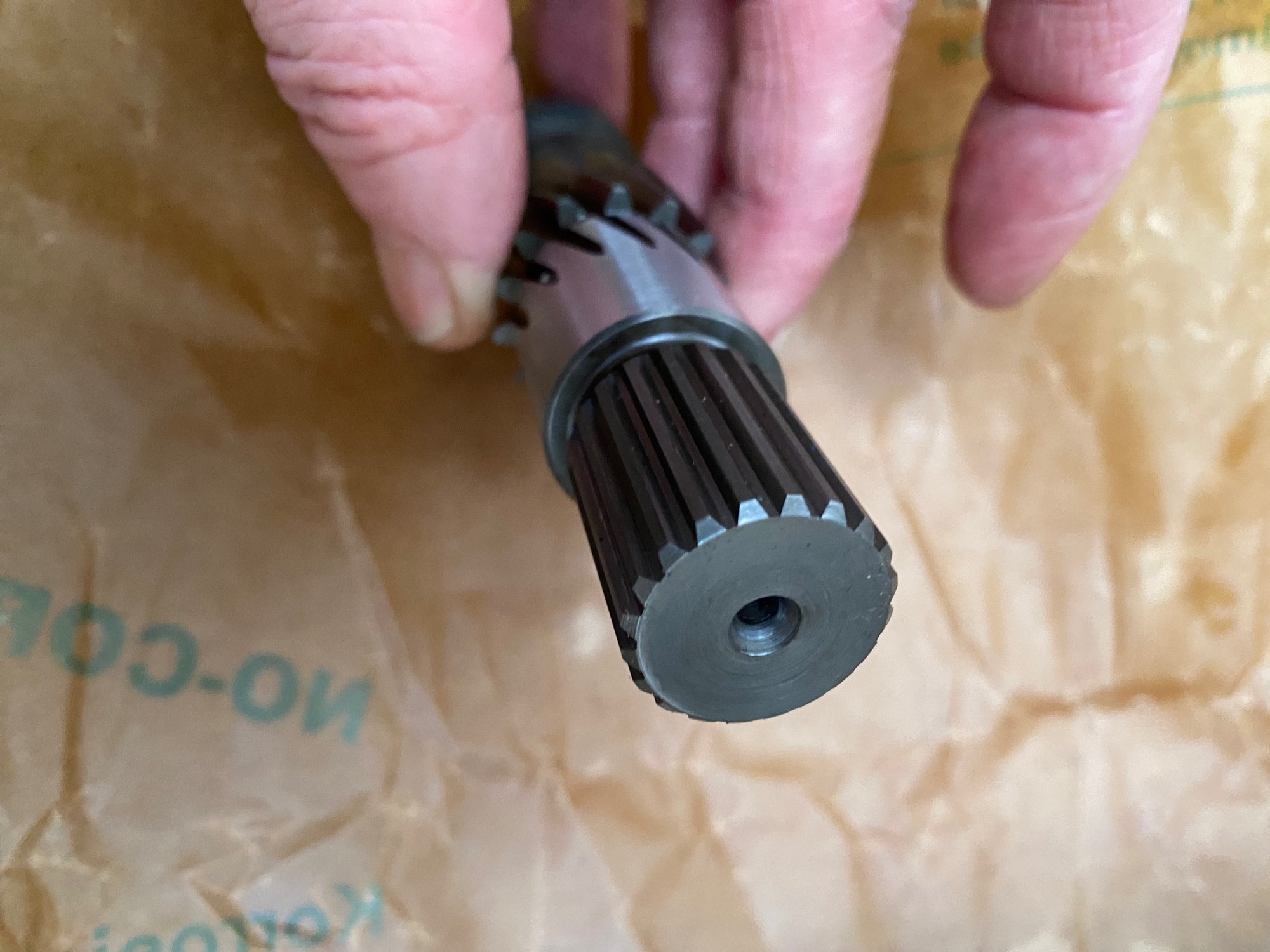

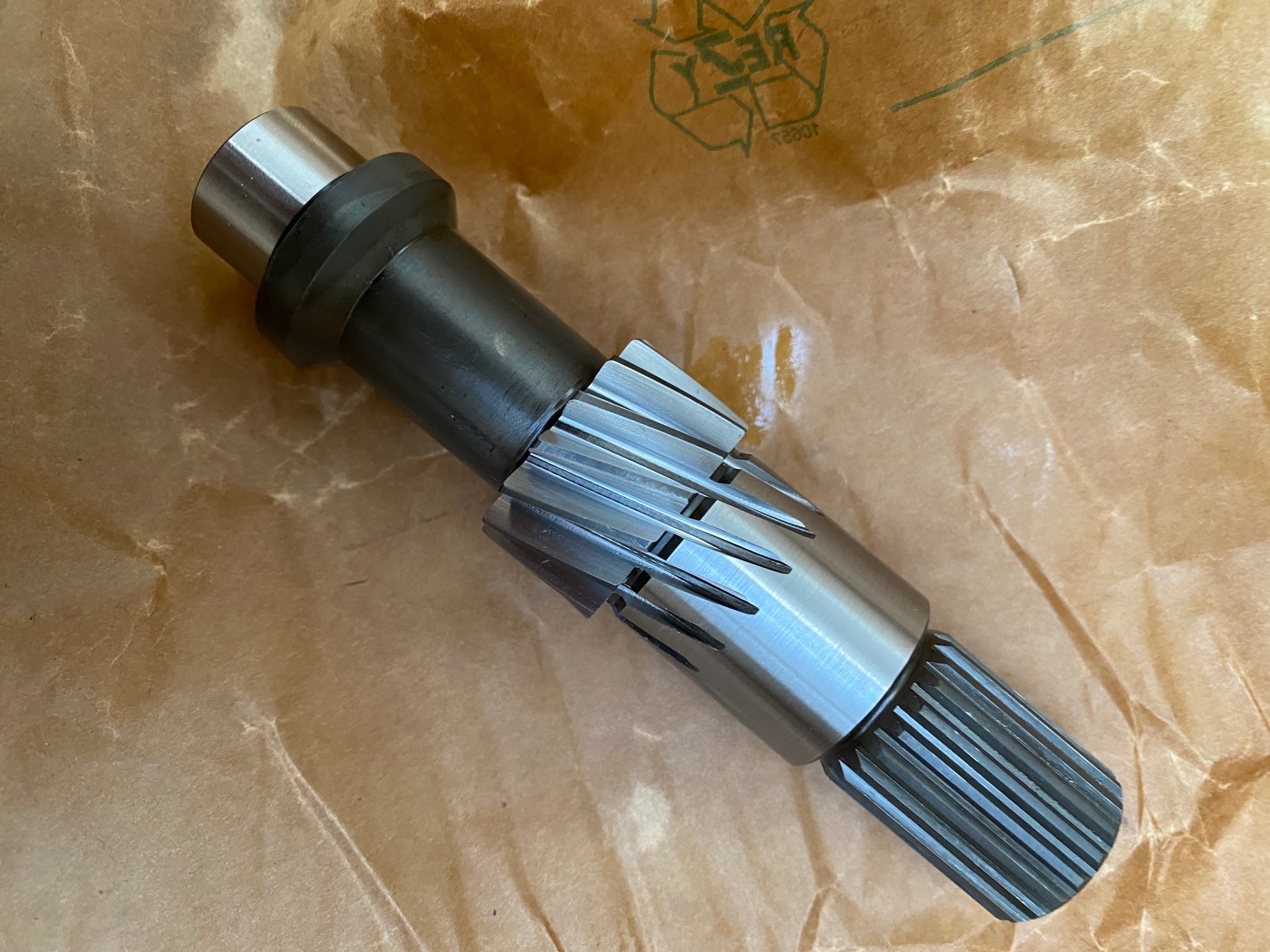

so sehen die fertigen Wellen aus, jetzt auch mit Zähnen



weiter vorne wurde ich ja gefragt warum die Motorhülse (Wellenkupplung) Aufmaß hat,
den Grund sieht man hier im Video



d.h. ich opfere jetzt eine Getriebewelle um auf der die Hülsen außen bearbeiten zu können.

Mittelhesse schrieb: Die Wellen sind fertig bei uns eingetroffen, die geile Kiste haben sie mir unterschlagen, kamen im Karton auf Einwegpalette zurück

Die Kiste würde ich mit 1000€ in Rechnung stell.

Die sehen ja mega aus! Da hätte man fast gern ein Plexiglas Fenster im Getriebe inkl LED Beleuchtung... .

Ich bin ja sooo heiß drauf, meine Flanken sind ja kurz vorm abscheeren...

Wg Rundlauf... wie fest ist die Hülse denn drauf? Oder könnte sich das noch einspielen ?

miata schrieb: Wg Rundlauf... wie fest ist die Hülse denn drauf? Oder könnte sich das noch einspielen ?

Die Hülse hat in der Bohrung für die Welle und im Außendurchmesser noch 0,3mm Aufmaß, das war so eingeplant.
Die Hülsen werden für die Endbearbeitung auf einer der neuen Wellen zentriert, und dann innen und außen auf
Passungsmaß bearbeitet, so das sie nicht mehr schlagen können.

Ich habe gestern mal ein paar Hülsen und Wellen zusammen gesteckt, die laufen so spielfrei, das man mehrmals in
verschiedenen Stellungen probieren muß bis sie satt ineinander gleiten.

Heute und morgen habe ich Urlaub, Freitag haben wir Weihnachtsfeier, also werden wir die Hülsen erst nächste Woche
bearbeitet, dann gibt's gerne auch noch mal ein paar Fotos, falls Interesse besteht.

Danach kann ich einen Termin mit dem TCCN abstimmen, wann wir die Muster begutachten und eine Probemontage machen.

Mittelhesse schrieb:
... dann gibt's gerne auch noch mal ein paar Fotos, falls Interesse besteht.

Ja, besteht!
