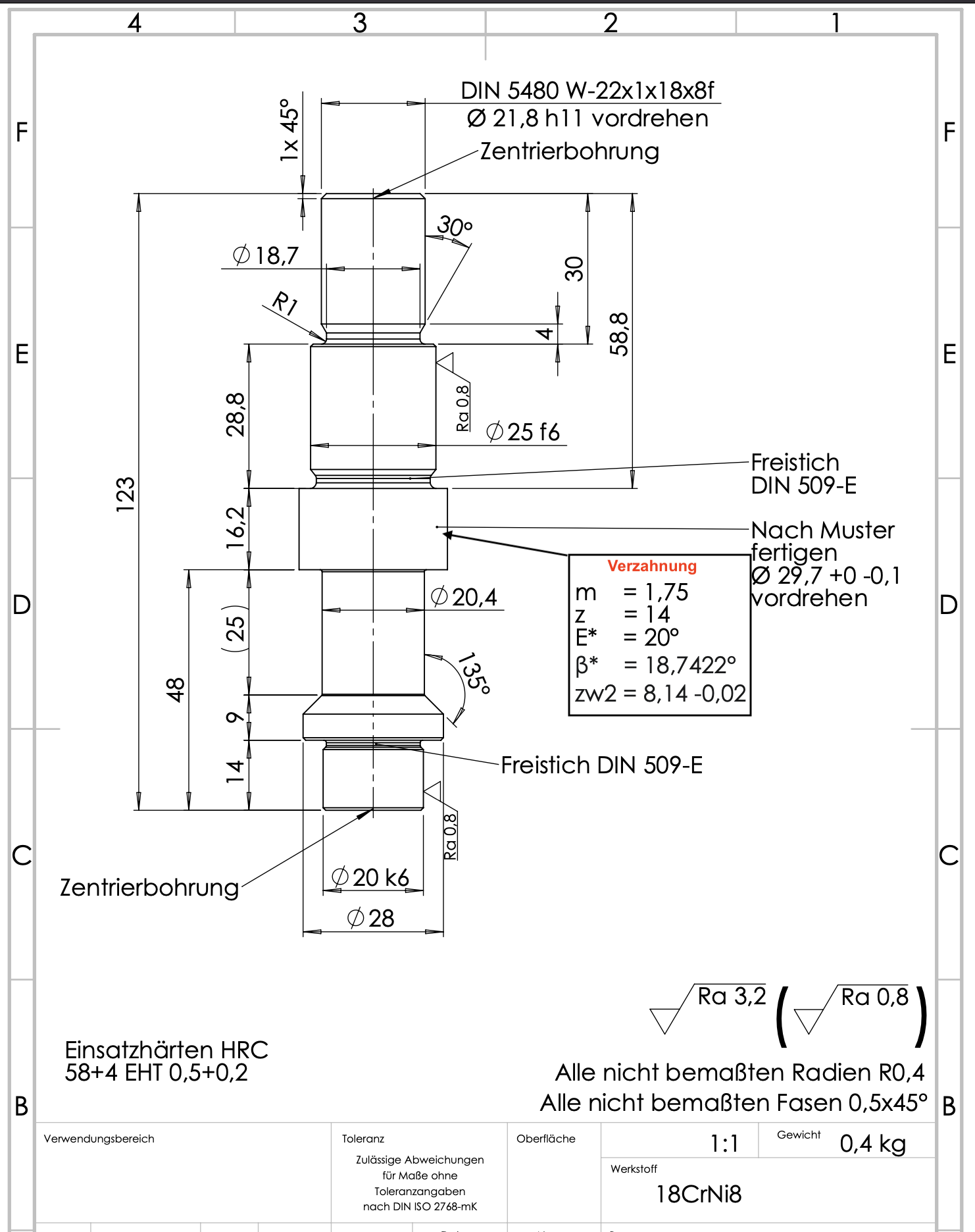

Anfertigung von Getriebeeingangswelle und Motorhülse

na dann wollen wir mal ans Eingemachte, Butter bei die Fische

nach Rücksprache mit dem Verzahner ändern wir das Material von 34CrNiMo6 auf 18CrNi8
da es noch besser als dieses geeignet ist, normalerweise verwendete man für so kleine Wellen und Hülsen 16MnCr5 oder 21MnCr5, die haben aber bei weitem nicht die Kernzähigkeit
des 18CrNi8

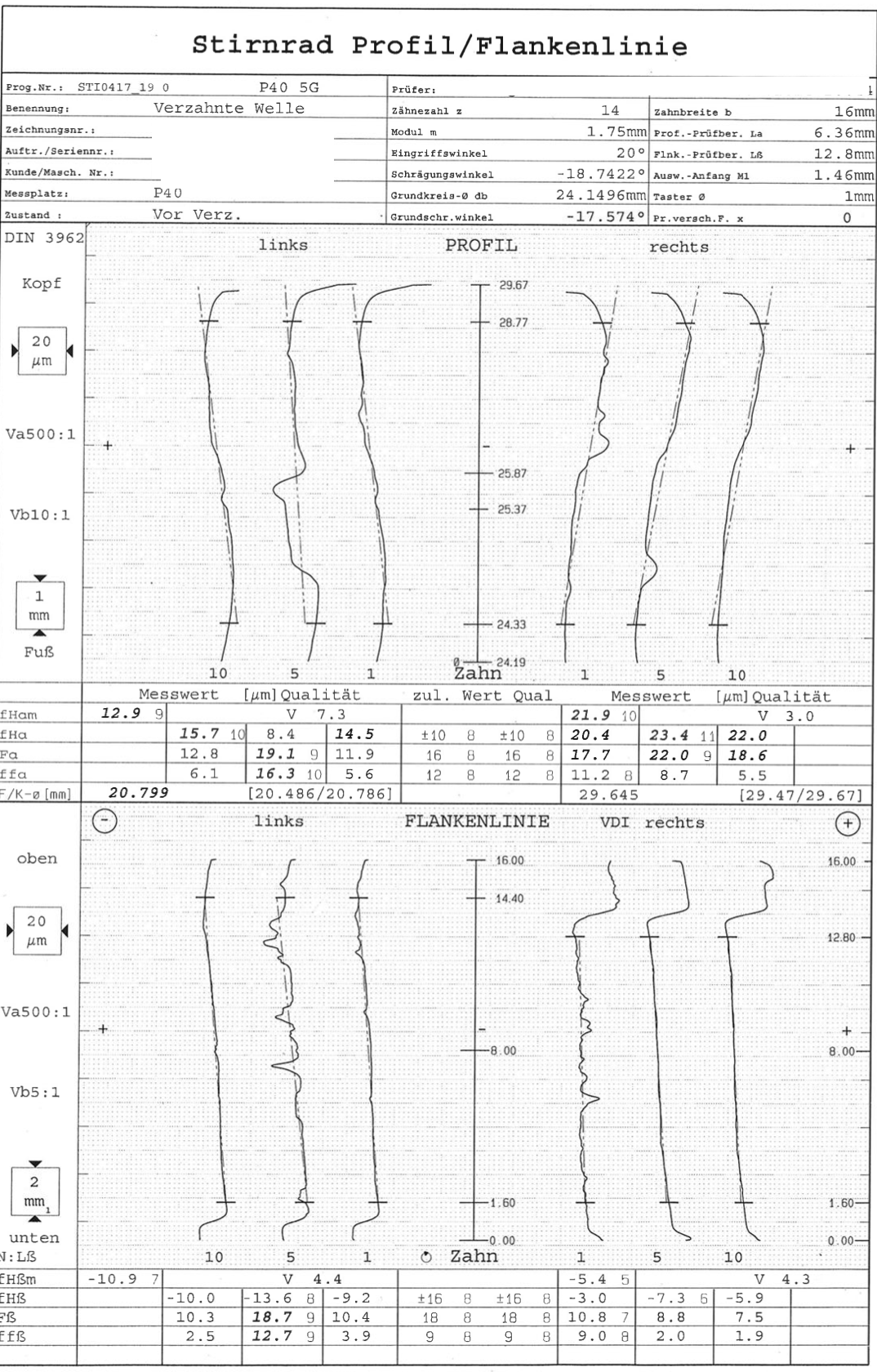

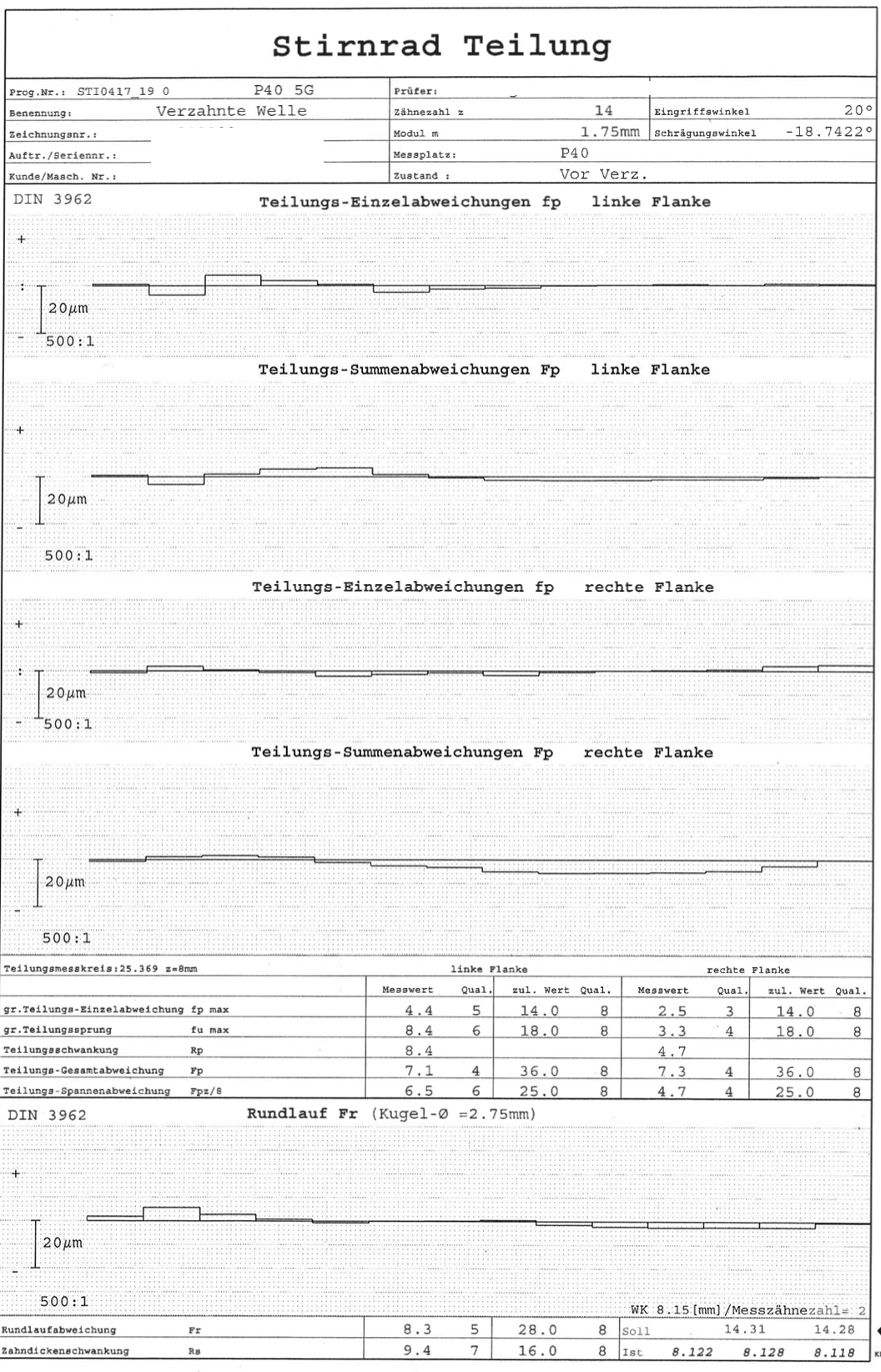

und so sieht ein Meßprotokoll der Schrägverzahnung aus (Musterwelle zum Erfasse der Verzahnung)

Mittelhesse schrieb:
nach Rücksprache mit dem Verzahner ändern wir das Material von 34CrNiMo6 auf 18CrNi8

So Material ist in mehr als ausreichender Menge bestellt, sch... ist das teuer geworden, Lieferung soll laut Angebot in 8-10 Tagen erfolgen. Leider will das momentan nichts heißen,
ich hoffe es trifft in diesem Zeitrahmen ein.

GeölterBlitz schrieb:
Wenn die bis zum Workshop im April fertig sind,

knutsche ich Dich dreimal, statt A...Tritt !!!......

hat alles ein wenig gedauert, aber für nächsten April kannst du bei Tom mit Sicherheit einen Termin buchen

Mittelhesse schrieb: ...Material ist in mehr als ausreichender Menge bestellt, sch... ist das teuer geworden...

Egal... immer noch besser als den Originalkrempel zu kaufen... wenn überhaupt...

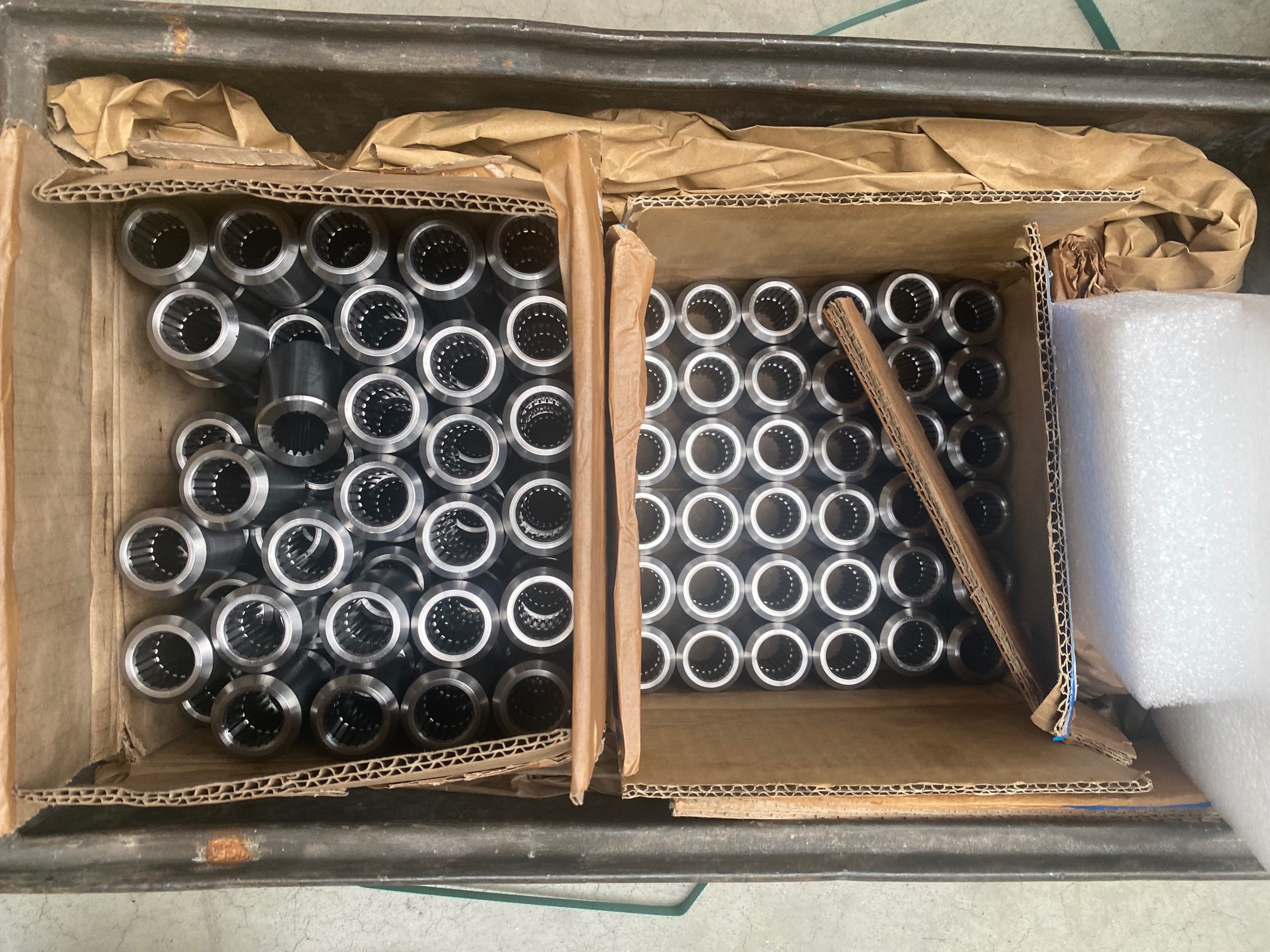

Hülsen gehen jetzt zum Verzahnung räumen

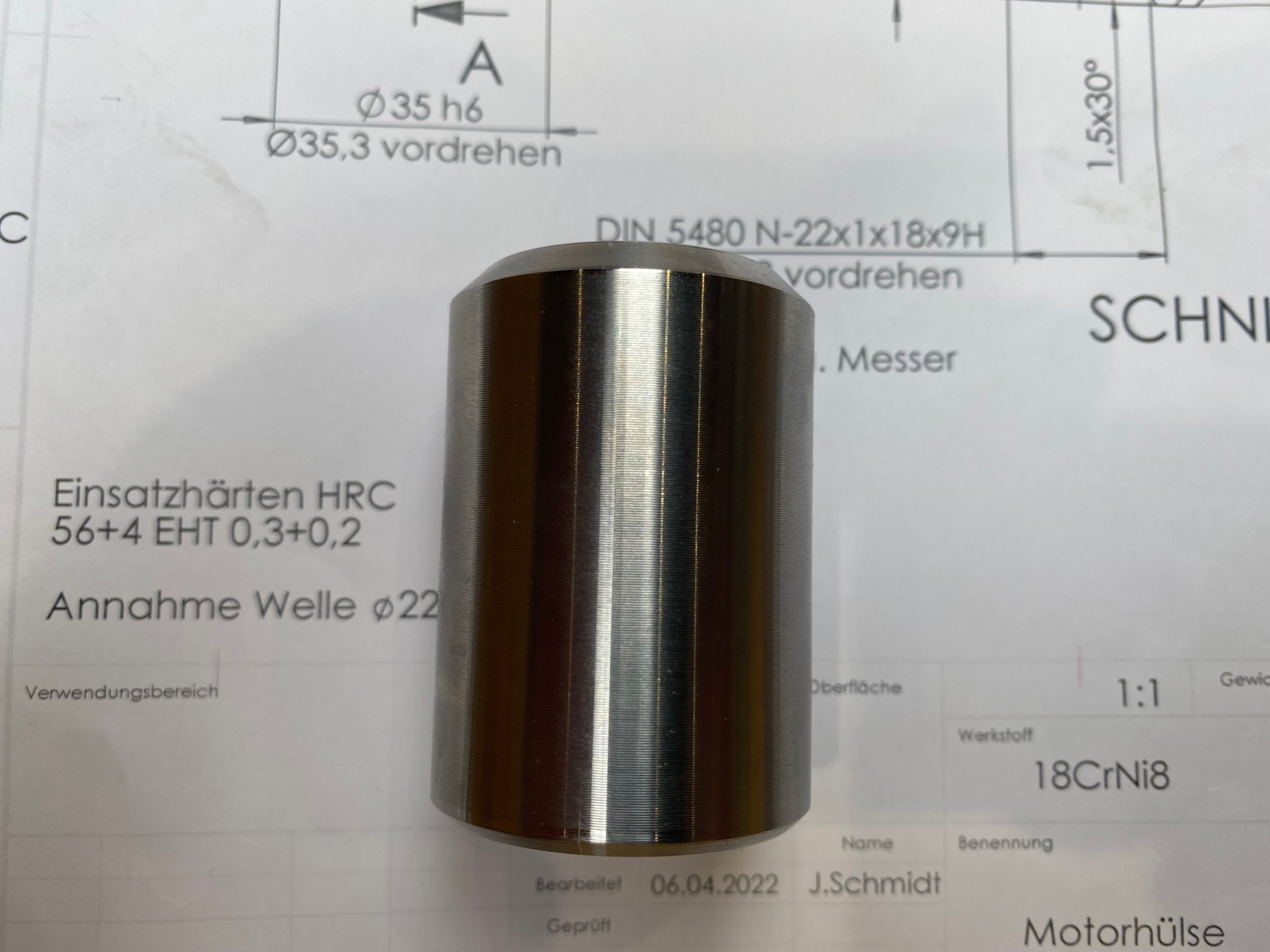

nicht irritieren lassen, die Verzahnung lautet richtig DIN 5480 N22x1x20x9H Zeichnungen sind schon
angepasst, und es ist auch richtig bestellt.

ich hab mal ne technische Frage:

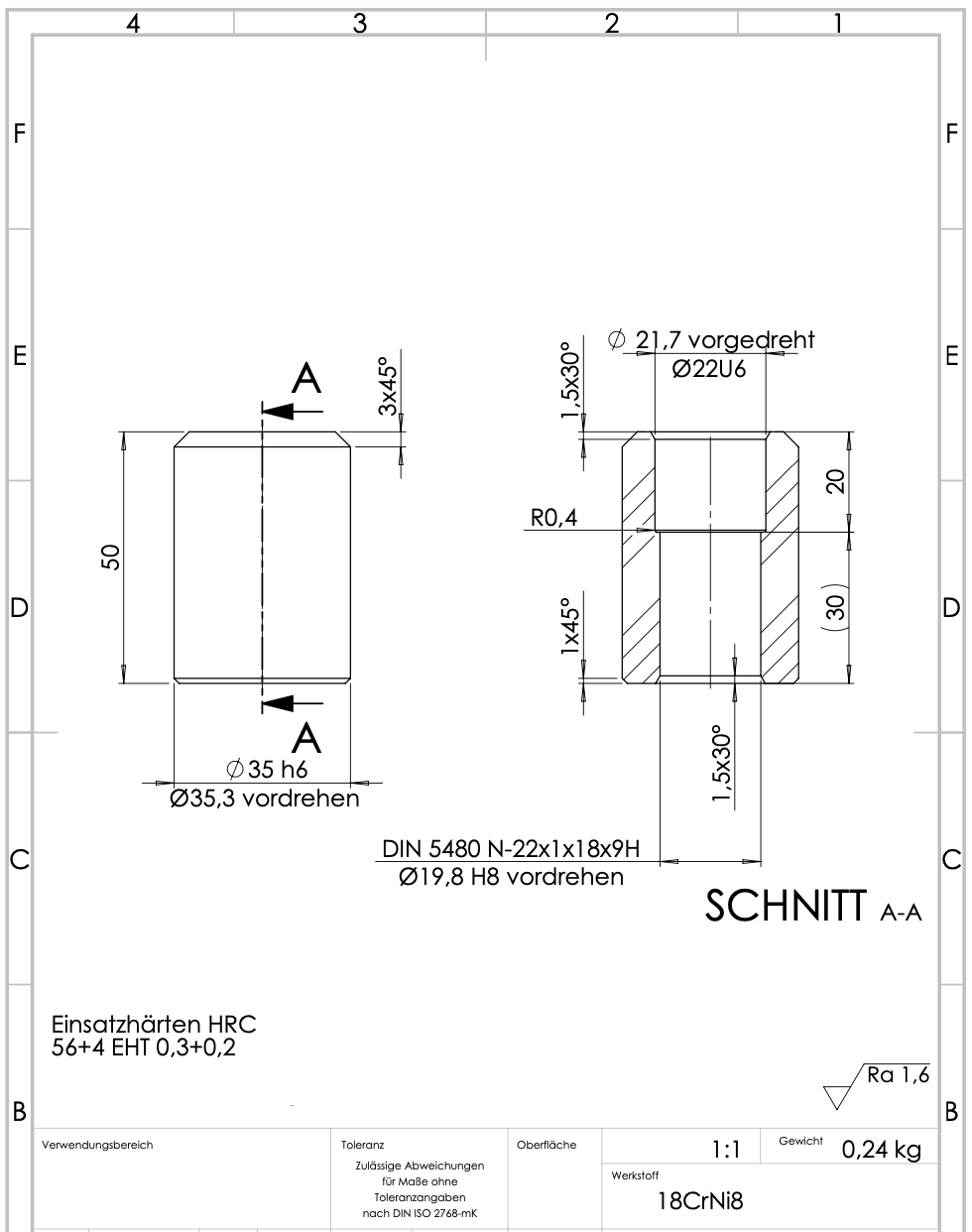

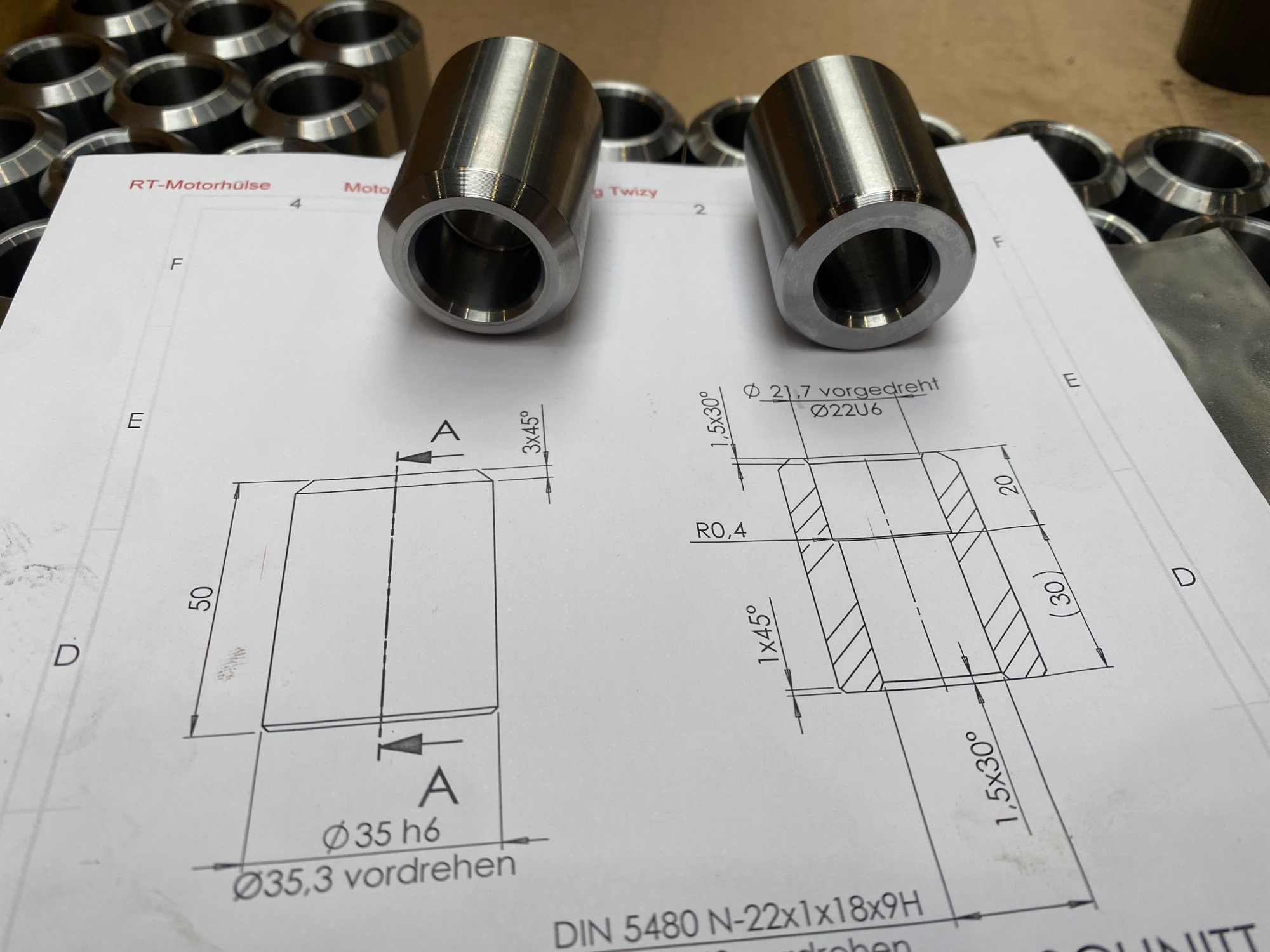

in der Zeichnung steht 35,3 vordrehen. Wie geht denn die Fertigung?
vordrehen, räumen, härten und dann auf Endmaß schleifen? Warum nicht gleich außen fertig bearbeiten? Weil es sich beim härten verziehen kann?

stromkreisparadies schrieb: vordrehen, räumen, härten und dann auf Endmaß schleifen? Warum nicht gleich außen fertig bearbeiten? Weil es sich beim härten verziehen kann?

genau so ist die Reihenfolge und aus den genannten Gründen, es soll ja hinterher sauber in's Zusatzlager passen.

Die Bohrung für die Welle hat ebenfalls 0,3mm Aufmaß, so das wir sie 100prozentig rund bekommen nach dem härten.
Außen und innen wird hart gedreht, Videos findest du mit Sicherheit bei YouTube, kann aber gerne auch mal eins raus suchen.

Hatte hier schon mal ein Video verlinkt www.twizy-forum.de/werkstatt-twizy/87266...ger-workshop-in-herford?start=420#233074

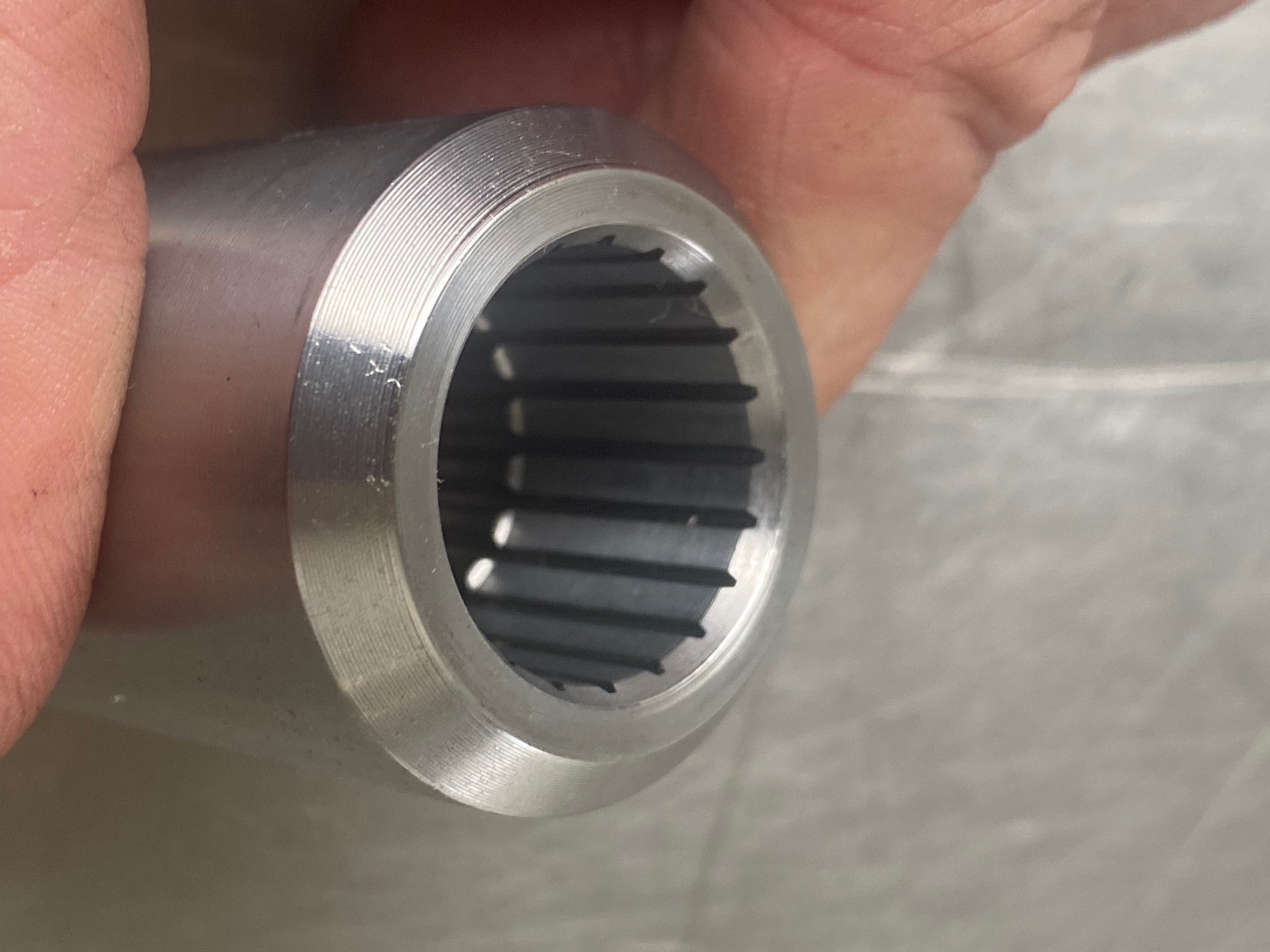

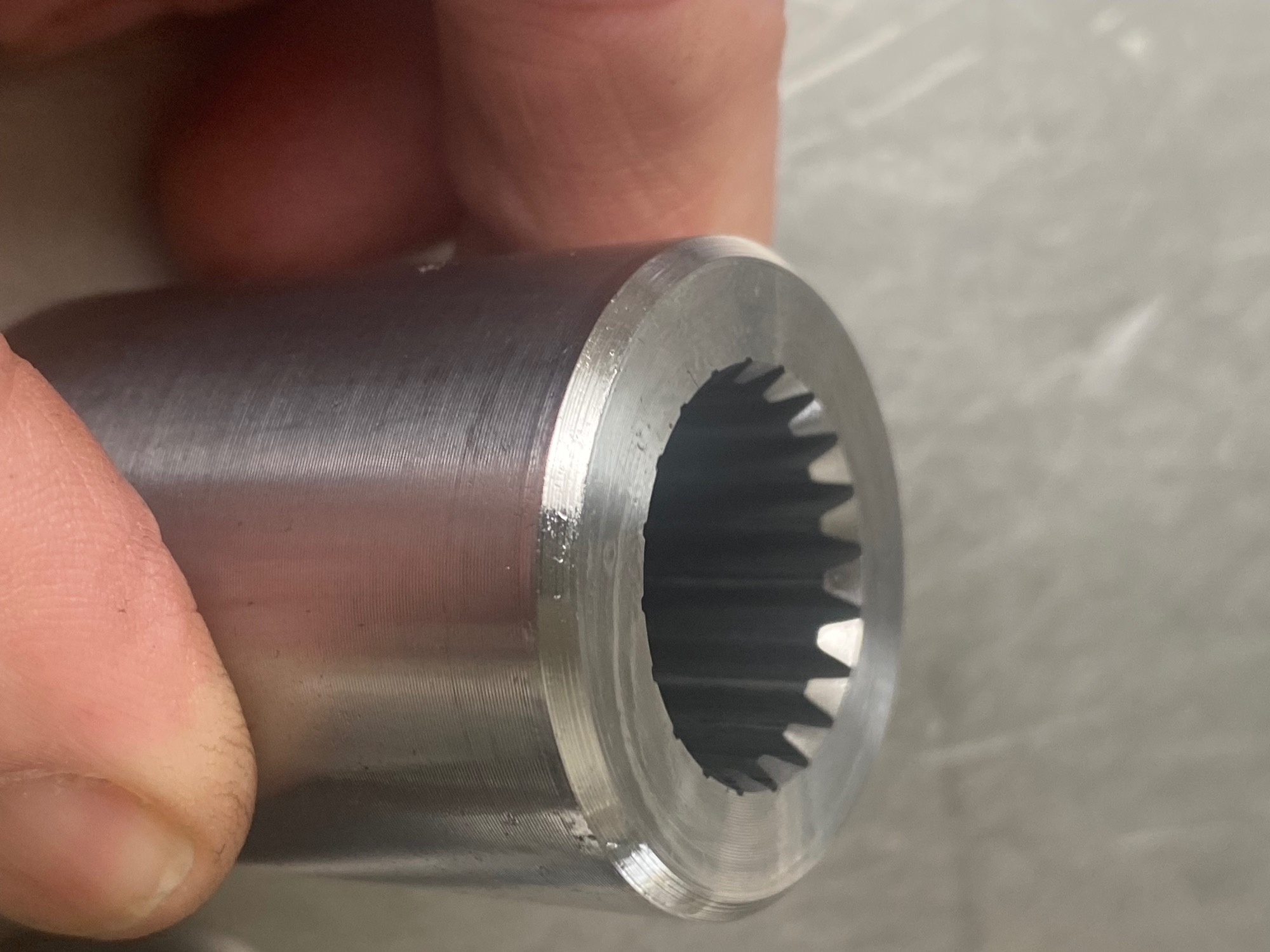

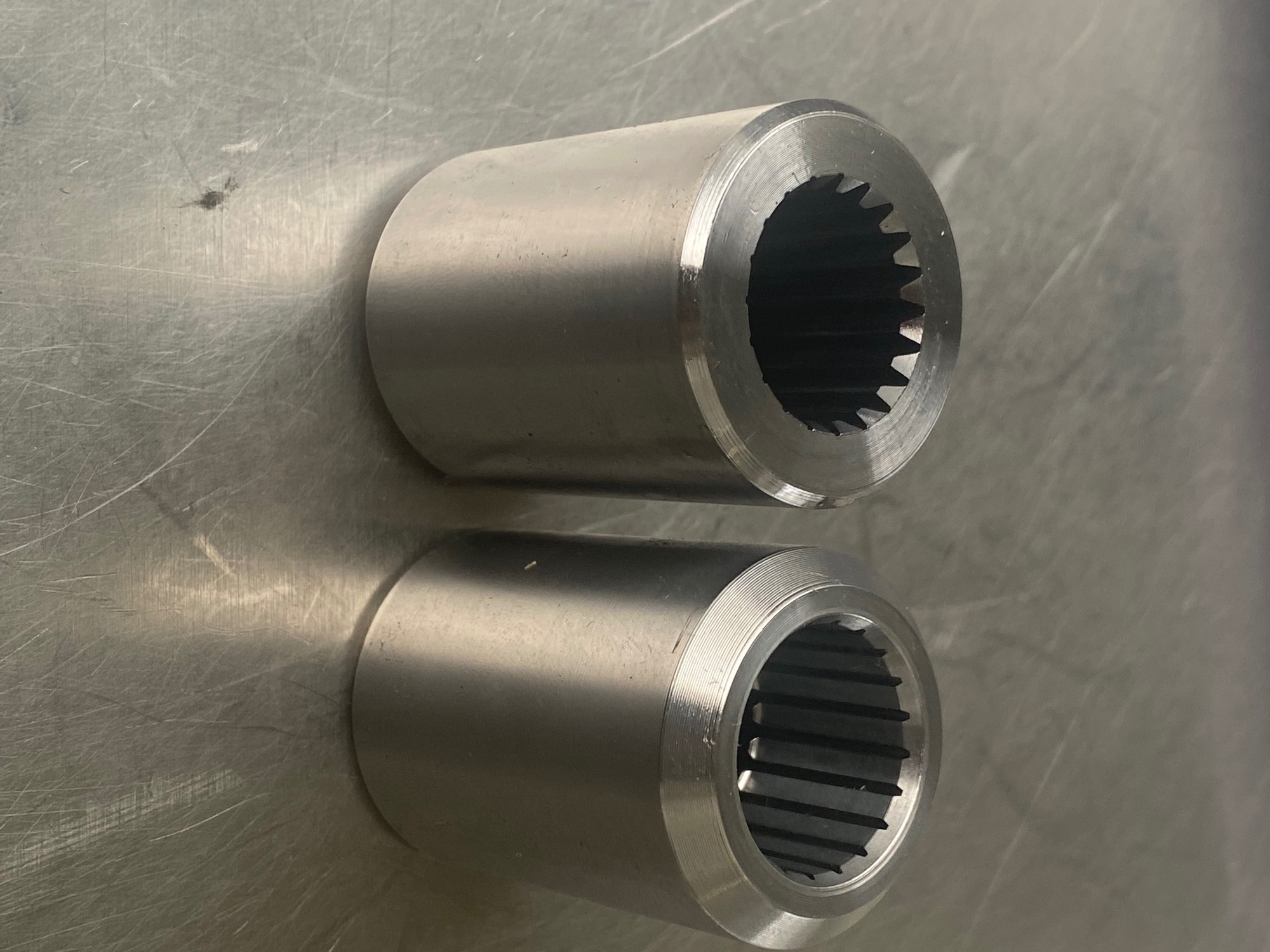

die Motorhülsen sind vom Verzahnung räumen zurück gekommen und befinden sich bereits beim Härten.




Bohrung für die Motorwelle noch mit 0,3mm Aufmaß im Durchmesser,
diese Seite wird auf den Motor geschrumpft.


Die Verzahnung sieht sehr gut aus

und keine Angst, es wird genug für alle geben

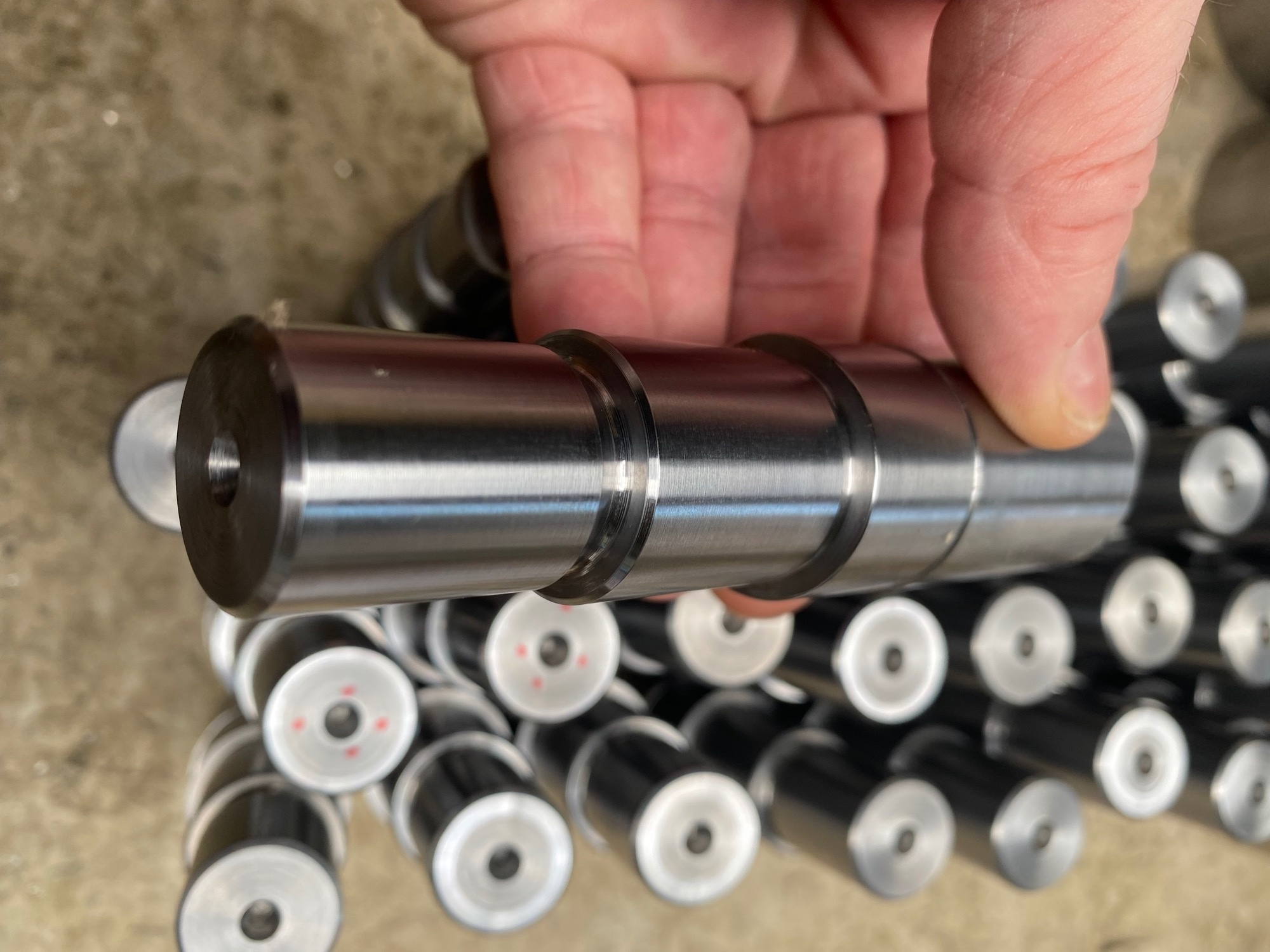

Nur die erste Seite bearbeitet und noch ohne Zähne, aber bei den Wellen zeigen sich erste Fortschritte

Leute, ihr seid MEGA !!

gerade eben ist die 60zigste Reservierung eingegangen...

...ich glaube, ich muss wohl doch einen Studenten/in einstellen, wenn es los geht mit Pakete schnüren

Eins aber bitte noch mal eben für eine kleine Erleichterung meinerseits:
Wenn ihr reservieren möchtet, dann schreibt mir gleich eueren Namen und Adresse in die PN (nicht hier!) - es sei denn, ihr habt vor in den nächsten Monaten umzuziehen.
Darüber hinaus werden aber kurz vorher (sprich bei der Bezahlung) noch mal euere Adresse verifizieren. Dazu gibt es dann aber weitere Infos

LG Tom

Hoffe es gibt später einen Workshop dazu.
Würde mich freuen.

Essen68 schrieb: Hoffe es gibt später einen Workshop dazu.
Würde mich freuen.

Den ersten zum testen der Bauteile hoffentlich noch dieses Jahr

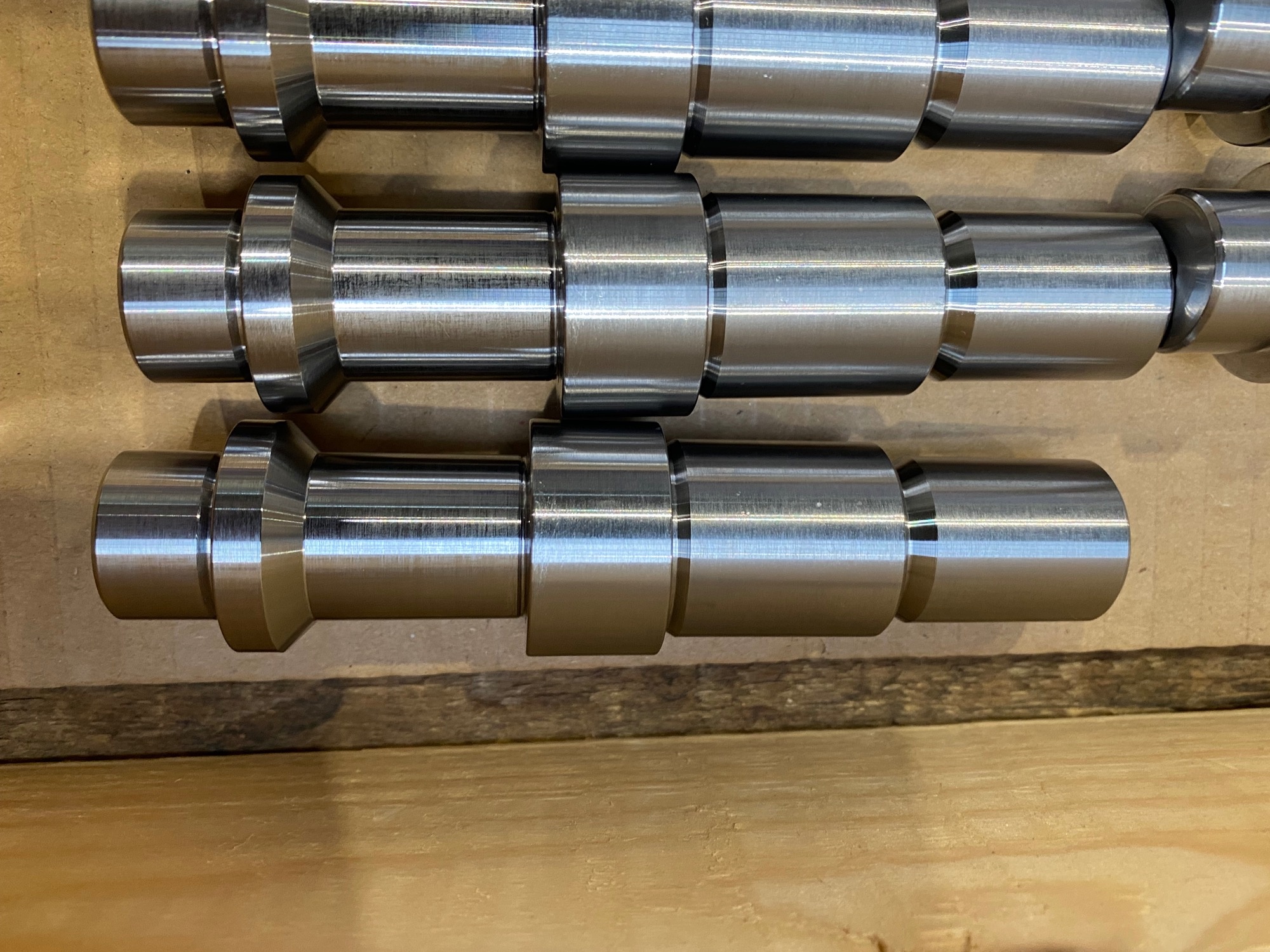

So sehen die Getriebewellen aus, bevor sie zum verzahnen gehen.





Sie sollten morgen bei uns fertig bearbeitet sein, danach gehen sie noch mal
in die Endkontrolle und dann machen sie sich auf den Weg in's Ländle.

Nach einigem hin und her zwischen Tom, Holger und mir, haben wir uns dazu
entschlossen direkt bei uns im Werk neue Kugellager auf die Wellen zu pressen.
Alles andere wäre für mich auch nur eine halbe Sache, und sowas mag ich nicht.
Die Zusatzkosten dafür sind überschaubar, und rechtfertigen es nicht die alten Lager
noch mal zu verwenden.

Die zwei Kugellager pro Welle gehen auf's Haus , für euch wird's nicht teurer.
bedankt euch bei Tom und Holger

Mittelhesse schrieb: Die zwei Kugellager pro Welle gehen auf's Haus , für euch wird's nicht teurer.
bedankt euch bei Tom und Holger

geiler Schei...

DANKE

Sag mal, das Getriebezahnrad wird da dann aufgepresst?

TwizyChrisy schrieb: Sag mal, das Getriebezahnrad wird da dann aufgepresst?
