LED Scheinwerfer für den Twizy ?

Essen68 schrieb: Melde mich Ende nächster Woche dazu.
Und werde berichten.

Gibts hier was Neues? Bin sehr neugierig...

Meine liegen leider noch irgentwo beim douane/zoll herum. Sind schon 2 wochen in Belgien. Ich werde also noch ein bischen geduld haben musssen. Ein adapterring is notwendig, da ist aber schon ein passendes hier im forum geposted (3ddruck)
Mfg Ruben

Noch nicht geschafft. Musste im Garten schuften.
Hoffe eventuell am Dienstag. Da ist Feiertag.

Wollte da heute dran und die Scheinwerfer einbauen. Der Twizy war aber nicht da.
Meine Tochter ist mit dem unterwegs.
Bis jetzt nicht zurück. Erreichbar ist Sie auch nicht.
Dann erst am Wochenende.
Sorry.
Hätte gerne.berichtet.

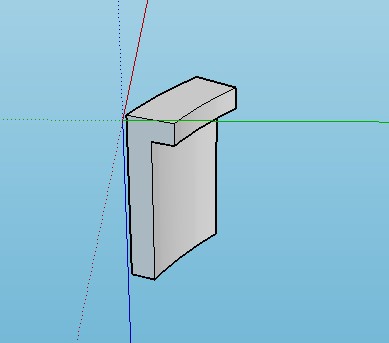

Hier die stl's fur der adapterring mit 4 halteklammen fur diese lampe. Bitte auch hier wieder nur fur forum mitglieder ; NO RESALE !!

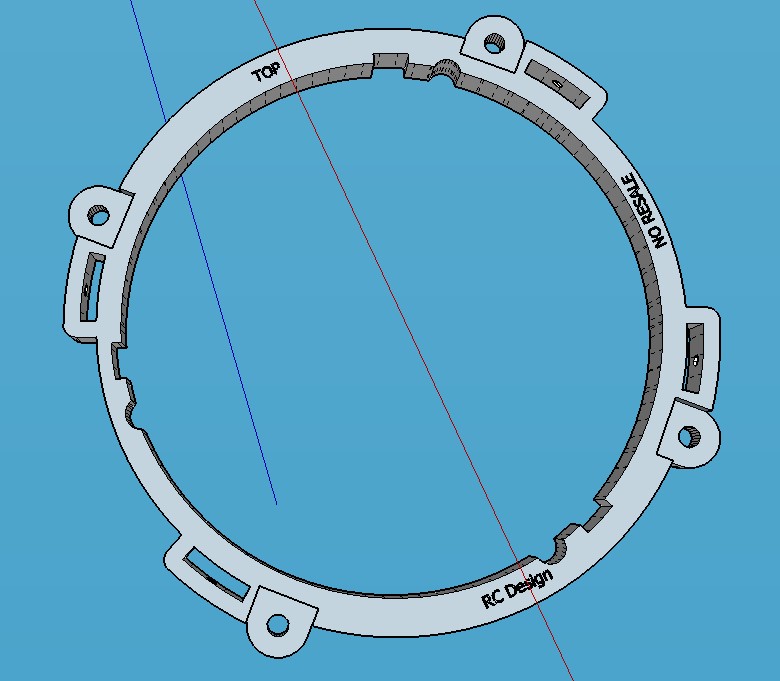

die klammer konnen mit ne M3 festgeschraubt werden. das screenshot zeigt die hinterseite ("TOP" ist obenseite von die lampe)
siehet nach montage so aus:

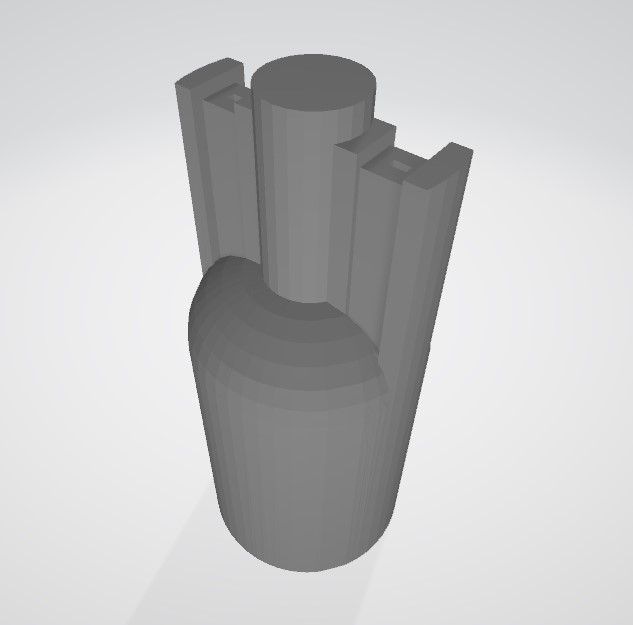

und hier noch einen t10 adapter damit de bekablung original gehalten werden kann:

da soll man mit soldering bridge draht (0,4 bis 0,5 mm) die 2 contacte (eigentlich genugt nur die + da die masse schon an die lampe voranden ist) bestucken in die vorhandene locher
MFG aus Belgien
RCoolen

I'm sorry if I write in english, but I'm not able to write in german.

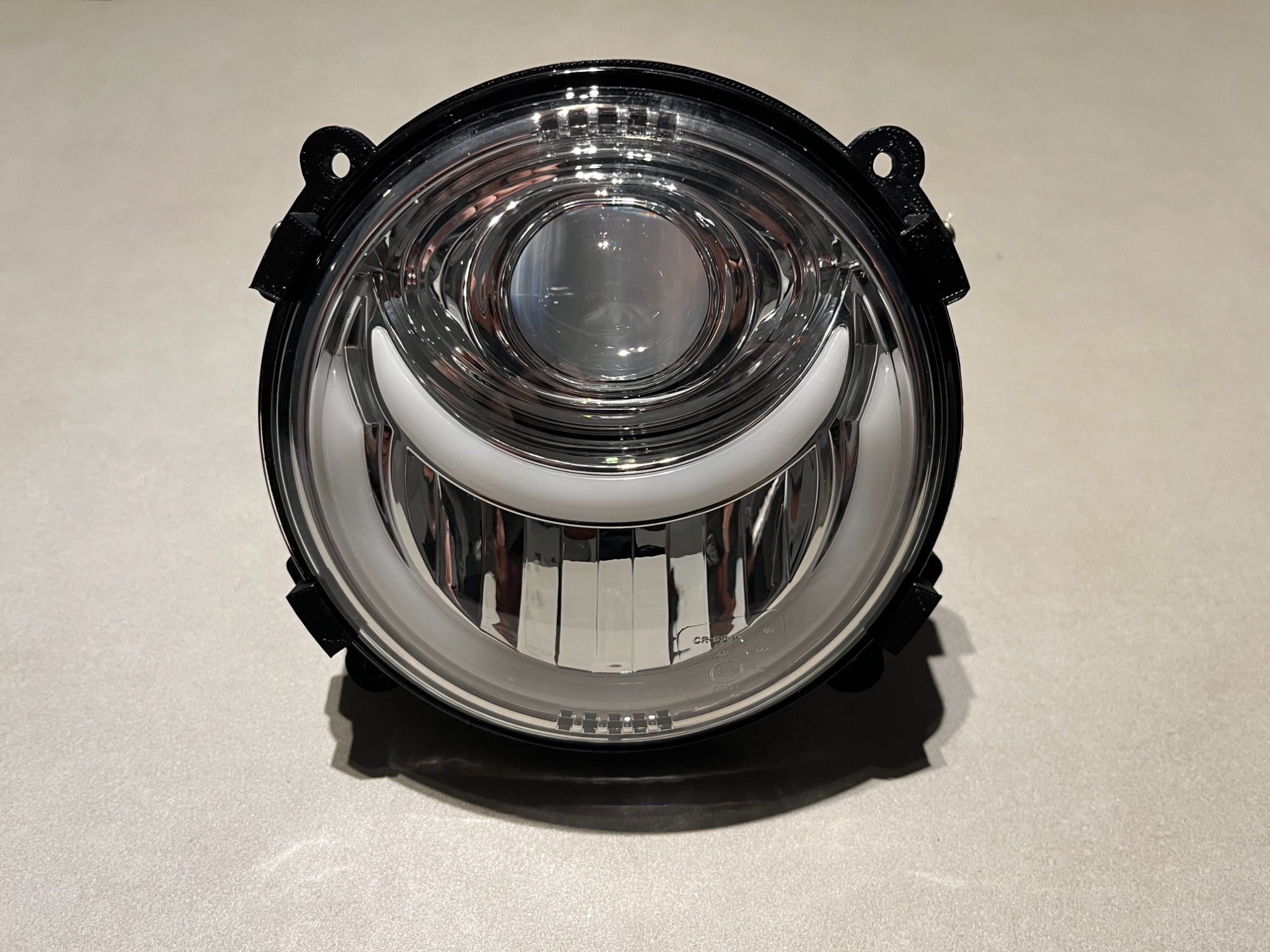

I installed the chinese led lamps in my Twizy, identical to the ones of the early posts.
No E mark on the glass, but I guess this is not a problem here in Italy (at least, I hope it!).
I used the 3d printable adapter found in this forum, and they worked greatly.

I leave just my "two cents" about connections.
I was disappointed that, connecting both turn light and DRL light to the new lamps, while both are switched on, the DRL enlights during the pause of the turn light flashes.
So implemented a little mod with one relay and a few components to keep the DRL off during the pause of the turn light flashes.

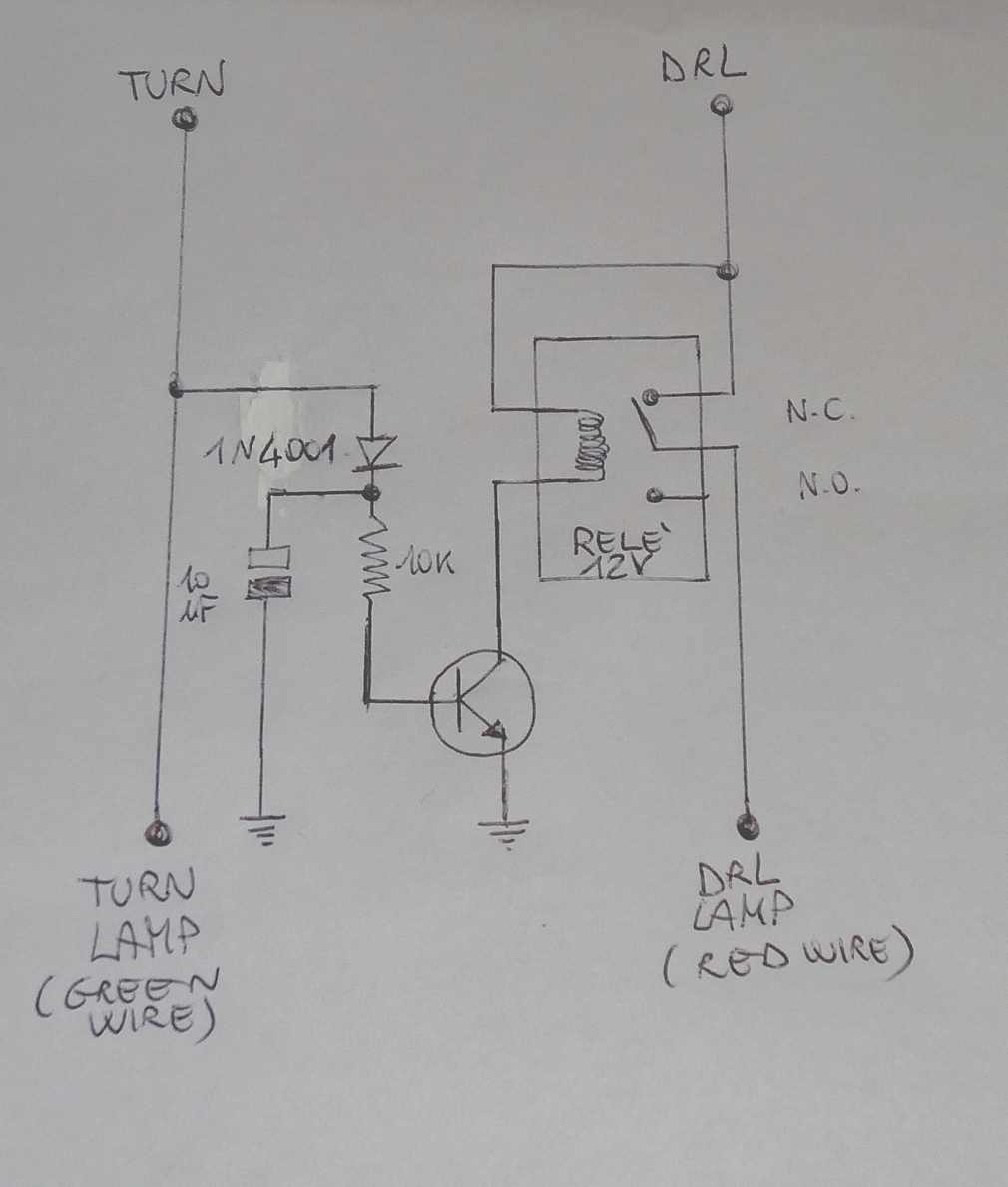

The schematics is this

components are (for each lamps): one 12V 1A relay, one electrolitic capacitor 10uF 25v, one resitor 10kohm 1/4 w, one diode 1N4001, one NPN transitor (I used a S9014, because my relay requires a current of only 100mah)

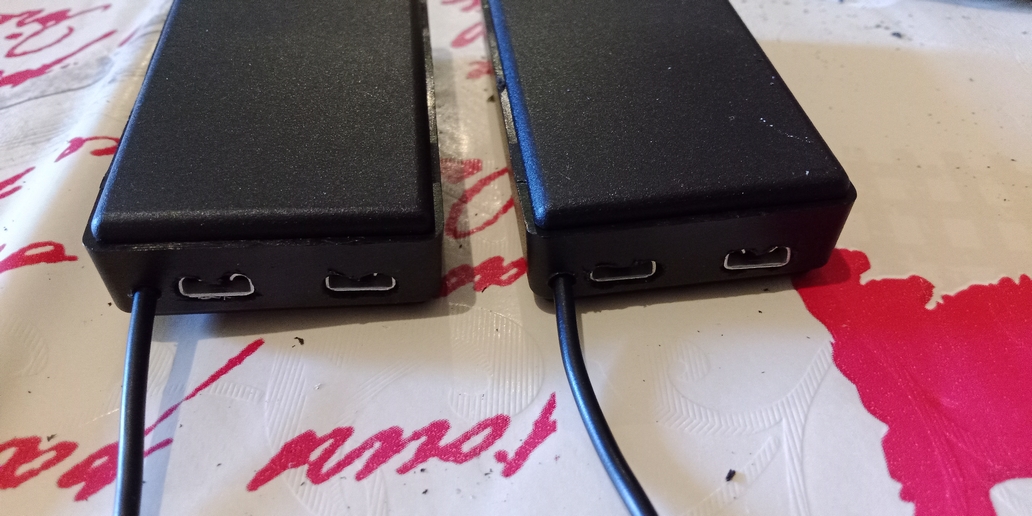

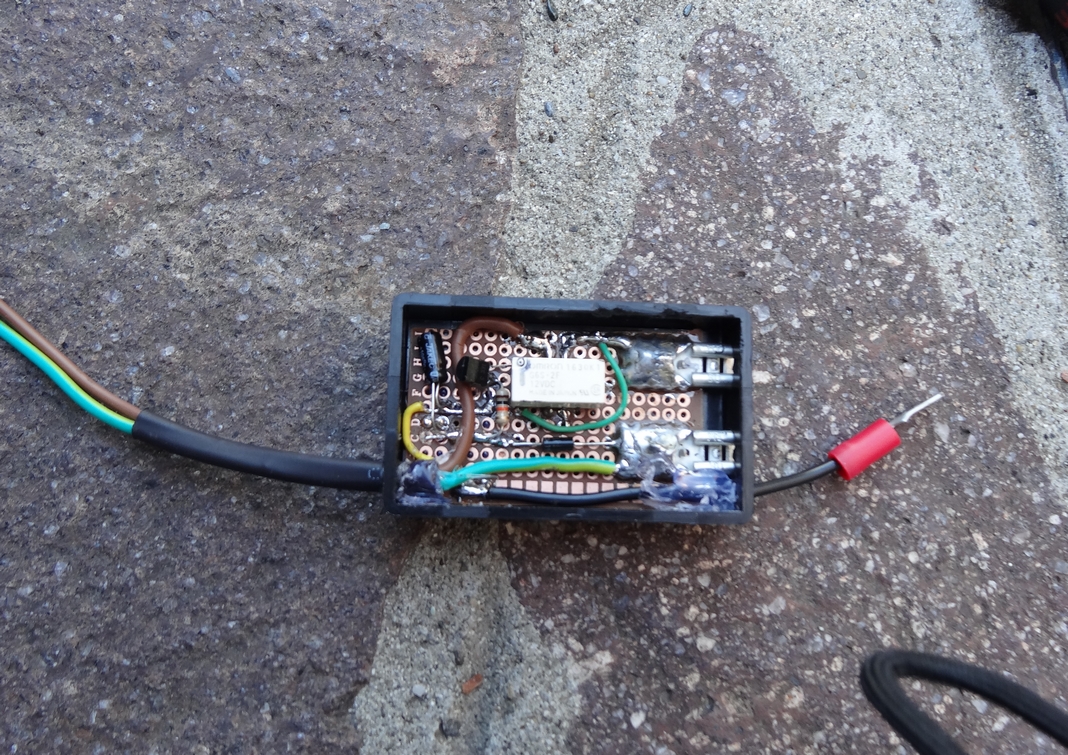

I assembled the components on a prototype board, boxed inside a little blackbox (yet another balckbox of mine! ).

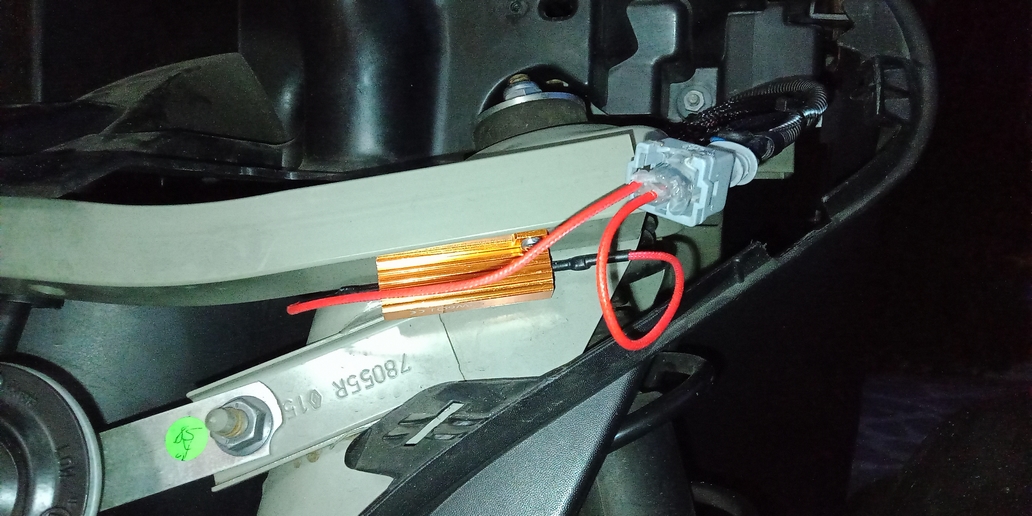

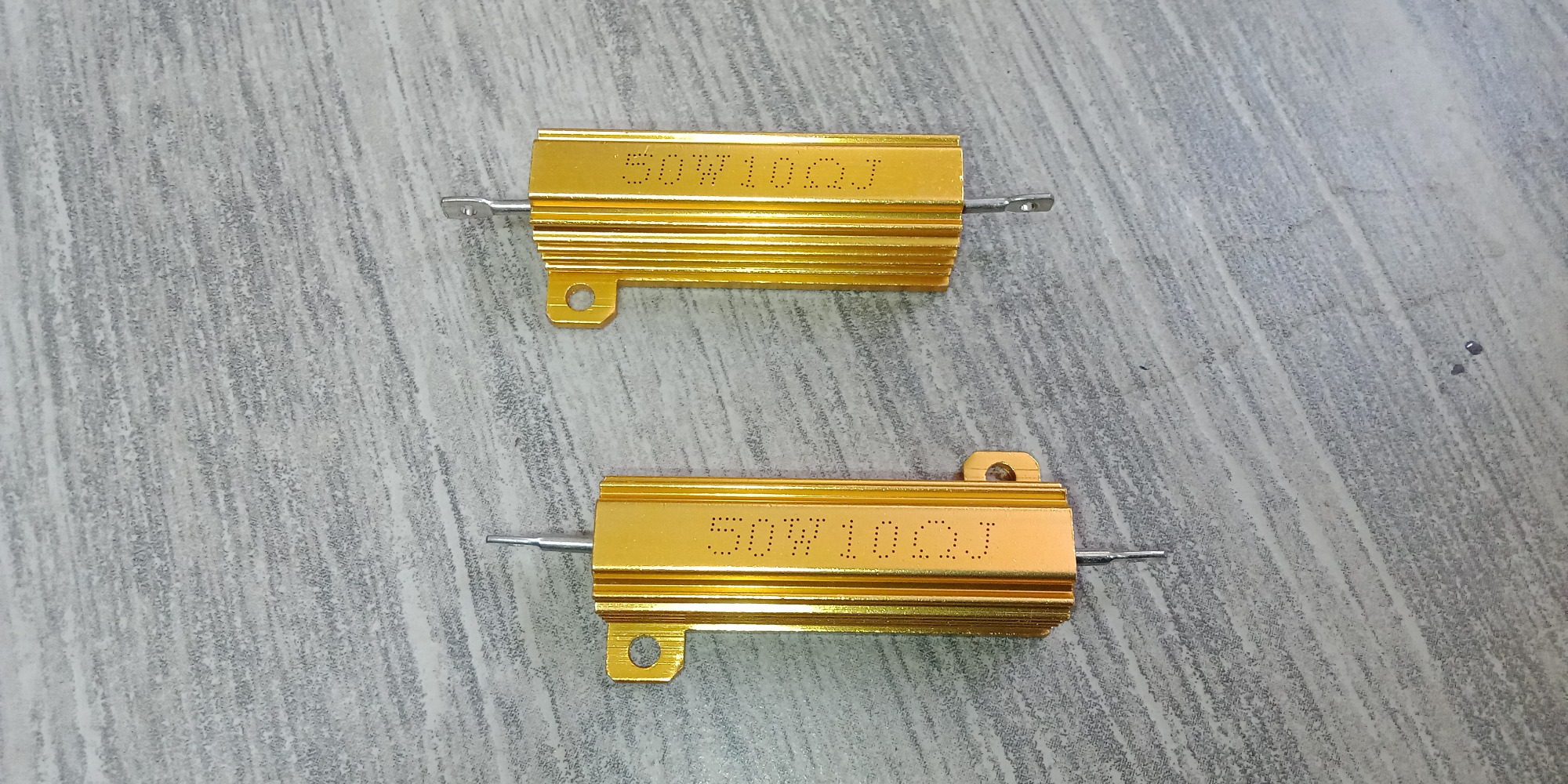

I also removed the original turn lights. To keep the flashing frequency unaltered I added a fat 10ohm 50w resistor for each lamp, connected directly to the original turn light connector.
Theese resistor are available on amaz@n (also 8 ohm 50w resistors are suitable).


The final effect is showed in this video

The resistors that you fitted are not necessary. Instead you can change the speed of the blinkers in the Twizy software. There is a video in Youtube which shows how to do it.

I added them because without the original turn lights, flashes were faster.
I'll look for that video. Resistors waste power for nothing, so it would be wonderful to adjust the flash speed without resistors.
Thank you.

P.S. Found nothing, but I guess I did non enter the correct word in german. Can you give me the string to search for (or, better, the link)?
Found! It's also discussed in the forum. My impossibility to read german doesn't let me go beyond my nose!

I think I will "steal" this mod for my plans of replacing the signal lights with legal LED ones there is a Twizy driver called Max Jäger who replaces the ones he had with LED signal lights and DRL in one unit. Problem is though that here in Germany the DRL has to be dimmed or switched off if they are too close to the signal lights. He is using a control box that dims the DRL and makes it fade on and off, but this is a bit too "fancy" for me

I had a similar circuit years ago in my Polo, I had extra parking/position lights installed in the signal lights housing and used two relais, resistor and capacitor to make it work.

green_fox schrieb: Problem is though that here in Germany the DRL has to be dimmed or switched off if they are too close to the signal lights.

The same here in Italy. This is the reason of my mod.

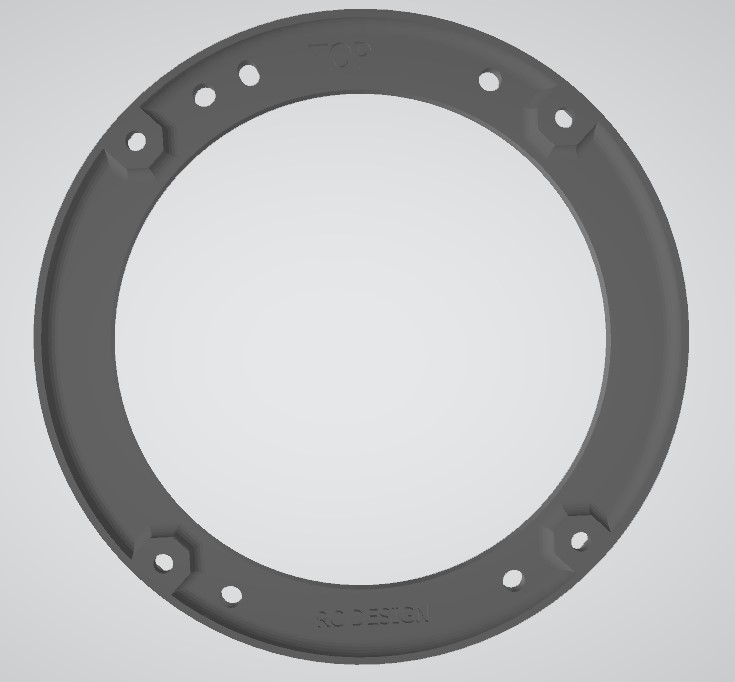

Hier noch einen versuch die hintere befestigungsring fertig zu bekommen mit 3D druck damit die lampen einfach eins auf eins ausgewechselt werden konnen ohne die wieder ganz neu aus richten zu mussen:

mann soll dazu 3 M4 schrauben (am besten inox) benutzen und dazu passenden M4 nuten pro lampe. Auch brauchte man dann noch 3 federn pro lampe als distanzhalter.
Bitte die STL auch wieder nur fur forum mitglieder und geine commerze erlaubt!
MFG aus Belgien
RCoolen

Delvecchio schrieb:

green_fox schrieb: Problem is though that here in Germany the DRL has to be dimmed or switched off if they are too close to the signal lights.

The same here in Italy. This is the reason of my mod.

I think I will try and see if I can create a circuit board plan with Eagle (been ages though that I worked with it xD ) and if I can build a small board then with the layout. Will take a few weeks though since I am quite busy right now.

rcoolen schrieb: Hier noch einen versuch die hintere befestigungsring fertig zu bekommen mit 3D druck damit die lampen einfach eins auf eins ausgewechselt werden konnen ohne die wieder ganz neu aus richten zu mussen:

mann soll dazu 3 M4 schrauben (am besten inox) benutzen und dazu passenden M4 nuten (!achtung 8mm durchmesser anstatt die normale 7mm (=mein fehler), oder ihr nimmt gleich M5 boltzen und m5 nuten) pro lampe. Auch brauchte man dann noch 3 federn pro lampe als distanzhalter.
Bitte die STL auch wieder nur fur forum mitglieder und geine commerze erlaubt!
MFG aus Belgien
RCoolen

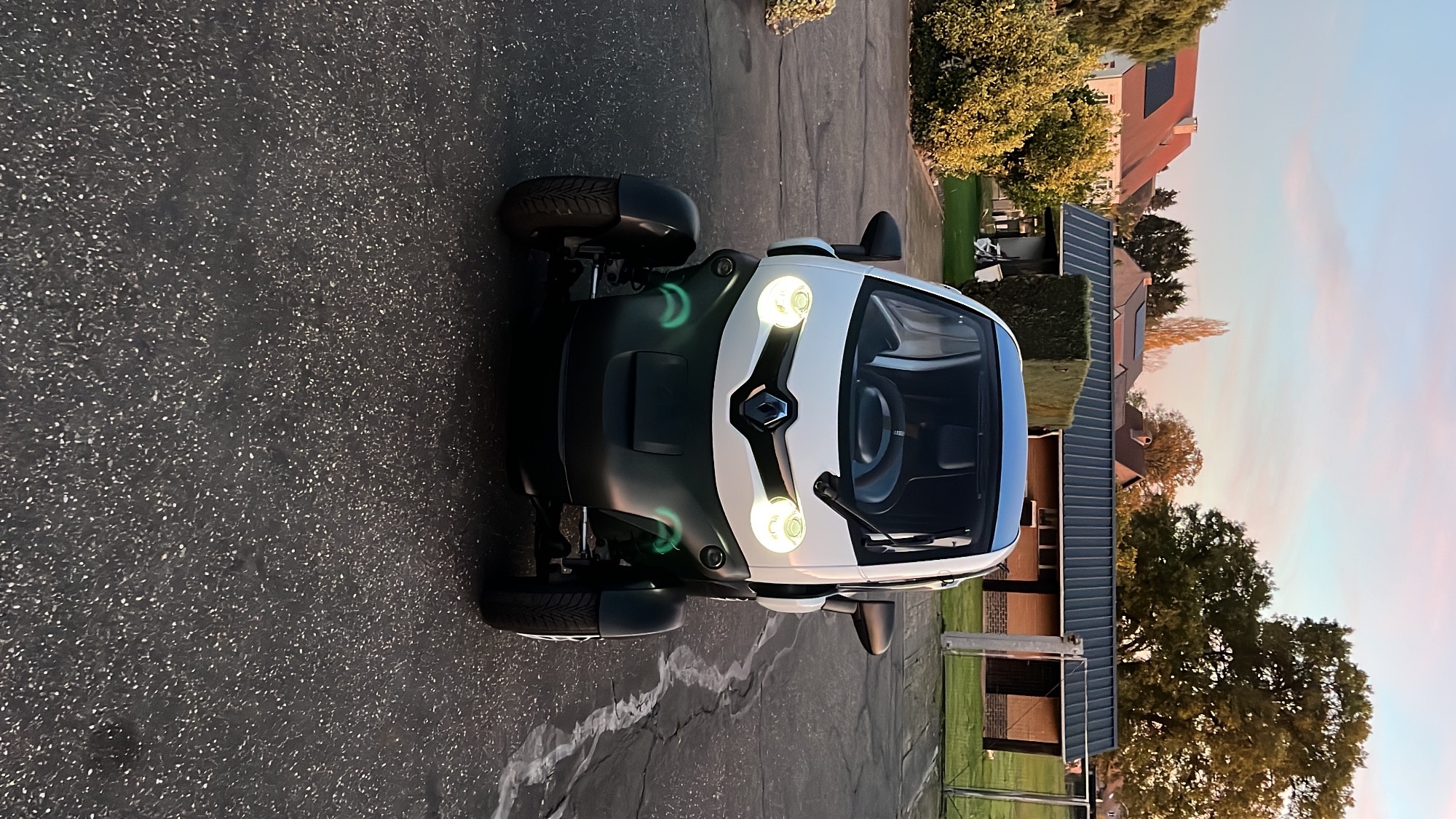

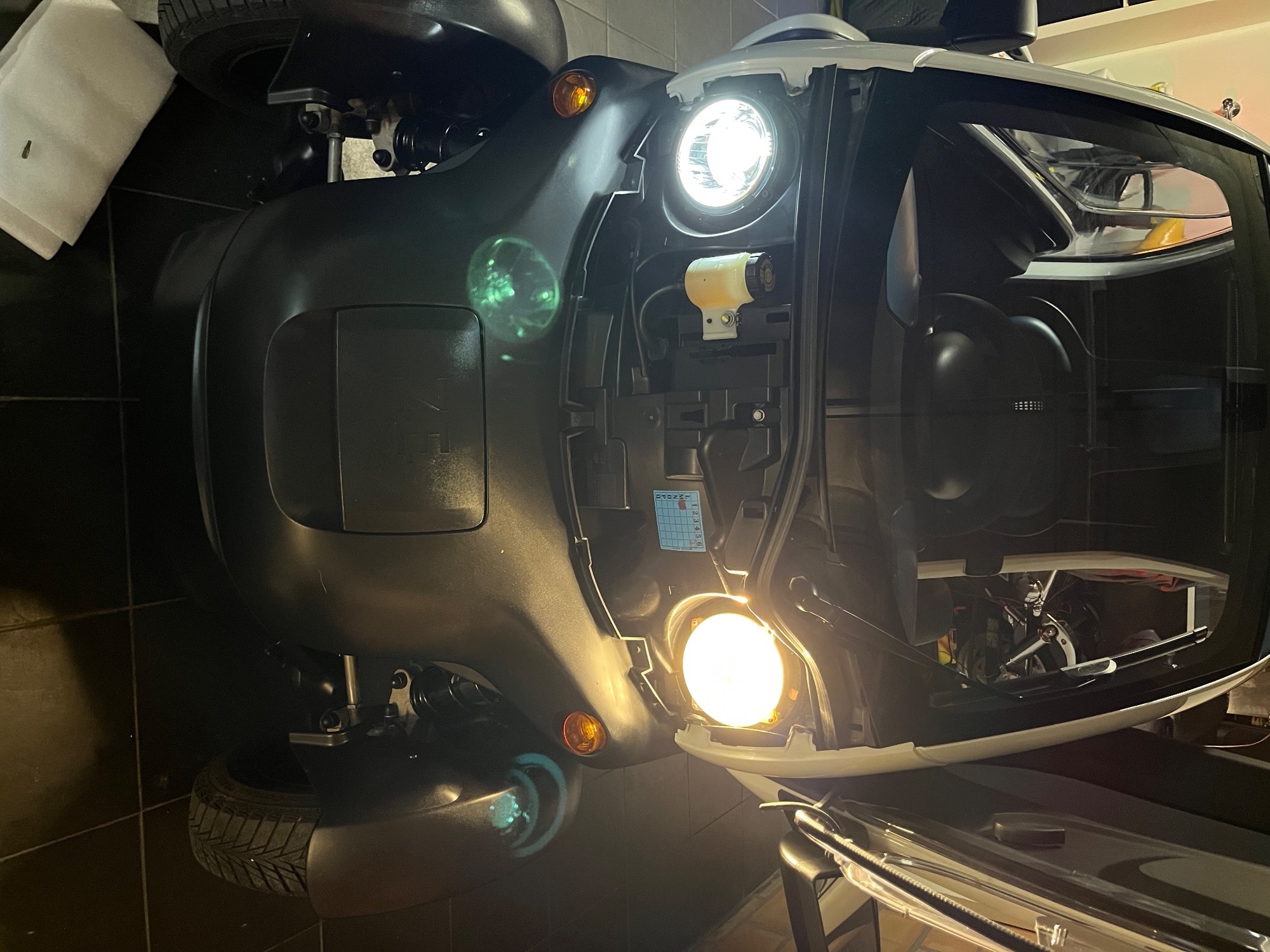

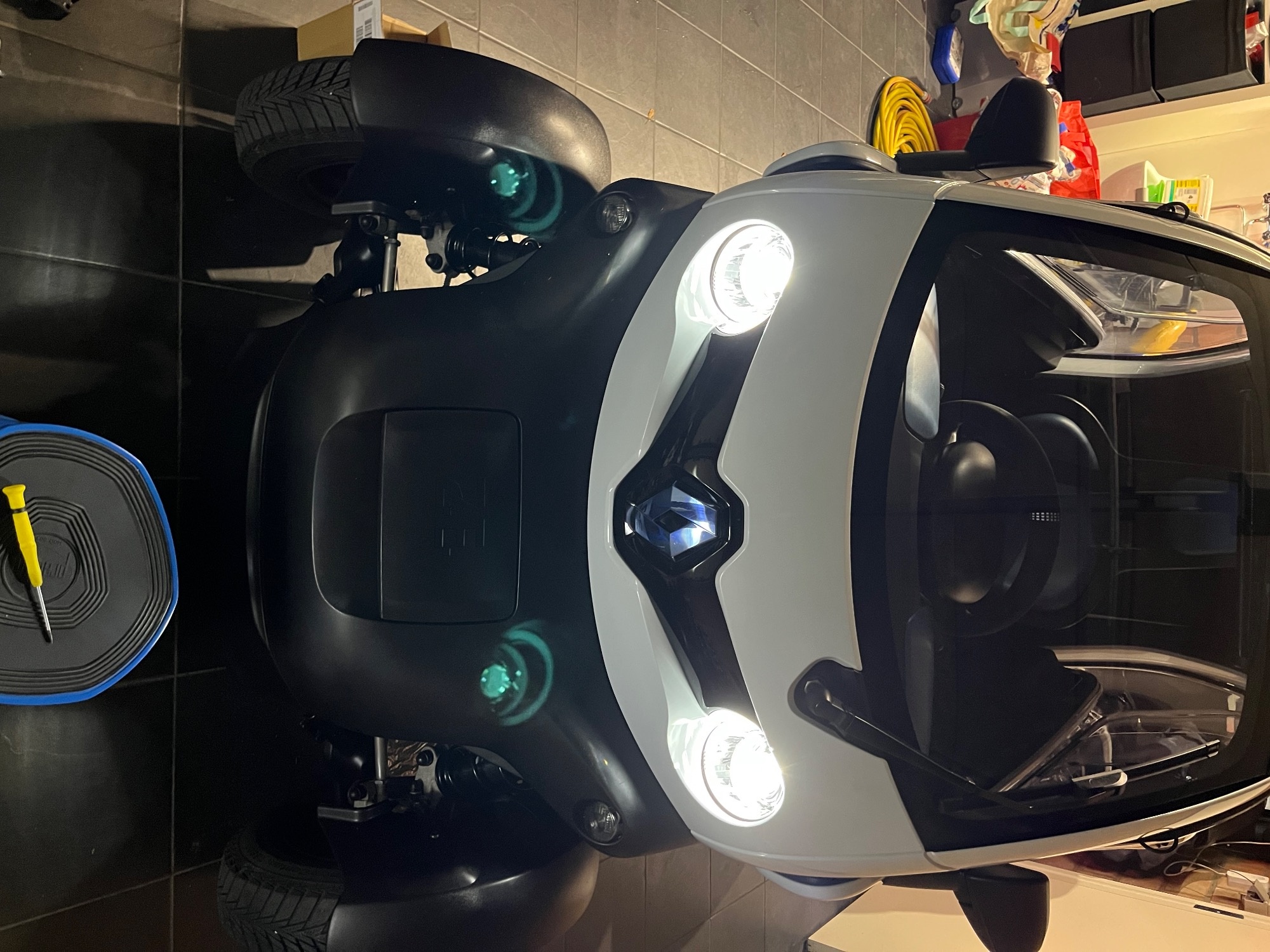

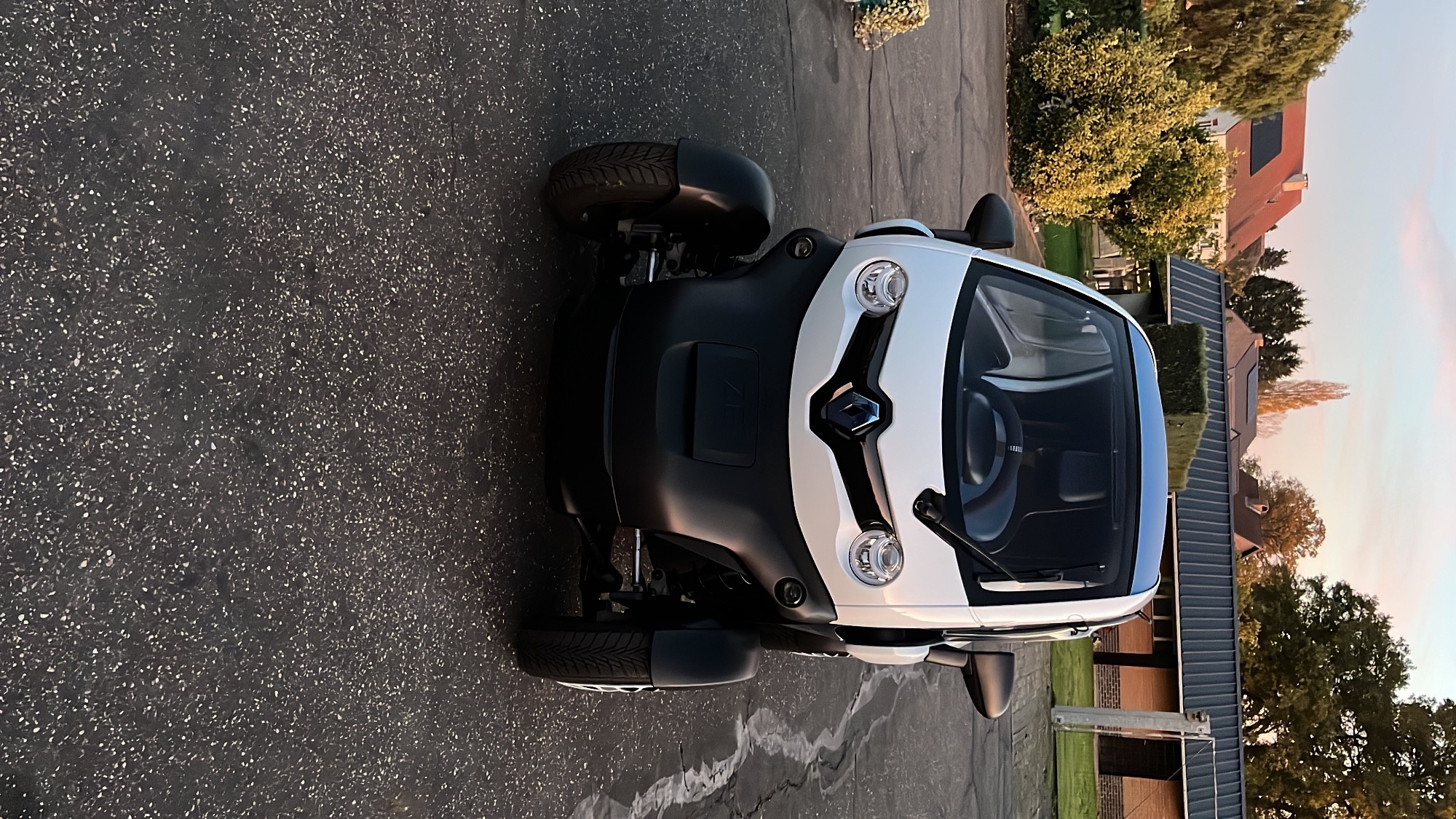

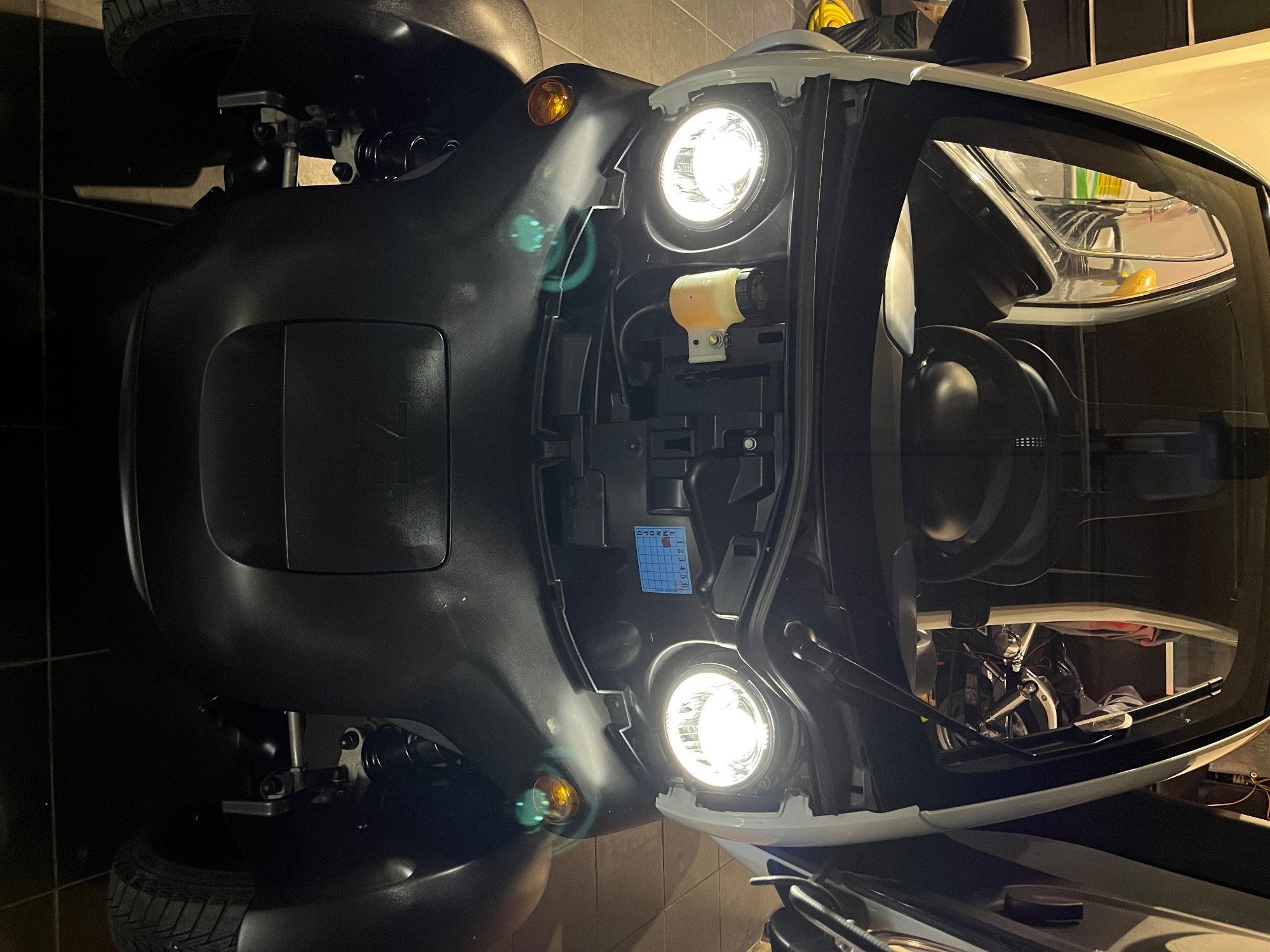

Heute die lampen verbaut und die vordere blinker durch hella blinker erzetzt. Dabei auch die turheber noch erzetzt durch die von alexakos. Jetzt nur noch die hintere mal austauschen

Sieht super aus!
