LED Scheinwerfer für den Twizy ?

Akku61 schrieb:

JPB schrieb: Du musst aber drauf achten, dass diese nicht zu hell sind. Es gibt maximal zulässige Lux nach vorne. Wen die Motorrad Scheinwerfer schon hell genug sind, können diese in zweifacher Ausführung zu hell sein (und Blenden)

Sicher, dass es diese Vorschrift immer noch gibt?
!

Ja. Darf insgesamt eine gewissen Menge nicht überschreiten.

JPB schrieb: Du musst aber drauf achten, dass diese nicht zu hell sind. Es gibt maximal zulässige Lux nach vorne. Wen die Motorrad Scheinwerfer schon hell genug sind, können diese in zweifacher Ausführung zu hell sein (und Blenden)

Sicher?
Wenn ich einen Scheinwerfer mit z.B.1000 Lux nehem und dann noch einen Zweiten mit 1000 Lux, bleibt das bei 1000 Lux.
Ich kann auch nicht mit zwei 4er Bohrern ein 8ter Loch bohren!

Die Vorschriften in punkto Zulassung von Leuchtmitteln und Scheinwerfern gelten auch für L7e... weiter vorne im Thread ist doch das betreffende Dokument der StVo bzw. der EU drin...

Die jew. "Leuchtstärke" wird im übrigen mittels der "Referenzzahl" angegeben und darf insgesamt 100 nicht übersteigen. Also max. 50 pro Seite.
Schnöde H4 haben im Schnitt 17,5

... Referenzzahl für das Fernlicht aus Scheinwerfern nach europäischen Regeln. Sie steht auf den Scheinwerfern in der Nähe des runden E-Zeichens. Früher war das Ganze ins Glas eingegossen. Heute finden sich die Angaben irgendwo auf dem Gehäuse. Theoretisch und per Vorschrift sollen sie spätestens nach dem Öffnen der Motorhaube ins Auge fallen. Manchmal ist aber leider eine akribische Suche notwendig

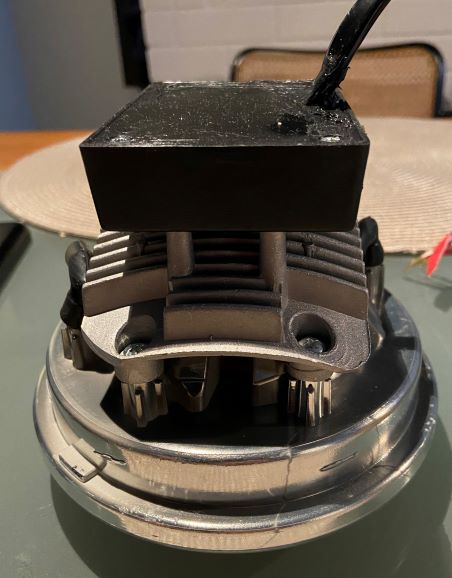

Hier noch ein paar Bilder wie es mit Monkey LED Scheinwerfereinsatz weitergegangen ist.

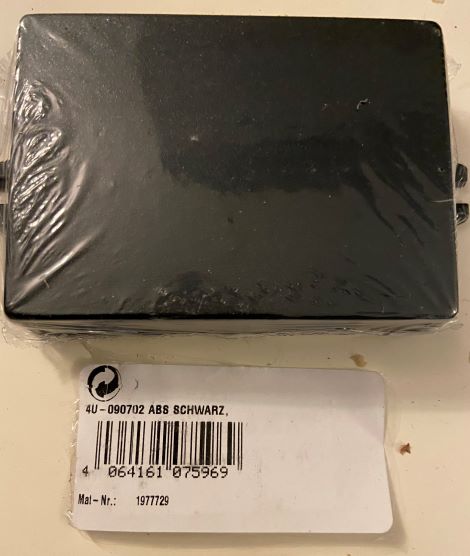

Gehäuse vom Conrad gekauft 2x3€

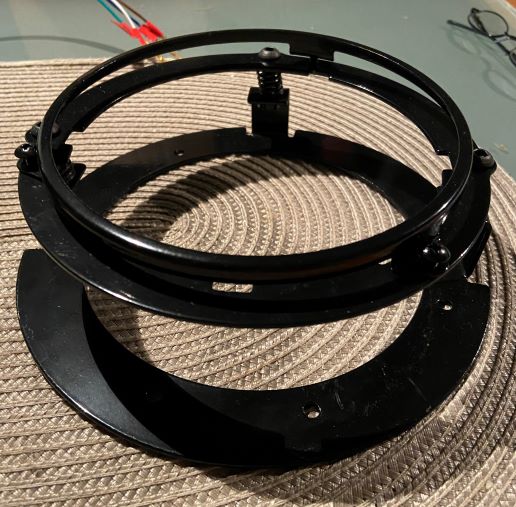

Befestigungsringe vom Alibaba 30 €

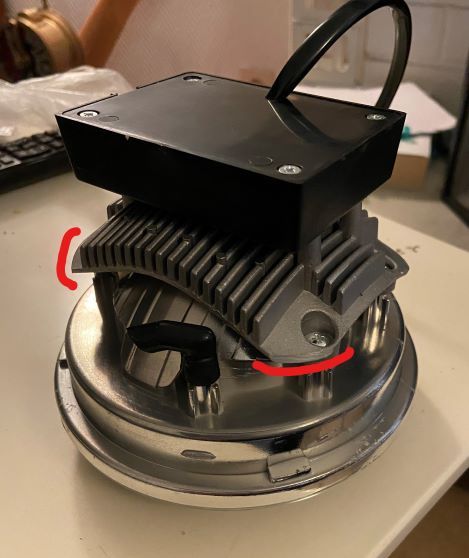

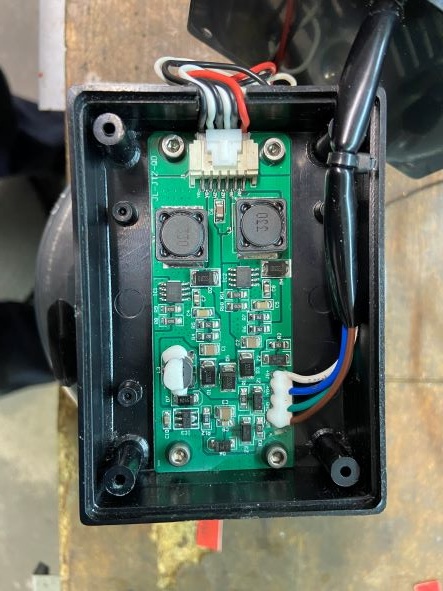

das Plastikgehäuse etwas angepasst. Die Platine 2mm gekürzt.

Den Alu Kühlkörper etwas abgeschliffen.

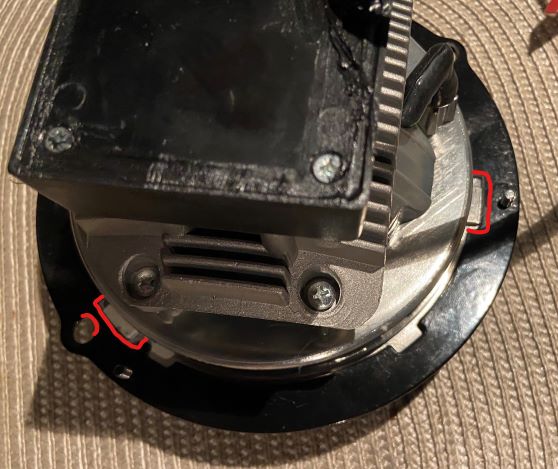

Den Befestigungsring etwas befeilt (Aussparungen und 3x Langlöcher.)


Dann passt der neue Einsatzt genau in das Loch des alten H4 Reflektors.
Die alten Befestigungs / Einstellschrauben halten auch den neuen LED Einsatz.

Bin mal gespannt auf die Ausleuchtung im eingebauten Zustand.........schönes Projekt.....

@Berthold
Gibt es schon neue Bilder vom fertigen Einbau und der Ausleuchtung bei Nacht? Bist du zufrieden?

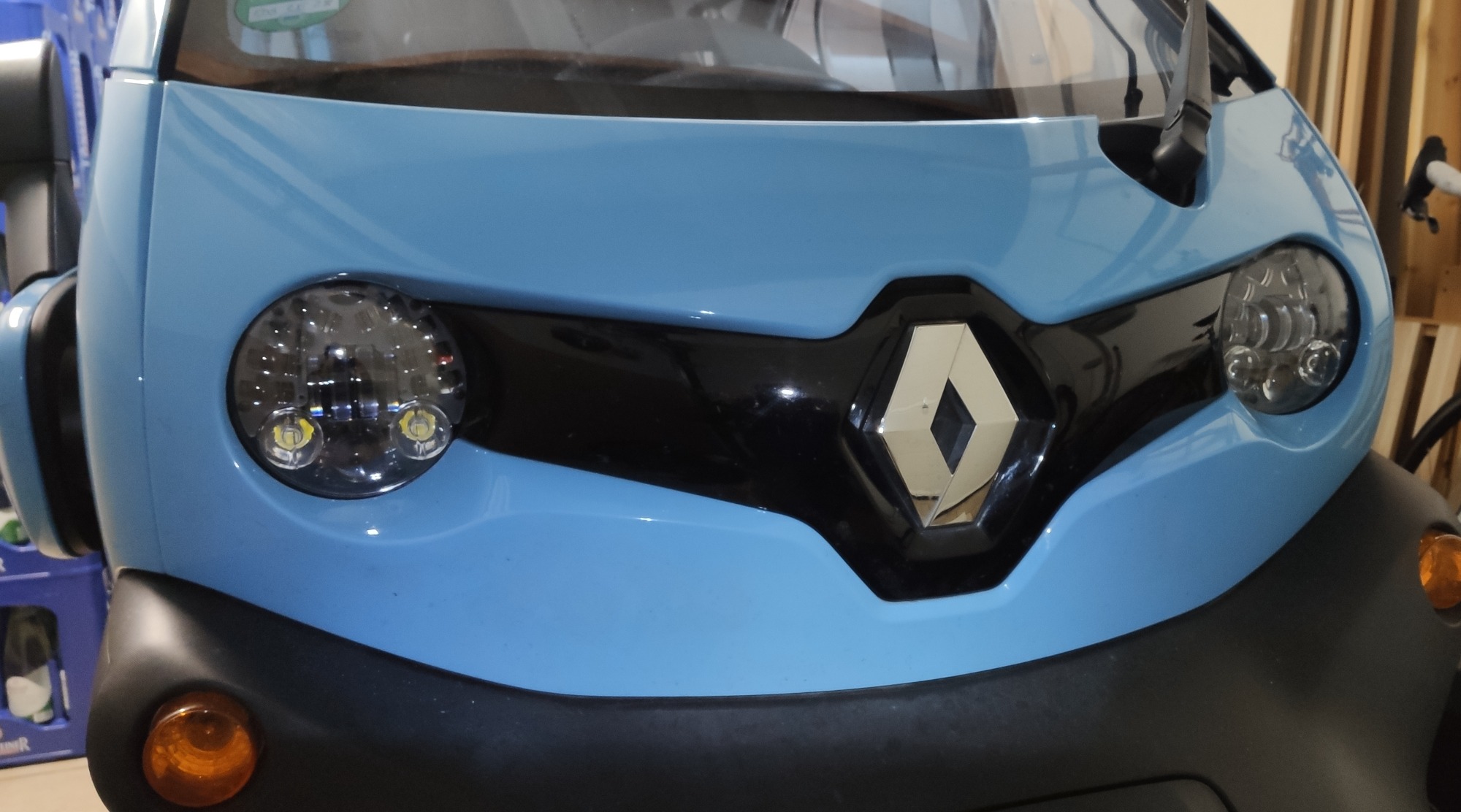

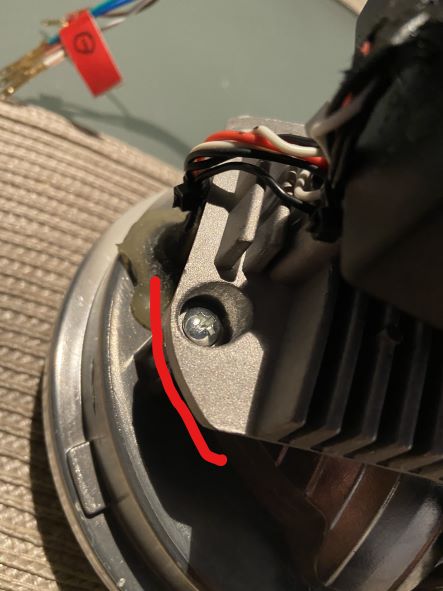

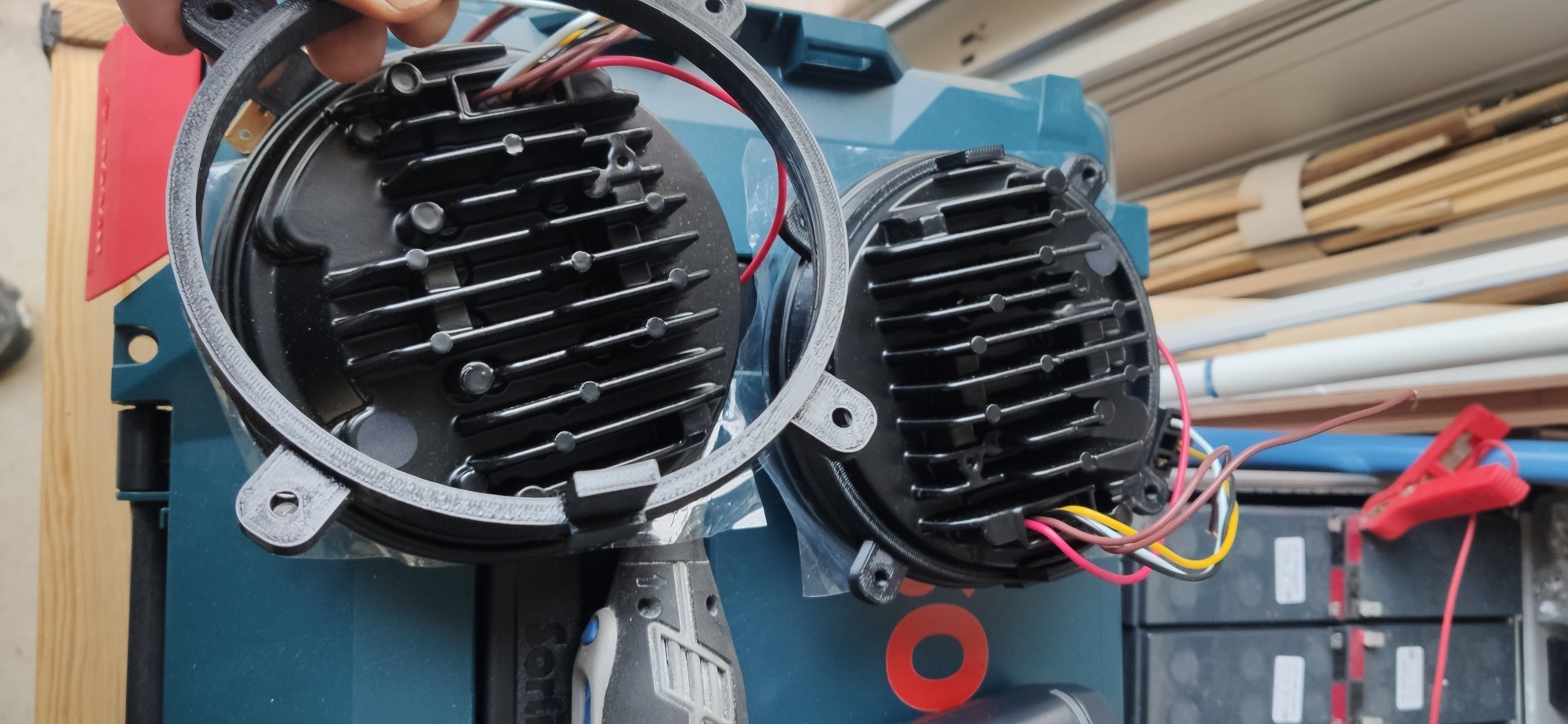

Alternativ sieht es mit den Leuchten von Bittner (für Harley) und Montageringen aus 3D Druck (Datei aus dem Forum) so aus:

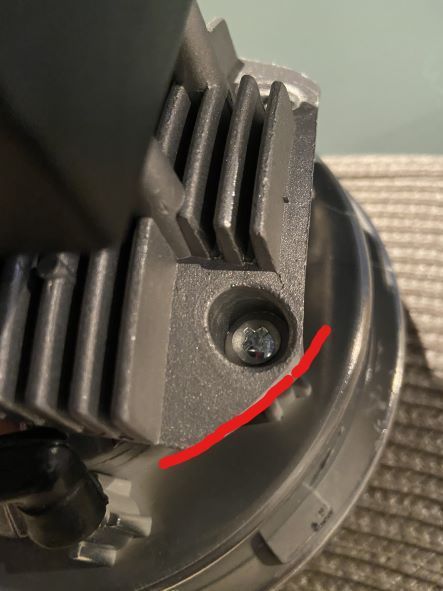

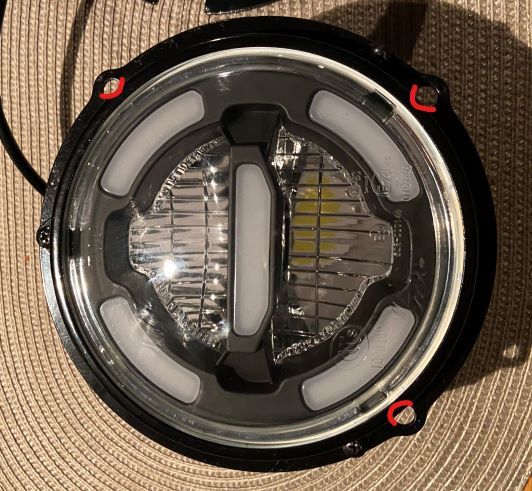

Die Ringe müssten geringfügig bearbeitet werden (im Bereich der seitlichen "Nasen".
In Position gehalten werden sie mit 2K "Für immer Kleber".

Einbau heute im Laufe des Sonntags - Coronaiso soll ja auch für was gur sein...

Gruß Flo

Ah jetzt weiß ich was ich machen wollte, die Version von den Ringen nochmal überarbeiten die Nasen oben können eigentlich weg, das sind Relikte von der Befestigung der alten Scheinwerfer die ich zuerst drin hatte.

H4

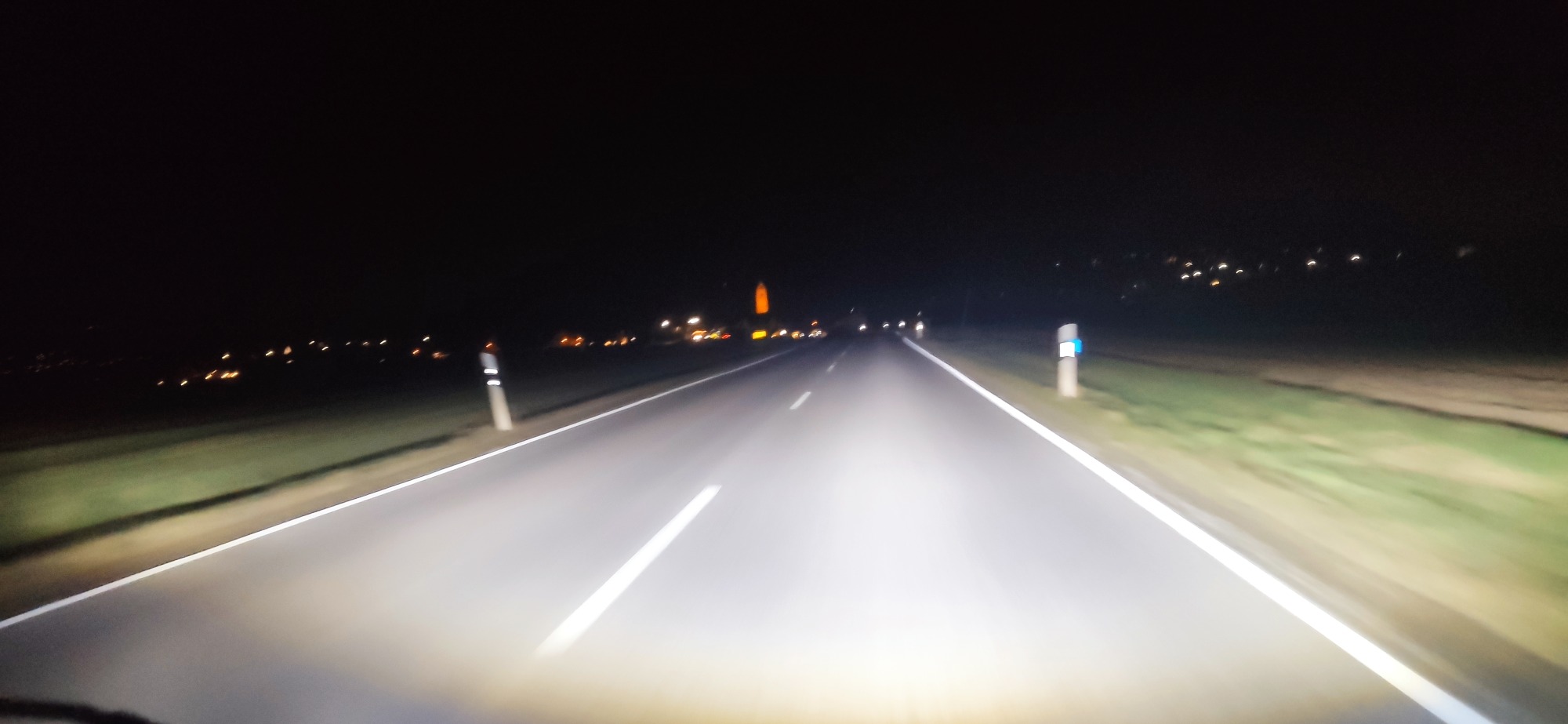

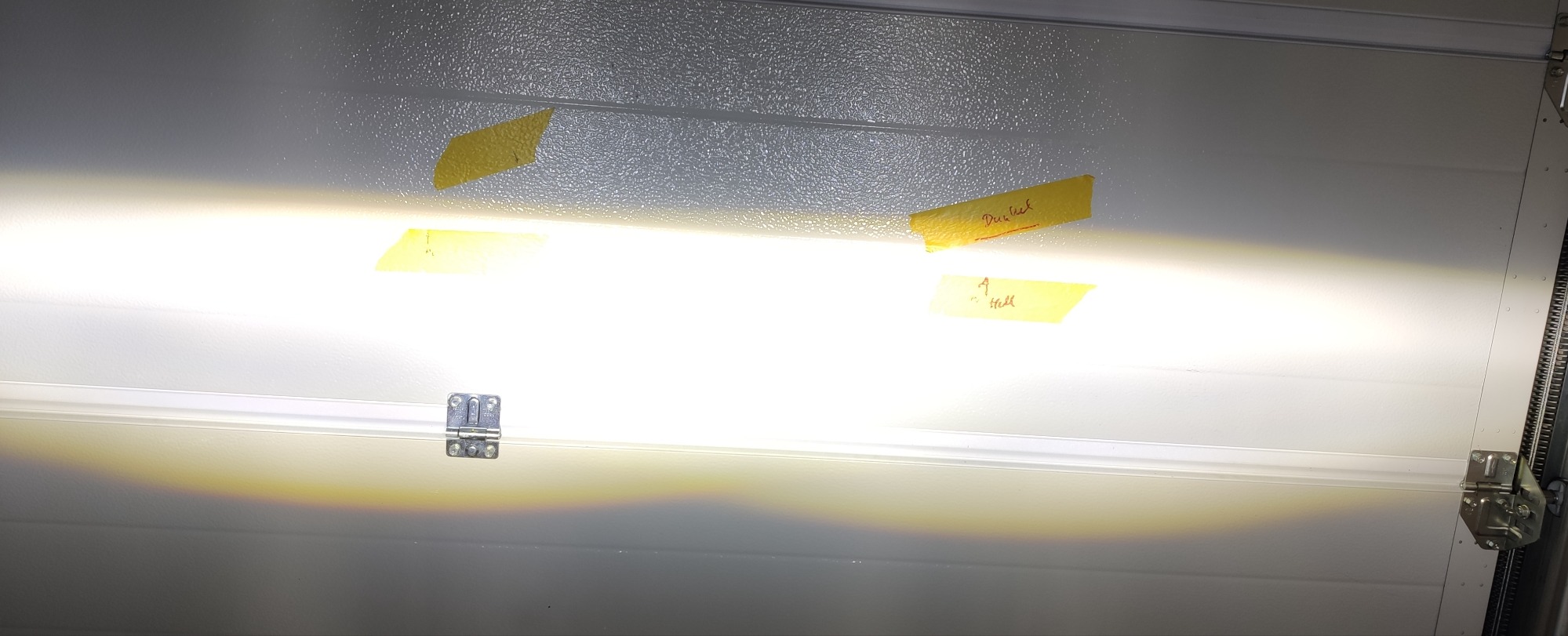

LED

Cool, die haben nicht mal die Twizy typischen "Flöckchen". Die bleiben nämlich wenn man nur die Leuchtmittel tauscht.

Green_Pirate schrieb:

H4

LED

Mit E-Prüfzeichen? Hast nen Link zu den Lampen?

Und hier jetzt die finalen Bilder vom Umbau auf die Motorad Led Scheinwerfereinsätze Honda Monkey.

Da ich gerne alles einfach Rückbaubar halte habe ich am Scheinwerferloch des Twizys nichts verändert.
Die drei Schrauben welche die originalen Scheinwerfereinsätze halten halten auch LED Einsätze. Per angepasstem Metallring. ( siehe pre Post )
Eingestellt wird wie im Original. Zur Kontaktierung haben ich für ca. 10 € zwei H4 Stecker an die LED-Einsätze konfektioniert.
Der Standlichtdraht bekommt einen Gold-Mini-Bananen Stecker/ Buchse ( aus der Modellbaukiste).
Damit ist alles per Plug and Play rückbaubar wenn der Tüv nörgeln sollte.
Etwas abgefeilt wurden nur die Twizy-Seitenteile dort wo sie an die LED Einsätze grenzen das fällt aber nicht auf und ist auf den Bildern nicht zu sehen.

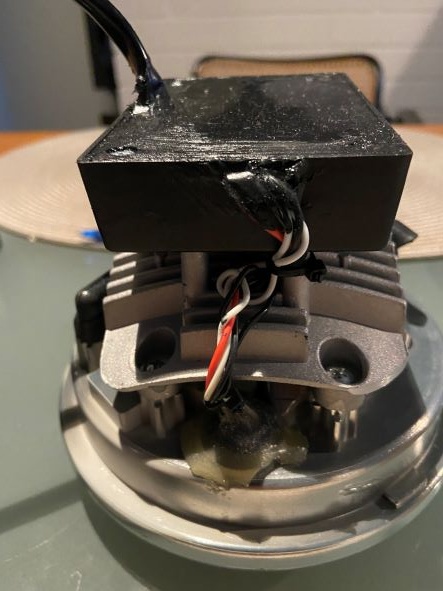

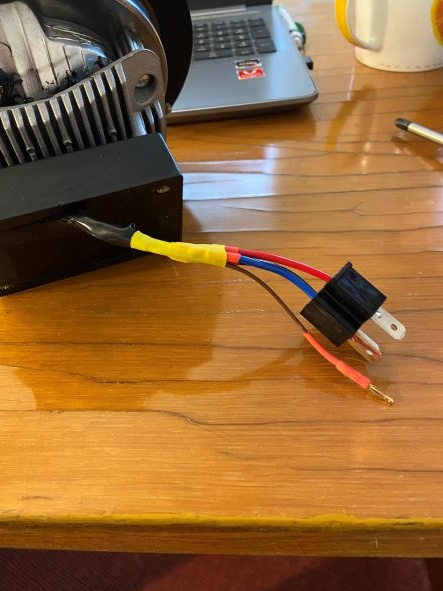

Die LED mit angelöteten H4 Steckern und Mini-Banane .

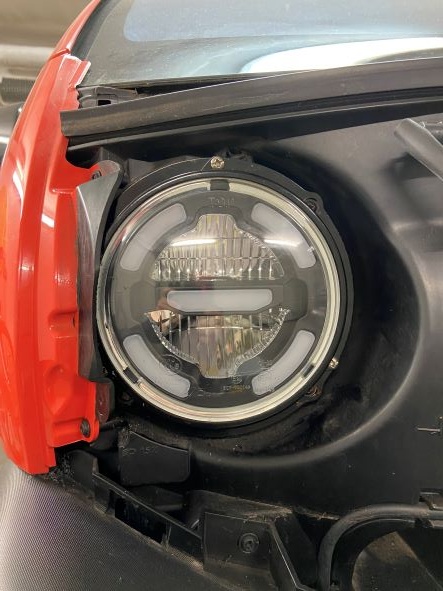

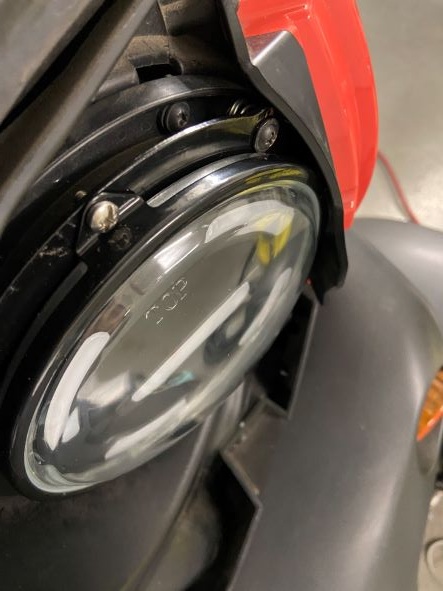

LED Einsatz mit Adapterring in finaler Position.


LED Einsatz von vorne

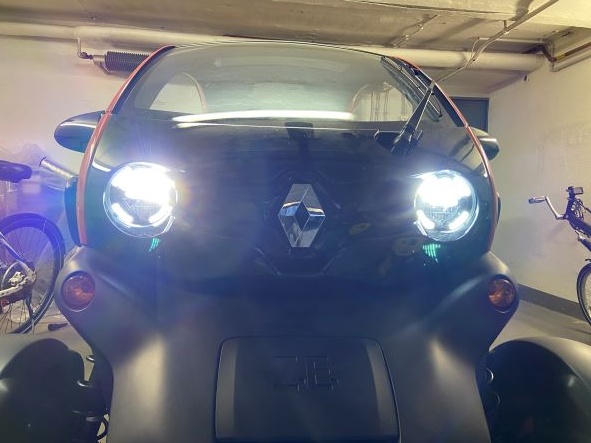

In voller Pracht.


Bilder welche die Ausleuchtung der Straße bei Nacht dokumentieren kommen noch.
Ich warte auf laue Abende an denen das Shooting spaß macht.

Saubere Arbeit!

Bonsai-Bonze schrieb:

Green_Pirate schrieb:

H4

LED

Mit E-Prüfzeichen? Hast nen Link zu den Lampen?

Ich habe bei Bikeshop Bittner eingekauft. Er hat einige und immer wieder verschiedene 5 3/4" Leuchten.

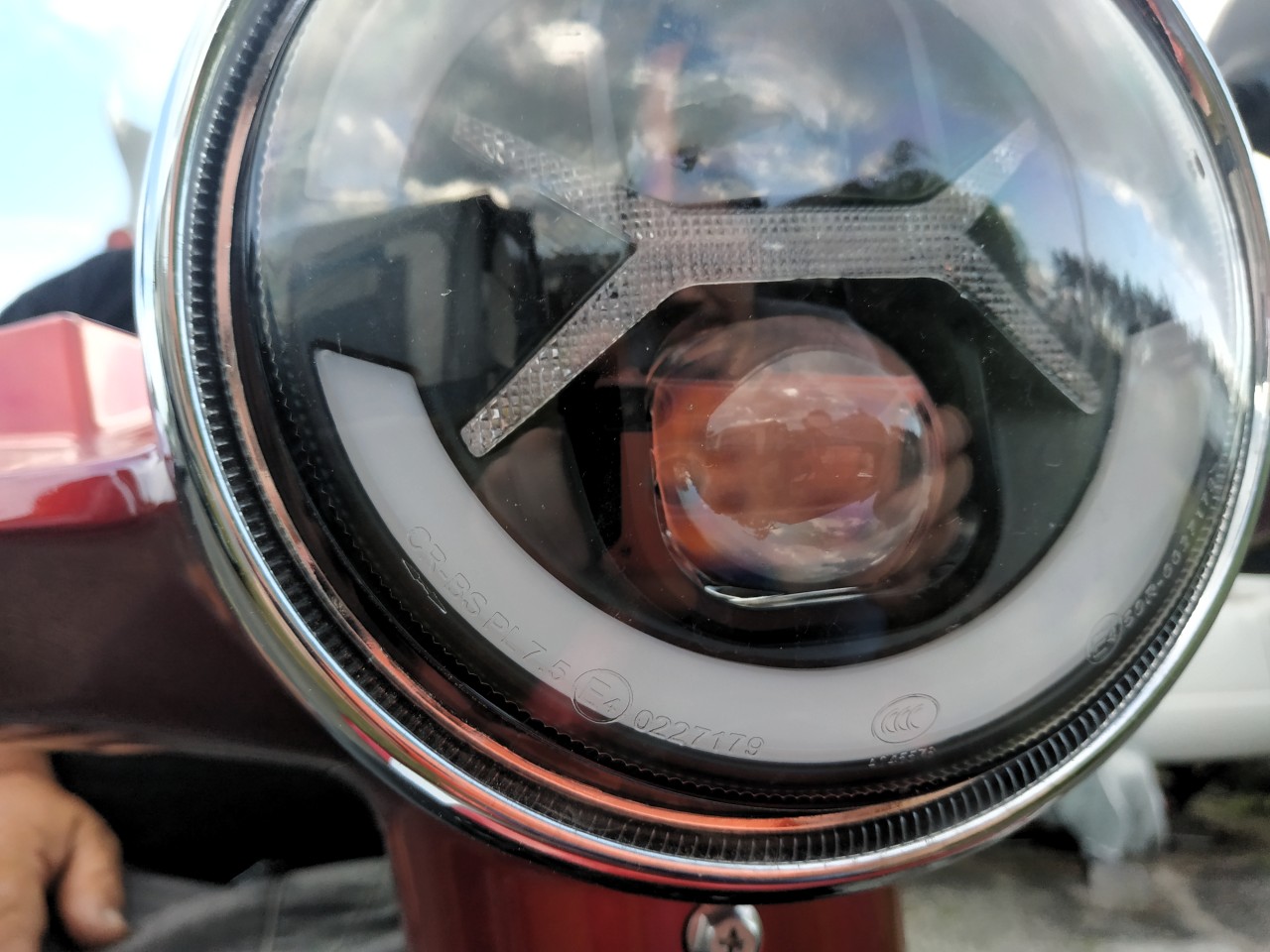

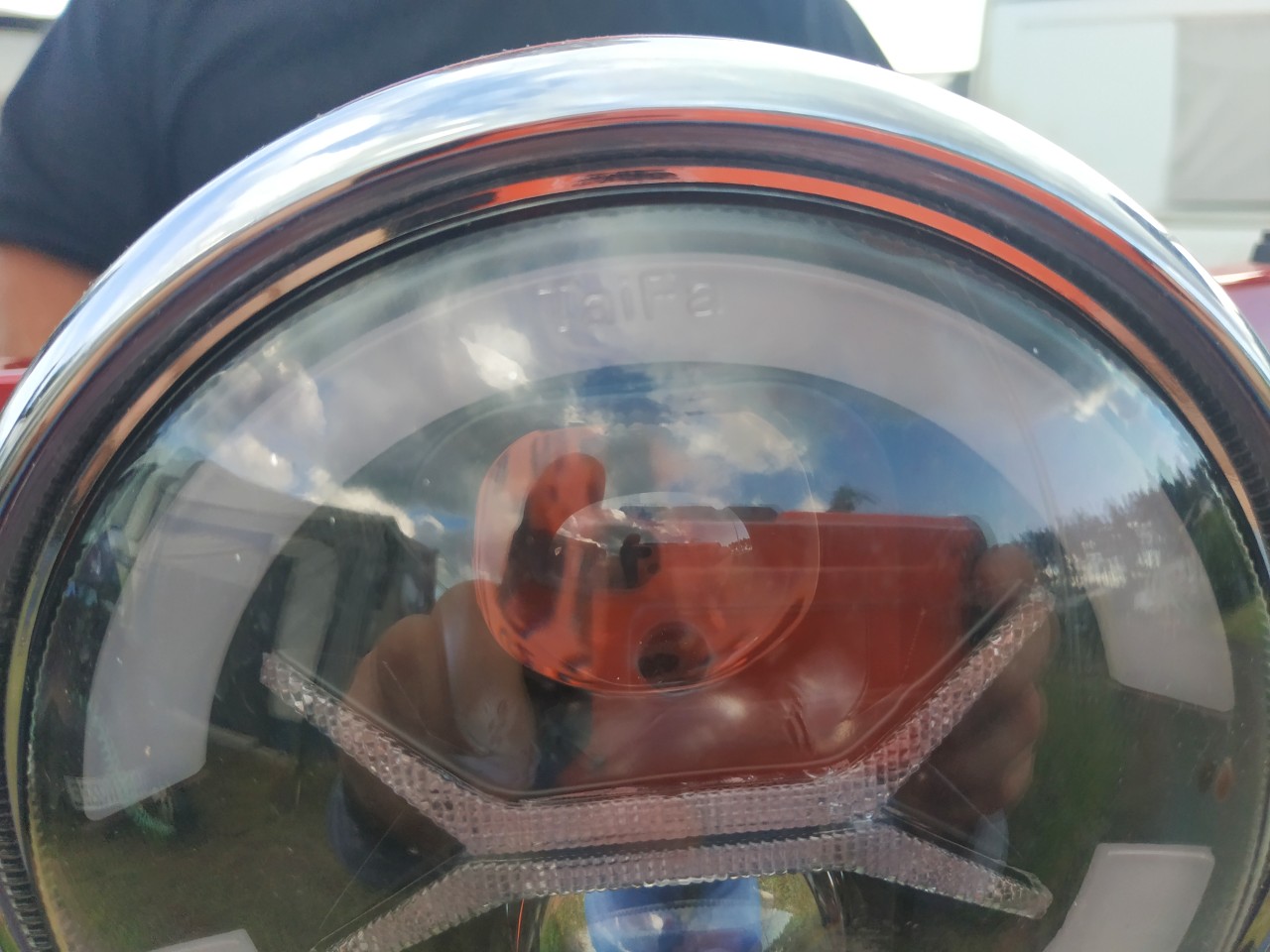

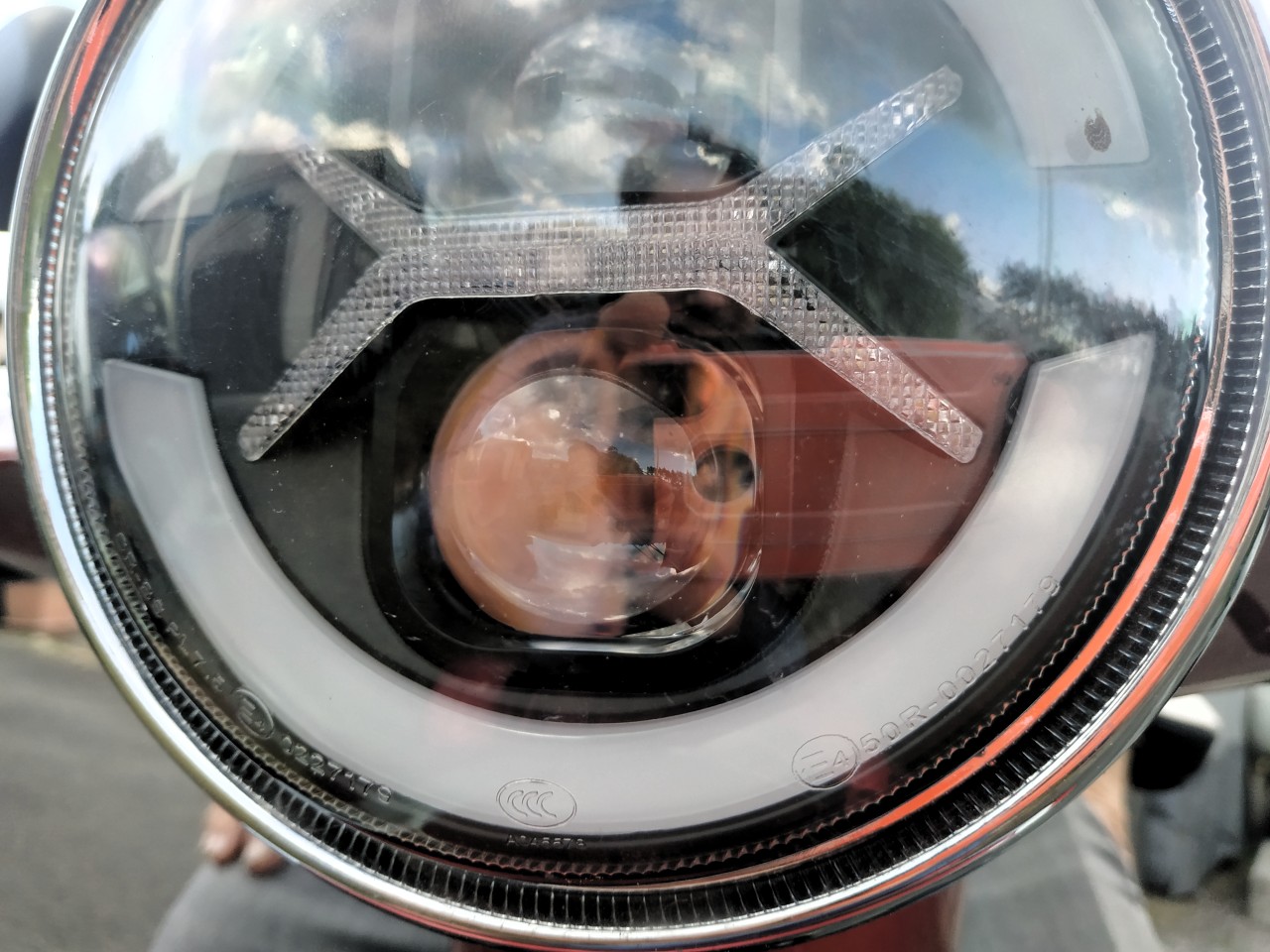

Neulich sah ich an einem E-Trike einen zugelassenen LED-Scheinwerfer.

Rolektro-Scheinwerfer
rolektro.de/rolektro-ersatzteile/rolektr...-25-v.3/28560/trike25v3-scheinwerfer-led
Kostet 89 Euro das Stück beim Hersteller des Fahrzeuges.
Antwort auf Mailanfrage:

Der Scheinwerfer verfügt für unsere Fahrzeuge über ein E-Prüfzeichen und ist mit Fernlicht, Tagfahrlicht und Abblendlicht versehen.
Die Größe beträgt ungefähr 14 cm / 5,5Zoll.

Meiner Meinung nach sind da alle Kennzeichnungen für eine ECE-Zulassung drauf.
Der einzige Unterschied zu der vorhergesehenen Verwendung ist, dass der T nur C/R macht, aber das kann der Lebensdauer des Scheinwerfers nur zuträglich sein.







Manko:
Kein Positionslicht.

Lösung: Motorrad- oder Anhänger Positionslichter neben den originalen Blinkern anbringen, die Türen stören beim Öffnen nicht.

Es gibt wohl auch LED-Kombinationsleuchten (Blinker mit Positionslicht), die in die Aussparungen der Hella-Bilnker (55 mm) passen sollen, finde die aber gerade nicht.

Oder Motorradblinker wie diese anbringen:
amzn.to/3QemHyW
(35 Euro für ein Paar animierte Kirmesblinker, die aber dann umso mehr auffallen)
Die Links sind Affiliate-Links, sorry, aber die sind kürzer und die tun ja niemandem weh. Hoffe ich.

Und dazu die Helle-LED-Positionsleuchten anstatt der T-Blinker verbauen:
amzn.to/3tk2BcB
(unverschämte 37 Euro das Stück!)

Weniger als die Hälfte kosten die hier:
amzn.to/38TzkhT
(13 Euro für Glühlampen)

LED-Scheinwerfer von Hella:
M133 LED soll sich laut Mail von Hella für eine Umrüstung eignen:
amzn.to/3tgHB6u
Für 230 Euro das Stück kann man sicherlich eine exzellente Qualität erwarten. Wäre es mir nicht wert.
Kein Tagfahrlicht, aber Positionsleuchte. Quasi 1:1 Ersatz für den originalen Scheinwerfer.

Wie dem auch sei: Ich habe noch andere Baustellen und die Scheinwerfer kommen ganz zum Schluss dran.
Ich sammele aber schon mal Infos. Wenn es so weit ist, will ich kaufen und nicht suchen.
Aber vielleicht hilft das ja jemandem?
