Type 2 Buchse

dingdong
Platinum Boarder
Die Macht möge uns helfen zu überleben

Beiträge: 4482
Dank erhalten: 2912

18 Mär 2026 12:22 #278788 von dingdong

Type 2 Buchse

Pfälzer68 schrieb: Tut es auch heute noch.

.Nicht ganz, heute muß explizit auf VD und CR geachtet werden. In meiner Anfangszeit brauchte man das nicht. Keine 2 Reed Kontakte oder Schalter.
Einfach freischalten mit Karte oder Anruf, dann flutschte der Strom.

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Pfälzer68
Platinum Boarder

Beiträge: 9452
Dank erhalten: 6099

18 Mär 2026 22:43 #278810 von Pfälzer68

Type 2 Buchse

Echt? Also zumindest in Kempten tut der 08/15 Typ2-auf-Schuko an den Ladepunkten mit Typ2 Dose ohne Schalterchen. Das müsste auch mit der Einbaudose gehen. Oder sind die Lader mit festem Typ2 Kabel allgemein "pingeliger"?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

dingdong
Platinum Boarder
Die Macht möge uns helfen zu überleben

Beiträge: 4482
Dank erhalten: 2912

19 Mär 2026 08:28 #278817 von dingdong

Type 2 Buchse

Pfälzer68 schrieb: Echt? Also zumindest in Kempten tut der 08/15 Typ2-auf-Schuko an den Ladepunkten mit Typ2 Dose ohne Schalterchen. Das müsste auch mit der Einbaudose gehen. Oder sind die Lader mit festem Typ2 Kabel allgemein "pingeliger"?

Du hast schon Recht.
Es gibt immer noch genug Säulen die problemlos Strom geben.

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!

Folgende Benutzer bedankten sich: Drakoon1964, Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Fachwerkhaus
Senior Boarder
Wer braucht ein SUV wenn er einen Twizy hat.

Beiträge: 130
Dank erhalten: 154

19 Mär 2026 11:22 #278818 von Fachwerkhaus

Type 2 Buchse

Hallo liebe Twizyfahrer,

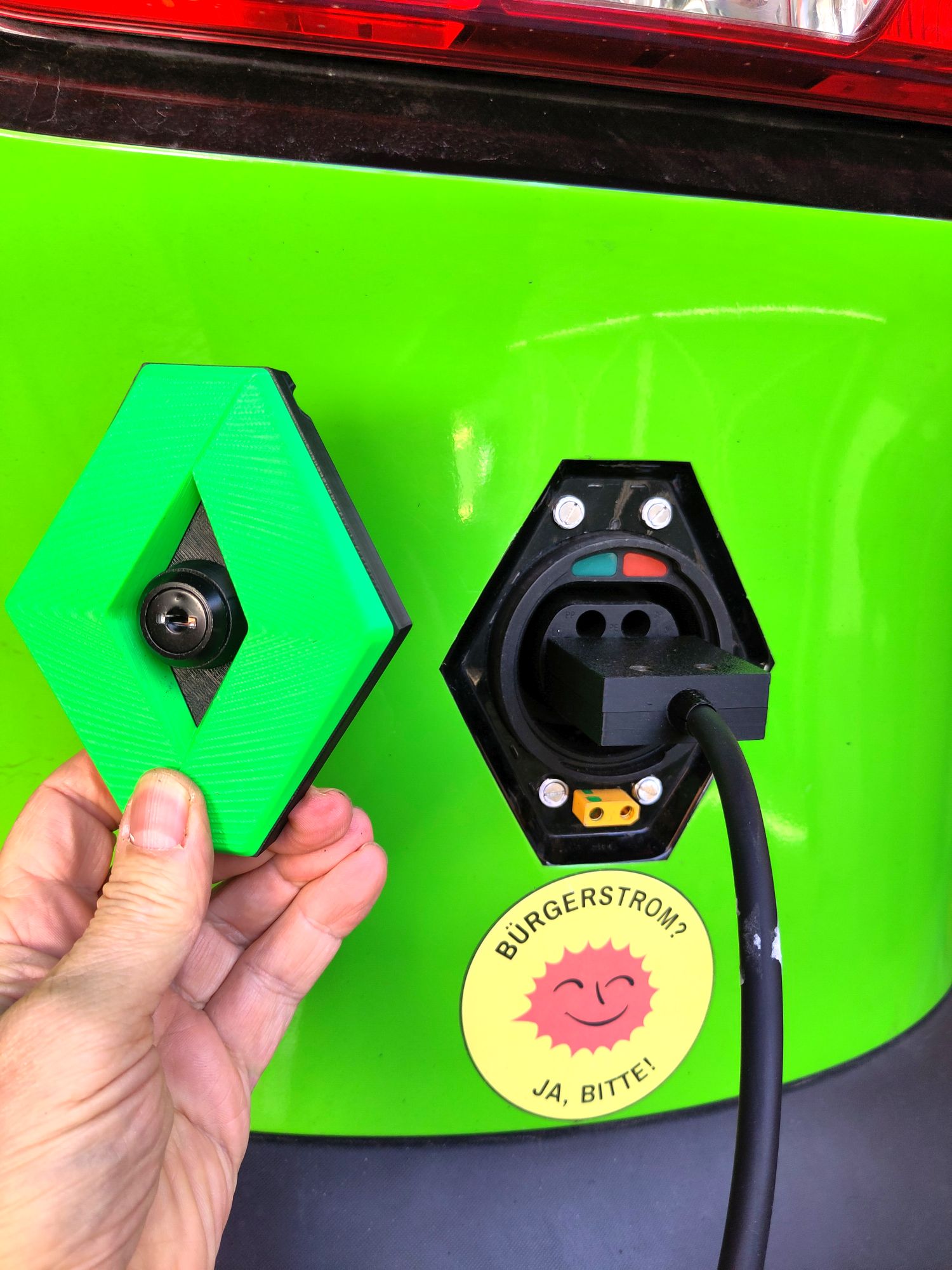

ich wollte Euch hiermit mal meine Type-2 Buchse vorstellen. Ich habe sie hinten unter dem Renault-Embelm eingebaut.
Da ich seit einer Woche einen 3d-Drucker habe, habe ich mir gleich mal einen Typ2-1phasigen-Stecker (meine funktionale Version) sowie den Typ2-Deckel mit Renault-Emblem gedruckt.

Ich denke, das ist mir recht gut gelungen. Bisher ist das Projekt nur für's Zuhause laden. In Zukunft sollen an die anderen beiden (noch fehlenden Pins) zwei Zusatzlader zum schneller Laden angeschlossen werden.
Ich habe den selbst umgebauten


11kWh Akku. Die Lade-LED's fehlen noch sowie die Ladesteckerverriegelung.

Gruß Tobias

08/2013 Twizy Technik 80
12/2020 Twingo Electric
06/2025 Zweittwizy rot

Anhänge:

Folgende Benutzer bedankten sich: Akku61, Rebound, dingdong, Goldbacher, Ulli-et-Tom, GeölterBlitz, Jack-Lee, lip, FlipFlop, Schrauber56, RolandE

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

dingdong
Platinum Boarder
Die Macht möge uns helfen zu überleben

Beiträge: 4482
Dank erhalten: 2912

19 Mär 2026 12:50 #278820 von dingdong

Type 2 Buchse

Schaut gut aus.
Wie hast Du das mit dem Schloß gelöst?
Vielleicht mal ein Bild von der Rückseite.

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Fachwerkhaus
Senior Boarder
Wer braucht ein SUV wenn er einen Twizy hat.

Beiträge: 130
Dank erhalten: 154

19 Mär 2026 13:00 #278821 von Fachwerkhaus

Type 2 Buchse

Schwarzes Briefkastenschloss von Amazon . Die Schlossplatte greift in die Nut der Typ2-Buchse. Normalerweise hat diese Typ2-Buchse einen runden Drehdeckel .

Gruß Tobias

08/2013 Twizy Technik 80
12/2020 Twingo Electric
06/2025 Zweittwizy rot

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Pfälzer68
Platinum Boarder

Beiträge: 9452
Dank erhalten: 6099

19 Mär 2026 14:52 #278822 von Pfälzer68

Type 2 Buchse

Bilder, Bilder, Bilder!!!

Folgende Benutzer bedankten sich: Rebound, dingdong

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 4659
Dank erhalten: 2227

19 Mär 2026 15:56 #278824 von Goldbacher

Type 2 Buchse

Fachwerkhaus schrieb: Briefkastenschloss

Dann könnte wohl auch das Schloss vom rechten Handschuhfach passen und man braucht nur einen Schlüssel. Dort kann man etwas anderes, sinnvolles einbauen. (z. B. Nebelschlußleuchtenschalter, Scheibenheizungsschalter)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

schrauber-at-work
Expert Boarder

Beiträge: 390
Dank erhalten: 379

19 Mär 2026 18:26 #278827 von schrauber-at-work

Type 2 Buchse

Nabendmahl,

(z. B. Nebelschlußleuchtenschalter, Scheibenheizungsschalter)

Nee wenn gehört da der Schalter für die Sitzheizung hin.
Nebelschlussleuchte? Scheibenheizung?
Dass eine ist Nonsens, das andere am original Hebel bereits vorhanden.
Find ich Sitzheizung besser untergebracht.
Wie oft benötigst Du eine Nebelschlussleuchte? Bist Du derjenige der diese auf der BAB an hat aber nicht 50 fährt (und mich damit "blendet")?

Fragen über Fragen.....

Gruß sAW

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 4659
Dank erhalten: 2227

19 Mär 2026 19:04 - 19 Mär 2026 19:05 #278828 von Goldbacher

Type 2 Buchse

Ich habe da tatsächlich so einen Schalter mit Kontroll-Lampe. Damit kann ich ums halten zwischen Zusatzbremslicht (OVMS-gesteuert) und Dauerplus (Nebelschlusslucht).
Weil ich gelegentlich langsamer unterwegs bin, als der nachfolgende Verkehr, finde ich das sinnvoll.
Die Sitzheizung wird bei mir aus dem Fahrakku gespeist und der Schalter ist direkt vorne am Sitz.

Letzte Änderung: 19 Mär 2026 19:05 von Goldbacher.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 4659
Dank erhalten: 2227

19 Mär 2026 22:23 - 19 Mär 2026 22:29 #278836 von Goldbacher

Type 2 Buchse

schrauber-at-work schrieb: Bist Du derjenige der diese auf der BAB an hat aber nicht 50 fährt (und mich damit "blendet")?

Das muss wohl jemand ohne Twizy gewesen sein, denn auch dafür gibt es für den Twizy bereits eine Lösung:
www.twizy-forum.de/projekte-twizy/84689-nebelschlussleuchte-hinten?start=15#217174

Foglight-OVMS-Plugin:
www.twizy-forum.de/projekte-twizy/85882-reku-bremslicht-hack?start=120#182801

Letzte Änderung: 19 Mär 2026 22:29 von Goldbacher.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Fachwerkhaus
Senior Boarder
Wer braucht ein SUV wenn er einen Twizy hat.

Beiträge: 130
Dank erhalten: 154

24 Mär 2026 15:05 #279042 von Fachwerkhaus

Type 2 Buchse

Upgrade zu meiner Typ2-Ladebuchse:

Das Schloss hat geklemmt und der Deckel war vorher zum Abnehmen. Das hat mir nicht gefallen und war unpraktikabel.
Somit habe ich die Ladebuchse mit Scharnier und den Schlossriegel nochmals neu gedruckt.

Jetzt kann man das grüne Renault-Embelm einfach noch oben wegklappen und der 3D gedruckte Schlossriegel verschließt beidseitig.

Innen sitzt die Ladedose in einem grauen Kunststoffgehäuse. Als nächstes kommen noch die anderen beiden Phasen sowie der CP- und PP-Kontakt dazu.
Ebenso fehlt noch die rote und grüne LED sowie die Typ2-Steckerverriegelung.

Gruß Tobias

08/2013 Twizy Technik 80
12/2020 Twingo Electric
06/2025 Zweittwizy rot

Anhänge:

Folgende Benutzer bedankten sich: Rebound, Ulli-et-Tom, GeölterBlitz, bb296, RolandE

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

TwizyChrisy
10k Boarder
Der Trend geht klar zum Zweittwizy äähhh....

Beiträge: 20895
Dank erhalten: 13723

24 Mär 2026 17:15 #279045 von TwizyChrisy

Type 2 Buchse

Ja, OK. Das ist atsächlich schon ein bisschen cool

Jetzt noch eine Phase nach vorne zu einer Schuko Dose durchschalten für einen Heizlüfter falls man mal im Winter an einer Ladesäule steht.

Mehr Twizys, mehr Freude.

Folgende Benutzer bedankten sich: Rebound, green_fox

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

dingdong
Platinum Boarder
Die Macht möge uns helfen zu überleben

Beiträge: 4482
Dank erhalten: 2912

24 Mär 2026 20:32 #279051 von dingdong

Type 2 Buchse

Für was ist der XT Stecker unter der Ladebuchse?

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Fachwerkhaus
Senior Boarder
Wer braucht ein SUV wenn er einen Twizy hat.

Beiträge: 130
Dank erhalten: 154

24 Mär 2026 21:43 #279055 von Fachwerkhaus

Type 2 Buchse

Das ist ein XT90 zum direkten Laden des 11kW - Akkus an der PV-Anlage.
Also nur langsames Laden an meiner 20 Jahre alten 1,7 kWpeak PV-Anlage.

08/2013 Twizy Technik 80
12/2020 Twingo Electric
06/2025 Zweittwizy rot

Folgende Benutzer bedankten sich: Goldbacher
