Elektrischer Aufbau vom Twizy

Hi  liebe  Leute,
Ich habe mich in meinem bisherigen Leben die letzten 45 Jahre nur mit Verbrennern beschäftigt.  Da blicke ich mittlerweile relativ gut durch.
Meinen TWIZY  habe ich auch gekauft, weil ich lernen möchte.  ( und für meinen Beruf lernen muss)

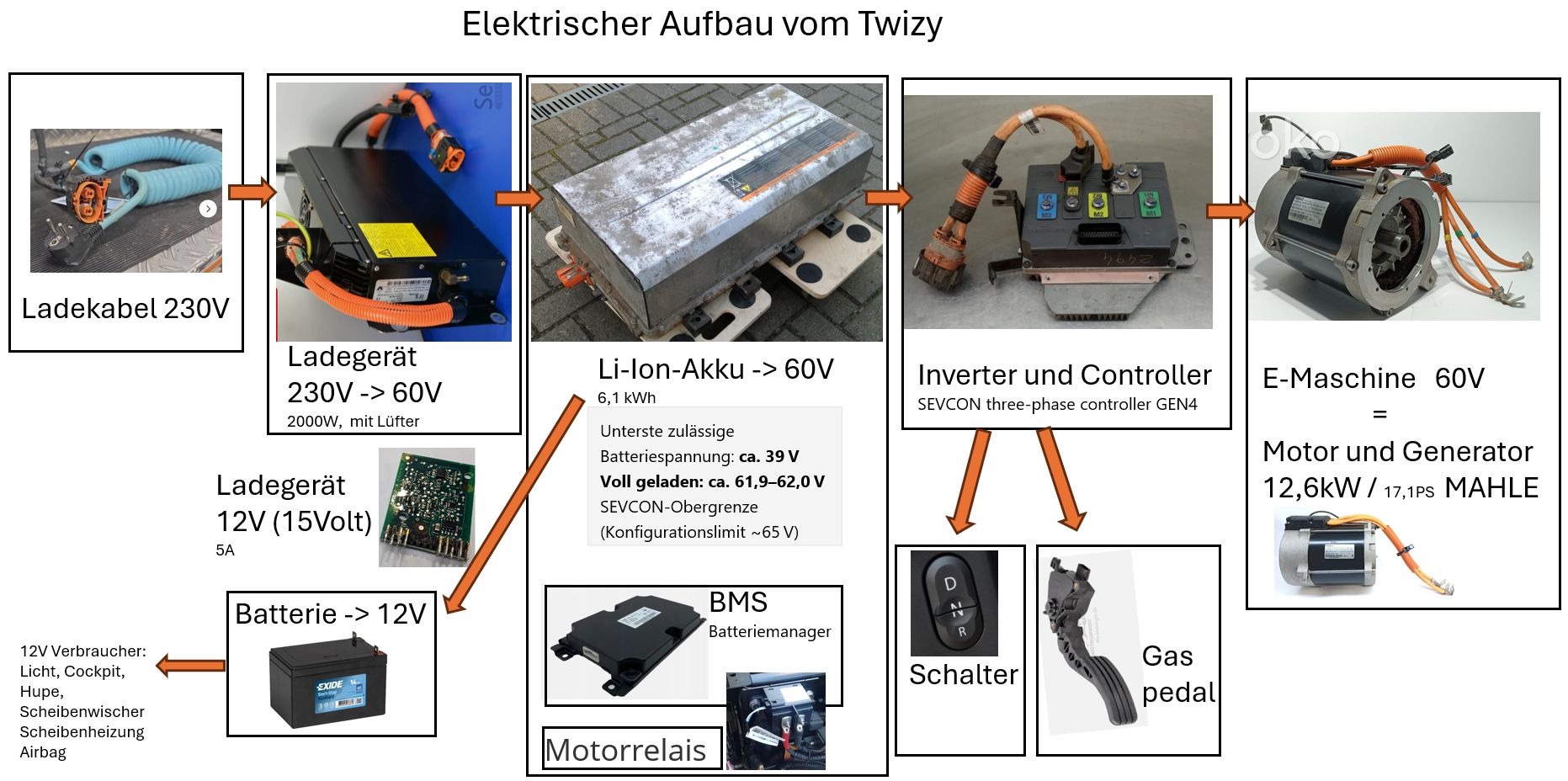

Ich habe als Anfänger hier mal versucht, den elektrischen Aufbau des Twizy darzustellen.
Es geht ausschließlich um die elektrischen Komponenten, die für's Fahren benötigt werden bzw. die im Umkehrschluss für ein Stehenbleiben verantwortlich wären.

Alles Andere wie z.B. Radio soll hier nicht dargestellt werden.

Gibt es so ein Schaubild schon irgendwo?     Sicherlich für jeden Neuling interessant.

Ist das so korrekt?    Was ist falsch?  Was habe ich vergessen?
An welcher Position im Fahrzeug ist diese Lade-Platine für die 12V-Batterie verbaut?

Da fehlt noch das Hauptsteuergerät hinterm Tacho und der Tacho selbst.
Auch beides CAN Controller, ohne die der Twizy nicht läuft.
Hinzu sollte man auch noch die Lesespule und den Schlüssel selbst nehmen, da der essentiell für die elektrische Wegfahrsperre ist.

2Strokewheeler schrieb: An welcher Position im Fahrzeug ist diese Lade-Platine für die 12V-Batterie verbaut?

Die ist integriert im Ladegerät

.. im Ladegerät für den 60Volt- Fahrakku ?

Jepp, leider...

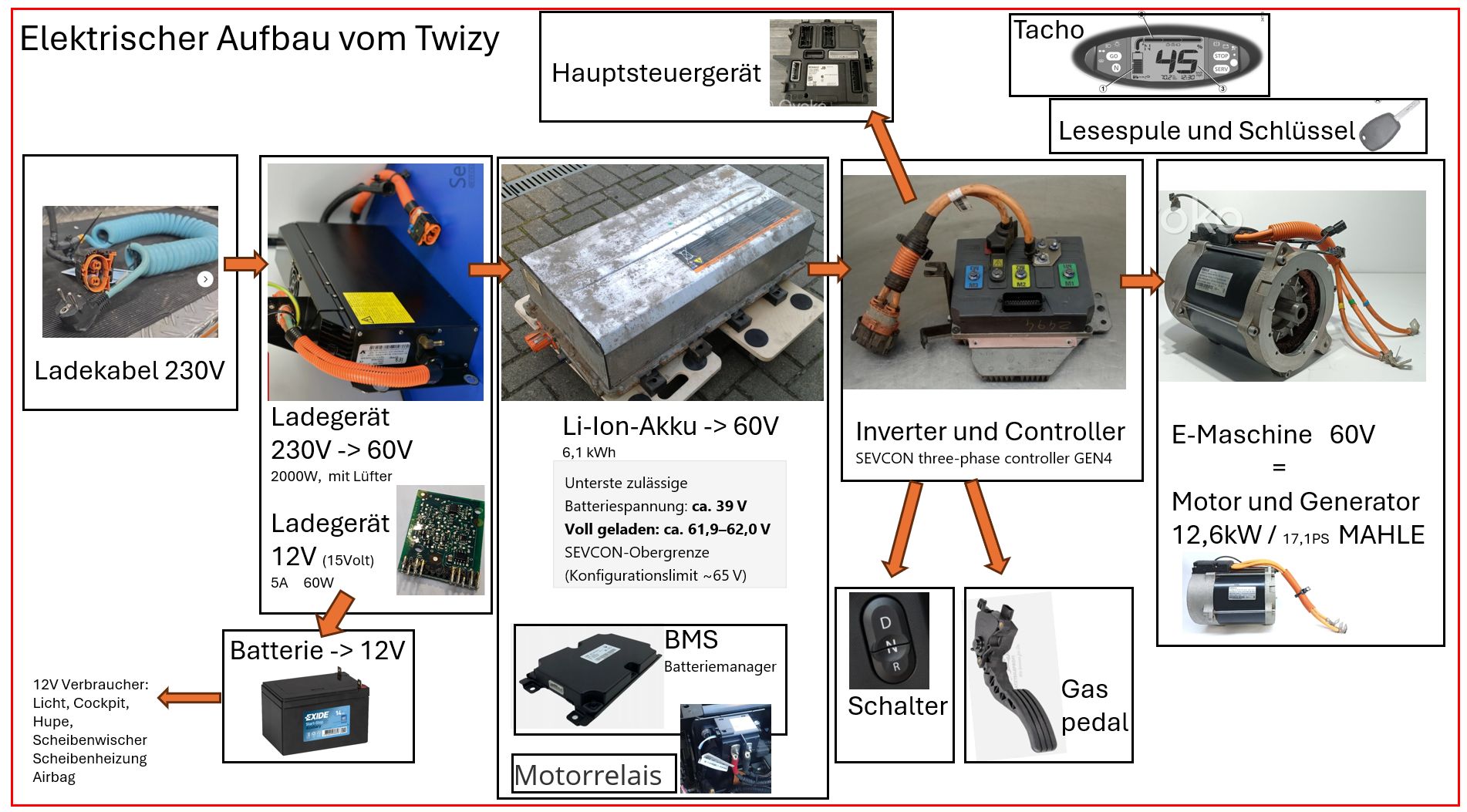

dann würde es so in etwa passen ?
