[Twiz O'Meter / BigToM] Update to firmware 2.0

Delvecchio schrieb: I fixed a little problem concerning the alarm state, which shoudn't explain Ulli-et-Tom's issue though.

@Ulli-et-Tom:
Can you update with this firmware and then, once booted, follow Snorre's suggestion he wrote in his second-last post?

Es funktioniert wieder - ich freu mich !
Großen dank an Fabio und auch an Martin fürs testen.

Allerdings muss folgende Reihenfolge eingehaten werden.
- Update auf dem Display und in der Blackbox machen.
- Alarmtrigger löschen
- Ich habe auch den PIN1 (Expansions Settings) einmal neu gesetzt (ob das wichtig war, kann ich nicht sagen)
- ToM neu booten
- Alarmtrigger neu setzen
- ToM an der Blackbox ausschalten (roter Schalter am OBD Stecker)
- ToM wieder einschalten an der Blackbox
- Dann habe ich mit Zündung "EIN" das ToM nochmals hochgefahren (ob das wichtig war, kann ich hierbei auch nicht sagen)
- Erst dann den Ladevorgang starten

Nach etwa 30-45 sec. wird PIN1 eingeschaltet (am Display sichtbar) und auch den AUX Ausgang aktiviert.
Im der TwizyHummel hatte ich zunächst nicht die Blackbox ausgeschaltet und im Display war nach dem Ladestart der aktivierte PIN1 nach 30-45 sec. zu sehen. Aber der AUX wurde nicht aktiviert.
Also - ganz wichtig ! Die Blackbox muss einmal stromlos gemacht werden.

Danke nochmals !

...ich glaube ich muss noch ein Pakt mit Schokolade nach Italien schicken...

It's working again - I'm happy!
Big thanks to Fabio and also to Martin for testing.

However, the following order must be followed.
- Update on the display and in the black box.
- Delete the alarm trigger
- I also reset PIN1 (expansion settings) once (I can't say whether this was important)
- Reboot ToM
- Reset the alarm trigger
- Switch off ToM on the black box (red switch on the OBD connector)
- Switch ToM on again on the black box
- Then I started up the ToM again with ignition “ON” (I can't say whether this was important)
- Only then start the charging process

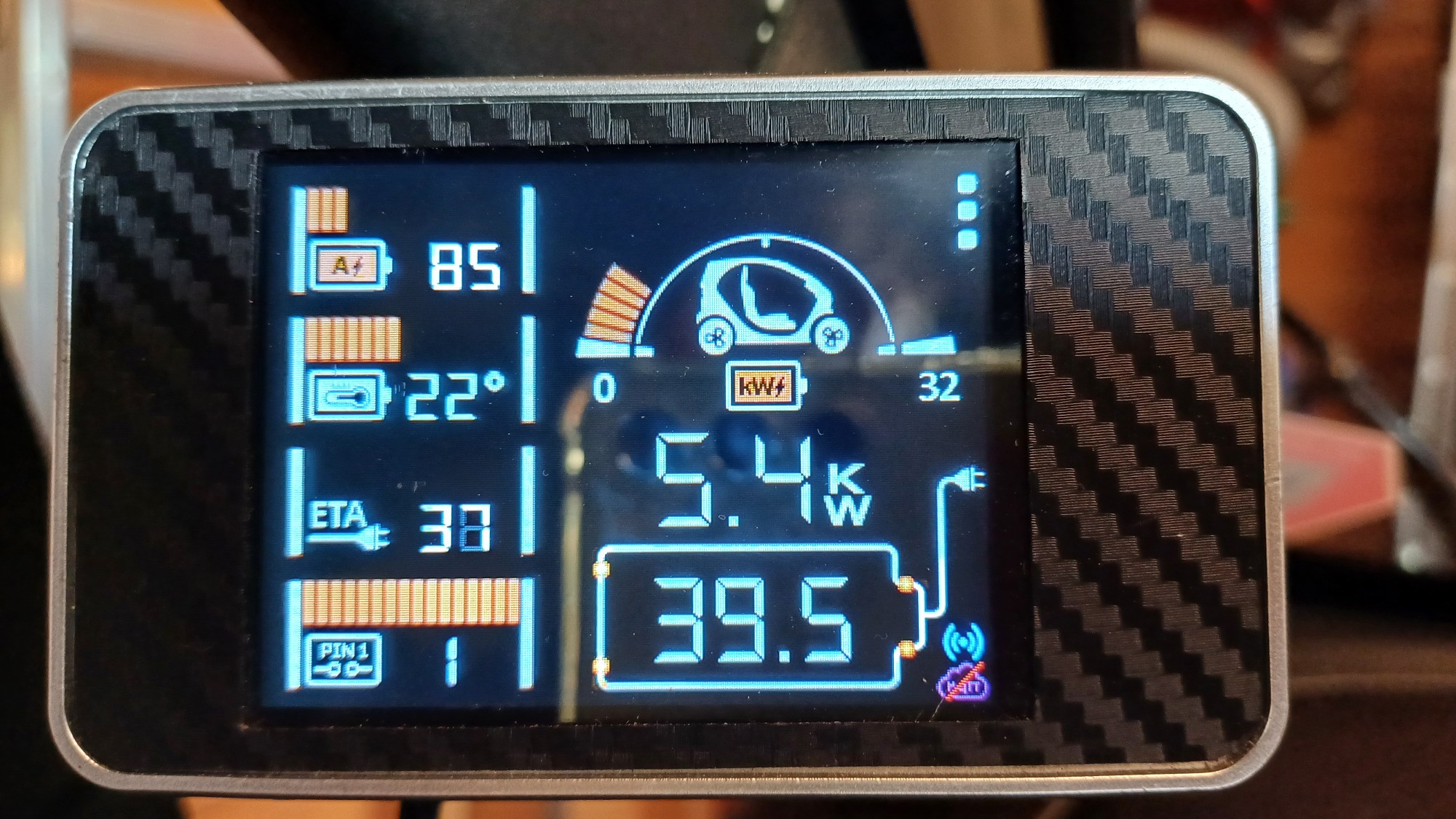

After about 30-45 seconds, PIN1 is switched on (visible on the display) and the AUX output is also activated.
In the TwizyHummel I had not initially switched off the black box and the activated PIN1 was visible on the display after 30-45 seconds after the charging start. But the AUX was not activated.
So - very important! The black box must be de-energized once.

Thanks again !

...I think I have to send another pact with chocolate to Italy...

LG Tom

Ulli-et-Tom schrieb: ...ich glaube ich muss noch ein Pakt mit Schokolade nach Italien schicken...

Don't give me these habits: I might think of creating bugs on purpose, and then fix them for a chocolate reward.

Delvecchio schrieb:

Ulli-et-Tom schrieb: ...ich glaube ich muss noch ein Pakt mit Schokolade nach Italien schicken...

Don't give me these habits: I might think of creating bugs on purpose, and then fix them for a chocolate reward.

idea brillante

Ulli-et-Tom schrieb: Darüber hinaus hätte eh schon mal den Wunsch gehabt, dass man PIN1/2 auch mal von Hand aktivieren kann. Ich kann man meine ToMBox zur Ansteuerung des Schnellladers zwar umgehen, aber das ist an der Ladestation etwas uncharmant..

I'm near to release a firmware update and so I'm thinking about your request.
Enabling/disabling manually the output-pin will desyncronize it with the Alarm state.
I mean: if, for example, the alarm switched the pin to ON and you manually set it to OFF, the alarm won't set it to ON again despiste the alarm conditions are satisfied. And if the alarm switched the pin to OFF and you manually set it to ON, the alarm won't set it to OFF again despiste the alarm conditions are satisfied.
Is it fine for you in this way?

Delvecchio schrieb:

Ulli-et-Tom schrieb: Darüber hinaus hätte eh schon mal den Wunsch gehabt, dass man PIN1/2 auch mal von Hand aktivieren kann. Ich kann man meine ToMBox zur Ansteuerung des Schnellladers zwar umgehen, aber das ist an der Ladestation etwas uncharmant..

I'm near to release a firmware update and so I'm thinking about your request.
Enabling/disabling manually the output-pin will desyncronize it with the Alarm state.
I mean: if, for example, the alarm switched the pin to ON and you manually set it to OFF, the alarm won't set it to ON again despiste the alarm conditions are satisfied. And if the alarm switched the pin to OFF and you manually set it to ON, the alarm won't set it to OFF again despiste the alarm conditions are satisfied.
Is it fine for you in this way?

Hi Fabio,

Thanks for asking – I'm glad to hear that there is a possibility.


Would the following scenario be possible?

Assuming PIN1 is not activated by the alarm trigger after switching on (PIN1 set to “1” when SoC < %) of the ToM and I activate it manually – will PIN1 then be switched off at x % (PIN1 set to “0” when SoC > %) by the alarm?

Another scenario:
If PIN1 is not switched by the alarm trigger at x% and I then set it manually to “0”, will PIN1 be switched again by the alarm trigger after the next restart of the ToM?

In other words: ToM needs to be restarted for the automatic function to work again – is that correct?

Best regards, Tom



Hi Fabio,

danke der Nachfrage - das freut mich, wenn es die Mlglichkeit gibt.


Wäre folgenden Szenario erfüllt:?

Angenommen PIN1 wird nicht aktiviert durch den Alarm Trigger nach dem Einschalten (PIN1 auf "1" wenn SoC < %) des ToM und ich aktiviere in manuell - wird dann bei x % PIN1 (PIN1 auf "0" wenn SoC > %) durch den Alarm ausgeschaltet ?

Anderes Szenario:
Wird PIN1 nicht durch den Alarm Trigger bei x% geschaltet und ich ihn dann manuell auf "0" setze, wird dann nach dem nächsten Neustart des ToM der PIN1 wieder durch den Alarm Trigger geschaltet ?

Mit anderen Worten: ToM braucht einen Neustart, damit die Automatik wieder funktioniert - ist das richtig ?

LG Tom

Ulli-et-Tom schrieb: Angenommen PIN1 wird nicht aktiviert durch den Alarm Trigger nach dem Einschalten (PIN1 auf "1" wenn SoC < %) des ToM und ich aktiviere in manuell - wird dann bei x % PIN1 (PIN1 auf "0" wenn SoC > %) durch den Alarm ausgeschaltet ?

Yes, it will be switched OFF.

Ulli-et-Tom schrieb: Anderes Szenario:
Wird PIN1 nicht durch den Alarm Trigger bei x% geschaltet und ich ihn dann manuell auf "0" setze, wird dann nach dem nächsten Neustart des ToM der PIN1 wieder durch den Alarm Trigger geschaltet ?

Sure.

I try to explain better.
Each time an alarm is triggered, the new state is saved, so the alarm won't re-do the same action while the condition are still satisfied.
So, the only problematic scenario I see is if you set to ON the pin after the alarm already set it to OFF (Soc> %).
In this case the alarm won't switch it OFF again (in the same ToM session), because it thinks the pin has been already set to OFF and that there is no reason to switch it OFF another time.

Delvecchio schrieb: So, the only problematic scenario I see is if you set to ON the pin after the alarm already set it to OFF (Soc> %).

I don't think that will happen in my use case...
If the SoC has already reached 84% and Tom has switched it off, I wouldn't want to reactivate PIN1.

I'm curious to see how you implement it... Many thanks in advance.

LG Tom

Ulli-et-Tom schrieb: I'm curious to see how you implement it...

In the easiest way

Give a look at your email!

Hier geht es weiter mit Version 2.1
