3D Zeichung/Entwicklung

Wer hat eine Idee....

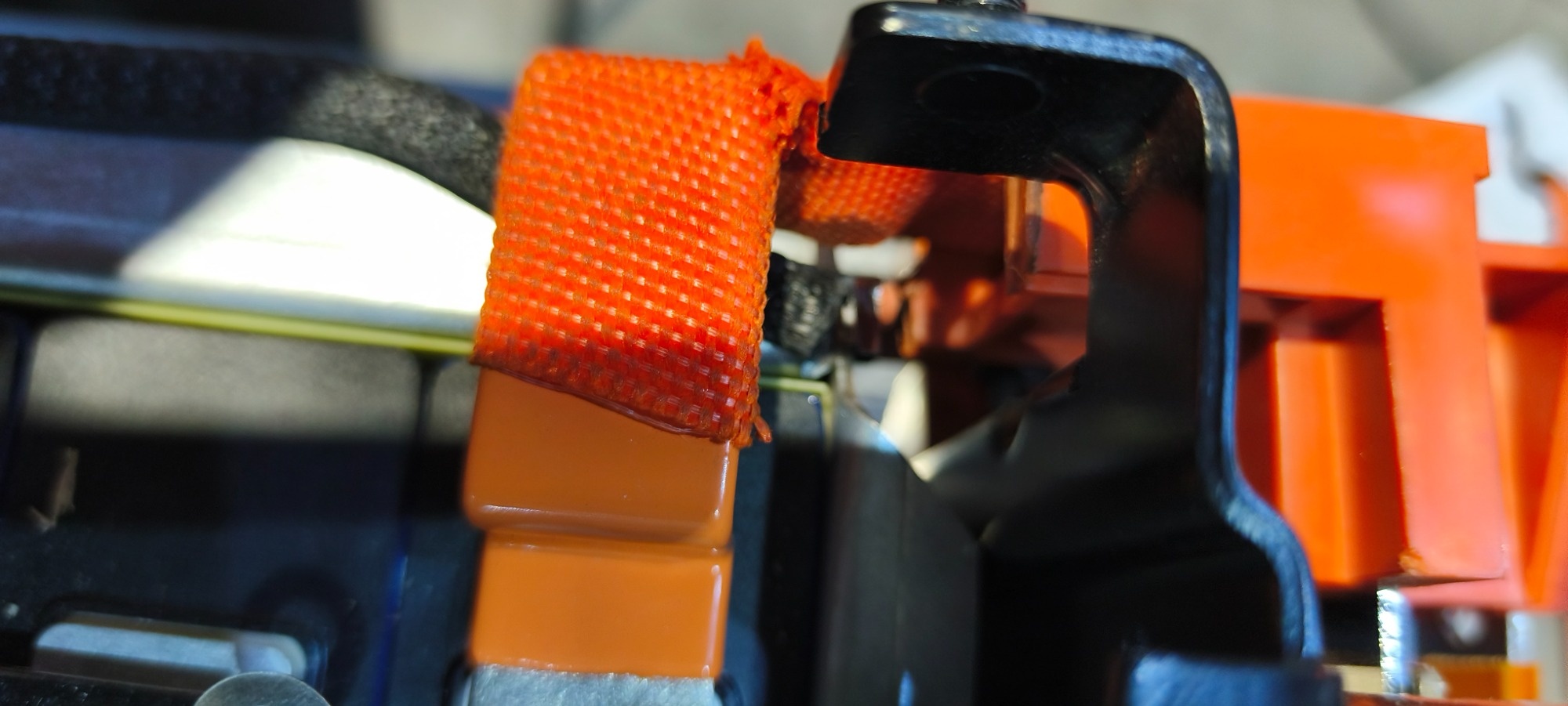

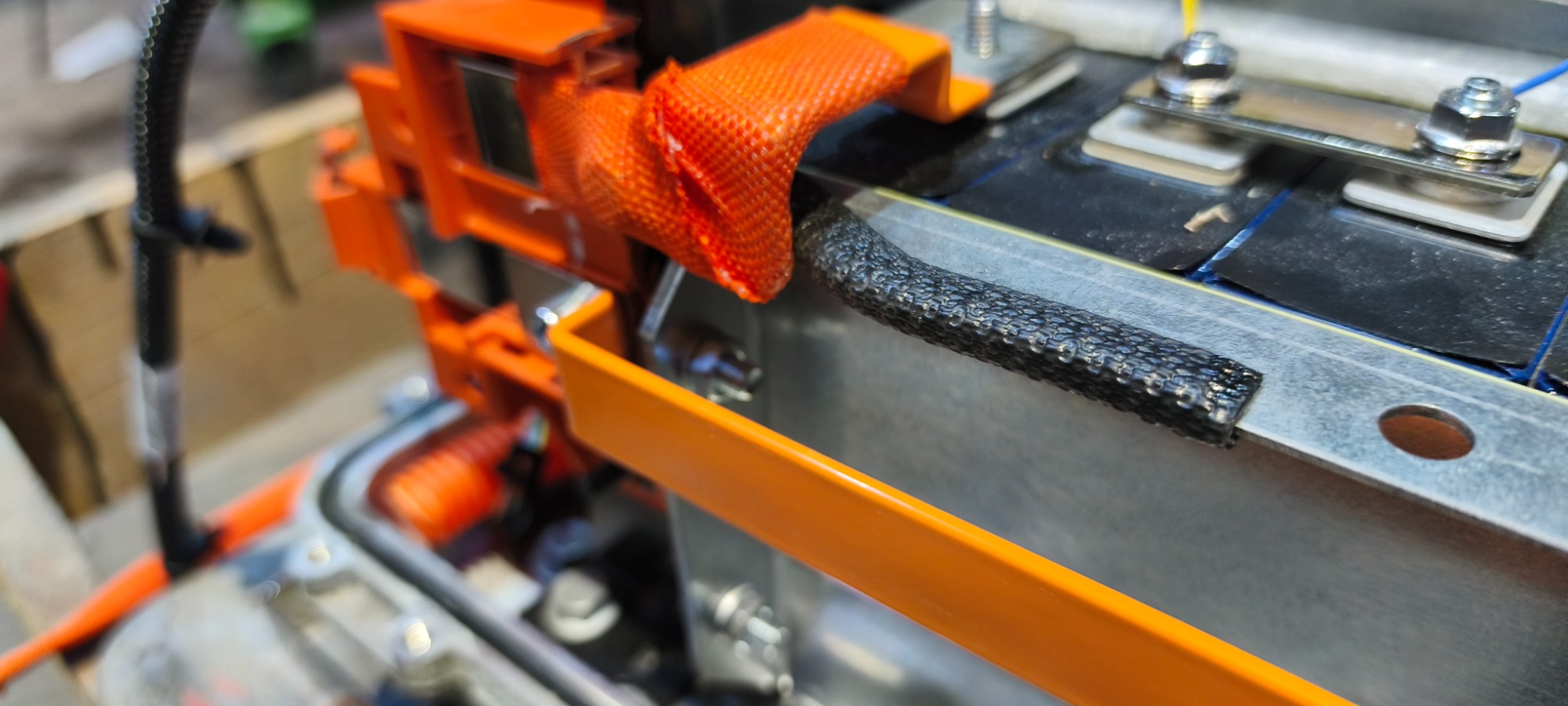

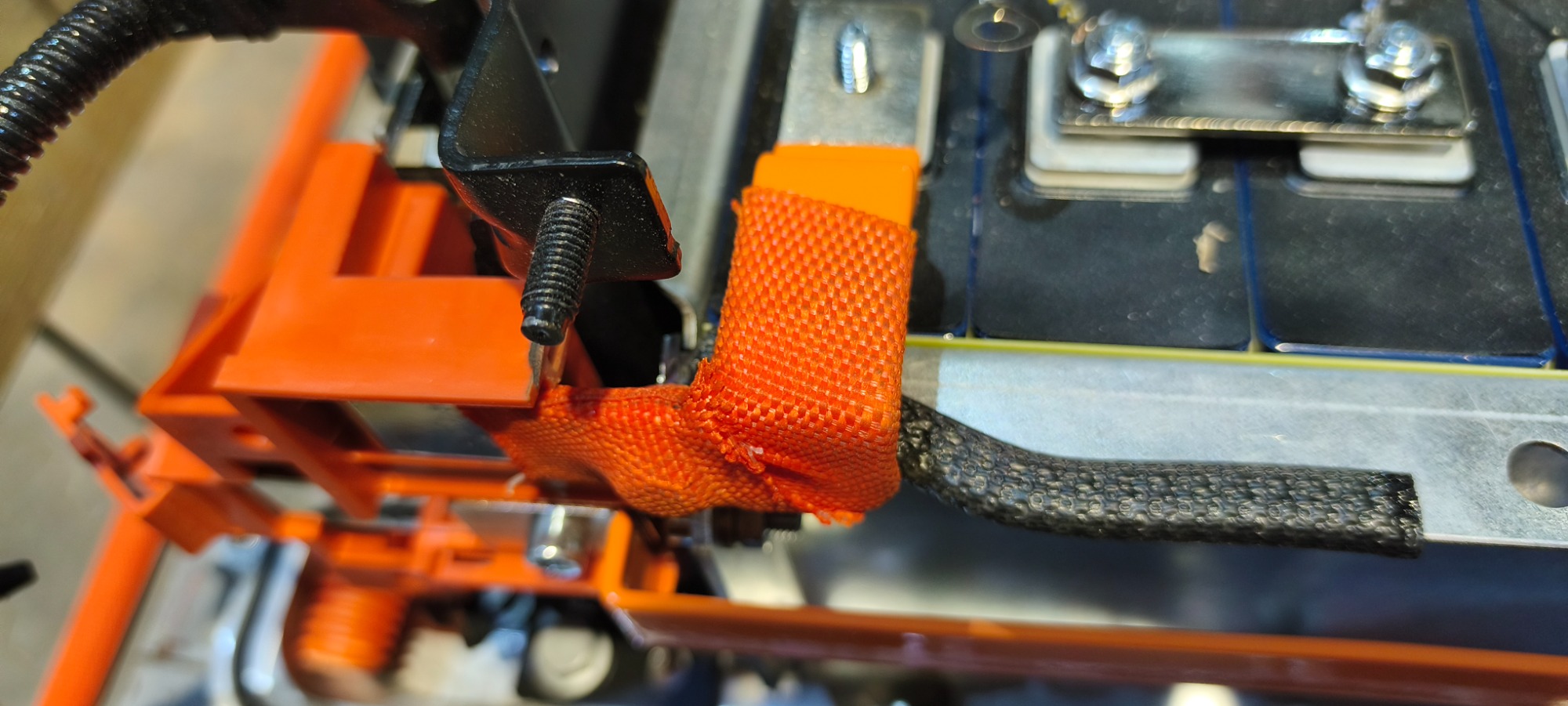

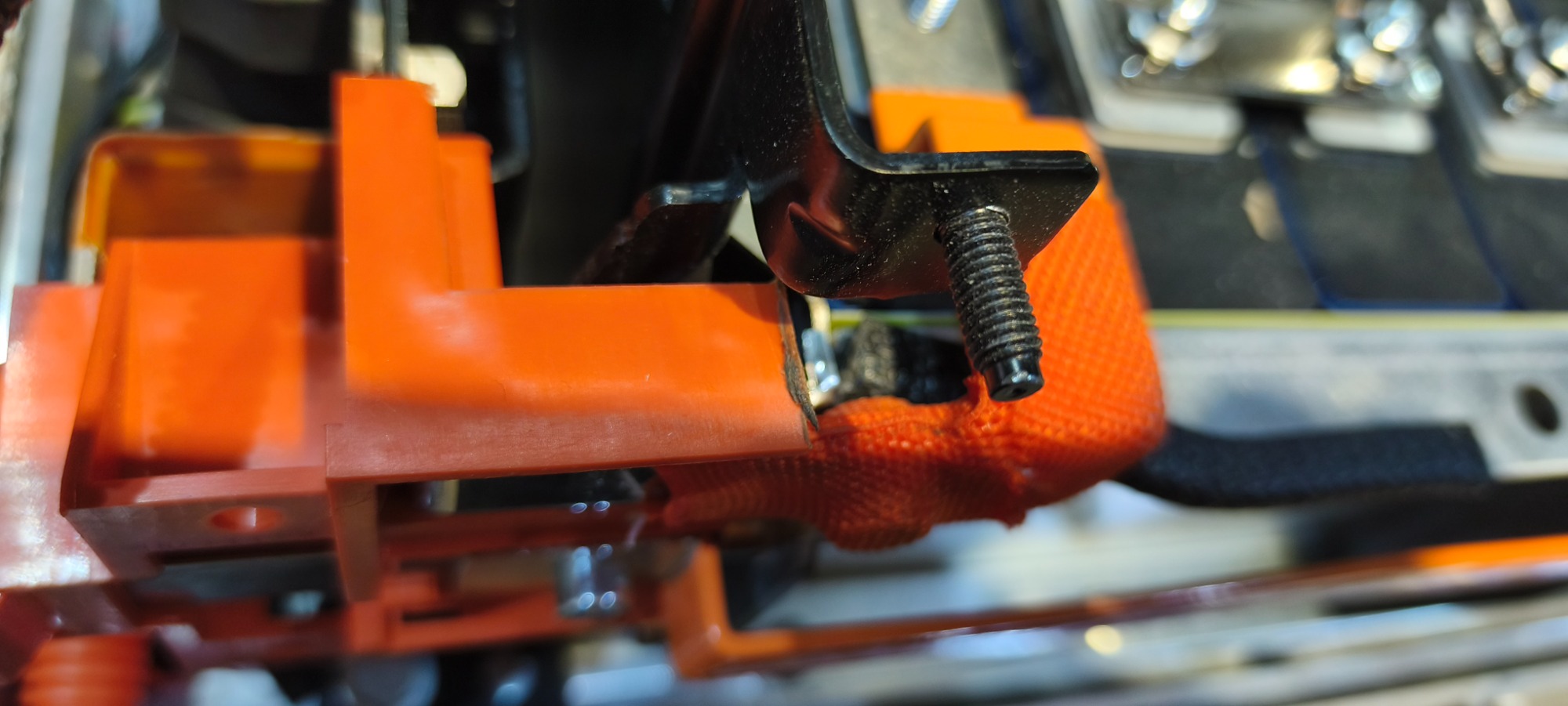

Hier eine "Überzugkappe" die SICHER das Blechgehäuse und die Plus Busbar trennt

Am liebsten über den Schrumpfschlauch aber nochmal eine "mechanische Sicherung" wäre schon ein gutes Gefühl.

Hallo TC,

ich habe das schwarze Blech (zum verspannen der alten Akkuzellen) einfach weggelassen und anstatt dem Busbar ein 200mm Kabel mit passenden Kabelschuhen eingebaut. Damit musste ich auch nix am Blechrahmen wegsägen.
Allerdings brauchte ich dann einen 3D-Druck-Halter für den abgesägten orangene Stromschienenhalter. Warum führst Du den +Busbar nicht bis an die 500A-Sicherung? Dann kannst Du den Weg dahin freier planen.
Ich habe das Pluskabel auch mit Schutzrohr und schwarzem Klebeband umwickelt damit es nicht am Gehäusedeckel scheuert.

Gruß Tobias

Der Sinn der Busbars ist doch gerade das man mit möglichst wenig zusätzlichem Aufwand die Hochstromverbindungen hinbekommt.
@TC da passt doch locker ein 3D gedrucktes Teil drunter? Auf eins mehr kommts doch für den Umbausatz nicht an. Das sind Peanuts.
Schnitz doch mal ein Muster

Pfälzer68 schrieb: Der Sinn der Busbars ist doch gerade das man mit möglichst wenig zusätzlichem Aufwand die Hochstromverbindungen hinbekommt.
@TC da passt doch locker ein 3D gedrucktes Teil drunter? Auf eins mehr kommts doch für den Umbausatz nicht an. Das sind Peanuts.
Schnitz doch mal ein Muster

hab ich vor sobald ich Luft hab. Irgendwas zum "drüberschieben"

Gibt es von dem Verbinder eine Fertigungszeichnung oder zumindest aufschlussreiche Fotos?
Dann könnte man sich eher ein Bild machen wie der Überzieher auszusehen hat.

Wobei mir das auch ohne weitere Schutzvorkehrungen unproblematisch erscheint.
Der orangene Schutzlack sollte doch eigentlich ausreichend isolieren.
Was soll da im Betrieb passieren?
Und wenn die Minusverbindung erst ganz zum Schluss hergestellt wird, dann kann eigentlich auch bei der Montage nicht versehentlich ein Kurzschluss entstehen.
Oder übersehe ich etwas entscheidendes?
