Powercon True1 Adapter System

Mannni schrieb: Update aus der Bastelstunde:

Campingstecker
..
Typ2
..
Sind fertig
Morgen gibt's ein Gruppenfoto mit den Deckeln.
..

Danke Manni ! So lange es noch kein induktives Laden gibt scheint das die aufgeräumteste und zuverlässigste Lösung. Preislich vermutlich interessant.

Und jetzt weiss ich in Lichtenstein gibt es neben Hilti und anderen mit der Neutrik AG ein weiteres größeres produzierendes Unternehmen (okay, die haben neben den Banken und Swarovski schon einiges ). Auch an Hidden Champions.

Hast Du
- Spezifikationen und
- Bezugsquellen mit
- ungefähren Preisen für die Komponenten. Und,
- was von einer elektrisch qualifizierten Person erledigt werden muss?

klausz schrieb: Hast Du
- Spezifikationen und
- Bezugsquellen mit
- ungefähren Preisen für die Komponenten. Und,
- was von einer elektrisch qualifizierten Person erledigt werden muss?

Weiß nicht was du unter Spezifikationen meinst ?
Das Powercon True 1 System ist bei 16A 230V Steckbar IP65 und verriegelt mechanisch.

Kaufen kannst du bei Conrad, Thomann und auch Amazon - wie es dir beliebt oder nach Bestpreis Ich habe bei Conrad AT und Gebraucht von Privat gekauft.

Für die Adapter (Einbaubuchse + Deckel) kannst du je nach Verfügbarkeit <10€ Rechnen.
Die Kupplung (am Twizy oder der Schuko zu sehen) <6€.

Zur Qualifikation, wenn du die teureren Stecker nimmst brauchst du nur ein Kabel Abisolieren können, keine sepziellen Crimp/Löt Übungen erforderlich.

Noch weitere Infos erwünscht ? Dann schreibe ich gerne mehr zusammen. Fertig zu liefern druchaus machbar wenn man wirklich nicht selbst Hand anlegen will.

Hast du auch Bilder vom zusammenbau gemacht? Wie hast du
den Stecker im Typ2 befestigt?
Wie genau sieht dein Schukoadapter aus?
Ist ne Bayonetveriegelung oder?

Genauso wie bei den beiden CEE Steckern. Mit einem Stufenbohrer die Kabeleinführung entsprechend vergrößert bis die Buchse gerade so rein gepasst hat.
Gummi-Deckel rauf, Kabel angeschlossen, Buchse in den Stecker gedrückt und festgeschraubt.

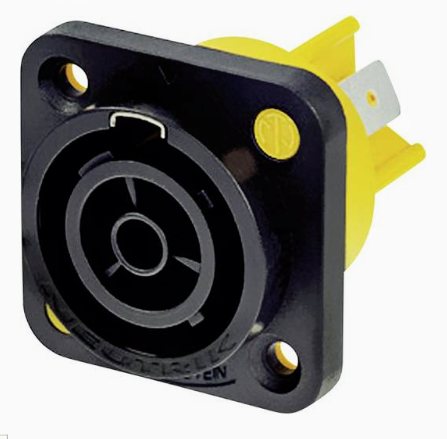

Hast du Erfahrung und entsprechendes Crimpwerkzeug kannst du die billige Buchse nehmen:

www.conrad.at/de/netz-steckverbinder-pow...chw-715788.html?sc.ref=Product%20Details

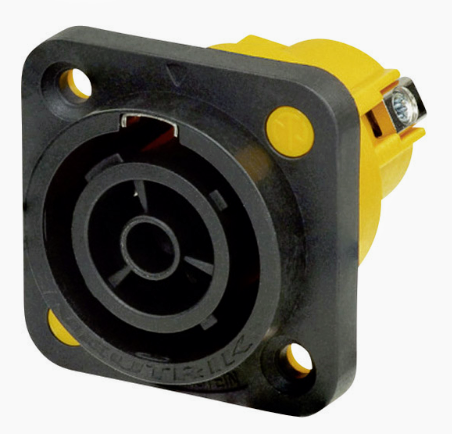

Andernfalls empfehle ich dir die teurere damit bist du auf der (elektrisch-) sichereren Seite, dort kommt der abisolierte Draht direkt hinein.

www.conrad.at/de/netz-steckverbinder-pow...chw-651189.html?sc.ref=Product%20Details

Hallo Mannni,

danke, ich verfolge das Thema sehr interessiert - als alter Licht- und Tonmann kenne ich Powercon natürlich aus der Anwendung... auch wenn ich es selbst bisher nicht bei eigenem Zeugs eingesetzt habe.

Ich finde die Idee aber sehr charmant, da man sich viel Kabelei erspart und das Ganze sehr aufgeräumt aussieht. Deshalb die Preisfrage - falls im Forum genügend Interesse besteht: Hättest Du Zeit, Lust und Interesse daran, ähnlich wie Großstadtfahrers Ladelolita-Aktion solche Adapter in Kleinserie zu fertigen für's Forum? Die Montage des Powercon-Adapters am Twizy müsste natürlich jeder selbst machen...

Wie realisierst Du den Typ2-Stecker, denn der muss ja auch noch "was können", damit die Ladesäule ihm Strom gibt? Und gibt es Pläne für eine Typ2-Buchse für die Lader mit festen Kabeln?

Fragen über Fragen...

...stellt interessiert: Quirin

fluteman schrieb: Hallo Mannni,

Und gibt es Pläne für eine Typ2-Buchse für die Lader mit festen Kabeln?

Für
www.twizy-forum.de/ladeadapter/84150-ladeadapter-typ2-dose-auf-3x-schuko-ladeluzy
oder www.twizy-forum.de/ladeadapter/84023-lad...er-fuer-saeulen-m-festem-kabel-ladelilly (Schuko-Variante)
könnte ich Euch eine Adapterplatte entwerfen, vorausgesetzt jemand misst ne Powercon Buchse aus.

VG
Matthias

@Matthias
JA an so etwas habe ich schon gedacht, jedoch ist die Buchse ja nach wie vor nicht so günstig, darum habe ich noch keine. --> Maße nimmst du am besten aus den offiziellen Datenblättern, perfekte Schnittzeichnungen (falls bedarf) sind in den Conrad Links enthalten.

@Quirin
Bastle gerne also ja wäre machbar - braucht hald seine Zeit. Glaube ich nicht dass es so viele werden (oder doch)

... denn der muss ja auch noch "was können"...
Stimmt, habe davor mir selbst einen Typ2-Schuko Adapter gebaut mit Magnetschaltern. Jedoch brauchen diese ein bestimmtes Magnetfeld in einer genauen Position, sind also etwas wählerischer als Reed-Kontakte, also funktionieren nicht mit jedem Magneten und man muss genau zielen.
Was Ihr am Bild beim Typ2 beim Laden seht -> Sicherung

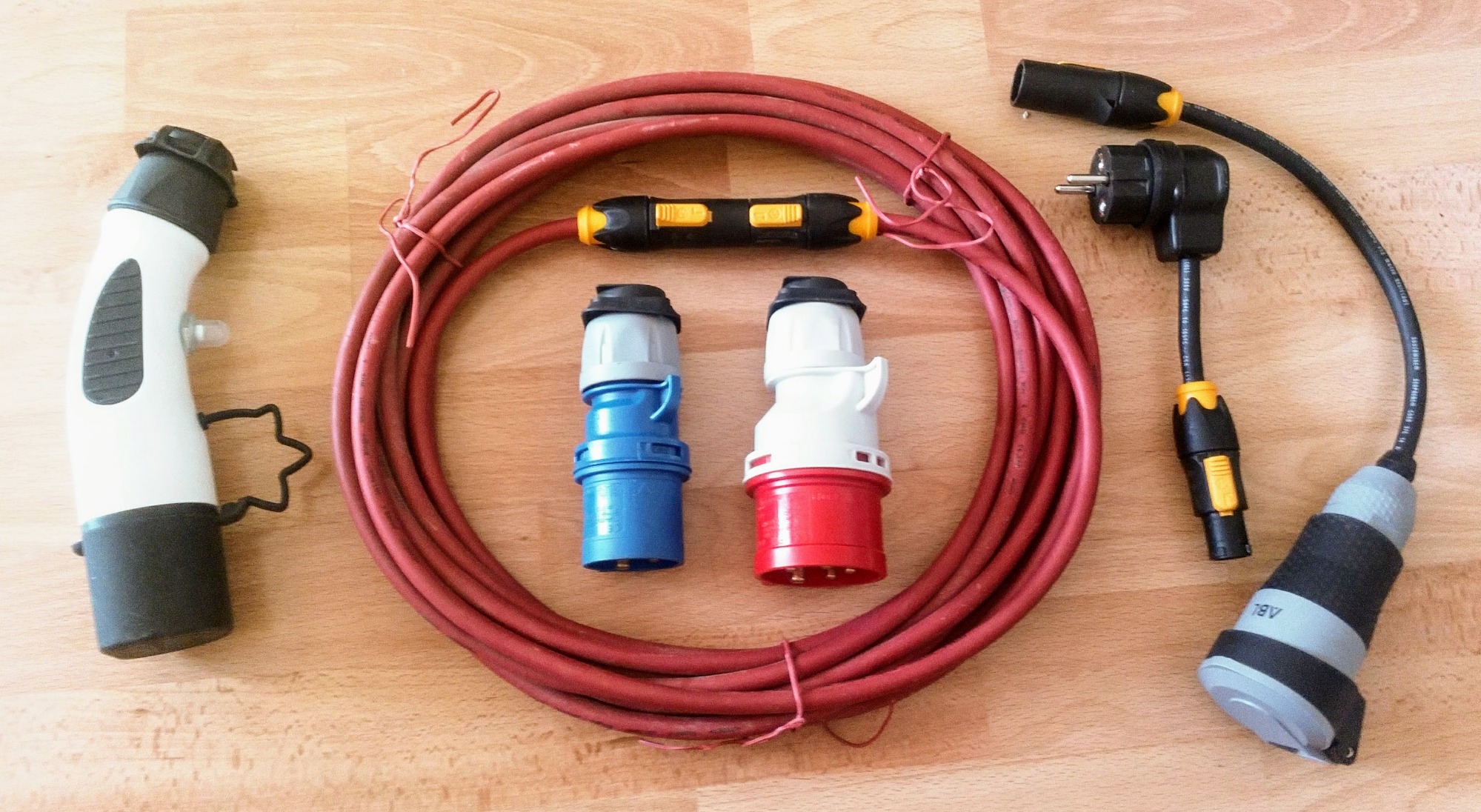

Nachdem doch weit aus mehr Interesse besteht als angenommen jetzt mein aktueller Kofferrauminhalt:

• 10m Verlängerung
• Stecker Typ2
• Stecker CEE Blau 16A
• Stecker CEE Rot 16A
• Winkelstecker Schuko Vollgummi
• Adapterbuchse SchukoUltra

Hauptsächlich werde ich den Typ2 unterwegs verwenden.
Der Gummi Schuko Winkelstecker ist erst jetzt gekommen, da doch etwas Mechanische-Spannung am Kabel ist und ich damit die Steckdose besser entlaste als mit einem Graden Stecker.
Für Zuhause kommt noch eine entsprechende Wallbox mit Powercon - in Planung/Aufbau

Faszinierend!

Hallo,
ich habe die Sache verfolgt und muss meine Aussage das es nicht soviel Platz spart zurück nehmen.
Tolle Idee, tolle Umsetzung.
Ich hätte den Schuko am Twizy dran gelassen - aber jeder wie er mag.

Gruß Balu

Balu_Baer schrieb: ich habe die Sache verfolgt und muss meine Aussage das es nicht soviel Platz spart zurück nehmen.
Tolle Idee, tolle Umsetzung.

Danke, darum habe ich das Forum mitgenommen
Mein Stecker war schon recht korrodiert und säubern wollte ich nicht, wenn also gleich richtig umbauen

Für Interessenten, falls hier eine klein(st)-Serie entsteht, habe ich euch meine aktuellen Einkaufspreise gelistet:

Einbaubuchse mit Gummideckel:
Original Powercon 9€
Nachbau Varytec 6€ (habe ich zum testen bestellt)

CEE PCE Stecker Rot (5pol) 2€
CEE PCE Stecker Blau (3pol) ~4€
Type2 über Ali mit Glück 60€ mit Pech 85€ (Zoll) + Umbaukosten für Kleinteile (Sicherung optional) ?€

SchukoUltra Kupplung (rot) 16€ fertig mit Kabel und Powercon-Kupplung +7€ = 23€

Wer seinen T auch beschneiden möchte:
Powercon-Kupplung für Twizy 6€
Bachmann Vollgummiwinkelstecker ~13€ fertig mit Kabel und Powercon-Kupplung +7€ = 20€

Versand:
AT: 5€
DE: 10€

Kleines Beispiel mit Originalteilen, ohne Beschneidung:
CEE Rot (5pol) 11€
CEE Blau (3pol) 13€
Type2 mit Glück 70€ + Schätzung Kleinteile 15€
SchukoUltra Kupplung (rot) 23€

Wären wir bei reinen Materialkosten im Best-Preis-Fall von 132€

Tolle Idee und gute Umsetzung !
Kannst du mal genau zeigen, wie du die Einbaubuchse am Typ2 (oder am CEE) mechanisch befestigt hast. Ich sehe dort zwei (metallische) Schrauben. An der Stelle würde ich Kunststoff nehmen.
Ich könnte mir gut vorstellen, das auch umzusetzen, weil mein Schukostecker mamchmal warm wird... wird er Powercon warm ?

LG Tom

Wozu ?
Jede Gehäuseschraube ist aus Metall selbiges bei gekauften Steckern also warum da investieren

Info steht oben bei den Einbaubuchsen

Ich kann das immer noch nicht so recht erkennen, wie sie befestigt ist...
Ragen sie ins Gehäuse rein ?
Wenn ja, dann mag ich nicht so gerne Metallschrauben, ansonsten hast du recht, kann man selbstverständlich Metallschrauben nehmen.

LG Tom
