Powercon True1 Adapter System
25 Feb 2019 19:52 - 25 Feb 2019 19:53 #168132
von Mannni
Powercon True1 Adapter System
Ein lange auf sich wartendes Update:
Der Adapter Type-2 Buchse für Ladestationen mit festem Kabel nimmt laaaaaaaangsam Gestalt an.

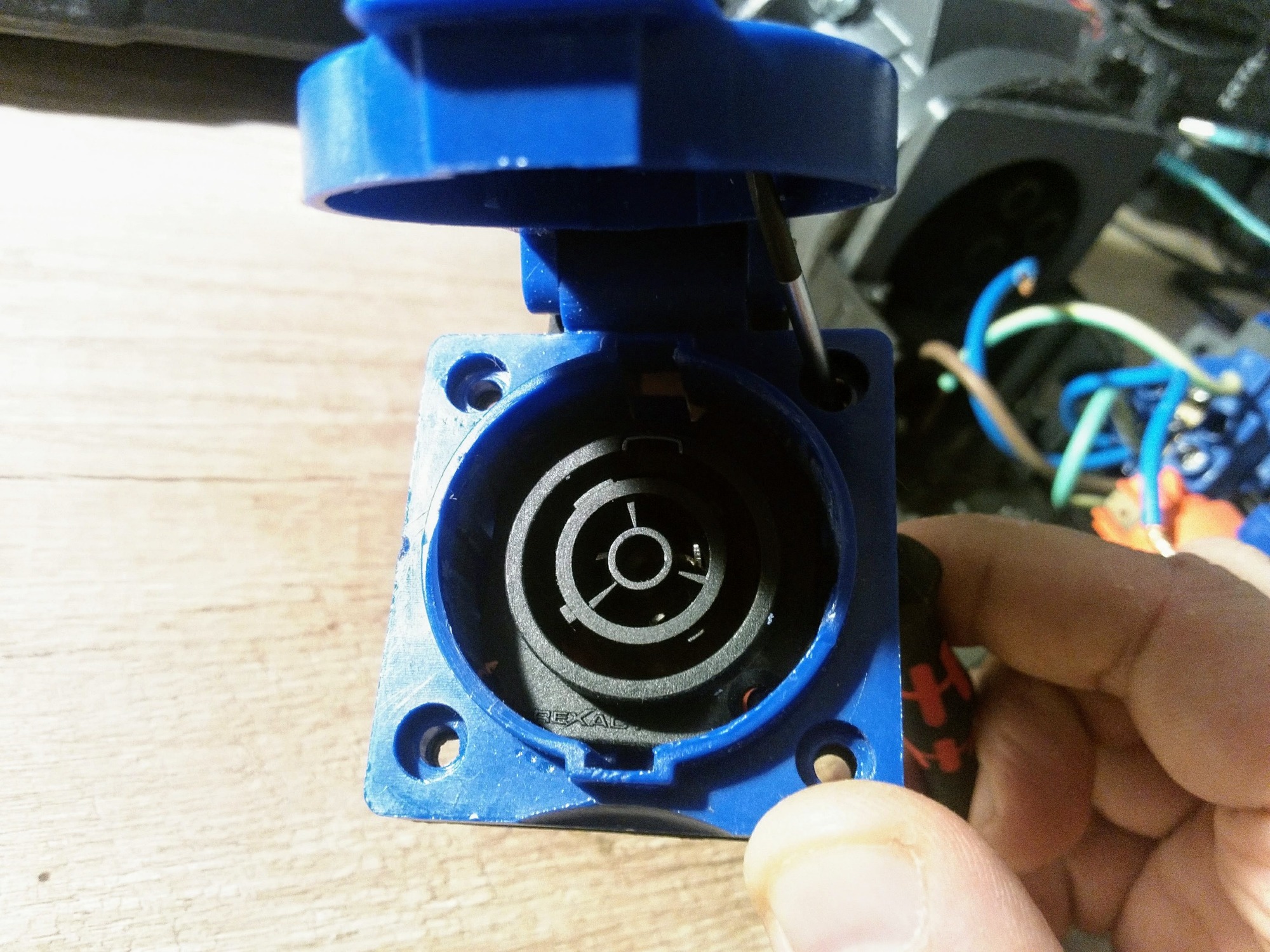

Dazu habe ich die "normalen" Steckdosen soweit entkernt und die Powercon Buchsen in der Drehbank rund(er) gedreht um somit eine Spritzwasser geschützte Abdeckung zu bekommen und um die bereits vorhandenen Aussparungen im Gehäuse weiterverwenden zu können.

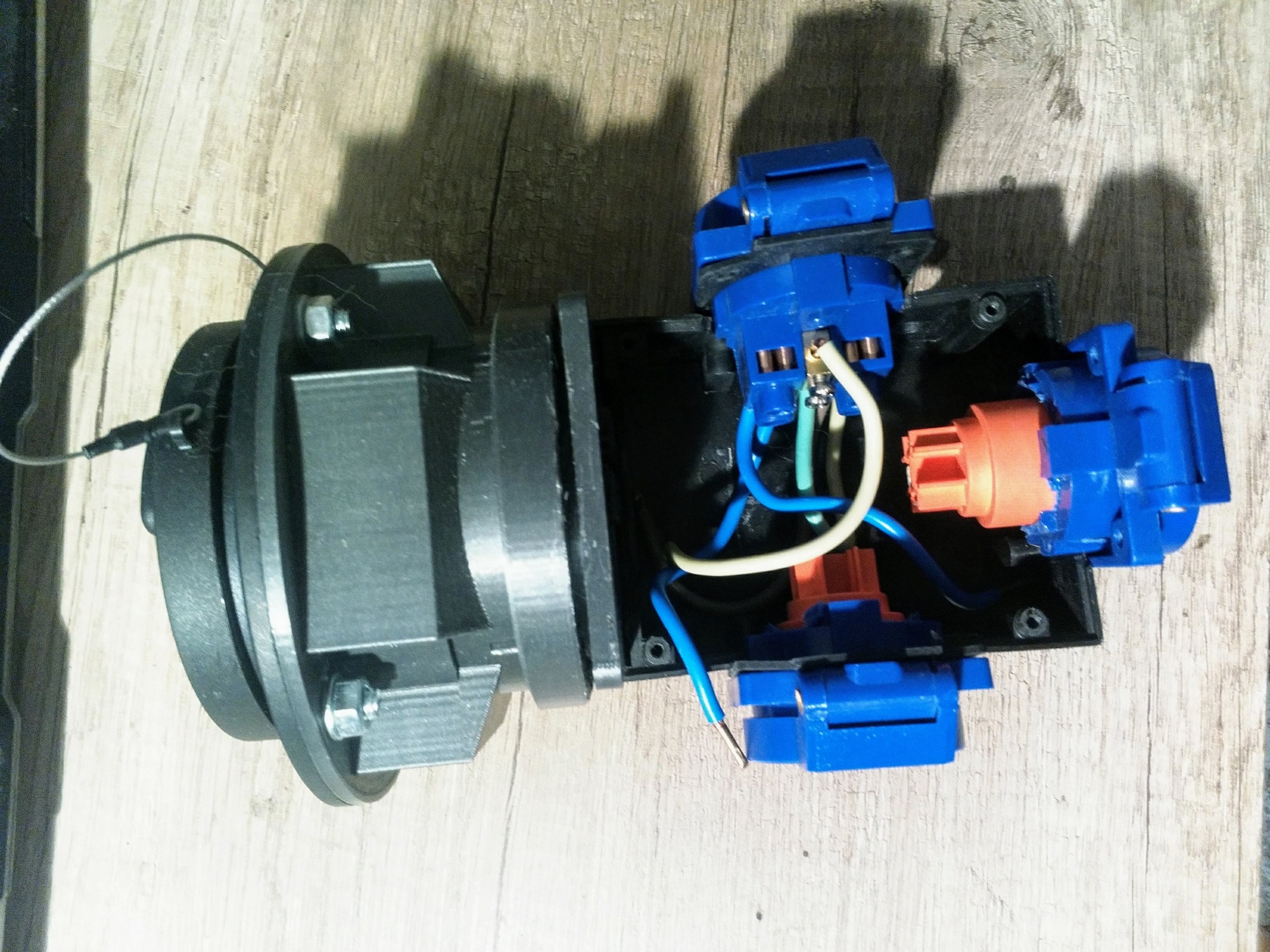

Die Teile zusammengelegt sieht das ganze dann so aus - die Verkabelung wird kein Spaß.
Da müssen noch Sicherungen und etwas Ladelogik hinen
Der Adapter Type-2 Buchse für Ladestationen mit festem Kabel nimmt laaaaaaaangsam Gestalt an.
Dazu habe ich die "normalen" Steckdosen soweit entkernt und die Powercon Buchsen in der Drehbank rund(er) gedreht um somit eine Spritzwasser geschützte Abdeckung zu bekommen und um die bereits vorhandenen Aussparungen im Gehäuse weiterverwenden zu können.
Die Teile zusammengelegt sieht das ganze dann so aus - die Verkabelung wird kein Spaß.
Da müssen noch Sicherungen und etwas Ladelogik hinen
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
27 Apr 2019 15:48 #172415
von Mannni
Powercon True1 Adapter System
Sodala... nachdem ich besser Twizy fahre als mit Ski habe ich nun genügend Zeit an meinen Projekten, uA diesem weiter zu arbeiten.

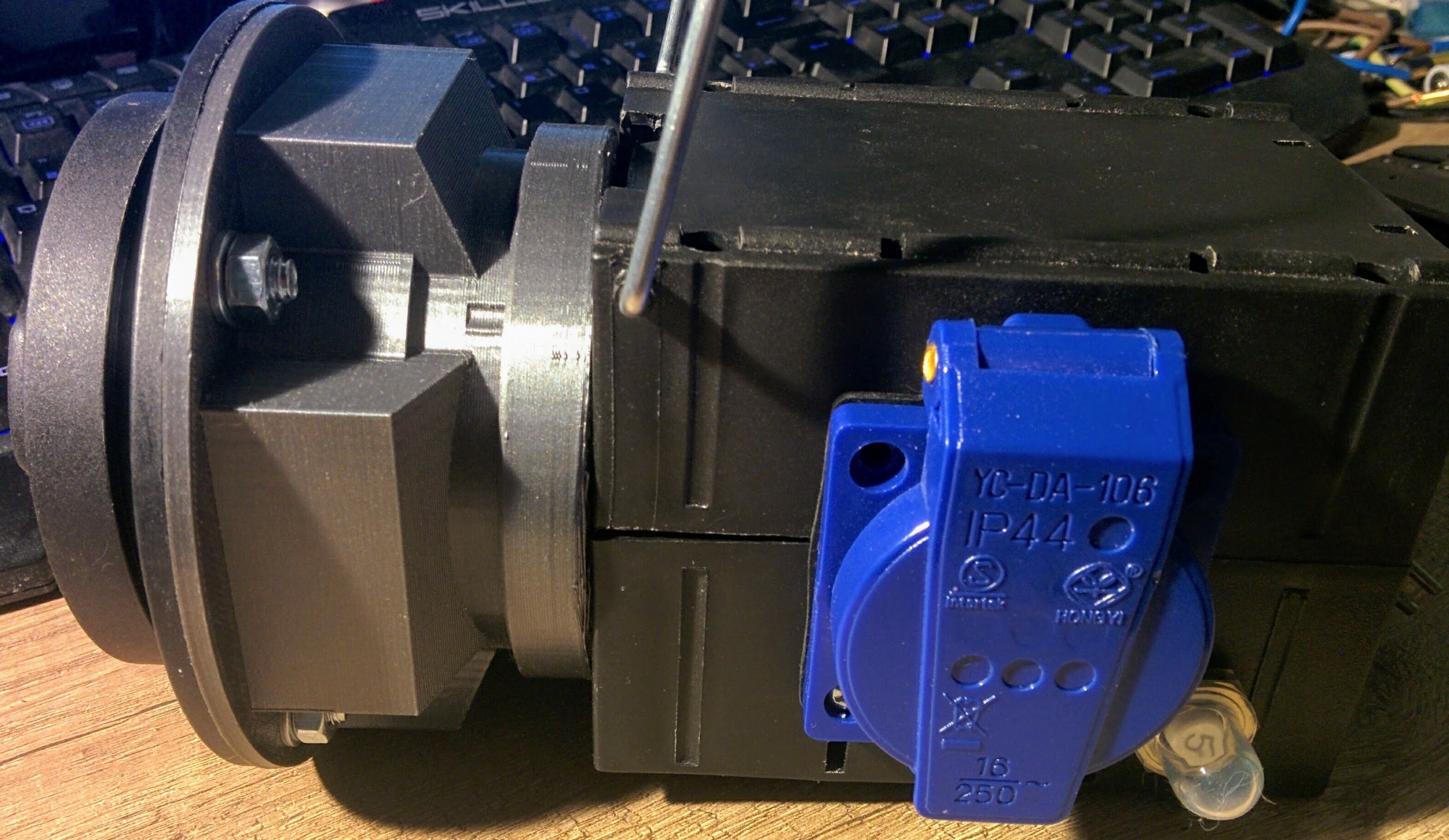

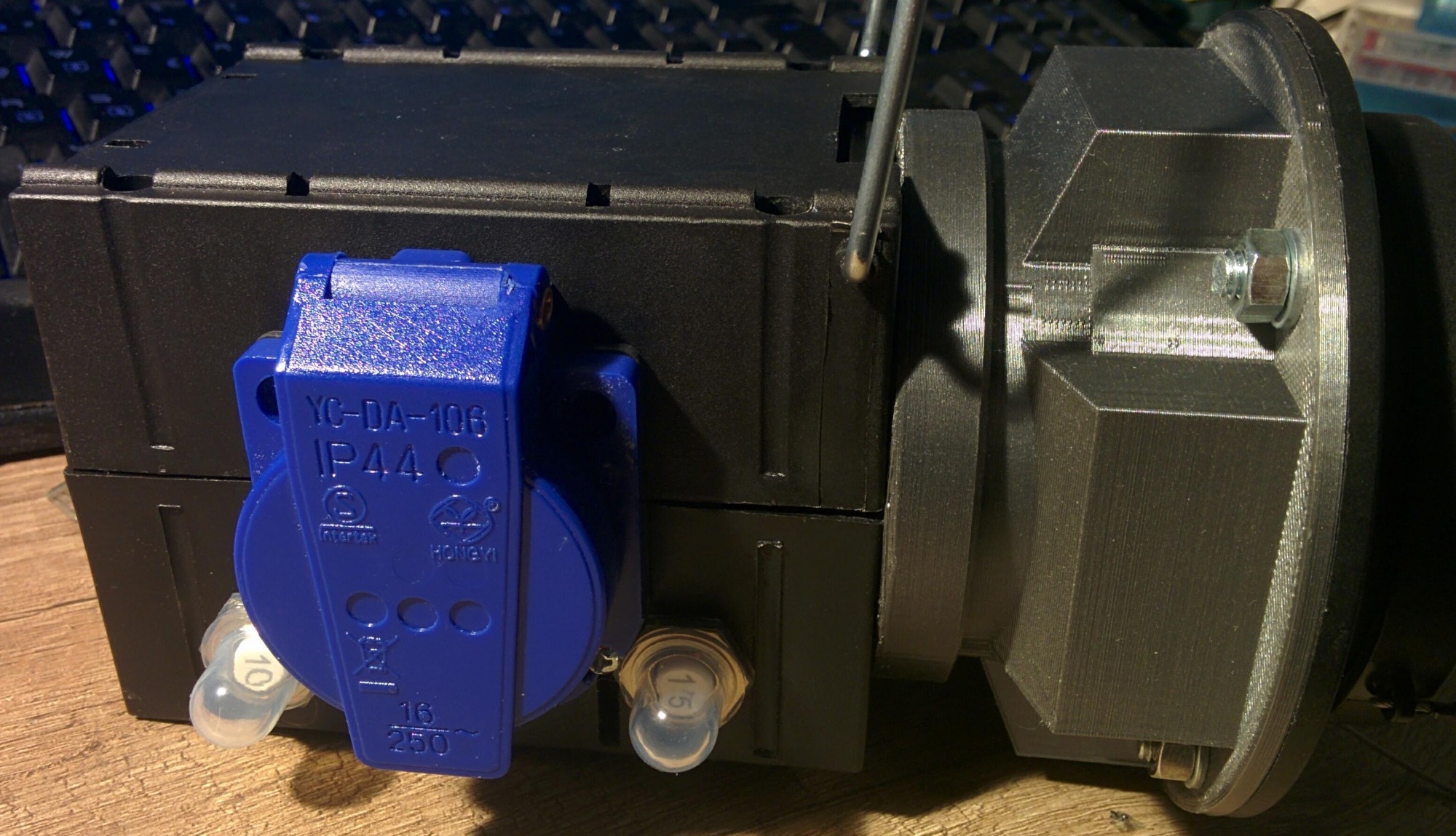

Nachdem alles mechanisches seit längerem schon fertig ist und eigentlich es nur mehr ums zusammensetzten geht - sollte ja nun kein Problem mehr darstellen.

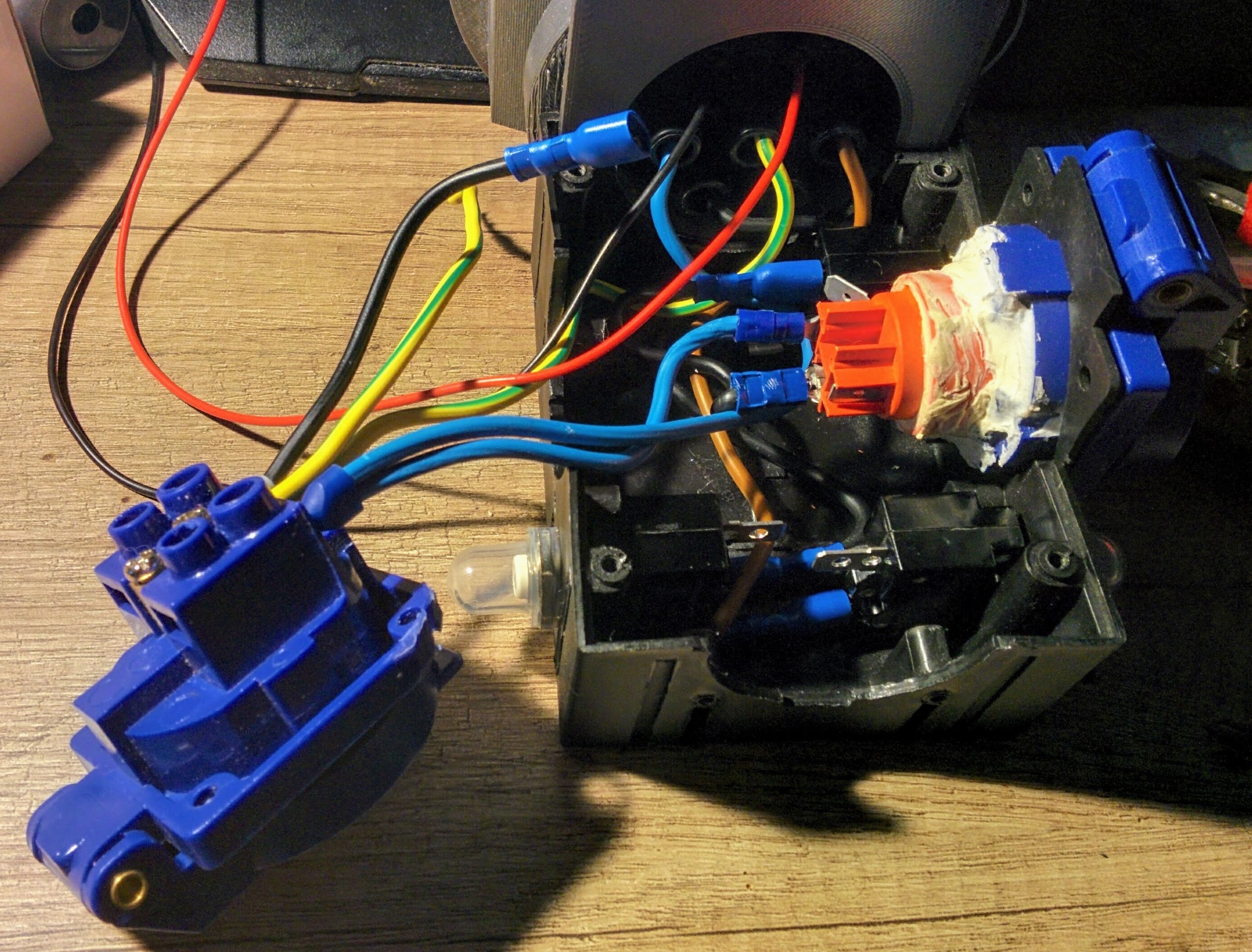

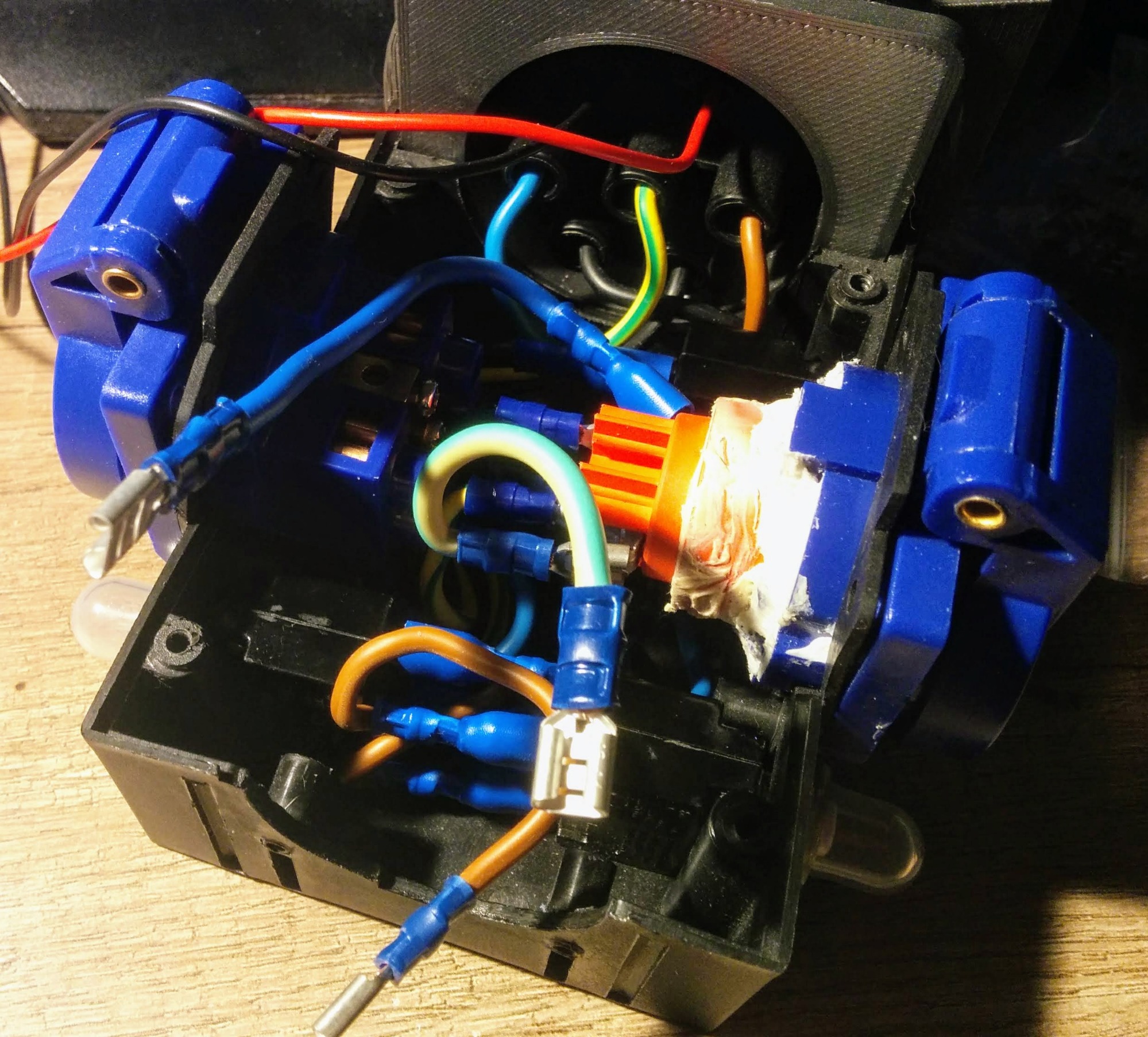

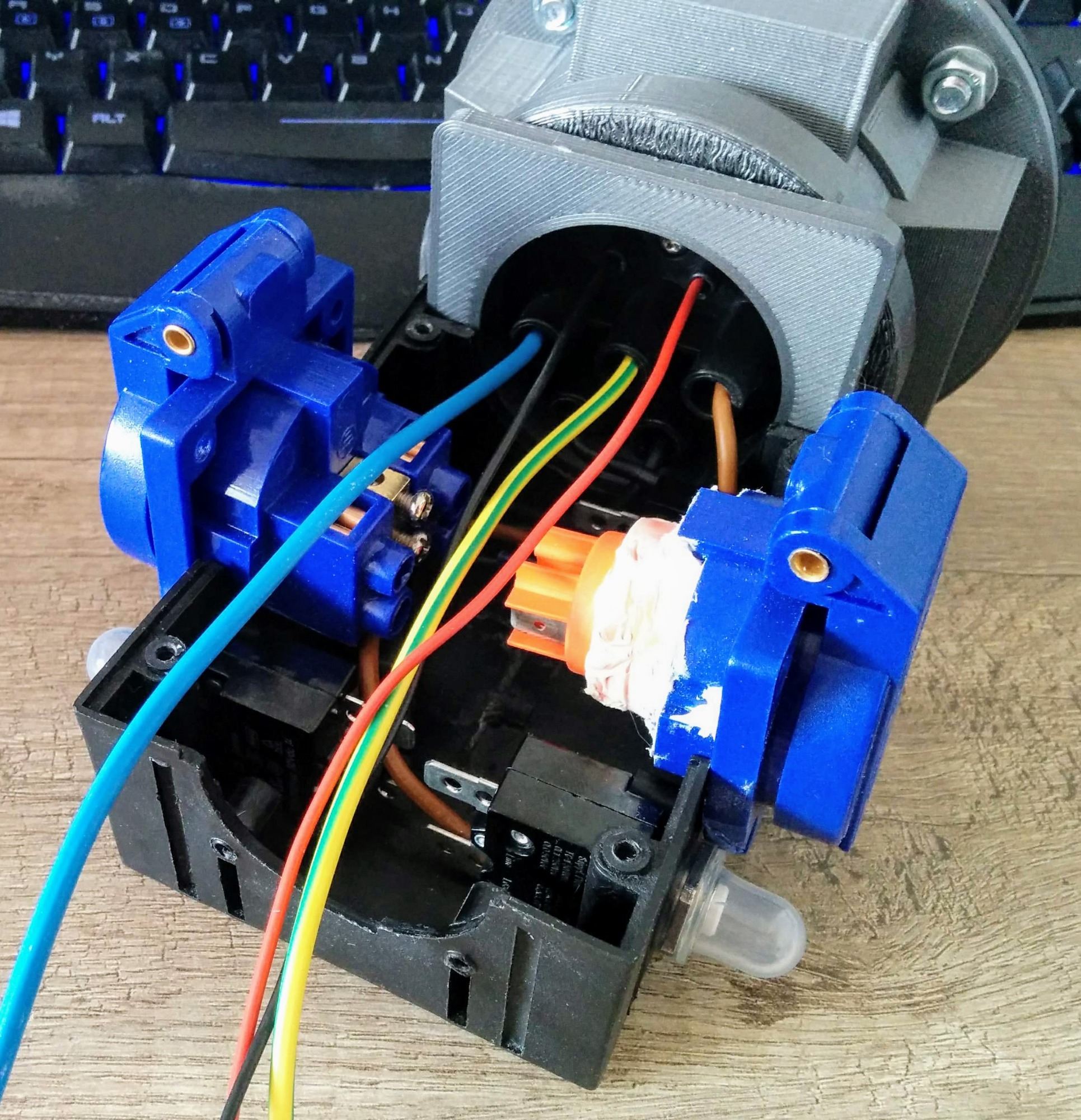

Drei Sicherungen sind verbaut, jetzt gehts ans verkabeln.
Bitte mich zu korrigieren damit bin ich mir gerade nicht ganz im klaren.
CP mit Diode und 880ohm gegen Erde ?
PP mit 680ohm gegen Erde ?
Schalter brauche ich keinen, oder doch ?
Weil Verriegelung gibt es ja keine, mag mich die Säule nicht steck ich einfach ab.
Nachdem alles mechanisches seit längerem schon fertig ist und eigentlich es nur mehr ums zusammensetzten geht - sollte ja nun kein Problem mehr darstellen.
Drei Sicherungen sind verbaut, jetzt gehts ans verkabeln.
Bitte mich zu korrigieren damit bin ich mir gerade nicht ganz im klaren.
CP mit Diode und 880ohm gegen Erde ?
PP mit 680ohm gegen Erde ?
Schalter brauche ich keinen, oder doch ?
Weil Verriegelung gibt es ja keine, mag mich die Säule nicht steck ich einfach ab.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
27 Apr 2019 19:34 #172429
von Mannni
Ich hab nämlich keinen Platz, jede Einsparung wäre toll
Powercon True1 Adapter System
Ja hab ich in meinem Typ2 Stecker so gemacht aber noch nie gebraucht, sind die mit Kabel da empfindlicher ?brunbjoern schrieb: Doch, Du brauchst einen Schalter!
Ich hab nämlich keinen Platz, jede Einsparung wäre toll
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
27 Apr 2019 20:37 #172443
von Mannni
Wir beginnen mit dem Einbau und sind fast fertig. CP und PP sind noch zu machen sowie ich die fehlende Powercon, die ich leider am derzeit schwer erreichbaren Anwesen liegen gelassen habe.
Aber schön bald wird es fertig
Powercon True1 Adapter System
Jo Allrad war besser mit 50% is doof aber naja - somit wird das endlich fertiger...carbon_compound schrieb: Hast dir die Hinterachse aufm Semmering gebrochen?
Wir beginnen mit dem Einbau und sind fast fertig. CP und PP sind noch zu machen sowie ich die fehlende Powercon, die ich leider am derzeit schwer erreichbaren Anwesen liegen gelassen habe.
Aber schön bald wird es fertig
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
27 Apr 2019 20:44 #172445
von brunbjoern
28 Apr 2019 01:55 - 28 Apr 2019 02:01 #172469
von klausz
140-160km pro Akkuladung, und wie erreichen wir das?
Gemäß dem Motto: "Es ist mir egal ob die Katze schwarz oder weiß ist, Hauptsache sie fängt Mäuse." DENG
Powercon True1 Adapter System
Als kleine Zwischeneinlage sonst geht das unter.
Nachfolgend die CEE16A. Leider ist der Stecker verdeckt (hatte es nicht kontrolliert). Aber 3 Ausgänge.
Da ist noch Platz für einen zweiten Zusatzlader.
Nachfolgend die CEE16A. Leider ist der Stecker verdeckt (hatte es nicht kontrolliert). Aber 3 Ausgänge.
Da ist noch Platz für einen zweiten Zusatzlader.
140-160km pro Akkuladung, und wie erreichen wir das?
Gemäß dem Motto: "Es ist mir egal ob die Katze schwarz oder weiß ist, Hauptsache sie fängt Mäuse." DENG
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
05 Jun 2019 18:10 #175446
von Mannni
Powercon True1 Adapter System
Super der Tesla Charger ist derzeit eine Baustelle
Wie das ganze dann in Aktion aussieht wird sich noch ein paar Wochen verzögern.
Wie das ganze dann in Aktion aussieht wird sich noch ein paar Wochen verzögern.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
18 Jul 2019 18:57 #178209
von Mannni
Powercon True1 Adapter System

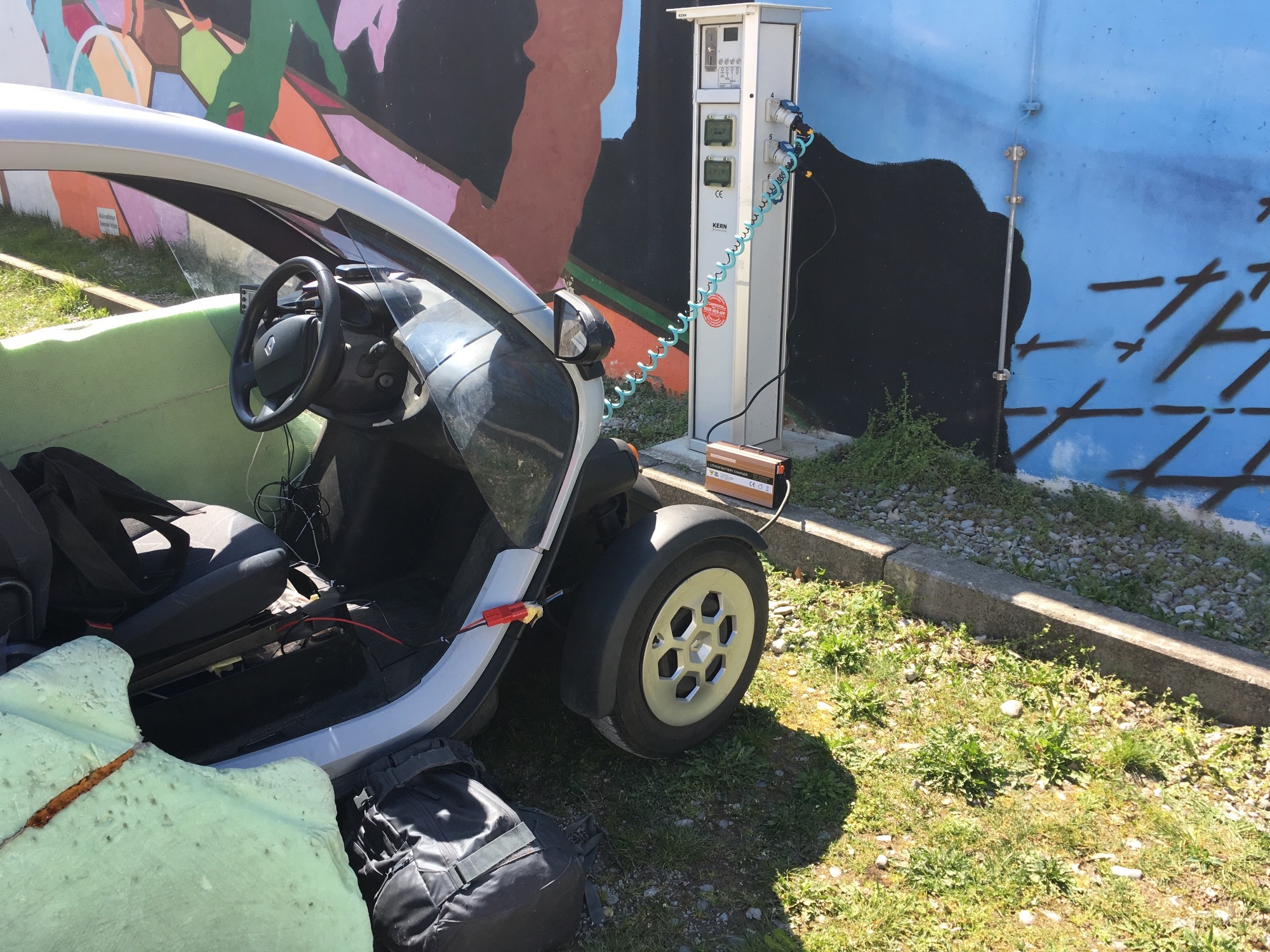

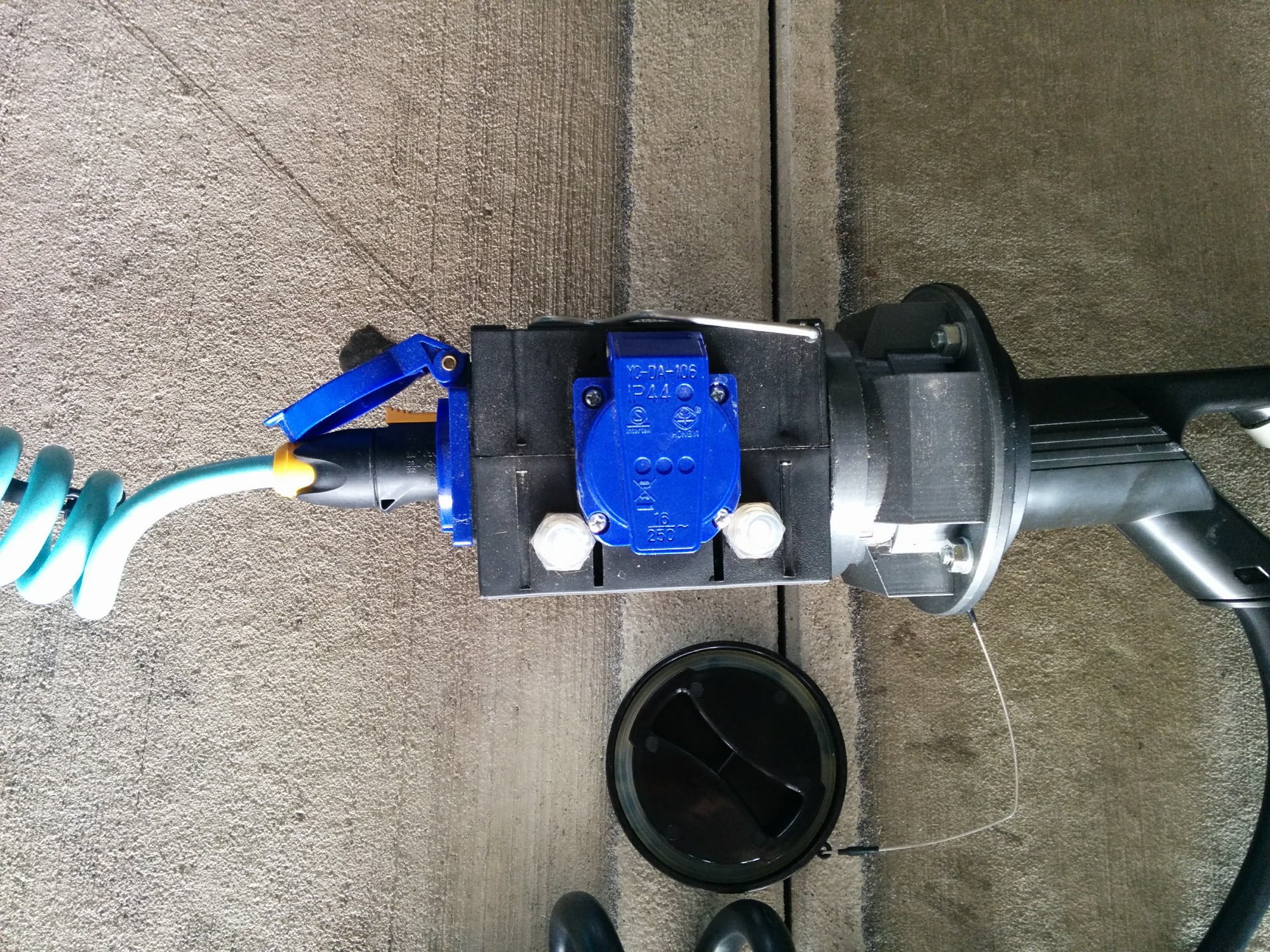

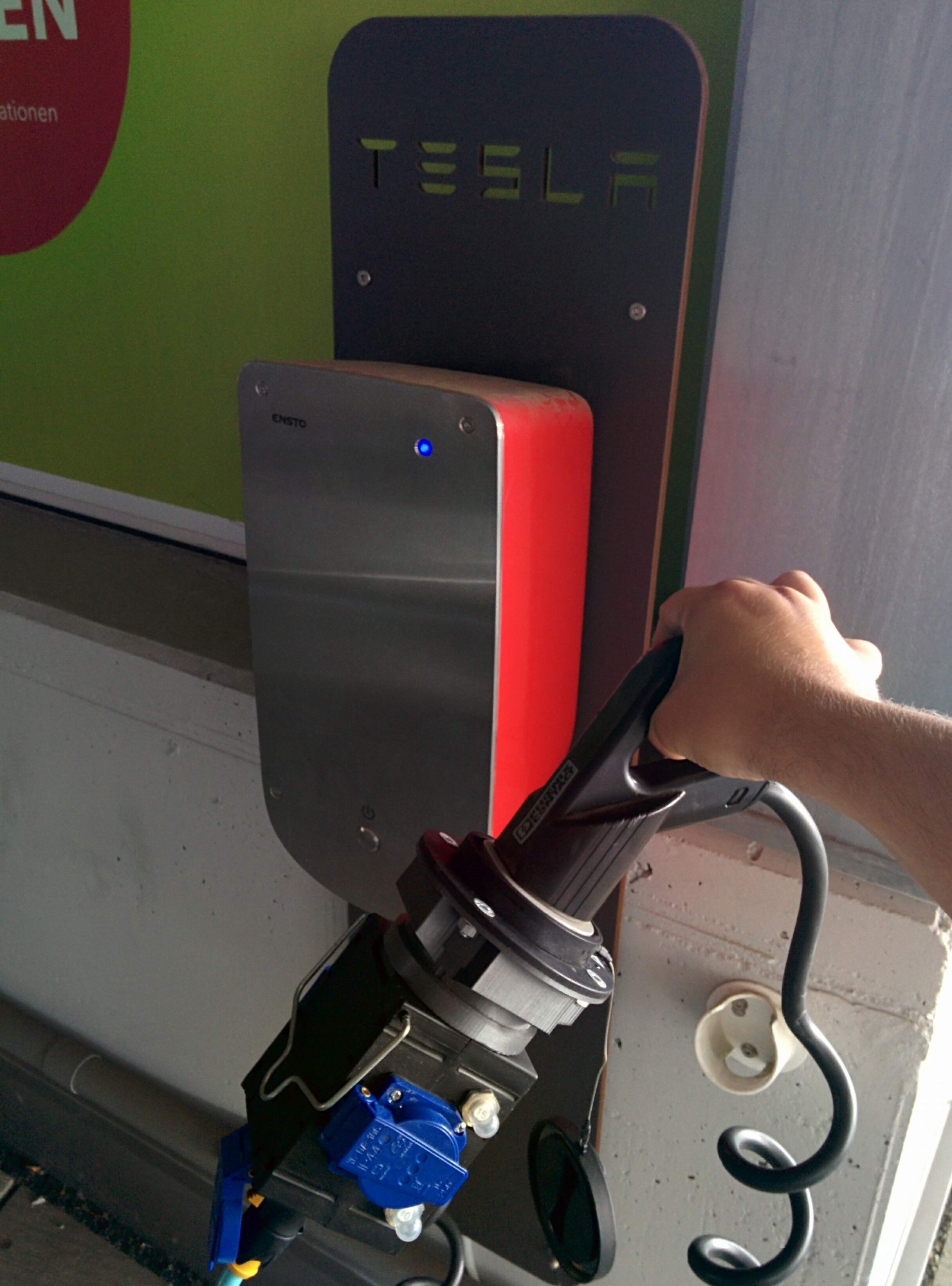

Es war soweit, endlich war die Ladestation nicht belegt oder unzugänglich.
So lädt man einen Twizy gratis bei Tesla
Ja er hat wirklich geladen, ich habe nur angesteckt und schon gings los
So lädt man einen Twizy gratis bei Tesla
Ja er hat wirklich geladen, ich habe nur angesteckt und schon gings los
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
07 Nov 2019 10:12 #185301
von Mannni
Powercon True1 Adapter System
Kleiner Teaser zur super rugged Powercon Outdoor-Steckdose (IPX6). Fertig ist es schon, muss nur mehr ans Ablichten denken.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
07 Nov 2019 21:18 #185337
von Mannni
Powercon True1 Adapter System

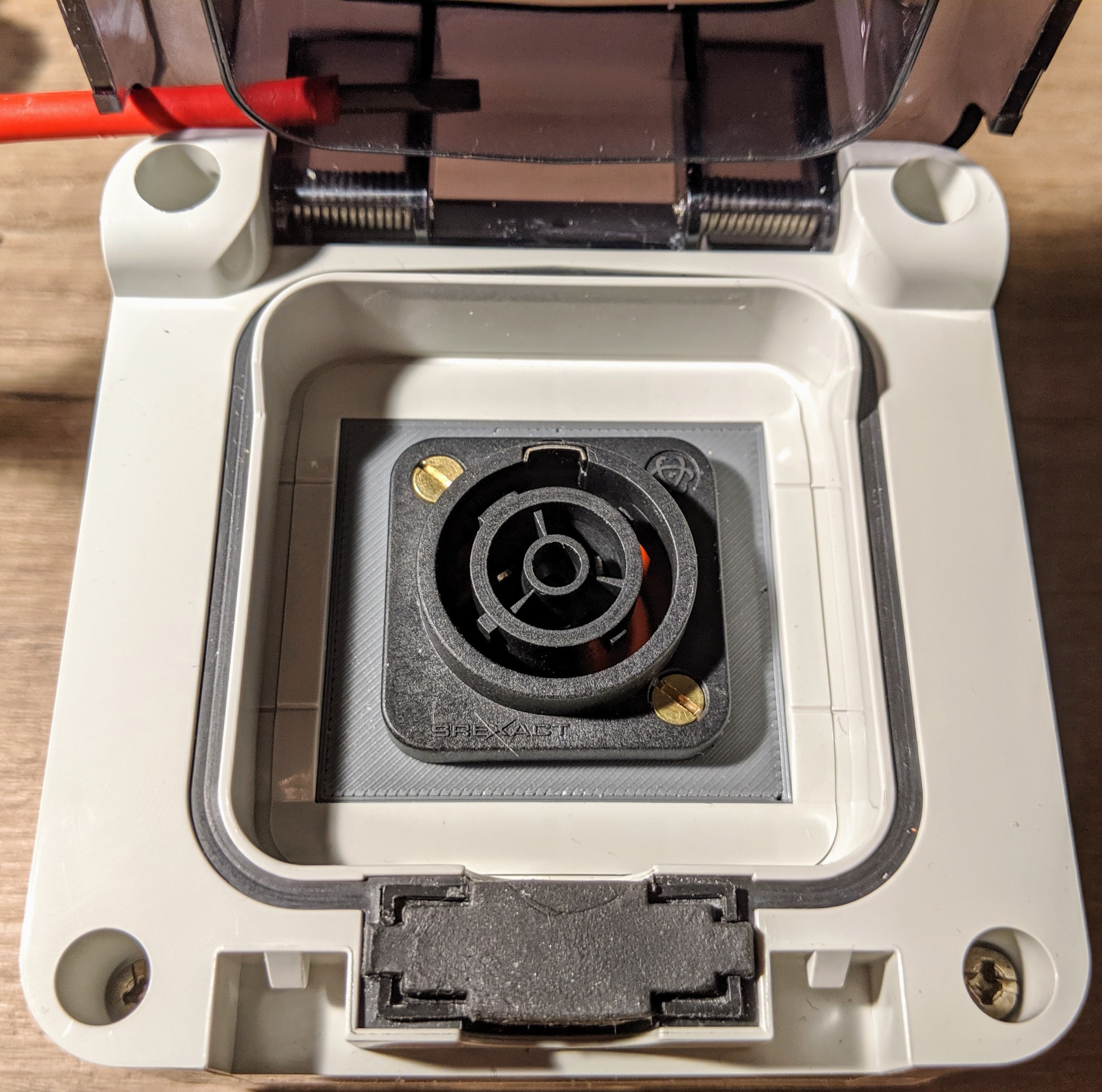

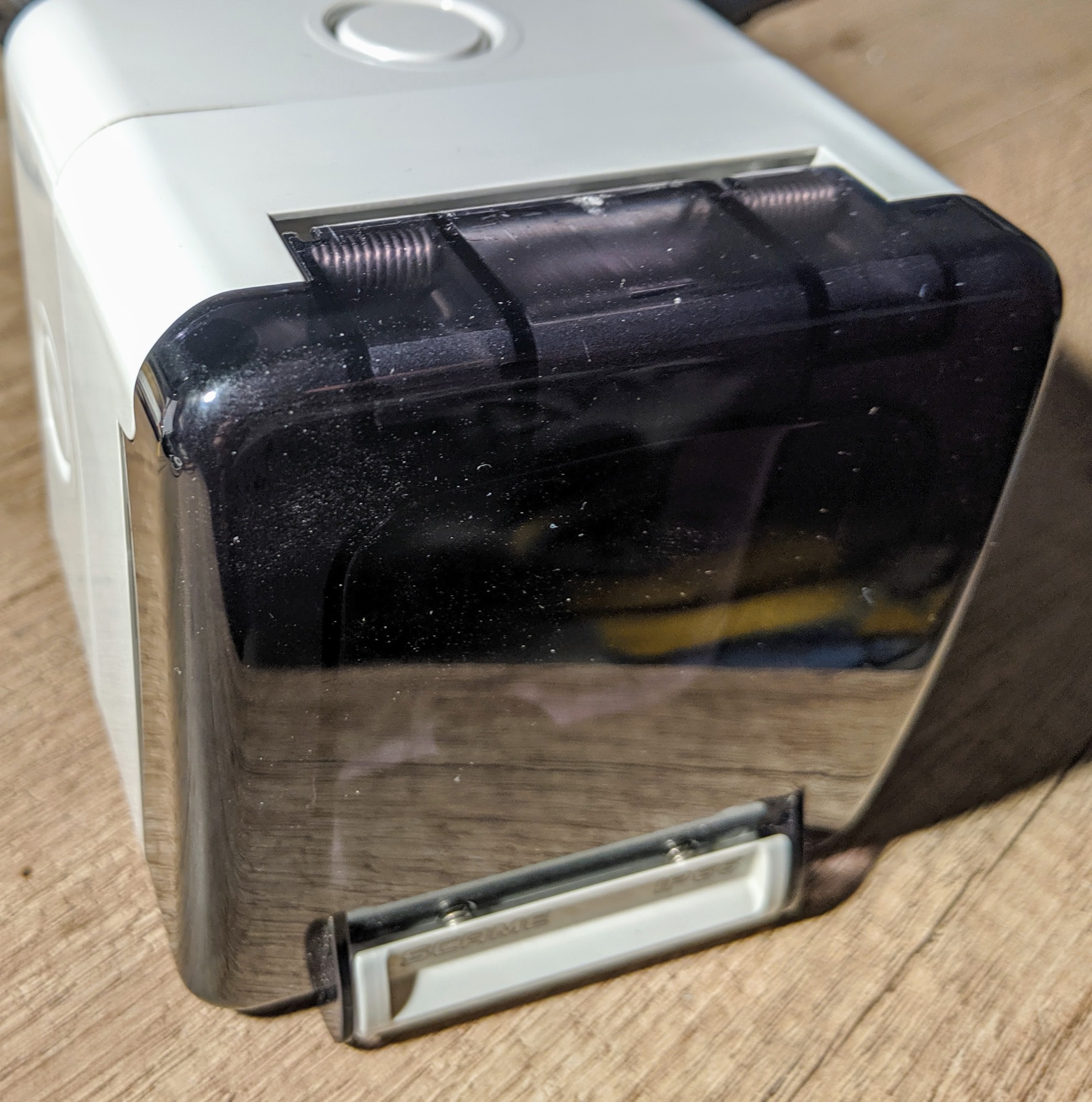

Das warten hat ein Ende. Schon gibts die Auflösung der richtig wetterfesten outdoor Box
Als Basis diente eine SCAME IP66 Steckdose - Anschluss UK/EU/egal - wird ja ausgetauscht.
Der Innenteil ist nur eingeschnappt - ein Um- und Rückbau ist somit spurlos möglich.

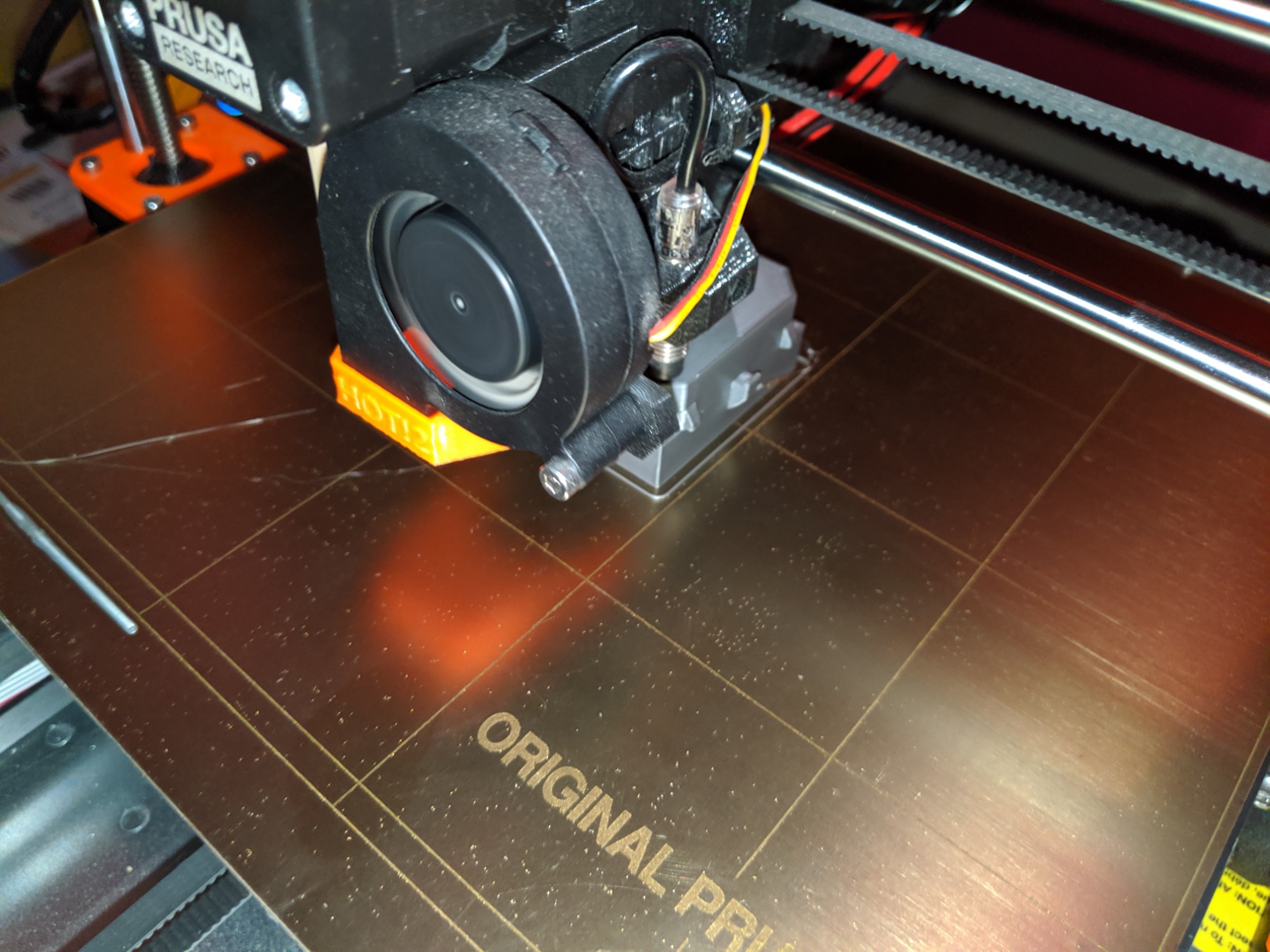

Der gedruckte Adapter hat die Aufnahme für die Neutrik powerCON TRUE1 Buchse - kann aber gerne nachgebaut und für andere Stecker adaptiert werden.
3D ist selbst entworfen gibts bei mir (irgendwann komm ich vermutlich auch dazu es auf Thingiverse zu laden) falls Interesse.
Mehr Bilder im Anhang.
Als Basis diente eine SCAME IP66 Steckdose - Anschluss UK/EU/egal - wird ja ausgetauscht.
Der Innenteil ist nur eingeschnappt - ein Um- und Rückbau ist somit spurlos möglich.
Der gedruckte Adapter hat die Aufnahme für die Neutrik powerCON TRUE1 Buchse - kann aber gerne nachgebaut und für andere Stecker adaptiert werden.
3D ist selbst entworfen gibts bei mir (irgendwann komm ich vermutlich auch dazu es auf Thingiverse zu laden) falls Interesse.
Mehr Bilder im Anhang.
