Ladeadapter für Säulen m. festem Kabel "LadeLilly"

Das Ganze ist nicht wasserdicht.

Das Hauptproblem ist der Schalter.
Diesen gibt es zwar auch als Spritzwassergeschützt, aber nicht wirklich in Mengen und Preisen die man zahlen möchte.

Typ2 bekommt man mit Gummiunterlage und Silikon abgedichtet.

Im Mioment ist im Wasserablauf des Typ2 ein Silikonpropfen.
Aber man könnte auch eine Drenageleitung zur Gehäusewand legen und dies mittel Schraubdurchlass nach Aussen legen.

Die Schrauben würde ich mit Epoxy abdichten und so auch isolieren.

Den Schuko bekommt man nicht dicht. Dieser ist nur IP54 und auch nur wenn er vertikal mit Deckel nach oben platziert wird.
Meine Suche nach einer, nach innen gekapselten Schuko war bisher nicht erfolgreich.


Der Ansatz von Matthias ist schon etwas wetterfester, wenn auch recht klobig und schwer (Gehäuse ist aus Gummi!)

Beim mir ging es um Kompaktheit. Da ist dann eine Tüte zur Not geduldet.

Moin.

Die Schukos gibts auch in ip67, aber das ist dann dem Kompaktheitsanspruch eher hinderlich. Zumal man ja auch den Stecker am T durch den Passenden ersetzen müsste. Gibts für den Schalter nicht solche durchsichtigen Gummihüllen wie bei den Motorschutzschaltern in Gehäusen? Die kenn ich zwar auch nur aufgerissen, aber immerhin...
Am besten wäre wohl ein Halteseil/haken was-auch-immer der die Box an der Säule fixiert, oder am Spiegel. Dann würde das Ganze durch den Zug an den Steckern schonmal eher nach unten zeigen.
Imho wird "man" sich mit den Boxen an den Säulen eh keine Freunde machen... und mit ner Tüte drüber sieht das dann gleich noch mehr nach " hingefrickelt" aus. Der pösepöse Strom iss doch soooo gefährlich!

Kann jemand davon vielleicht mal einen Schaltplan machen? Frank?
Und welche Teile braucht man genau dafür und wo vielleicht bestellen?

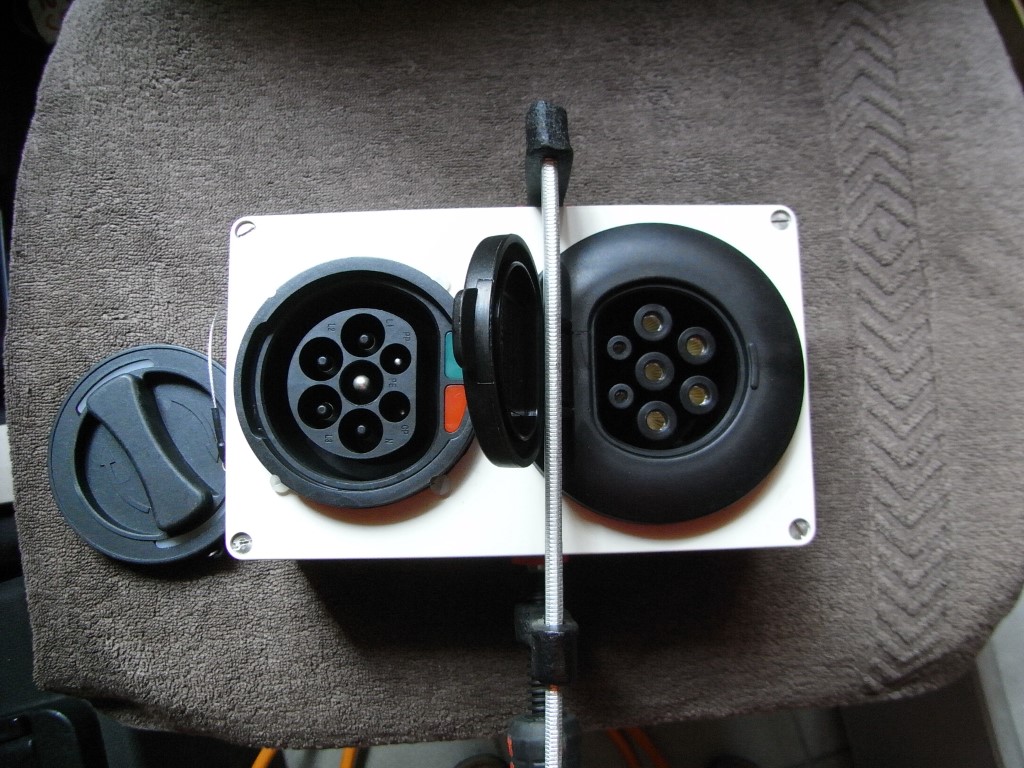

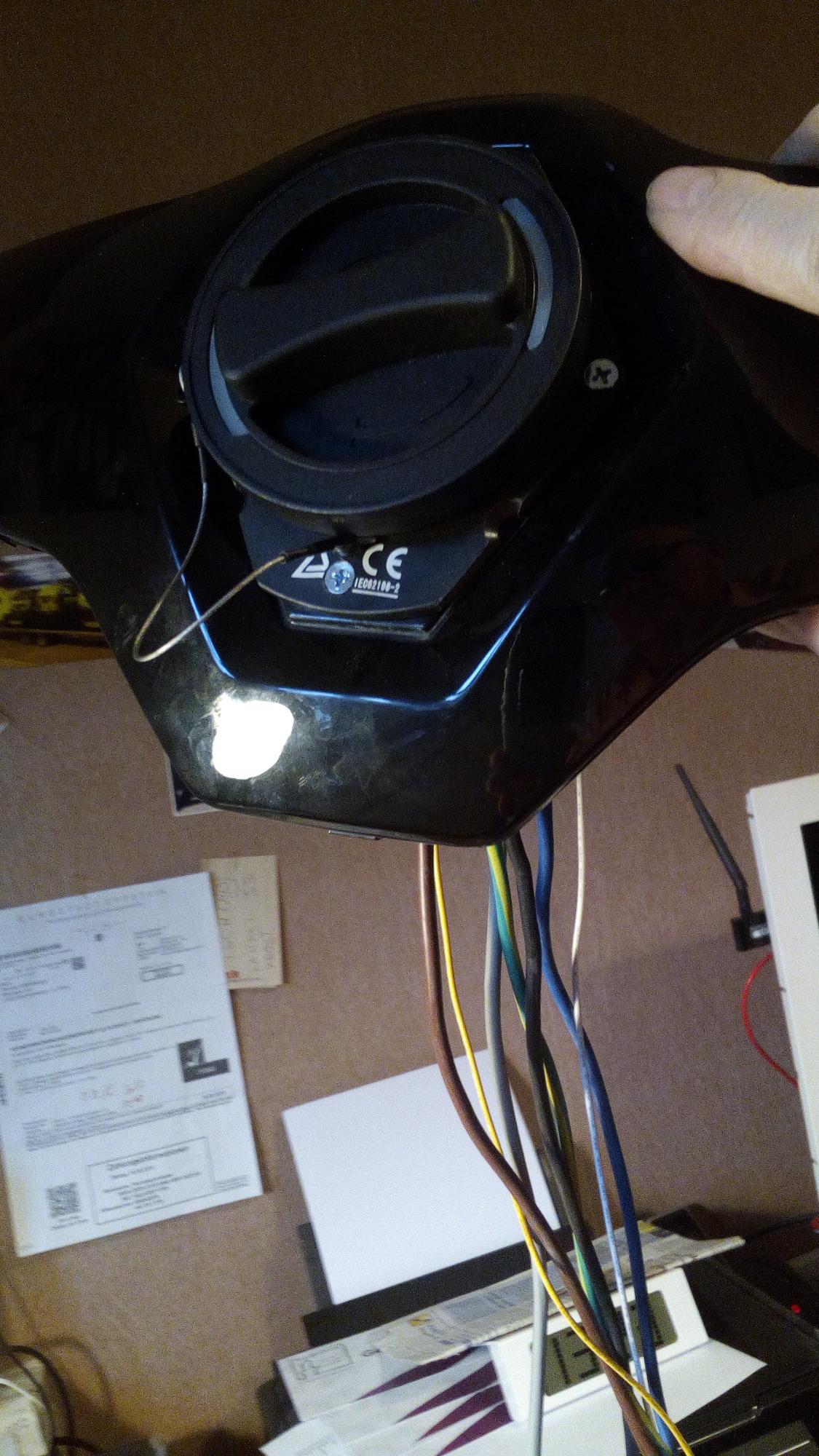

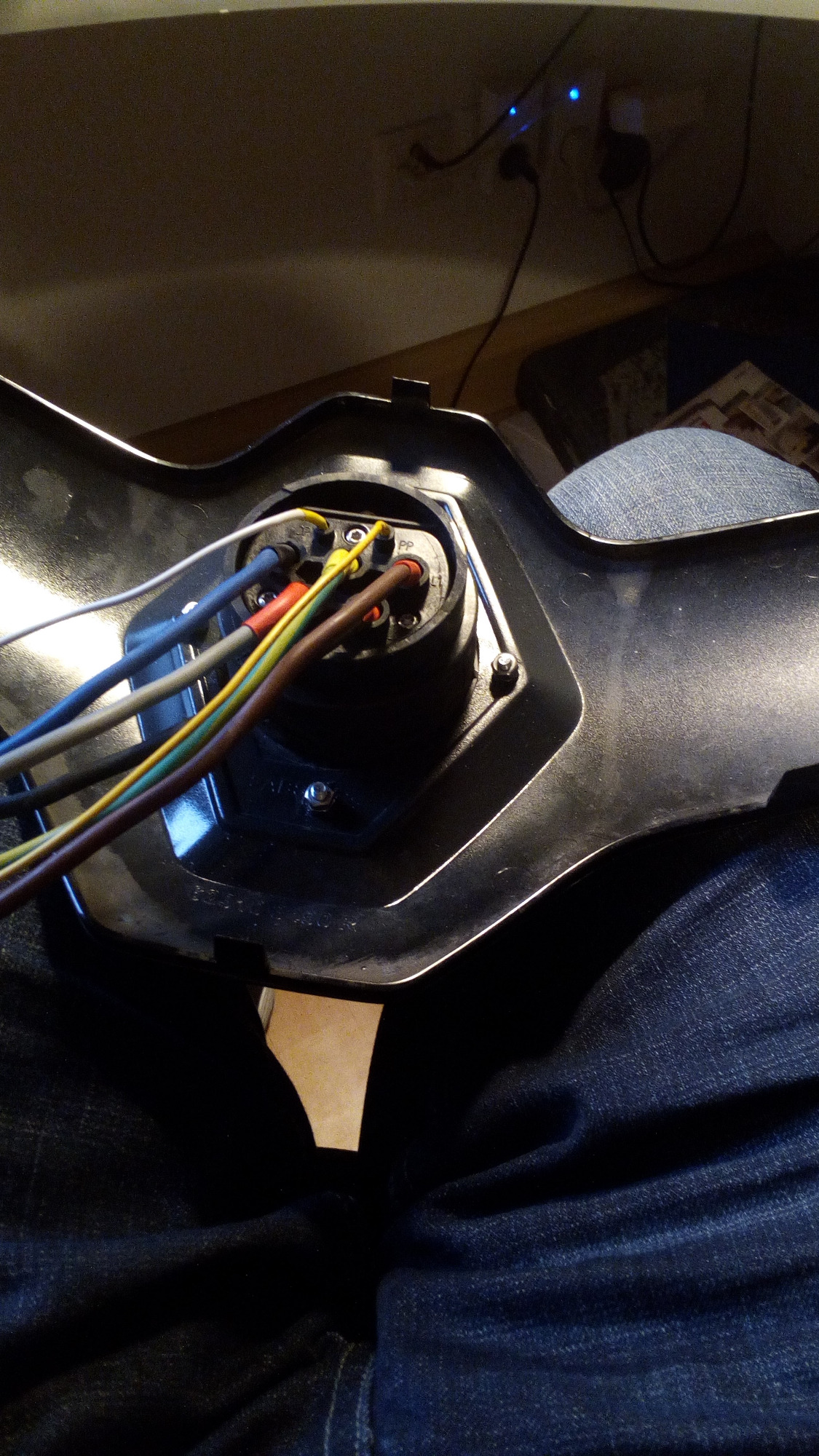

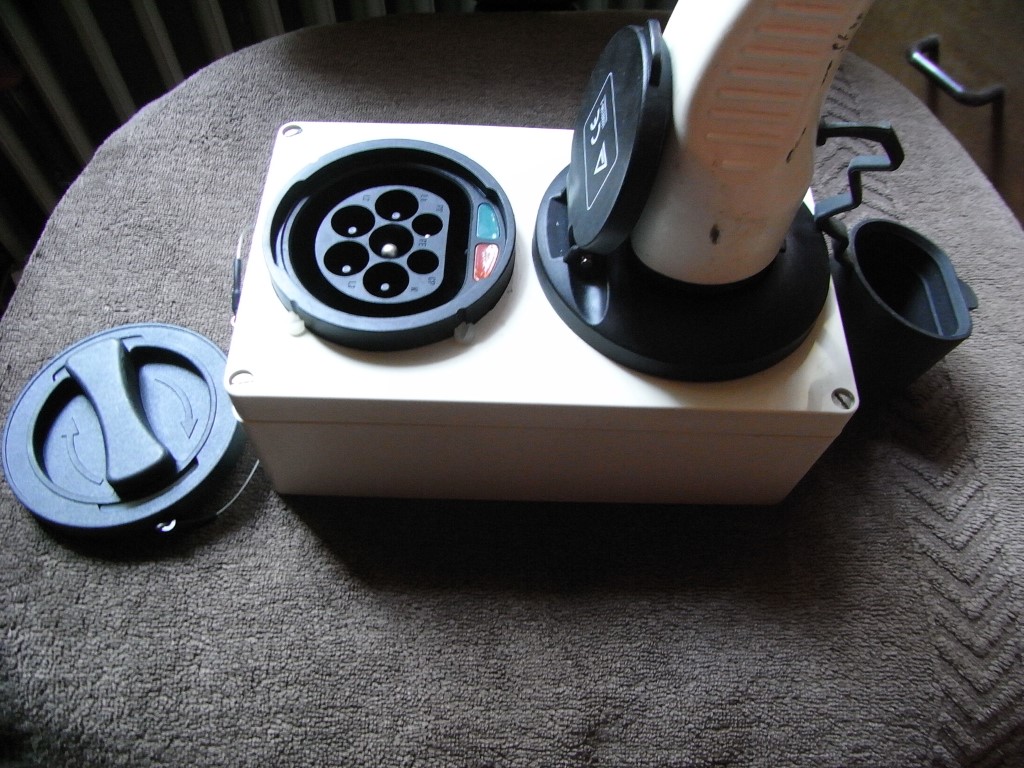

Hat sich schon jemand dran getraut eine Typ2 Buchse in die Frontmaske einzubauen?
So wie es in dem einen Video hier im Forum zu sehen gab?

Schalter:
www.e-t-a.de/produkte/schutzschalter_sic...omaten/thermische_schutzschalter/p/3120/
Gehäuse:
www.spelsberg.de/nc/produkt/an/11091401/
Schuko:
www.voelkner.de/products/375525/ABL-Sursum-Einbau-Steckdose-IP54-Blau-1561050.html

Sieht ja fast so aus wie meine Ladekiste



Gruß Balu

Jepp, nur das ich die Dose innen eingebaut habe und der Schutzschalter gleichzeitig zum schalten von VD dient

Der Rest ist ja optional.

Wobei, ein bisschen kleiner scheint mein Gehäuse doch zu sein,oder?

Soviel zum Frontmasken einbau. Ich bin dran. Hab aber viele Baustellen.

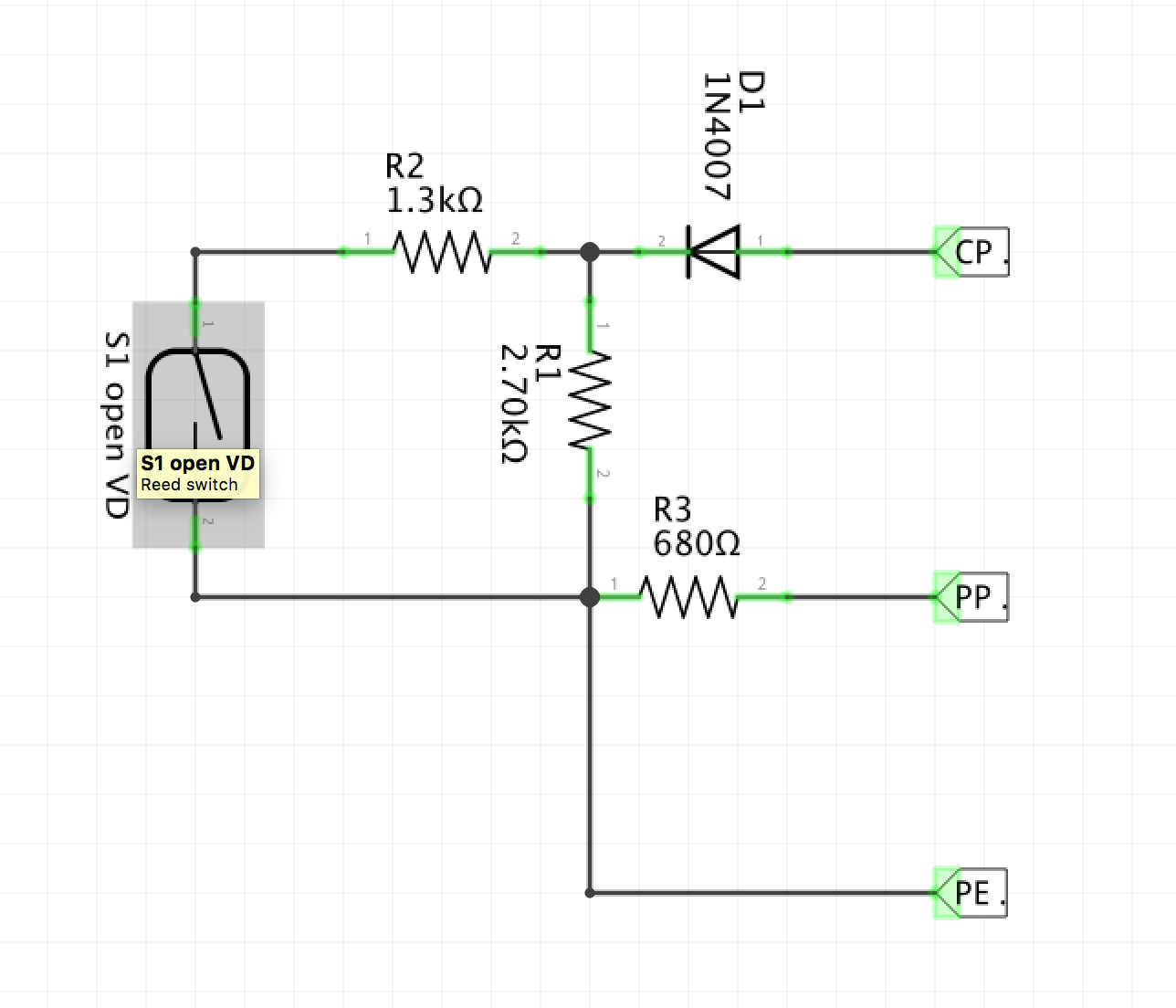

wo und wie machst du die Widerstände zwischen pp und pe? ich habe mir die Gedanken gemacht ob man dazu nicht die drei Stufen der zündung verwenden könnte. bin aber leider elektronisch zu wenig geschult dies umzusetzen.

Jou, mein Gehäuse ist 200x120x75. Erspart mit das Sägen an der Buchse

Gruß Balu

Ja, aber das war ja auch der Grund weshalb ich das Gehäuse gekauft habe
Kleiner geht es nicht mehr

micstriit schrieb: wo und wie machst du die Widerstände zwischen pp und pe? ich habe mir die Gedanken gemacht ob man dazu nicht die drei Stufen der zündung verwenden könnte. bin aber leider elektronisch zu wenig geschult dies umzusetzen.

Solltest Du mich meinen (dd) dann folgendes.
Die 4 Quadrat Kabel gehen in eine 1€ Verteilerdose. Von dort gehen die Kabel für die 3 Steckdosen ab. Da zwei Steckdosen unter das Armaturenbrett kommen ziehe ich eine dünne Schaltleitung gleich mit und mache einen Schalter ans Armaturenbrett. Mit Led Beleuchtung, so sehe ich auch gleich ob Strom fließt läuft oder wie auch immer. Für den Idioten und die Widerstände ist noch locker Platz in der Verteilerdose. Wenn es weitergeht gibt es wieder Bilder. Morgen ist erstmal der Sitzumbau dran.

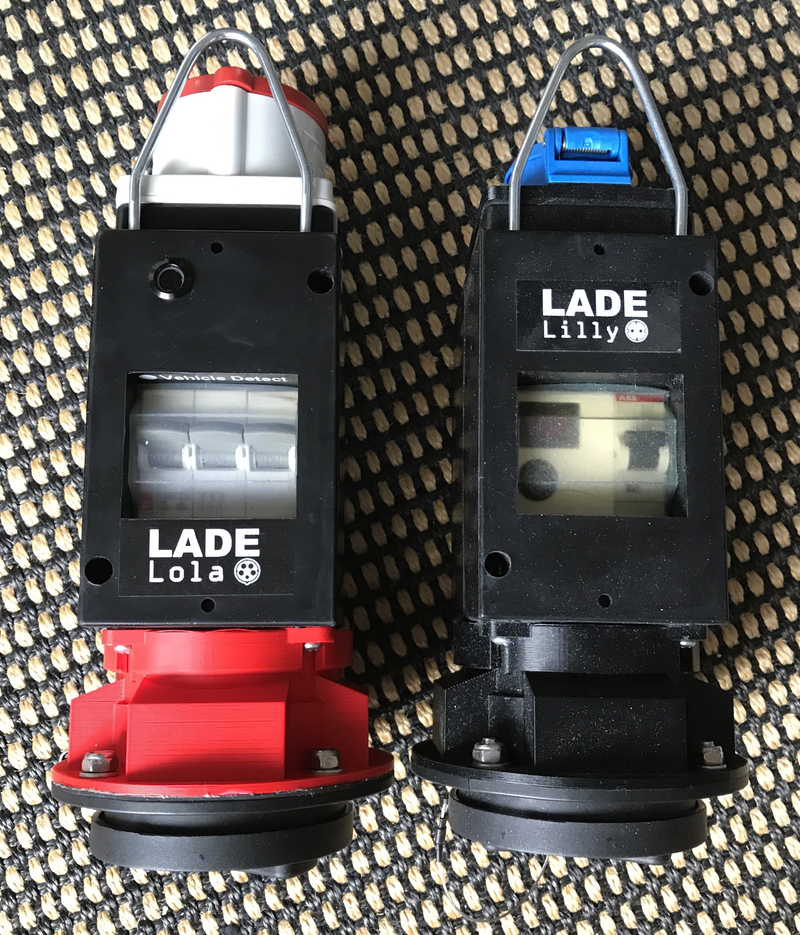

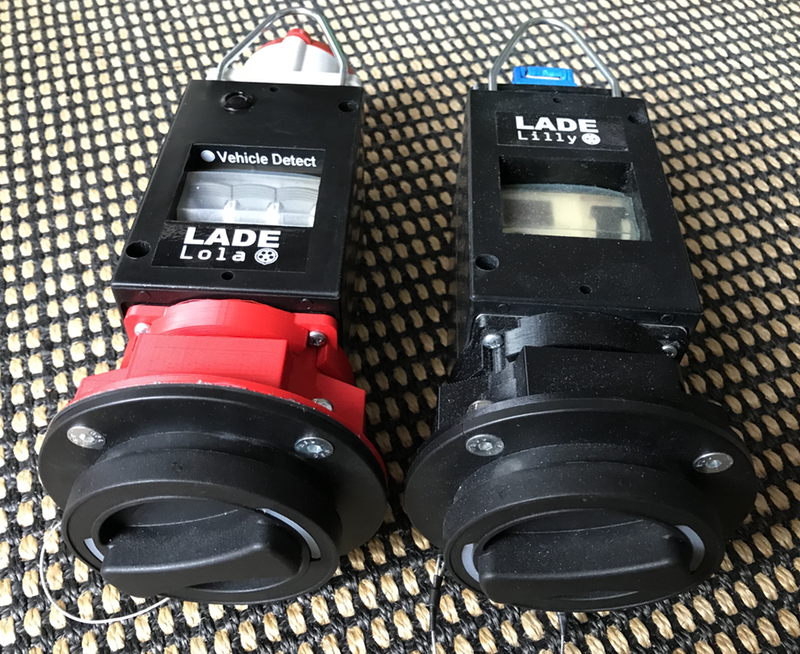

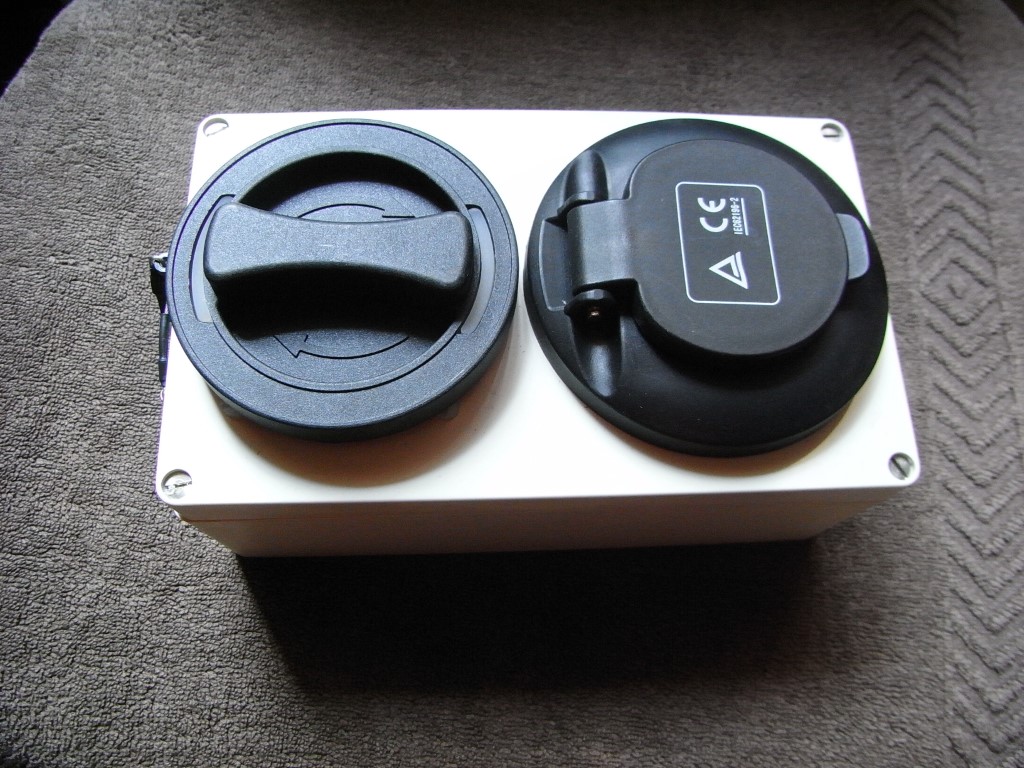

So, die LadeLola ist nun auch fertig geworden. Hier im Vergleich zur LadeLilly.

Hast du noch eine Schaltung für die LED des Schalters eingebaut?

Großstadtfahrer schrieb: Hast du noch eine Schaltung für die LED des Schalters eingebaut?

Aber klar doch:

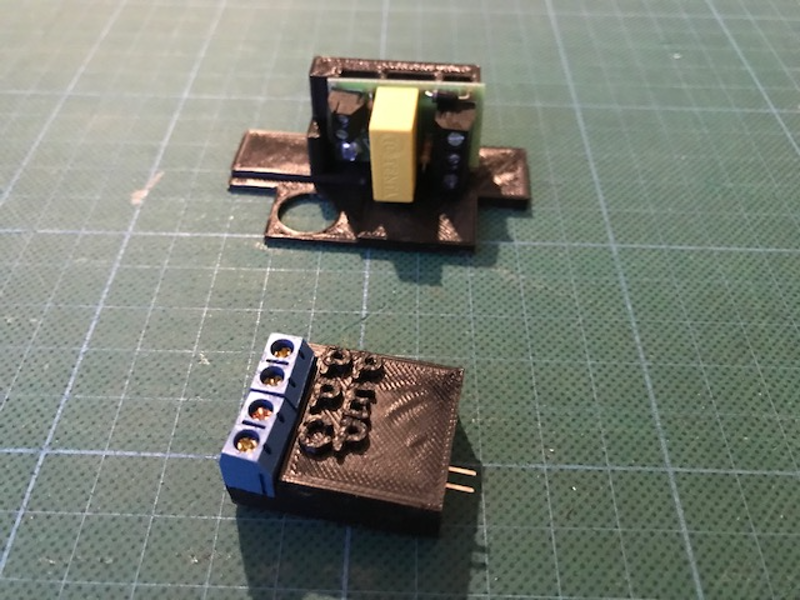

Im Vordergrund das gekapselte Platinchen für die Typ2-Beschaltung, hinten die kleine Elektronik zum Ansteuern der LEDs (240V -> 3V) auf einem passenden Träger für den Gummiklotz. Wird dann mit der Kontermutter des Schalters befestigt.
Leider funktioniert die LED im Schalter nicht. Wenn ich nochmal Lust habe, mache ich den Klotz nochmal auf und kontrolliere die Verkabelung. Im Moment habe ich aber keine Lust dazu. Ist bauartbedingt schon arg eng da drin. Die LadeLilly hat mehr Spaß gemacht beim zusammenbauen.

Die Ladeadapter bekommen Zuwachs.
Typ2 Stecker auf Schuko, CEE oder ?? an eine Ladesäule mit festem Kabel anschließen.
Alle Kontakte durchgeschleift, 3 Phasen jeweils mit 20 A abgesichert.
Wie kann man das Teil nennen Festkaladapter oder so

Gruß Balu
