Ladeadapter für Säulen m. festem Kabel "LadeLilly"

Moin,

wer sich ne LadeLilly bauen will: bei Amazon gibts aktuell (23.11.17) 20% Rabatt auf den zentralen Gummikörper ( www.amazon.de/gp/product/B007OV5FAI ). Kostet dann nur EUR 53,38 statt 66,73. Ist allerdings derzeit nicht lieferbar.


VG
Matthias

...gibt's scheinbar wieder!
Aber wie weit sind denn die Gespräche für eine Kleinserie gediehen, wo doch die Säulen mit festem Kabel umsich greifen.

Schönen 2.Advent.

Sailor schrieb: ...gibt's scheinbar wieder!

Ich habs gemerkt. Amazon hat mir einen Gummiblock für weitere Basteleien gebracht.

Aber wie weit sind denn die Gespräche für eine Kleinserie gediehen, wo doch die Säulen mit festem Kabel umsich greifen.

dingdong überlegt, eine kleine Serie aufzulegen, allerdings wird es dann eher eine LadeLuzy werden, ähnlich wie hier beschrieben. Also ohne Sicherungen.
Noch ist es aber nicht so weit. Zu gegebener Zeit wird es hier eine Liste geben.
Zur Not selber bauen! Ist nicht so kompliziert, wie es zunächste aussieht, man muss sich allerdings etwas reindenken. Für mich am kritischsten war, die Kabel an der Dose mit einer Lötlampe festzulöten.

Schönen 2.Advent.

Danke, das wünsche ich Dir auch!

Ja prima, danke für die Info! Wenn es dann zu jener Kleinserie kommen wird, melde ich mich jetzt schon mal an...

Hoffe das ich heute das Okay-Druck-hat-geklappt vom 3D Druck für diese Teile kriege, dann wäre alles zusammen und der Bau der Lilly kann starten

brunbjoern schrieb:

1x Typ2-Dose männlich (meine kommt aus China)

Hallo Matthias,
hast du einen Link für mich ?
LG Tom

Ulli-et-Tom schrieb: Hallo Matthias,
hast du einen Link für mich ?
LG Tom

Hallo Tom,

dingdong hatte die Dose für mich bei alibaba.com mitbestellt. Such mal nach "Type2 male socket 32 A car", Er hatte sie von "Shanghai Zencar Industry Co., Ltd.".
Die Dosen von www.elektrofahrzeug-umbau.de/shop/ladedosen/ sehen zumindest ziemlich ähnlich aus.

Viel Erfolg,
Matthias

Hallo Matthias,

besten Dank für den Tipp ! ...werde mal schauen ...
Läuft hier vlt. zu der Dose eine Sammelbestellung oder hat jemand noch eine rum liegen ?

LG Tom

Hallo zusammen,

Die Dosen von www.elektrofahrzeug-umbau.de/shop/ladedosen/ sehen zumindest ziemlich ähnlich aus.

Das sind die selben wie von Alibaba.
Wer es eilig hat bestellt dort - die geduldigen warten auf Post vom Chinamann

Gruß Balu

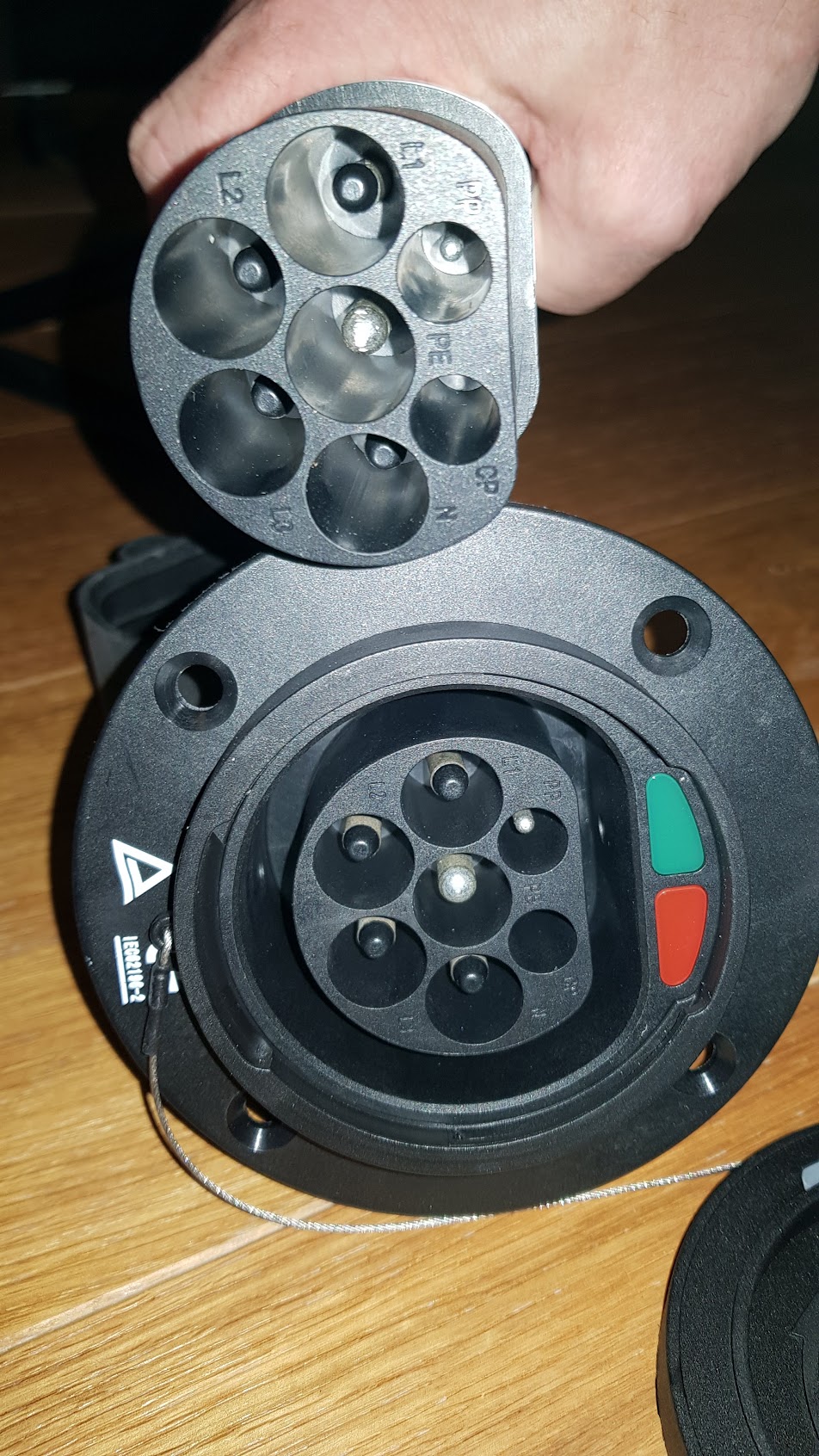

Ich habe mir die Frage gestellt was eigentlich der Unterschied von einem Typ 2 Stecker (männlich) zu einer Buchse (männlich) ist.
Mit einem Stecker kann man nicht an einer Ladestation mit festen Kabel einstecken, sprich man kann nicht ein Kabel verlängern.
Dies wurde bewusst so gemacht um zu verhindern das Kabel zusammengesteckt werden.

So was ist nun genau der Unterschied?
Zum einen ist der Schaft des Stecker länger als der Schaft der Buchse, sprich die Löcher sind unterschiedlich Tief.
Auch die Stifte haben unterschiedliche Längen.
Ich gehe davon aus, dass die Stecker nicht auf den Millimeter genau stimmen, offenbar gibt es hier eine gewisse Toleranz, ich habe hier denoch die genauen Werte in Millimeter angegeben, ohne diese zu interpretieren so wie ich diese gemessen habe.


Wie Tief sind die Löcher?

	Stecker	Buchse	Differenz
Tiefe	40mm	28mm	12mm

Wie Tief sind die Stifte im Stecker/Buchse?

	Stecker	Buchse	Differenz
PP	20mm	5mm	15mm
CP	32mm	15mm	17mm
PE	15mm	3mm	12mm
L1	17mm	5mm	12mm
L2	17mm	5mm	12mm
L3	17mm	5mm	12mm
N	17mm	5mm	12mm

Somit wie lang sind die Stifte

	Stecker	Buchse	Differenz
PP	20mm	23mm	3mm
CP	8mm	13mm	5mm
PE	25mm	25mm	0mm
L1	23mm	23mm	0mm
L2	23mm	23mm	0mm
L3	23mm	23mm	0mm
N	23mm	23mm	0mm

Dann säbelst Du mal exakt 12 mm vom Stecker weg und schon bist Du genau auf Buchsenmaß.
Die 12 mm dürften ziemlich exakt bis an die Verriegelungs-vertiefungen des Steckers gehen!


Habs gerade gemessen. 12 mm

Ehrlich gesagt habe ich mir dies überlegt, aber CP ist 5mm und PP 3mm länger in der Buchse. weiss nicht ob dies eine Rolle spielt.
Aber ein Universalstecker der mit Kabel und Buchsenmädchen geht wäre nett.

Macht es nicht Sinn, dort weiter zu diskutieren, wo dieses Thema, nämlich einen Stecker zu modifizieren, um damit an Säulen mt Kabel zu laden seinen Anfang genommen hatte?
www.twizy-forum.de/ladeadapter/80988-ada...bel-an-ladesaeule-mit-kabel-mit-trick-17

Da hattest Du auch bereits Beiträge verfasst.

Würde Sinn ergeben

Aber ich ab noch was zu Hauptthema beizusteuern.

Der Adapter von Matthias ist schon absolute Spitze (vor allem weil fast IP68).

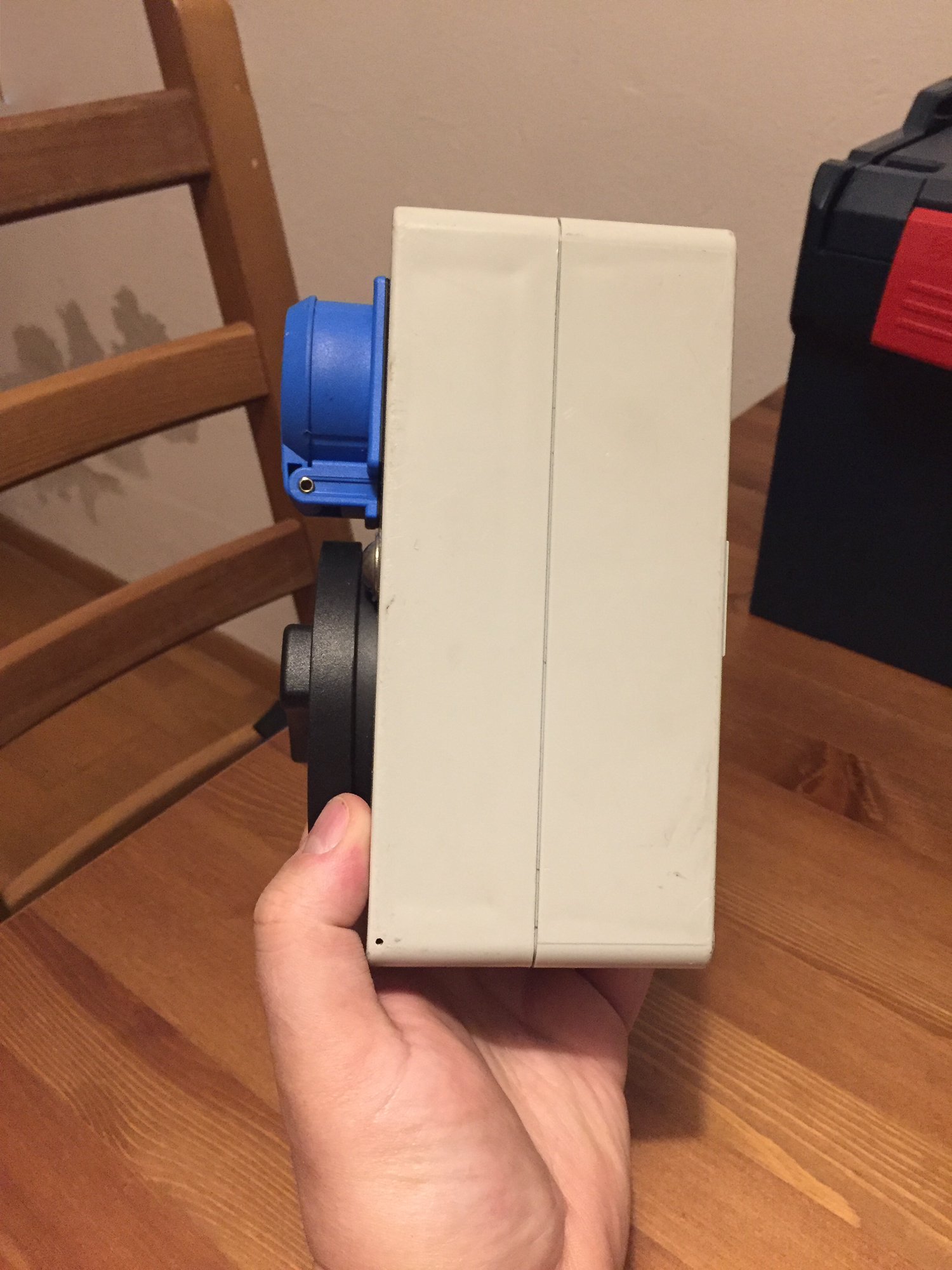

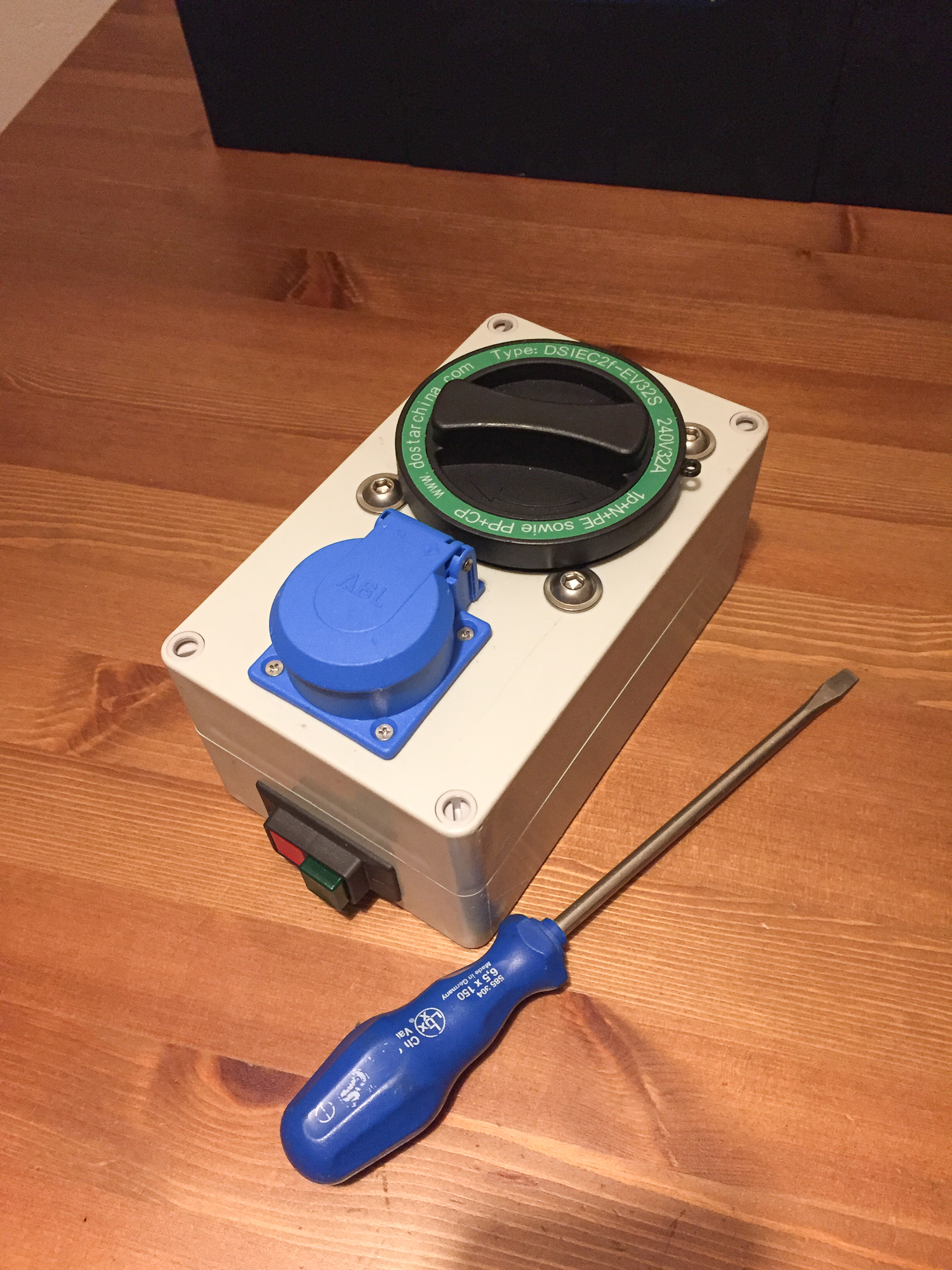

Aber ich hab mich, obwohl ich hier noch einen "Nahe" rumliegen habe, für eine kompaktere Variante entschieden.


Auch hier ist etwa basteln angesagt, aber dies beschränkte sich auf Löcher sägen und etwas von der Büchse an den Seiten abzutrennen.

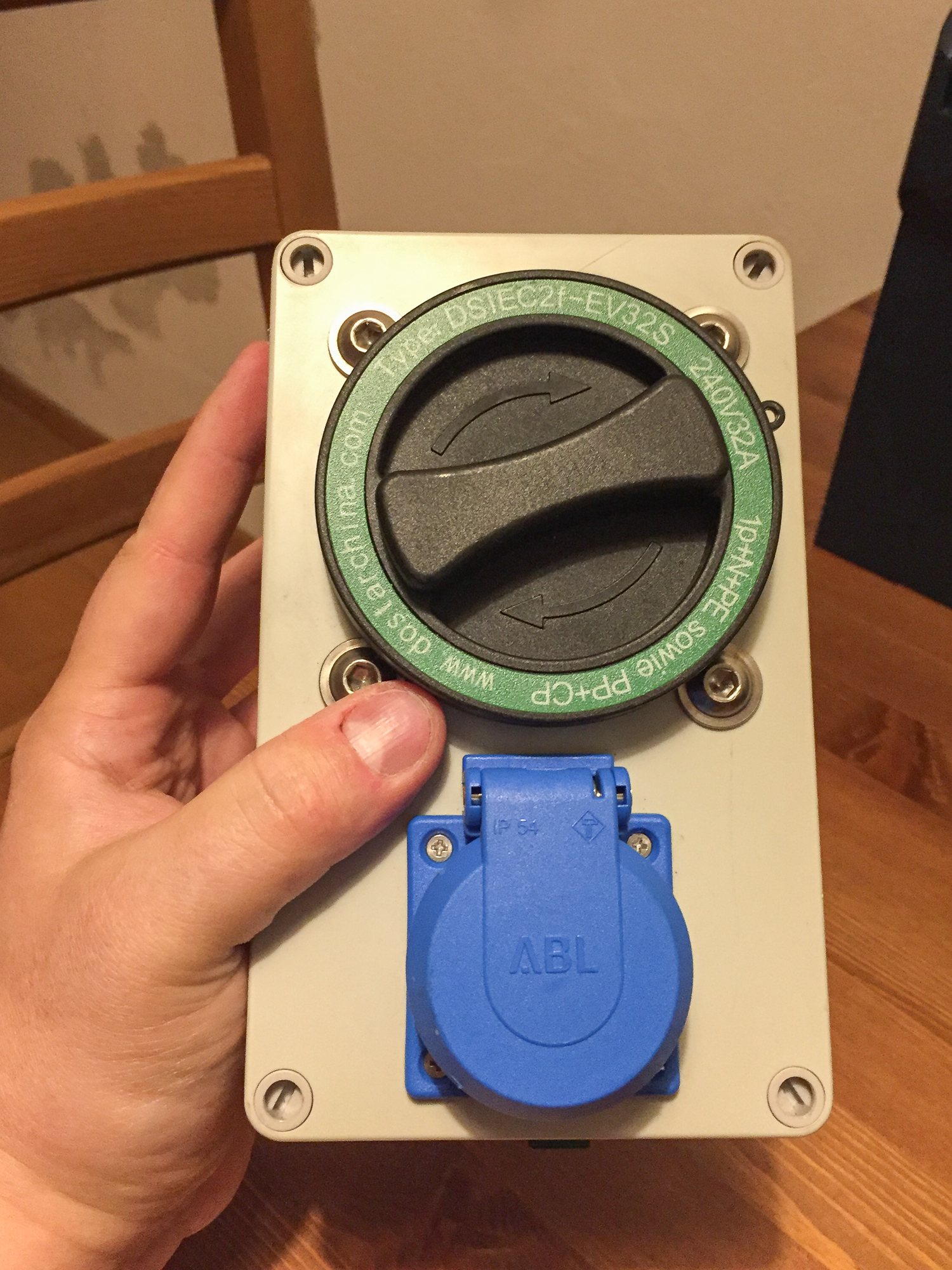

Grundlage war diese Box hier.

www.spelsberg.de/nc/produkt/an/11091401/

Absicherung erfolgt durch einen 2 Poligen Thermogeräteschutzschalter , welcher auch den 1300Ohm parallel zum permanenten 2750Ohm hinzuschaltet.

CP Trennung und 680Ohm kann man sich (muss aber nicht) sparen, da ja nicht Verriegelt wird (CP trennen durch Stecker ziehen) und durch das feste Kabel keine PP Stromcodierung abgefragt wird.

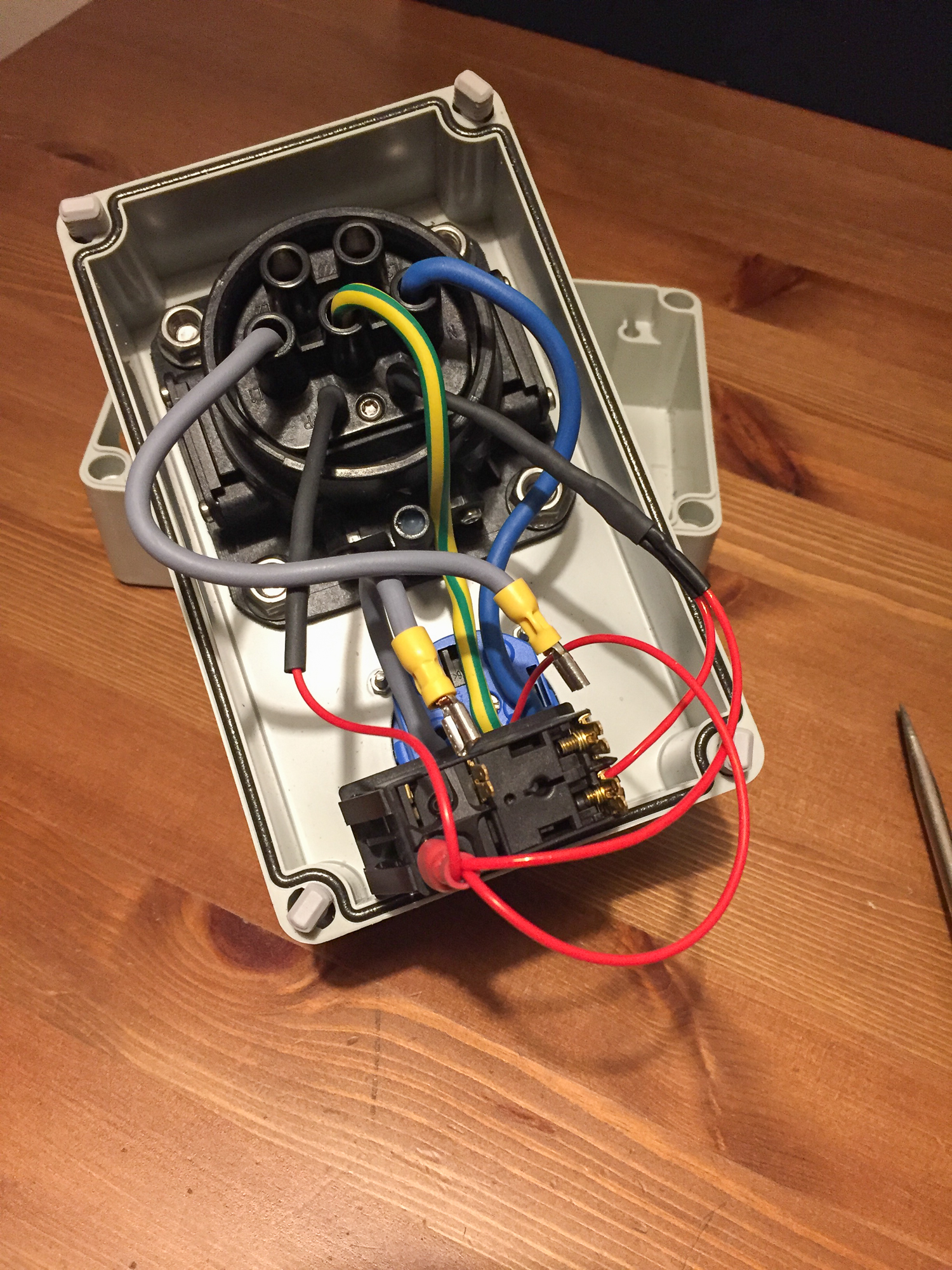

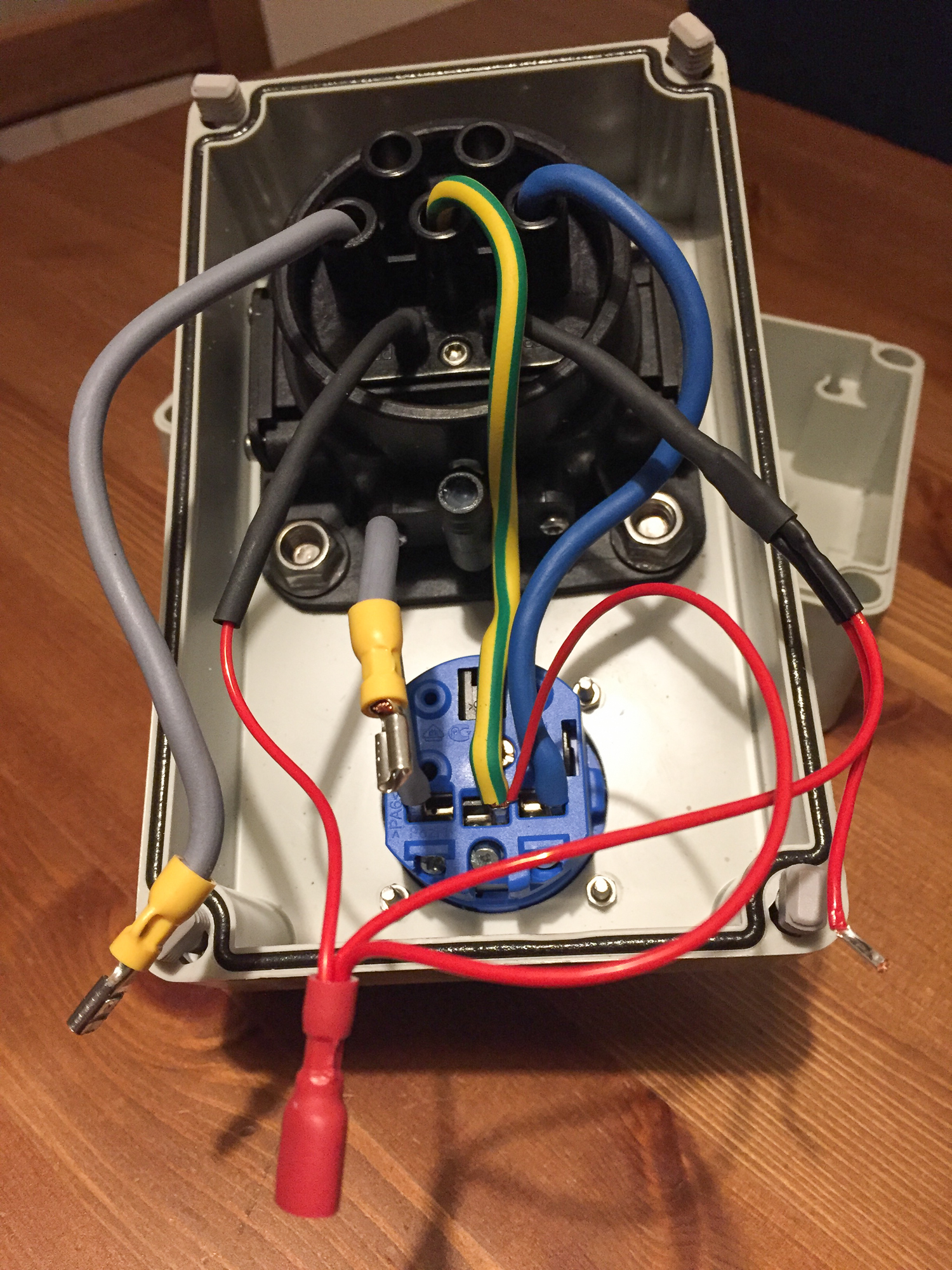

Kurze Erklärung zu den roten Leitungen.

PP kommt von links und geht in den Knoten der am Eingang des Schalters liegt.
Von dort aus geht er direkt zum PE.
Damit ist PE<>PP erledigt.

Sozusagen vom PE geht es zum Schaltereingang und parallel weiter über 2750 Ohm zum CP rechts.
Der Schalterausgang (geschraubtes Kabel ohne Schuh) geht dann über 1300Ohm ebenfalls zum CP.

Hi.

Wow, noch kompakter geht wirklich kaum noch.
Nette Schrauben, die hab ich auch gerade verbaut...
Nur stellen sich mir 2 Fragen, erstens, wenn der Typ2 Stecker in der Dose steckt, wie ist das mit Regenwasser?
2., ohne kleinscheißig zu sein, müssten die Stahlschrauben nicht geschutzleitert sein, oder anderweitig berührungssicher? Kunststoffhutmuttern?
