Bauanleitung für einen Typ2 Adapter.

Wenn die Dose nicht fest am Twizy verbaut ist der Vorteil gegen einen modifizierten Stecker sehr klein.
---hinzugefügt---
... weil es immer noch eine nicht erlaubte Verlängerung ist.

Goldbacher schrieb: Wenn die Dose nicht fest am Twizy verbaut ist der Vorteil gegen einen modifizierten Stecker sehr klein.

Aber ohne "manipulierten" Stecker !

Goldbacher schrieb: Wenn die Dose nicht fest am Twizy verbaut ist der Vorteil gegen einen modifizierten Stecker sehr klein.
---hinzugefügt---
... weil es immer noch eine nicht erlaubte Verlängerung ist.

Das grüne Spiralkabel ist rein physikalisch gesehen auch nur eine Verlängerung mit Adapter!

Sorry for writing in english. I will translate with google translate.
I am getting crazy with a charger of "Bricomart" that i am not able to start charging. Its a free charger with type 2 conector and wire.

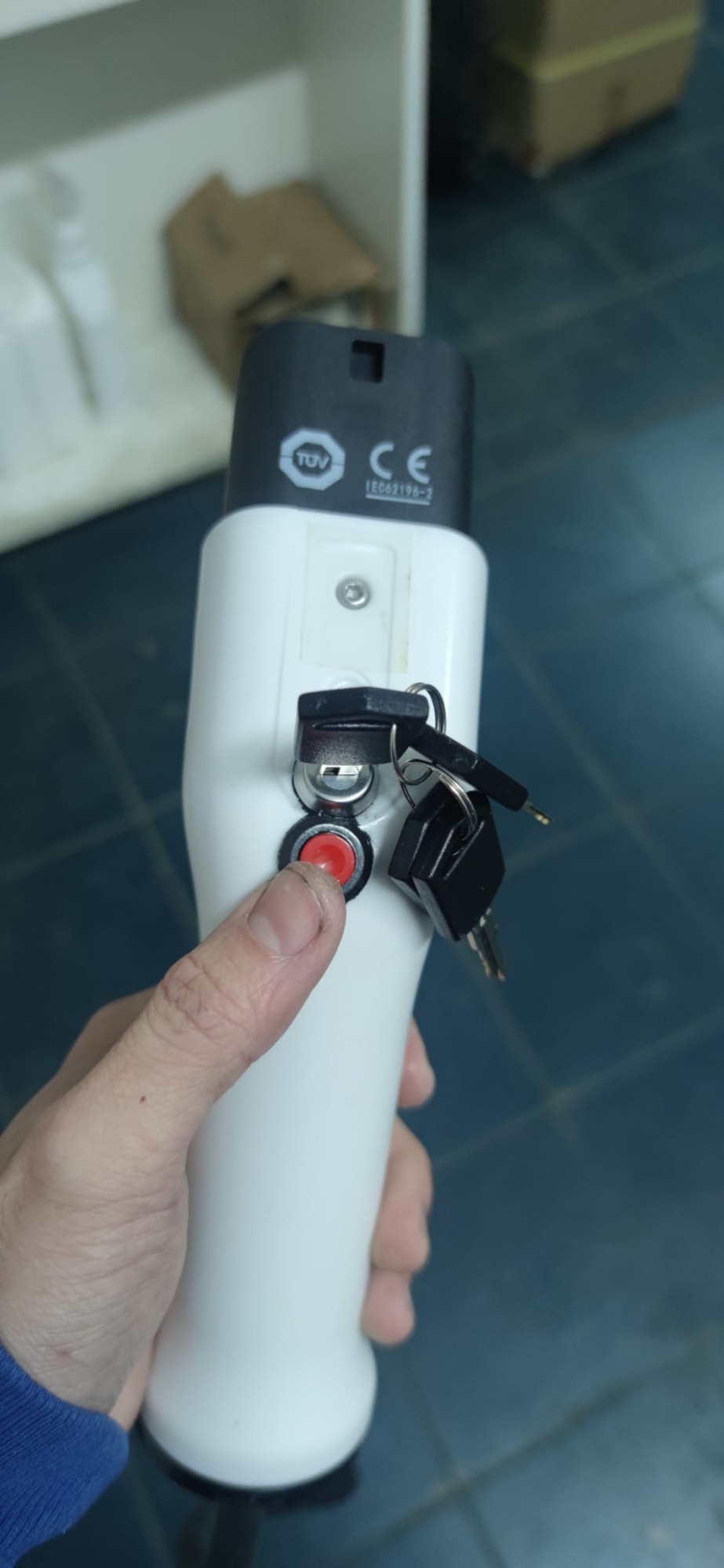

I did my type 2 conector with a key and a switch with the 3 different 680r, 2700r, 1300r and 1N4007 but it does not start the charge. Every car i see just conects and starts charging.
Any clue what can i do?

Entschuldigung, dass ich auf Englisch schreibe. Ich werde mit Google Translate übersetzen.
Ich ärgere mich über ein Ladegerät von „Bricomart“, dass ich den Ladevorgang nicht starten kann. Es handelt sich um ein kostenloses Ladegerät mit Typ-2-Stecker und -Kabel.

Ich habe meinen Typ-2-Anschluss mit einem Schlüssel und einem Schalter mit den drei verschiedenen 680r, 2700r, 1300r und 1N4007 verbunden, aber der Ladevorgang wird nicht gestartet. Jedes Auto, das ich sehe, verbindet sich einfach und beginnt mit dem Laden.
Irgendeine Ahnung, was ich tun kann?

Yes, you probably have an adapter that has a plug on it. This fits the cable, but has no contact. You need an adapter with a socket, then the Twizy will charge without any problems. The alternative is to saw off almost 1cm at the front of your adapter. Then it will no longer be locked, but will still have contact with the charger. However, the adapter you need is not the standard adapter that is available everywhere. This adapter requires this socket and looks like a white and yellow box.

Ja, du hast bestimmt einen Adapter, welcher einen Stecker dran hat. dieser passt zwar an das Kabel, hat aber keinen Kontakt. Du brauchst einen Adapter mit einer Buchse, dann wird der Twizy problemlos laden. Die Alternative ist, an deinem Adapter vorne knapp 1cm abzusägen. dann wird er zwar nicht mehr verriegelt, hat aber Kontakt zum Laden. Den Adapter, den du benötigst, ist aber nicht der Standard Adapter, den es überall gibt. Dieser Adapter benötigt eben diese Buchse und sieht aus, wie ein Weiß-gelber Kasten.

chucho schrieb:

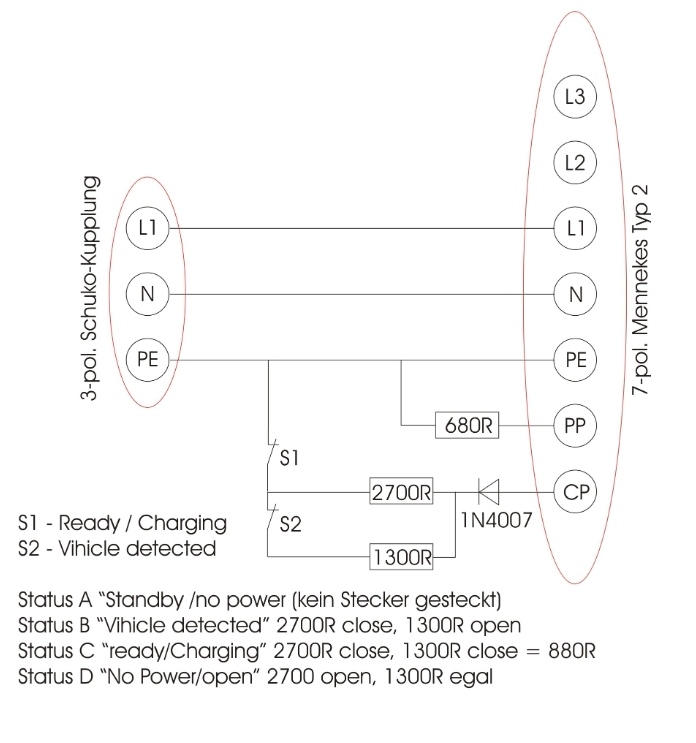

....interessant, wo mein Schaltplan (extra mit Schreibfehler ) überall so auftaucht...

LG Tom

Ulli-et-Tom schrieb:

chucho schrieb:

....interessant, wo mein Schaltplan (extra mit Schreibfehler ) überall so auftaucht...

LG Tom

I find it in this forum, what is the error?

Ich finde es in diesem Forum, was ist der Fehler?

JPB schrieb: Yes, you probably have an adapter that has a plug on it. This fits the cable, but has no contact. You need an adapter with a socket, then the Twizy will charge without any problems. The alternative is to saw off almost 1cm at the front of your adapter. Then it will no longer be locked, but will still have contact with the charger. However, the adapter you need is not the standard adapter that is available everywhere. This adapter requires this socket and looks like a white and yellow box.

Ja, du hast bestimmt einen Adapter, welcher einen Stecker dran hat. dieser passt zwar an das Kabel, hat aber keinen Kontakt. Du brauchst einen Adapter mit einer Buchse, dann wird der Twizy problemlos laden. Die Alternative ist, an deinem Adapter vorne knapp 1cm abzusägen. dann wird er zwar nicht mehr verriegelt, hat aber Kontakt zum Laden. Den Adapter, den du benötigst, ist aber nicht der Standard Adapter, den es überall gibt. Dieser Adapter benötigt eben diese Buchse und sieht aus, wie ein Weiß-gelber Kasten.

Do not really understand.
First I understand that there is no contact and that I need to trim a centimeter from my type2 connector. But then you tell me that it doesn't work with the normal one that is sold everywhere and that I need another one. Could you send a link to the other one that I need to know which one it is? thank you

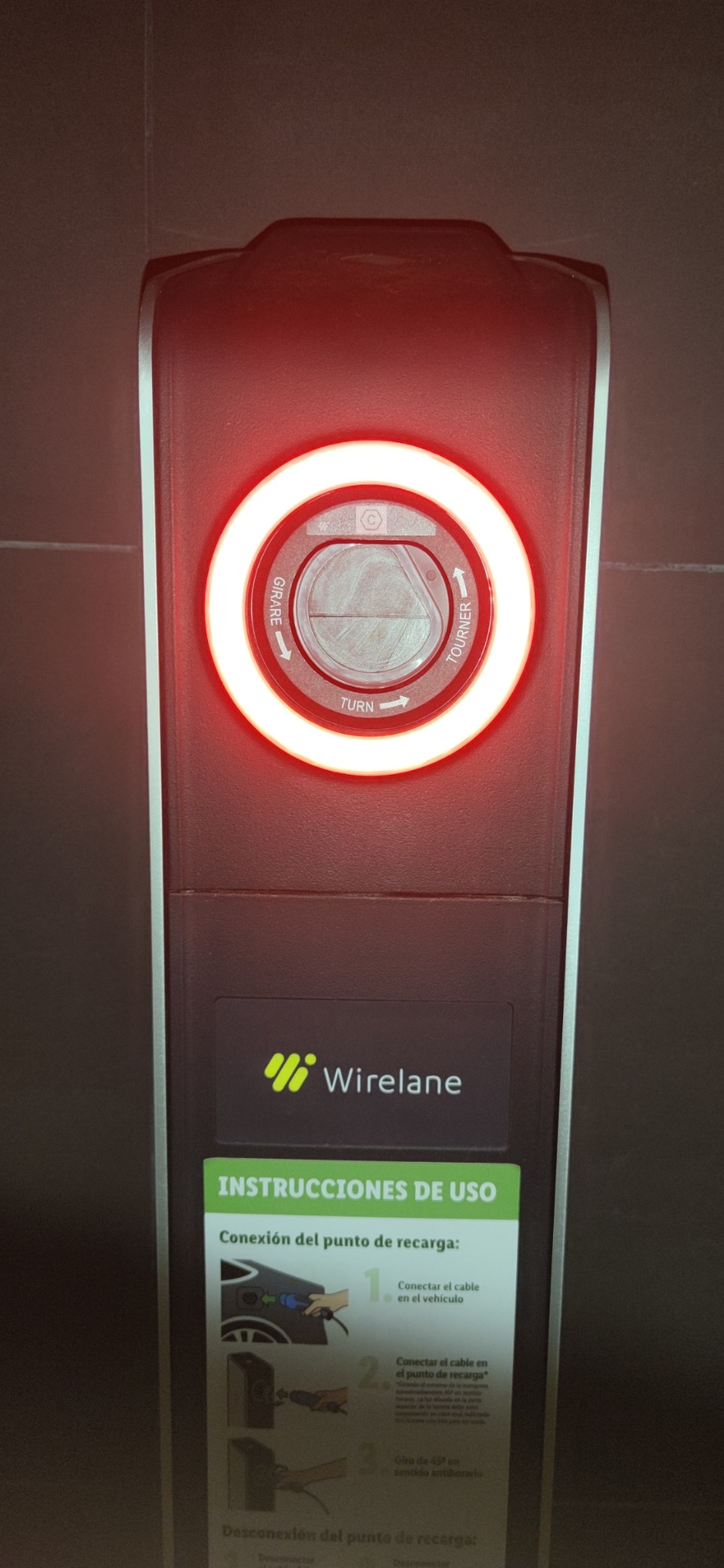

Today I had a problem with another charger. this time in Lidl. I don't know if you have the same chargers there and you can help me.
It's the first time I've seen a charger that works like this. You insert the type2 and for it to fully connect you have to turn it.
I manage to connect it well, I get it to lock it as if it were going to start charging but it does not start charging with either the key or the switch that is supposed to start charging. I have tested the start charging button on other chargers and it must be working because it stops charging but does not unlock the type2 until I use the key.

Verstehe nicht wirklich.
Zuerst verstehe ich, dass es keinen Kontakt gibt und dass ich einen Zentimeter von meinem Typ2-Stecker kürzen muss. Aber dann sagst du mir, dass es mit dem normalen, den es überall gibt, nicht funktioniert und ich ein anderes brauche. Könnten Sie einen Link zu dem anderen senden, damit ich wissen kann, um welchen es sich handelt? Danke

Heute hatte ich ein Problem mit einem anderen Ladegerät. Diesmal bei Lidl. Ich weiß nicht, ob Sie dort die gleichen Ladegeräte haben und mir helfen können.
Es ist das erste Mal, dass ich ein Ladegerät sehe, das so funktioniert. Sie stecken den Typ2 ein und müssen ihn drehen, damit er vollständig angeschlossen ist.
Ich schaffe es, es gut anzuschließen, ich schaffe es, es anzuschließen, als ob es mit dem Laden beginnen würde, aber es startet weder mit dem Schlüssel noch mit dem Schalter, der den Ladevorgang starten soll, den Ladevorgang. Ich habe diese Ladestarttaste an anderen Ladegeräten getestet und sie muss funktionieren, da sie den Ladevorgang stoppt, den Typ 2 jedoch erst entsperrt, wenn ich den Schlüssel verwende.



​

I recomend to by a „ready to use“ solution like this one. Evalbo

They have a small cirquit board inside the Adapter for generating the signals that a modern Charging point needs.

Check out if they deliver to your country.

chucho schrieb:

Ulli-et-Tom schrieb:

chucho schrieb:

....interessant, wo mein Schaltplan (extra mit Schreibfehler ) überall so auftaucht...

LG Tom

I find it in this forum, what is the error?

Its just a Typo.. "V i hicle" instead "V e hicle"...
Some kind of "Brand identity" or "hidden copyright"...

If there is a permanently mounted cable on the charging station, you need an adapter like this: ebay.de/itm/235425737018?

if the station only has one socket, then you need one like the one you have (assuming it works properly)
