Auf dem Weg zum Plug and Play Akku

Sorry fuer meine Dumme Frage, aber warum wollt ihr das Falten?
Die Originalen sind doche auch "nur" 2x geschraubt, also die Masse Leitung wäre das nicht einfacher und billiger?

Es gibt tatsächlich Paste für Kupfer/Alu Verbindungen, wie die Wago 249-130.
Problem ist die elektrolytische Oxidation bei Verbindung von Kupfer zu Alu.

@arg-weis-weiss-denn-ich : Was meinst du mit "falten" ?

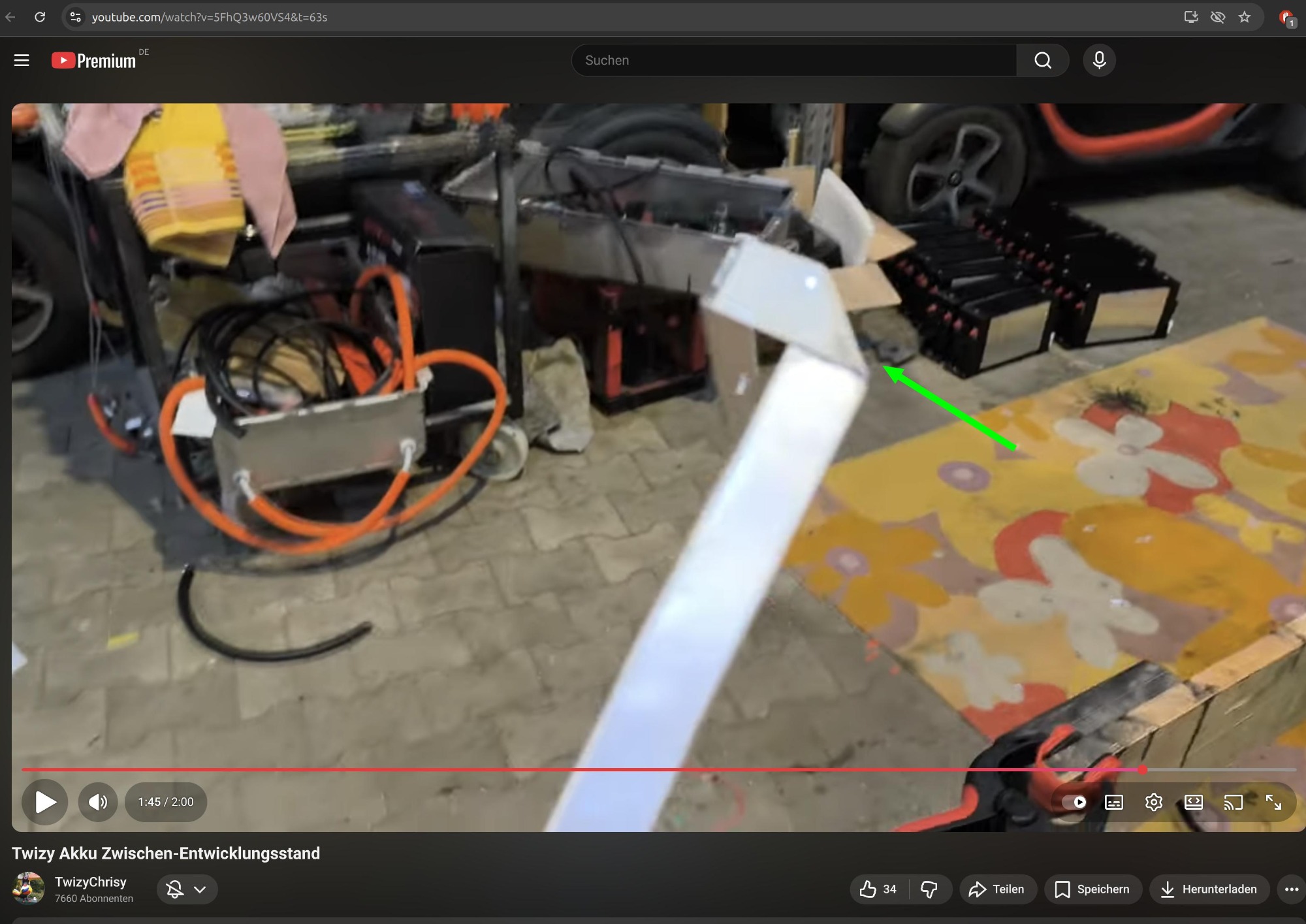

Hab ich das falsch verstanden, habs grad nochmal mit Brille angeschaut sieht fuer mich immer noch "gefaltet" aus.

Wie willst Du sonst aus einem "Band" eine 90° Kurve machen? Oder du laserst das aus dem Vollen und hast jede Menge Verschnitt wenn Du nicht clever so viel verteilst und verschachtelst daß keiner mehr die braucht

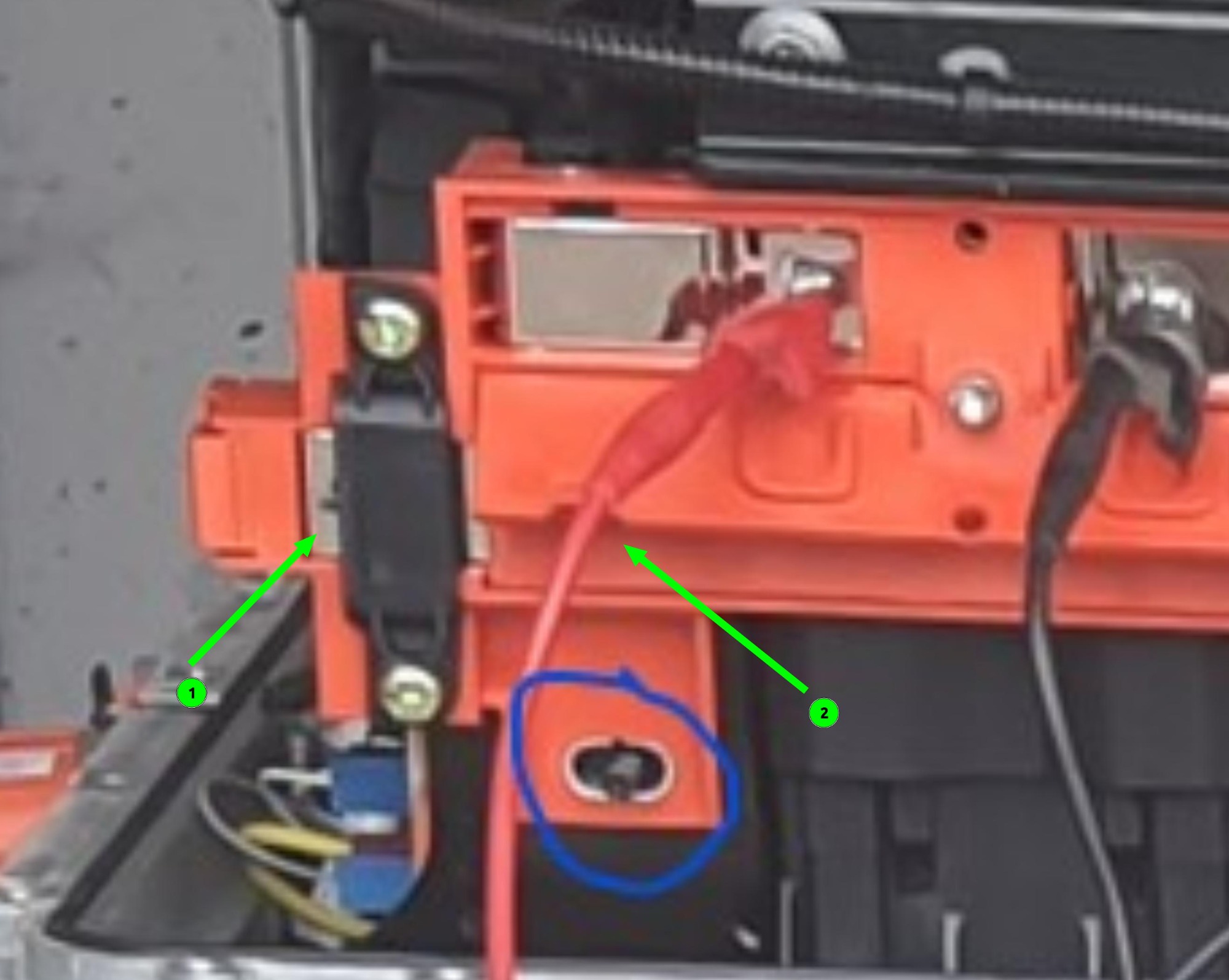

Ich hab leider gestern die Original Schiene weg gegeben, aber ich bin mir fast sicher das da an beiden Enden des langen Metall Stücks eine schraube ist ... OK 1x, rechtes, gehts an das Akku 7 - Terminal aber auf den Sicherungs Seite, links (1), wo der Strom Sensor ist, ist aber das Metall das durch den Sensor geht auch mit einer Schraube verbunden (ca. 2).

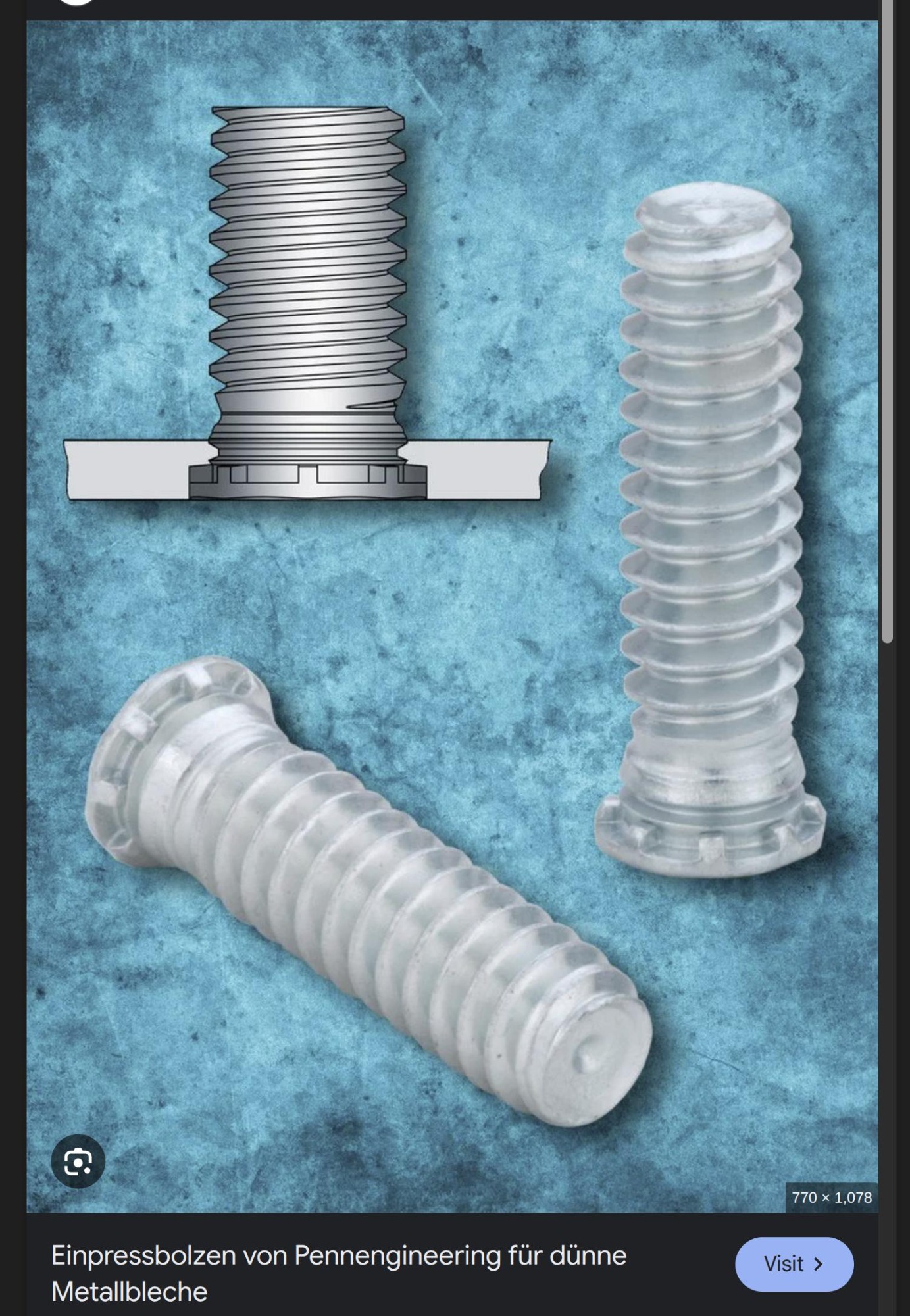

Und ich vermute die Fertigung und verbindung per z.B. Einpressbolzen waere einfache / billiger
Aber ich kann mich vollkommen täuschen.

Wenn Du zwei Teile mit Verbindern zusammenschraubst ist das sicher "einfacher".
Aber jede zusätzliche Verbindung ist eine mehr wo etwas passieren könnte......

[

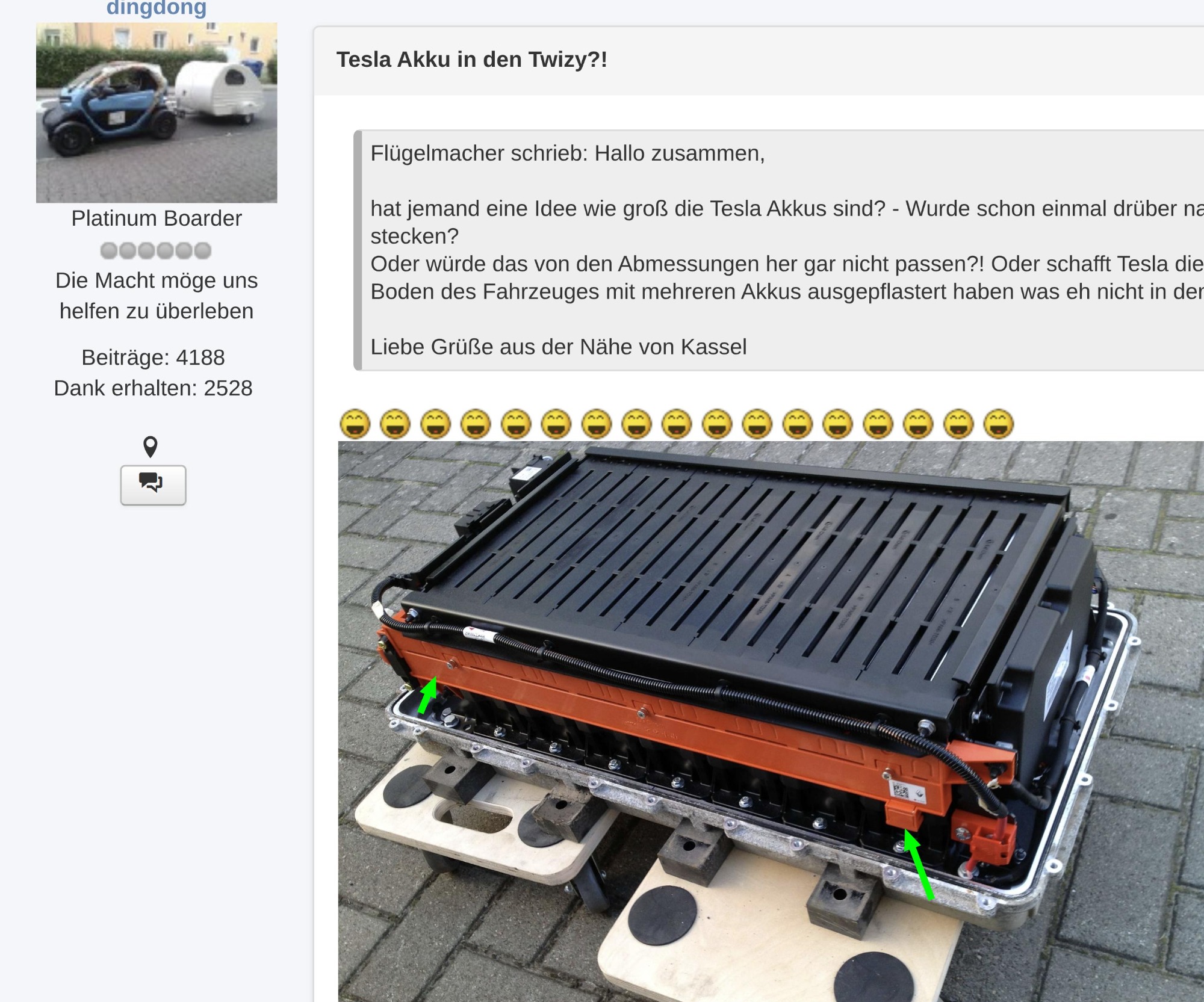

Der Akku Deckel auf dem Bild, kommt mir irgentwie bekannt vor.....

GeölterBlitz schrieb:
Der Akku Deckel auf dem Bild, kommt mir irgentwie bekannt vor.....

Aber sowas von

Die Kupferrohr Version / Idee ist super

geht schon weiter... Rainer macht grad die Chinesen verrückt
Mal sehen was die für ne "richtige" Stromschiene wollen.'
Falls sich jemand eine aus nem Wasserrohr klöppeln will hier mal die Maße.

ACHTUNG der Pluspol Originalanschluss muss "plattgeklopft" werden (die silberne Schiene)
Sonst geht der mit der originalen Kröpfung definitiv zu nah an das Gehäuse. Das GEHT NICHT!!!

Die Original Stromschiene ist nur reingeklipst und mit ein paar Hammerschläglein gerade gerichtet.
Ist ja CU und butterweich.

Video kommt noch.



Sorry für die Zeichung, ich bin kein CAD Wissender, mit Powerpoint bekomm ich das in erträglicher Zeit nicht besser hin.
Und nein, aktuell muss noch keiner das in eine CNC-lesbare Zeichnung ändern. Wir warten mal was die Chinesen sagen.

Wenn DAS hinhaut sind wir wirklich langsam fast bei Plug and Play.

Zumindest muss dann keiner mehr Angst haben den Umbau nicht hinzubekommen.
