3D-Druck: Universal-Halter für die A-Säule

Das nenn ich mal basteln mit Niveau

KLASSE!

Philosauph schrieb: Hallo brunbjoern,
jetzt hast du mich zu einer sonntäglichen Bastelstunde inpiriert:
Materialvorwärmung mit "Heatball".

Früher wurde der Teufel ausgetrieben, heute wird dem Filament die Feuchtigkeit.
Hat’s was gebracht? Ansonsten mal bei nicht allzu hoher Temperatur in den Backofen stecken.

Dir auch einen schönen (Rest-) Sonntag,
Matthias

So, mal wieder Zeit für ein Update:

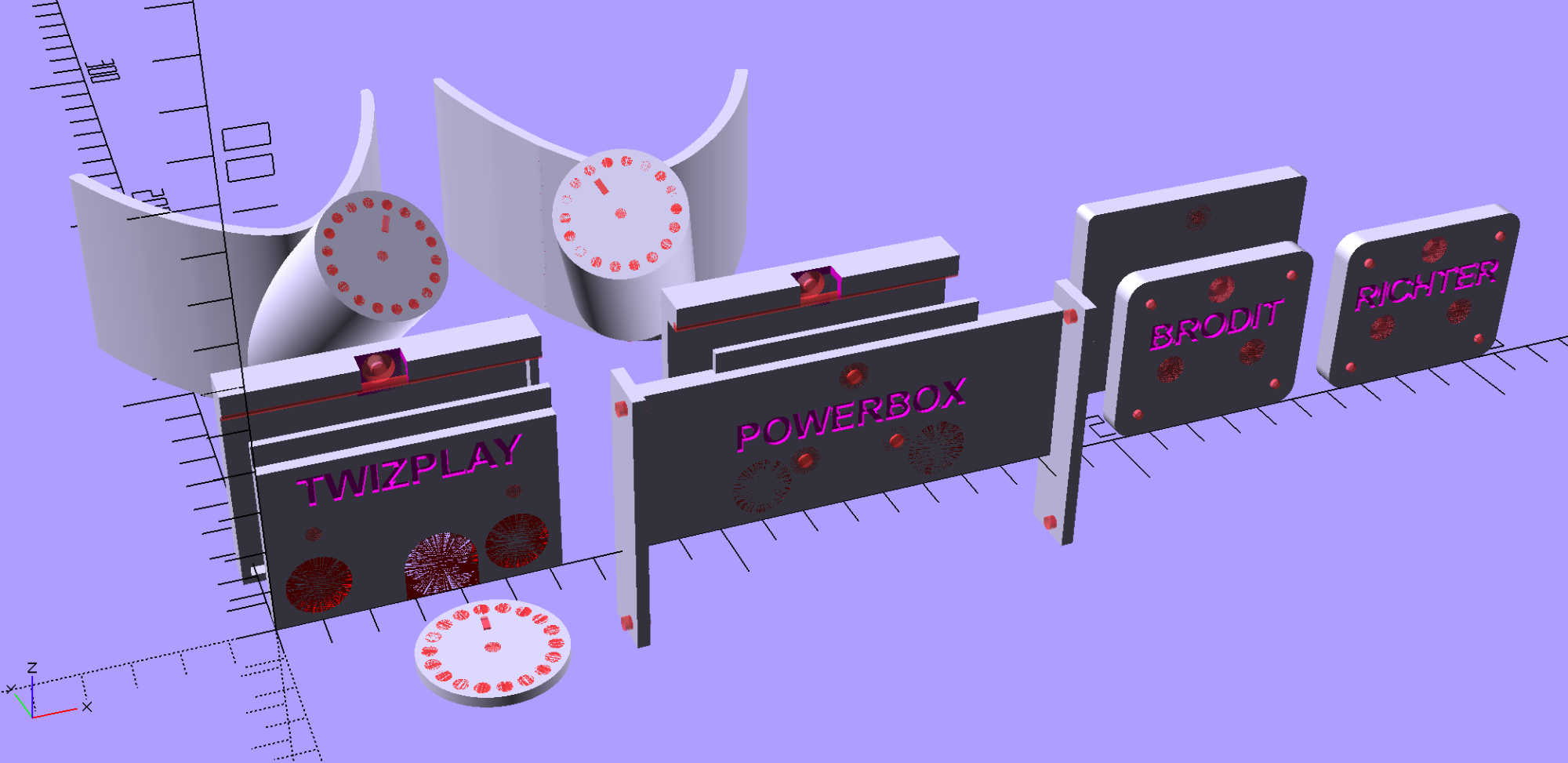

Universal-Halter für die A-Säule V12

Was sich geändert hat:
- Ein Forumsmitglied hatte darauf hingewiesen, dass die beiden geometrischen Grundformen des Grundhalters nicht korrekt miteinander verbunden seien. Im Druck war das irrelevant, es gab hier keine Probleme, aber er hatte recht! Ich habe jetzt in der Konstruktion etwas minimal geändert (Reihenfolge in der Elemente ausgeschnitten und wieder eingefügt werden, sollte eigentlich keinen Unterschied machen) und neue Grundhalter für links und rechts gerechnet. Dort ist das Problem nicht mehr vorhanden.

Was sich nicht geändert hat:
- ich kann keine Druckaufträge annehmen - sorry!
- die bisherigen Adapterplatten passen weiterhin

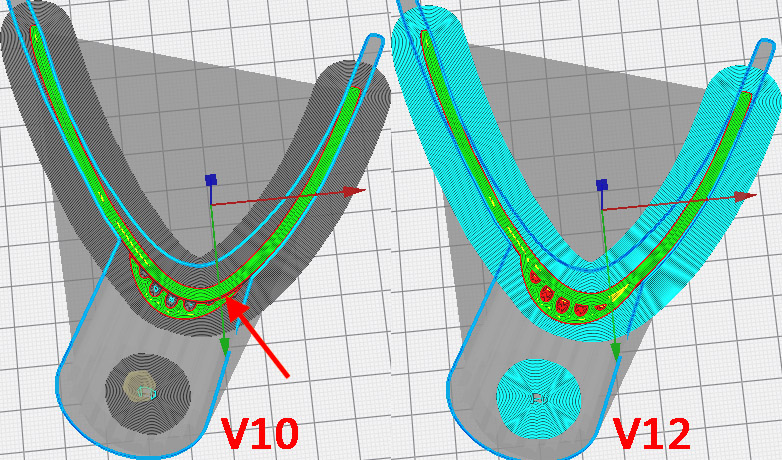

Vergleich zwischen Version 10 und Version 12:

Hallo Matthias,
die "alte" Version scheint mir dennoch funktional zu sein. Ich bringe dennoch beides mal mit zum RMT Stammtisch. Vielleicht habe ich die V12 bis dahin auch schon mal gedruckt. Derzeit habe ich: 2 x Grundhalter V10 und 1 x TwizPlay Adapter in Amazon basics ABS in "gris rafraîchissant" und 1 x Grundhalter "gut" in Extrudr ABS "jaune flamboyant" und 1 x Grundhalter V10 "medioker" in dem gleichen Material.

Grüße
Michael

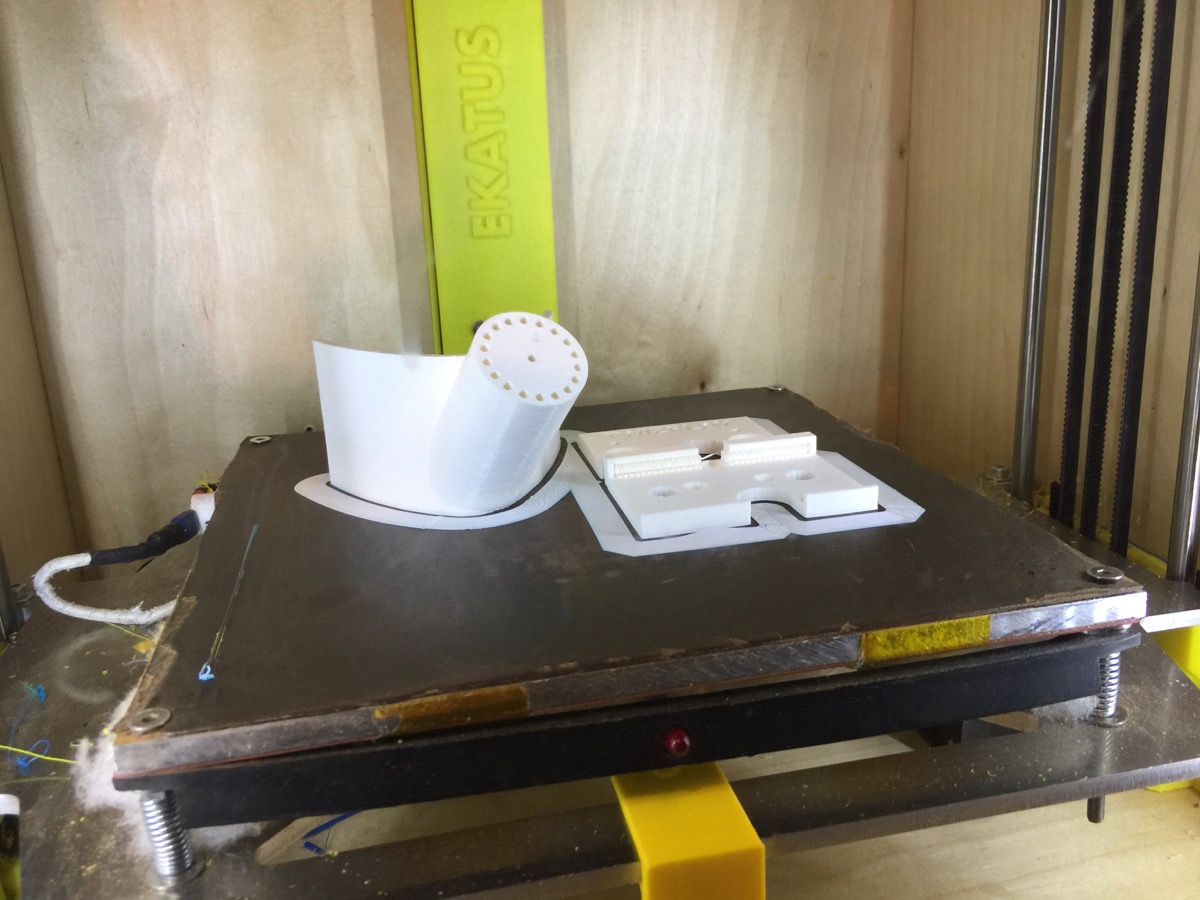

TwizPlay für den Grundhalter in ABS gelb
Die nächste Charge drucke ich in hellblau (wieder Amazon Basic ABS).
Irgendwo habe ich noch M4P schwarz ABS und M4P "Azteken Gold" ABS rum liegen - das sieht aber eher aus wie Milchkaffee.

Getreu nach Henry Ford:

„Sie können einen Ford in jeder Farbe haben - Hauptsache er ist schwarz!“

Ekatus schrieb: Hallo Matthias,
die "alte" Version scheint mir dennoch funktional zu sein. Ich bringe dennoch beides mal mit zum RMT Stammtisch mit.

Musst Du nicht, ich weiß, dass auch die V10 funktioniert. Ich hab sie von Anfang an bei mir kleben.
Ich wollte das nur mal bei Gelegenheit geradebiegen, weil hier faktisch bei der V10 die Körper getrennt gerechnet wurden. Im Druck war das dann wieder egal.

Bringe die Brocken trotzdem mal mit. Kann sie ja dann wie Kamelle unter's Volk streuen, falls sie jemand haben will. Immer Grundhalter links + TwizPlay. Wer was anderes will hat ja noch gut eine Woche Zeit sich zu melden.

brunbjoern schrieb: Getreu nach Henry Ford:

„Sie können einen Ford in jeder Farbe haben - Hauptsache er ist schwarz!“

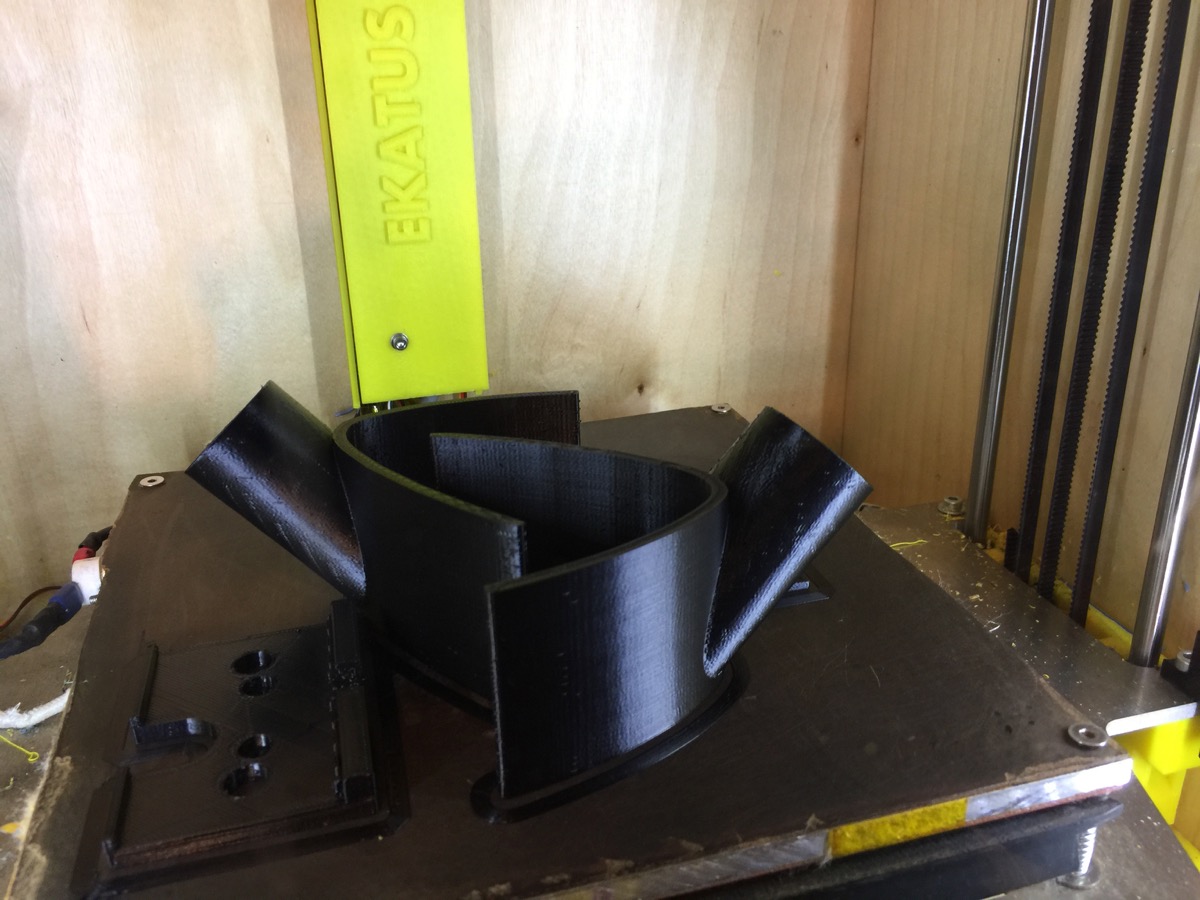

Voilà!


Und wem das zu dunkel ist:

Nachdem ich nun auch so einen Universalhalter habe und ihn richtig klasse finde, habe ich einen Vorschlag.
Sollte man bei der Rubrik Twizy --> Zubehör nicht einen Bereich "3D Druckvorlagen" anlegen?

Mir fallen auf Anhieb noch der Magnethalter für die Elia Scheiben, der OVMS-Halter und der Eiskratzer/Fensterwischer ein, die jeder neue T-Besitzer kennen sollte. Und wer weiss, was es noch alles hier zu finden gibt.

Außerdem hat brunbjoern dann einen Platz für neue Ideen

Auf jeden Fall vielen Dank für die Idee und die tolle Umsetzung.

Und auch ein dickes Danke an Ekatus für den klasse Ausdruck des Halters!

Dank Ekatus bin ich jetzt auch im Besitz so eines Halters.
Weil mein Handyhalter mit einer 17 mm Kugel gehalten wird, habe ich so eine drangebastelt (Schraube und Tangit PVC-U). Mal sehen, ob die Kugel dran bleibt.
Weil es für das VHB-Tape 4952P mindestens 15° warm sein muss, nann ich den Halter erst am nächsten Wochenende ankleben und testen.

Goldbacher schrieb: Weil es für das VHB-Tape 4952P mindestens 15° warm sein muss, nann ich den Halter erst am nächsten Wochenende ankleben und testen.

Du kannst auch den Kunststoff vorab mit einem Fön erwärmen. Sollte halten. Hält bei mir. Bislang.

Hallo Zusammen,

Mein erster Beitrag hier. Ich habe mein Twizy seit letzer Woche. Ich bin jetzt an der Handy-Halterung dran. In ABS gedruckt, damit da nichts verbiegt. Muss meinen Drucker immer etwas prügeln, damit er ABS schön druckt und die Druckkammer heizt sich auf 48°C auf, aber schlussendlich ist es nach 10 Stunden Druck gar nicht so schlecht geworden. Jetzt muss ich nur schauen, wie ich die Halterung da dranbastle bzw. welches Tape ich nehme, um die Halterung an der A-Säule zu fixieren.

Danke für den Urheber für die Vorlage bzw. das Modell - sehr hilfreich. Hoffe meine Settings haben gepasst und alles passt an die A-Säule, aber das sehe ich dann erst heute Abend.

Liebe Grüsse aus der Schweiz!

Samuel

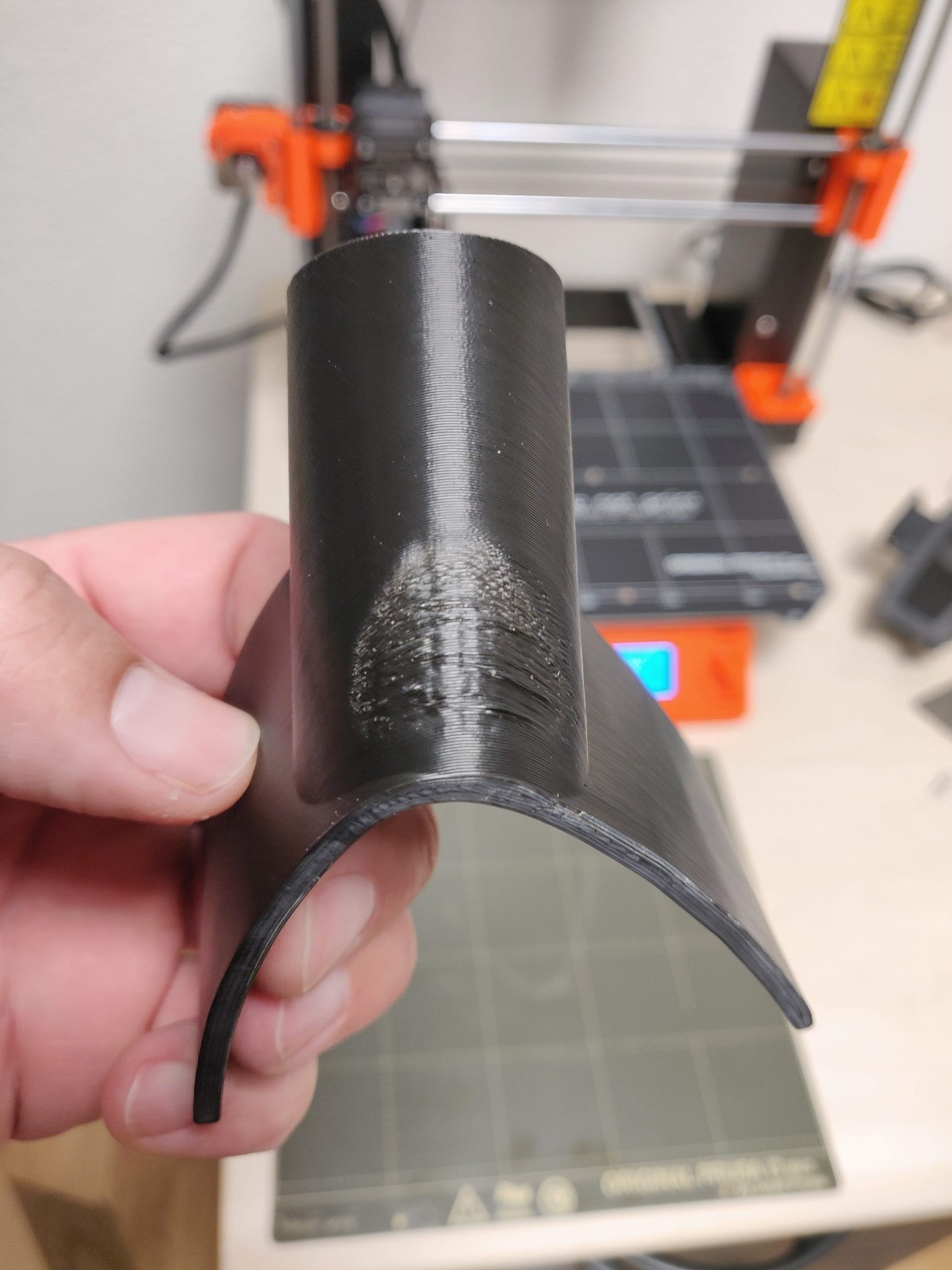

Mein Drucker hat bei der Vorlage V12 Probleme gemacht und den unteren Teil der Stange angebröselt.

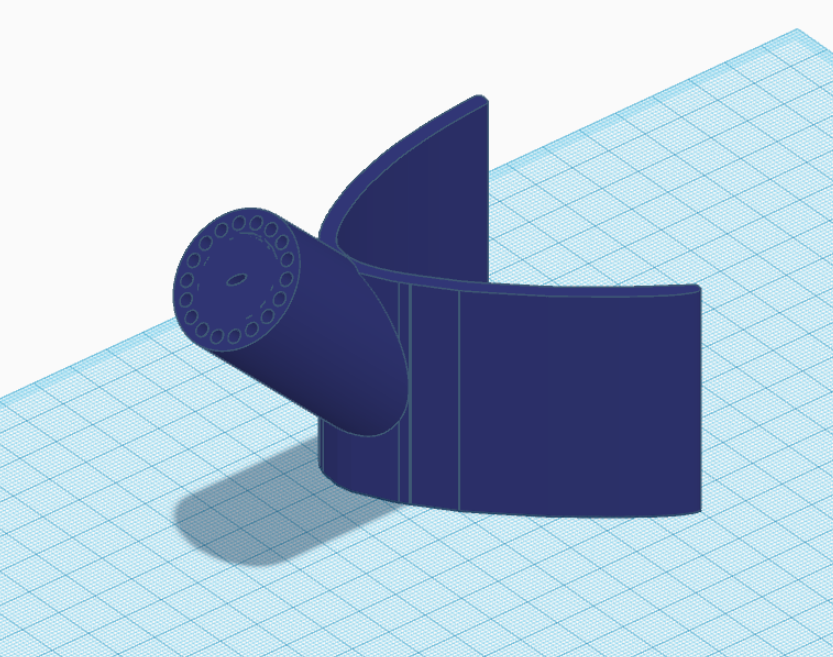

Darum habe ich die Konstruktion für mich ein wenig modifiziert und die Stange höher gelegt. Dabei habe ich auch das Profil der A-Säule ein wenig aufgeweitet, weil es zumindest bei meinem Twizy den Halter sonst auseinandergedrückt hätte.

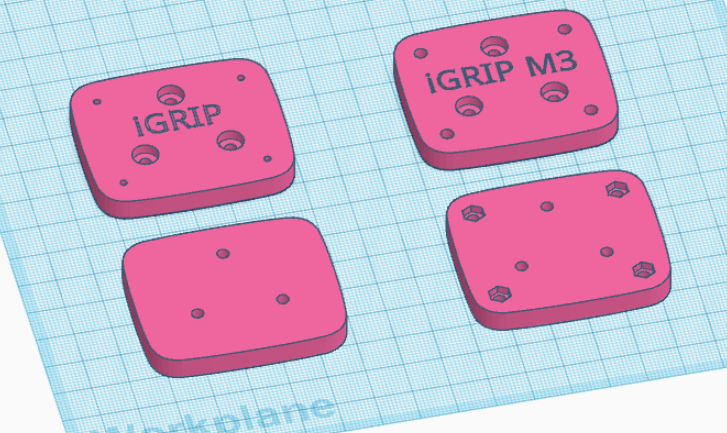

Für meinen iGrip Halter habe ich noch eine Adapterplatte konstruiert. Einmal für Holzschrauben, Einmal für M3 mit versenkter Mutter.

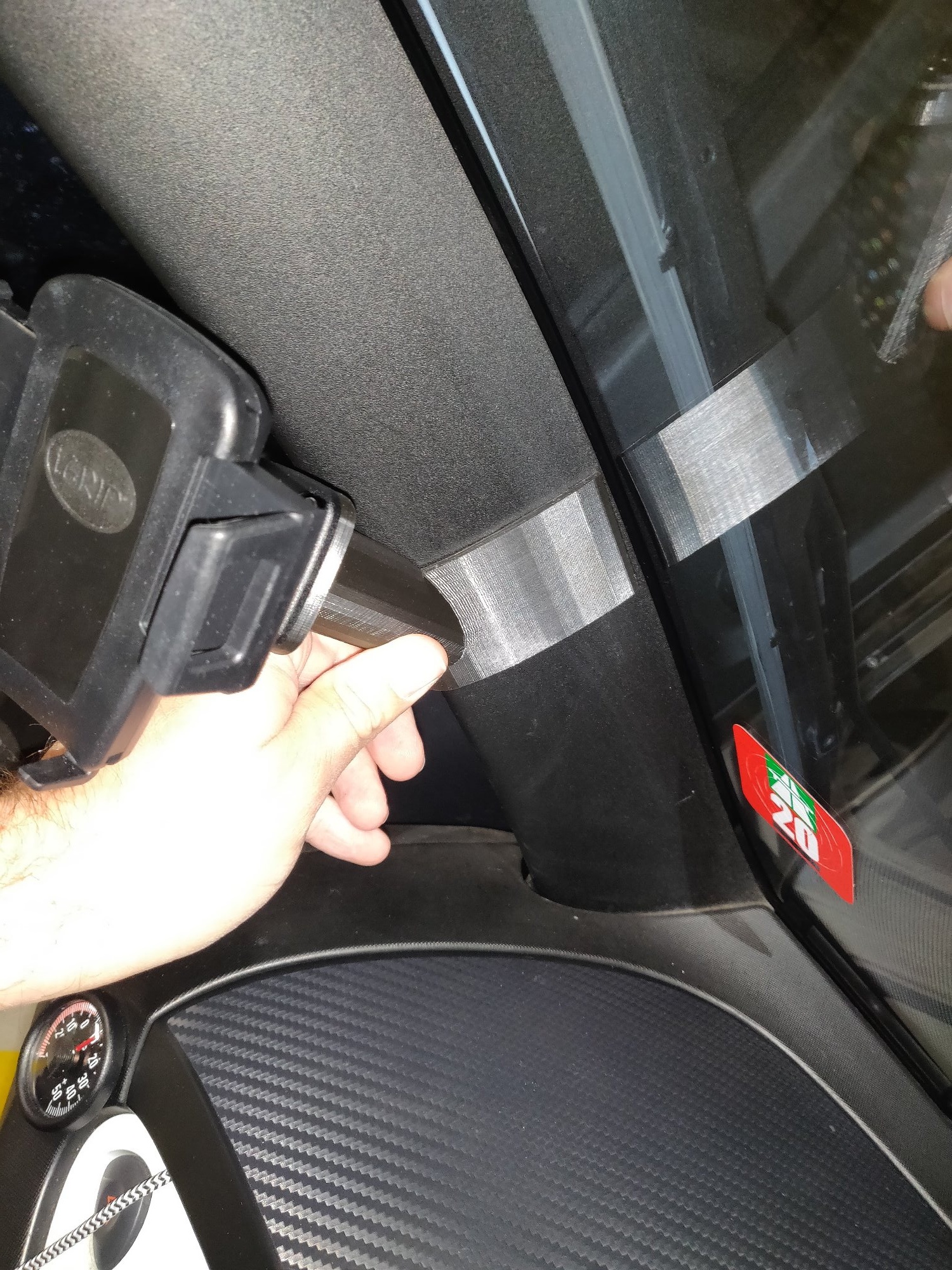

Das Endresultat (Prototyp)


Quellen:
- STL file im Anhang
- www.tinkercad.com/things/0eefBlNnSl8-universal-holder-twizy-a-column-left
- www.tinkercad.com/things/2Ly7GhkWaVn-igrip-twizy-universal-holder-adapter

Gruss
Adrian

PS: Über sachdienliche Hinweise warum die Original Vorlage nicht funktioniert hat, wäre ich froh. Ich hab das Gefühl die Wärme des Heizbetts war schuld, aber als 3D-Anfänger habe ich nicht wirklich Ahnung.

Moin!
Was würdet ihr für ein Plastik empfehlen ?

Hab PETG in weiss da, würde wegen der Optik gerne ein schwarzes kaufen - nur welches ist am besten geeignet?
LG
