3D-Druck: Universal-Halter für die A-Säule

TwizyChrisy schrieb: Ich hoffe, wenn die Ausführung(en) klar sind, daß dann nochmal eine Liste aufgelegt wird.

- Halter für x
- Halter für y
- Halter mit "Universalplatte"

Ich wäre nämlich auch gerne dabei, warte aber noch auf die Optionen der "Halteplatte"

Ich kann bei Bedarf die Grundplatte (wird mit der A-Säulen-Halterung verschraubt) und die Twizyplay-Adapterplatte (wird mit dem Twuzplay verschraubt) anpassen. Der derzeitige Halter taugt aber nicht für bestimmte Dinge, z.B. bei meiner Handy-Halterung. Hier steht das Handy oben über und da wäre die geneigte A-Säule im Weg.
Daher versuche ich mich parallel an einer etwas universellere Lösung, das braucht allerdings noch etwas Zeit. Evtl. klappt das auch nicht oder das was ich mir überlegt habt, funktioniert nicht.

1. vandersam
2. AlexDL
3. Ibo Abi
4. Tscheims (nur Grundhalterung, 2x)
5. ThiloSchweizer
6.Bigtoe (2x)
7.
8.
9.

(aktueller Zwischenstand)

high-tec schrieb: Kann mal jemand bitte Bilder (am besten von allen 6 Seiten) von der Kenneth-Powerbox hochladen? Da lässt sich sicherlich 'ne Halterung konstruieren.

Hier wären alle 6 Seiten zu sehen.
Die Maße sind:

65mm länge x 105mm breite x 35,5mm tiefe

und noch die restlichen 3 Bilder (bekomme beim upload von 6 Bildern immer einen Server error)

ZE_Ralf schrieb: Hier noch die Bilder.
Das Twizplay ist mit dem gleichen System befestigt.

Herzlichen Dank Ralf!

Kann mal jemand bitte Bilder (am besten von allen 6 Seiten) von der Kenneth-Powerbox hochladen? Da lässt sich sicherlich 'ne Halterung konstruieren.

Man könnte einen U-förmigen Halter konstruieren, der von hinten beide Seiten greift und mit jeweils 2 der Schrauben links und rechts auf der Rückseite verschraubt wird. Ich mach bei Gelegenheit mal ne Skizze.

Ich bräuchte (mit Schiebelehre gemessen):
- Die Abstände der Schrauben in x- und y-Achse
- Abstand Schrauben zur Rückseite
- Durchmesser Schraube
- Exakte Breite der Powerbox
- Abstand Kabel zur Rückseite
- Durchmesser Kabel, Kabelmanschette

Am besten wäre es, wenn jemand eine (Hand-) Skizze mit Maßangaben erstellt.

1. vandersam
2. AlexDL
3. Ibo Abi
4. Tscheims (nur Grundhalterung, 2x)
5. ThiloSchweizer
6.Bigtoe (2x)
7.TwizyChrisy
8.
9.

[/quote]

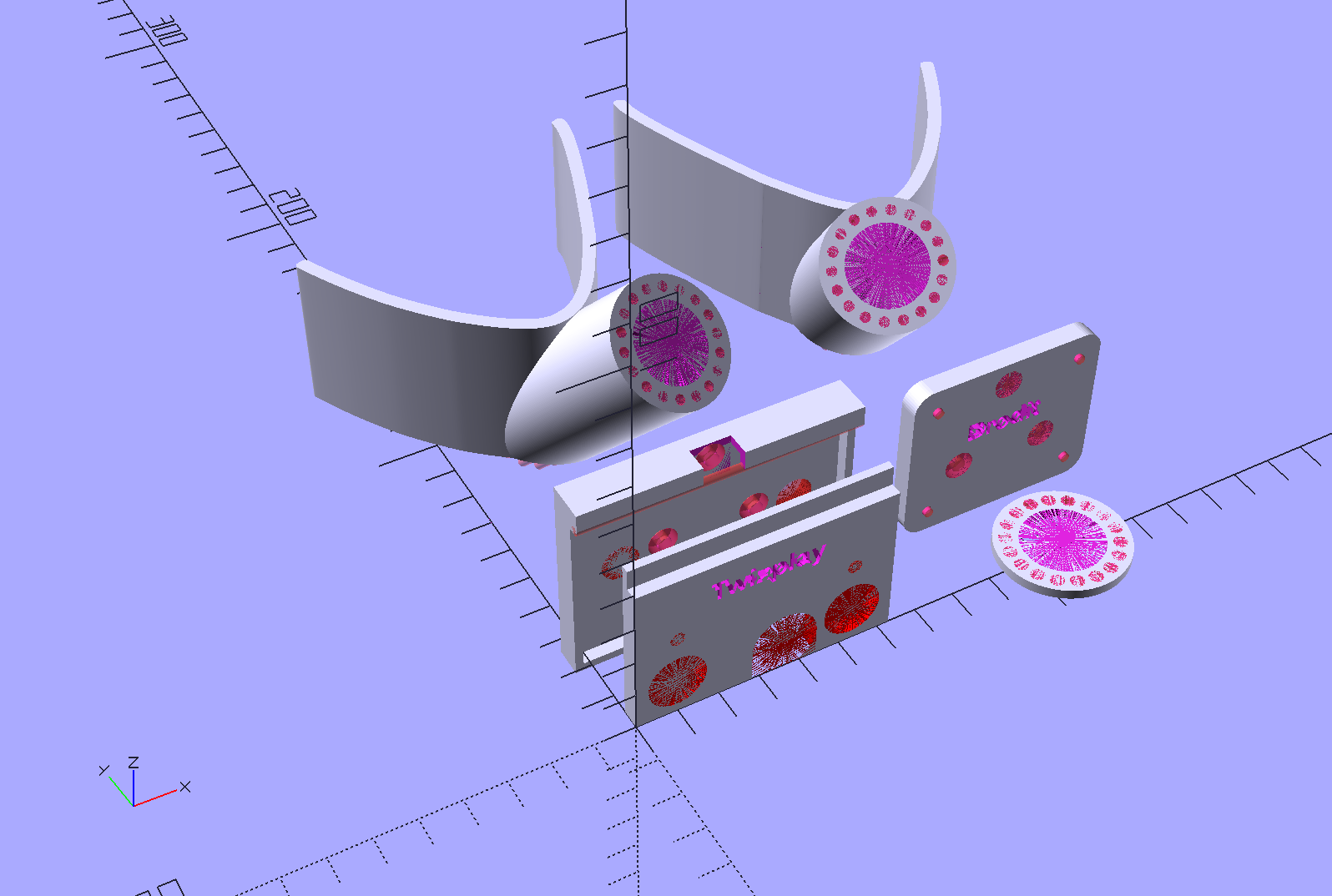

Kurzes Update. Ich werde in den nächsten Tagen aktualisierte Dateien hochladen:

- Halter A-Säule links
- Halter A-Säule rechts
- Distanzstück 2,5mm
- Twizplay Adapter
- Brodit Adapter

Geplant:
- Universalplatte
- Powerbox Adapter
- ??? (Vorschläge?)

Vielleicht schaffe ich es sogar selber so eine Halterung für die Powerbox zu konstruieren. Ich möchte mich jetzt nicht zuweit aus dem Fenster lehnen, aber es wäre eine Herausforderung. Ich beschäftige mich gerade mit Sketchup und das wär eventuell eine gute Motivation gleich was brauchbares zu machen.

MAXimator schrieb: Vielleicht schaffe ich es sogar selber so eine Halterung für die Powerbox zu konstruieren. Ich möchte mich jetzt nicht zuweit aus dem Fenster lehnen, aber es wäre eine Herausforderung. Ich beschäftige mich gerade mit Sketchup und das wär eventuell eine gute Motivation gleich was brauchbares zu machen.

Es wäre trotzdem nett, wenn Du mir die Maße zukommen lassen könntest.

Übrigens, der Radius des Lochkreises für die Verschraubung ist 13mm, der Abstand der Löcher zueinander beträgt 20°.



Viele Grüße,
brunbjoern

brunbjoern schrieb: Es wäre trotzdem nett, wenn Du mir die Maße zukommen lassen könntest.

Selbstverständlich! Werde ich morgen nachreichen!

brunbjoern schrieb: Übrigens, der Radius des Lochkreises für die Verschraubung ist 13mm, der Abstand der Löcher zueinander beträgt 20°.

Herzlichen Dank!

brunbjoern schrieb: Ich bräuchte (mit Schiebelehre gemessen):
- Die Abstände der Schrauben in x- und y-Achse
- Abstand Schrauben zur Rückseite

siehe Fotos

brunbjoern schrieb: - Durchmesser Schraube

M3x7 Senkkopf Feingewinde

brunbjoern schrieb: - Exakte Breite der Powerbox

Breite: 103,3 +/-0,1
Höhe: 65,0 +/-0,1
Tiefe: 35,3 +/-0,1

brunbjoern schrieb: - Abstand Kabel zur Rückseite

siehe Fotos

brunbjoern schrieb: - Durchmesser Kabel, Kabelmanschette

Kabel: 7,0
Manschette: 13,3

Hallo MAXimator,

vielen Dank für die Maße! Ich werde mal versuchen, ähnlich dem Twizplay-Halter etwas für die Powerbox zu konstruieren.
Dann kann man die Powerbox bei Bedarf entnehmen.


Viele Grüße,
brunbjoern

Der Dank gilt ganz dir brunbjoern!

brunbjoern schrieb: Kurzes Update. Ich werde in den nächsten Tagen aktualisierte Dateien hochladen:]

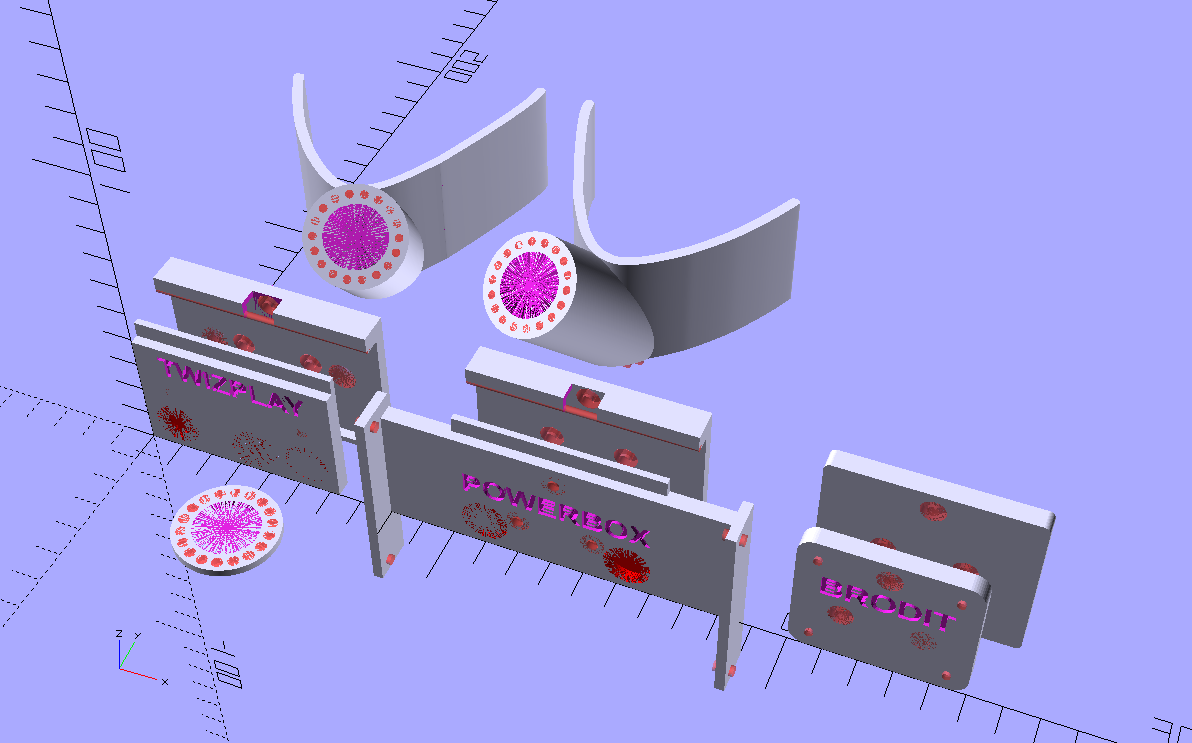

Ich habe die Druckdateien aktualisiert.

Das Paket enthält nun folgende Komponenten:
- Halter für die linke A-Säule
- Halter für die rechte A-Säule
- Distanzstück 2,5mm
- Adapter für das Twizplay (2-teilig)
- Adapter für die Powerbox (2-teilig)
- Brodit Adapter
- generische Adapterplatte

Geplant:
- Universalplatte (erledigt)
- Powerbox Adapter (erledigt)
- Richter-System?
- ??? (Vorschläge?)

Nochmals einen herzlichen Dank an dich, brunbjoern! Du hast mir mit dem Halter eine große Freude gemacht, er passt perfekt für die Powerbox von Kenneth.
