Twizy Spur per Laser in der Garage zu Hause einstellen

Ich möchte hier einen Weg zeigen wie man die Spur am Twizy sehr genau mit Laser in der eigenen Garage einstellen kann.

Dafür braucht man zuerst mal einen Satz Laser Spur Vermesser wie sie Kart Sport gebräuchlich sind.
So sehen die Teile aus. Beide sind identisch. Das Bild zeigt Vorder und Rückseite aus einem Set.


Die haben jeweils einen Laser der Rechtwinklig zur Auflagefläche abstrahlt mittig im Messfeld angebracht.
Die Auflagefläche ist magnetisch so das kleine Kiste an der Bremsscheibe von selbst haften bleibt und ausgerichtet werden kann.
Zum Ausrichten ist an beiden Laseremittern eine Libelle angebracht.

Für die Vorspur Überprüfung / Justage werden zuerst beide Räder abgeschraubt und rechts und links ein Laser auf die Bremsscheibe aufgesetzt. Dann wird über Drehen der Bremscheibe die Laserbox senkrecht ausgericht. Indikator ist die Libelle die jeweils an der Box angebracht ist.



Jetzt sind beide Boxen an den Bremsscheiben grob ausgerichtet und strahlen das Gegenüber an.



Ich wollte bei der Einstellung jeden Fehler ausschließen. Darum habe ich unter die Achsschenkel klötze gelegt, und den Twziy abgelassen.
Damit sind die Achsen wie im normalen Betrieb eingefedert der geringe Spurfehler der sich durch das ausfedern ergibt ist eliminiert.
Jetzt strahlt der Laser der einen Box auf das Messfeld der anderen Box.
Mit dem Lenkrad nun so einstellen das der Laser von A genau mittig in das andere Messfeld von Laser B trifft.


Wenn man jetzt auf das Messfeld der anderen Box schaut sieht man den Versatz zur Nullspur.
Hier ist das schön zu sehen. Wären in beiden Messfeldern die Punkte genau übereinander wäre die Spur genau 0 grad.)


Bei mir zeigte sich ein Spurfehler, wie groß der Spurfehler ist lässt sich über eine Winkelfunktion ausrechnen, hat mich aber nicht interessiert, ich will Spur 0 grad einstellen. Also stelle ich jetzt die Spurstange an Laser B so ein das der Laser genau mittig im Messfeld auftrifft.
Gesagt getan.


Damit ist die Einstellung beendet ich ziehe die Kontermutter der Spurstange wieder an. Räder drauf fertig.

Könnte man beim Twizy den Sturz einstellen wäre das mit den Boxen auch möglich. Sturz einstellen geht aber nicht.
Möglich ist es mit dem System aber zu messen ob nach einem Unfall der Sturz böse verzogen ist.
Auch defekte In der Achsschenkelführung sollten sich erkennen lassen.
So ein Laser Set ist im Zubehör für Kart Sport erhältlich.
Professionelle Laservermessungssysteme sind für Privat unbezahlbar so ein Kart Sport Laser Set kann man sich leisten.
Wenn man schon einmal mit dem Set gearbeitet hat ist die präzise Spur Einstellung unter einer Stunde kein Problem.

Was kostet so ein Set und wo bestellt man das?

Ich ein cooles Gerät! Gefällt mir, da ich aber meine Trakrite Platte habe sehe ich jetzt nicht wirklich eine Not.
Unbezahlbar scheinen die gar nicht zu sein. Einfache Ausführungen gehen wohl ab unter 200 Euro los.

Schneller und praktischer ist ganz sicher die Platte. Genauer der Laser.

Wobei jetzt ein paar Winkelsekunden hin oder her beim Twizy echt keine Rolle spielen.

Naja, sagen wir mal so, wir fahren jetzt nicht unbedingt einen Lambo, wenn er auch so nette Türen hat
Aber die Einstellung mit der Trakrite nebst Ausgleichsplatte für die gegenüber liegende Seite, ist ausreichend!
Behaupte ich mal einfach so als Semiprofessioneller Reifen und KFZ Schrauber.

Goldi schrieb: Naja, sagen wir mal so, wir fahren jetzt nicht unbedingt einen Lambo, wenn er auch so nette Türen hat
Aber die Einstellung mit der Trakrite nebst Ausgleichsplatte für die gegenüber liegende Seite, ist ausreichend!
Behaupte ich mal einfach so als Semiprofessioneller Reifen und KFZ Schrauber.

Die klappt sogar ohne Ausgleichsplatte ganz gut wenn man das Lenkrad vernünftig festhält.
Behaupte ich mal einfach so als semiprofessioneller Twizyschrauber

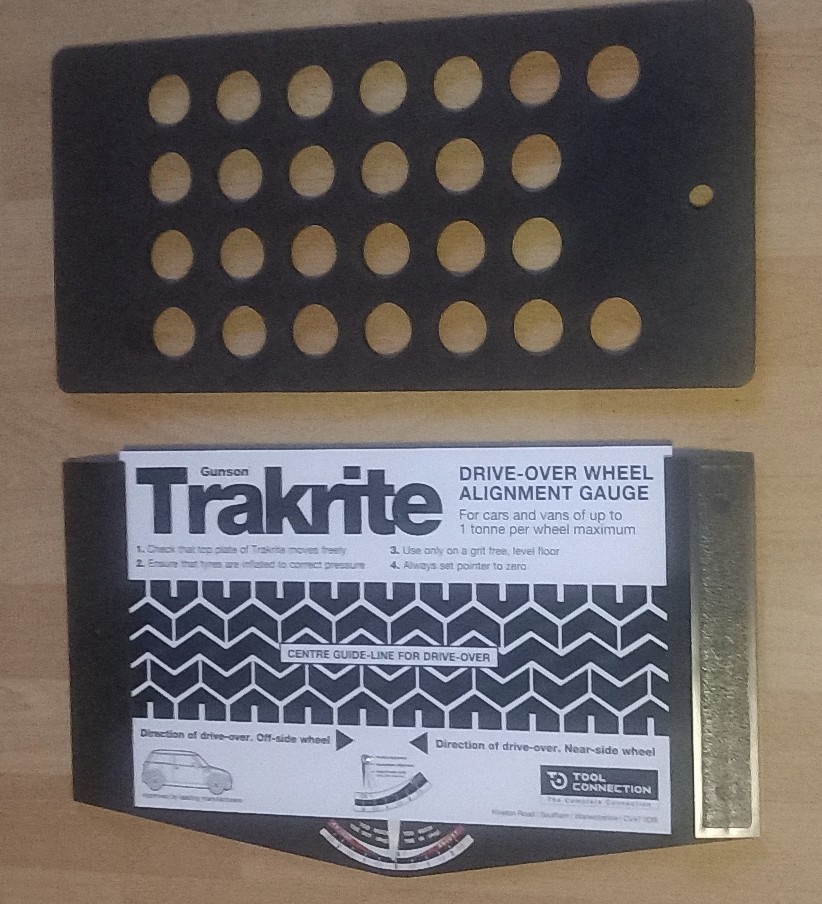

Nur mal so….. zur Trakrite gefragt.
Was ist die „Ausgleichsplatte“ und was soll die nutzen?

Wenn du mit einer Seite über diese Messplatte fährst wackelt der Twizy natürlich auf der einen Seite wo die Messplatte um einen guten Zentimeter höher ist etwas rum also legt man auf der zweiten Seite ein Stück Holz in der gleichen Stärke einfach eine kleine holzplatte unter das ist dann die Ausgleichsplatte.

Kann man machen muss man nicht.

Oder man kauf das Komplettset!

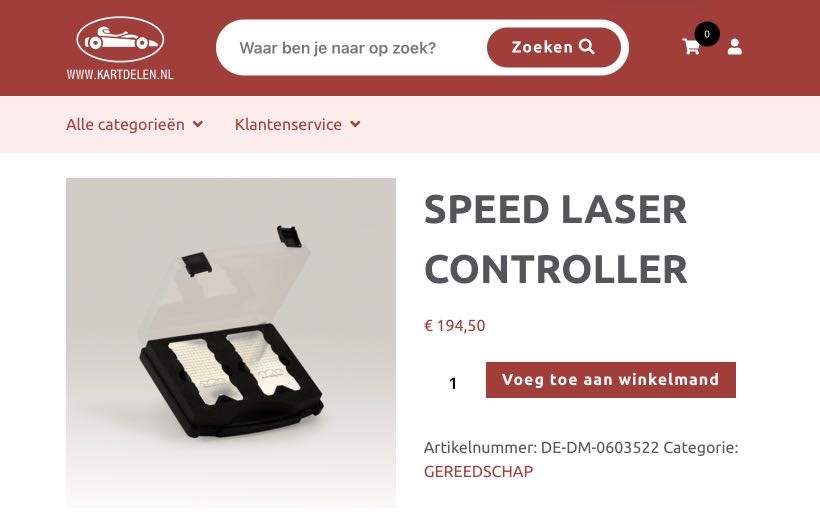

Und hier ist noch ein Link zum Shop der das vorgestellte Laser Mess-Set anbietet.

Klick mich

Sorry, doppelt.

Ich werde das Gefühl nicht los, dass man die Teile für einen relativ kleinen Preis mit 3D-Drucker, ein paar Neodym-Magneten und Laserdioden deutlich günstiger herstellen kann.
Da ist ja eigentlich nichts besonderes dran.

Selbermacher schrieb: Ich werde das Gefühl nicht los, dass man die Teile für einen relativ kleinen Preis mit 3D-Drucker, ein paar Neodym-Magneten und Laserdioden deutlich günstiger herstellen kann.
Da ist ja eigentlich nichts besonderes dran.

Das habe ich mir auch schon überlegt. Es gibt Einstelllaser zu kaufen da kann man von der Oberfläche schon sehen das die aus dem 3D Drucker kommen. Ein kleiner Laserpointer als Strahler ist bestimmt für unter 10€ zu bekommen. Die Befestigung des Pointers in der Box ( an der Bremsscheibe ) müsste in 2 Achsen genau justierbar sein. Alles keine wissenschaft.
