Batteriezellen / Akku Innenwiderstand messen
Den Innenwiderstand von Batteriezellen und den gesamten Innenwiderstand eines Akkus messen zu können ist wichtig wenn man die Qualität beurteilen und Fehler finden will.
Ich habe mir darum das unaussprechliche FNIRSI HRM-10 über Aliex bestellt. Weil ich die Performance und den Preis (50€ ) ausgezeichnet finde möchte ich das Gerät hier vorstellen.
Es gibt mehrere Verfahren um den Innenwiderstand von Akkus zu messen. Das HRM-10 nutzt ein 1khz Frequenz Testsignal. Weill das Messen von Widerstanden im mOhm Bereich zudem anspruchsvoll und schwierig ist benutzt es außerdem die 4 Leiter Technik um eine hohe Genauigkeit zu erreichen und Übergangswiderstände nicht wirksam werden zu lassen.

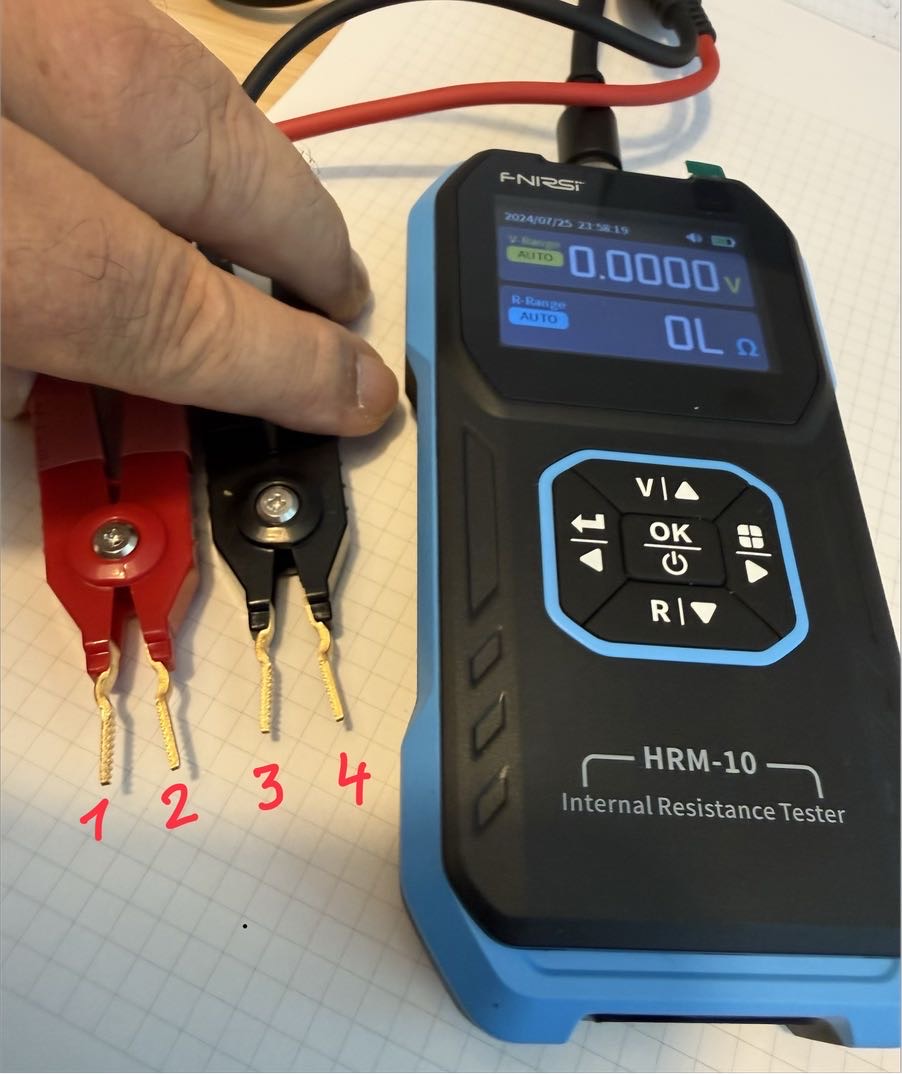

Die Messklemmen sind 1 und 3 die Klemmen die das Testsignal einleiten sind 2 und 4 so sieht das aus, und wird schnell übersehen.
Zu meinem Erstaunen musste ich auch feststellen das es für die Qualität der Messung entscheidend ist wo ich die Klemmen ansetze. Beispiele..

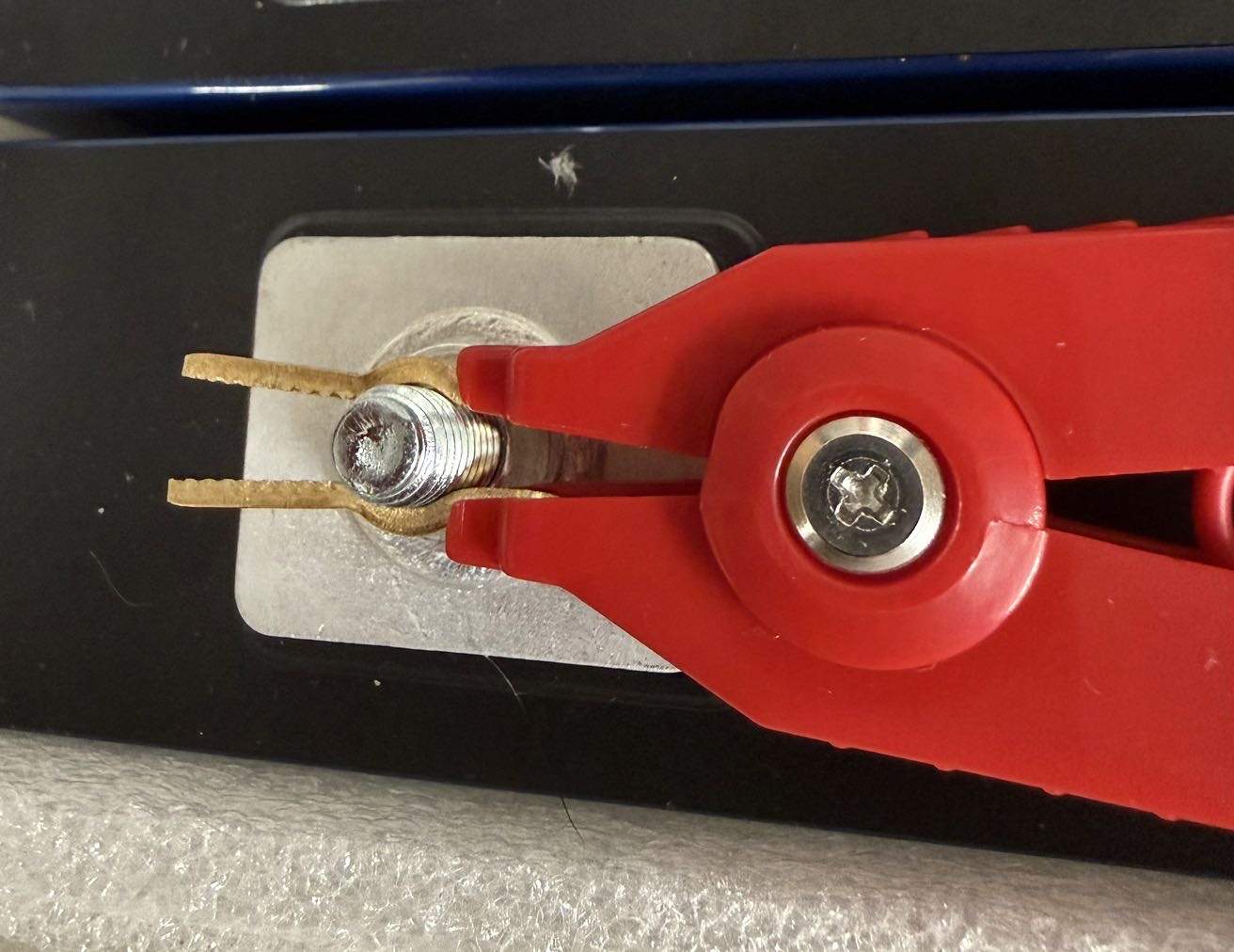

Schlecht; hoher Fehler ; Klemme am Gewinde. Der Messfehler beträgt mehr als 100%

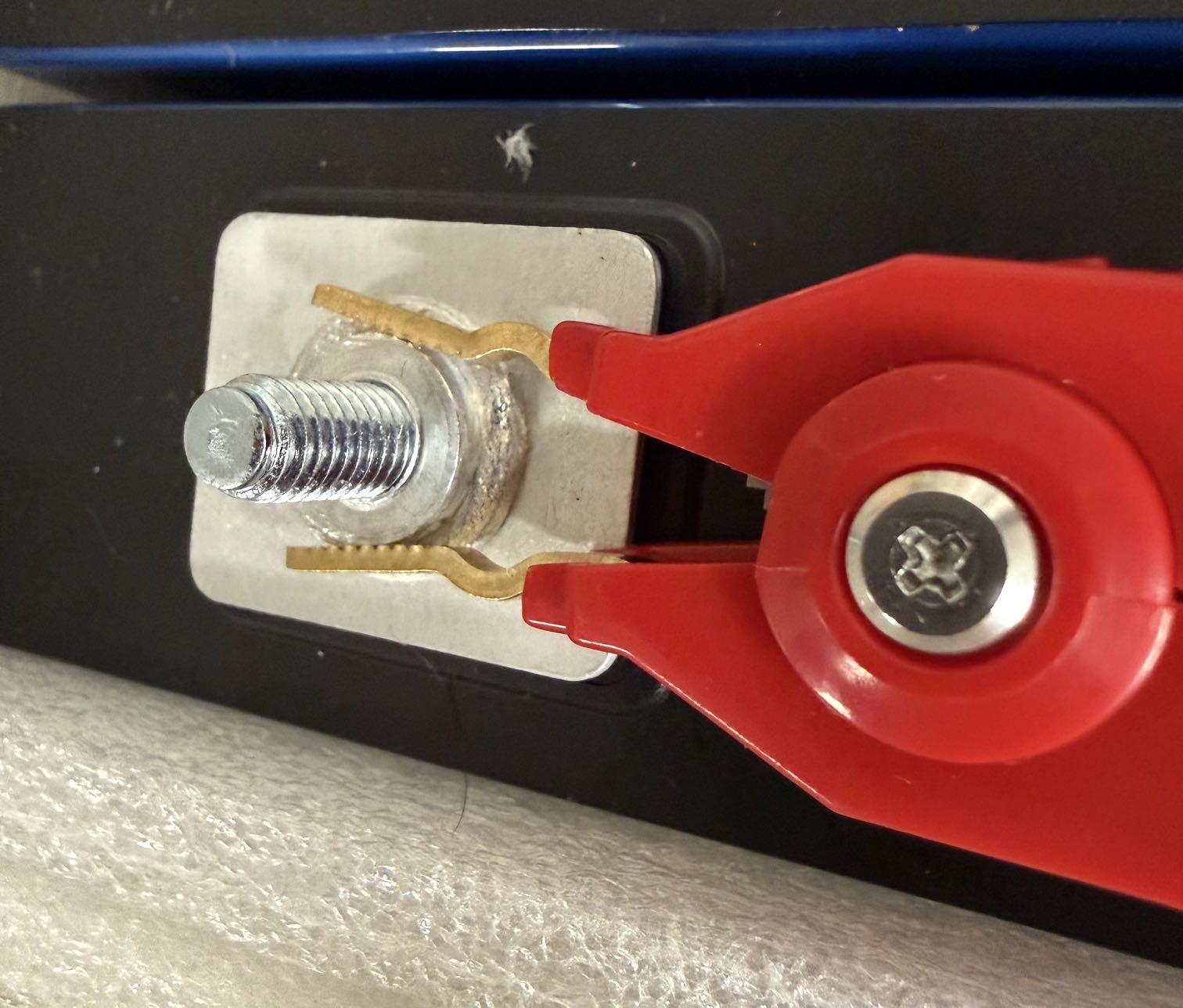

Viel besser , weil reproduzierbare Ergebnisse , ist es die Klemme am Gewindesockel anzusetzen

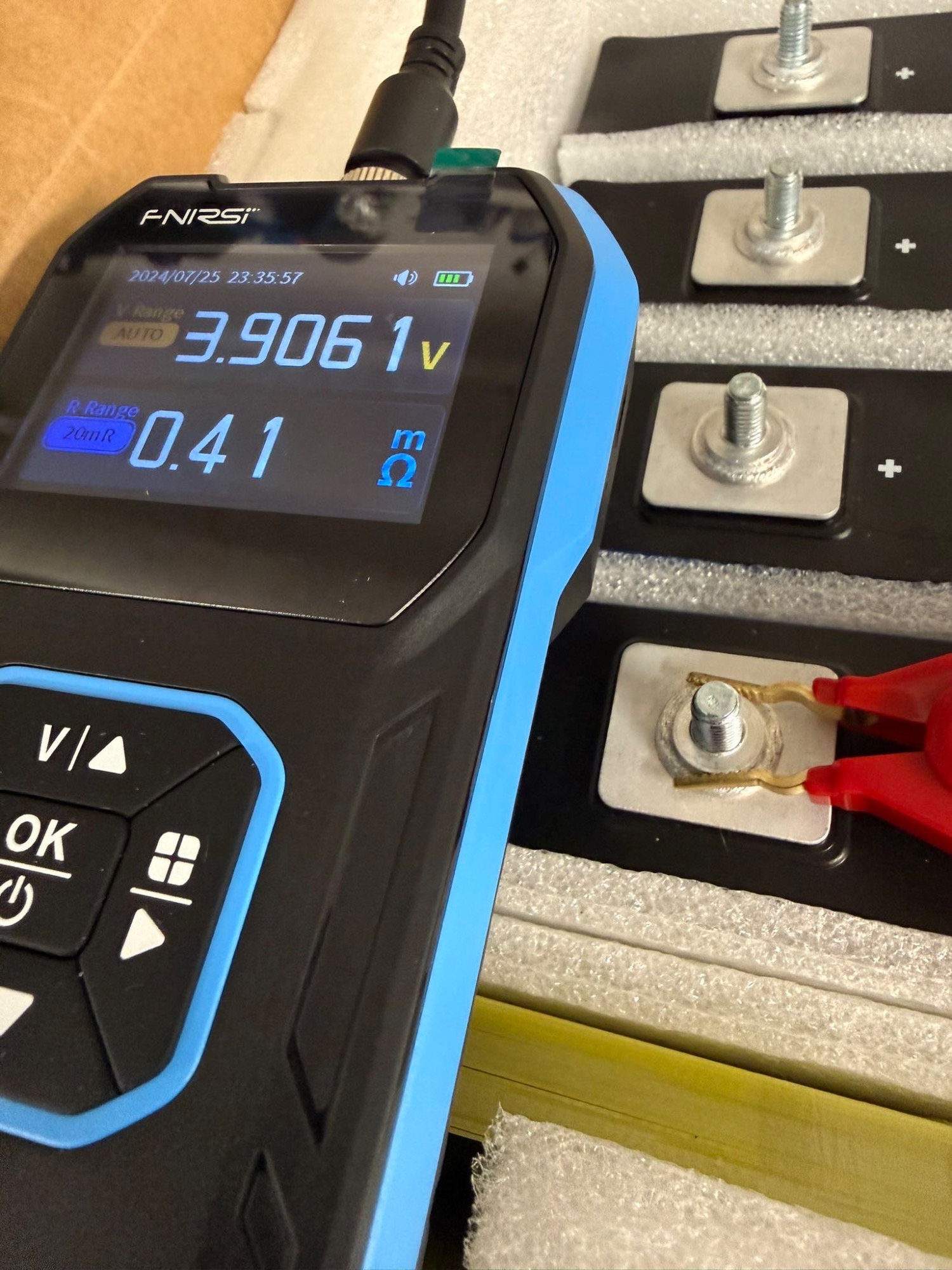

Die Zangen richtig am Gewindefuß angesetzt ergaben sich bei 4 verschiedenen Zellen 218Ah NMC
0,38 mOhm ; 0,39mOhm ; 0,38mOhm ; 0,41mOhm
Ein Beispiel
Das Gerät kann man aber auch einsetzen um Zellen inklusive der Zellverbindungen zu messen.

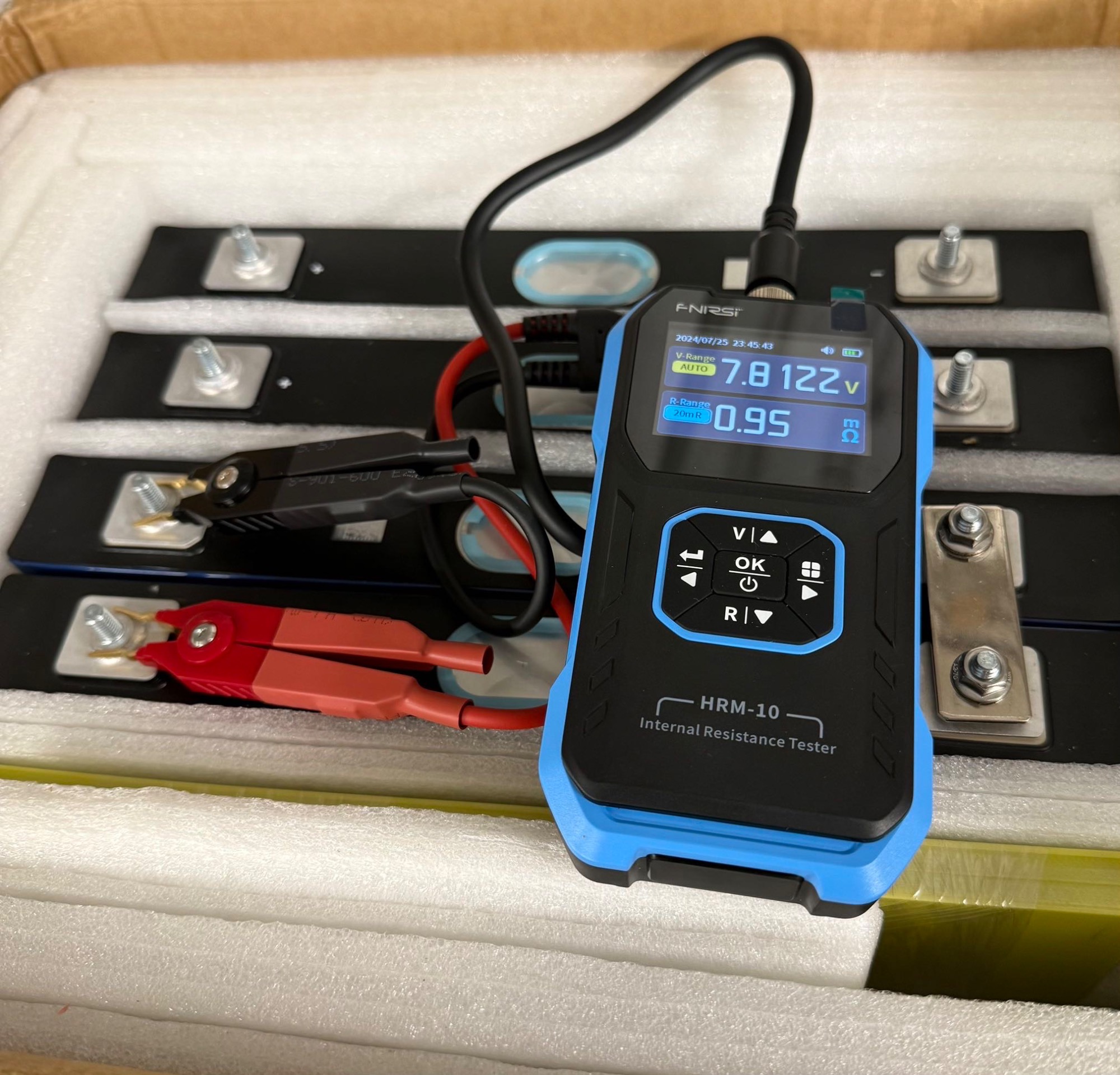

Ich habe testweise zwei Zellen verbunden und den Innenwiderstand der Reihenschaltung gemessen.
Besonders schön ist das dieses Messgerät bis 100V arbeitet. Damit kann ich also den Innenwiderstand eines ganzen Twizy Akkus aus 14 Zellen einschließlich aller Zellverbinder bestimmen. Wer also öfter mal Akkus baut kann damit schnell prüfen ob das Arbeitsergebnis gut ist. TC suchte mal eine einfache Testmöglich. Hier ist sie.
Bezüglich der Genauigkeit des FNIRSI HRM-10 gibt ein Video das dieses Gerät mit einem FLUKE Batterietester aus der Preisklasse 4000€ vergleicht , mal schauen ob ich Video wiederfinden und verlinken kann.
