Am Rande des Wahnsinns,...

Hallo Twizyjaner,
ich bin seit 3 Monaten dabei einen Twizy wieder Leben einzuhauchen!
Nach vielen Hürden, Rückschlägen und Verzweifelungstaten bin ich jetzt an einer Fehlermeldung angekommen die Endgegner ist:
DF512 Multiplexsignal BCB nicht virhanden
DF299 PEP/UPS Multiplexübertragung fehlt
DF497 Steuergerät des Ondulators nicht vorhanden
Ich hab mir die Mühe gemacht und das erstemal den FahrAkku rausgebaut um die 58V 50A Sicherung zu prüfen.
aber die ist OK!
Jetzt suche ich das Steuerrelais 58V 5A wo kann ich das denn finden? und was muss ich daran prüfen?
Danke für einen Kurzen Tipp (bevor ich 5LITER KOSTBARSTES BENZIN hole um die Karre anzuzünde!)
VG aus KO
Z.

Das sind die 3 Sicherungen im Akku. 500A, 50A und 5A, und eines ist die Diode. Welches welche von den beiden linken die 5a ist kann ich dir gerade nicht mehr genau sagen. Aber das steht direkt drauf
Die Diode hat dementsprechende Zeichen und bei der anderen steht 5 drauf. (Die ging auch mit einer Standard 20A 12v zu ersetzen, das kommt am Ende aufs gleiche hinaus )

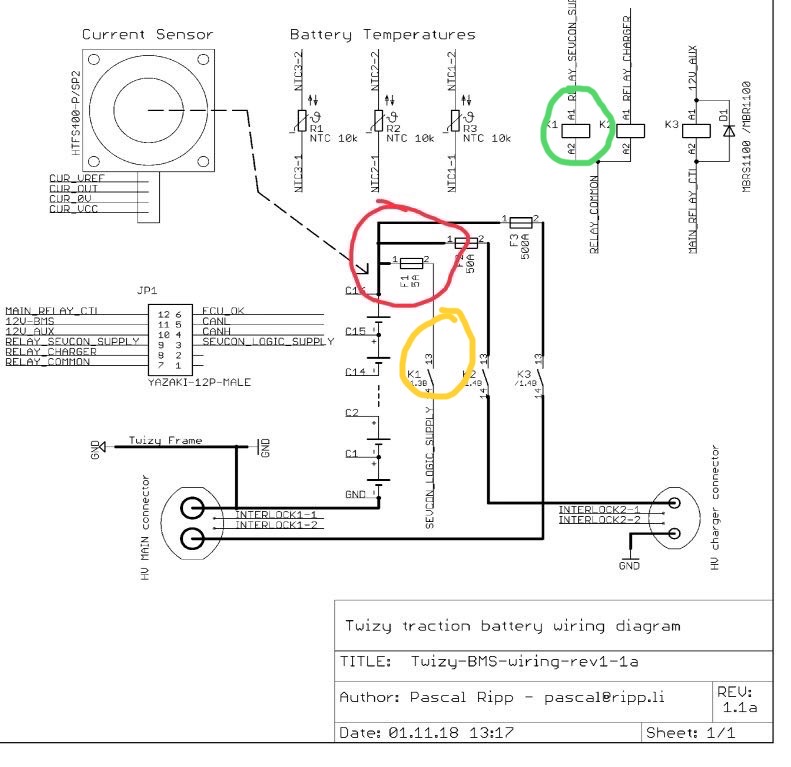

Hier ist der Schaltplan aus dem Akku



keiner hier möchte das Du dem Wahnsinn verfällst oder Du den Twizy in Sondermüll verwandelst.

MMn … im Fahrakku
rot = die 5 A Sicherung
grün = die Spule des Relais
gelb = der Kontakt der geschlossen wird wenn vom Ladegerät das 12V Signal kommt.
Prüfen = Du gibst 12 V auf das Relais und schaust ob der Kontakt geschlossen wird.

Mein Bauchgefühl sagt mir aber daß das Relais gut ist, aber das Signal von Ladegerät nicht am K1 ankommt.
Dort vermute ich das Problem. Es kann am Ladegerät liegen oder an der Leitung /Steckverbindung vom Ladegerät zum K1.
Das Signal kommt über den YAZAKI Stecker.

Ich hoffe mein Rat ist hilfreich und verhindert das schlimmste.

Ich bin leider elektronisch eine Niete aber nur mal so.. den Interlock hast Du überprüft?

Guten Abend
Die 50A ist oben in Mitte.... die ist OK!
Die rechts (auf dem Bild) die wohl die 500A ob ich da jetzt dran will?
Aber mal die Abdeckung abmachen sollte mich nicht umbrignen
links unten die die 5A aahhhaaaaa
Dazwischen hinter der Abdeckung könnte die Diode sein...
hat die mal jemand durchgemessen?
gab es da nicht was im Forum?
dann muss ich noch mal in die Werkstatt fahren, das lässt mir keine Ruhe!
Und das um diese Zeit
Bis Später
Z.

TC du lebst ja noch,..
auf dem YouTube Kanal ist es so still
und ich bin so gespannt über die 3D Drucklösung die du angekündigt hast..
Wenn das so genial ist wir du das angekündigt hast, könnte ich endlich anfangen
meinen Akku zumzubauen ..
Oder gibt es die STL Dateien hier im Doenload schon?
Wenn diese Akkubox wieder funktioniert, würde könnte ich in dem den neuen Akku aufbauen und mein Krisen-Twizy bekommt meinen jetzigen 88% Akku vererbt..
Aber jetzt mal endklich in die Werkstatt fahren. 2ter versuch
VG aus KO
Z.

Bin wieder zu hause......
BINGO Die 5A Sicherung ist durch.... TSCHAKKA!!
die Diode habe ich auch gleich mal mitgenommen
muss ich gleich mal durchmessen
Wäre ja doof alles wieder einzubauen und die Diode ist auch ein möglicher Fehler!
Das sieht gut aus!
danke an das Fixe Forum!
VG aus KO
Z.
