Handbremse lässt sich nicht mehr lösen / Handbremsknopf geht nicht mehr

Hi,
Heute mal ein fix ohne 3D Drucker
Also meine Handbremse Lies sich nicht mehr Entriegeln, wie sich herausgestellt hat, nach dem Ausbau, wurde das Problem nicht von dem Solanoid (Klickding) oder den Kabeln oder Schaltern verursacht.
Es war der Knopf... bzw dessen Abnutzung.
Wie man das so Konstruieren kann versteh ich nicht... und wundern tut es mich aber auch nicht geschweige denn der Ersatzteil Preis 210€++

Aber es war dann doch recht einfach zu reparieren, und das Solanoid kam auch gleich raus

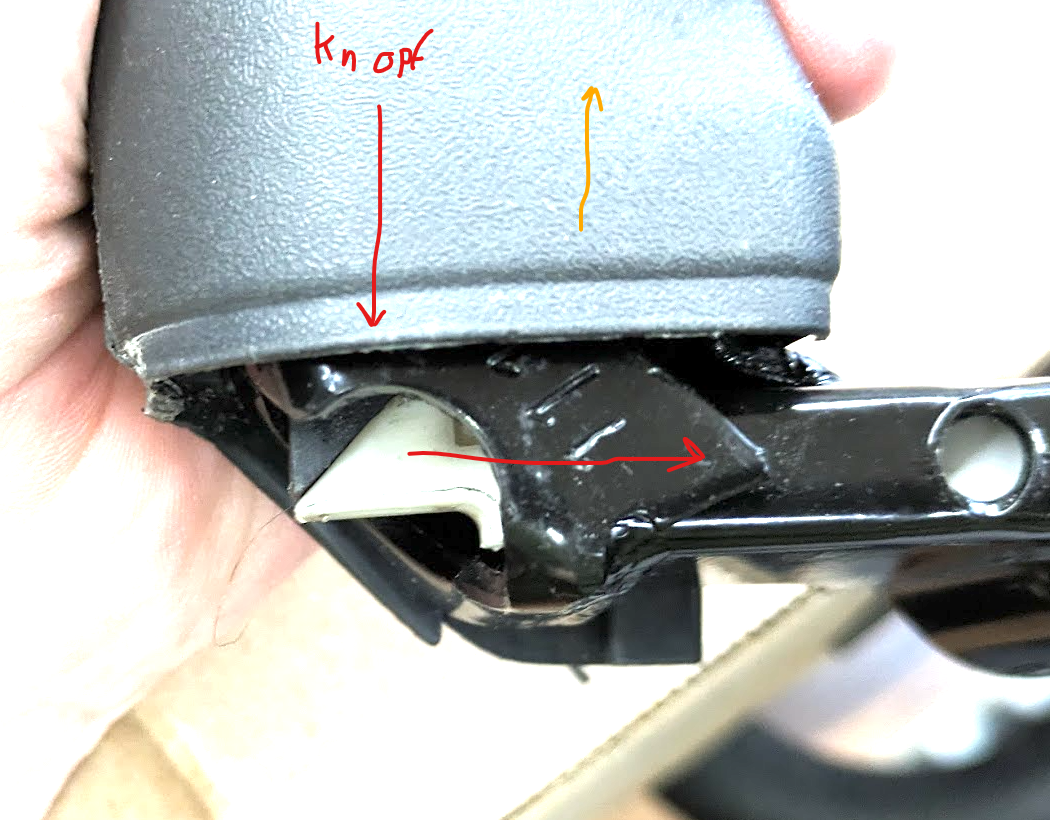

Hier mal ein versuch die Mechanik zu erklären.
Wenn der Knopf gedrückt wird, sollte das andere Ende, schwarzes Dreieck, die Bewegung / den Druck um 90' auf das weise Teil umlenken.
Das Weise drückt dann den Ratschenschnapper und gibt die Bremse frei.


Mein Problem, das funktioniert nicht mehr Zuverlässig, vermutlich verschleiß oder fehlende/ausgetrocknete Schmierung.
Dazu gekommen ist das der Griff mit Knopf ca. 5 mm spiel hatte, vielleicht wurde das vergrößert durch das Zerlegen.

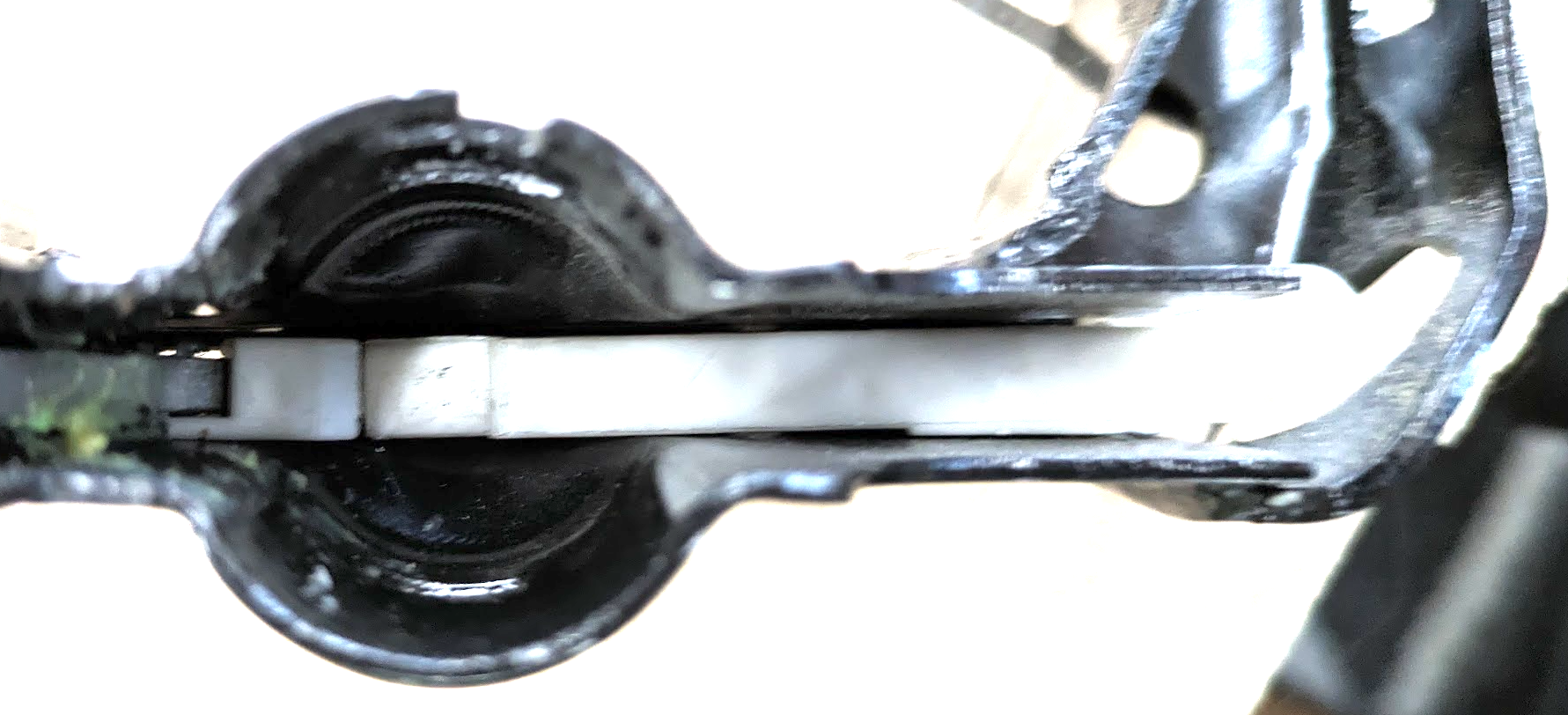

Hier die weise Stange?!? In dem Rundenteil ist normalerweise das Solanoid.


Hier nun der Fix Teil 1

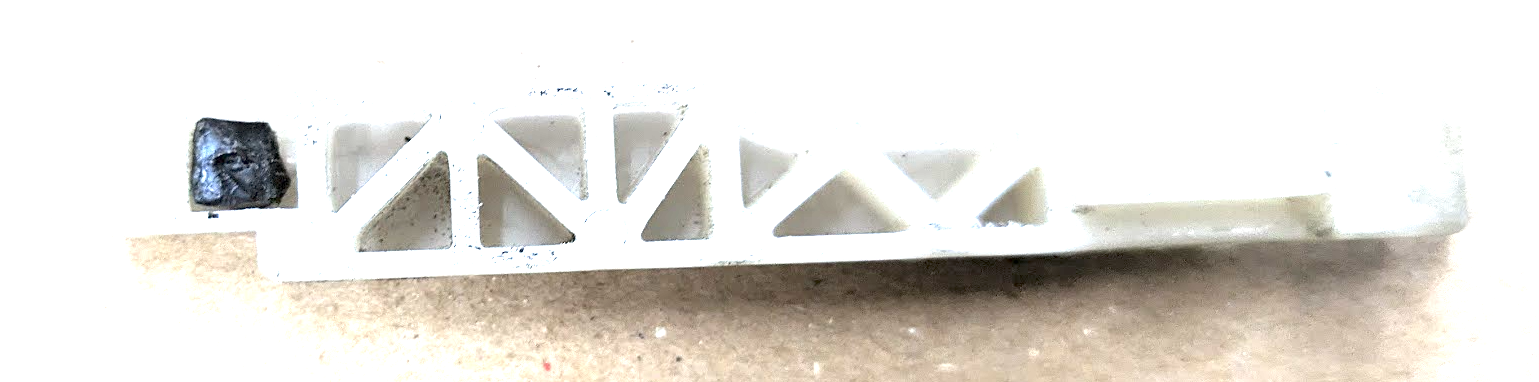

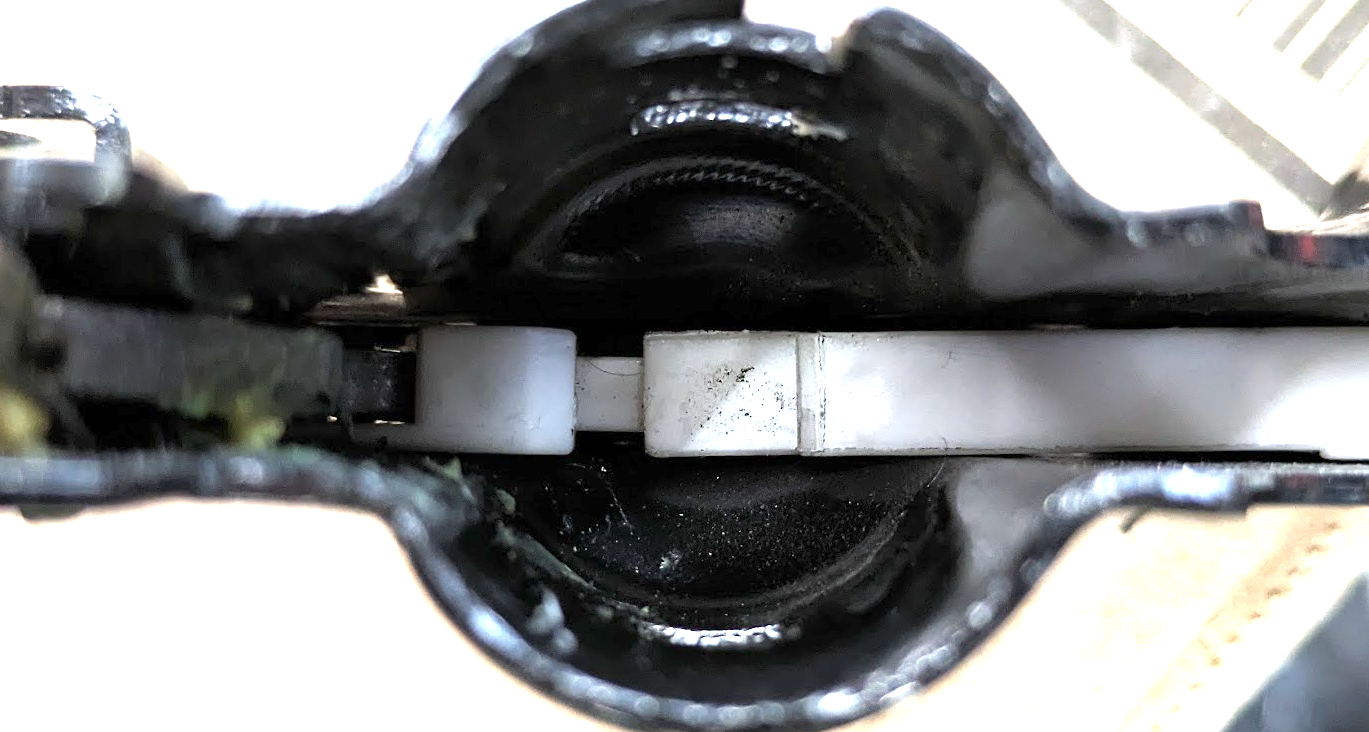

Die Stange wird einfach etwas verlaendert. Sie lässt sich einfach herausziehen, sie ist nur auf ein weiters Teil gesteckt.
Indem man z.B. etwas in die Kupplung steckt, das Teil braucht man nicht verkleben da es vom Metall gehalten wird.
Die genaue länge muss austesten, zu lang und der Schnapper schnappt nicht mehr, zu kurz und den Knopf entschnappt nicht zuverlässig.


Fix Teil 2

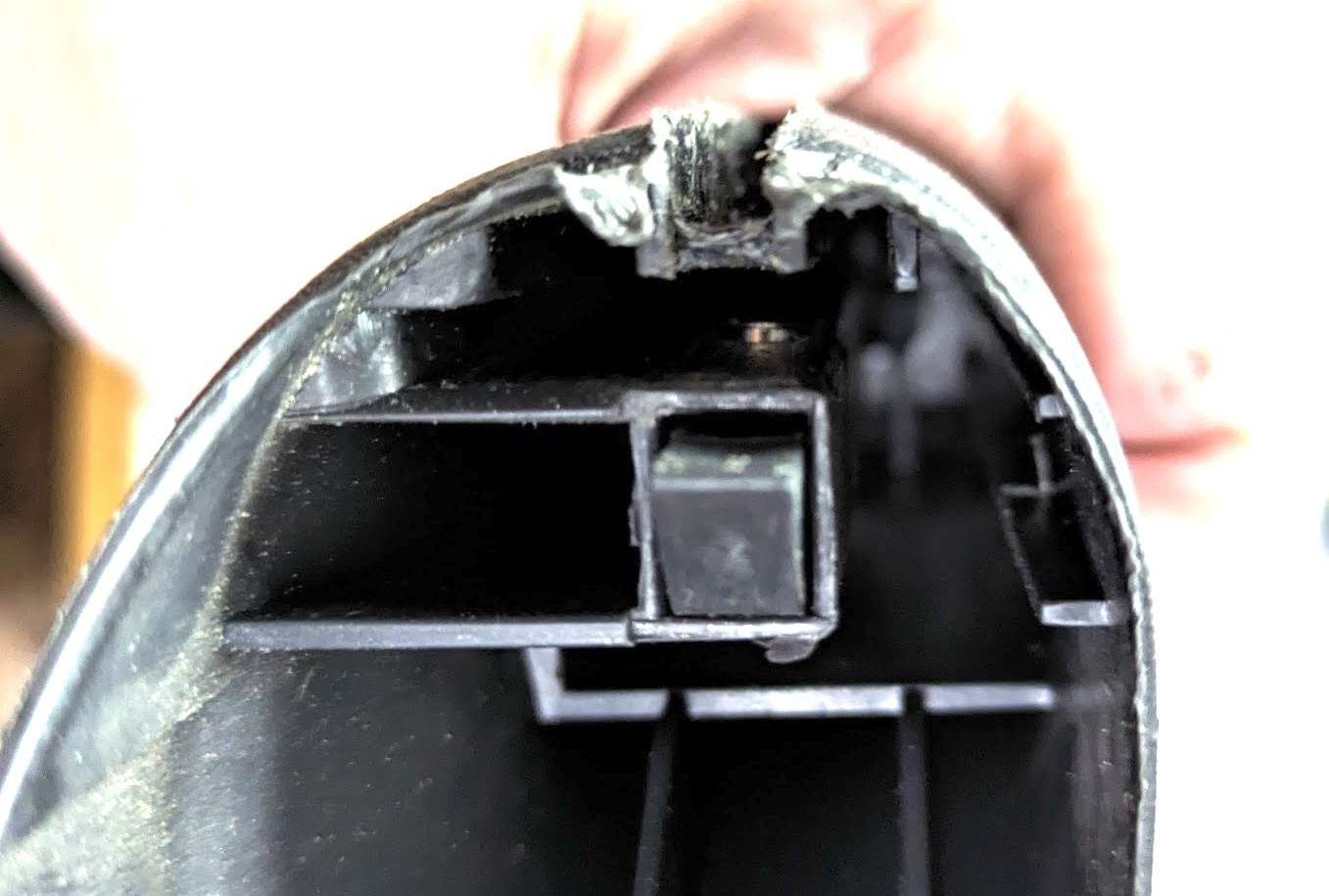

Da ich beim Zerlegen das Verschluss-Plastikteil, aus Frust, abgebrochen habe, und es eh zuviel Spiel hatte, habe ich es mit 2x M3 Schrauben fixiert.

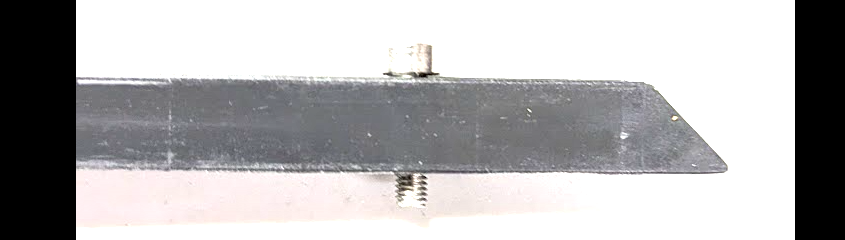

1. Schraube, sichert den Knopf
2. Schraube, sichert den Griff, mit Knopf, am Metall des Hebels.

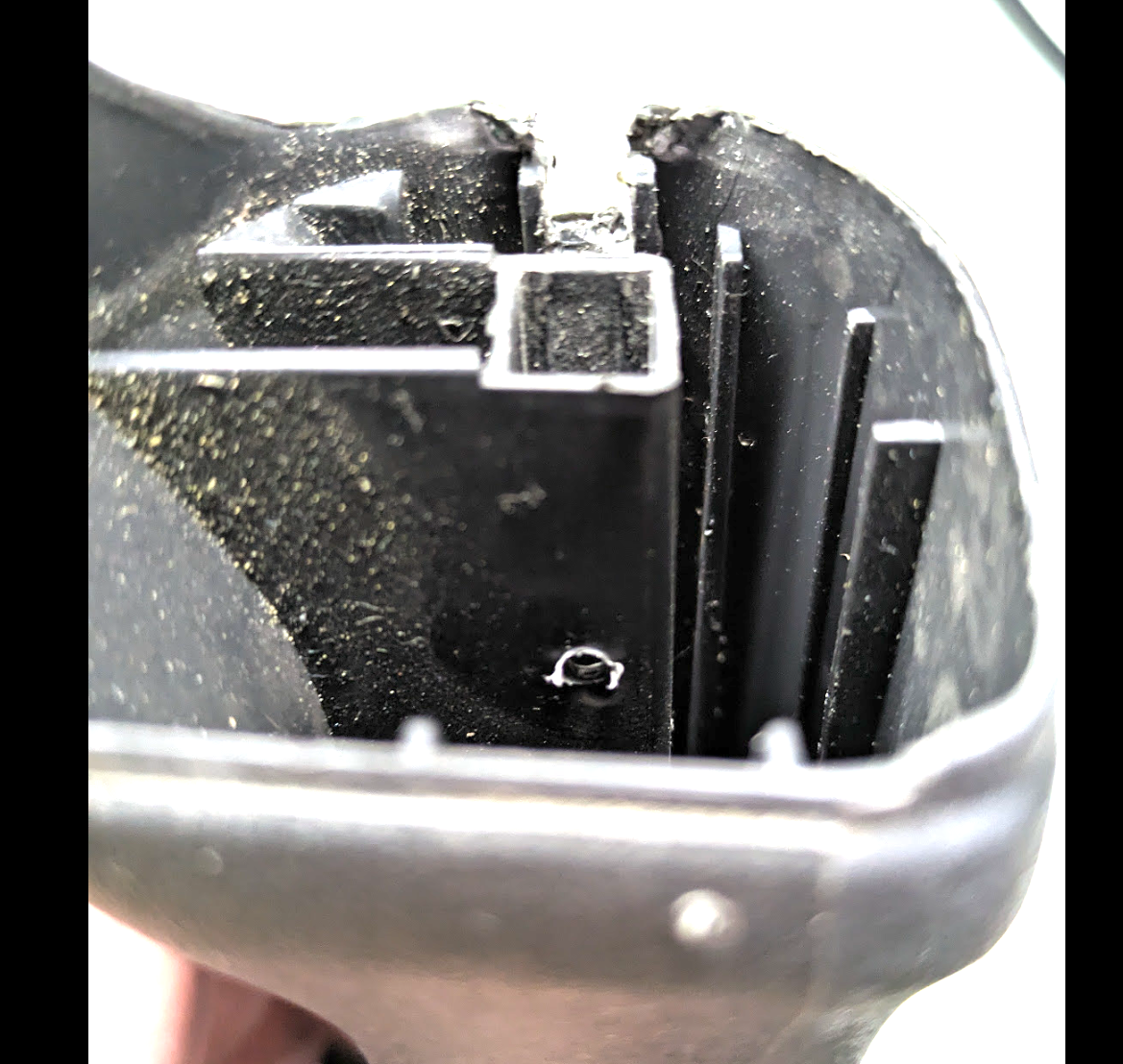

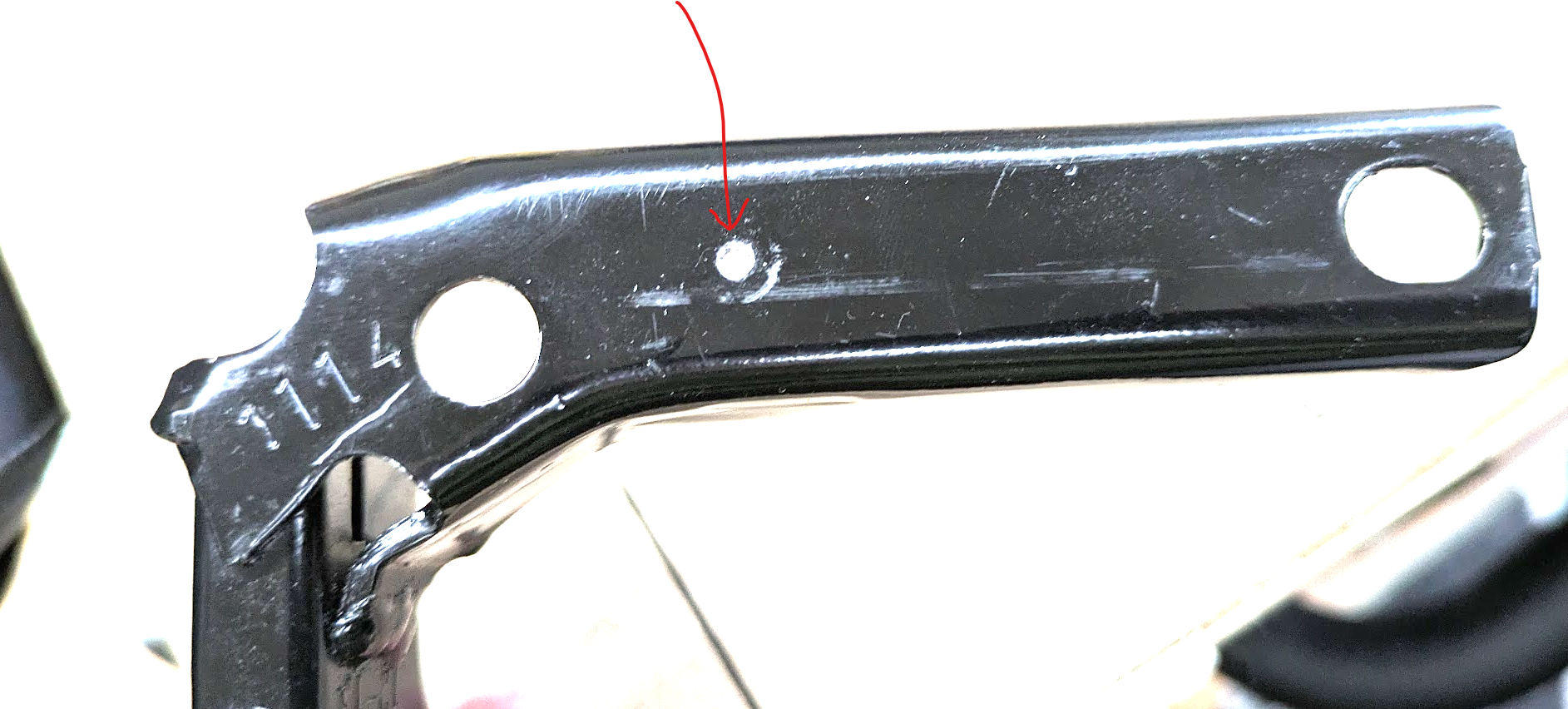

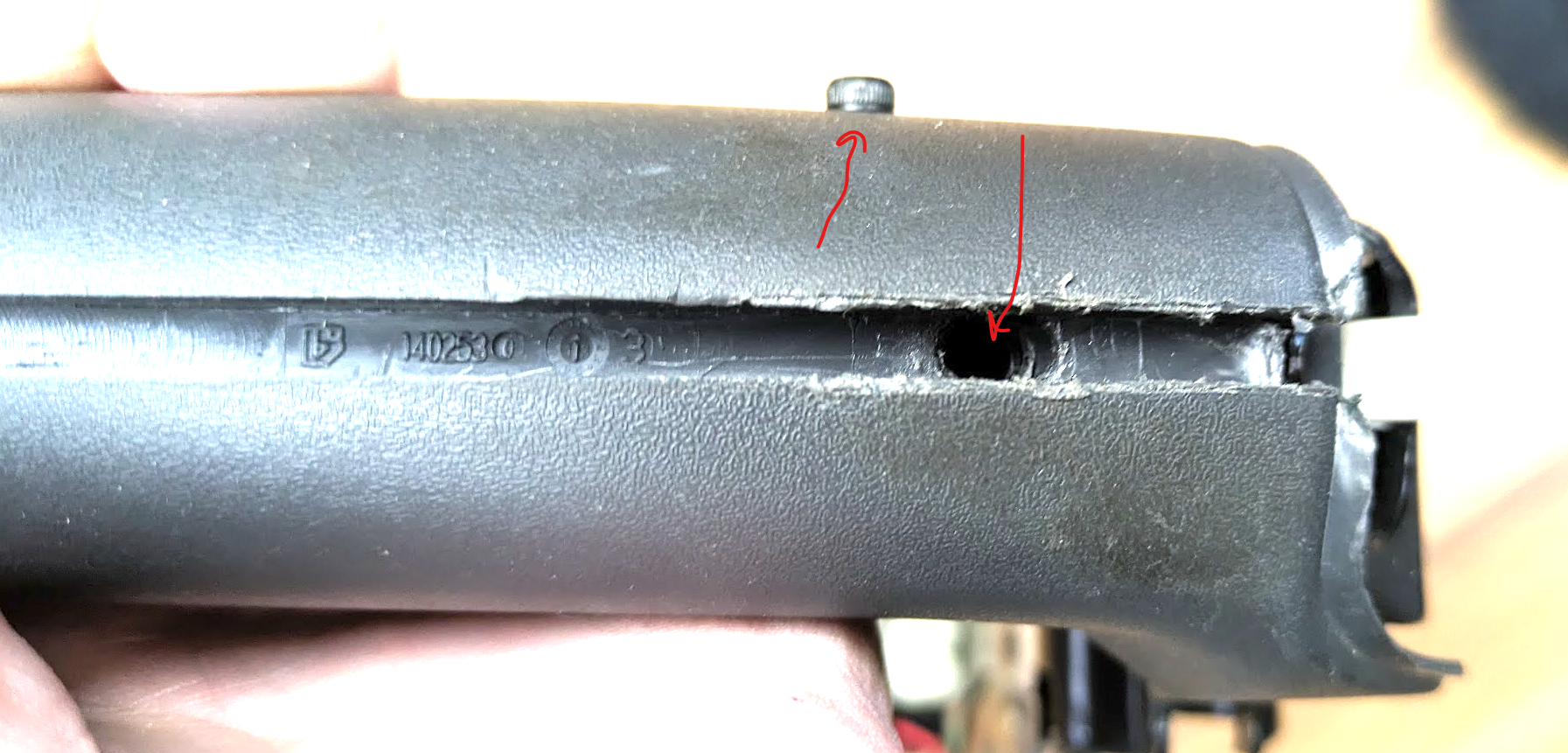

Der rechte Pfeil zeigt wo das Loch für die 1. Schraube gebohrt werden sollte
Der linke Pfeil zeigt die 2, Schraube die den Griff am Metallhebel fixiert



Die 2. Schrauben muss lang genug sein damit sie durch den Knopf und dessen Führung reicht.



Damit man den Griff wieder auf das Metall bekommt muss Schraub 1 tiefer eingeschraubt werden. Bei mir hat sie dann den Knopf blockiert, aber das ist erstmal OK.
Wenn der Griff sitzt kann man sie wieder soweit raus schrauben bis der Knopf wieder leichtgängig ist.

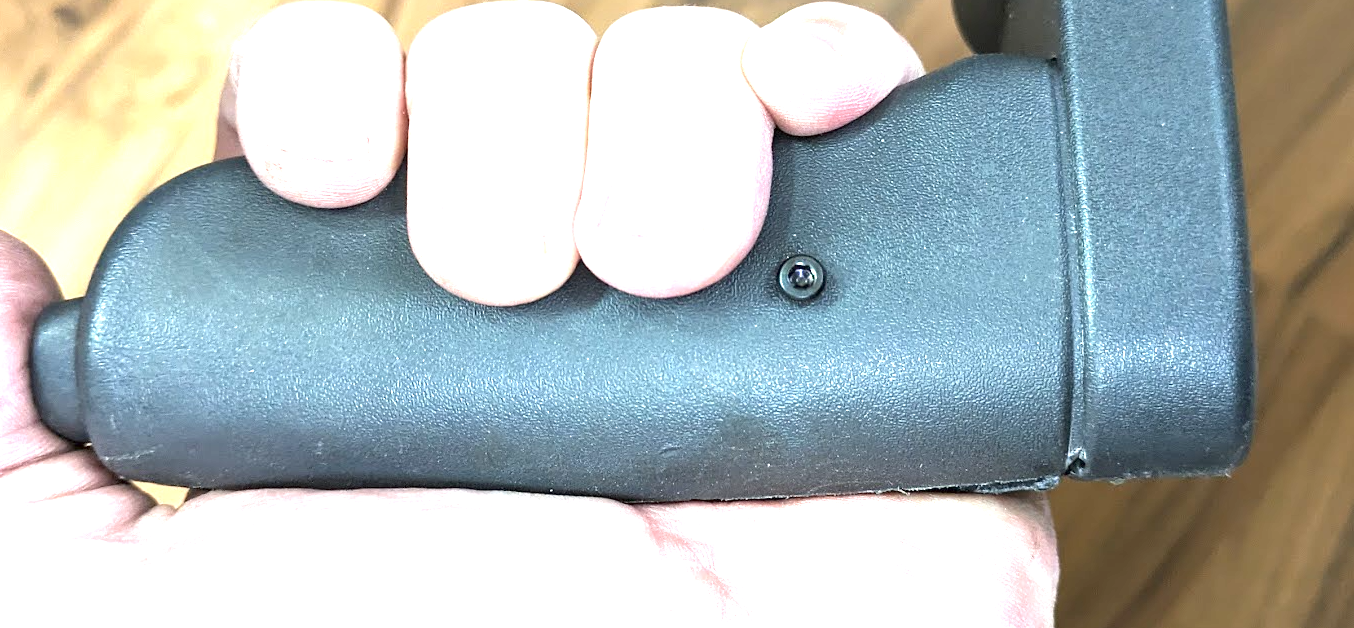

Ergebnis ist ein Zuverlässiges entriegeln der Handbremse, ohne Zündung und Bremspedal, und die Schauben stören auch nicht.

Dieses weisse Plastikdinges war auch bei dem Twizzel "ausgehängt", den ich meinem Neffen verliehen habe.
War ein übles Gepfriemel das wieder einzuhängen. Geht aber seit dem problemlos.

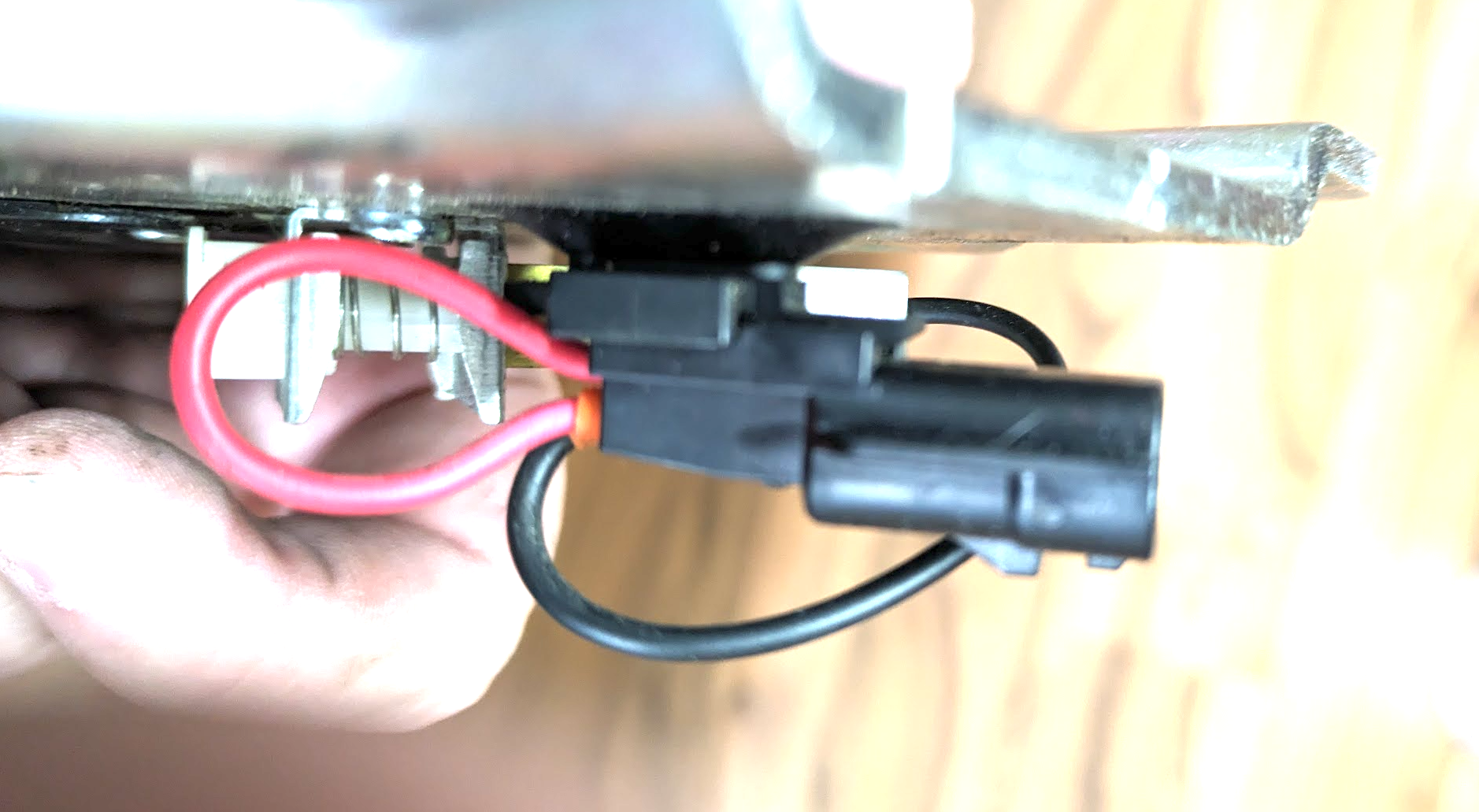

Hier noch der Solanoid Stecker, das rote Kabel habe ich in den Stecker gesteckt, hatte grad nichts im Isolieren zur Hand

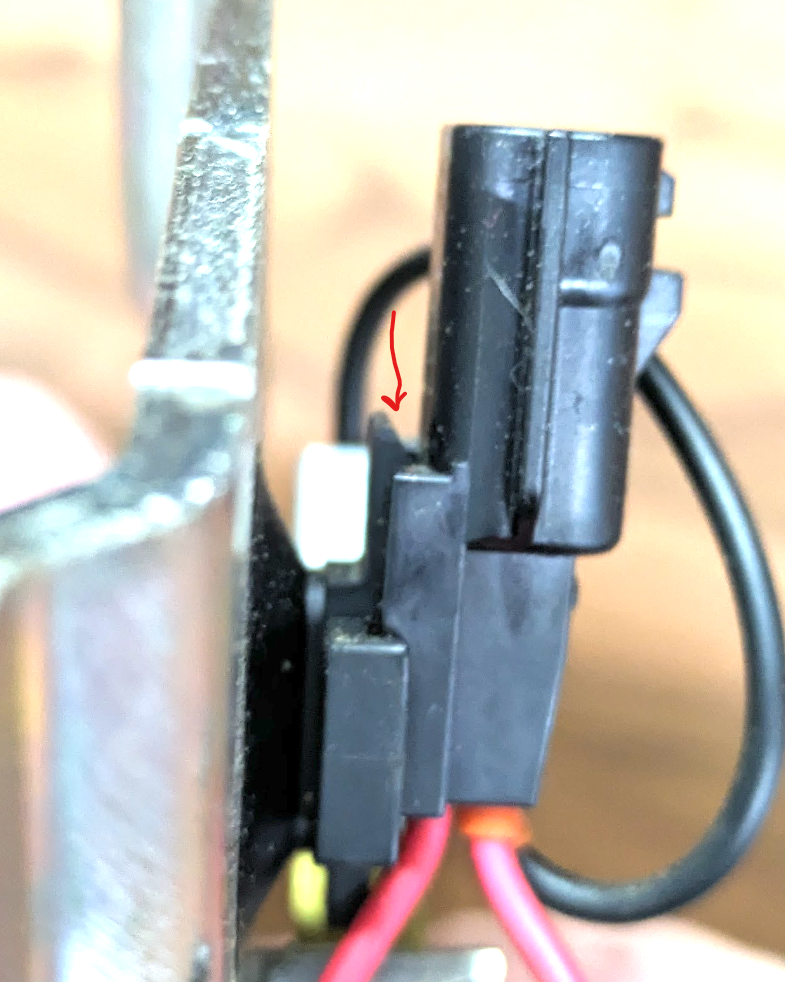

Und da ist ein Nupsi um den Stecker aus zu Klipsen.

"Nupsi"...
YMMD!!!

Moin,
vermutlich habe ich genau das gleiche Problem... der Solanoid funktioniert und klackt. Ist auch schön erklärt mit Deinen Bildern,

jedoch frage ich mich wie der Hebel genau ausgebaut wird, müssen dazu Vorarbeiten ausgeführt werden? Also Bowdenzüge entfernen, welche Schrauben muss ich lösen, wie komme ich da am besten ran, reicht es den Deckel über dem Griff rauszunehmen?

Sehe ich das richtig, dass Du die Plastikverkleidung aufgesägt hast?
So viele Fragen
VG Robert

Hemisurfer schrieb: und klackt.

Wenn es trotz "Klack" nicht löst hatte ich schon den Fall, daß die Kunststoffhebelei im Handbremsgriff "ausgehängt" war.
War eine elendige Schinderei! Aber nach ein paar Stunden erfolgreich.

Moin,
Danke für Deine Information, aber wie hast Du es geschafft den Hebel wieder einzuhängen? Das wäre interessant zu wissen, dann könnte ich es auch versuchen.
Merci
Robert

Ui das ist lang her also der Schlitz da www.twizy-forum.de/attachment/35554
da ist ein Plastikteil drin, das dann die Griffhalteschraube (likes Loch) verdeckt.
Wie das Ohne Schaden entfernt werden kann weiss ich nicht, hab's abgebrochen

Aus-/Einhaengen... bzw Ich hatte dann auch das ganze Teil ausgebaut aber kann ich mich nicht erinnern,
Muss wohl nicht so dramatisch gewesen sein Guck mal Da hat so ein TwizyChrisy ein Video wo man das Teil ganz gut sieht. Und ich glaub da ist eine Plastik Abdeckung hinter den Hebel die mal "einfach" raus ziehen kann.
Vermutlich habe ich die Entweder die Spannung der Seilzuege geloesst www.twizy-forum.de/bremsen/86768-handbremse-am-twizy#185987
Oder direkt and den Hinteren Bremssätteln ausgehängt. Beides Sollte relative einfach sein, Ich hab letzten die Bremsen gemacht, dabei war das Aus-/Einhängen am Sattel einfach aber der war da auch abgebaut.

Hemisurfer schrieb: Moin,
Danke für Deine Information, aber wie hast Du es geschafft den Hebel wieder einzuhängen? Das wäre interessant zu wissen, dann könnte ich es auch versuchen.
Merci
Robert

mit einer kleinen Zange und einem kleinen Schraubendreher und VIIIIEEELLL Geduld so weit ich mich noch erinnern kann....
