Abgerissene Halter im Front-Plastikteil reparieren

  • Kurzschluss
  • Kurzschlusss Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • BTT Nr.5
  • Beiträge: 844
  • Dank erhalten: 332
26 Sep 2018 11:46 - 26 Sep 2018 11:52 #158531 von Kurzschluss
Abgerissene Halter im Front-Plastikteil reparieren

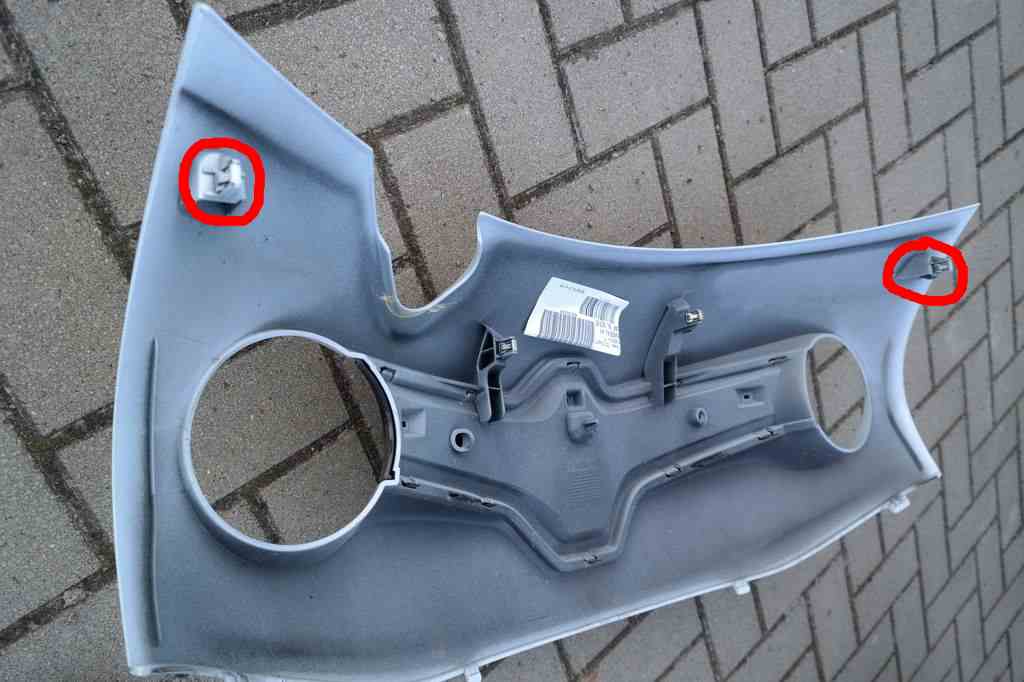

Nach mehrfachem Öffnen des Frontteils an den Scheinwerfern rissen die äußeren Halter aus. Ich meine diese Dinger:

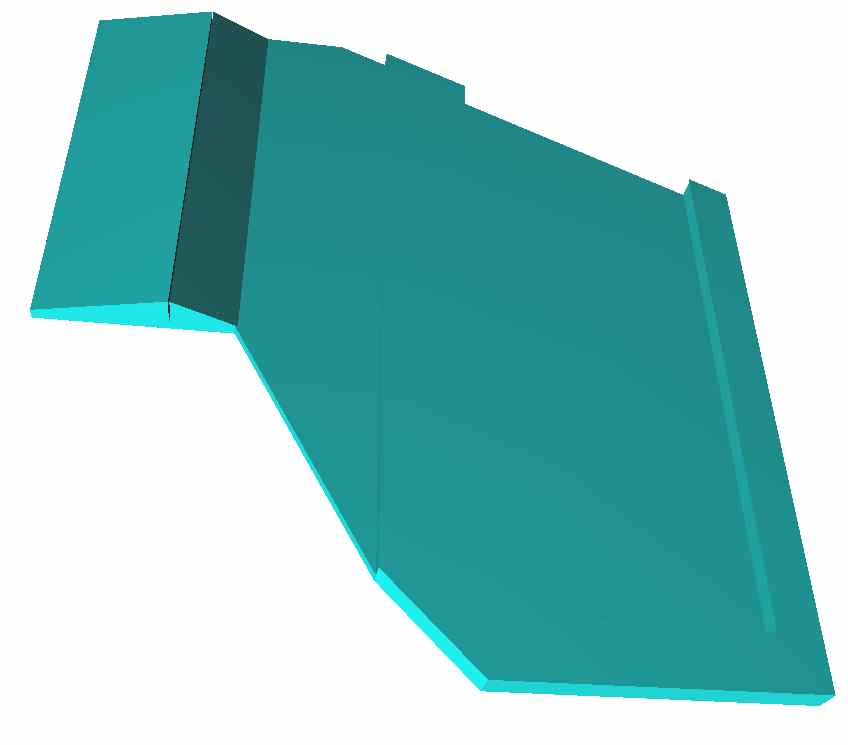

Kleben hat nicht gehalten. Ging zwar auch so, aber die Front stand an den Seiten immer etwas vor. Ich hab dann per 3D Druck zwei Halter konstruiert, die jeweils einen Neodym Magneten 20x40x2mm aufnehmen. Die Magnete halten zwar so, sollten aber geklebt werden, da die Zugkräfte sonst zu groß für das Plastik werden:


Dort wo vorher die Halter waren, habe ich ein lackiertes Eisenblech aufgeklebt, damit der Magnet hält. Die Halter werden links und rechts unter das linke bzw. rechte Seitenteil von oben genau in den Spalt eingeschoben. Ein Werkzeug ist dazu nicht notwendig.
Anbei die STL Dateien für den Druck als zip mit 2 Dateien, eine für rechts und eine für links. Als Material wäre wohl ABS gut geeignet - irgendetwas wetterfestes.
Hält seit einiger Zeit ganz gut, vielleicht hilft es dem einen oder anderen...

Twizy Life snowy white mit Panodach und Kaufakku - Tesla Model Y - E-Liegerad Noell SL4L / Tongsheng TDSZ2.
Ladestation: Schuko, CEE rot 400V/32A, Typ2 22kW go-e Charger, PV 4.2kWp
Anhänge:
Letzte Änderung: 26 Sep 2018 11:52 von Kurzschluss.
Folgende Benutzer bedankten sich: Rebound, Goldi, Pfälzer68, brunbjoern, PhantomRacer, Kerstin66

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • brunbjoern
  • brunbjoerns Avatar
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 1356
  • Dank erhalten: 699
26 Sep 2018 14:04 #158548 von brunbjoern
Abgerissene Halter im Front-Plastikteil reparieren
Könntest Du nochmal detailierter zeigen, wo was hinkommt, wenn was abgebrochen ist?
Das wäre ggfs. eine Lösung, auf die einige schon länger gewartet haben.

VG
Matthias
Folgende Benutzer bedankten sich: dingdong

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kurzschluss
  • Kurzschlusss Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • BTT Nr.5
  • Beiträge: 844
  • Dank erhalten: 332
26 Sep 2018 21:29 - 26 Sep 2018 21:31 #158572 von Kurzschluss
Abgerissene Halter im Front-Plastikteil reparieren

Das ist entlang der Scheibe am linken Rand nach unten fotografiert. Oben rechts ist der Scheibenwischer sichtbar. Unten ist die Scheibeneinfassung. Dort wo es schwarz ist sitzt der neue Halter zwischen Scheibe und Plastik.
Das dachförmige Teil passt genau in den Spalt zwischen den beiden Plastikteilen unten auf dem Bild und der Scheibe und hält von selbst.

Twizy Life snowy white mit Panodach und Kaufakku - Tesla Model Y - E-Liegerad Noell SL4L / Tongsheng TDSZ2.
Ladestation: Schuko, CEE rot 400V/32A, Typ2 22kW go-e Charger, PV 4.2kWp
Anhänge:
Letzte Änderung: 26 Sep 2018 21:31 von Kurzschluss.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • stromkreisparadies
  • stromkreisparadiess Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Markus
  • Beiträge: 3747
  • Dank erhalten: 1011
26 Sep 2018 21:31 #158574 von stromkreisparadies
Abgerissene Halter im Front-Plastikteil reparieren
ich erkenne garnix.
allerdings habe ich das gleiche problem und wollte schon mal ein 3D teil dafür designen, spitze von dir!

Grüße von Markus

-> Twizy Technic, LED Tagfahrlicht, LED Innenbeleuchtung, Sitzheizung, Radio mit Freisprecheinrichtung
-> Brammo Empulse R
-> 2x Elektrofahrrad (Stadt-Trekking und Downhill für den Wald)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kurzschluss
  • Kurzschlusss Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • BTT Nr.5
  • Beiträge: 844
  • Dank erhalten: 332
27 Sep 2018 08:19 #158590 von Kurzschluss
Abgerissene Halter im Front-Plastikteil reparieren

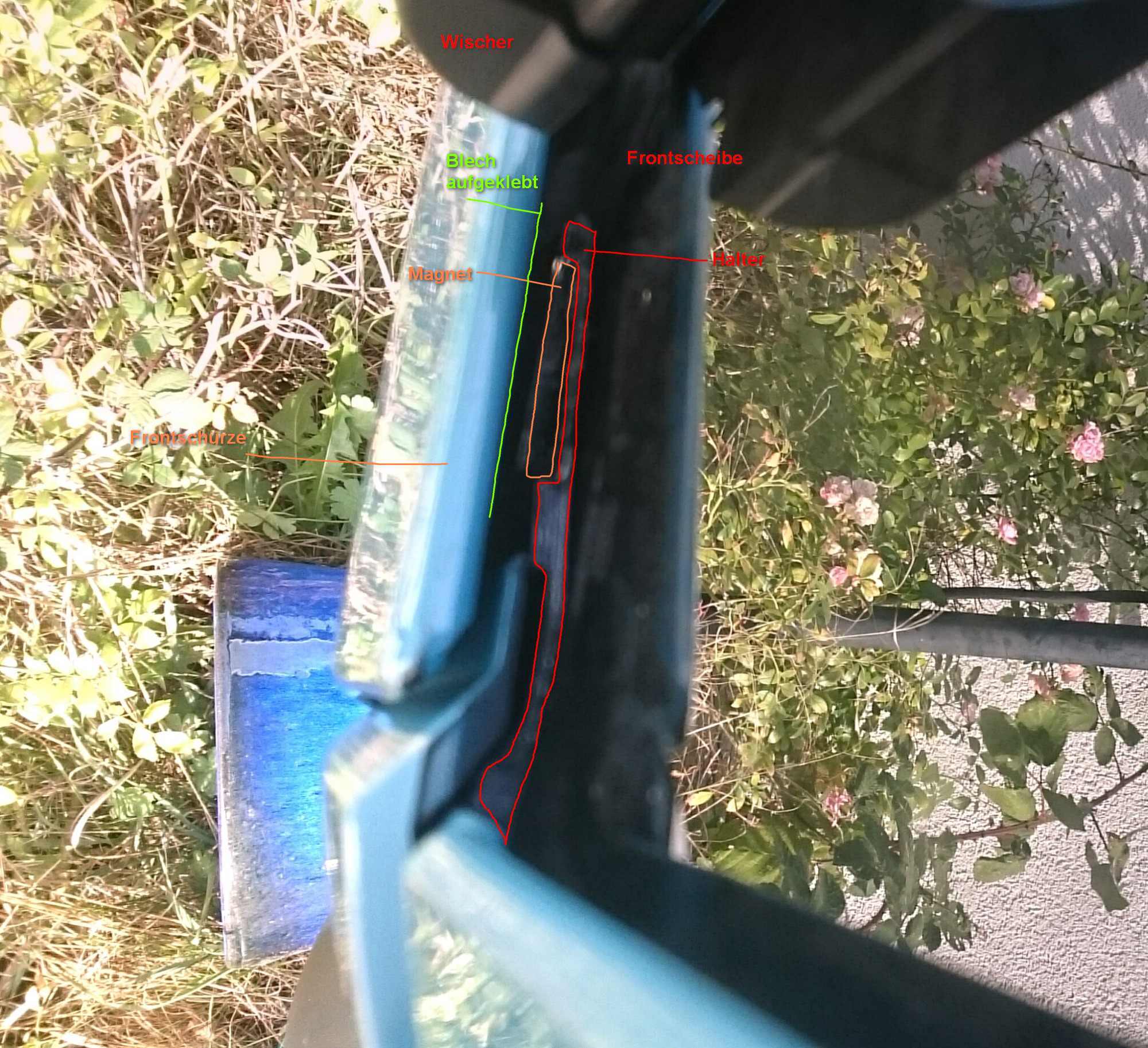

Nun mit Beschriftung; vielleicht besser zu erkennen. Wie gesagt, die Aufnahme ist von oben entlang der Scheibe. Die spiegelt dann, deshalb vielleicht etwas verwirrend.

Twizy Life snowy white mit Panodach und Kaufakku - Tesla Model Y - E-Liegerad Noell SL4L / Tongsheng TDSZ2.
Ladestation: Schuko, CEE rot 400V/32A, Typ2 22kW go-e Charger, PV 4.2kWp
Anhänge:
Folgende Benutzer bedankten sich: brunbjoern

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Quarz
  • Quarzs Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 351
  • Dank erhalten: 12
14 Okt 2018 13:09 #159918 von Quarz
Abgerissene Halter im Front-Plastikteil reparieren
Ich habe auch gerade das Problem, dass ein Halter abgerissen ist. Deine Bilder helfen mir nur bedingt...

Hast du vielleicht Bilder von der Innenseite der Front bzw. von den Halter-Aufnahmen an der Karosserie?

Dank und Gruß,
Peter

Mein TwizzzY

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18003
  • Dank erhalten: 9491
14 Okt 2018 17:09 #159942 von TwizyChrisy
Abgerissene Halter im Front-Plastikteil reparieren
Schon versucht ihn wieder anzuschweißen?

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Quarz
  • Quarzs Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 351
  • Dank erhalten: 12
14 Okt 2018 17:38 #159954 von Quarz
Abgerissene Halter im Front-Plastikteil reparieren
Nein, aber da man dort öfter ran muss, fände ich die Magnet-Lösung einfach besser. Ich hatte auch schon an das Dexter´sche Pilzkopf-Klett gedacht.

Aufgrund der Zugbeanspruchung beim Ablösen kann ich mir nicht vorstellen, dass hier eine starre Schweißnaht Abhilfe schafft.

Mein TwizzzY

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18003
  • Dank erhalten: 9491
14 Okt 2018 17:48 - 14 Okt 2018 17:49 #159956 von TwizyChrisy
Abgerissene Halter im Front-Plastikteil reparieren

Quarz schrieb:
Aufgrund der Zugbeanspruchung beim Ablösen kann ich mir nicht vorstellen, dass hier eine starre Schweißnaht Abhilfe schafft.





Kuck mal ganz hinten, YT verschluckt die Startzeit leider :-(

ca. bei 13:20min

Mehr Twizys, mehr Freude.
Letzte Änderung: 14 Okt 2018 17:49 von TwizyChrisy.
Folgende Benutzer bedankten sich: ig_lo

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kurzschluss
  • Kurzschlusss Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • BTT Nr.5
  • Beiträge: 844
  • Dank erhalten: 332
15 Okt 2018 20:09 - 15 Okt 2018 20:12 #160029 von Kurzschluss
Abgerissene Halter im Front-Plastikteil reparieren
Ich kann leider.keine Fotos.mehr dazu beisteuern, da der Twizy nun verkauft ist. Ich habe die Reste der abgerissenen Halter entfernt, da sie nur stören beim Aufkleben der Metallbleche. Hauptsache die Bleche sind magnetisch.

Twizy Life snowy white mit Panodach und Kaufakku - Tesla Model Y - E-Liegerad Noell SL4L / Tongsheng TDSZ2.
Ladestation: Schuko, CEE rot 400V/32A, Typ2 22kW go-e Charger, PV 4.2kWp
Letzte Änderung: 15 Okt 2018 20:12 von Kurzschluss.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18003
  • Dank erhalten: 9491
15 Okt 2018 20:37 #160035 von TwizyChrisy
Abgerissene Halter im Front-Plastikteil reparieren
Ich finde die Idee mit Magneten geil. Nur die Befestigung per "Kleber" auf dem Kunststoff macht mir Kopfzerbrechen.
Dazu kommt, daß mein "Schnauzerl" durch die LED Tagfahrlicht-Stripes eh schon ziemlich auf Spannung sitzt.

Ob das Magneten so ohne weiteres wegstecken? Also die Magneten an sich vielleicht sogar noch, aber die Klebungen?

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kurzschluss
  • Kurzschlusss Avatar
  • Autor
  • Top Boarder
  • Top Boarder
  • BTT Nr.5
  • Beiträge: 844
  • Dank erhalten: 332
16 Okt 2018 07:49 #160044 von Kurzschluss
Abgerissene Halter im Front-Plastikteil reparieren
Die Bleche können viel größer sein als die Magnete; dadurch hast Du eine große Klebefläche, und das Plastik innen sieht ja niemand und kann daher aufgerauht werden, um eine bessere Klebung zu erreichen. Ich habe 2 Komponenten-Kleber verwenet , aber die Klebebänder der 3M VHB Reihe, die hier einige zum Ankleben der Magnete für ELIA Seitenscheiben am Rahmen verwenden, halten bestimmt auch sehr gut.

Theoretisch könnte man auch eine selbstklebende sog. "Eisenfolie" verwenden, nicht magnetische Oberflächen magnethaftend macht. Jedoch habe ich mit magnetischen Klebebändern nur schlechte Erfahrungen gemacht - da war der Magnetismus so schwach, das kaum etwas hielt.

Twizy Life snowy white mit Panodach und Kaufakku - Tesla Model Y - E-Liegerad Noell SL4L / Tongsheng TDSZ2.
Ladestation: Schuko, CEE rot 400V/32A, Typ2 22kW go-e Charger, PV 4.2kWp

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Balu_Baer
  • Balu_Baers Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 306
  • Dank erhalten: 146
16 Okt 2018 11:46 - 16 Okt 2018 11:47 #160054 von Balu_Baer
Abgerissene Halter im Front-Plastikteil reparieren
Nach meinen Erfahrungen hält es viel besser wenn auf beiden Seiten Magnete eingeklebt werden.
Habe ich bei meinem Twizy in der A-Säule gemacht nachdem es mit Blech auf
einer Seite nicht gehalten hat.
Auf diese Weise habe ich mit dem gedrucktem Halter von brunbjoern das Twizplay an der A-Säule befestigt.

Gruß Balu

RTT 2022 Startnummer 01
RTT 2019 Startnummer 01
RTT 2018 Startnummer 03 Lipsia Emotion 2018 Startnummer 80
BTT 2016 Startnummer 18
BTT 2017 Startnummer 18

Letzte Änderung: 16 Okt 2018 11:47 von Balu_Baer. Begründung: schreibfehler

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
