Infothread: Massepunkte

  • nurnware
  • nurnwares Avatar
  • Autor
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 52
  • Dank erhalten: 60
24 Jan 2018 20:34 - 24 Jan 2018 20:35 #142927 von nurnware
Infothread: Massepunkte
Da ich mich bei meinem Twizy wegen noch immer ungelösten elektrischen Problemen auf der Suche aller Massepunkte gemacht habe, möchte ich hier dokumentieren wo diese sind und wie man heran kommt. Noch habe ich nicht alle fotografiert, weil mir bei manchem zu viel Teile hätten abgebaut werden müssen. Ich trage das gern nach - auch mit Bildern anderer, wenn ihr wollt.

Die mit einem :question: sind noch offen.

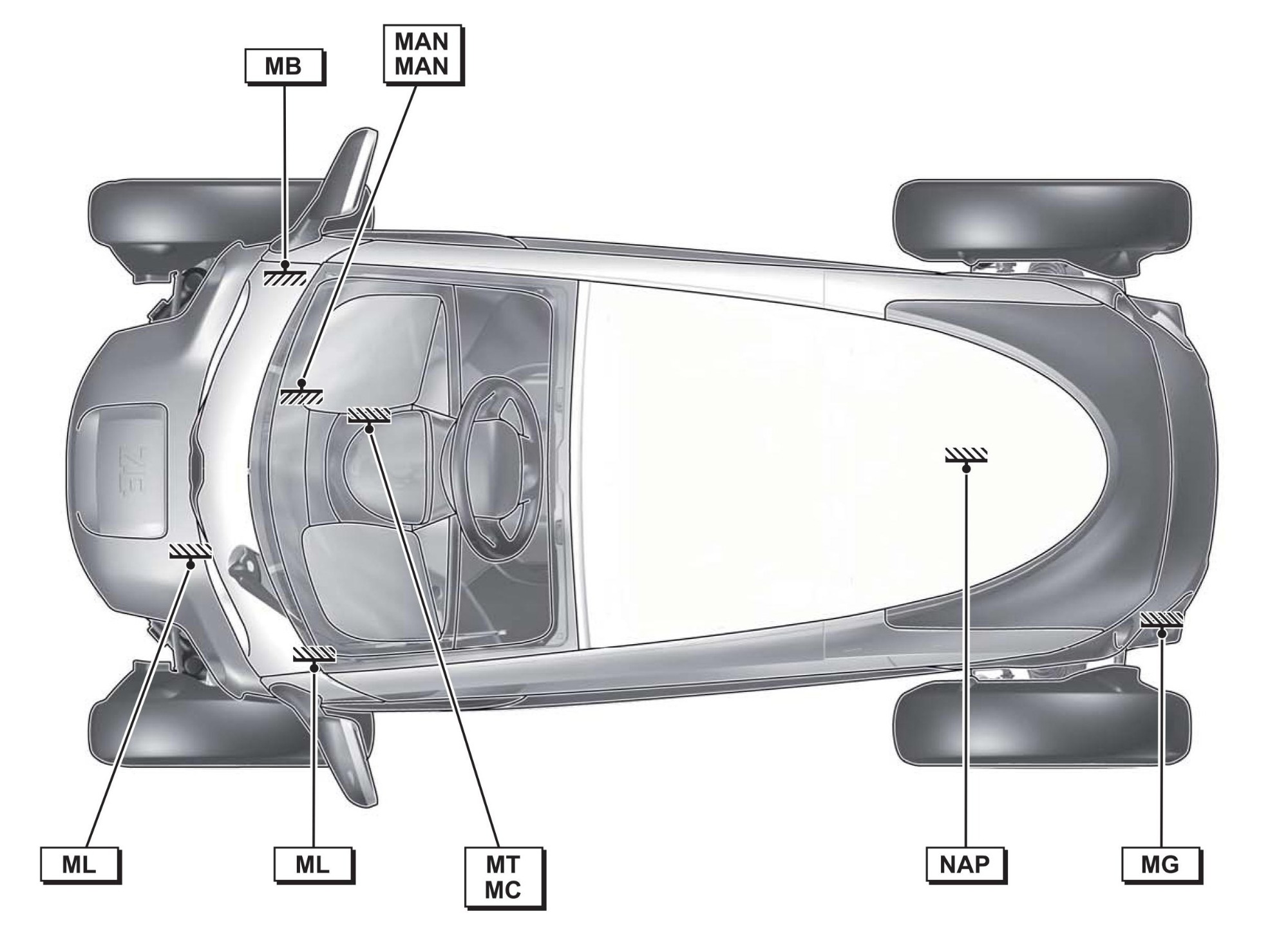

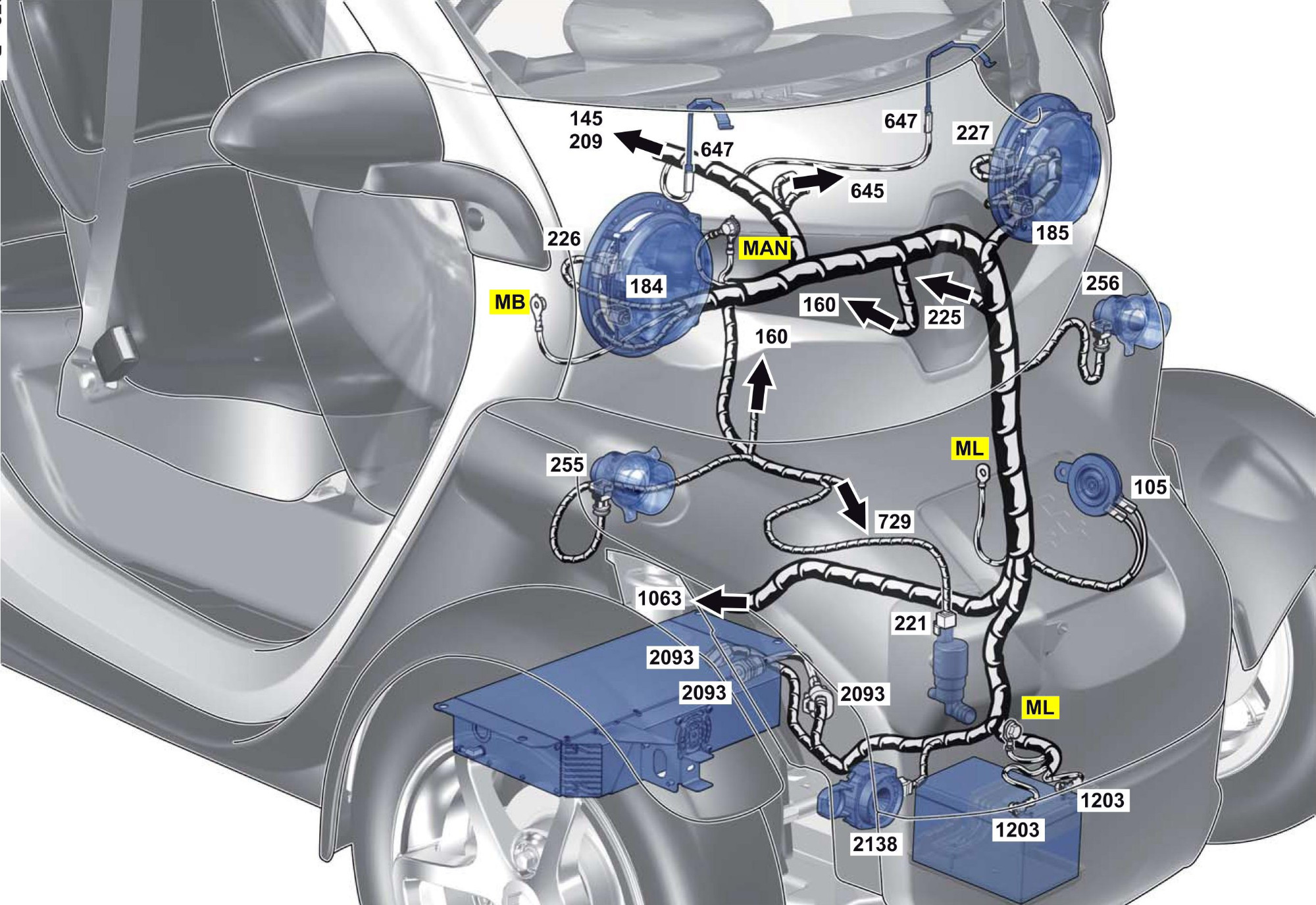

Liste alle Verbindungen (Richtungen von vorn):
MAMQuerträger Armaturenbrett links✔
MANQuerträger Armaturenbrett Rechts:question:
MBKarosserie Vorn Links (Handschuhfach)✔
MT/MCArmaturenbrett Karosserie Links✔
MGHinten Links:question:
ML12V-Batterie✔
NAPGestängetunnel:question:
NCA-Säule links:question:
MassebandHinten Rechts✔


Bilder folgen als einzelne Postings, da maximal 10 erlaubt sind:
- Twizy Technic 80 (BJ 2012)
- Peugeot e208 GT
Letzte Änderung: 24 Jan 2018 20:35 von nurnware.
Folgende Benutzer bedankten sich: BinKino, TwizyDi, AndiEcker

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nurnware
  • nurnwares Avatar
  • Autor
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 52
  • Dank erhalten: 60
24 Jan 2018 20:37 #142928 von nurnware
Infothread: Massepunkte

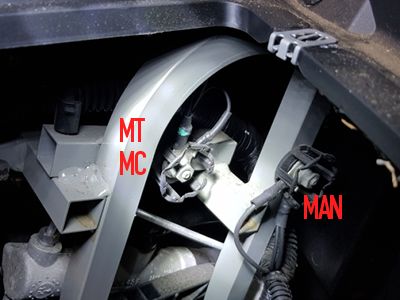

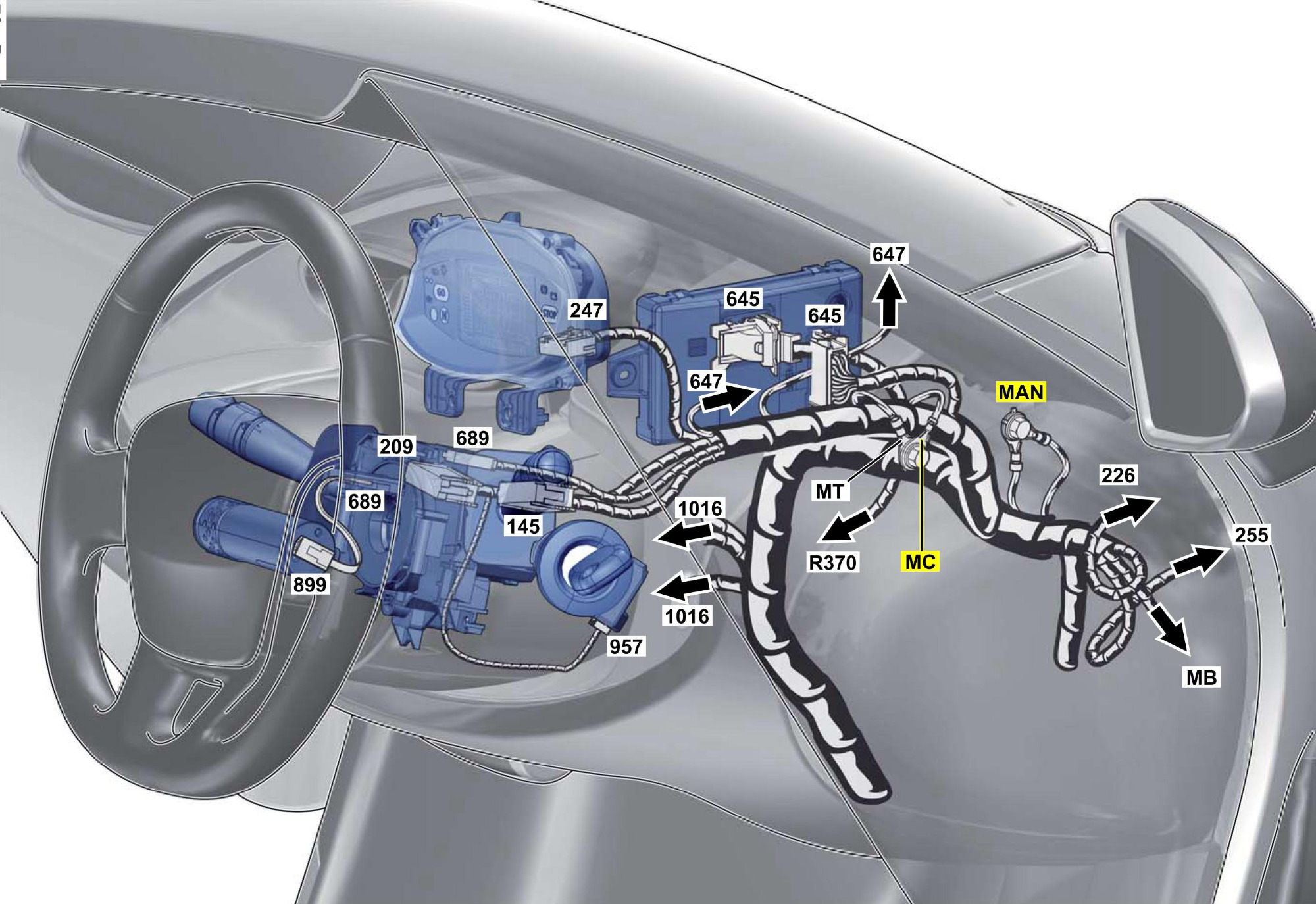

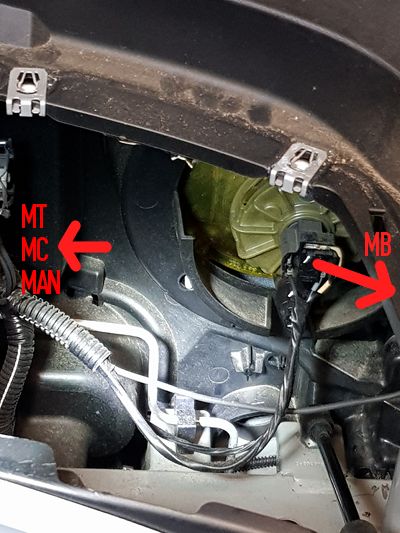

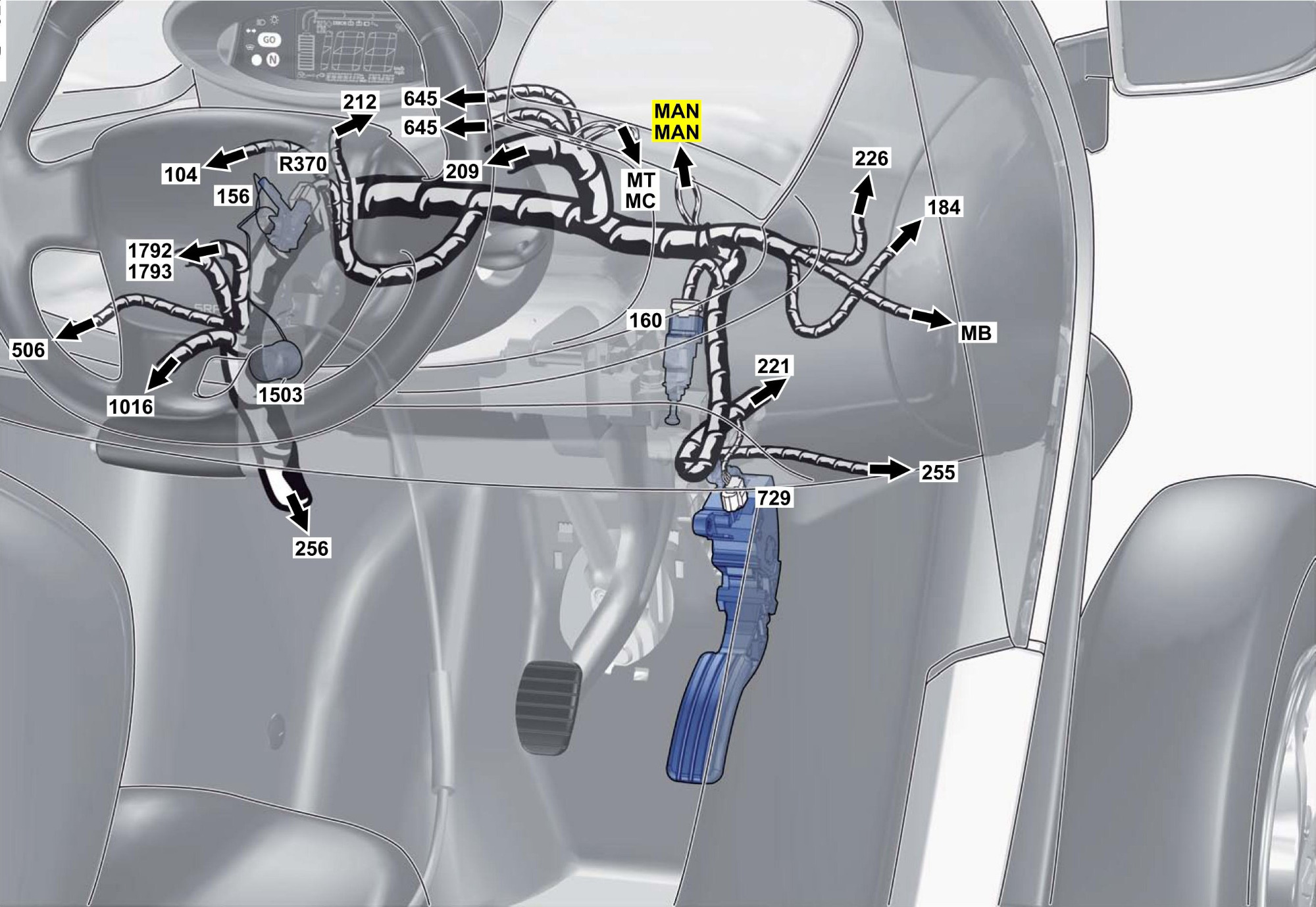

  • MAN
  • MT
  • MC

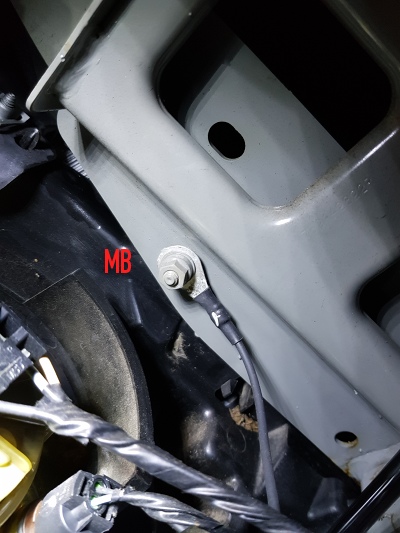

  • MB
- Twizy Technic 80 (BJ 2012)
- Peugeot e208 GT
Anhänge:
Folgende Benutzer bedankten sich: AndiEcker, ThM

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nurnware
  • nurnwares Avatar
  • Autor
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 52
  • Dank erhalten: 60
24 Jan 2018 20:39 - 24 Jan 2018 20:39 #142929 von nurnware
Infothread: Massepunkte

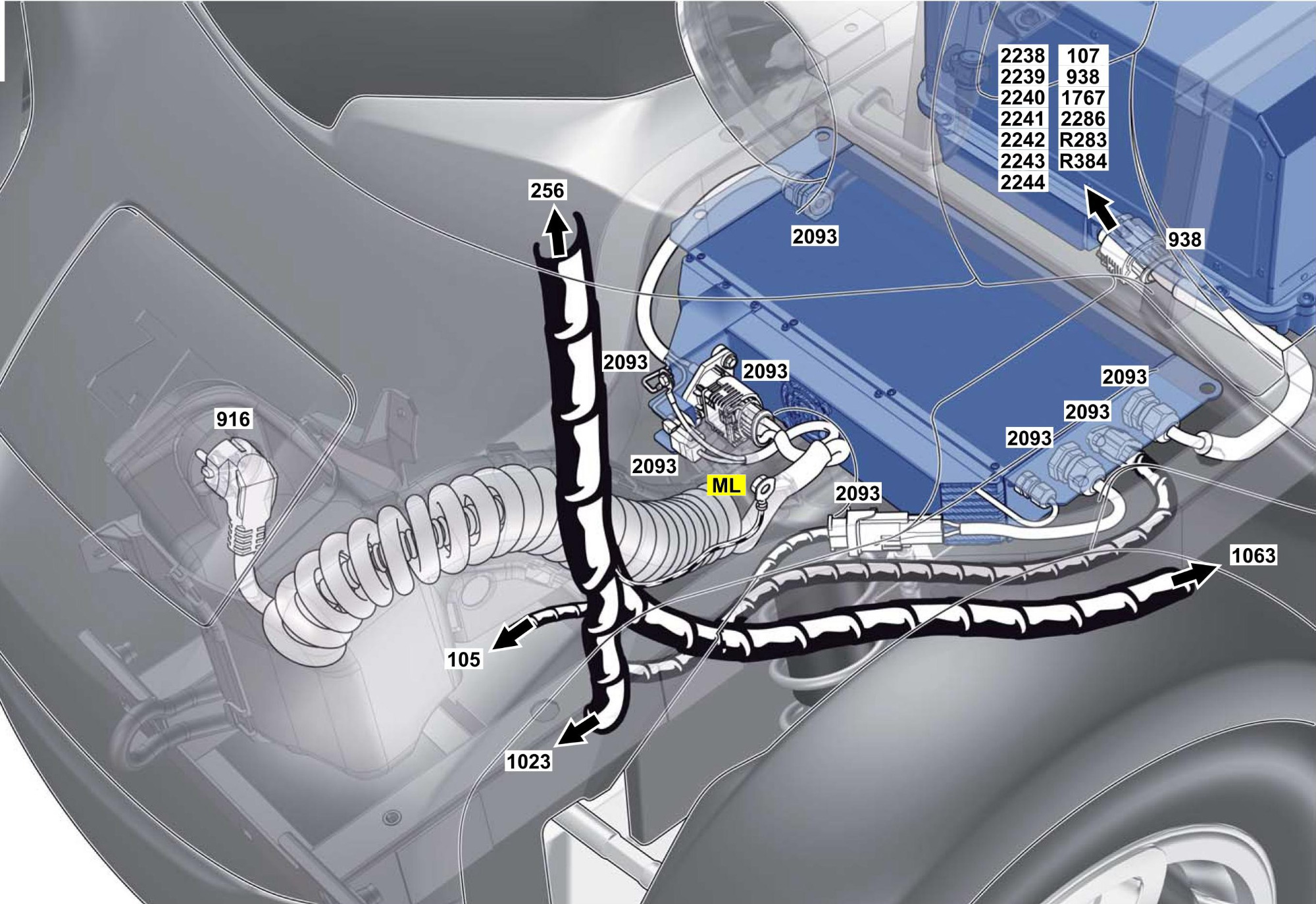

  • ML

Davon gibt es zwei. Eins ist der Schutzleiteranschluss (PE) des Ladegeräts und direkt danaben geht ein Massekabel in den Kabelbaum.
- Twizy Technic 80 (BJ 2012)
- Peugeot e208 GT
Anhänge:
Letzte Änderung: 24 Jan 2018 20:39 von nurnware.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nurnware
  • nurnwares Avatar
  • Autor
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 52
  • Dank erhalten: 60
24 Jan 2018 20:40 - 24 Jan 2018 20:43 #142930 von nurnware
Infothread: Massepunkte

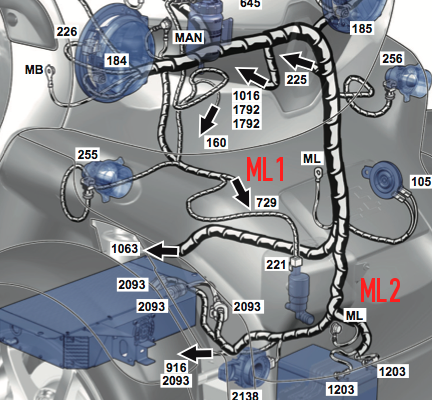

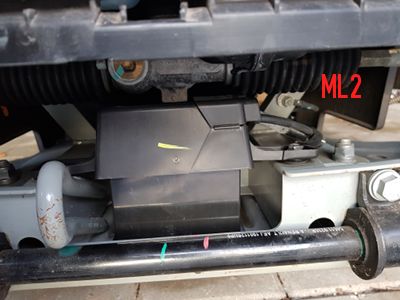

  • ML 1

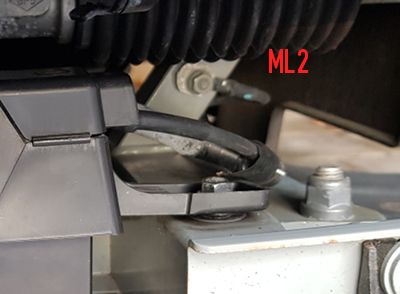

  • ML 2

- Twizy Technic 80 (BJ 2012)
- Peugeot e208 GT
Anhänge:
Letzte Änderung: 24 Jan 2018 20:43 von nurnware.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nurnware
  • nurnwares Avatar
  • Autor
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 52
  • Dank erhalten: 60
24 Jan 2018 20:44 #142931 von nurnware
Infothread: Massepunkte

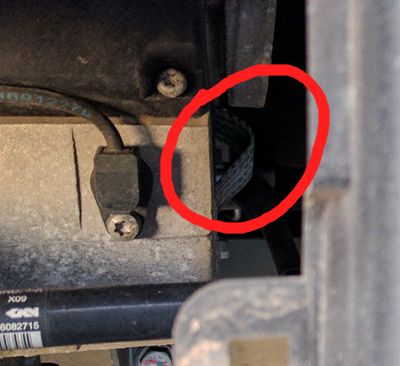

Massebänder

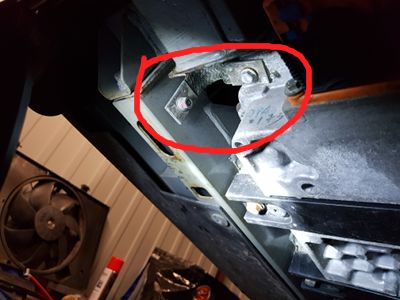

Hinten links


Hinten rechts
- Twizy Technic 80 (BJ 2012)
- Peugeot e208 GT
Anhänge:
Folgende Benutzer bedankten sich: klausz, Akku61, dingdong, Öko1, brunbjoern, Ulli-et-Tom, PhantomRacer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
27 Mär 2019 10:46 #170304 von Öko1
Infothread: Massepunkte
Hallo numware !

Da ich aus Zweierlei Gründen meinen Twizy zerlegt habe(1.Rost,2.Fehlersuche), zeige ich nun weitere Fotos.

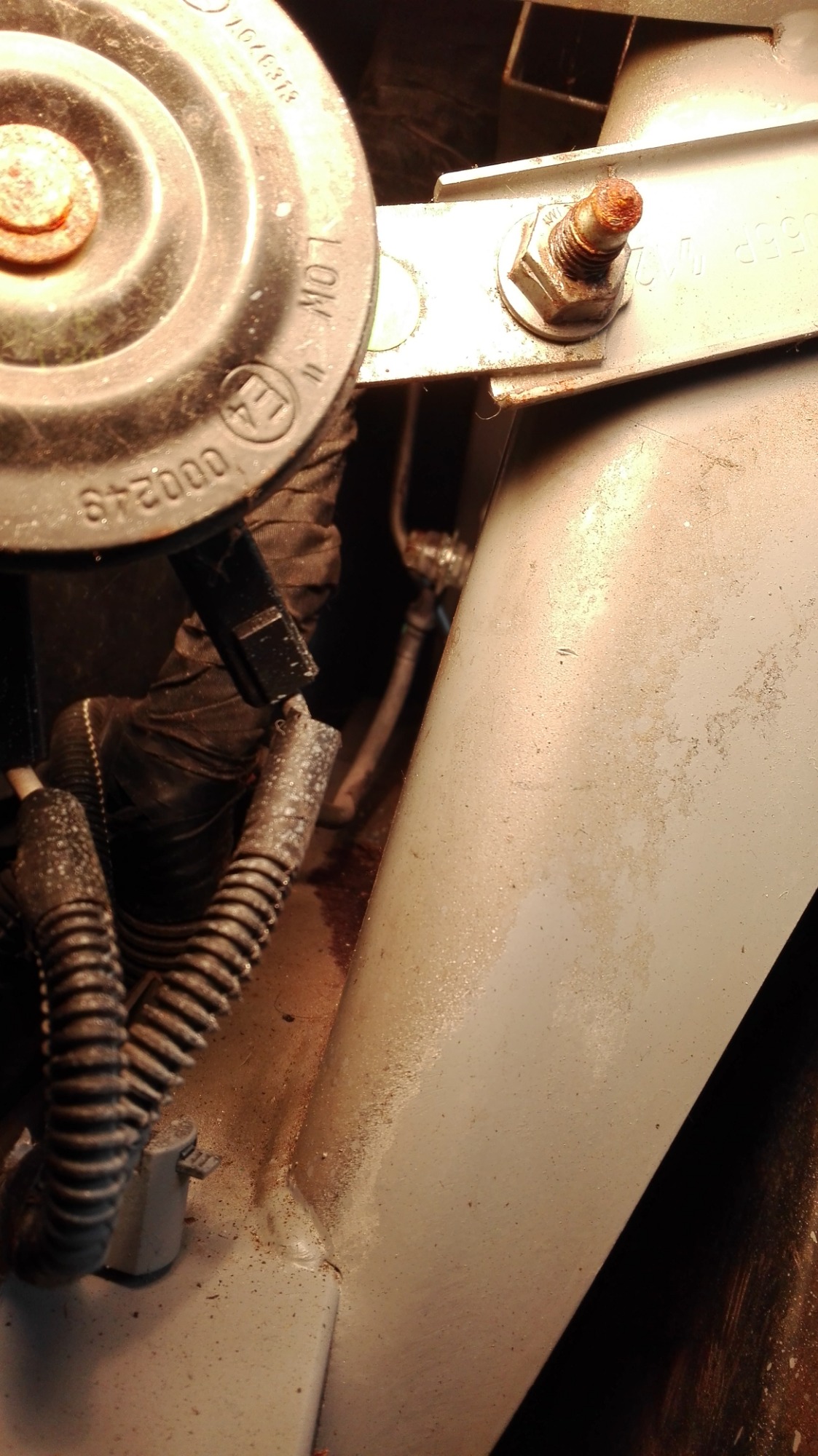

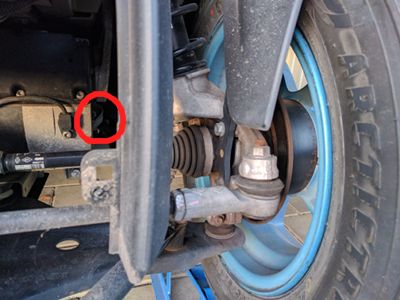

Beim ersten handelt es sich um eine Korrektur: ML1 befindet sich bei der Bremsleitung links im Schacht, besser zu sehen von vorn ca. 20cm hinter der Hupe.
Weitere Bilder folgen !

Danke !
L.G. Erich
Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
27 Mär 2019 10:52 #170306 von Öko1
Infothread: Massepunkte

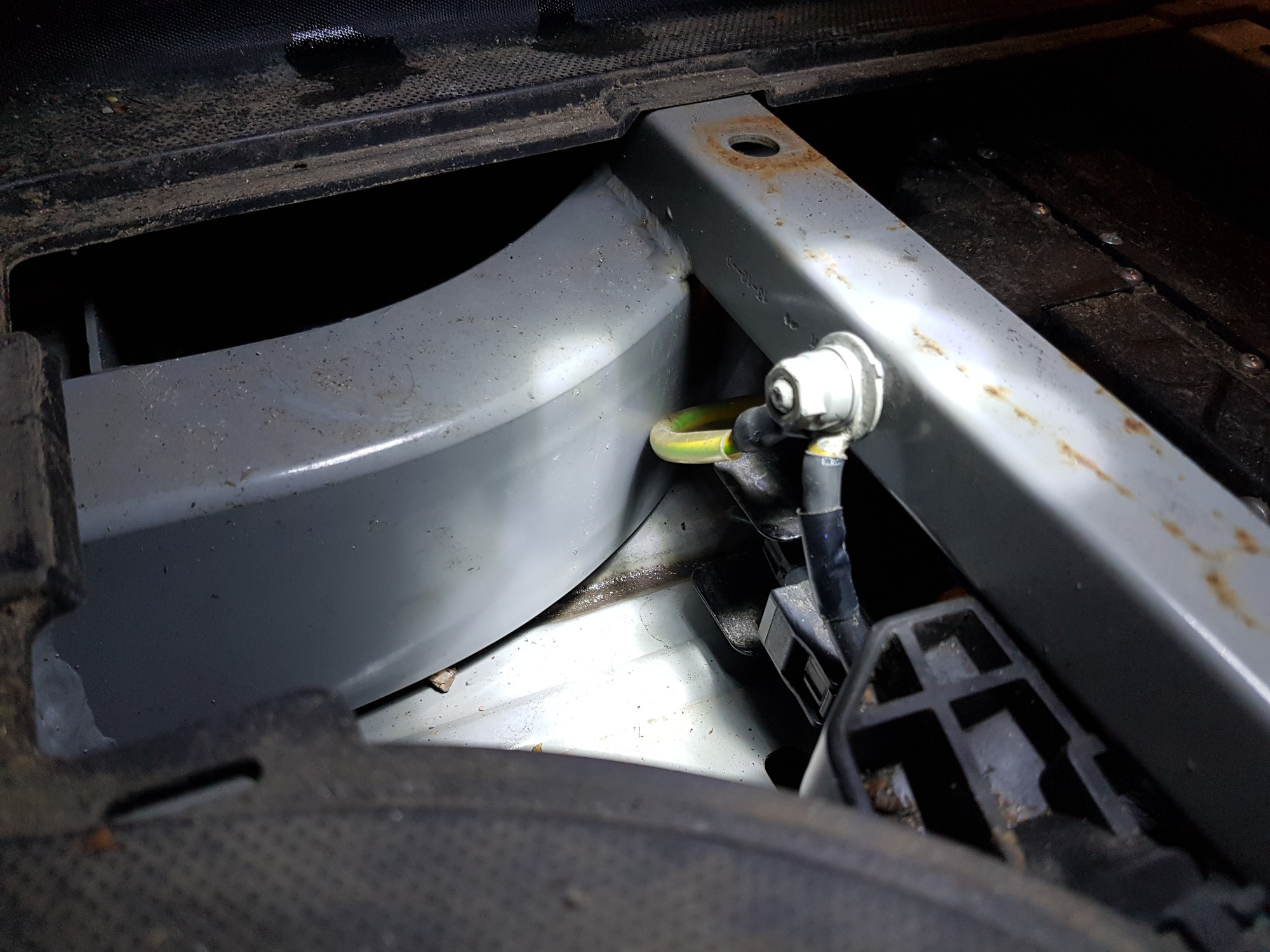

Dein Bild
www.twizy-forum.de/attachment/13920

Könnte möglicherweise NAP sein.
Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
27 Mär 2019 11:14 #170311 von Öko1
Infothread: Massepunkte

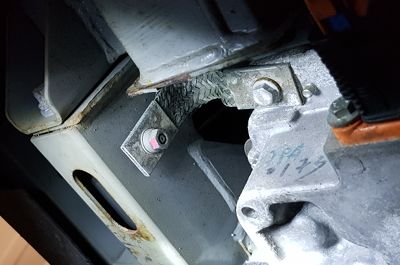

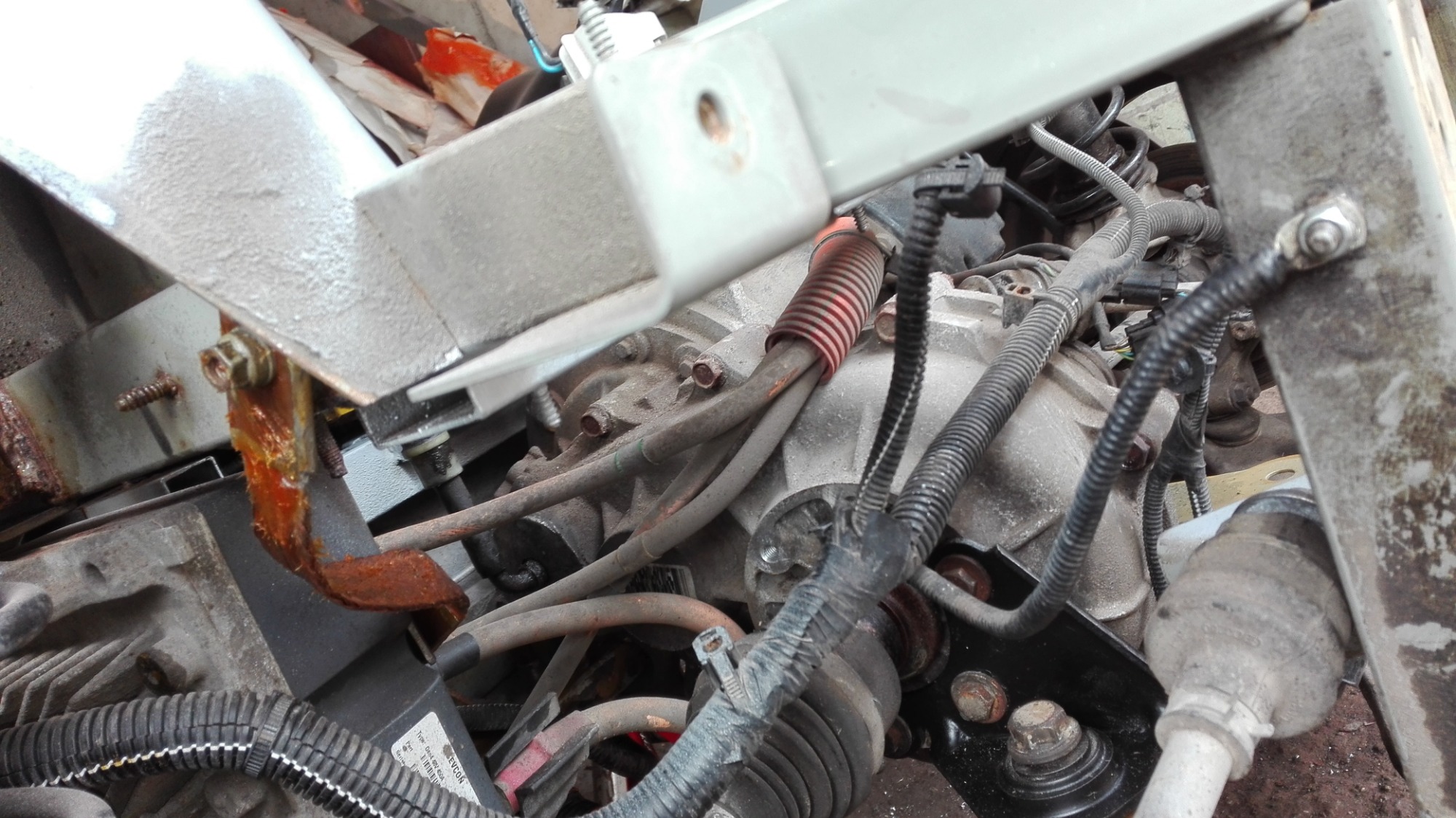

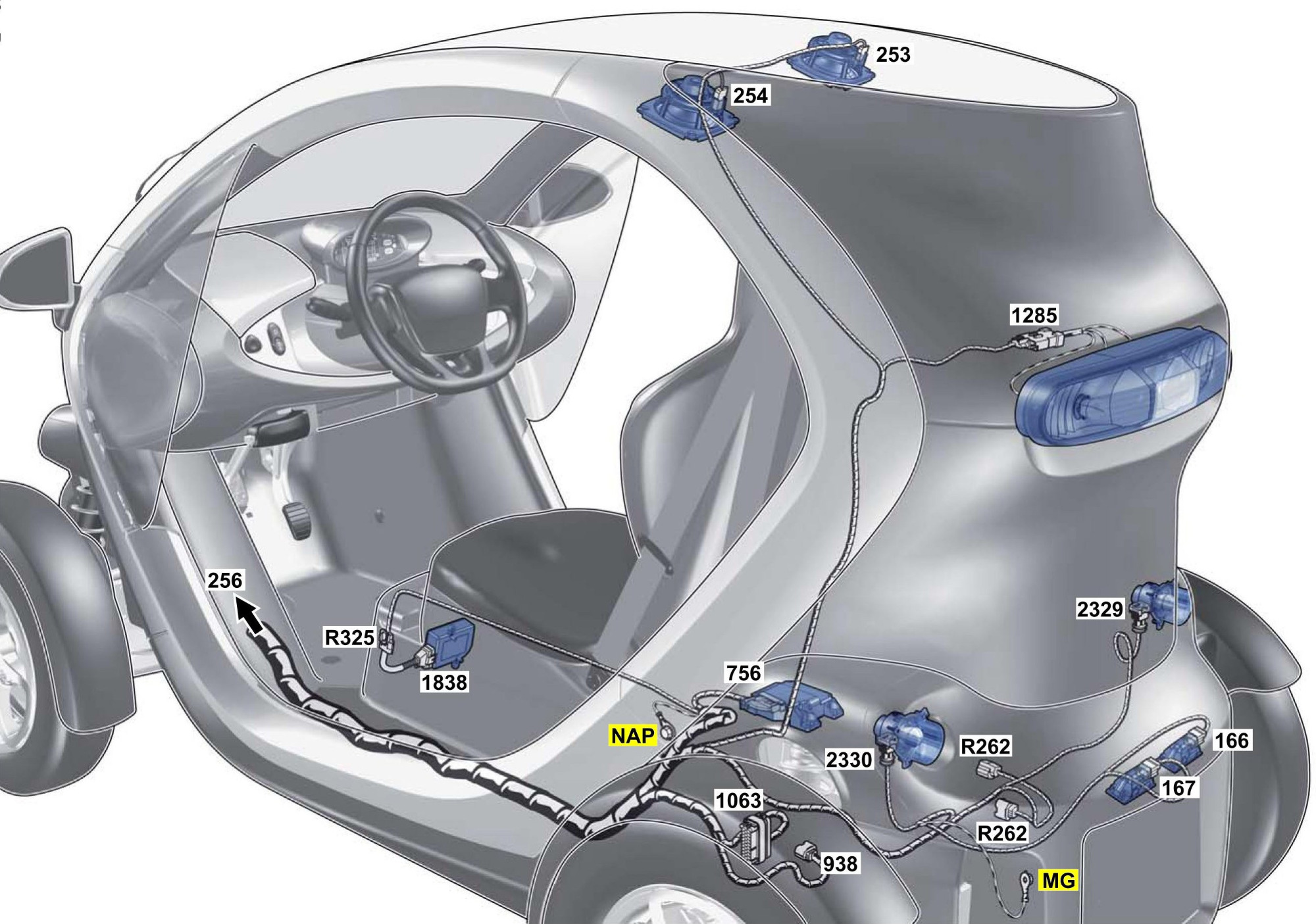

MG Elektronikmasse hinten links:


Hier sieht man auch das Masseband vom Sevcon, meines Erachtens: MHA Haupt-Elektronikmasse Motor

Dieses Masseband hab ich erneuert (Original ist mit Gummi überzogen).
Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
27 Mär 2019 11:56 #170315 von Öko1
Infothread: Massepunkte

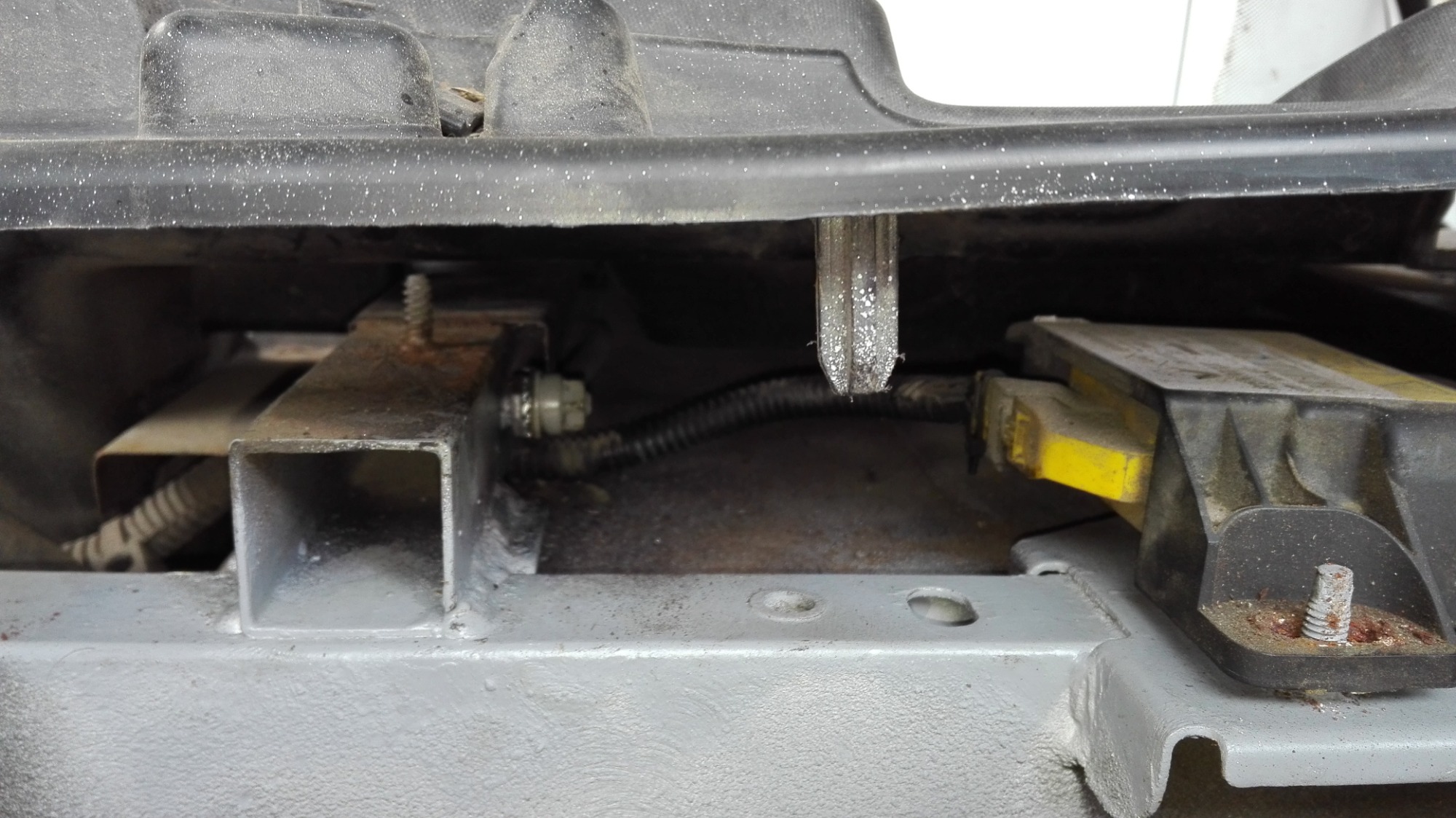

Dann hab ich noch eine weitere Masseverbindung gefunden:


Hinter dem Fahrersitz unter der Verkleidung. Hier ist auch das Airbag-Steuergerät untergebracht.
Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Anhänge:
Folgende Benutzer bedankten sich: klausz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
27 Mär 2019 12:01 #170316 von Öko1
Infothread: Massepunkte
Bei den anderen Anschlüssen bin ich etwas verwirrt. Ob Röno da links mit rechts verwechselt hat(möglicherweise aufgrund des Schaltplanes)?

Demnach wäre dann nur MAN nicht zu finden !

L.G. Erich
Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18063
  • Dank erhalten: 9582
27 Mär 2019 19:48 #170348 von TwizyChrisy
Infothread: Massepunkte
Ich glaube mich zu erinnern, daß ich bei der Sezierung meines Verkehrsopfers einige gefunden hatte.
Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dingdong
  • dingdongs Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Die Macht möge uns helfen zu überleben
  • Beiträge: 3862
  • Dank erhalten: 2087
28 Mär 2019 12:52 #170399 von dingdong
Infothread: Massepunkte

TwizyChrisy schrieb: Ich glaube mich zu erinnern, daß ich bei der Sezierung meines Verkehrsopfers einige gefunden hatte.


Alle Verschraubungen am Rahmen können Masse sein, muß nur der Lack runter. Shize egal!!!!!!!
Immer dieses Gedöns!
Der Weg ist das Ziel
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!
Folgende Benutzer bedankten sich: klausz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18063
  • Dank erhalten: 9582
28 Mär 2019 19:04 #170430 von TwizyChrisy
Infothread: Massepunkte

dingdong schrieb:

TwizyChrisy schrieb: Ich glaube mich zu erinnern, daß ich bei der Sezierung meines Verkehrsopfers einige gefunden hatte.


Alle Verschraubungen am Rahmen können Masse sein, muß nur der Lack runter. Shize egal!!!!!!!
Immer dieses Gedöns!


Ich glaube er betreibt Fehlersuche und sucht schlechte Masseverbindungen.
Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
18 Apr 2019 19:59 #171893 von Öko1
Infothread: Massepunkte
So ist es liebe Twizy-Freunde !

Mein 2012er Twizy wird unzuverlässig.

Stehe jetzt schon das 3. Mal, war 2 mal in der Werkstatt: 1.Mal 3/2013(Stecker Ladegerät-Akku) 2. Mal 5/2017 (Drehzahlsensor Motor)
3.Mal 9/2018 Diesmal nicht in der Werkstatt da ich das Vertrauen verloren habe.

Nun versuche ich mein vor Jahren gekauftes verstaubtes OVMS zu installieren um den Sevcon auf Fehler auszulesen.
Ich befürchte er ist hinüber !
Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6970
  • Dank erhalten: 2182
15 Dez 2021 12:20 #221473 von BinKino
Infothread: Massepunkte
Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<
Anhänge:
Folgende Benutzer bedankten sich: TwizyChrisy, weiss60, AndiEcker, JPB
