Sportsitz selbst einbauen"endlich pennen im T."!!!

Justus schrieb: (Ich kann nicht mehr, ich mache meine Firma gerade zu)

Selbstbestimmt oder notgedrungen?
Im letzteren Fall viel Glück für den Neuanfang.

BinKino schrieb: Falls welche in Serie auflegst, ich nehm nen Satz

btw "Allerdings musst du zum TÜV weil mit dem Sitz und nicht der Karosserie verbunden" ... ja eig. schon
aber wer sich eh nie anschnallt ... hehehe
könnte bei mir warten bis zum nächsten Termin und die Jungs unterwegs merken es eh nicht.


bzw. die Maße als Schablone wären auch ausreichend

Wenn mir jemand die Maße nochmal durchgibt... ich hab meine Adapter V1 verschenkt, ohne die Maße aufzuschreiben,
und wenn ihr ohne Gewinde zurechtkommt.

Die reinen Z-Blechschienen könnte ich nächste Woche meinen Nachbarn fragen, was er für ein Paar möchte.

Die Löcher müsste man halt vor Ort dann zum jeweiligen Gestühl passend bohren. Und schwarz anspritzen müsst ihr sie auch selber.

Bei den Z-Schienen müsste man nen Sitz nehmen der niedriger ist(sonst kanns knapp werden).Die Maße kann ich vom zweiten Satz nehmen und weitergeben , mit den Bohrungen für den Stuhl von Tayfa.Ansonsten halt entsprechend passend neu bohren bei Bedarf.
L.G.
MUC

M UC 334 schrieb: Bei den Z-Schienen müsste man nen Sitz nehmen der niedriger ist(sonst kanns knapp werden).Die Maße kann ich vom zweiten Satz nehmen und weitergeben , mit den Bohrungen für den Stuhl von Tayfa.Ansonsten halt entsprechend passend neu bohren bei Bedarf.
L.G.
MUC

Hallo Otto,

hast du mir mal bitte die Maße von deiner Schiene? Wäre super, wenn du so viel Info/Maße wie möglich hast, dann würde ich ne tech. Zeichnung anfertigen und hier reinstellen. Danke

high-tec schrieb:

M UC 334 schrieb: Bei den Z-Schienen müsste man nen Sitz nehmen der niedriger ist(sonst kanns knapp werden).Die Maße kann ich vom zweiten Satz nehmen und weitergeben , mit den Bohrungen für den Stuhl von Tayfa.Ansonsten halt entsprechend passend neu bohren bei Bedarf.
L.G.
MUC

Hallo Otto,

hast du mir mal bitte die Maße von deiner Schiene? Wäre super, wenn du so viel Info/Maße wie möglich hast, dann würde ich ne tech. Zeichnung anfertigen und hier reinstellen. Danke

Ist alles bischen viel gerade...versuche bald eine Megacadzeichnung reinzustellen!

Hi.

ne Handskizze mit den Abmessungen langt doch. Mach ein Pic davon und gut.

selbstbestimmt, habe keine lust mehr

Pfälzer68 schrieb: Hi.

ne Handskizze mit den Abmessungen langt doch. Mach ein Pic davon und gut.

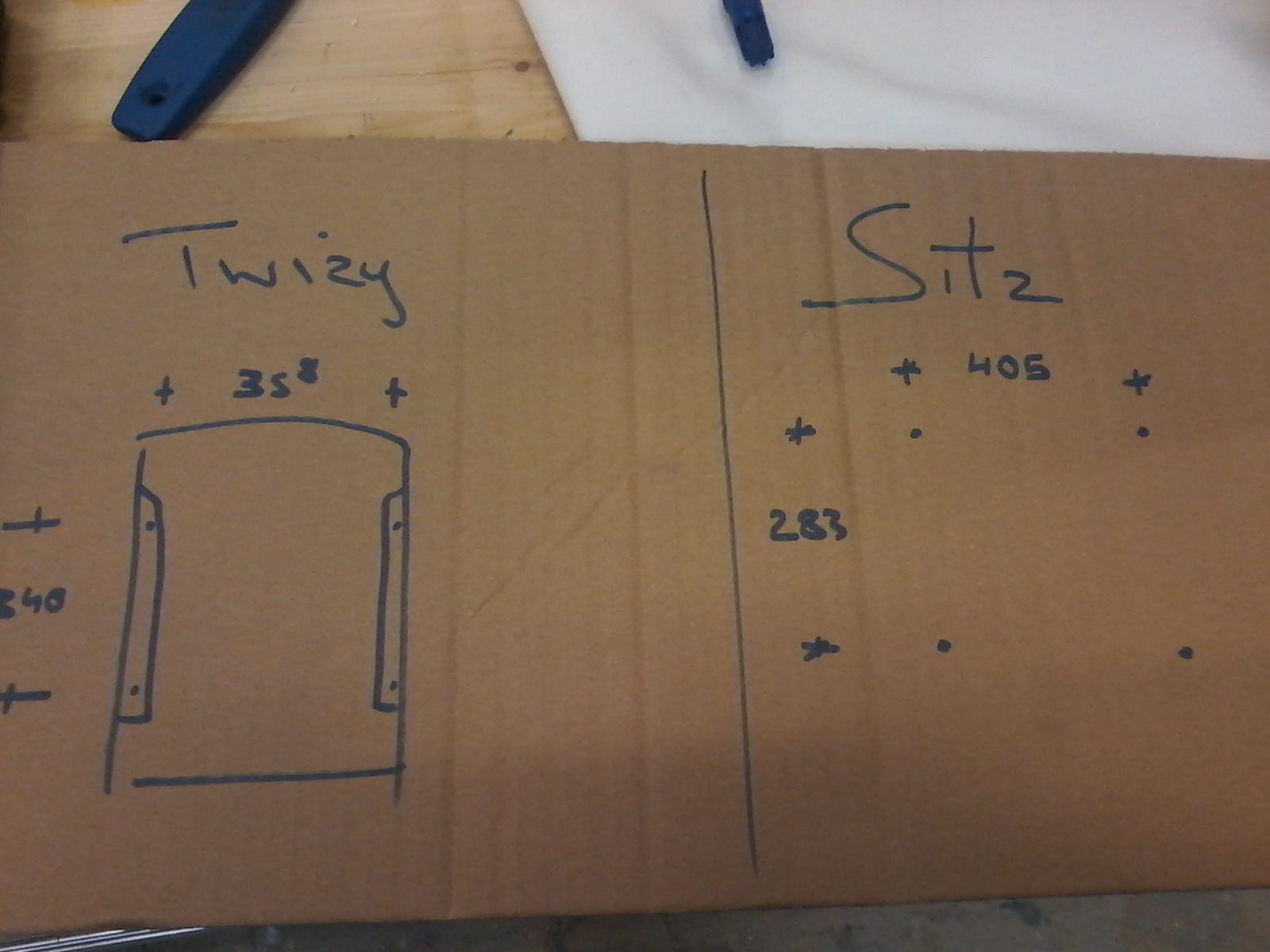

Das Wichtigste steht doch schon auf dem Karton!

www.twizy-forum.de/media/kunena/attachments/15440/20170113_141733.jpg

Moin...
sy ,auf die schnelle gings nicht besser(ich muss mich da erstmal wieder reinfräsen...)

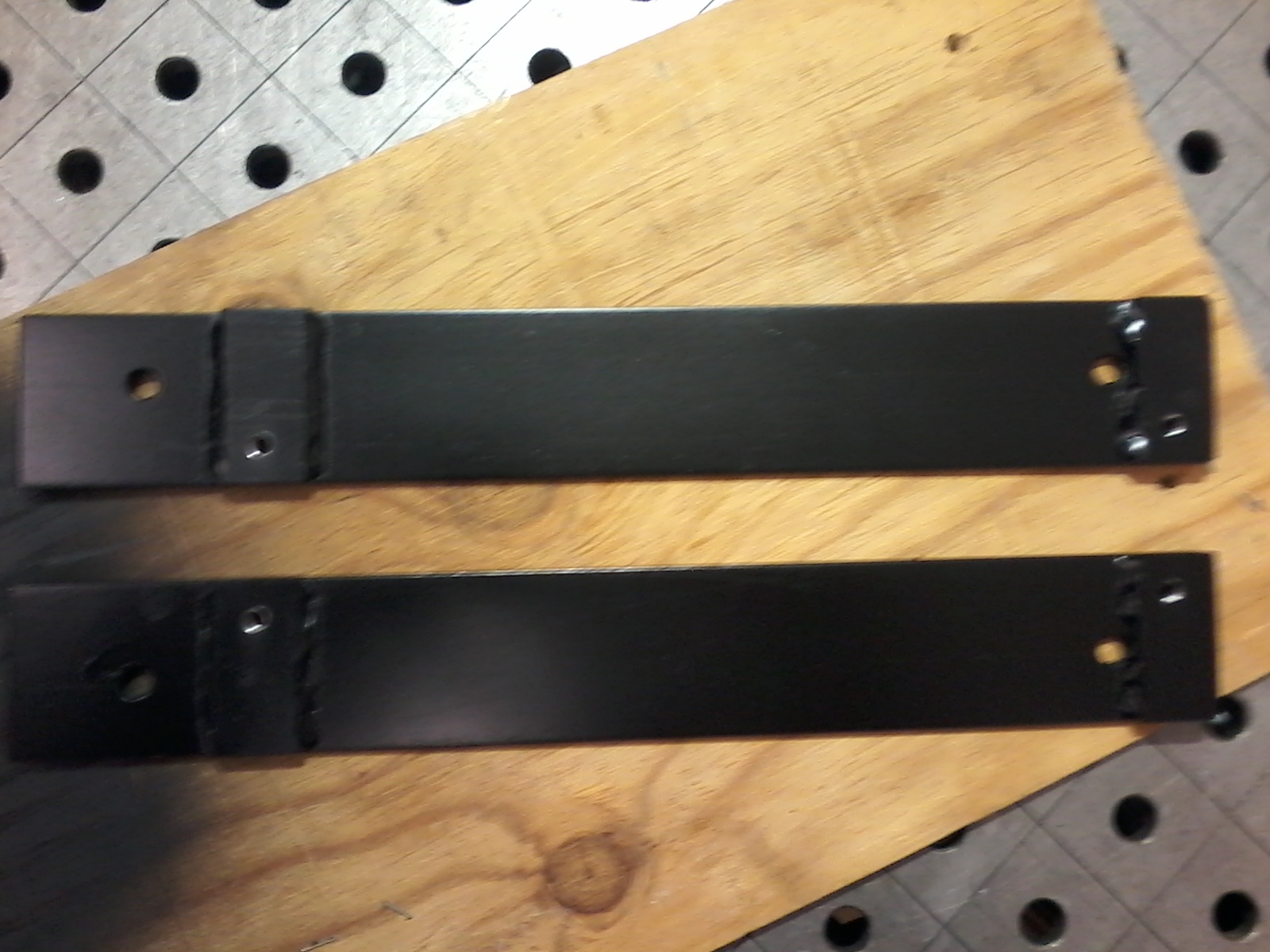

der obere ist rechte der untere linke Seite des T.......rechts(Lasche am Rand) ist twizy vorne!

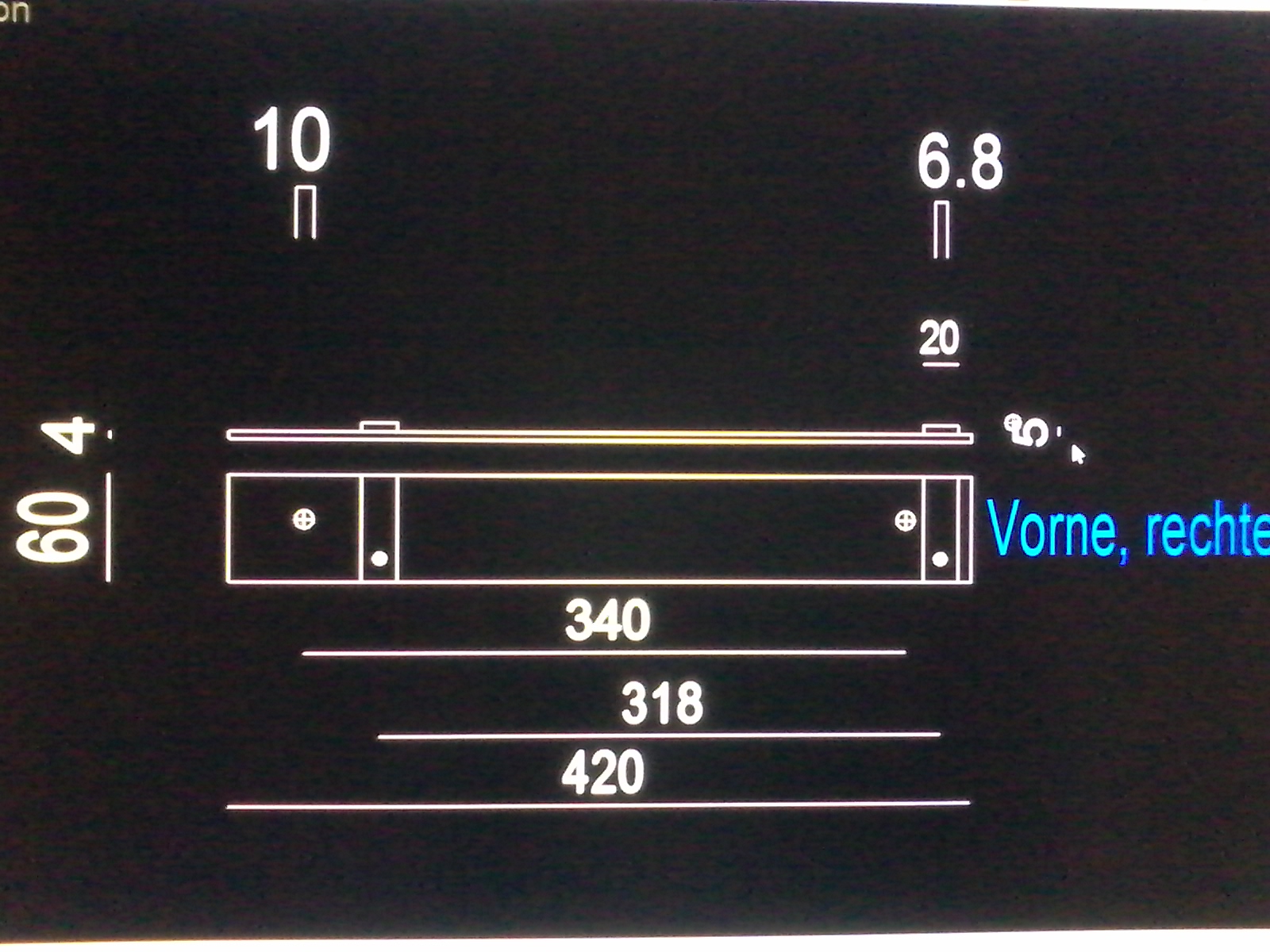

das ist das Teil für die rechte Seite...links entsprechend gespiegelt(in 4mm Flachstahl), die aufgeschweißten Laschen(5mm Flachstahl) sind oben bei mir und nur fürs Gewinde(sonst zu dünn), deswegen auch die 6,8mm Bohrung(für Gewinde 8mm).können auch unten angebracht werden.Wenn man das Teil als Z biegt kann man die Abstandshalter beim Einbau verzichten(sind bei den Tayfa Sitzen dabei)
Die 10mm Bohrung ist die Befestigung an der Karosserie des T.
Abstände Bohrung sind immer Achsmaße.


Die Maße vom Stuhl sind die Befestigung obere Laufschiene und Stuhl....untere Laufschiene auf dem Flachstahl ist das Maß auf der Zeichnung 318mm,die untere Laufschiene hat mehrere Bohrungen und man muss sich für ein Loch entscheiden.


die grobe Zeichnung als PDF

Viel Spaß damit!

l.g.
MUC

Hallo Otto.

Folgende offene Fragen meinerseits:
1. Aus den 283 mm vom "Karton" wurden dann die 318 mm in "echt"! Richtig?
2. Wie groß ist der Abstand von den Außenkanten des Flachstahl bis zu den 10 mm Bohrungen bzw. den M8 Gewinden?
Oder wie groß ist der Abstand der M8 Gewinde am Twizy (358 mm ?)
Ich kann diese Hieroglyphe auf der Kartonskizze nicht deuten.
3. Um wieviele mm in etwa sind die 10 mm Bohrungen und M8 Gewinde in Fahrrichtung aus der Mitte versetzt?
Ich hoffe du spürst wie ich denke?

Vorab herzlichen Dank.

zu 1.
das liegt daran das der Teil der Schiene(der obere) der am Sitz befestigt einen Lochabstand von 283 mm hat, der untere Teil(der auf dem Flachstahl befestigt ist) hat mehrere Löcher vorne und hinten und du kannst variieren...wir haben die mit dem Abstand 318mm genommen.

zu 2.
Sy hab ich beim zeichnen echt gehudelt, aus dem Kopf sinds bei der 10mm Bohrung 35mm von aussen bzw. 25mm von innen.
Die Abstände(von vorne gemessen) trag ich morgen nach...sy...geht ja gar nicht
l.g.
MUC

auch wenn das jetzt bissl "off topic" ist... bin voll neidisch ;-(

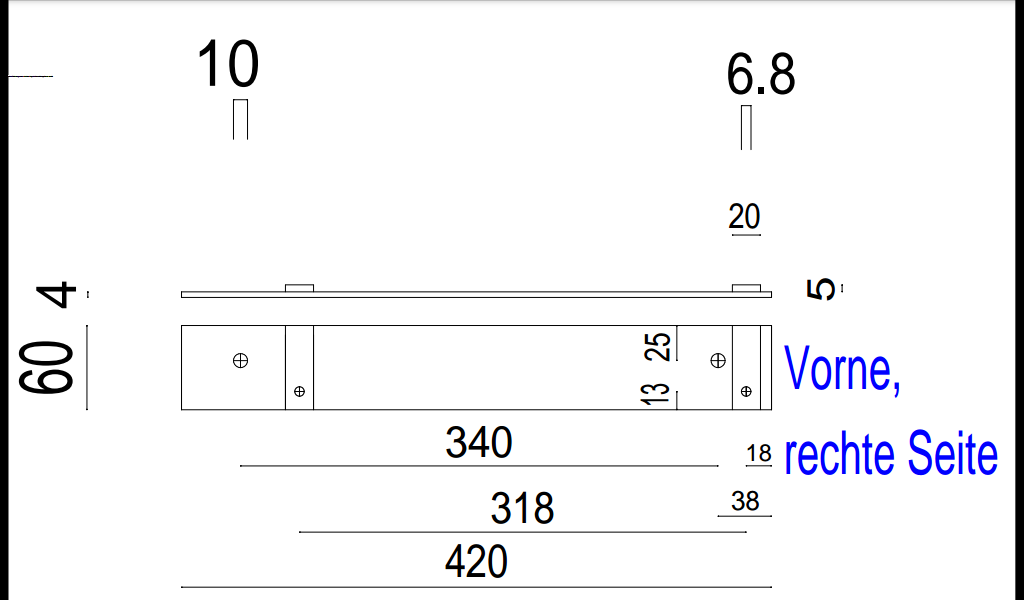

Jetzt aber....Ich hoffe ich hab richtig gespűrt ..passts so?

L.g.
MUC

Jetzt die Masterfrage:

nach den 4mm Materialstärke plus den 5mm "Klötzchen", wie weit musstest Du mit Deinen "Abstandshaltern" noch hoch, damit Du nicht am Akku geschliffen hast?

Grund:

Wenn ich ein paar Z-Schienen biegen lasse, dann sollten die ja für alle "Norm"-Sitze passen, ohne daß sie schleifen und ohne daß man was "unterlegen" muß. Fester Sitz und Sauberkeit... kennen wir alle noch Und das am besten direkt und ohne Beilagscheiben und Co.
Ich weiß, daß jeder Millimeter wichtig ist, aber ich nehme lieber 3mm Übermaß als 1mm zu tief

Könntest Du das noch rausbekommen?

Dank Dir!

mfg

TC

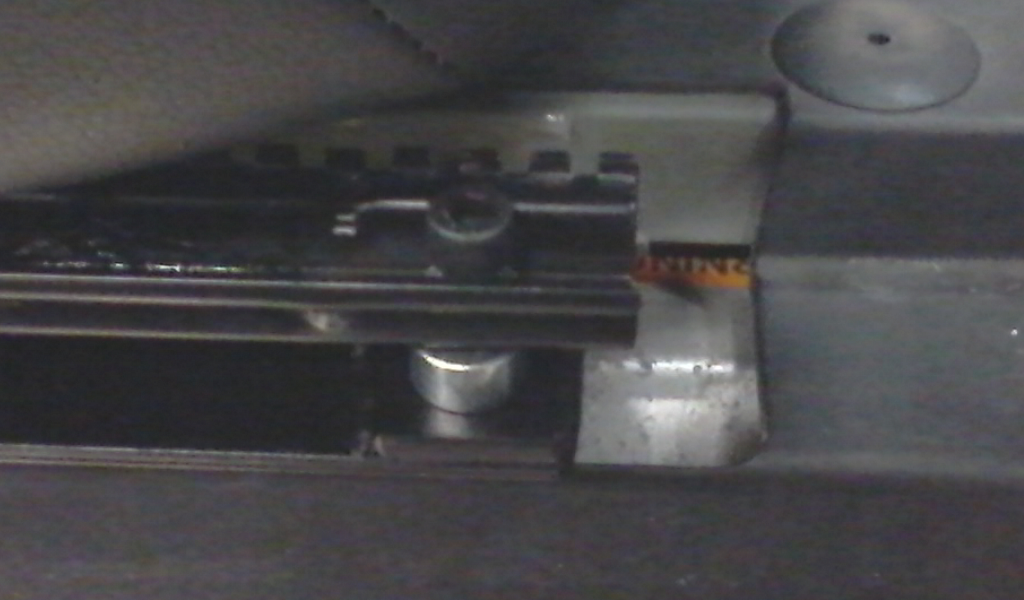

Die Aluzylinder hatten 10mm mein ich!
