Ladegerät von innen

  • Neo24
  • Neo24s Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 411
  • Dank erhalten: 28
30 Mär 2015 16:59 - 30 Mär 2015 17:05 #85890 von Neo24
Ladegerät von innen
Der Schlauch der an das Ladegerät geht ist nur eine art belüftung.

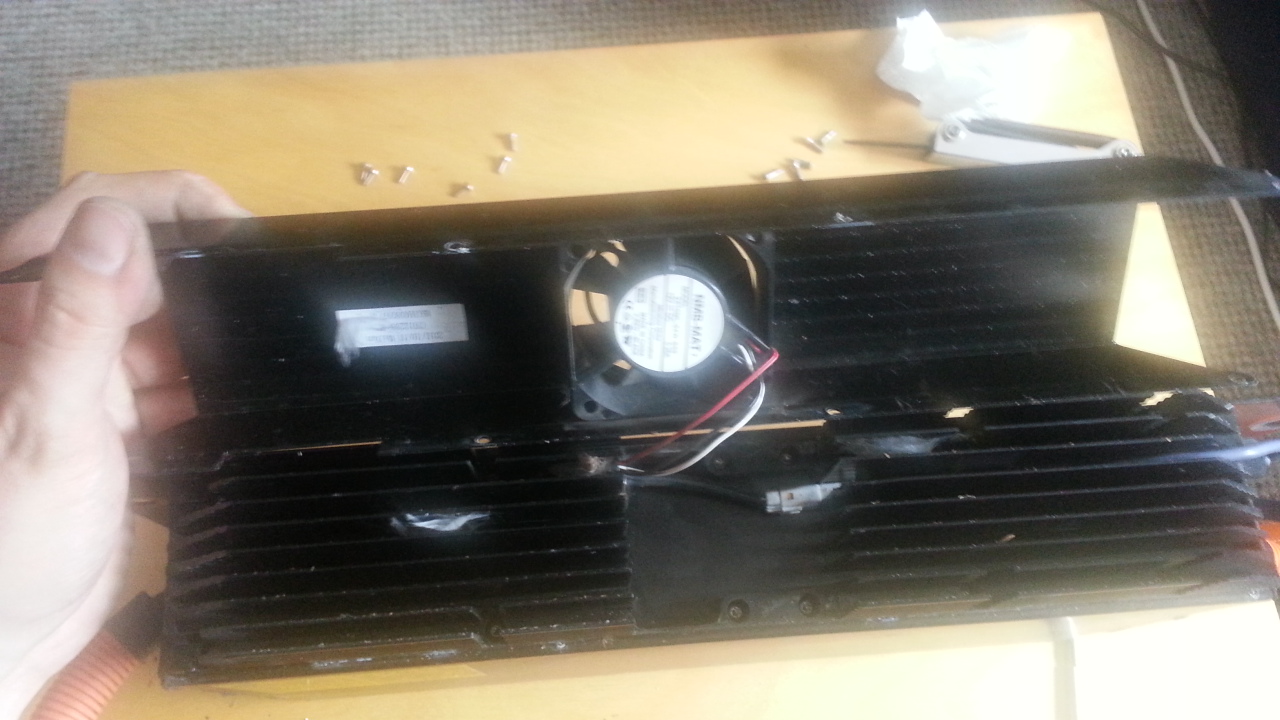

Es gibt nicht nur den Lüfter außen, sondern auch noch einen im Gehäuse.
Die Triaks/Transistoren befinden sich auf einer art Aluplatine die wiederum mit Wärmeleitpasste oder ähnliches an die Lüfterseite des gehäuses geklept wurde.

p.S.
Irgend wie wollen die Bilder nicht :(
Was muss ich machen, beachten?
Letzte Änderung: 30 Mär 2015 17:05 von Neo24.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Akku61
  • Akku61s Avatar
  • Moderator
  • Moderator
  • RTT:22#9 19#14 18#5 BTT:17#8 16#10 15#7
  • Beiträge: 3518
  • Dank erhalten: 2346
30 Mär 2015 17:57 #85899 von Akku61
Ladegerät von innen

Viele Grüße, Andreas
Twizy color 08-2012 | Twizy Sport 04-2015 | Panoramadach | Twizplay | Highlander-Heckfolien | Innenspiegel | Schmutzfänger
Tesla Model 3 - long-range, Heckantrieb | PV-Strom | www.green-planet-energy.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Neo24
  • Neo24s Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 411
  • Dank erhalten: 28
30 Mär 2015 19:28 #85909 von Neo24
Ladegerät von innen
Ich habe Bilder vom Inneren des Ladegerätes, das gibt es in dem Link noch nicht ;)
Dann muss ich das ganze wohl erstmal auf dem PC übertragen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Neo24
  • Neo24s Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 411
  • Dank erhalten: 28
30 Mär 2015 19:35 - 30 Mär 2015 19:42 #85910 von Neo24
Ladegerät von innen

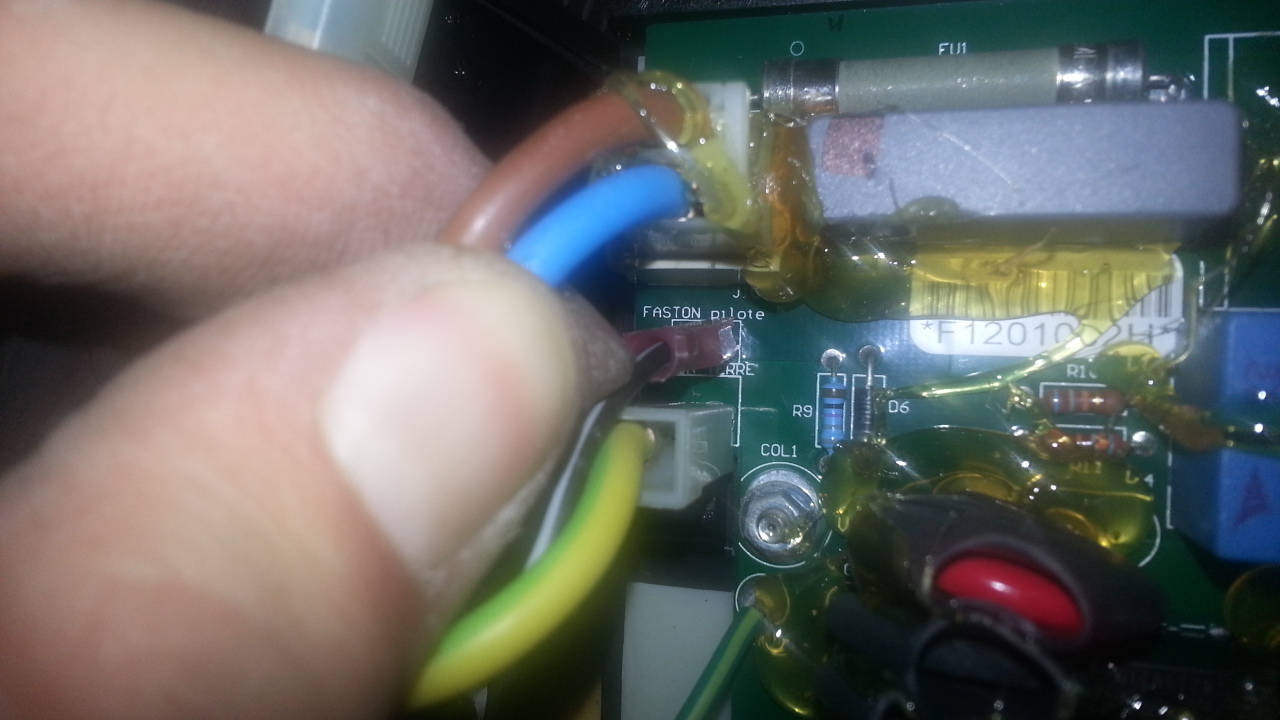

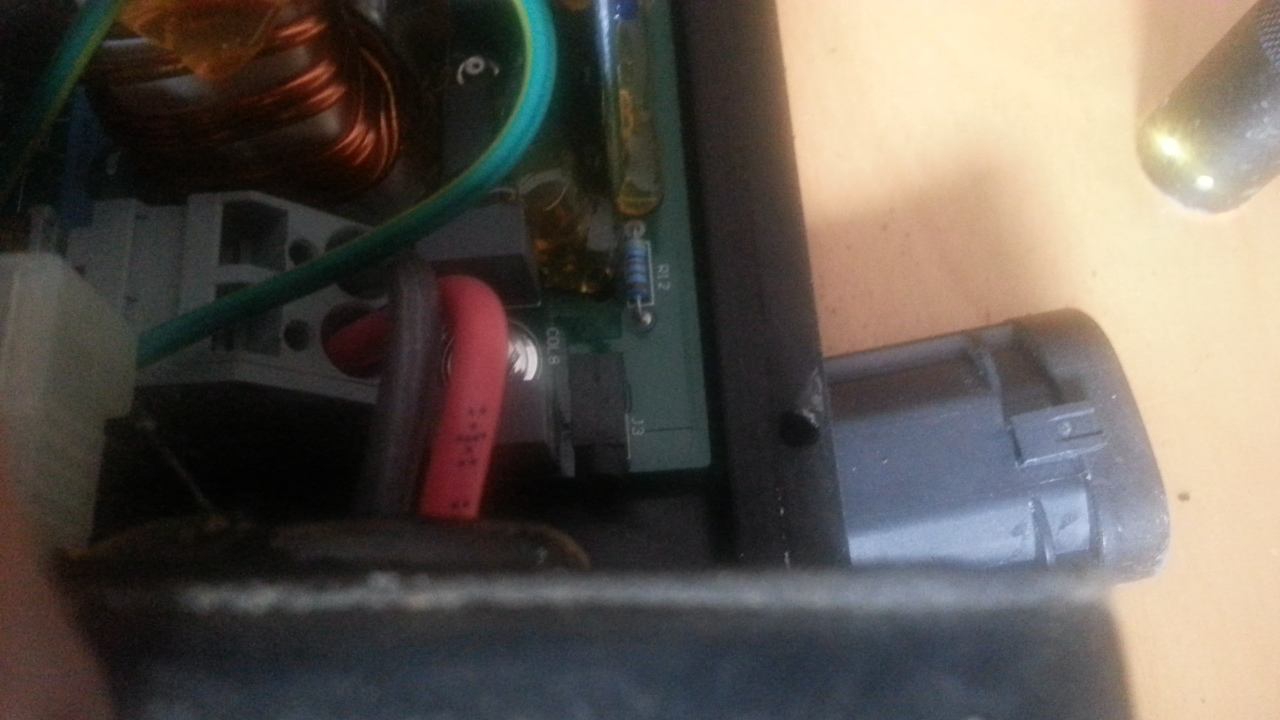

Könte das die Pilotleitung für den Typ 2 Stecker sein? (Faston Pilote)

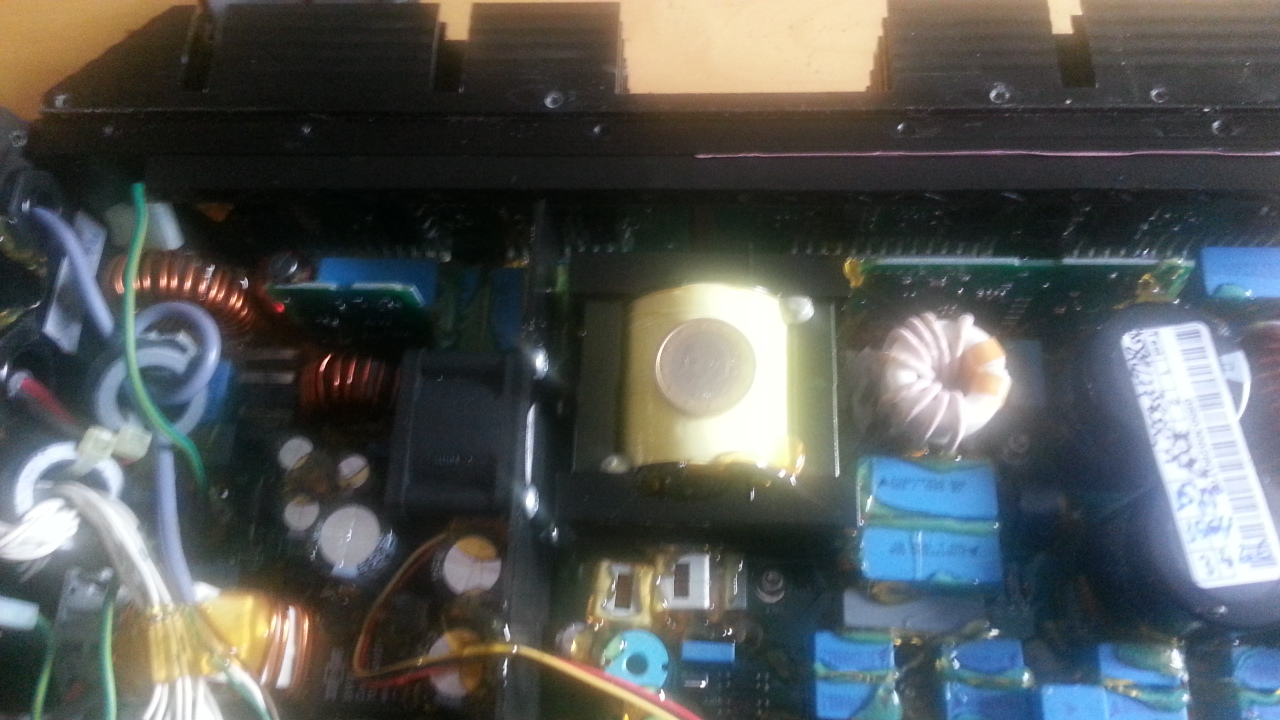

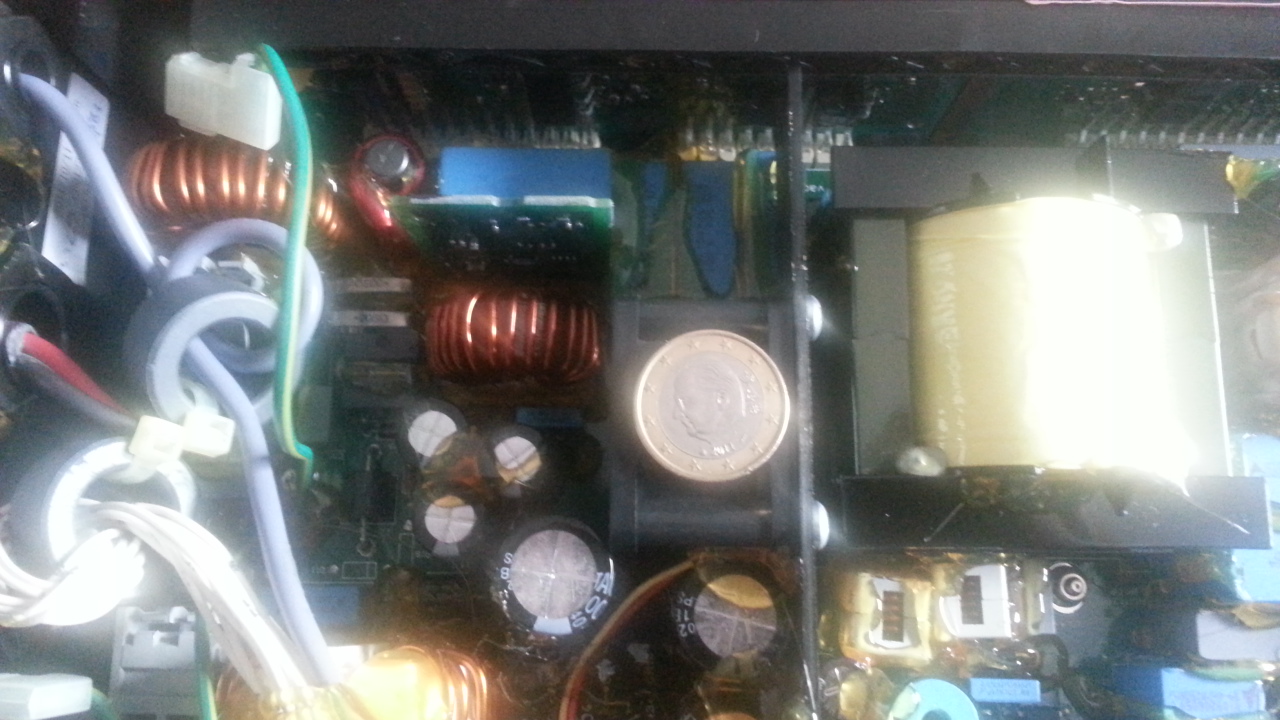

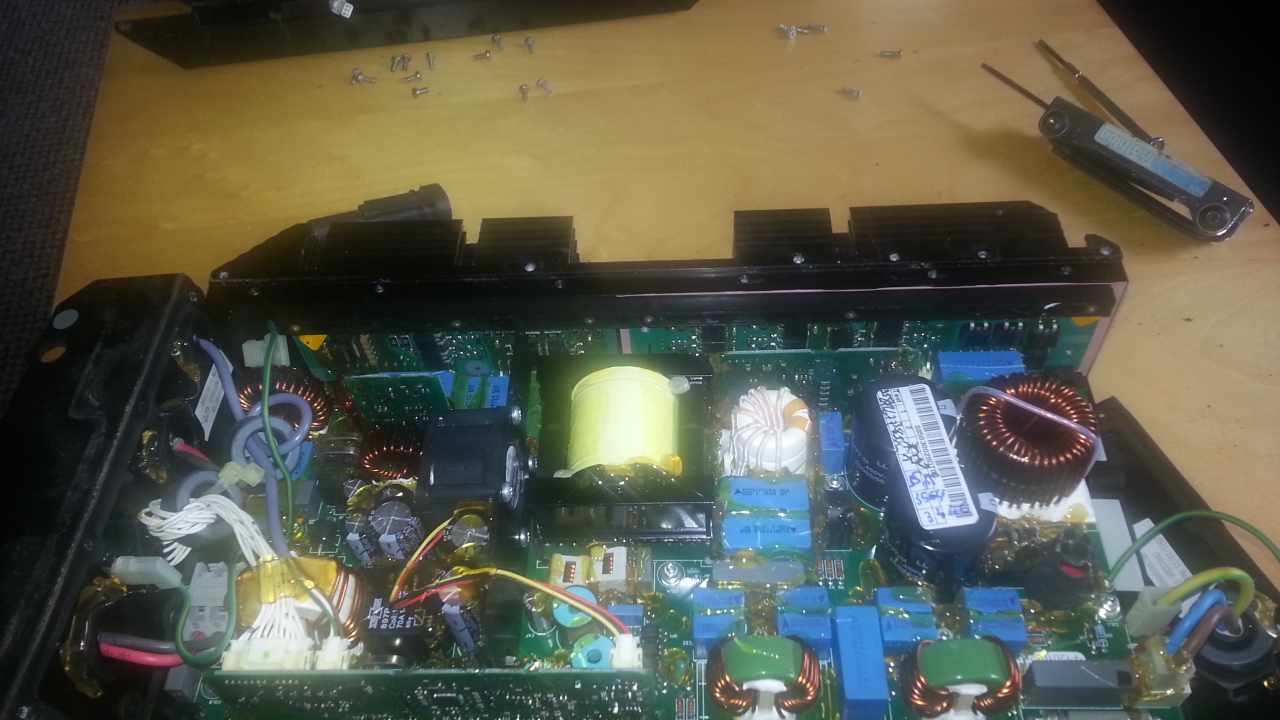

Der Interne Lüfter, sieht wie ein Serverlüfter aus.

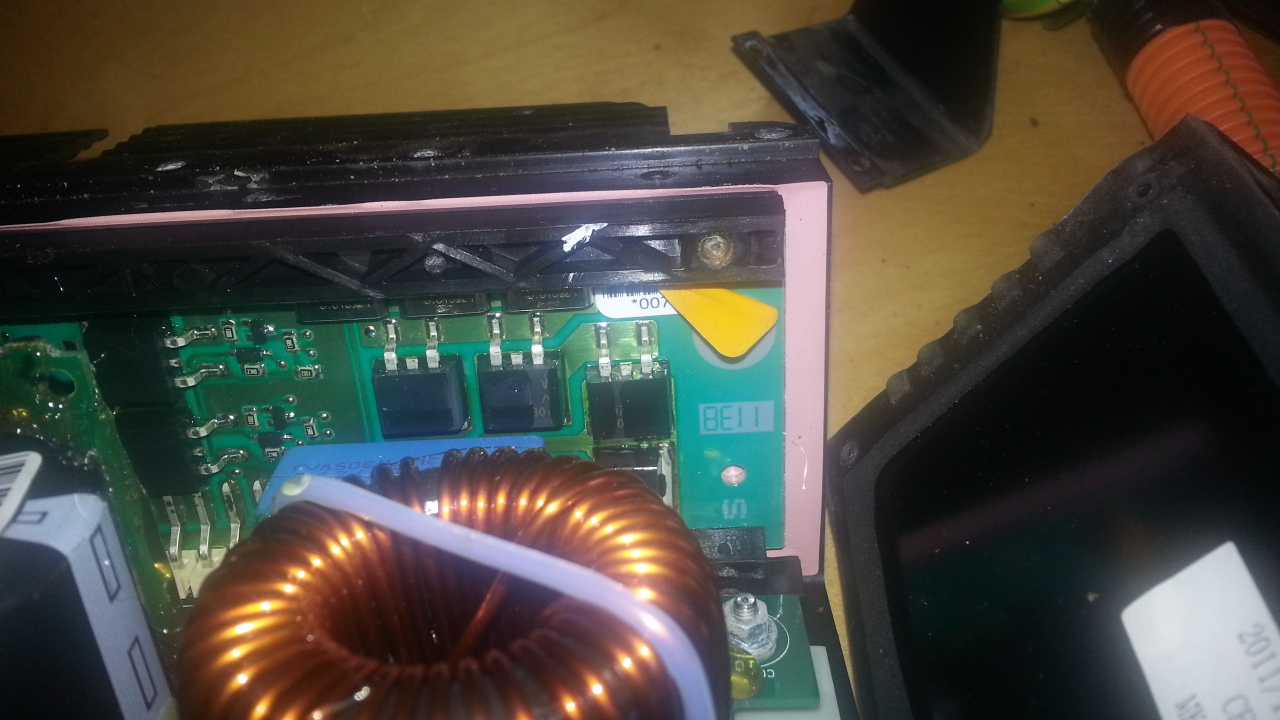

Die Triaks/Transistoren auf einer art Alluplatine, diese ist quasi mit der Rötlichen wermeleitpasste an die gehäuseseite mit dem Lüfter angebracht.
Letzte Änderung: 30 Mär 2015 19:42 von Neo24.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Neo24
  • Neo24s Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 411
  • Dank erhalten: 28
30 Mär 2015 20:00 - 30 Mär 2015 20:11 #85912 von Neo24
Ladegerät von innen

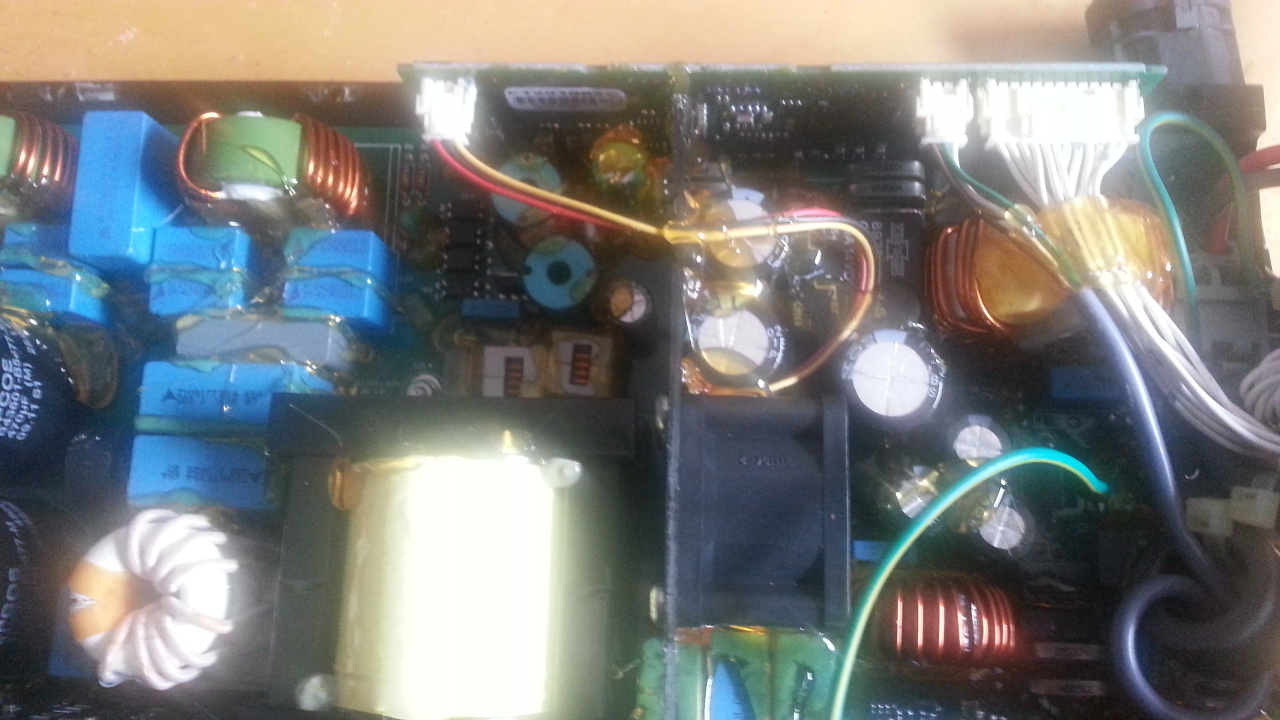

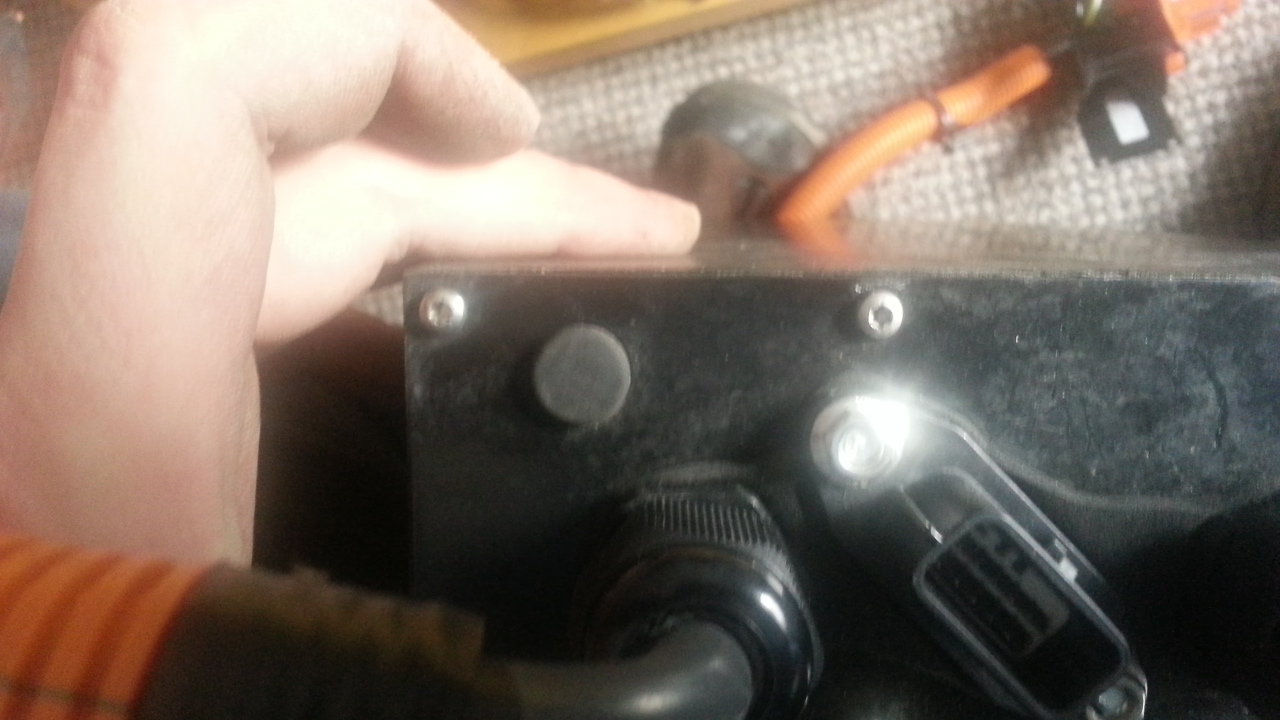

Da gibt es eine Art Kopfhöhreranschluss (das Schwarze ding rechts unten am ende der Platine)


Außen gibt es einen sehr fest sitzenden Gummi Stöpsel, dahinter befindet sich besagter anschluss.

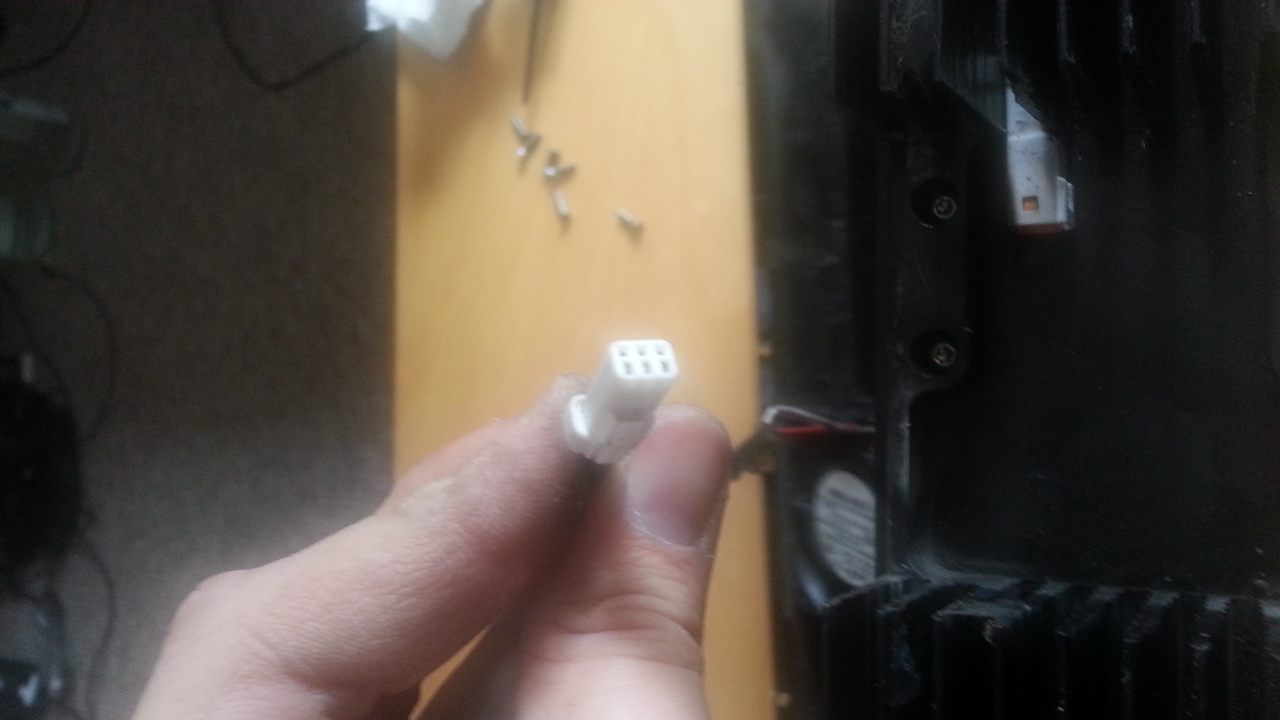

Die kleinen sind für die Lüfter, die Bunten Kabel gehören zum Internen lüfter, der graue zum Externen.
der lange Stecker geht zum CAN Anschluß

Der Schlauchanschluss von innen, ist wohl nur eine Art entlüftung.

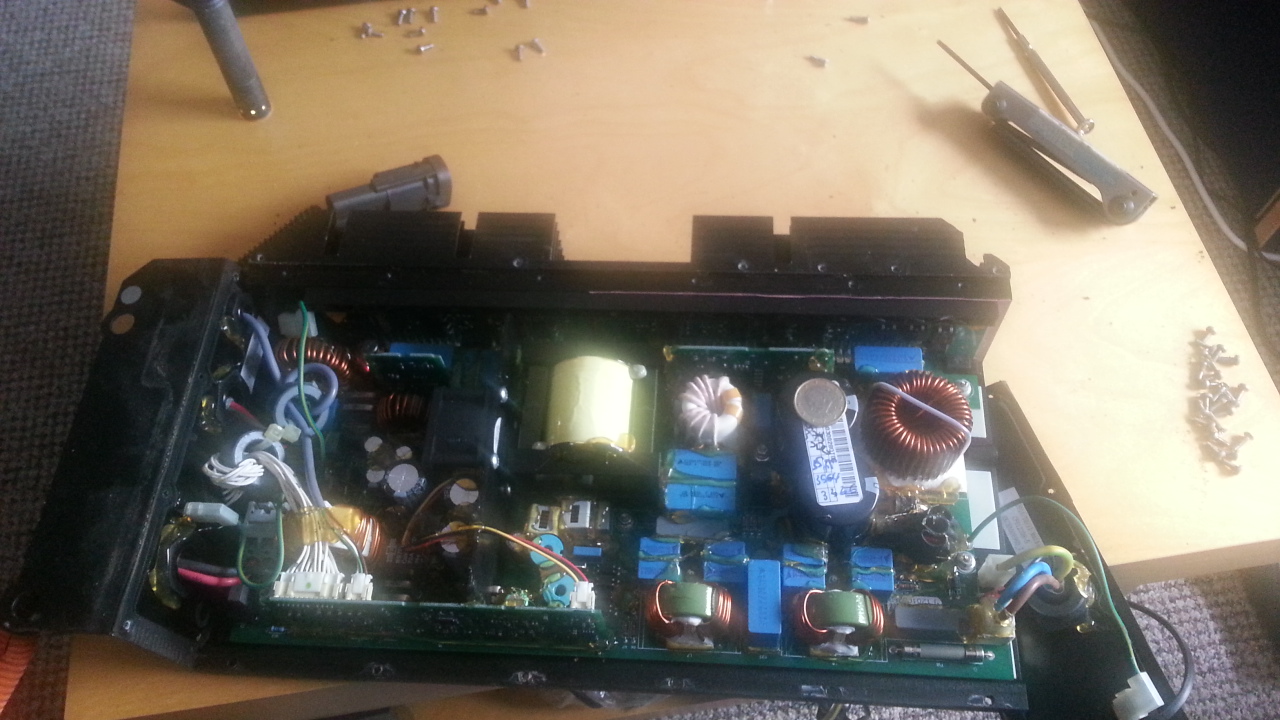

das gehäuse besteht aus etwar zwei gleich großen schalen, die Kühlrippen mit dem Lüfter sind nur an das gehäuse geschreibt, genauso wie die linke und Rechten seitendeckel welche auch der Befestigung dienen.
Es scheint als währe eine Flüssige dichtung, oder aber eine Passgenaue verwendet worden welche so fest sitzt dass sie an den seitendeckel Klebt.
Letzte Änderung: 30 Mär 2015 20:11 von Neo24.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • andreas-m
  • andreas-ms Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3517
  • Dank erhalten: 319
30 Mär 2015 21:09 #85915 von andreas-m
Ladegerät von innen
Es hätte dem Lader bestimmt besser getan, statt des nur angeflanschten Kühlkörpers einen richtigen Gehäusekühler zu haben.
Aber dann wäre der nicht mehr "Wasserdicht", deshalb halt der externe Lüfter mit Kühlkörper.
Das so ein komplett dichter Lader eher den Hitzetod stirbt, als ein offener richtig durchlüfteter ist kein Wunder.
Aber geht halt nicht anders, wenn man Wasser, Dreck und Feuchtigkeit draußen halten möchte.
Da sind die 70 Grad oben auf dem Gehäuse dann aber auch kein Wunder...

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Neo24
  • Neo24s Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 411
  • Dank erhalten: 28
30 Mär 2015 21:48 #85917 von Neo24
Ladegerät von innen
Das dürfte aber auch daran liegen das das Ladegerät für "Außen" Konstruiert wurde, im Twizy aber so eingepackt ist dass sich die Wärme Staut.
ich habe die zwei Stöpsel entfernt die die Matte halten, so kann die Hitze raus. Seit dem erhitzt sich das ganze nicht mehr so.

Und was ich noch vergessen habe:
Wenn das Ladegerät nicht angeklämmt ist blinkt GO und die Akku anzeige, es reicht nicht aus das ladegerät mit dem 12Volt Akku zu verbinden, es muss der Lader auch am Fahr Akku Hängen sonst bleibt die Symtomatik bestehen.
Fält der lader also mal aus kann es sein dass man festsitzt :unsure:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • thor61
  • thor61s Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 628
  • Dank erhalten: 22
30 Mär 2015 21:51 #85918 von thor61
Ladegerät von innen

Neo24 schrieb: Ich habe Bilder vom Inneren des Ladegerätes, ...

Aus welchem Grund hast Du dein Ladegerät überhaupt zerlegt?

Gruß
Roman

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Neo24
  • Neo24s Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 411
  • Dank erhalten: 28
30 Mär 2015 23:13 #85919 von Neo24
Ladegerät von innen

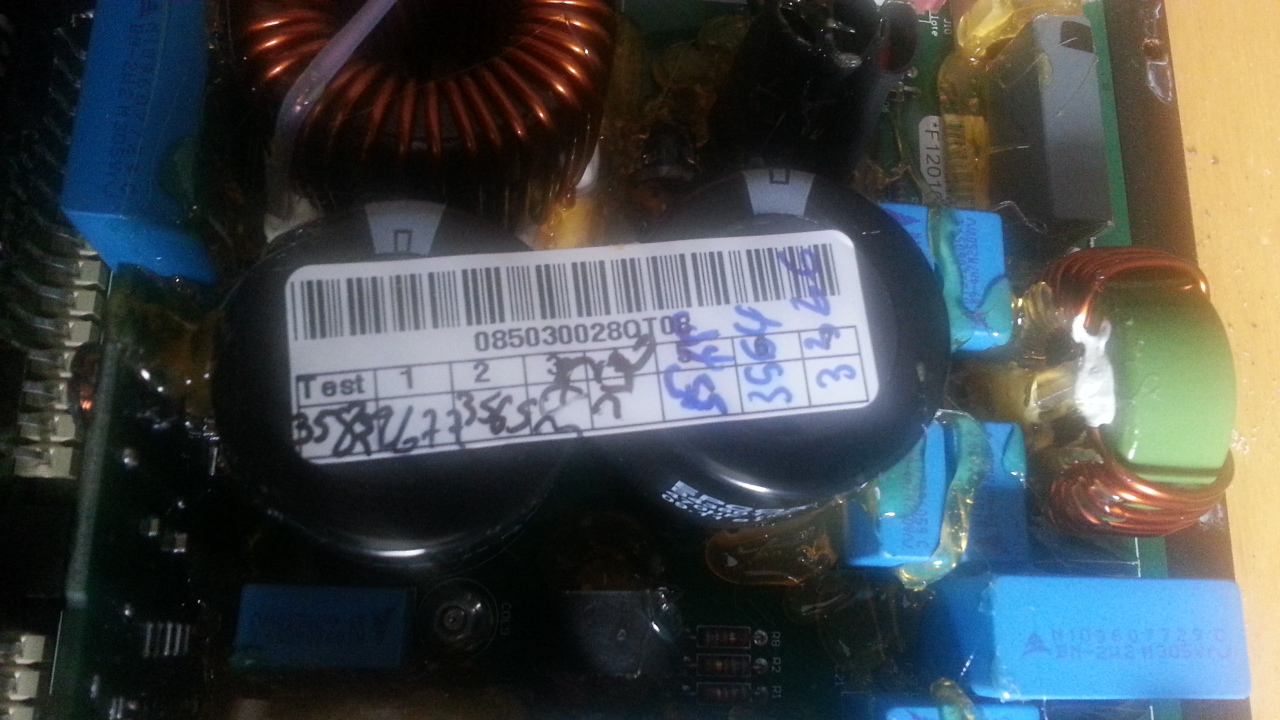

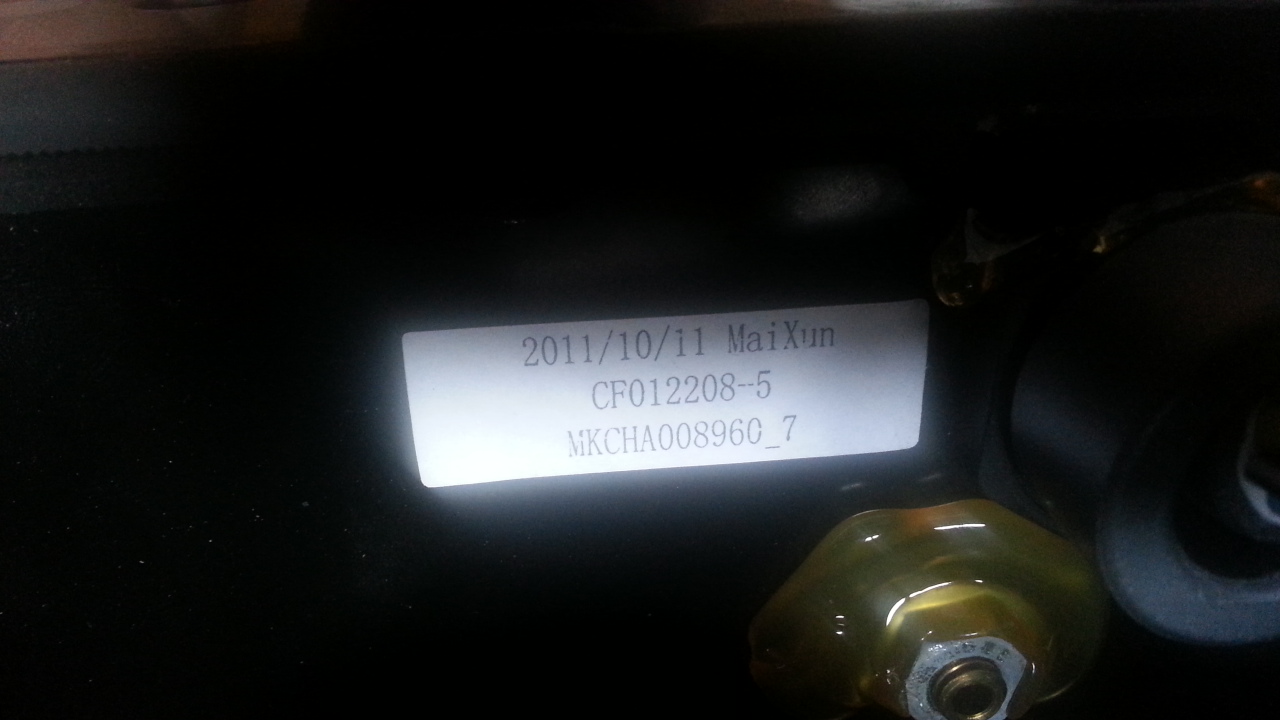

Ist nicht meins, hab nur nem Bekanten geholfen der wissen wollte ob die an defekten Elkos sterben (Gucken ob da was aufgebläht ist)
Da habe ich doch gerne geholfen :silly:
(Ist noch ein Lader der ersten Generation)
Sah aber alles Fabrick neu aus, trotz fast 20 T KM auf der Uhr B)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • gelderlander72
  • gelderlander72s Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 7
  • Dank erhalten: 1
07 Mai 2016 18:54 #108014 von gelderlander72
Ladegerät von innen
Finde es echt schade das Renault auch auf Schaltnetzteile setzt.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • bm3
  • bm3s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3332
  • Dank erhalten: 97
07 Mai 2016 20:04 - 07 Mai 2016 20:06 #108021 von bm3
Ladegerät von innen
Hehe,

auf was denn sonst ? Möchtest du lieber einen dicken Trafo noch zusätzlich spazieren fahren ?
Motto: Zurück in die 80er...

Viele Grüße:

Klaus
Letzte Änderung: 07 Mai 2016 20:06 von bm3.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6947
  • Dank erhalten: 2167
07 Mai 2016 21:07 #108023 von BinKino
Ladegerät von innen

gelderlander72 schrieb: Finde es echt schade das Renault auch auf Schaltnetzteile setzt.


Was sonst?

Wenn die vernünftig dimensioniert und "engineered" sind, gute Bauteile verwendet werden, dann läuft das auch. Nahezu ewig.

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<
