Twisplay - das Open Source Display für den Twizy

Hi Elwin,

erst das Twizplay fertig machen - dann den Home Energy Reactor und dann den Fluxkompensator ;O)



Gruß, Uwe

Joggls Sandhausen schrieb:

Hi Elwin,

erst das Twizplay fertig machen - dann den Home Energy Reactor und dann den Fluxkompensator ;O)

Gruß, Uwe

Ich finde das toll was du hier machst Uwe! Ganz dickes


von mir.
Ich hatte das mit Bluetooth auch überlegt, da mein handy wahrscheinlich eh Mediacenter und Navi in einem wird. Aber so ein echtes Display mit detaillierten Daten wäre natürlich viieeel cooler. ( Zumal die vorhandenen Apps wahrscheinlich die Twizy-Daten eh nicht interpretieren können).
Weiter so!!

Hi Uwe,

wann denkst Du ist es so uuungefähr so weit?
Wird das dieses Jahr noch was?

Hihi,

ich denke schon, dass zu Weihnachten alle ihr Twizplay haben werden. Der Soundgenerator passt gerade noch drauf - der Audioverstärker eher nicht, da die Elkos so groß sind. Wenn man will, dass das Twizplay sprechen kann und ein 5 Kanal Synthesizer zur Generierung von Fahrgeräuschen zur Verfügung steht, dann Bestück man einfach den 19pol IC im DIL Gehäuse und den Chinch Stecker. Ich muss nur heute noch den Speakjet mit meinem Prototyp verheiraten und das einmal laufen lassen, bevor ich das in Hardware gieße. Das Anschlusssteckerproblem hab ich auch (fast) gelöst - das heißt:

- Montag die Leiterplatten bestellen, aufgrund der Vorreservierung werde ich ca. 40 Stück ordern mit Lieferzeit 10AT
- Während die Leiterplatten produziert werden kann man schon einmal die Brocken bestellen
- KW46 sind die nackten Leiterplatten und die bestellten Brochen da und gehen zum Bestücker, denken wir mal auch an 10AT... schon ist KW 48

... das sind mit Leerlauf 5 Wochen, die 5 Wochen kann ich dazu nutzen, die Gehäuse zu bearbeiten und die Makrolongläser zu fräsen und...die Software ist noch im Stadium (schnell und schlampig zusammengestrickt)... kann ich so nicht aus der Hand geben... also Software, Software und Software testen. Der Prototyp ist technisch identisch mit dem Twizplay V1.0 - also testen kann ich auch mit diesem. Ich brauche auch ein paar Tage zum Prüfen und vorprogrammieren jeder Elektronik, verpacken und verschicken.... Versandzeit....


Ich glaube fest daran, dass die ersten Twizplay-Bausätze in der KW50 zugestellt werden - also Mitte Dezember!

Und weiter geht's...

Gruß, Uwe

Hallo Uwe,

danke für den freundlichen Empfang am Donnerstag. Ich muss sagen Dein Display und auch die Ladesäule machen echt einen sehr guten Eindruck
Bin schon sehr auf das fertige Twizplay gespannt!

Gruß
Fabian

Hallo Zusammen,

ich kann es selbst kaum glauben, aber das Layout ist fertig!



- Wir haben einen 8pol. Anschlussstecker von Phoenix Contact, das Twizplay ist steckbar. (Die Adern können an den Stecker per Federzugklemmen angeschlossen werden - man braucht keine Crimpwerkzeuge oder Spezialkabel)

- Das Update der Firmware kann mit einem ISP-Programmer durchgeführt werden oder per Bootloader über die serielle Schnittstelle mit einem Adapter auf TTL-Pegel. Wobei ich gestehen muss, dass ich bei den Atmels noch nie etwas mit dem Bootloader gemacht habe, sollte ich aber unter normalen Umständen hinbekommen. Wenn hier jemand Erfahrung mit Atmel und Bootloader hat... bitte melden ;O)

- Ein Open Collector Schaltausgang (bis 30V und bis 500mA) ist hinzu gekommen (z.B. zur Ansteuerung der Innenbeleuchtung)

- Eine externe 5V Stromversorgung ist herausgeführt (bis 500mA - abgesichert).

- Wenn man möchte, kann man den Speakjet-IC von Magevation und den Chinch-Stecker bestücken. Soundgenerator und Sprachausgabe in Englisch und fast Deutsch - interessanter ist der Synthesizer mit 5 Kanälen, Mixer, Envelope und allem was man braucht, um einen geschwindigkeitsabhängigen Soundgenerator zu implementieren. Den Audio-Verstärker habe ich nicht mehr drauf bekommen - der kann aber auch z.B. im Druckkammer-Lautsprecher sitzen.

- Für die USB Schnittstelle war auch kein Platz mehr - aber zum Update kann man auch einen RS232-TTL -> USB Konverter verwenden.

- Ein externer TWI Anschluss ist auch auf der Klemmleiste um Erweiterungen einbringen zu können - ich denke da an LED-Balkenanzeigen oder Standard KFZ-Instrumente (z.B. KFZ Voltmeter mit modifizerter Skala als Batterieanzeige und/oder Leistungsmesser - ich stehe auf Zeigerinstrumente !)

- Der Spannungsregler ist so angeordnet, dass im Winter diese geringe Wärme wenigstens dazu verwendet wird, das Display zu beheizen - läuft bis -20° aber schon ab 0° wird wie jedes LCD träger.

Gruß, Uwe

Leider geil

Thorsten bastelt auch mal.

Die erste Idee ist ja oft die Beste, aber eben nicht immer.

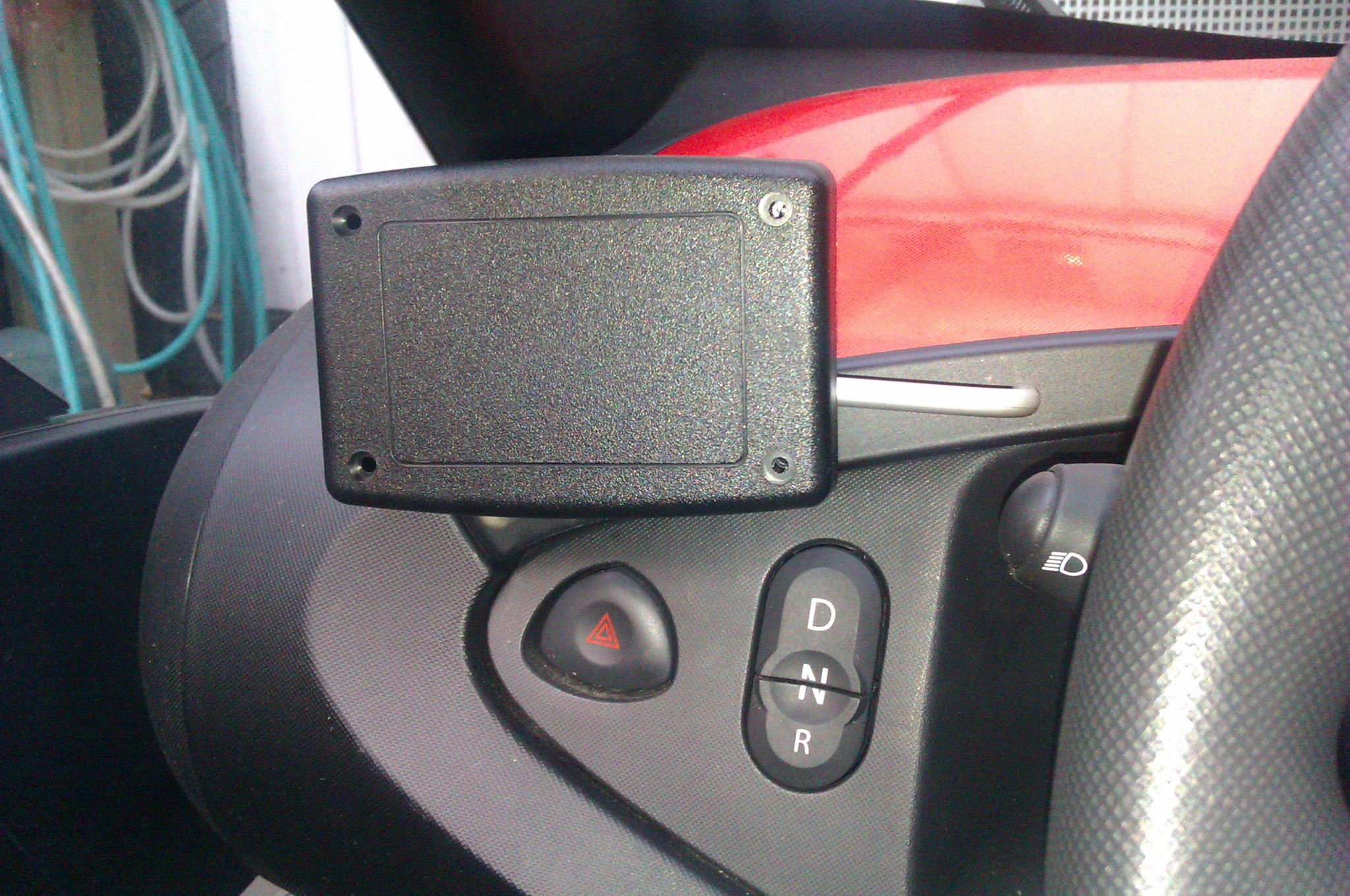

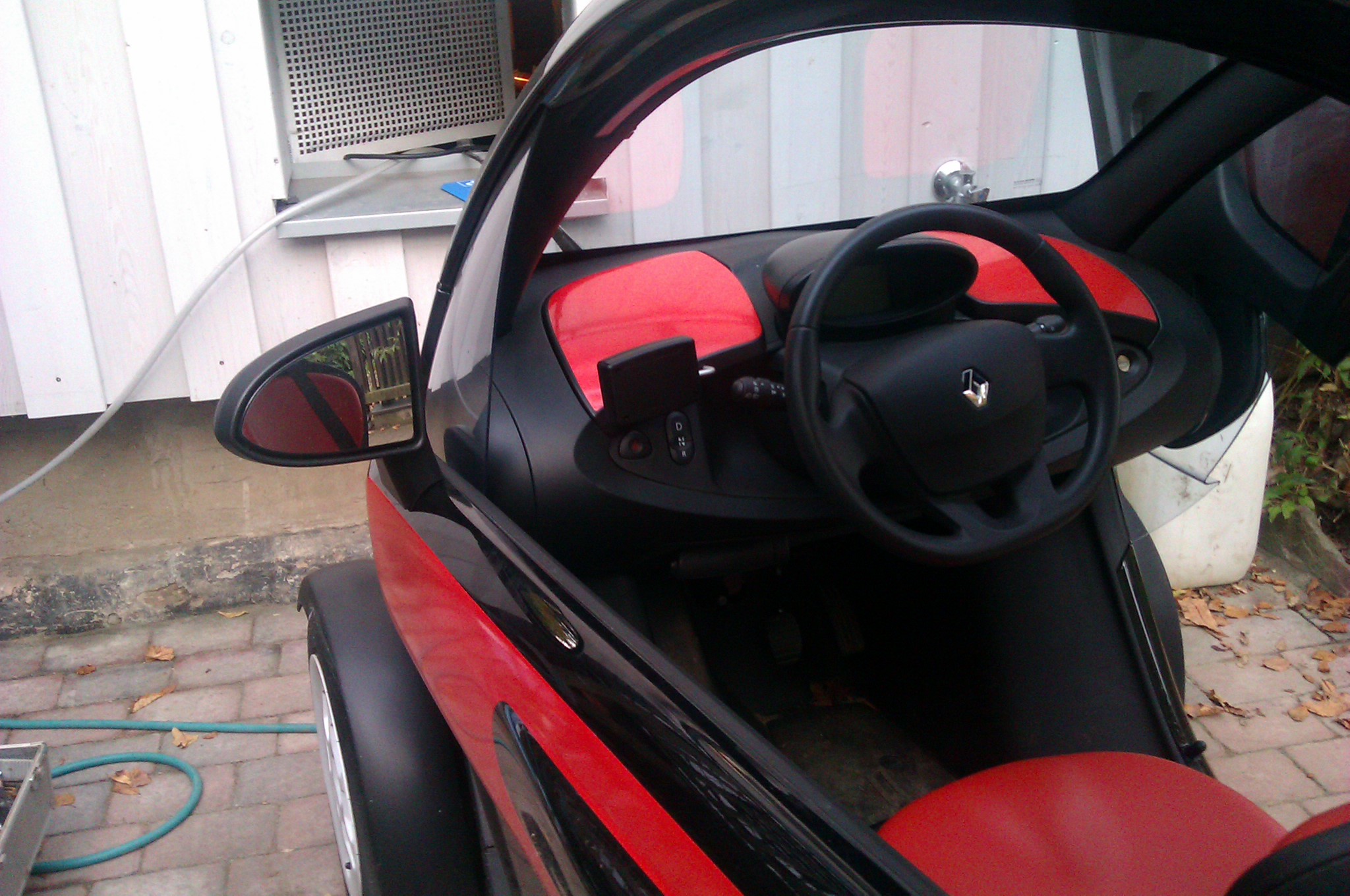

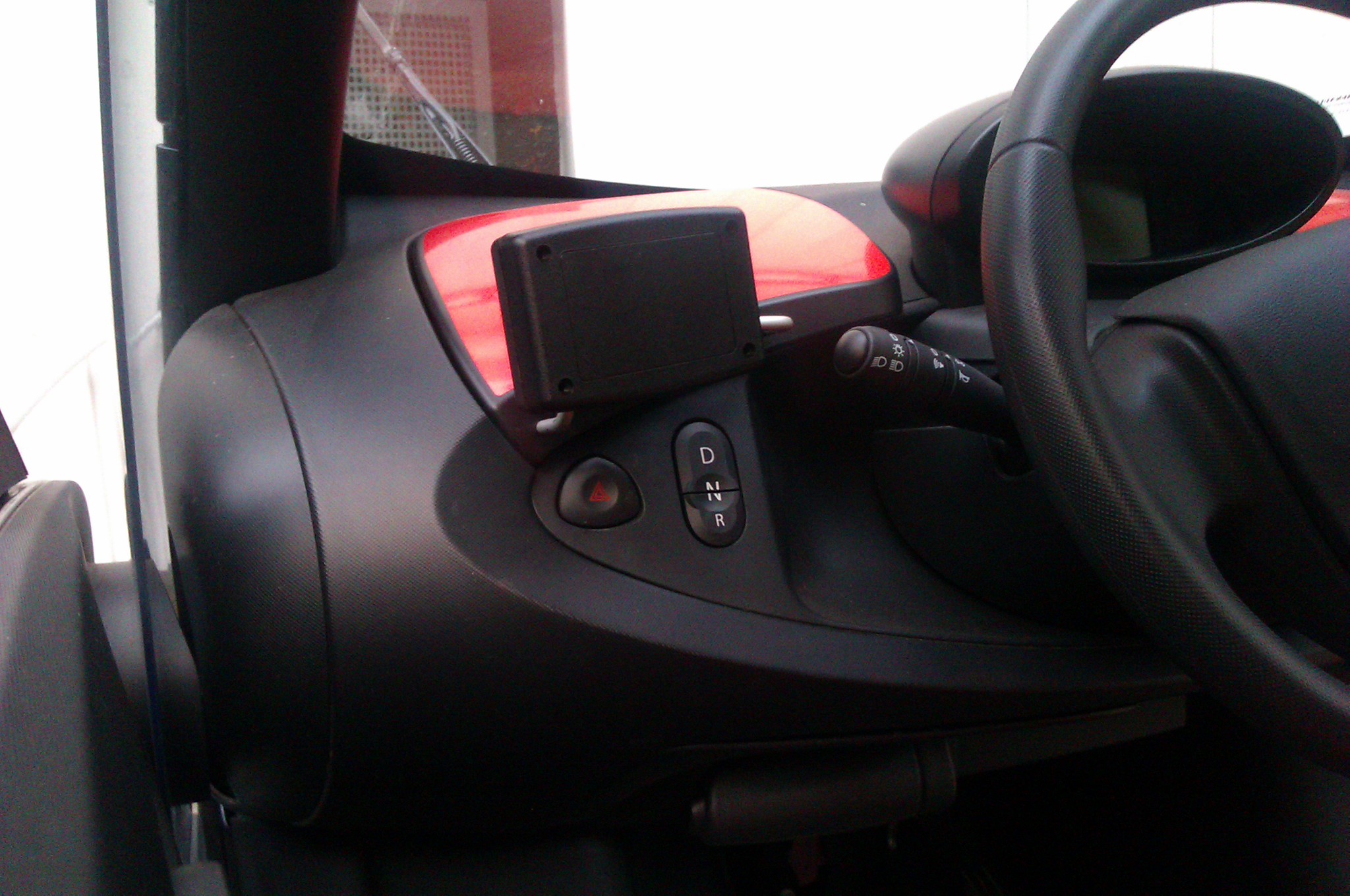

Nach dem Schnippeln einiger Pappschablonen reifte die Erkenntniss, das die weiter oben angedachte Lösung zu dicht am Lenkrad und am Lenkstockhebel sitzt, zu apperativ aussieht und das Twizplay zudem vom Lenkrad verdeckt und damit schlecht ablesbar ist.

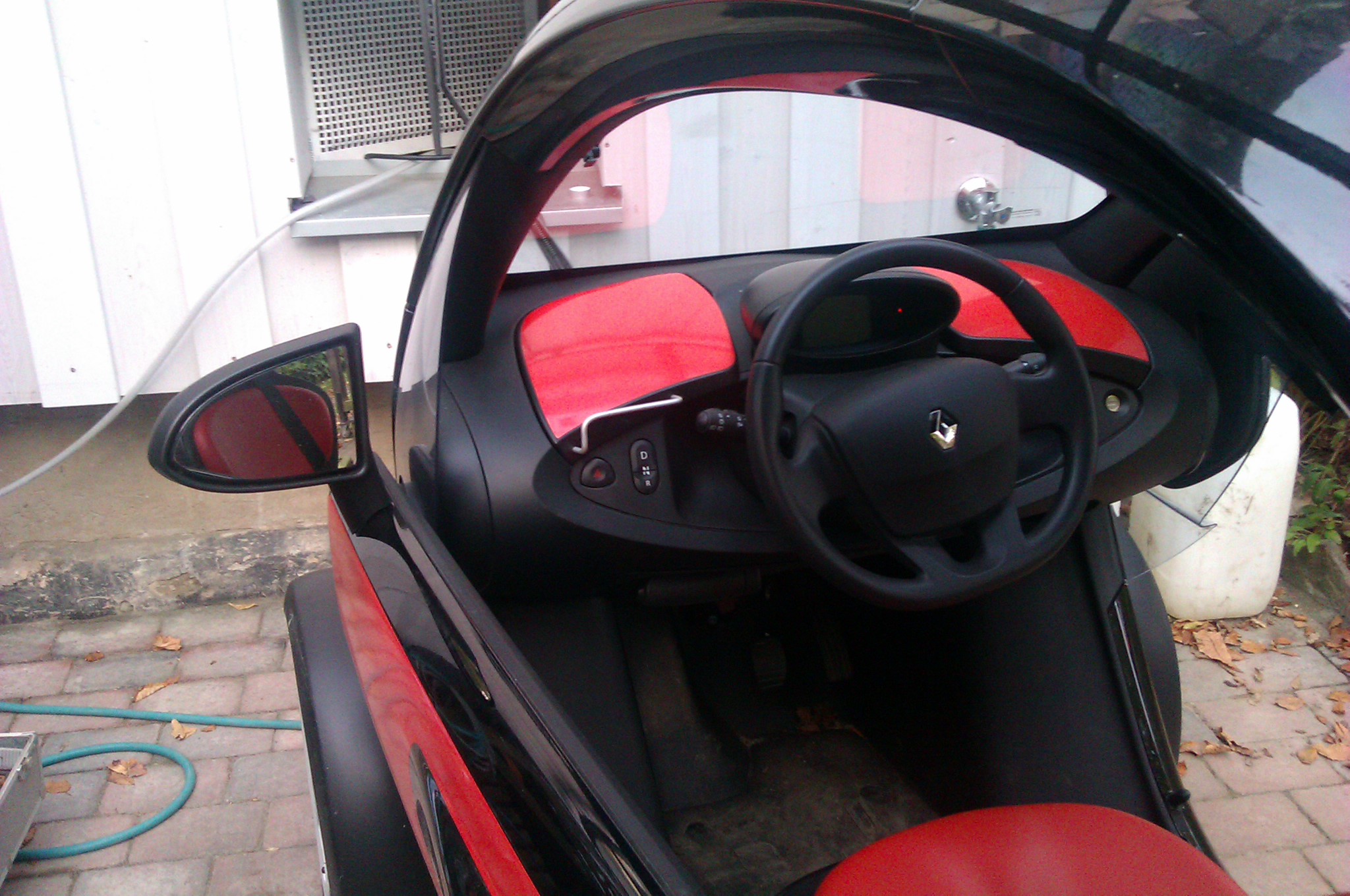

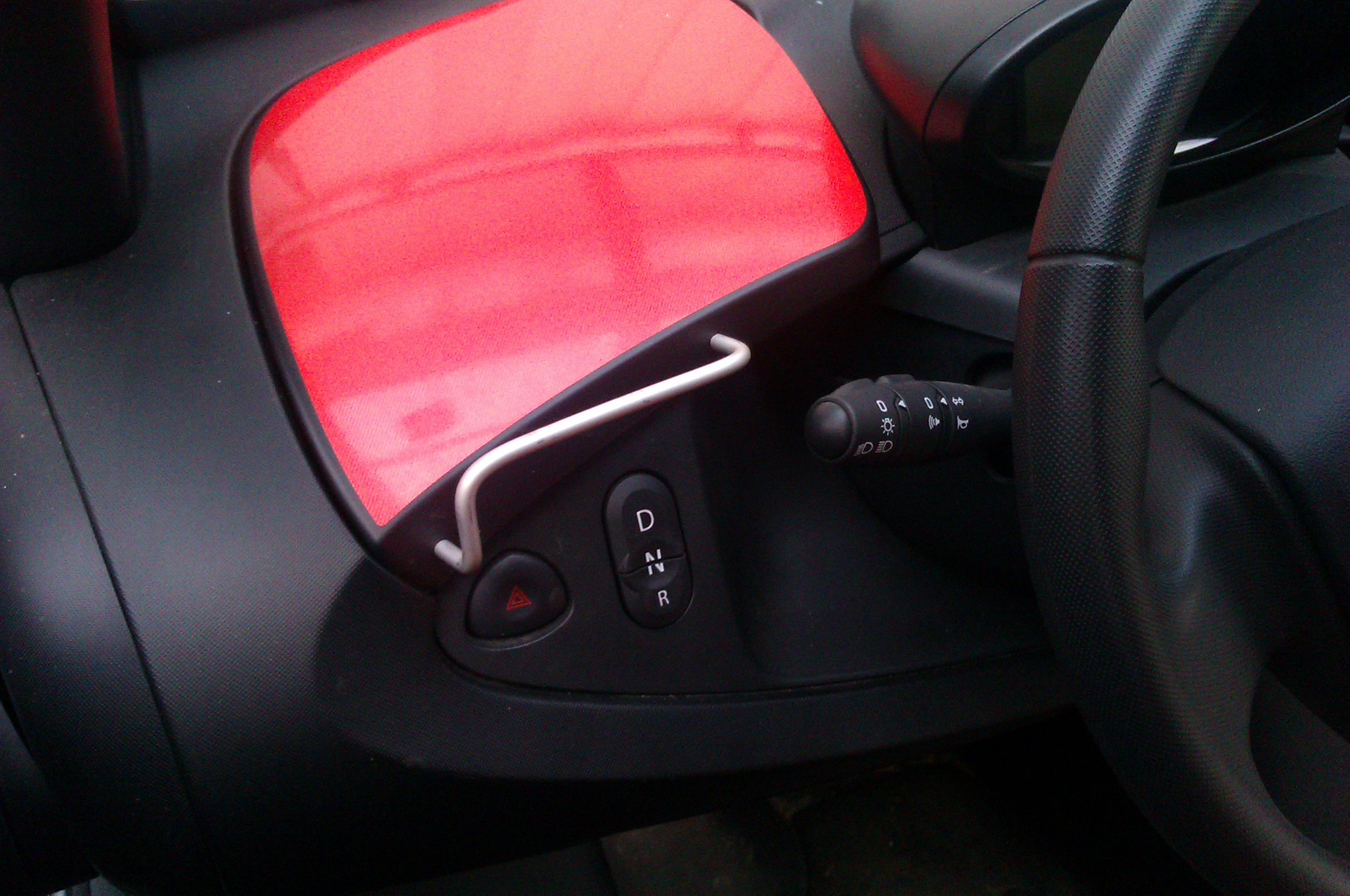

Nach einem beherzten Griff in die Materialkiste entstand dann zunächst ein schnöder Griff für das Handschuhfach ...

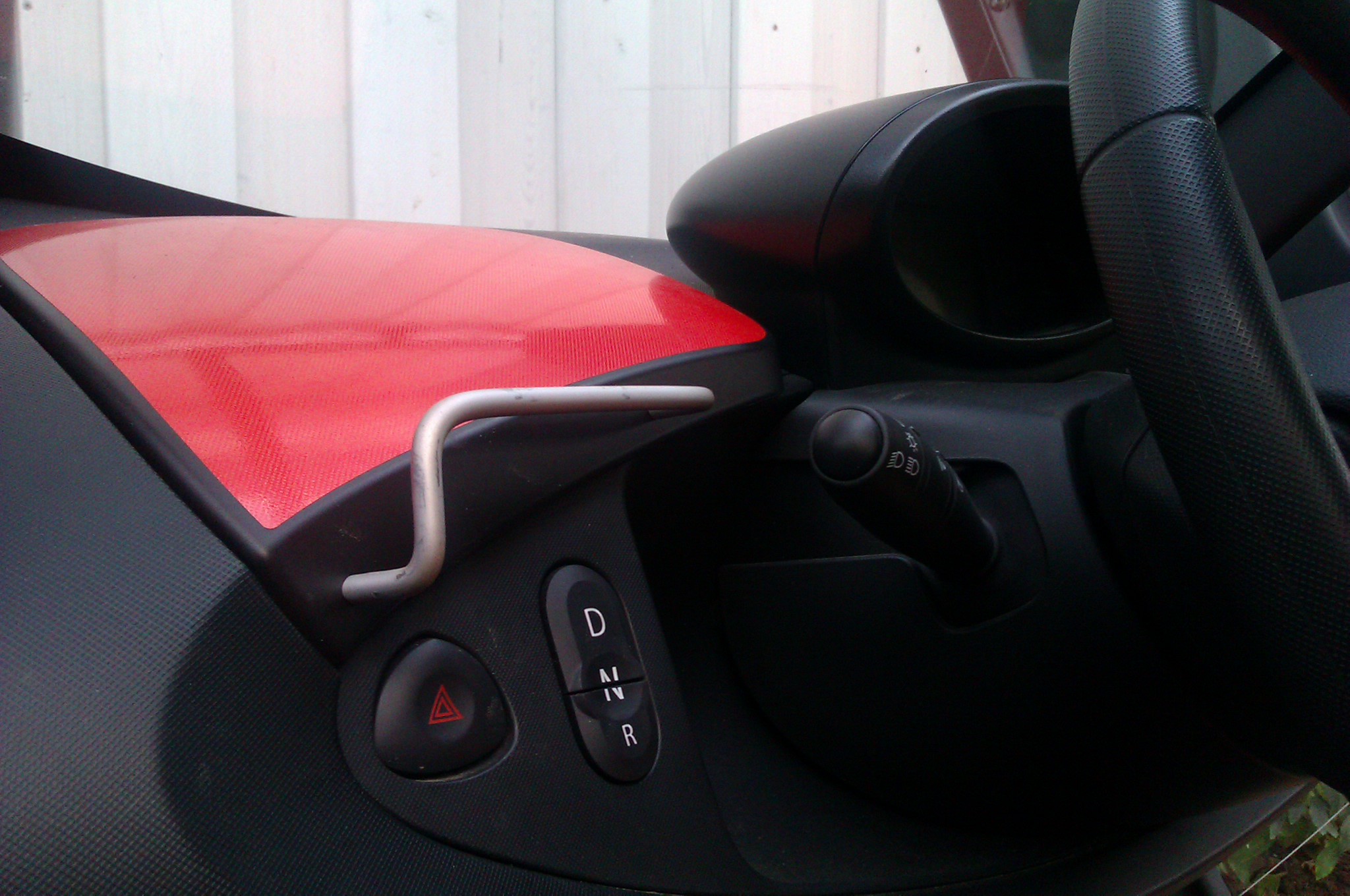

... aus dem bei Bedarf die Halterung ...

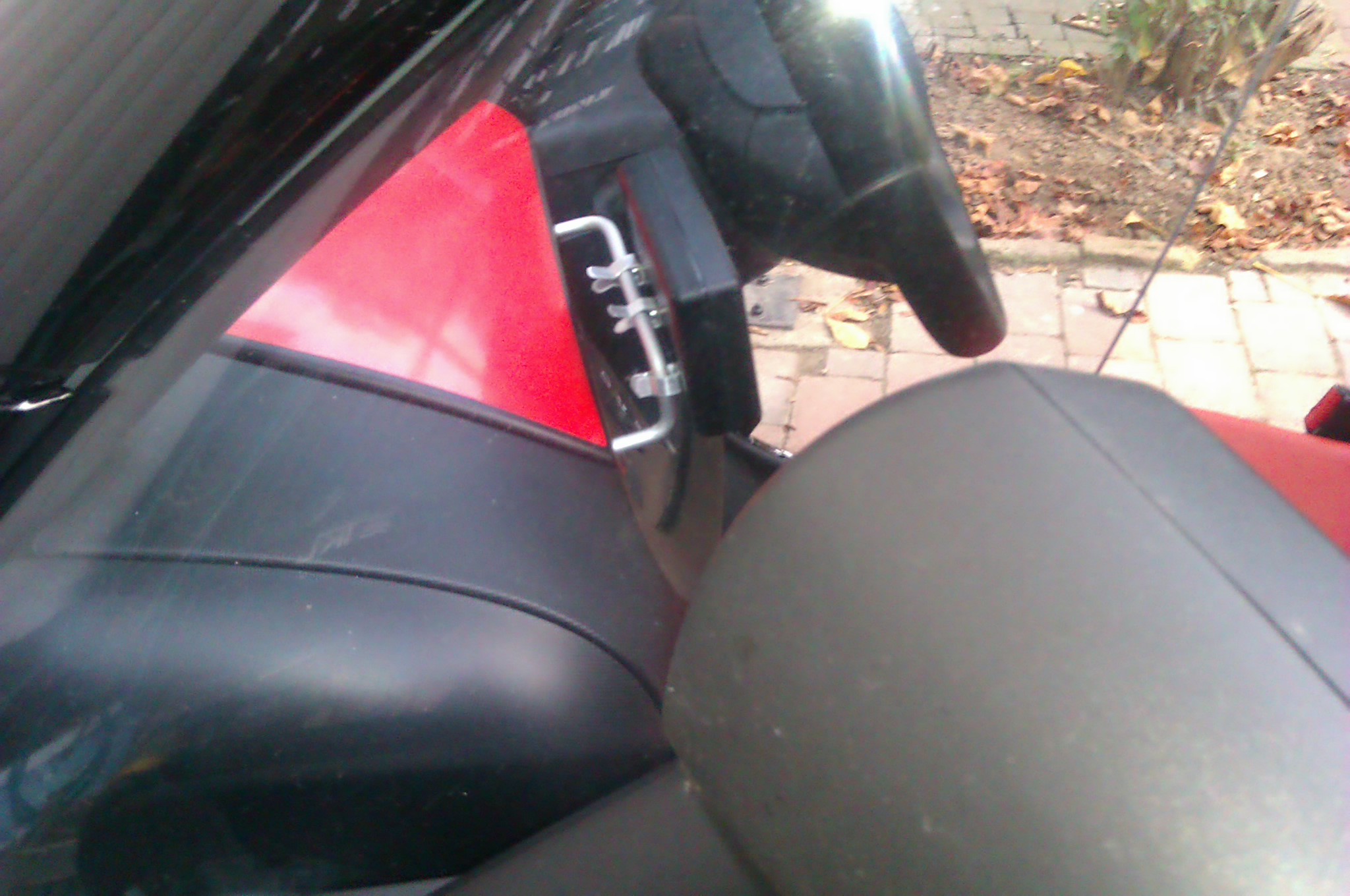

... für das Twizplay wird.




Das Handschuhfach öffnet noch einandfrei.




Und die Handgebogenen Klammen werden natürlich durch echte Federklammern ersetzt.




Geändert werden soll noch ...
Der Abstand zum Deckel wird verringert.
Der innere Verschraubungpunkt wandert noch etwas nach außen, weg vom Lenkrad.

Thorsten

Hallo Thorsten,

so wie es aussieht, haben wir uns beide am Wochenende mit dem Twizplay beschäftigt.

Der Handschuhfach-Griff ist ja stylisch ;O)

Ich muss dass diese Position einmal bei mir mal testen - das Twizplay hat noch keinen Blendschutz so wie das Originaldisplay - O.K. dass kann auch Vorteile haben. Es gibt beim DOGM128-6 auch die Möglichkeit, das reflektive Display (ohne Backlight) zu verwenden - dann ist Sonneneinstrahlung eher förderlich. Und... ich kann leider nur Blech...flach und gekantet - ein gebogenes Profil muss man händisch herstellen und da fast täglich Interessenten dazu kommen (da freue ich mich sehr drüber), möchte ich eine Lösung anbieten können, bei der ich mal 50 Stück durch die Fertigung schmuggeln kann ;O)

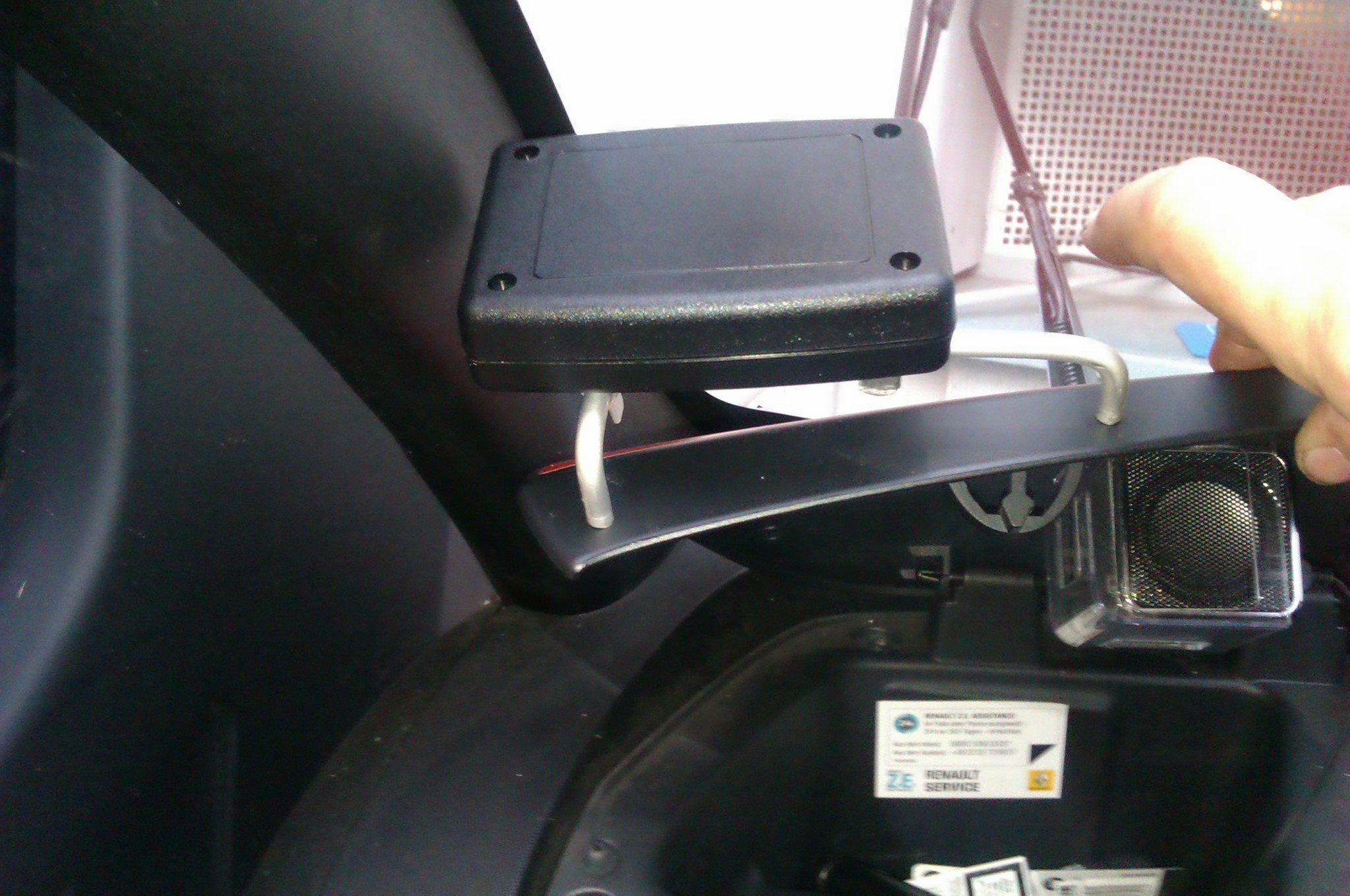

...sehe ich da ein Lautsprecher unter dem Handschuhfachdeckel???? Da könnte man ja gleich den Audio-Ausgang vom Twizplay anschließen.

Ich lade jetzt mal die Leiterplattendaten und den neuen Schaltplan auf die Seite und dann mache ich mal eine Firmware mit Sprachausgabe und Sound... mache ein Video und stell's ein.

Gruß, Uwe

Also, 'ne Biegevorrichtung kann ich bauen.
Dann werden auch die Eckradien etwas hübscher.
Was bei mir gar nicht geht, ist die M3 Gewinde in die Stirnseiten zu kriegen. Das dauert von Hand zu lange.
Was ich mir vorstellen könnte wäre, dass jemand mit einer Feinmechanikerdrehbank die M3 in die passend abgelängten Rohlinge einbringt und ich die Dinger dann bei mir fertig biege.

Die Griffe gäbe es dann in linker und rechter Ausführung.
Da kann man ja auch ganz andere Sachen anclipsen. Aschenbecher , Cupholder, Handyhalterungen ...

Blendschutz ist gedanklich in Arbeit. Wird auch auf den Griff geclipst ...

Thorsten

Thorsten schrieb:

Also, 'ne Biegevorrichtung kann ich bauen.
Dann werden auch die Eckradien etwas hübscher.
Was bei mir gar nicht geht, ist die M3 Gewinde in die Stirnseiten zu kriegen. Das dauert von Hand zu lange.
Was ich mir vorstellen könnte wäre, dass jemand mit einer Feinmechanikerdrehbank die M3 in die passend abgelängten Rohlinge einbringt und ich die Dinger dann bei mir fertig biege.

Die Griffe gäbe es dann in linker und rechter Ausführung.
Da kann man ja auch ganz andere Sachen anclipsen. Aschenbecher , Cupholder, Handyhalterungen ...

Blendschutz ist gedanklich in Arbeit. Wird auch auf den Griff geclipst ...

Thorsten

Hi Thorsten,

egal wo's Twizplay hinkommt - die Griffe möchte ich haben !!!

Gruß, Uwe

Super Idee. Für die Griffe bin ich auch zu haben.

Am liebsten mir Universalklipsen um alles dran zu bauen was man möchte.

Hallo Floko.

Die Federklammern sind Standardteile, Federstahl blank.

Thorsten

Klasse

Ich bin dabei!!
