Twisplay - das Open Source Display für den Twizy

Elwin
Pro Boarder
Komm auf die elektrische Seite der Macht.....

Beiträge: 709
Dank erhalten: 5

17 Okt 2012 19:02 #25857 von Elwin

Aw: Twisplay - das Open Source Display für den Twizy

Ein Hauch von James Bond.

Finde die Idee mit dem Deckel aber auch gut.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Joggls Sandhausen
Autor
Moderator

Beiträge: 734
Dank erhalten: 8

17 Okt 2012 19:27 #25860 von Joggls Sandhausen

Aw: Twisplay - das Open Source Display für den Twizy

Hallo Zusammen,

eine Lösung ohne Bohren und Schnippeln habe ich schon - ans Herumsägen am Deckel habe ich noch nicht denken wollen.

Ich weiß nicht, ob die Diebstahlgefahr sooo groß ist, da sonst niemand mit dem Twizplay etwas anfangen kann.

Mein Vorschlag um einen Diebstahl zu vermeinden wäre, einen 4pol. Steckverbinder anbringen - Molex oder ähnliches und das Twizplay einfach mitnehmen - so wie man das früher mit den Bedienteilen vom Autoradio gemacht hat.

Gruß, Uwe

www.twizplay.de das Open Source OBD2-Display
Ab sofort bestellbar unter: www.Twizplay.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Pierrot
Expert Boarder

Beiträge: 249
Dank erhalten: 1

17 Okt 2012 19:40 #25864 von Pierrot

Aw: Twisplay - das Open Source Display für den Twizy

Joggls Sandhausen schrieb:

Hallo Zusammen,

Mein Vorschlag um einen Diebstahl zu vermeinden wäre, einen 4pol. Steckverbinder anbringen - Molex oder ähnliches und das Twizplay einfach mitnehmen - so wie man das früher mit den Bedienteilen vom Autoradio gemacht hat.

Gruß, Uwe

Molex

Hier lernt man was zu ,jetzt weiss ich auh mal,
wie diese Dinger heissen.

Gruss aus Luxusburg Pierrot

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Joggls Sandhausen
Autor
Moderator

Beiträge: 734
Dank erhalten: 8

17 Okt 2012 20:14 #25878 von Joggls Sandhausen

Aw: Twisplay - das Open Source Display für den Twizy

Hihi,

Molex ist nur ein Hersteller - diese Steckverbinder findet man z.B. im PC... es gibt auch Tyco, Harting, Amphenol, Phoenix usw. usw.

Hier eine neue Idee: T-Sprint'o'meter

Wählt man dieses Screen am Twizplay aus - Start bei 0km/h und 0 Gaspedalstellung - bekommt man die Werte für:

Beschleunigung:
30km/h - xx.x sec
50km/h - xx.x sec
80km/h - xx.x sec

Wäre "nur" Software - ist auch nur eine Idee.

Gruß, Uwe

www.twizplay.de das Open Source OBD2-Display
Ab sofort bestellbar unter: www.Twizplay.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack76
Pro Boarder
Kurvenfresser

Beiträge: 770
Dank erhalten: 208

17 Okt 2012 20:43 - 17 Okt 2012 20:45 #25885 von Jack76

Aw: Twisplay - das Open Source Display für den Twizy

Sprint-o-Meter find ich gut, fehlt nur der ca. Beschleunigungswert (aus der Strecke errechnet??? m/s² oder in g) und evtl. eine automatische Zeit-Stoppfunktion für die Viertelmeile / alternativ 400m...

???

Grüße

Rene

Letzte Änderung: 17 Okt 2012 20:45 von Jack76.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Thorsten
Gold Boarder

Beiträge: 1369
Dank erhalten: 4

18 Okt 2012 13:51 #25948 von Thorsten

Aw: Twisplay - das Open Source Display für den Twizy

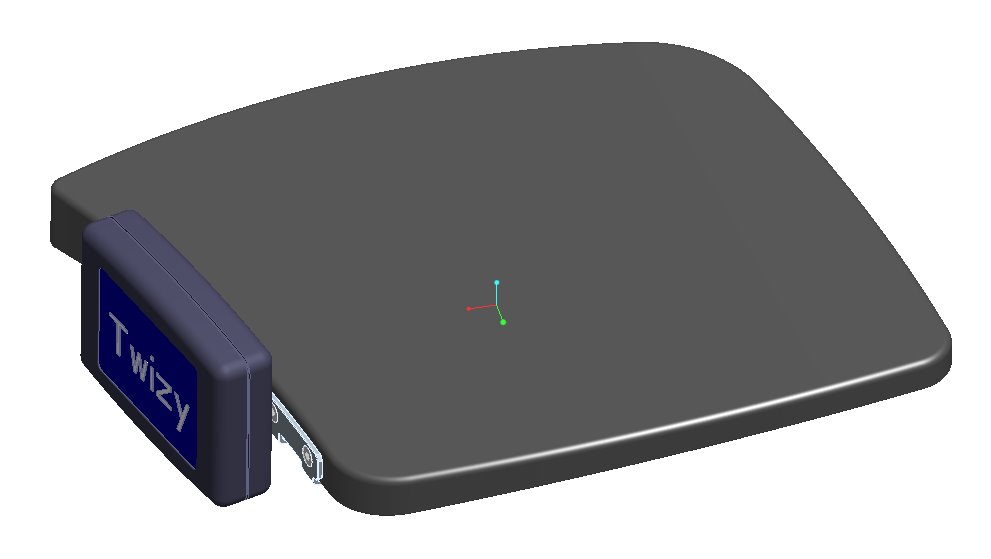

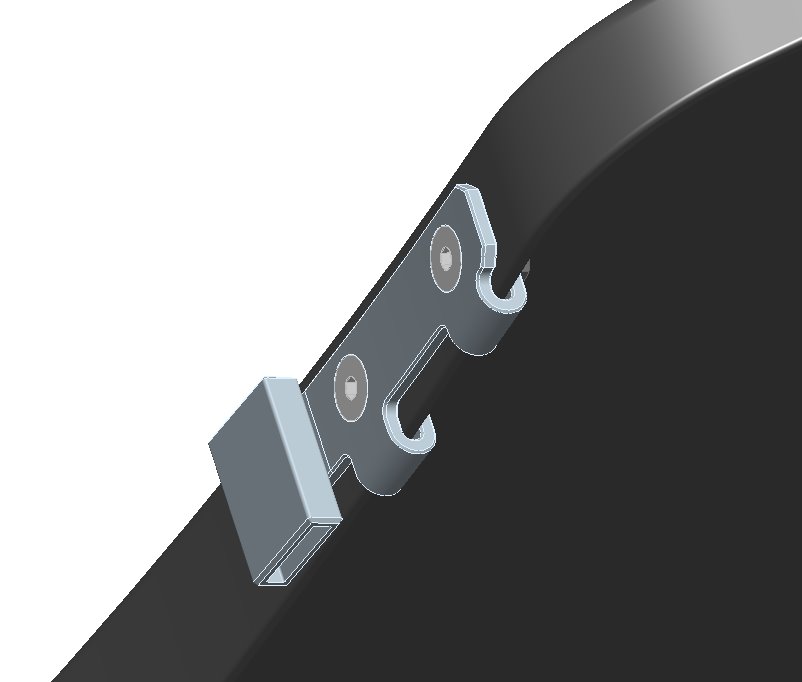

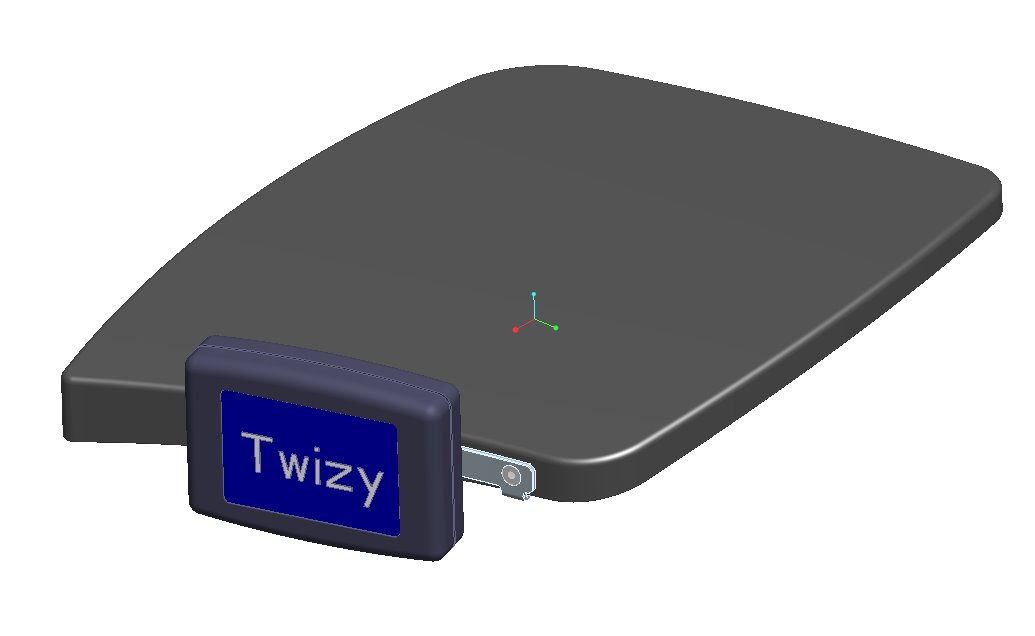

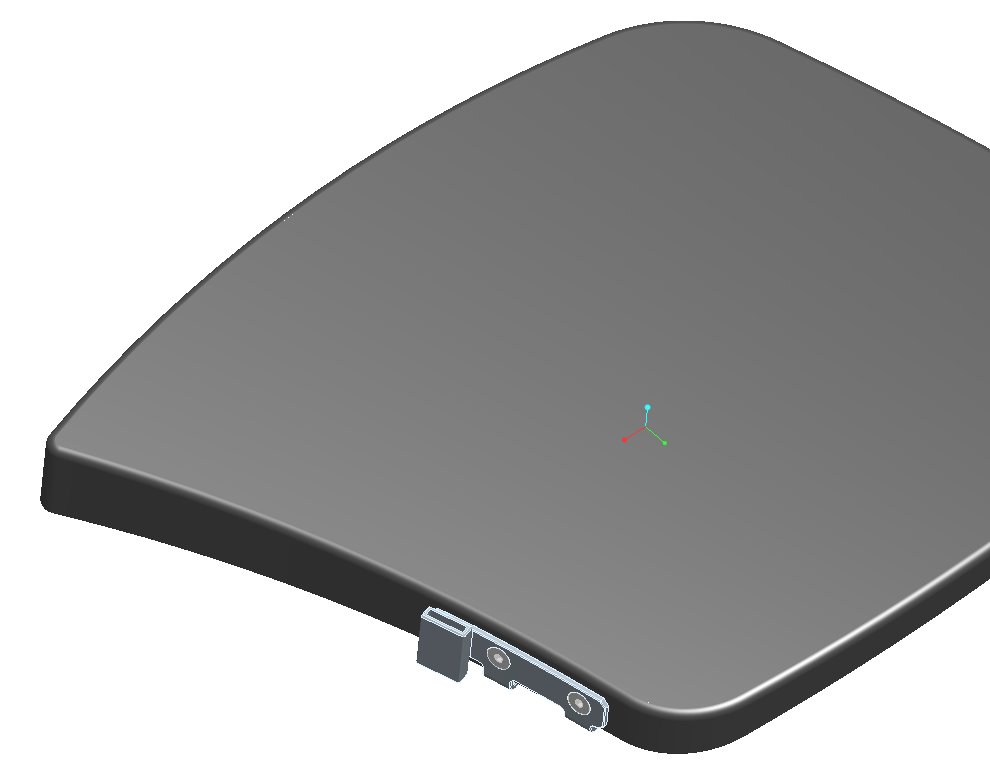

Falls ich das Display mal in die Hand kriege, werde ich es auf die gezeigte Art und Weise befestigen.

An der Stelle, wo die Befestigung sitzt ist Platz unter dem Handschuhfachdeckel.
Es gibt nur ein kurzes Kabel und das Ding ist fix im Handschuhfach verschwunden.
Der Deckel geht noch (fast) komplett auf. Und man braucht nur zwei kleine Löcher im Deckelrand.

Uwe, wo gibt es die Gehäuse um mal 'nen Prototypen zu bauen ?

Thorsten

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Joggls Sandhausen
Autor
Moderator

Beiträge: 734
Dank erhalten: 8

18 Okt 2012 14:19 #25954 von Joggls Sandhausen

Aw: Twisplay - das Open Source Display für den Twizy

Hallo Thorsten,

wow, da hat's aber jemand drauf am CAD ;O). Gehäuse gibts bei mir - einfach die Versandadresse per PM an mich - Muster geht raus.

Ich könnte die Halter auch fertigen lassen - wir haben Stanzen, Laser, Biegemaschinen usw. von Trumpf - eine Blechabwicklung als dxf - oder ein 3D Modell in step oder iges - wenn alles auskonstruiert ist, dann gibts Steckhalterungen... aus Alu oder gepulvertem Schwarzblech ;O)

Gruß, Uwe

www.twizplay.de das Open Source OBD2-Display
Ab sofort bestellbar unter: www.Twizplay.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Thorsten
Gold Boarder

Beiträge: 1369
Dank erhalten: 4

18 Okt 2012 14:23 #25955 von Thorsten

Aw: Twisplay - das Open Source Display für den Twizy

Na Super. Was hast'n nich' ?

Ich bau den Prototypen und dann kriegst du Daten.

Thorsten

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Joggls Sandhausen
Autor
Moderator

Beiträge: 734
Dank erhalten: 8

18 Okt 2012 14:44 #25958 von Joggls Sandhausen

Aw: Twisplay - das Open Source Display für den Twizy

Thorsten schrieb:

Na Super. Was hast'n nich' ?

Ich bau den Prototypen und dann kriegst du Daten.

Thorsten

Perfekt - so muss das laufen! Leider sind die Trumpf nicht mein Eigentum - solange man aber jemanden kennt...

Gruß, Uwe

www.twizplay.de das Open Source OBD2-Display
Ab sofort bestellbar unter: www.Twizplay.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Thorsten
Gold Boarder

Beiträge: 1369
Dank erhalten: 4

18 Okt 2012 15:38 #25964 von Thorsten

Aw: Twisplay - das Open Source Display für den Twizy

Hm, wenn wir lasern können, fällt das mit dem ungünstigen Vierkant-Rohr auch noch weg. Ich hätte es gelötet. Aber das lassen wir gleich am Biegeteil stehen.

Thorsten

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Joggls Sandhausen
Autor
Moderator

Beiträge: 734
Dank erhalten: 8

18 Okt 2012 15:41 #25965 von Joggls Sandhausen

Aw: Twisplay - das Open Source Display für den Twizy

Jep - genau so - darf ja auch zum Schluß nichts kosten ;O)

www.twizplay.de das Open Source OBD2-Display
Ab sofort bestellbar unter: www.Twizplay.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

FloKo
Pro Boarder
my Twizy is my castle

Beiträge: 429
Dank erhalten: 2

18 Okt 2012 16:36 - 18 Okt 2012 16:37 #25972 von FloKo

Aw: Twisplay - das Open Source Display für den Twizy

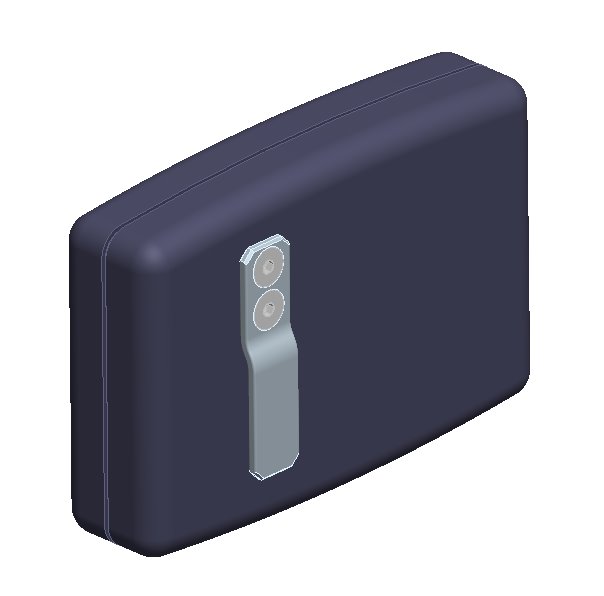

Gibt es einen Grund warum nicht rechts und links von der Lasche je eine Schraube ist?

Und die Lasche am Display selber ist auch noch außermittig. Ergibt sich da nicht ein Hebel der unnötige Scherkräfte (oder was auch immer für Kräfte) bewirkt?
Nur so ein Gedanke.

Ich wäre jedenfalls froh, wenn ich den Halter nicht mehr sehe wenn das Display montiert ist.

MfG Florian

There are only 10 types of people in the world - those who understand binary and those who don't!

Letzte Änderung: 18 Okt 2012 16:37 von FloKo.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Thorsten
Gold Boarder

Beiträge: 1369
Dank erhalten: 4

18 Okt 2012 20:27 #26009 von Thorsten

Aw: Twisplay - das Open Source Display für den Twizy

Hallo Floko
Nur an der Stelle in Richtung Armaturenbrett ist Platz für eine Befestigung in dieser Art. Weiter weg in Richtung Fenster ist nicht genug Raum zwischen Deckel und Brett. Ich würde das Display auch lieber mittig aufhängen. Dann wird aber der Teil an dem ich die Halterung nicht verschrauben kann zu lang. Das Gehäuse scheint mir Steif genug um die asymmetrischen Kräfte aufzufangen. Der Deckel hingegen nicht. Also, der übliche Kompromiss zwischen Einbauraum und Technik und Ergonomie.
Aber geh mal in den Twizy und in Dich und denke weiter. Bei dir kommt da bestimmt was raus.

Thorsten

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

FloKo
Pro Boarder
my Twizy is my castle

Beiträge: 429
Dank erhalten: 2

18 Okt 2012 20:54 - 18 Okt 2012 20:59 #26017 von FloKo

Aw: Twisplay - das Open Source Display für den Twizy

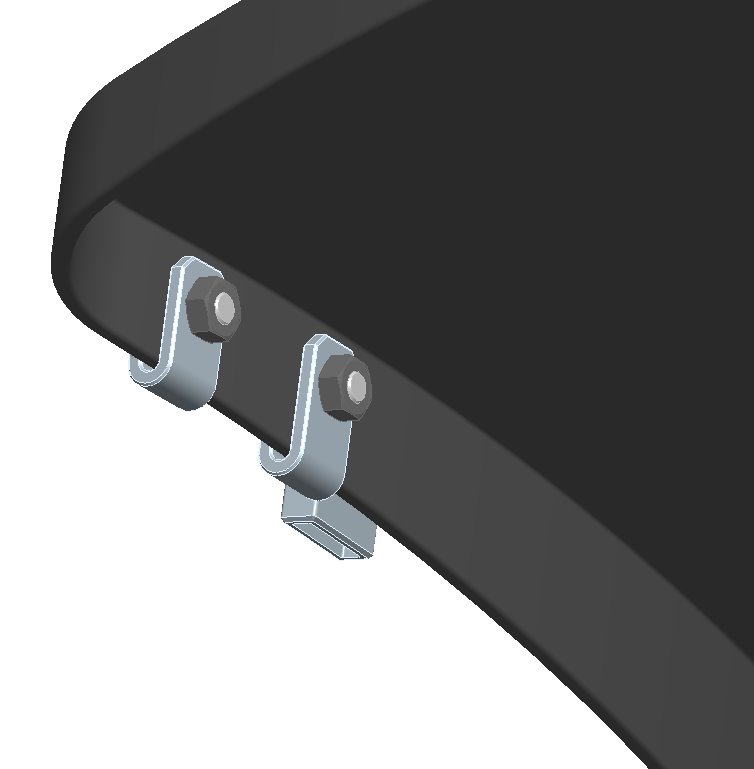

Ok, ich war nun nicht im Twizy um mir das anzusehen, aber dein gezeichnetes Blech sieht stark genug aus um Gewinde rein zu schneiden.
Dann würden schon einmal die aufgesetzten Muttern die Einbautiefe deutlich verringern und so ggf die Positionierung an anderen Stellen ermöglichen.

Aber grundsätzlich gefällt mir deine Lösung sehr gut. Wenn das nun noch schwarz lackiert oder pulverbeschichtet ist fällt es eh nicht mehr aus. Also Detailverbesserungen auf sehr hohem Niveau.

Noch einmal ein Lob an alle. Das Forum ist spitze. Was hier alles zusammen kommt. Das macht richtig spaß da dran mit zu wirken.

MfG Florian

There are only 10 types of people in the world - those who understand binary and those who don't!

Letzte Änderung: 18 Okt 2012 20:59 von FloKo.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Joggls Sandhausen
Autor
Moderator

Beiträge: 734
Dank erhalten: 8

18 Okt 2012 21:35 #26018 von Joggls Sandhausen

Aw: Twisplay - das Open Source Display für den Twizy

Hallo Zusammen,

heute leider keine großen Fortschritte beim Twizplay - bin eben erst von der Arbeit gekommen.

Habe mich heute mit Faxi getroffen - Faxi's Display ist nicht so schön wie auf den Fotos im Forum... es ist noch viel, viel schöner!

Habe mir gleich eins verhaftet zum "spielen".

Habe morgen einen Tag Urlaub genommen - da wollte ich das Layout voranbringen - danach den Stromlaufplan erweitern... ich weiß noch nicht, ob ich den optionalen Soundchip "Speakjet" für Sprachwiedergabe und Soundgenerator noch unter bekomme (mit dem Audio-Verstärker) - oder ob das ein extra "Kästchen" wird.

Gruß, Uwe

www.twizplay.de das Open Source OBD2-Display
Ab sofort bestellbar unter: www.Twizplay.de

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
