Ladeleistung durch TOM reduziert, so sieht die reale aufgenomme Leistung aus

Hier ein kleiner Versuch mit Messung. Interessant wenn man den Twizy z.B mit kleiner Leistung laden möchte.
Die Situation……

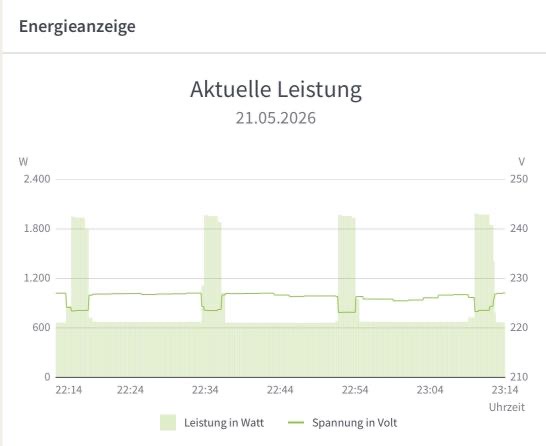

Ich habe mit dem TOM die Ladeleistung auf ca. 650 W reduziert. Der Twizy hängt an der Steckdose. Hier im Bild ist der Verlauf der Leistung über die Zeit (gemessen mit einer Fritz Dect Steckdose.)
Es fällt auf das die Leistung nicht konstant bei dem reduzierten Wert (650 W) bleibt sondern regelmäßig für eine merkliche Zeit auf 2000W ansteigt und dann wieder auf 650W abfällt. Das muss man wissen und gegebenenfalls bei der Wahl der Spannungsquelle und der Dimensionierung berücksichtigen.

Das ist nun wirklich keine neue Erkenntnis.
Auf diesen Umstand habe ich, bezogen auf das ToMmy, ausdrücklich in diesem Post unter 3. hingewiesen.
Der Programmcode, welcher die Ladeleistung steuert, ist bei allen Geräten der ToM Produktfamilie identisch, deshalb gilt das auch für das ToM.
Dexter ist es im weiteren Verlauf der Firmwareentwicklung für das OVMS gelungen, dieses Verhalten zu beseitigen.
Zumindest fällt es dort nicht mehr auf.
Sollte Fabio bei passender Gelegenheit mal den angewandten Kniff entdecken, wird er ihn sicherlich in ein Firmwareupdate einfliessen lassen.
Bis dahin wird man mit dem kleinen Schönheitsfehler leben zu müssen.

What makes me suspicious is that it seems to happen with a regular frequency.

Yes, I was just monitoring the performance. There was no intervention in the system.

I can’t explain why the charger (Gen2) is behaving this way.
If the diagram is helpful to you, that’s great.

Die Intervalle scheinen aber von Fall zu Fall zu differieren.
Bei meinen Tests mit dem ToMmy waren die Aussetzer alle 4 - 6 Minuten für maximal 20 Sekunden.
Kannst du deine Grafik mal genauer analysieren?
Möglicherweise besteht das Problem beim OVMS noch immer und es ist bei mir nur noch nicht aufgefallen, weil es dort seltener auftritt?

Snorre schrieb: Möglicherweise besteht das Problem beim OVMS

Is there a monitor in OVMS where I can trace the charging power?

In the OVMS webui either in the live section of the status page or in the edriver BMS Monitor.

I was meaning if it's possible to have with OVMS a graphics like the one by Berthold.

@snorre. in welchem zeitlichen Abstand läd das Ladegreät (Gen2) den 12 V Akku wenn der Twizy steht.
ist es eventuell der gleiche Zeitabstand mit dem der Lader auf die 2000W zurückfällt.
mal geraten…..
Haben die zwei Vorgänge etwas miteinander zu tun, weil ein Prozessor beides Steuert.
Er kann aber immer nur eins machen. ? Weil der Prozessor kein Multitasking kann und stur sein Zeitgesteuertes Programm abarbeitet.?

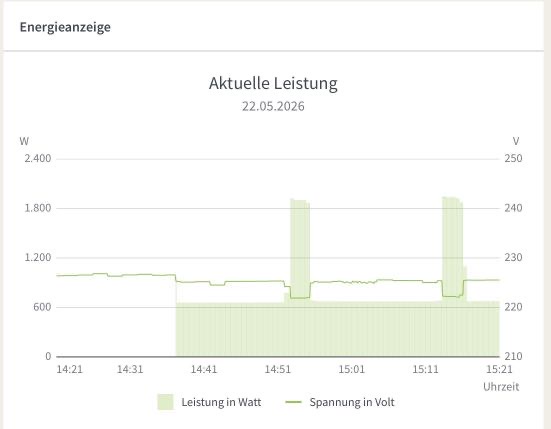

Hier habe ich einen neuen Ladevorgang gestartet.



Leider kann ich die Zeitachse im Diagramm nich feiner stellen

38 Minuten ... wie beim Stargate ... einfach zu merken

aber btw. wenn ich hin und wieder mal auf ca 1050W drossle, sehe ich keine "Ausschläge" in der PV Anlage - also kurzzeitig höhere Energieaufnahme, als einmalgestellt.
Habe das OVMS 3 drin.

Die Erhaltungsladung für die 12V Batterie hat in etwa einen 40 Minutenturnus.
34 Minuten Pause, 6 Minuten Nachladen.
Das schwankt auch wieder ein wenig in Abhängigkeit von den äußeren Umständen.
Einen Zusammenhang mit dem von dir dokumentierten Verhalten würde ich nahezu 100% ausschliessen, zumal während des regulären Ladevorgang keine Erhaltungsladung stattfindet, weil die 12V Batterie ebenso dauerhaft geladen wird wie der Antriebsakku.
Inzwischen bin ich doch gewaltig irritiert, weil sich das Intervall bei dir so von dem bei mir unterscheidet.
Das sieht für mich so aus, als würde bei dir die Ladeleistung gleich für mehrere Minuten außer Kontrolle geraten, und sich etwa alle 20 Minuten wiederholen.
Das deckt sich so gar nicht mit den bisherigen Erfahrungen.
Im Moment bin ich etwas ratlos.

Snorre schrieb: Das deckt sich so gar nicht mit den bisherigen Erfahrungen.

Today test: in my 2015 Twizy, with gen2 charger, spikes are exactly each 4 mins and 20 secs, and last around 40 secs.
If I reset (switch on/off) the ToM during the pause between spikes, next spike will follow at 4:20 after turning on.
To me it seems a sort of self-control of the charger: after a fixed time of forced under-current state, it tries to restore the "normal" level.
I want to try to change the current level of one step near the estimated time arrival of the next spike, and see if this reset in some way the timer.

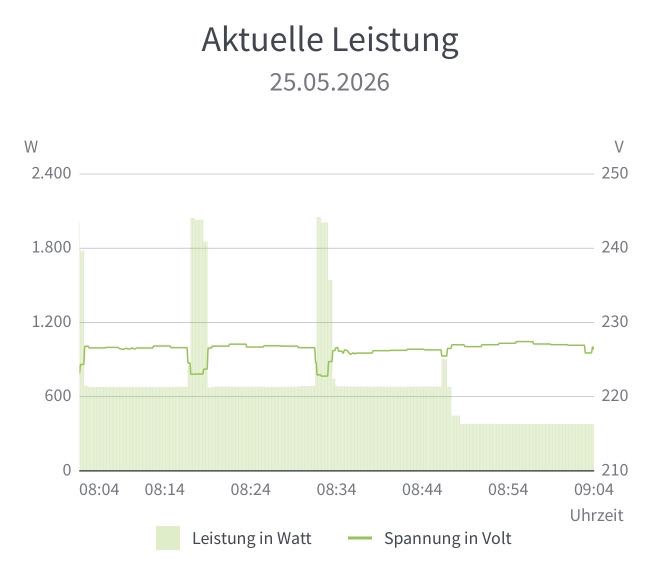

noch ein Log zum Laden mit Leistungsreduzierung.
Hier ist der Akku fast voll , das Ladegerät ist im Balacing angekommen und hat die Leistung auf ca. 300W runtergeregelt.



Jetzt kommt kein Anstieg auf max Leistung (no spike) das Ladegerät Balanciert mit konstant kleiner Leistung.

Delvecchio schrieb: I want to try to change the current level of one step near the estimated time arrival of the next spike, and see if this reset in some way the timer.

No luck: this attempt didn't work.
I also tried in the week-end to increase/decrease the frequency of the reduction of the charging level (it should be 10msec), without positive effects on spikes.
