(Big)TOM, MQTT und Homeassistant
- SaschaB
-
- Autor
- Fresh Boarder
-
- Beiträge: 10
- Dank erhalten: 25
04 Jul 2025 13:10 - 04 Jul 2025 13:12 #270187
von SaschaB
(Big)TOM, MQTT und Homeassistant
Hallo zusammen,
ich bräuchte mal Hilfe beim Tom und der Integration in Homeassistant.
Ich will den SOC in Homeassistant einlesen, um ihn dann an EVCC weiter zu senden.
Dazu habe ich mir im HA in der configuration.yaml einen MQTT Sensor angelegt.
- unique_id: twizy
name: "Twizy SoC"
state_topic: "ToM/TopicJson"
unit_of_measurement: "%"
value_template: "{{ value_json.SOC }}"
qos: 0
Das ganze funktioniert grundsätzlich auch. Mein Ladegerät scheint wohl irgendwann getauscht worden zu sein, ich sehe alle 35 Minuten das der Wert aktualisiert wird, also ein Twizy Ladegerät der neueren Generation, was alle 40 Minuten die 12V Batterie nachlädt.
Der Inhalt des kompletten JSON Topic sieht dann als Beispiel so aus:
{ "XXX": "255", "SOC": "97.8", "SOH": "100", "B-T": "", "M-T": "", "Tun": "", "kWh": "5.9", "Amp": "-0", "RPM": "", "Nm ": "", "FW ": "", "C01": "4.11", "C02": "4.11", "C03": "4.11", "C04": "4.11", "C05": "4.11", "C06": "4.11", "C07": "4.11", "C08": "4.11", "C09": "4.11", "C10": "4.12", "C11": "4.12", "C12": "4.11", "C13": "4.11", "C14": "4.12", "Pac": "57.50", "T01": "25", "T02": "25", "T03": "24", "T04": "24", "T05": "24", "T06": "25", "T07": "25", "Reg": "", "CLK": "", "FLP": "", "220": "", "CSt": "", "tAY": "", "B12": "", "PN1": "", "PN2": "", "KmT": "0.0", "KmR": "", "KmH": "", "SeT": "", "tKT": "", "tKR": "", "tTM": "", "tKW": "", "t10": "", "t01": "", "tMN": "", "tKH": "", "kW ": "-0.02", "CEt": "", "CdK": "", "C-T": "30", "CKw": "", "Min": "", "T-T": "", "Acc": "", "AnX": "", "AnY": "", "AnZ": "" }
Wenn ich allerdings nun den Twizy an die Wallbox anschließe, und das TOM eingeschaltet ist, bekommt mein Sensor in Homeassistant keine aktuellen Werte mehr. Im MQTT Explorer auf dem PC, oder auch im Mosquitto im Homeassistant sehe ich aber, das die Werte vom TOM weiterhin korrekt gesendet werden. Als Beispiel sieht der Inhalt des Topics dann so aus:
{ "XXX": "255", "SOC": "68.3", "SOH": "100", "B-T": "34.29", "M-T": "", "Tun": "", "kWh": "4.1", "Amp": "32", "RPM": "", "Nm ": "", "FW ": "", "C01": "4.01", "C02": "3.99", "C03": "4.00", "C04": "4.00", "C05": "4.00", "C06": "4.00", "C07": "4.00", "C08": "4.00", "C09": "4.01", "C10": "4.01", "C11": "4.01", "C12": "4.00", "C13": "4.00", "C14": "4.01", "Pac": "56.00", "T01": "35", "T02": "34", "T03": "34", "T04": "34", "T05": "34", "T06": "34", "T07": "35", "Reg": "", "CLK": " ", "FLP": "0", "220": "1", "CSt": "1", "tAY": "", "B12": "13.81", "PN1": "1", "PN2": "0", "KmT": "18103.5", "KmR": "42", "KmH": "0.0", "SeT": "", "tKT": "", "tKR": "", "tTM": "", "tKW": "", "t10": "", "t01": "", "tMN": "", "tKH": "", "kW ": "2.05", "CEt": "59", "CdK": "0.1", "C-T": "43", "CKw": "2.05", "Min": " 270", "T-T": "41.65", "Acc": "-0.04", "AnX": "0.39", "AnY": "-0.17", "AnZ": "-45.59" }
Mein Sensor in Homeassistant bleibt aber weiterhin auf dem Wert der zuletzt übertragen wurde, bevor die Ladung gestartet wurde. Nachdem die Ladung beendet ist, bekomme ich den aktuellen Wert wieder, sobald das TOM beim Laden der 12V startet.
Ich sehe einfach nicht, wo der Fehler liegen soll! Die Struktur des Topics hat sich doch nicht geändert?
Habt ihr eine Idee?
Gruß Sascha
ich bräuchte mal Hilfe beim Tom und der Integration in Homeassistant.
Ich will den SOC in Homeassistant einlesen, um ihn dann an EVCC weiter zu senden.
Dazu habe ich mir im HA in der configuration.yaml einen MQTT Sensor angelegt.
- unique_id: twizy
name: "Twizy SoC"
state_topic: "ToM/TopicJson"
unit_of_measurement: "%"
value_template: "{{ value_json.SOC }}"
qos: 0
Das ganze funktioniert grundsätzlich auch. Mein Ladegerät scheint wohl irgendwann getauscht worden zu sein, ich sehe alle 35 Minuten das der Wert aktualisiert wird, also ein Twizy Ladegerät der neueren Generation, was alle 40 Minuten die 12V Batterie nachlädt.
Der Inhalt des kompletten JSON Topic sieht dann als Beispiel so aus:
{ "XXX": "255", "SOC": "97.8", "SOH": "100", "B-T": "", "M-T": "", "Tun": "", "kWh": "5.9", "Amp": "-0", "RPM": "", "Nm ": "", "FW ": "", "C01": "4.11", "C02": "4.11", "C03": "4.11", "C04": "4.11", "C05": "4.11", "C06": "4.11", "C07": "4.11", "C08": "4.11", "C09": "4.11", "C10": "4.12", "C11": "4.12", "C12": "4.11", "C13": "4.11", "C14": "4.12", "Pac": "57.50", "T01": "25", "T02": "25", "T03": "24", "T04": "24", "T05": "24", "T06": "25", "T07": "25", "Reg": "", "CLK": "", "FLP": "", "220": "", "CSt": "", "tAY": "", "B12": "", "PN1": "", "PN2": "", "KmT": "0.0", "KmR": "", "KmH": "", "SeT": "", "tKT": "", "tKR": "", "tTM": "", "tKW": "", "t10": "", "t01": "", "tMN": "", "tKH": "", "kW ": "-0.02", "CEt": "", "CdK": "", "C-T": "30", "CKw": "", "Min": "", "T-T": "", "Acc": "", "AnX": "", "AnY": "", "AnZ": "" }
Wenn ich allerdings nun den Twizy an die Wallbox anschließe, und das TOM eingeschaltet ist, bekommt mein Sensor in Homeassistant keine aktuellen Werte mehr. Im MQTT Explorer auf dem PC, oder auch im Mosquitto im Homeassistant sehe ich aber, das die Werte vom TOM weiterhin korrekt gesendet werden. Als Beispiel sieht der Inhalt des Topics dann so aus:
{ "XXX": "255", "SOC": "68.3", "SOH": "100", "B-T": "34.29", "M-T": "", "Tun": "", "kWh": "4.1", "Amp": "32", "RPM": "", "Nm ": "", "FW ": "", "C01": "4.01", "C02": "3.99", "C03": "4.00", "C04": "4.00", "C05": "4.00", "C06": "4.00", "C07": "4.00", "C08": "4.00", "C09": "4.01", "C10": "4.01", "C11": "4.01", "C12": "4.00", "C13": "4.00", "C14": "4.01", "Pac": "56.00", "T01": "35", "T02": "34", "T03": "34", "T04": "34", "T05": "34", "T06": "34", "T07": "35", "Reg": "", "CLK": " ", "FLP": "0", "220": "1", "CSt": "1", "tAY": "", "B12": "13.81", "PN1": "1", "PN2": "0", "KmT": "18103.5", "KmR": "42", "KmH": "0.0", "SeT": "", "tKT": "", "tKR": "", "tTM": "", "tKW": "", "t10": "", "t01": "", "tMN": "", "tKH": "", "kW ": "2.05", "CEt": "59", "CdK": "0.1", "C-T": "43", "CKw": "2.05", "Min": " 270", "T-T": "41.65", "Acc": "-0.04", "AnX": "0.39", "AnY": "-0.17", "AnZ": "-45.59" }
Mein Sensor in Homeassistant bleibt aber weiterhin auf dem Wert der zuletzt übertragen wurde, bevor die Ladung gestartet wurde. Nachdem die Ladung beendet ist, bekomme ich den aktuellen Wert wieder, sobald das TOM beim Laden der 12V startet.
Ich sehe einfach nicht, wo der Fehler liegen soll! Die Struktur des Topics hat sich doch nicht geändert?
Habt ihr eine Idee?
Gruß Sascha
Letzte Änderung: 04 Jul 2025 13:12 von SaschaB.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- arg-was-weiss-denn-ich
-
- Fresh Boarder
-
- Beiträge: 41
- Dank erhalten: 42
04 Jul 2025 14:45 #270189
von arg-was-weiss-denn-ich
Twizy 80/85kkm 2013
ToDo List:
- Bremsen Vorne
- Bremsen Hinten
- Handschuhfachschloss Riegel
- Frontmaske Befestigungen
- Motor -> Getriebe thingy
- Akkus warten auf die TC box
(Big)TOM, MQTT und Homeassistant
hmm macht TOM QoS Dinge?
Sone faellt mir nichts ein, sorry.
Sone faellt mir nichts ein, sorry.
Twizy 80/85kkm 2013
ToDo List:
- Bremsen Hinten
- Handschuhfachschloss Riegel
- Frontmaske Befestigungen
- Motor -> Getriebe thingy
- Akkus warten auf die TC box

Folgende Benutzer bedankten sich: SaschaB
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- SaschaB
-
- Autor
- Fresh Boarder
-
- Beiträge: 10
- Dank erhalten: 25
04 Jul 2025 17:31 #270193
von SaschaB
(Big)TOM, MQTT und Homeassistant
Danke für deine Überlegungen.
Aber das ist/war es nicht. Hab es schon mit und ohne versucht. Auch wenn ich das qos weglasse bleibt das Verhalten gleich
Aber das ist/war es nicht. Hab es schon mit und ohne versucht. Auch wenn ich das qos weglasse bleibt das Verhalten gleich
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Delvecchio
-
- Pro Boarder
-
- Fabio java
- Beiträge: 671
- Dank erhalten: 1123
04 Jul 2025 17:46 - 04 Jul 2025 17:47 #270194
von Delvecchio
(Big)TOM, MQTT und Homeassistant
If I'm not wrong, Ulli-et-Tom and PriusTwizy already integrated their ToMs in Home assistant.
I hope they will read this topic and give you some tips.
If you receive the payload with other app, it should be a problem of HA configuration.
ToM side, the code function which sends the payload during charging or driving is the same.
I hope they will read this topic and give you some tips.
If you receive the payload with other app, it should be a problem of HA configuration.
ToM side, the code function which sends the payload during charging or driving is the same.
Letzte Änderung: 04 Jul 2025 17:47 von Delvecchio.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Delvecchio
-
- Pro Boarder
-
- Fabio java
- Beiträge: 671
- Dank erhalten: 1123
05 Jul 2025 00:35 #270204
von Delvecchio
(Big)TOM, MQTT und Homeassistant
Just an idea: the main difference between the two payloads is their legth.
May be the second overflows.
May be the second overflows.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Ulli-et-Tom
-
- Platinum Boarder
-
- Beiträge: 2517
- Dank erhalten: 1829
05 Jul 2025 22:13 - 05 Jul 2025 22:14 #270224
von Ulli-et-Tom
Yes
Ich nutze allerdings das OVMS als Integartion.

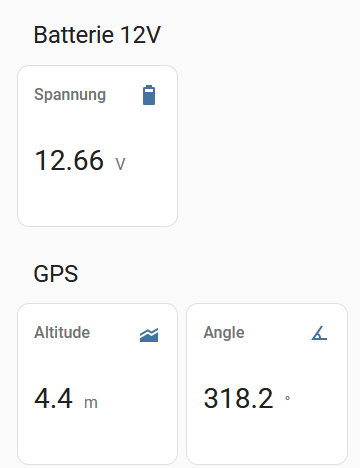

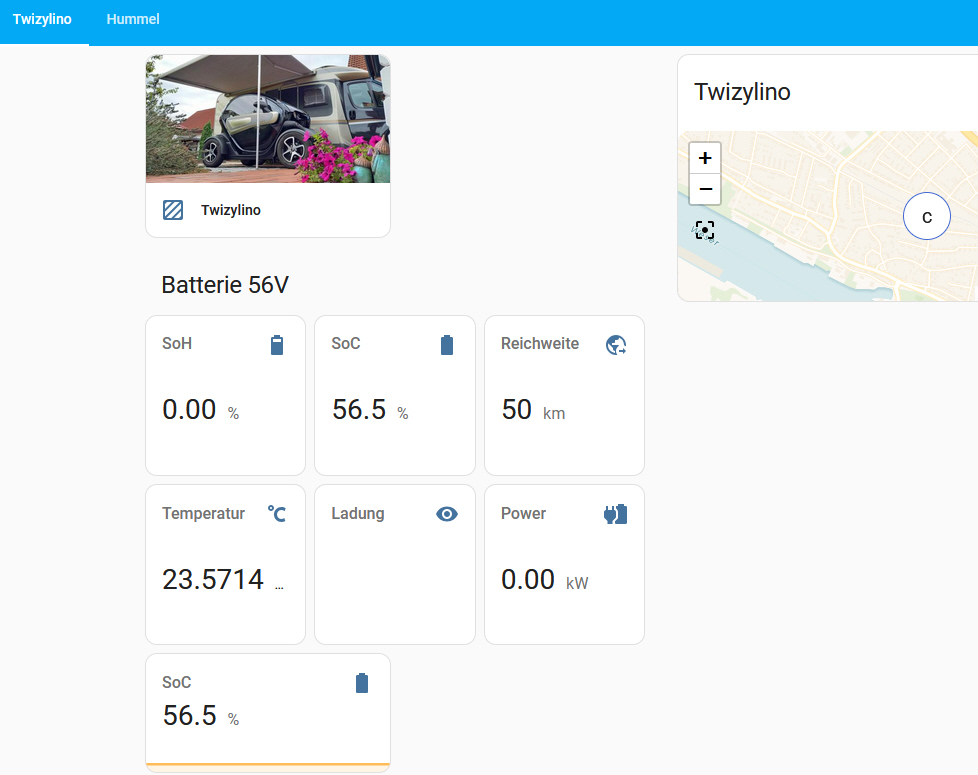

Aktuell sieht es bei uns so aus:
Und hier der Code:
command_line :
- sensor:
scan_interval: 60
name: car_charging-twizylino
unique_id: "car_charging_twizyXXXXXX"
command: |-
username='XXXXXX'; password='XXXXXX'; vehicleid='XXXXXX'; ip='https://ovms.dexters-web.de:6869';\
c=$(curl -X GET -sc - "$ip/api/cookie?username=$username&password=$password" -o /dev/null);\
echo "${c}" | curl -X GET -sb - "$ip/api/status/$vehicleid"
value_template: "{{ value_json.chargestate }}"
json_attributes:
- soc
- soh
- vehicle12v_current
- chargepower
- chargekwh
- temperature_cabin
- temperature_battery
- charging
- charge_estimate
- chargeduration
- estimatedrange
- chargetype
- speed
- odometer
- sensor:
scan_interval: 60
name: charge_info_twizylino
unique_id: "charge_info_twizyXXXXX"
command: |-
username='XXXXXXX'; password='XXXXXX'; vehicleid='XXXXXXX'; ip='https://ovms.dexters-web.de:6869';\
c=$(curl -X GET -sc - "$ip/api/cookie?username=$username&password=$password" -o /dev/null);\
echo "${c}" | curl -X GET -sb - "$ip/api/charge/$vehicleid"
value_template: "{{ value_json.chargepower }}"
json_attributes:
- linevoltage
- battvoltage
- chargecurrent
- chargepower
- chargetype
- chargestate
- soc
- units
- idealrange
- estimatedrange
- mode
- chargelimit
- chargeduration
- chargeb4
- chargekwh
- chargesubstate
- chargetimermode
- chargestarttime
- chargetimerstale
- cac100
- soh
- charge_etr_full
- charge_etr_limit
- charge_limit_range
- charge_limit_soc
- cooldown_active
- cooldown_tbattery
- cooldown_timelimit
- charge_estimate
- charge_etr_range
- charge_etr_soc
- idealrange_max
- cp_dooropen
- pilotpresent
- charging
- caron
- temperature_pem
- temperature_motor
- temperature_battery
- temperature_charger
- temperature_ambient
- temperature_cabin
- carawake
- staletemps
- staleambient
- charging_12v
- vehicle12v
- vehicle12v_ref
- vehicle12v_current
- sensor:
scan_interval: 60
name: car_location-twizylino
unique_id: "car_location_twizyXXXXX"
command: |-
username='XXXXXX'; password='XXXXXXX'; vehicleid='XXXXXXX'; ip='https://ovms.dexters-web.de:6869';\
c=$(curl -X GET -sc - "$ip/api/cookie?username=$username&password=$password" -o /dev/null);\
echo "${c}" | curl -X GET -sb - "$ip/api/location/$vehicleid"
value_template: "{{ value_json.location }}"
json_attributes:
- altitude
- direction
- drivemode
- energyrecd
- energyused
- gpslock
- invefficiency
- invpower
- latitude
- longitude
- power
- speed
- stalegps
- tripmeter
LG Tom
Twizylino 08-2012 I ToM I OVMS V3 I V:145/70R13 I H:145/80R13 I Alu I TfL I Zusatzlager I 10,5kWh Akku
Twizy(Hummel) Cargo 08-2015 I ToM I OVMS V3 I V:145/70R13 I H:145/80R13 I Alu I TfLI Zusatzlager I 10,5kWh Akku
tcb-info[at]web.de
Threema: MJRBDTEE
RTT2022 Nr.18
RTT2025 Nr.xx
(Big)TOM, MQTT und Homeassistant
Delvecchio schrieb: If I'm not wrong, Ulli-et-Tom and PriusTwizy already integrated their ToMs in Home assistant.
I hope they will read this topic and give you some tips.
Yes

Ich nutze allerdings das OVMS als Integartion.
Aktuell sieht es bei uns so aus:
Und hier der Code:
command_line :
- sensor:
scan_interval: 60
name: car_charging-twizylino
unique_id: "car_charging_twizyXXXXXX"
command: |-
username='XXXXXX'; password='XXXXXX'; vehicleid='XXXXXX'; ip='https://ovms.dexters-web.de:6869';\
c=$(curl -X GET -sc - "$ip/api/cookie?username=$username&password=$password" -o /dev/null);\
echo "${c}" | curl -X GET -sb - "$ip/api/status/$vehicleid"
value_template: "{{ value_json.chargestate }}"
json_attributes:
- soc
- soh
- vehicle12v_current
- chargepower
- chargekwh
- temperature_cabin
- temperature_battery
- charging
- charge_estimate
- chargeduration
- estimatedrange
- chargetype
- speed
- odometer
- sensor:
scan_interval: 60
name: charge_info_twizylino
unique_id: "charge_info_twizyXXXXX"
command: |-
username='XXXXXXX'; password='XXXXXX'; vehicleid='XXXXXXX'; ip='https://ovms.dexters-web.de:6869';\
c=$(curl -X GET -sc - "$ip/api/cookie?username=$username&password=$password" -o /dev/null);\
echo "${c}" | curl -X GET -sb - "$ip/api/charge/$vehicleid"
value_template: "{{ value_json.chargepower }}"
json_attributes:
- linevoltage
- battvoltage
- chargecurrent
- chargepower
- chargetype
- chargestate
- soc
- units
- idealrange
- estimatedrange
- mode
- chargelimit
- chargeduration
- chargeb4
- chargekwh
- chargesubstate
- chargetimermode
- chargestarttime
- chargetimerstale
- cac100
- soh
- charge_etr_full
- charge_etr_limit
- charge_limit_range
- charge_limit_soc
- cooldown_active
- cooldown_tbattery
- cooldown_timelimit
- charge_estimate
- charge_etr_range
- charge_etr_soc
- idealrange_max
- cp_dooropen
- pilotpresent
- charging
- caron
- temperature_pem
- temperature_motor
- temperature_battery
- temperature_charger
- temperature_ambient
- temperature_cabin
- carawake
- staletemps
- staleambient
- charging_12v
- vehicle12v
- vehicle12v_ref
- vehicle12v_current
- sensor:
scan_interval: 60
name: car_location-twizylino
unique_id: "car_location_twizyXXXXX"
command: |-
username='XXXXXX'; password='XXXXXXX'; vehicleid='XXXXXXX'; ip='https://ovms.dexters-web.de:6869';\
c=$(curl -X GET -sc - "$ip/api/cookie?username=$username&password=$password" -o /dev/null);\
echo "${c}" | curl -X GET -sb - "$ip/api/location/$vehicleid"
value_template: "{{ value_json.location }}"
json_attributes:
- altitude
- direction
- drivemode
- energyrecd
- energyused
- gpslock
- invefficiency
- invpower
- latitude
- longitude
- power
- speed
- stalegps
- tripmeter
LG Tom
Twizylino 08-2012 I ToM I OVMS V3 I V:145/70R13 I H:145/80R13 I Alu I TfL I Zusatzlager I 10,5kWh Akku
Twizy(Hummel) Cargo 08-2015 I ToM I OVMS V3 I V:145/70R13 I H:145/80R13 I Alu I TfLI Zusatzlager I 10,5kWh Akku
tcb-info[at]web.de
Threema: MJRBDTEE
RTT2022 Nr.18
RTT2025 Nr.xx
Letzte Änderung: 05 Jul 2025 22:14 von Ulli-et-Tom.
Folgende Benutzer bedankten sich: SaschaB
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- arg-was-weiss-denn-ich
-
- Fresh Boarder
-
- Beiträge: 41
- Dank erhalten: 42
06 Jul 2025 06:20 #270228
von arg-was-weiss-denn-ich
Twizy 80/85kkm 2013
ToDo List:
- Bremsen Vorne
- Bremsen Hinten
- Handschuhfachschloss Riegel
- Frontmaske Befestigungen
- Motor -> Getriebe thingy
- Akkus warten auf die TC box
(Big)TOM, MQTT und Homeassistant
I'm using OVMS too... so more wild guesses
Since MQTT messages be up to 256MB I do not think it's a size issue
I'm assume you're using the HA MQTT Addon Mosquitto broker, it has logs, but I do not think you find anything there, because you said the MQTT Explorer shows the payload correctly.
Maybe in the HA logs? homeassistant.local:8123/config/logs ?
and this is just my OCD pls use the code tag to post code

Since MQTT messages be up to 256MB I do not think it's a size issue
I'm assume you're using the HA MQTT Addon Mosquitto broker, it has logs, but I do not think you find anything there, because you said the MQTT Explorer shows the payload correctly.
Maybe in the HA logs? homeassistant.local:8123/config/logs ?
and this is just my OCD pls use the code tag to post code

nice:
- formated: code
like: yaml
Twizy 80/85kkm 2013
ToDo List:
- Bremsen Hinten
- Handschuhfachschloss Riegel
- Frontmaske Befestigungen
- Motor -> Getriebe thingy
- Akkus warten auf die TC box

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
