[Twiz O'Meter] Show us your ToM. Just video & photo ...
20 Nov 2024 20:45 - 20 Nov 2024 20:47 #263434
von Akku61
Viele Grüße, Andreas
Twizy color 08-2012 | Twizy Sport 04-2015 | Panoramadach | ToM Twiz ‘o meter | Heckfolien | Schmutzfänger
Tesla Model 3 - long-range, Heckantrieb | PV-Strom | www.green-planet-energy.de
[Twiz O'Meter] Show us your ToM. Just video & photo ...

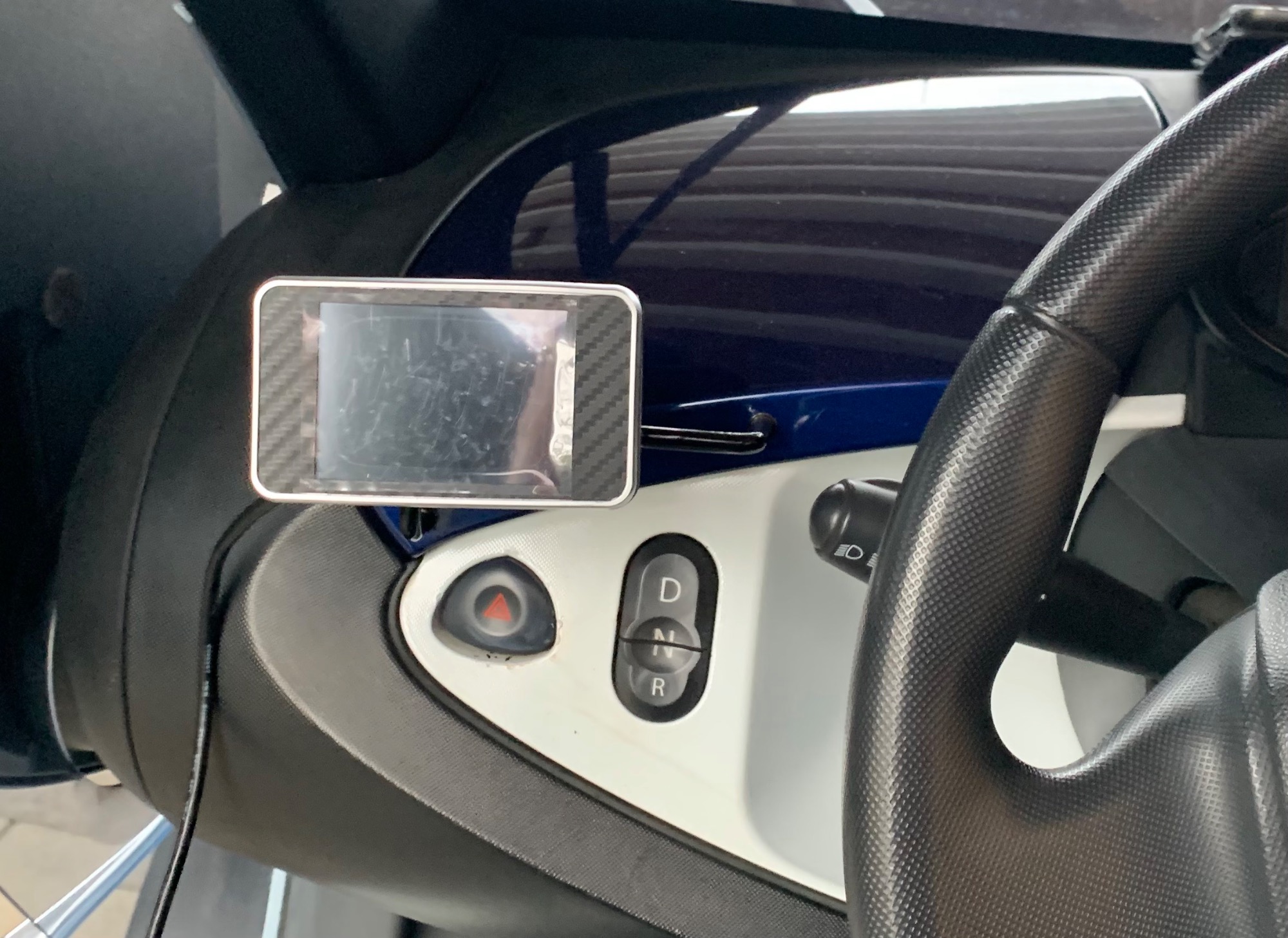

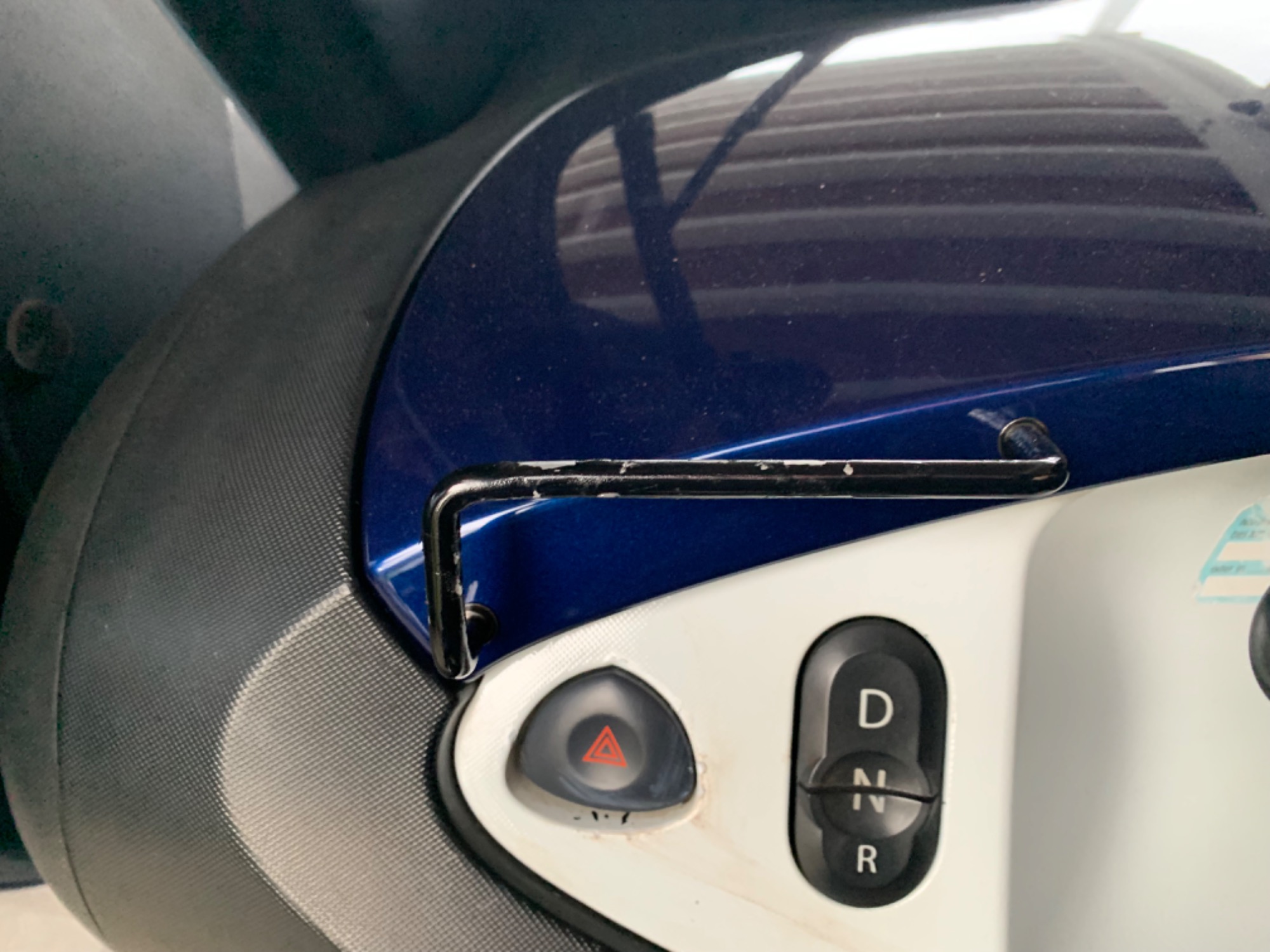

Ich habe mein ToM an den Twizgriff vom Twizplay montiert.

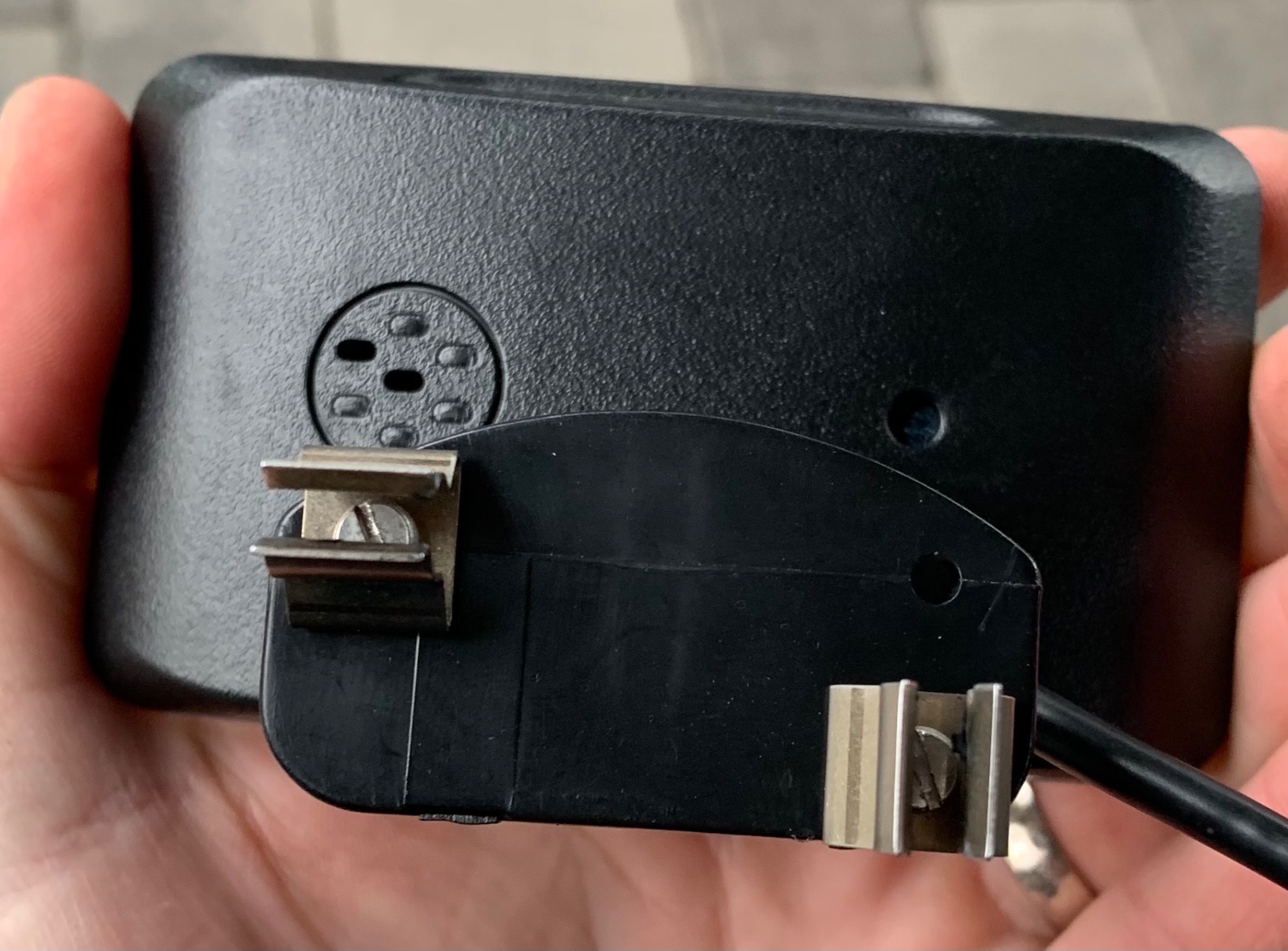

Dafür die Klemmen an den Halter vom ToM geschraubt…
… und dann auf den Twizgriff gedrückt.
Das Kabel habe ich anschließend in das Handschuhfach geführt und durch die Öffnung das OBD-Steckers geführt, der jetzt mit dem Stecker des ToM unterhalb des Handschuhfaches liegt.
Jetzt muss ich mich erst mal in die Bedienung des ToM einlesen.
Dafür die Klemmen an den Halter vom ToM geschraubt…
… und dann auf den Twizgriff gedrückt.
Das Kabel habe ich anschließend in das Handschuhfach geführt und durch die Öffnung das OBD-Steckers geführt, der jetzt mit dem Stecker des ToM unterhalb des Handschuhfaches liegt.
Jetzt muss ich mich erst mal in die Bedienung des ToM einlesen.
Viele Grüße, Andreas
Twizy color 08-2012 | Twizy Sport 04-2015 | Panoramadach | ToM Twiz ‘o meter | Heckfolien | Schmutzfänger
Tesla Model 3 - long-range, Heckantrieb | PV-Strom | www.green-planet-energy.de
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
10 Mär 2025 11:57 #266826
von Austrotwizy
[Twiz O'Meter] Show us your ToM. Just video & photo ...
Ich habe eine glaube ich ganz gute Lösung für die Befestigung des ToM am Amaturenbrett und die Verkabelung des OBD-Kabels gefunden:

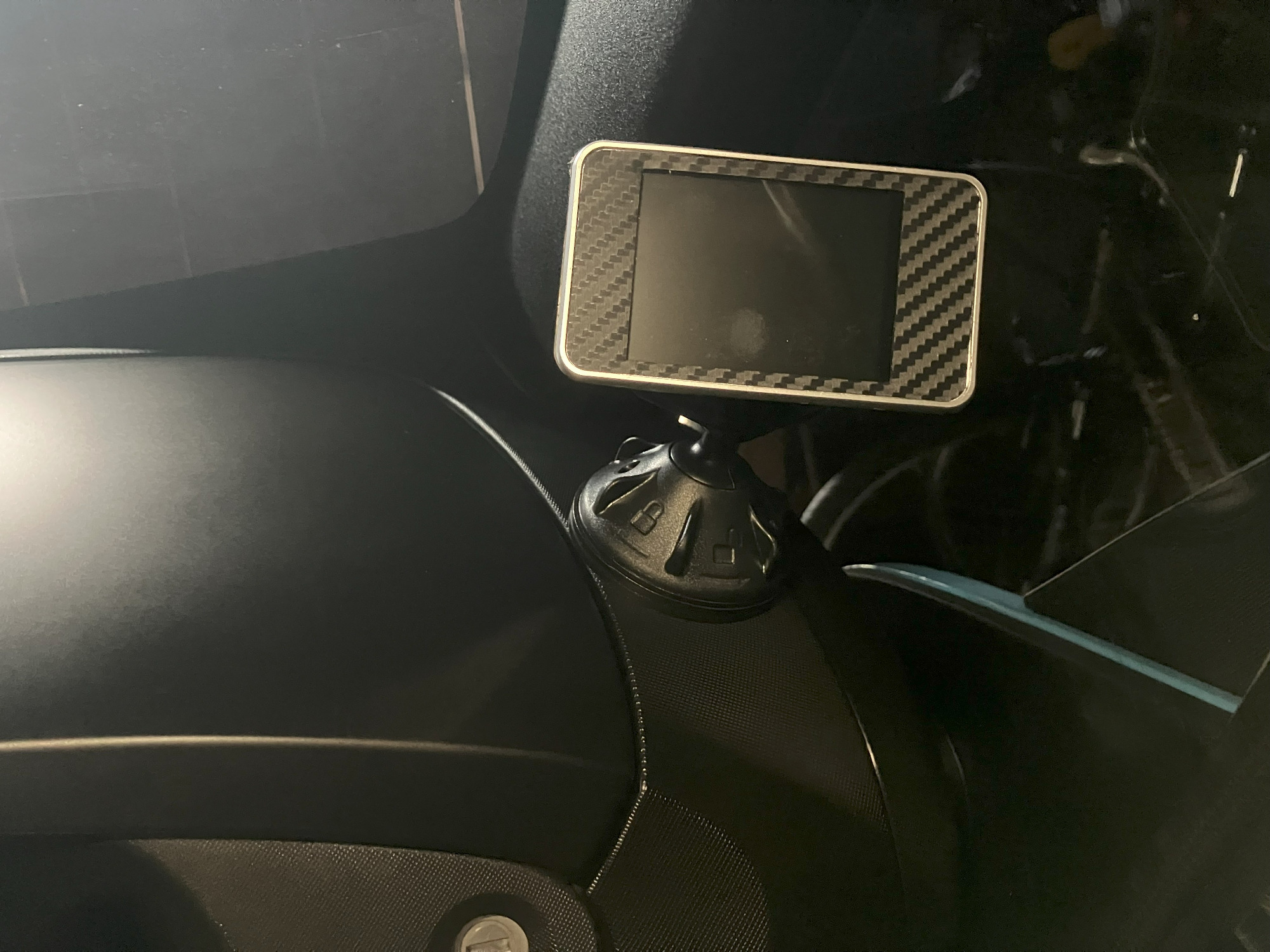

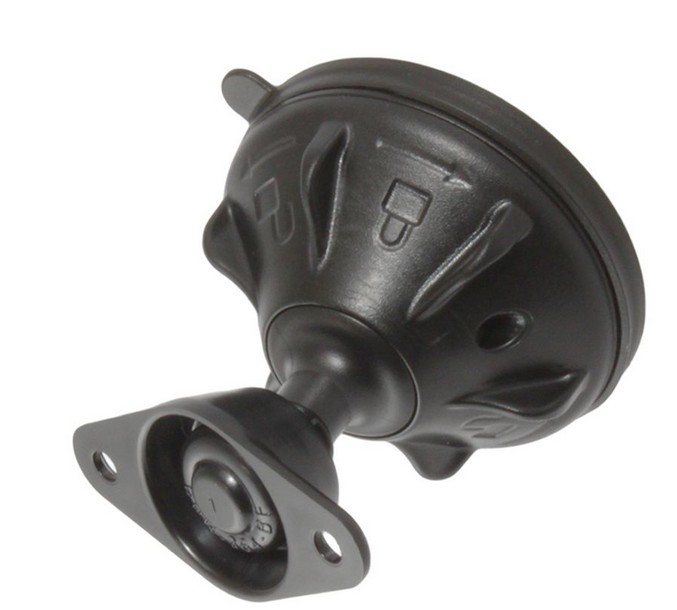

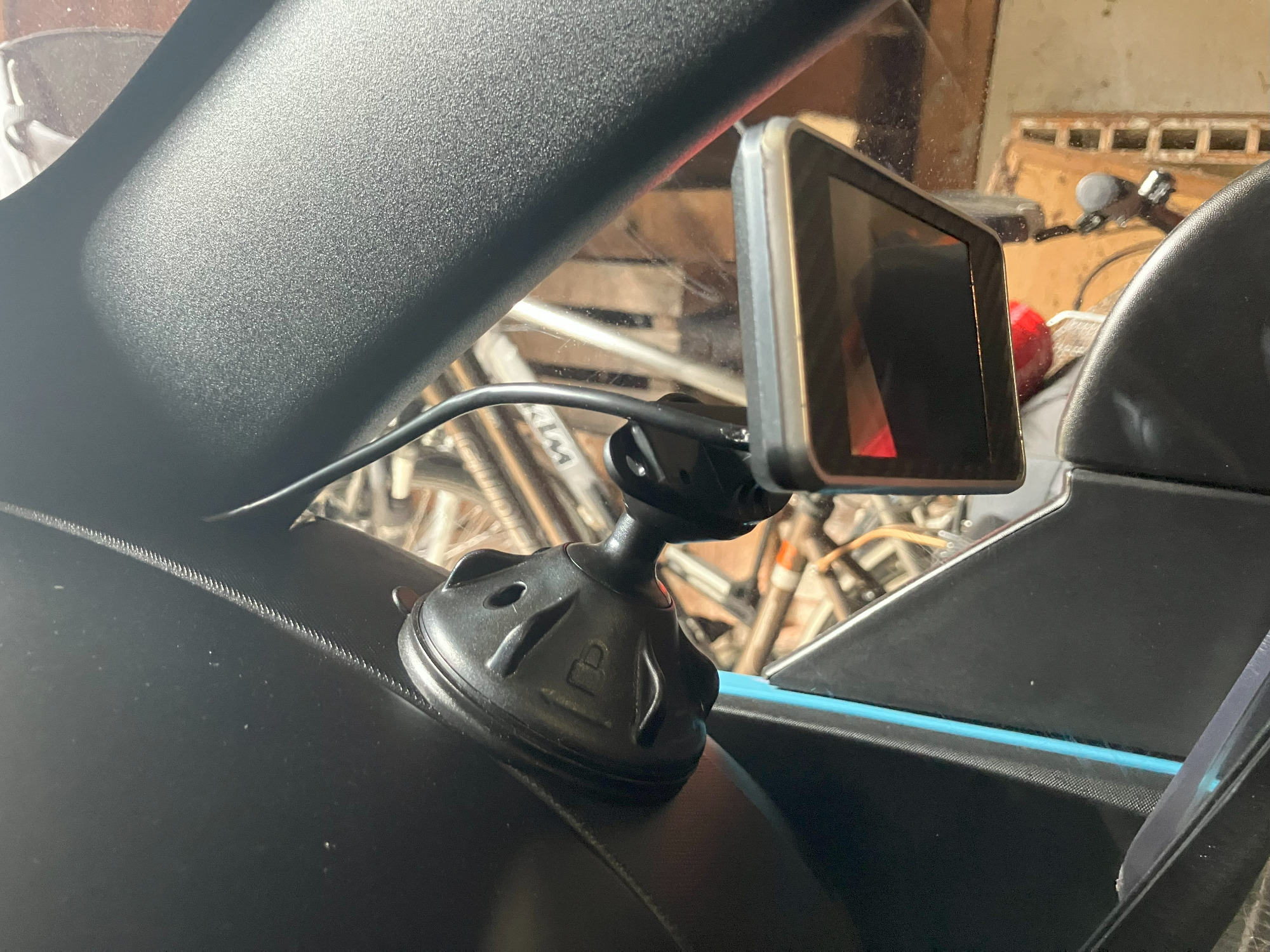

1) Befestigung mittels einer Saugnapfhalterung von RAM, die eine kleine bewegliche rautenförmige Montageplatte aufweist.
Auf diese Platte habe ich die Montageplatte des ToM mittels des beigefügten doppelseitigen Klebepads geklebt. Die Saugnapfhalterung ist bei mir rechts vom rechten Handschuhfach platziert.
![IMG_5637[1].jpeg](/attachment/38713)
![IMG_5642[1].jpeg](/attachment/38714)

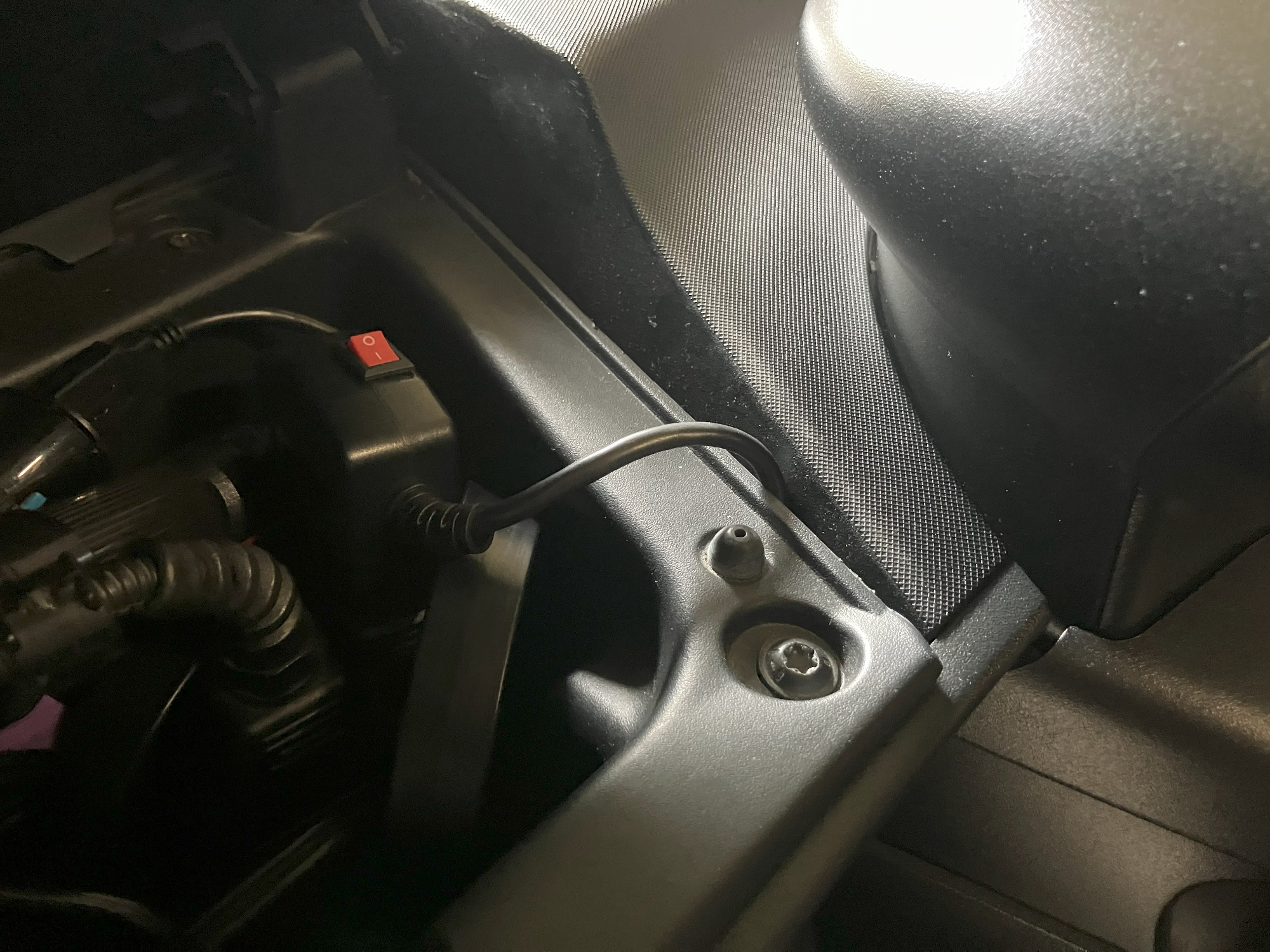

2) OBD Stecker des ToM ins linke Handschuhfach bringen: Auch keine Zauberei. Zwischen dem Handschuhfachbehälter und der Halterung des Amaturenbrettes auf dem der Behälter mit 4 Schrauben befestigt ist, ist genug Platz, um das OBD Kabel durchzuführen. Es gibt etwas oberhalb des Gewindes an der rechten unteren Ecke der Handschuhfachhalterung sogar eine kleine Einbuchtung, in die das Kabel gelegt werden kann.
![IMG_5641[2].jpeg](/attachment/38715)
1) Befestigung mittels einer Saugnapfhalterung von RAM, die eine kleine bewegliche rautenförmige Montageplatte aufweist.
Auf diese Platte habe ich die Montageplatte des ToM mittels des beigefügten doppelseitigen Klebepads geklebt. Die Saugnapfhalterung ist bei mir rechts vom rechten Handschuhfach platziert.
2) OBD Stecker des ToM ins linke Handschuhfach bringen: Auch keine Zauberei. Zwischen dem Handschuhfachbehälter und der Halterung des Amaturenbrettes auf dem der Behälter mit 4 Schrauben befestigt ist, ist genug Platz, um das OBD Kabel durchzuführen. Es gibt etwas oberhalb des Gewindes an der rechten unteren Ecke der Handschuhfachhalterung sogar eine kleine Einbuchtung, in die das Kabel gelegt werden kann.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
11 Apr 2025 11:27 #267828
von PriusTwizy
2020 Twizy 80 with Korea windows. I have a Twiz'O'meter which is connected to my Home Assistant. I have a type 2 adapter and a CEE adapter so I can charge everywhere. I can read and understand German pretty well, but I can't write it
So please feel free to reply in German to my English posts.
[Twiz O'Meter] Show us your ToM. Just video & photo ...

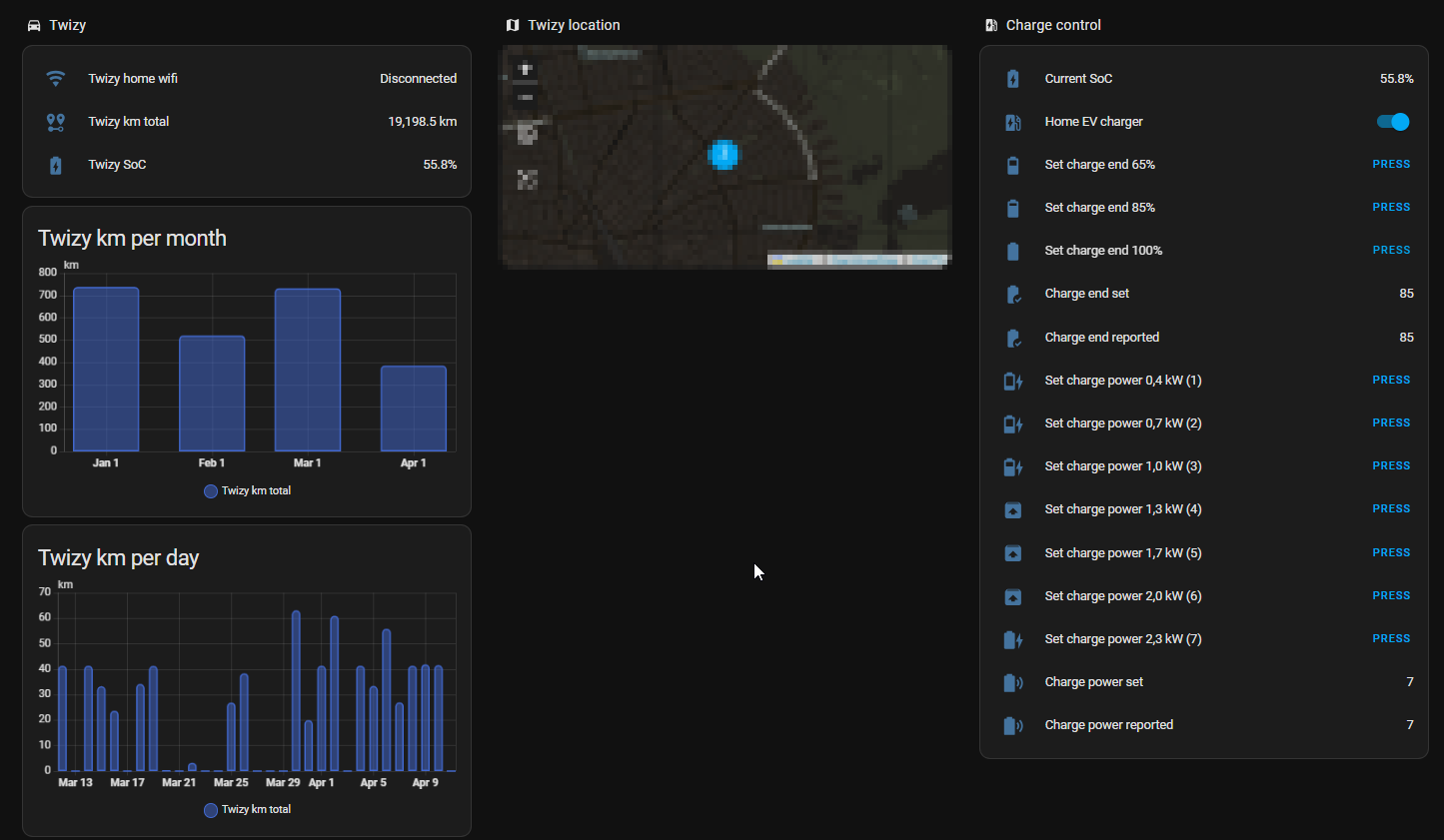

I've been tinkering for a while with my ToM in combination with Home Assistant, and over time I've built a dashboard in HA where I can display data from the ToM, and set the charging parameters:
If someone wants more information about how I connected and configured all this, I can write a howto. It'll be in English though
If someone wants more information about how I connected and configured all this, I can write a howto. It'll be in English though
2020 Twizy 80 with Korea windows. I have a Twiz'O'meter which is connected to my Home Assistant. I have a type 2 adapter and a CEE adapter so I can charge everywhere. I can read and understand German pretty well, but I can't write it
So please feel free to reply in German to my English posts.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
11 Apr 2025 12:43 #267830
von Delvecchio
[Twiz O'Meter] Show us your ToM. Just video & photo ...
Wonderful!
Me, of course.PriusTwizy schrieb: If someone wants more information about how I connected and configured all this, I can write a howto. It'll be in English though
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
11 Apr 2025 20:15 - 11 Apr 2025 20:15 #267847
von Akku61
STATISTICS!
for sure I‘m very interested! I still do my statistics in Excel
Viele Grüße, Andreas
Twizy color 08-2012 | Twizy Sport 04-2015 | Panoramadach | ToM Twiz ‘o meter | Heckfolien | Schmutzfänger
Tesla Model 3 - long-range, Heckantrieb | PV-Strom | www.green-planet-energy.de
[Twiz O'Meter] Show us your ToM. Just video & photo ...
PriusTwizy schrieb: If someone wants more information about how I connected and configured all this, I can write a howto. It'll be in English though
STATISTICS!
for sure I‘m very interested! I still do my statistics in Excel
