24 Okt 2016 19:39 #117091 von Pfälzer68
Fußgängerwarnton
Hi.

Da es mich heute eher beim nachschauen unter dem T wegspülen würde... ist der "Lautsprecher" des Fußgänger PiouPiou ein ebensolcher oder ist das eine komplette "Sirene" mit eingebauter Elektronik?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6947
  • Dank erhalten: 2167
24 Okt 2016 19:49 - 24 Okt 2016 19:52 #117092 von BinKino
Fußgängerwarnton
Soweit ich das jetzt mitbekommen habe, ist das eine eigenständige Box.

www.twizy-forum.de/zubehoer-twizy/17867-...reck-jetzt-hoert-man-mich?start=10#18650

Das Schaltsignal vom Lenkstockschalter will ich noch anderweitig verwenden, das Gedudel brauch kein Mensch.
Ist afaik eh ne optionale Sache, also keine Pflicht der Dudelsack?

Sitzt da unten auch gut erreichbar, theoretisch einfach abziehen und zu einer NSL oder vor zu NSW führen :D
hab nur noch keine gelben LED NSW gefunden, die auch erlaubt wären :P

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<
Letzte Änderung: 24 Okt 2016 19:52 von BinKino.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • LumiaNutzer
  • LumiaNutzers Avatar
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 158
  • Dank erhalten: 37
24 Okt 2016 21:00 #117097 von LumiaNutzer
Fußgängerwarnton
Das hatte Ich auch vor. Bin aber der Meinung das da 3 Kabel ranngehen.

Clemens

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6947
  • Dank erhalten: 2167
24 Okt 2016 22:01 #117108 von BinKino
Fußgängerwarnton
eegal :D
Auch bei 3 Kabel .. man muss nur die +12V und Masse haben.
Notfalls greife ich es doch direkt nachm Lenkstockschalter, nach der Steckverbindung ab.
Hatte ja auch schon überlegt, einen Hebel vom Megane o.ä. einzubauen.
Sollte theoretisch ja gehen, hätte man zwei Schaltstufen (NSL und NSW, wobei ich die lieber getrennt hätte, nicht nacheinander zu schalten, nervte mich schon im Megane ph1)

Bei dem trüben und nassen Wetter und unseren schrottigen Straßen mit den billigsten Fahrbahnmarkierungen, sind gelbe NSW echt ein Segen.

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • e-Maxx
  • e-Maxxs Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Ich lade schließlich auch mein iPhone
  • Beiträge: 42
  • Dank erhalten: 43
26 Okt 2016 12:51 - 26 Okt 2016 13:02 #117193 von e-Maxx
Fußgängerwarnton
Da ich sowieso vorhabe, das Gepiepse mit dem Brummen der Zoe zu tauschen, habe ich kurzerhand das Teil ausgebaut.

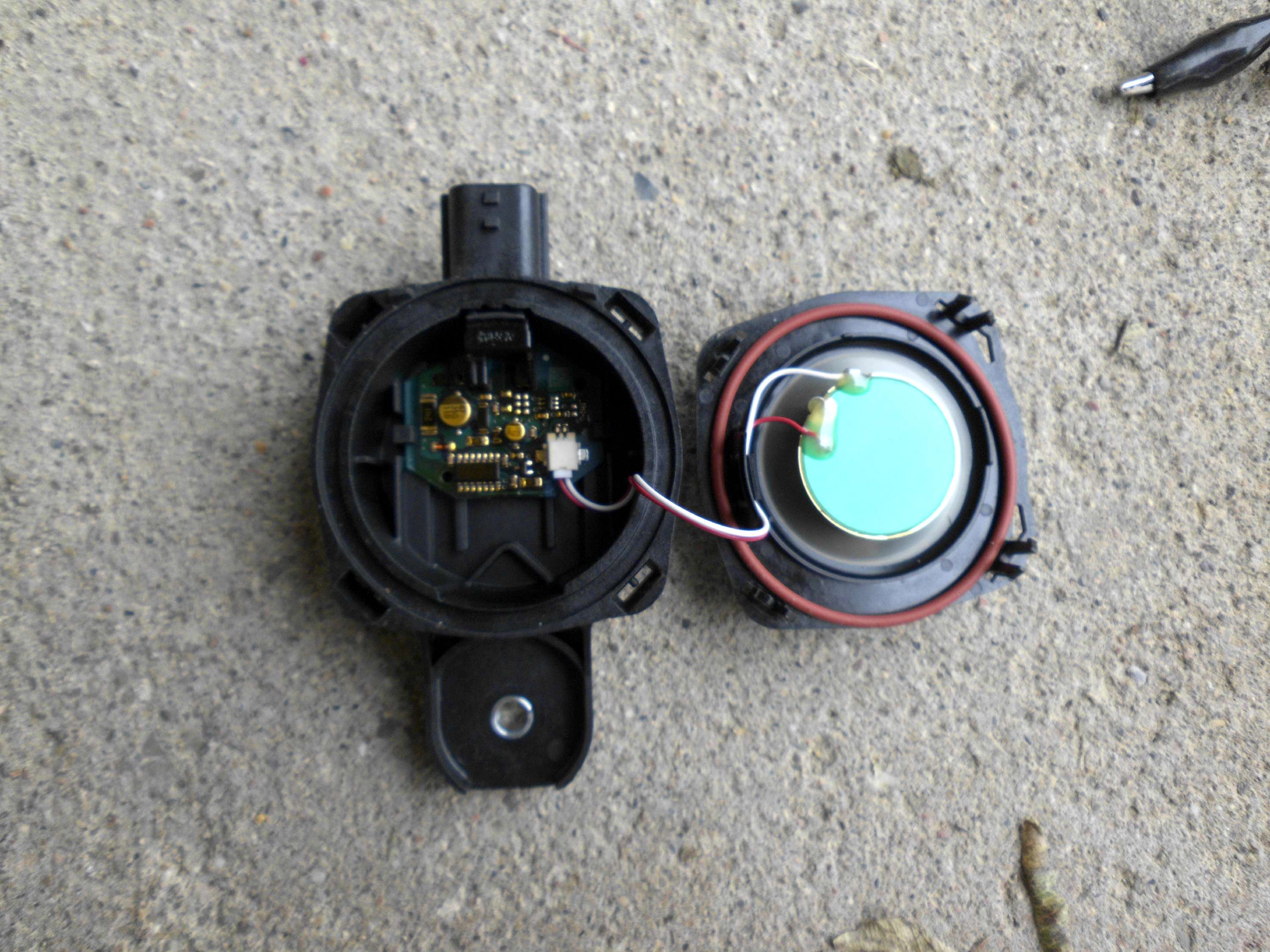

Viel Elektronik steckt da allerdings nicht drin, Piezo und Treiber.
Das Kabel (nur zwei Adern) kommt angenehmer Weise mit -12V Dauermasse (von der Karosserie) und +12V (geschaltet vom Drehschalter), abgesichert ist das ganze wohl mit 3A (bin mir allerdings nicht ganz sicher).
Zum TÜV, nach der letzten HU direkt nachgefragt, die Antwort: "Der Warntongeber ist kein relevantes Bauteil, Sie können den Ton ändern oder abstellen, das ist Ihnen überlassen." - TÜV Ende.

Mit freundlichen Grüßen
e-Maxx

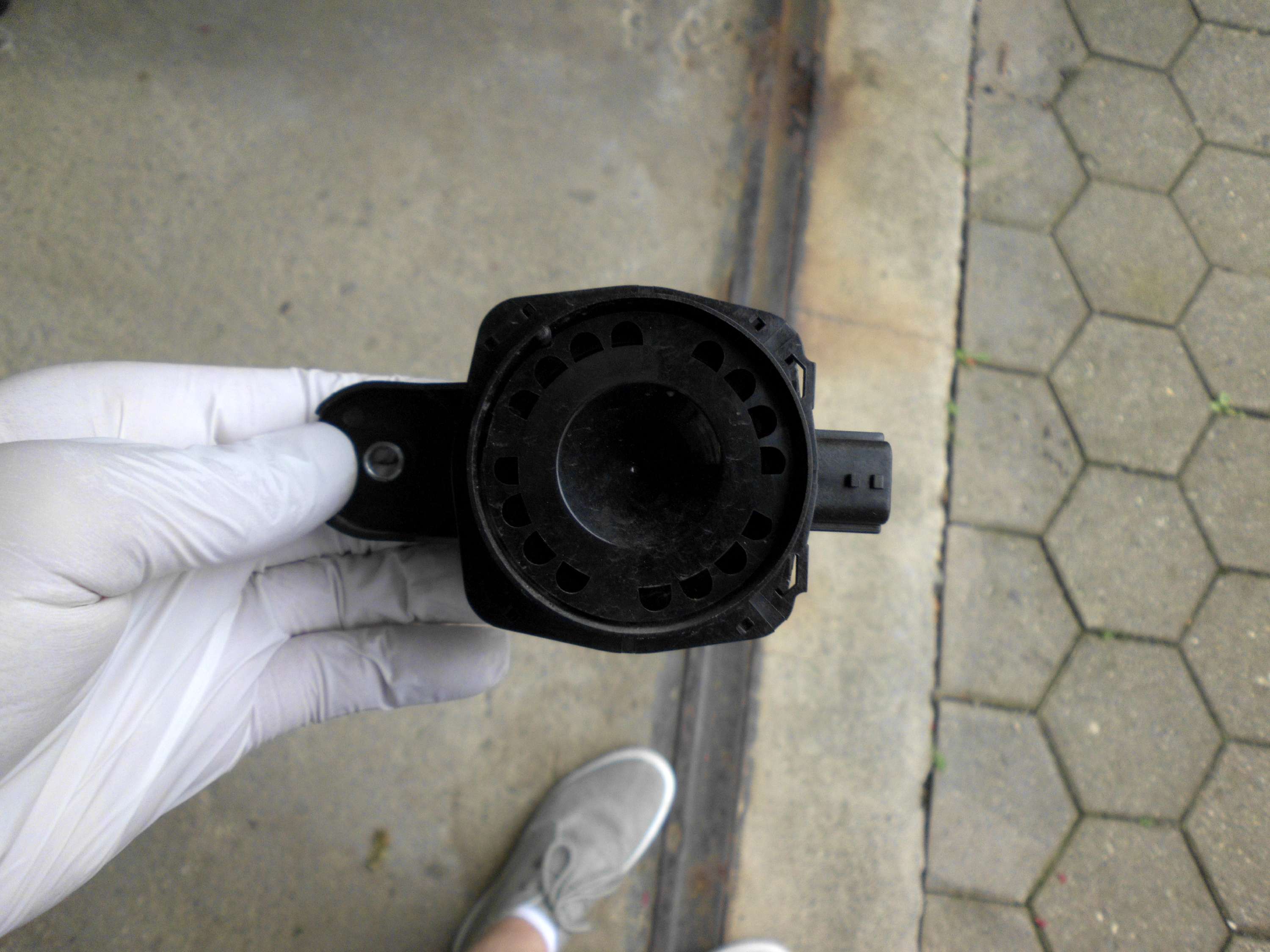

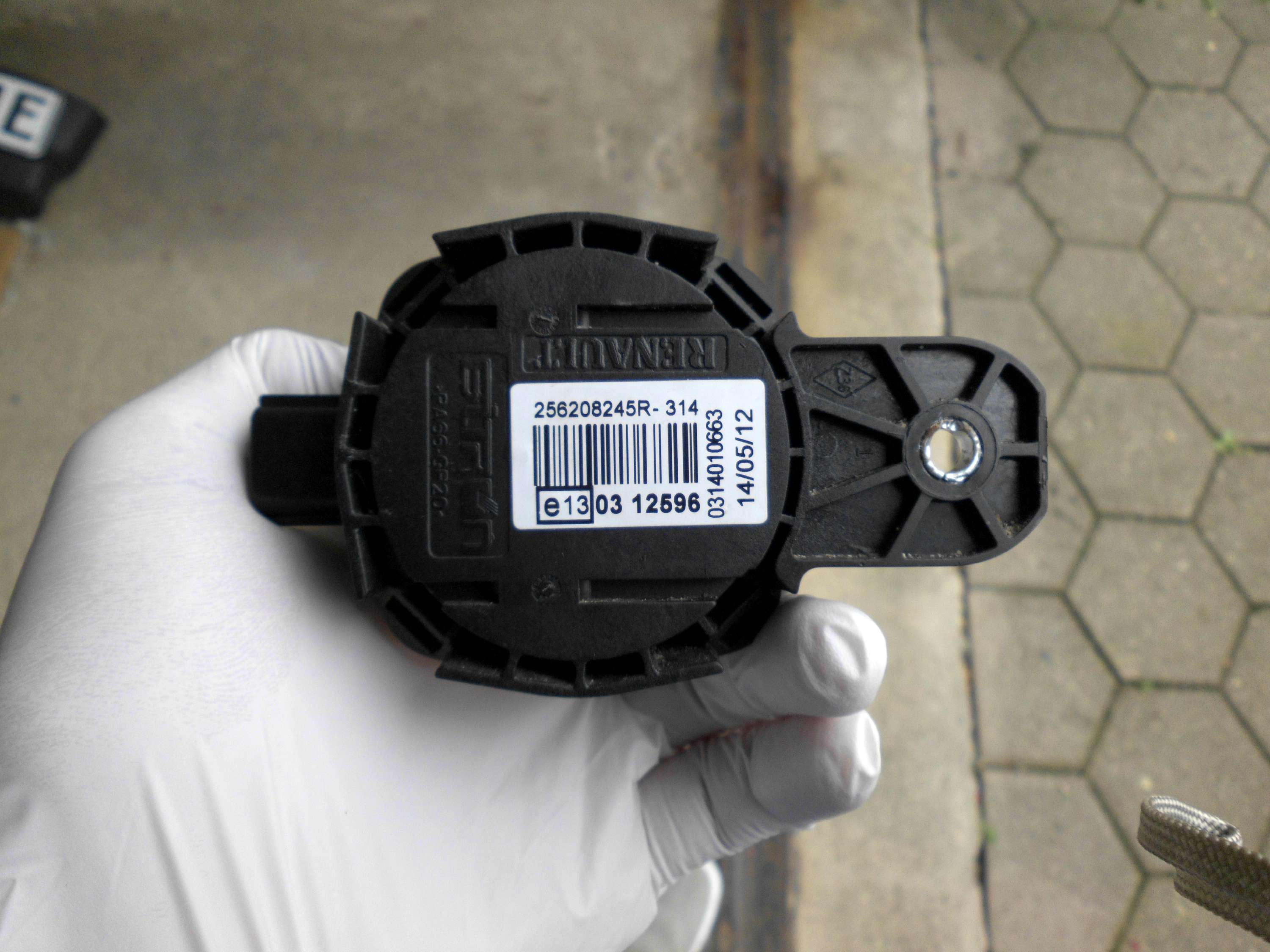

Hier ein paar Bilder des Warntongebers nach dem Ausbau.






Mit freundlichen Grüßen,
e-Maxx
Anhänge:
Letzte Änderung: 26 Okt 2016 13:02 von e-Maxx. Begründung: Ergänzungen
Folgende Benutzer bedankten sich: euver, Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • relook
  • relooks Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 335
  • Dank erhalten: 64
26 Okt 2016 12:59 #117194 von relook
Fußgängerwarnton

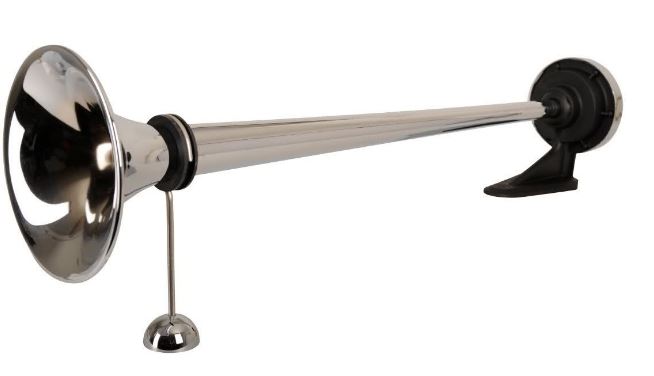

Allso ich würde's gleich austauschen:



150dB ;)

Feedback hilft jedem - auch mir.!
www.youtube.com/channel/UCvWJyZR5hDo1eQjb5P6CqEA
Anhänge:
Folgende Benutzer bedankten sich: Elarmando

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Ray
  • Rays Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 286
  • Dank erhalten: 59
26 Okt 2016 14:39 #117196 von Ray
Fußgängerwarnton
ist der zoe Generator auch so aufgebaut?
einfach tauschen?
da wäre ich auch dabei.
ray

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • e-Maxx
  • e-Maxxs Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Ich lade schließlich auch mein iPhone
  • Beiträge: 42
  • Dank erhalten: 43
26 Okt 2016 15:16 #117202 von e-Maxx
Fußgängerwarnton
Der Generator der Zoe ist wahrscheinlich etwas komplexer und ist mit an den BUS geklemmt. Um den Ton in Abhängigkeit zur Geschwindigkeit zu ändern werden wohl Motordaten abgegriffen wie rpm usw. :(
Ich nehme einfach den Geräuschschnipsel von "SoundCloud" mische Ihn neu ab und pflanze ihn in einen mini Mp3-Player ein.
Der geht an Dauer 12V und gestartet wird über die schaltbaren 12V von Lenkstock.
Sicherlich geht das auch etwas eleganter.

Mit freundlichen Grüßen,
e-Maxx

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • e-Maxx
  • e-Maxxs Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Ich lade schließlich auch mein iPhone
  • Beiträge: 42
  • Dank erhalten: 43
26 Okt 2016 15:31 - 26 Okt 2016 15:36 #117203 von e-Maxx
Fußgängerwarnton

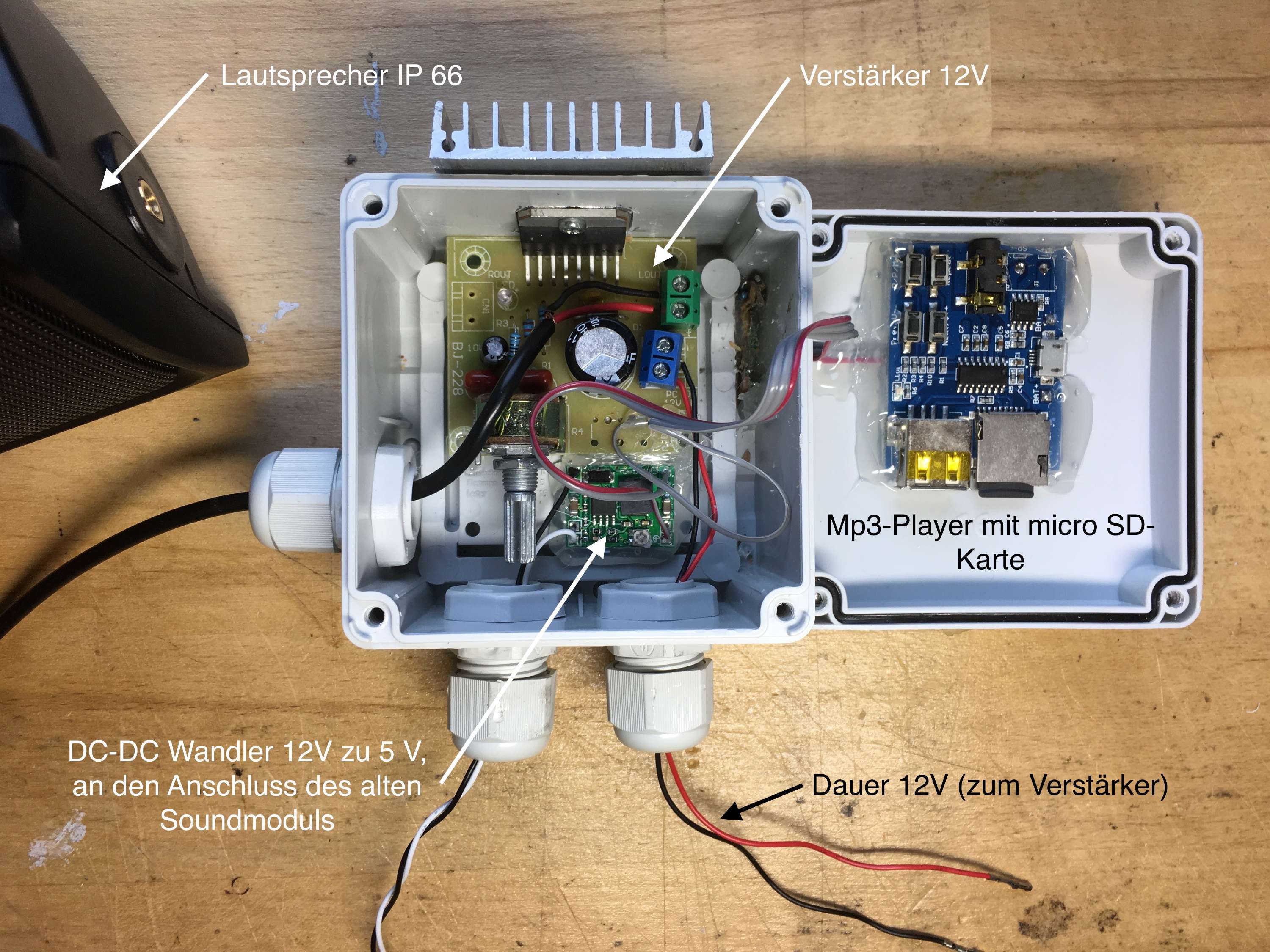

Hier meine Konstruktion, nur mal so auf die Schnelle. :)


Mit freundlichen Grüßen,
e-Maxx
Anhänge:
Letzte Änderung: 26 Okt 2016 15:36 von e-Maxx.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • stromkreisparadies
  • stromkreisparadiess Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Markus
  • Beiträge: 3747
  • Dank erhalten: 1011
26 Okt 2016 17:04 - 26 Okt 2016 17:41 #117206 von stromkreisparadies
Fußgängerwarnton
lass mich raten, das ist so ein chinesen mp3player welche die freeware von elm chan geklaut haben um das mit einem attiny85 umzusetzen? meine lösung ist quasi genauso, nur dass ich eine leiterplatte habe welche in das original gehäuse passt und dass ich die software etwas angepasst habe, denn der mp3player spielt keine loops, zumindest nicht wenn man mehrere files hat.
habe übriegens das "miep miep" von roadrunner :D

wofür brauchst du denn die 12V Dauerplus? Im Originalteil ist doch quasi das gleiche verbaut wie in deiner Kiste. Den Kühlkörper kannst du auch weglassen :D

Grüße von Markus

-> Twizy Technic, LED Tagfahrlicht, LED Innenbeleuchtung, Sitzheizung, Radio mit Freisprecheinrichtung
-> Brammo Empulse R
-> 2x Elektrofahrrad (Stadt-Trekking und Downhill für den Wald)
Letzte Änderung: 26 Okt 2016 17:41 von stromkreisparadies.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6947
  • Dank erhalten: 2167
26 Okt 2016 18:07 #117211 von BinKino
Fußgängerwarnton
Prima! Die Aussage brauchten wir vom TÜV ;) Dann steht dem ja nichts im Wege.

Super auch Danke für die Bilders!!! prima!

Es gab mal für ne Zeit die Android App "XLR8" fer umme.
Einfach genial.
Bislang konnte ich die auch immer wieder auf ein Smartie installieren, auch andere Konten.
Ggf. PN an mich ;)

Es simuliert 4 verschiedene Renner. Vom klassischen freiatmer-V8 mit großer Lunge, bis zum piepsenden Blech-Kirmes-getunten "Sportwagen" (was der Jugend heute so gefällt ... kein weiterer Kommentar)


Das Smartie befestigt man im Auto sicher, dann startet man die APP, die stellt sich auf die Ruheposition ein, und durch den Beschleunigungs/Neigungssensor erkennt es dann Beschleunigung und Verzögerung, wohl auch ca. die Geschwindigkeit (müsst mal nachsehen obs auch GPS auswertet)
An so was hab ich da eher gedacht :D
Müsst man nur nen wetterfesten Bass finden ... Normale Lautsprecher können wohl nur schlecht einen großbrüstigen V8 simulieren HEHE

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18000
  • Dank erhalten: 9493
26 Okt 2016 20:01 #117219 von TwizyChrisy
Fußgängerwarnton

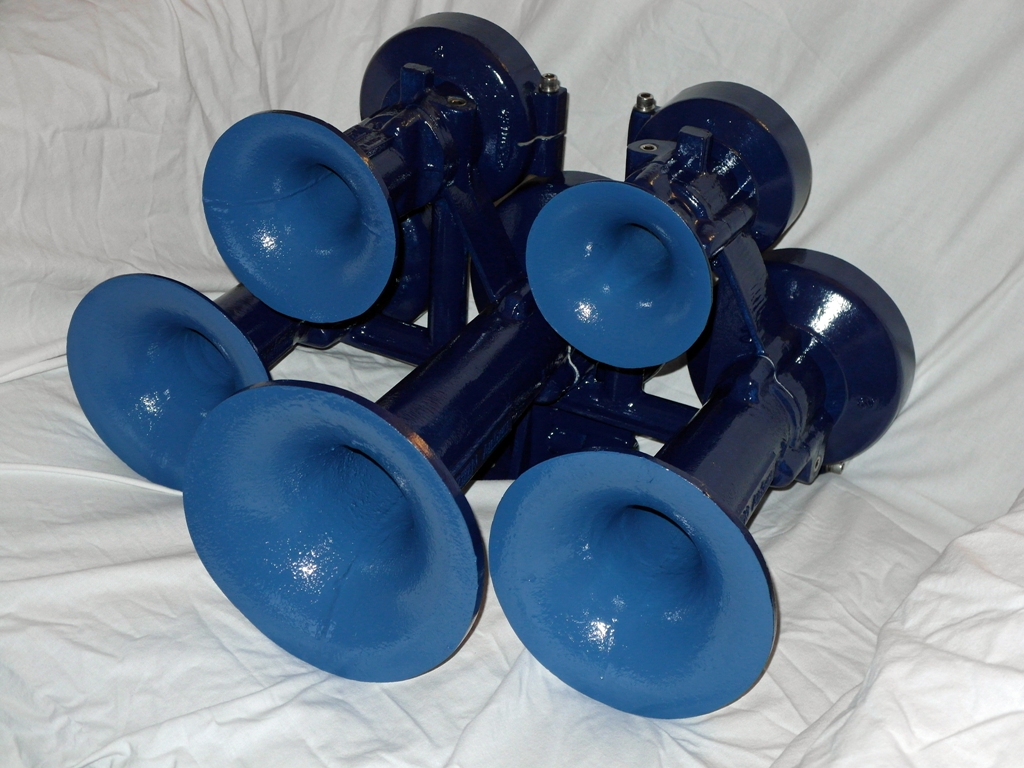

relook schrieb: Allso ich würde's gleich austauschen:



150dB ;)


Kindergarten!

Nur das richtige passt nirgends rein :-(




c.hornblasters.com/audio/2014/ah-k5.mp3

so muß eine Hupe klingen... Da sind dann Horror-Clown ein Sch...dreck dagegen :-)

Mehr Twizys, mehr Freude.
Anhänge:
Folgende Benutzer bedankten sich: Elarmando

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6947
  • Dank erhalten: 2167
26 Okt 2016 21:42 #117224 von BinKino
Fußgängerwarnton
Wo wir schon wieder beim "Trainhorn" wären :D


Wie? Von wegen! Nen Twizy hört man nicht!?! :evil:

*MÖÖÖÖÖÖÖÖÖÖhhhhhhh........"

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Autor
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7391
  • Dank erhalten: 3880
26 Okt 2016 22:43 - 26 Okt 2016 22:48 #117226 von Pfälzer68
Fußgängerwarnton
Hi.

Ich hab das Quick n Dirty mit ner Soundgrußkartenelektronik gemacht... und als File den "BeeDoo BeeDoo" vom Minion-Feuerwehrmann... :woohoo:

Letzte Änderung: 26 Okt 2016 22:48 von Pfälzer68.
Folgende Benutzer bedankten sich: Green_Pirate

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Ray
  • Rays Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 286
  • Dank erhalten: 59
27 Okt 2016 13:13 - 27 Okt 2016 13:18 #117243 von Ray
Fußgängerwarnton
ich habe sowas schon länger drinn mit mp3 und Sound Loop (Ufo Sound):

habe sowas verwendet:


Inhalt des links ist nicht mehr aktiv. MP3 Player für roller oder Fahrräder mit hupe und bedienteil, dazu kleine Lautsprecher mit led's
sowas: www.aliexpress.com/item-img/No-1-Quality...ote-Control-Burglar-Alarm/573089542.html

jedoch ist bei mir ein steuerpad dabei mit play,stopp ect. und eine hupfunktion
ich habe nur einen track drauf und das genügt ja auch um die 2beiner zu verscheuchen.

anschluss geht über radiozündung und die 2 boxen sind bei der 12V bordbatterie eingebaut.
1 funktion lassen zusätzlich die boxen leuchten (LED) super unterbodenbeleuchtung bei nacht und sound :laugh:
lautstärke lässt sich auch verstellen.

sobald der twizy an ist, kann der player auch bedient werden.
einziger nachteil ist, dass es 1s verzögerung beim starten des soundfiles hat.
ray
