05 Jan 2016 20:01 - 05 Jan 2016 20:07 #100932 von Kurzschluss
Meine Radiolösung 2
Denkst Du! Der Krach kommt aber beim Twizy nicht von draußen, sondern von innen - ich glaube in der Getriebebox sind gar keine Zahnräder mehr, sondern nur noch Zähne. So wie dieser Smiley, der hat auch alle Zähne verloren: :woohoo:

Twizy Life snowy white mit Panodach und Kaufakku - Tesla Model Y - E-Liegerad Noell SL4L / Tongsheng TDSZ2.
Ladestation: Schuko, CEE rot 400V/32A, Typ2 22kW go-e Charger, PV 4.2kWp
Letzte Änderung: 05 Jan 2016 20:07 von Kurzschluss.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18003
  • Dank erhalten: 9491
06 Jan 2016 10:34 #100960 von TwizyChrisy
Meine Radiolösung 2
Der Kleine ist -seit es ihn gibt- innen lauter als außen.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Twizpott84
  • Twizpott84s Avatar
  • Senior Boarder
  • Senior Boarder
  • Auf dem Weg zur Quadradtour des Kreises
  • Beiträge: 121
  • Dank erhalten: 18
06 Aug 2020 17:34 - 06 Aug 2020 17:38 #199413 von Twizpott84
Meine Radiolösung 2
Hallo,

ich finde die Lösung sehr sympathisch und möchte diese auch für mich umsetzen.

Ich habe gestern endlich die Lautsprecher (JBL Club 4020 mit den Halterungen von Ministromer.com) eingebaut und das Radio funktioniert auch bestens mit dem Verlängerungskabel für die Front beim Testanschluss. Da hab ich bei mir wohl etwas Glück gehabt mit der Verkabelung, dass das Radio alle Signale korrekt erhält.




Meine Umsetzung:

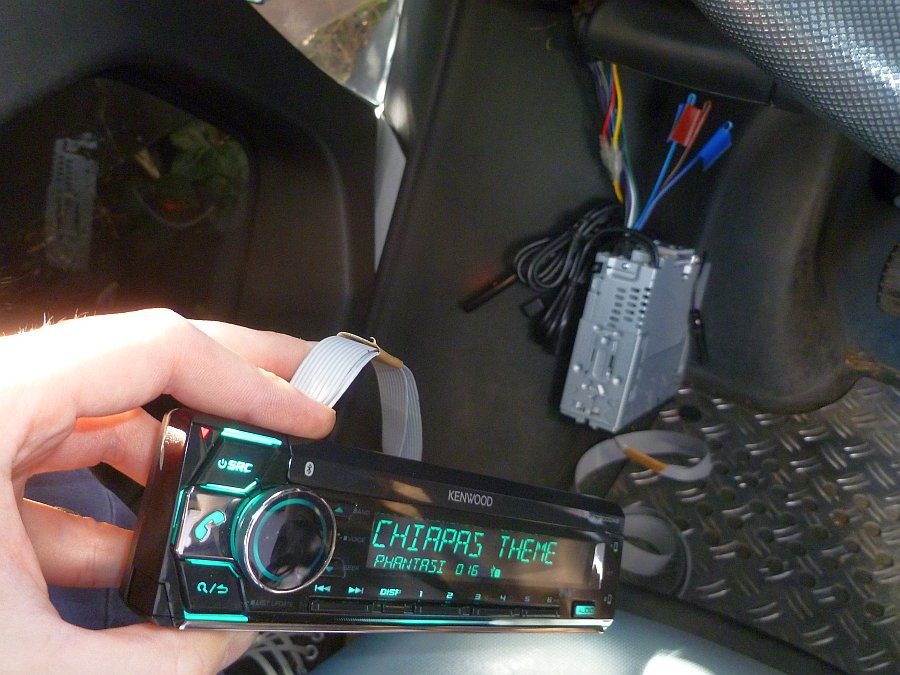

Da ich eine Lösung ohne Beschädigung des Radios bevorzuge und auch DAB dabei haben wollte, habe ich mich für das Kenwood KDC-X7200DAB entschieden. Das CD-Laufwerk wird dann natürlich nicht mehr erreichbar sein, klar. Aber mit der Möglichkeit, zwei Bluetooth-Geräte zu verbinden sowie Anschlüssen per Aux-In oder 2 USB-Buchsen lässt sich das ganz gut verschmerzen. Zumal ich den Silberscheiben eine Fahrt im Twizy auch ungern zumuten würde ;)

Für das Verlängerungskabel habe ich die Original-Buchse sowie den Stecker der abnehmbaren Front als Ersatzteile bei ETuS-Landgraf.com bestellt. Da ich mit meinen rudimentären Löterfahrungen zu wenig Gefühl hatte, hat ein guter Freund das Kabel für mich angefertigt.

Die Front werde ich auf einer entsprechend zugeschnittenen Holzplatte anbringen, die ich mit zwei Metallwinkeln an dieselbe Stelle klemmen werde wie stromkreisparadies. Ob ich dies als abnehmbare Lösung umsetzen kann, muss ich noch schauen.

Das Radio selbst möchte ich dann wasserdicht verpacken, um es geschützt anzubringen.


Unklarheiten:

Der aufwändigste Schritt steht noch aus: Das sichere Anbringen des Radios an einem ungenutzten Freiraum hinter der Verkleidung sowie das Verlegen der ganzen Kabel.
==> Hast du auch Bilder von der genauen Position des montierten Radios?
==> Wahrscheinlich wird eine Verlängerung des ISO-Radiokabels benötigt? Denn das Ende hängt wohl ohne viel Spiel neben der Handbremse-/Sicherungs-Klappe.

Neben FM/DAB-Antenne sowie Verlängerungskabel zur Front möchte ich auch noch GPS- und Mobilfunk-Antenne vom OVMS verlegen, das ich bisher rein per WLAN nutze/bediene. Und wenn ich schon dabei bin, möchte ich auch noch die Verkabelung einer Innenbeleuchtung verlegen.
==> Wie bist du beim Verlegen der Kabel vorgegangen? Welche Verkleidungen mussten abgenommen werden und gibt es da etwas Bestimmtes zu beachten?
Anhänge:
Letzte Änderung: 06 Aug 2020 17:38 von Twizpott84.
Folgende Benutzer bedankten sich: lohstroh, green_fox

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • green_fox
  • green_foxs Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 1139
  • Dank erhalten: 633
06 Aug 2020 18:17 #199416 von green_fox
Meine Radiolösung 2
Ich wußte gar nicht das man Stecker und Buchse einzeln bekommen kann :D ich wollte bei mir auch ein Radio nachrüsten und das Display verlegen, jetzt hab ich auf jeden Fall paar Ideen was ich machen kann wenn es die Teile dazu gibt

Ich fahre mit 100% veganen Strom ;-)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Twizpott84
  • Twizpott84s Avatar
  • Senior Boarder
  • Senior Boarder
  • Auf dem Weg zur Quadradtour des Kreises
  • Beiträge: 121
  • Dank erhalten: 18
06 Aug 2020 18:39 #199417 von Twizpott84
Meine Radiolösung 2

green_fox schrieb: Ich wußte gar nicht das man Stecker und Buchse einzeln bekommen kann :D


Solltest du einen anderen Hersteller als Pioneer/Kenwood/JVC bevorzugen, einfach bei diesem nachfragen, ob die gewünschten Einzelteile separat erhältlich sind (ggf. mit kurzer Erläuterung). So hab ich auch erst von ETuS Landgraf erfahren.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • stromkreisparadies
  • stromkreisparadiess Avatar
  • Autor
  • Platinum Boarder
  • Platinum Boarder
  • Markus
  • Beiträge: 3747
  • Dank erhalten: 1011
09 Aug 2020 18:58 #199562 von stromkreisparadies
Meine Radiolösung 2
@twizypott

ich bin grad im Urlaub (mit BEV) und kann nicht umfassend antworten. im Twizy ist wirklich wenig zusammenhängender Platz. unter der Lenksäule funktioniert bei mir schon seit Jahren aber mit Laufwerk wäre kein Platz. DIN musste ich nicht verlängern.

Grüße von Markus

-> Twizy Technic, LED Tagfahrlicht, LED Innenbeleuchtung, Sitzheizung, Radio mit Freisprecheinrichtung
-> Brammo Empulse R
-> 2x Elektrofahrrad (Stadt-Trekking und Downhill für den Wald)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kangoo
  • Kangoos Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 705
  • Dank erhalten: 682
17 Aug 2020 09:11 - 17 Aug 2020 09:36 #199939 von Kangoo
Meine Radiolösung 2

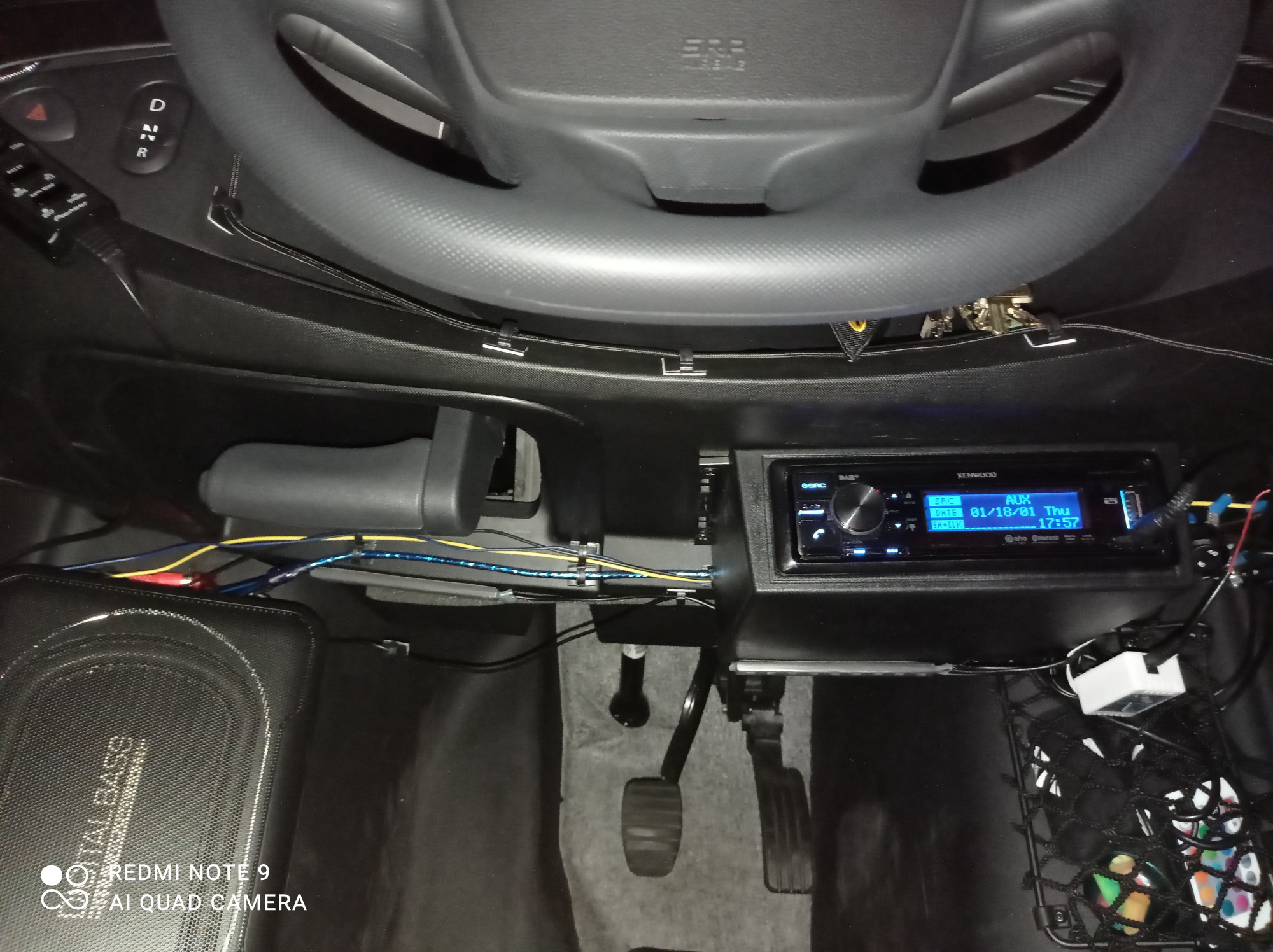

eine sehr interessante Lösung. Ich habe mir einfach das Radio unterhalb vom Armaturenbrett mit einem Adapter Gehäuse montiert. Der zudem einen netten Bass auf die linke Seite neben die Türe und es ist richtig wumms in der Hütte. Den Bass kann man supergut mit einer kabelgebundene Fernsteuerung beeinflussen.


Made in 한국, diverse Modifikationen und Zusatzausstattungen...
Anhänge:
Letzte Änderung: 17 Aug 2020 09:36 von Kangoo.
Folgende Benutzer bedankten sich: lohstroh

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • green_fox
  • green_foxs Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 1139
  • Dank erhalten: 633
17 Aug 2020 11:43 #199949 von green_fox
Meine Radiolösung 2
Ja cool, wie hast denn den Bass befestigt? Meiner hängt da wo dein Radio ist, mach mir da halt bisschen Sorgen das beim Unfall mein Schienbein sehr leiden wird ^^

Ich fahre mit 100% veganen Strom ;-)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18003
  • Dank erhalten: 9491
17 Aug 2020 18:42 #199970 von TwizyChrisy
Meine Radiolösung 2
Wo bitte hast Du Deine Füße? Bei mir sind da ca 2mm Luft. Da passt vielleicht ein Pappendeckel rein aber kein Radio.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kangoo
  • Kangoos Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 705
  • Dank erhalten: 682
18 Aug 2020 12:41 - 18 Aug 2020 12:49 #200017 von Kangoo
Meine Radiolösung 2

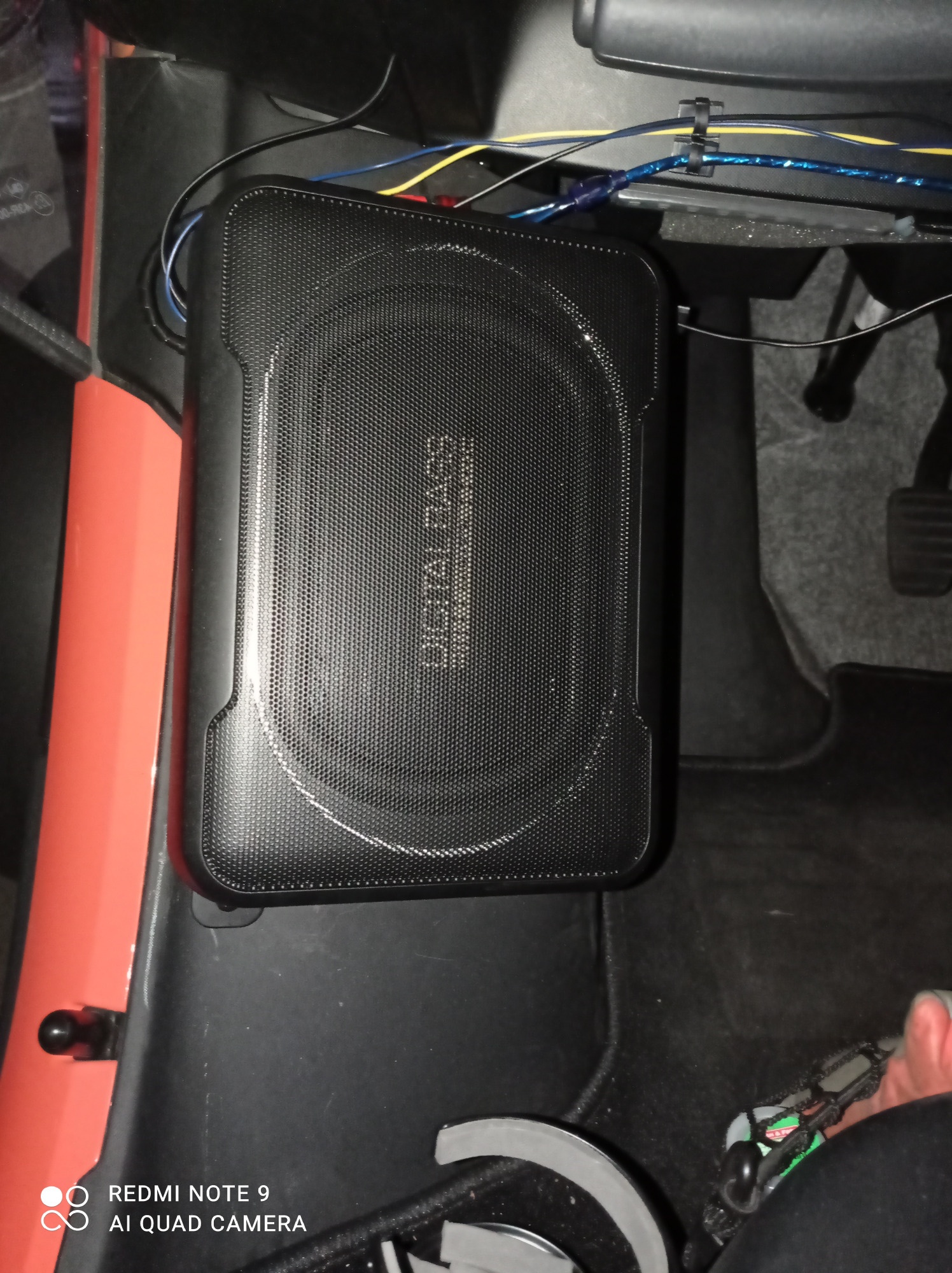

Beim Bass sind zwei Halterungen an je zwei Ecken dabei, die man an fixen Punkten in 45 Grad Schritten ausrichten kann. Also links unten (sieht man noch etwas auf dem Foto), rechts oben...einfach eine fette Schraube durch den Kunststoff...tut nur beim ersten reinschrauben in den frischen Kunststoff weh :pinch: ;) . So schließt die Türe noch ohne zu streifen und ich enge mir den Beinraum auch fast nicht ein. Breiter dürfte das Gehäuse aber auch nicht sein...ist am Limit. Ein cm breiter und die Schraube würde nicht halten. Mein Kollege hat den Bass links in den Fußraum getackert, da wo die Ablage für den linken Fuß eigentlich ist...aber das schränkt bei meiner Schuhgröße 45 den Raum dort so sehr ein, dass wollte ich dann nicht, war mir zu ungemütlich.

Meine Beine...naja, bei 187 Körpergröße sitze ich auf der hintersten Position die der Twizysitz zuläßt. Viel Luft vom Knie zum Radio ist nicht, einsteigen ein kleiner Zirkusakt, aber ich krieg es jedes mal hin "ohne" mir nen blauen Fleck ins bei zu hämmern :lol: . Den NCAP Crashtest besteh ich so sicher nicht mehr. Nur, alternative Möglichkeiten zur Montage für Radio und Bass gibt der Twizy eben kaum her :blush: .

Made in 한국, diverse Modifikationen und Zusatzausstattungen...
Letzte Änderung: 18 Aug 2020 12:49 von Kangoo.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18003
  • Dank erhalten: 9491
18 Aug 2020 14:21 #200024 von TwizyChrisy
Meine Radiolösung 2

Kangoo schrieb: . Nur, alternative Möglichkeiten zur Montage für Radio und Bass gibt der Twizy eben kaum her :blush: .


Ach :-)

Ja, mit nem DIN Radio wird's eng.
Und wenn Du nicht wie ich den Mr-Boombastic einfach auf den Rücksitz hockst ist's mit den Sub auch nicht weit her.....

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Twizpott84
  • Twizpott84s Avatar
  • Senior Boarder
  • Senior Boarder
  • Auf dem Weg zur Quadradtour des Kreises
  • Beiträge: 121
  • Dank erhalten: 18
19 Aug 2020 13:40 #200059 von Twizpott84
Meine Radiolösung 2

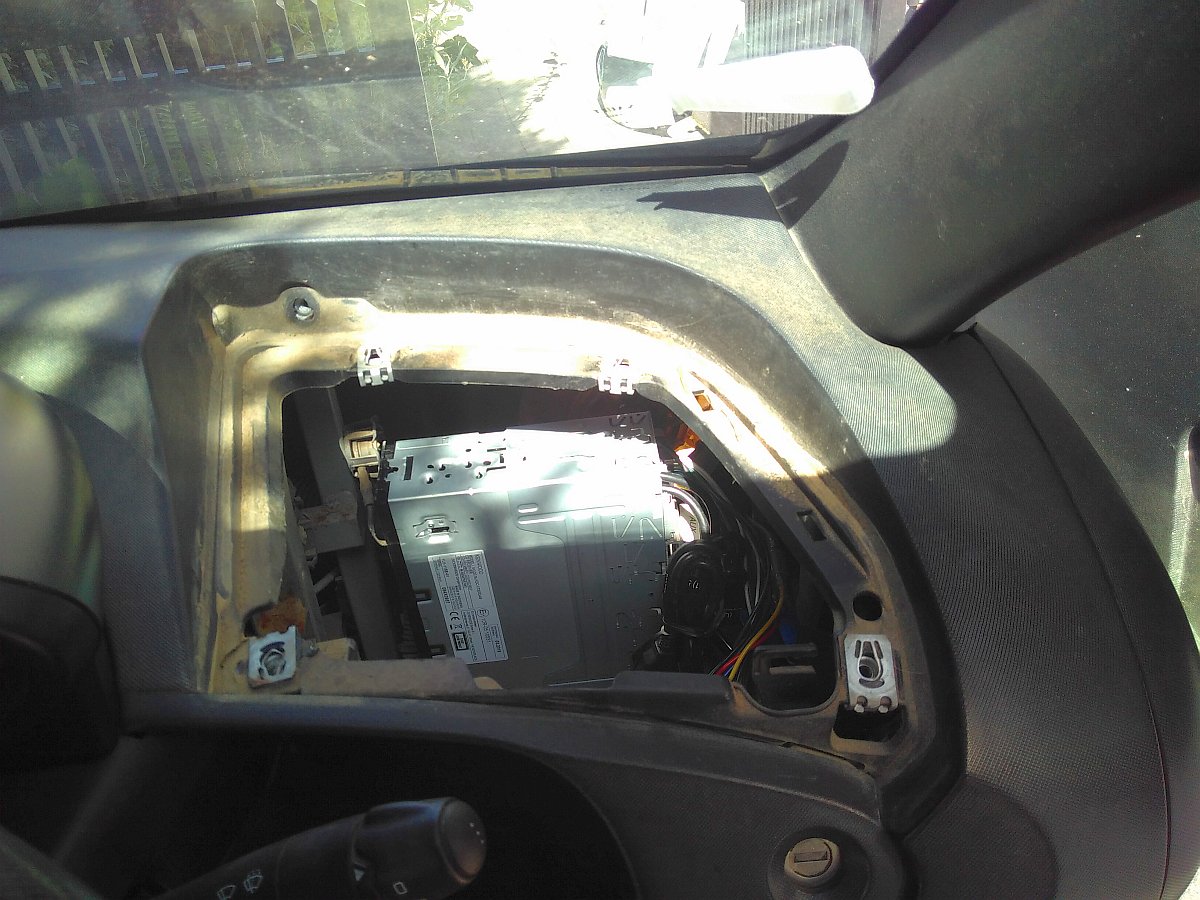

Spricht etwas dagegen, das Radio (ordentlich zweifach wasserdicht verpackt) im Bereich des rechten Handschuhfachs einzubauen? Das dürfte da ganz knapp hinpassen, hab es fürs Foto mal probeweise platziert.



Bei sauberer Kabelführung ist auch genug Luft für den Gasdruckdämpfer. Klar müsste ich erst das Handschuhfach einbauen und das Radio dann nach Demontage der Front von vorne positionieren. Ich hoffe mal, ich bekomm die Front halbwegs unproblematisch ab ;)
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Kangoo
  • Kangoos Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 705
  • Dank erhalten: 682
21 Aug 2020 09:00 #200155 von Kangoo
Meine Radiolösung 2
Wenn du nicht wie ich ein hochwertiges Radio mit eigenem (heißem) Verstärker einbaust...so ein Autoradio kann warm werden, selbst ein einfaches. Wasserdicht in Tüten verpackt geht schon, da gokelt aber mitunter die Plastiktüte. Es gibt simple Radios ins flacher Bauweise die nur Radio und Bluetooth können. Einen kleinen Extra Verstärker kann man sich auch hinter die Verkleidung platzieren, so wie auf Deinem Foto. Mein Autoradio (Kenwood DAB+) hat wegen der Leistung des integrierten Verstärkers einen fest verbauten Lüfter, da der a bisserl Bumms hat und Kühlung braucht. Irgendwie bekommt das blöde Ding bei mir über die original Stecker Dauerplus und der Lüfter läuft Nonstop. Weis jemand spontan welche Kabelfarbe das am Isostecker ist ? Sonst muss ich selbst mal Googlen und das Teil mit einem Schalter lahm legen....nicht das meine Batterie leer gesaugt wird und ständig nachgeladen...gestresst wird.

Made in 한국, diverse Modifikationen und Zusatzausstattungen...

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Twizpott84
  • Twizpott84s Avatar
  • Senior Boarder
  • Senior Boarder
  • Auf dem Weg zur Quadradtour des Kreises
  • Beiträge: 121
  • Dank erhalten: 18
24 Aug 2020 21:26 - 24 Aug 2020 21:27 #200429 von Twizpott84
Meine Radiolösung 2

Kangoo schrieb: Wenn du nicht wie ich ein hochwertiges Radio mit eigenem (heißem) Verstärker einbaust...so ein Autoradio kann warm werden, selbst ein einfaches. Wasserdicht in Tüten verpackt geht schon, da gokelt aber mitunter die Plastiktüte. [...] Mein Autoradio (Kenwood DAB+) hat wegen der Leistung des integrierten Verstärkers einen fest verbauten Lüfter, da der a bisserl Bumms hat und Kühlung braucht.


Danke für die Warnung. Bei meinem Radio hab ich nichts von einem Lüfter bemerkt, aber hinten scheint eine Metallplatte zur Ableitung der Wärme dran zu sein.

Dann brauch ich also eher eine wasserdichte und wärmeleitende Metallbox, jetzt wo der Rest schon da ist, werd ich das Projekt auch noch zuende bringen. Wobei ich überlegt hab, die Tiefe des rechten Handschuhfachs soweit zu reduzieren, dass ich das Radio darunter hinlegen kann. Dann kann ich das Handschuhfach wesentlich einfacher ausbauen, falls ich da nochmal dran muss. Muss aber noch testen, ob das soweit passt (mit etwas Reserve für die Metallbox).

Zu deiner Frage: Bei meinem Verlängerungskabel sind die einzelnen Kontakte an den Steckern beschriftet, Power 12V (rot) und Grund (schwarz) sind unten, deiner ist wohl am oberen Memory 12V (gelb) angeschlossen. Siehe auch ISO 10487 .
Letzte Änderung: 24 Aug 2020 21:27 von Twizpott84.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Andy G
  • Andy Gs Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 8
  • Dank erhalten: 5
09 Mai 2021 08:44 #211884 von Andy G
Meine Radiolösung 2
Habe eine einfache Lösung für eine Handy-Halterung:
- Klang, Lautstärke und Empfang sehr gut
- Prima während der Fahrt zu bedienen (Ein/Aus, Lautstärke, Senderwahl)
- gibt´s für 20 -30€
Modifikation: Antenne aus der Trageschlaufe genommen und aufs Gehäuse geklebt
Folgende Benutzer bedankten sich: weiss60, sunneraindler, Kurzschluss, Ulli-et-Tom
