Mein CanSee OBD2 Dongel

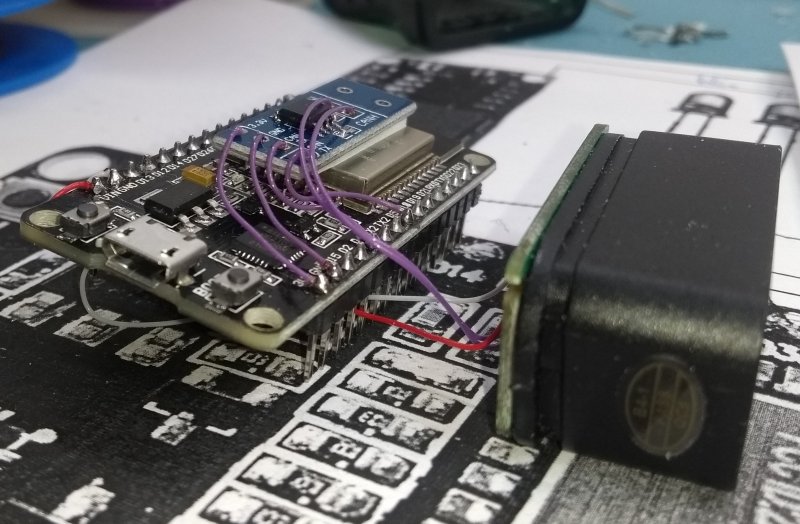

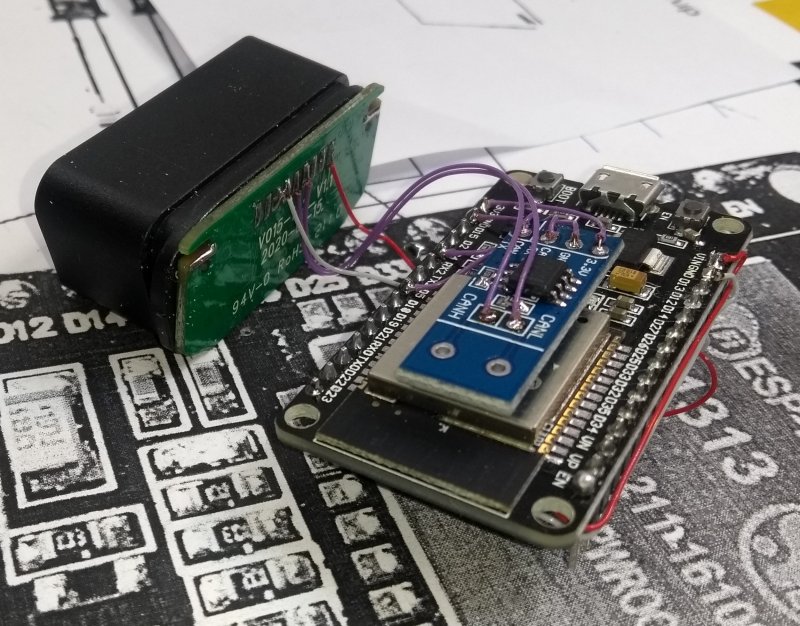

Hier nur kurz mein "CanSee" OBD2 Dongel.

Habe ihn gebaut, da das Android Radio mit den anderen Dongel, die aber beim ersten Radio funktionierten, vielleicht Probleme haben könnte.
Ich habe das Grundproblem hier beschrieben, daraufhin wurde mir der CanSee empfohlen. Gesagt, getan, gebaut.

Am Telly funzt der CanSee auf jeden Fall einwandfrei, soweit ich das jetzt sehen konnte. Die LEDs wollen zwar nicht, es liegen nur 100-500mV an, aber die sind sekundär.

CanSee soll nur mit CanZE funktionieren. Mal schauen





Ist also auch eventuell eine Möglichkeit für alle, die keine Risiken mehr mit den Plagiaten eingehen wollen.

Was man dazu benötigt:
* Das Archiv: gitlab.com/jeroenmeijer/cansee/-/archive/master/cansee-master.zip
* VSCode: code.visualstudio.com/
* Python: www.python.org/ (Für Win7 nur Version 3.x verwenden: www.python.org/downloads/windows/ )

* dann einen der ESP32, zum Beispiel so einer: amzn.to/3JixTGY
* einen Spannungsregler / StepDown / Buck Converter auf 5 Volt, einstellbare gehen auch - solche verwende ich da schön klein: amzn.to/36bXsdX

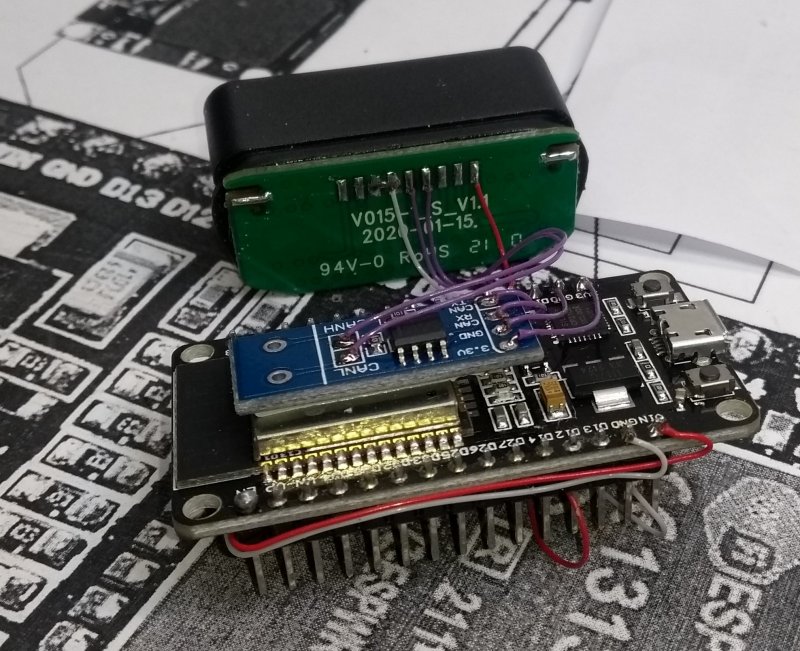

* ein Can Shield (ich hatte den noch liegen: amzn.to/3Jcuyci und hab die Stifte und Schraubanschlüsse abgelötet)
* und entweder einen ausgedienten OBD2 Dongel oder den OBD2 Stecker

Das ganze kann man sich auch aus CN kommen lassen, dauert halt ewig. Hatte ich jetzt (mal wieder) keinen Bock drauf
Und die haben eh schon wieder einen "Lockdown"

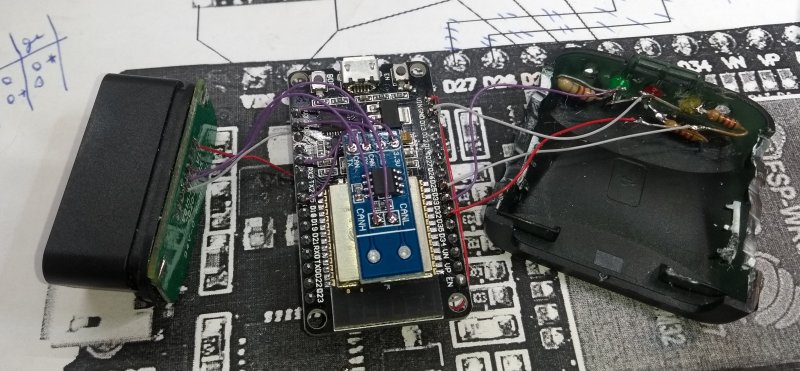

Dann gemäß Schaltbild im Archiv alles verdrahten.

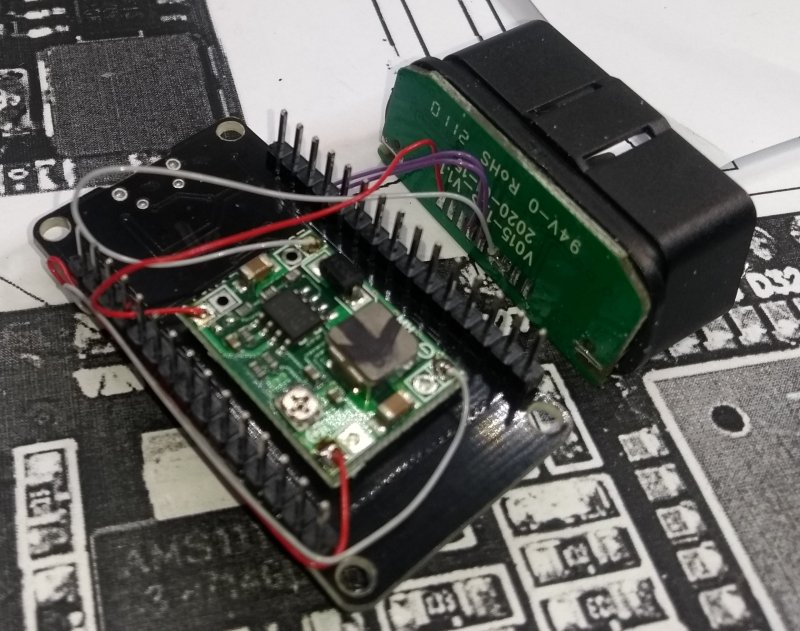

Den Spannungsregler BEVOR man ihn einlötet auf 5 Volt einstellen!!!

Jetzt nur mal so, da ich aus dieser Diskussion irgendwann ausgestiegen bin bzw. mangels Verständnis zurückgelassen wurde...

Was ist das jetzt?!? Ein Radio ohne Verstärker, das Strom über die OBD Buchse bekommt?

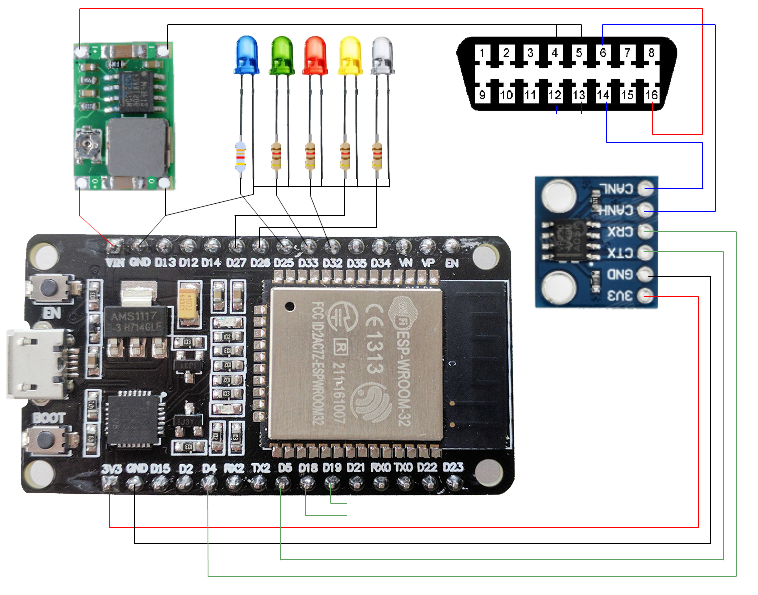

Das enthaltene Schaltbild zeigt zwei Can Shields, aber es wird im Moment nur eines unterstützt. Hier kurz überarbeitet:



Die Weiße und gelbe LED haben lt. Dokumentation (noch) keine Funktion und können weg gelassen werden.
Auch müsste man in der Datei im Ordner \cansee-master\src\ in der Datei config.cpp in der Zeile 59
den Wert bei cs_config.mode_leds = auf 2 stellen.

Die Umstellung hat aber bei mir auch nichts bewirkt, die LEDs werden nicht angesteuert.

Die LEDs sind nice, aber wenn man weiß, dass der funktioniert, sind die eh überflüssig.
Und als "Power Indikator" hat man noch die LEDs auf dem ESP32


Kostenpunkt ...
Das Can Shield kostet im Moment überteuerte 13 Euro, der ESP32 einzeln 9 Euro.
Die Spannungsregler sind recht günstig, umgerechnet 1,40 das Stück.

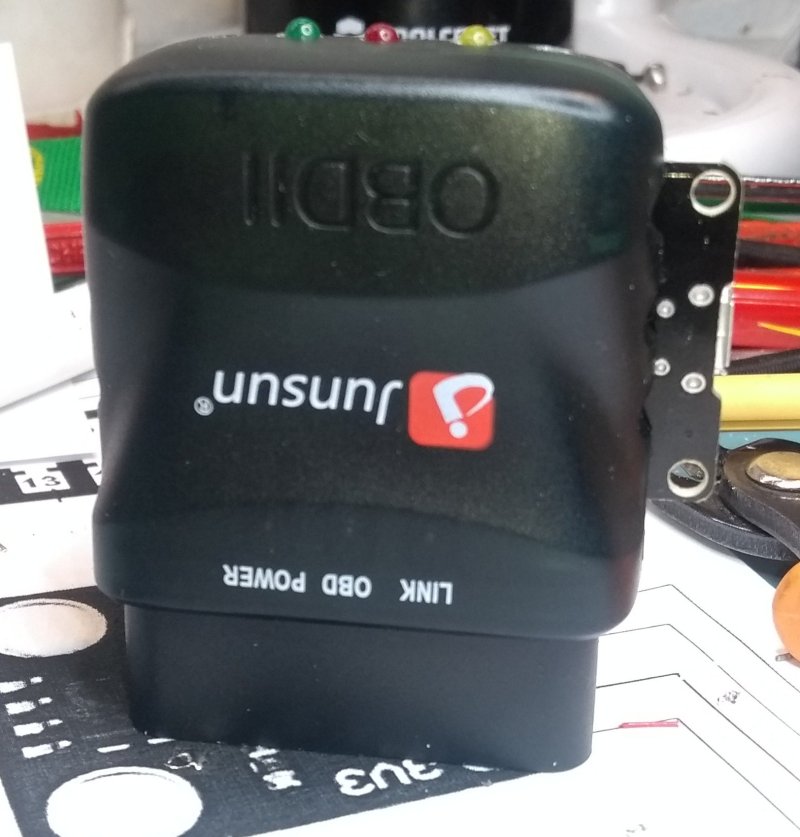

Naja noch einen Stecker recyclen .. .Gehäuse basteln ...

TwizyChrisy schrieb: Jetzt nur mal so, da ich aus dieser Diskussion irgendwann ausgestiegen bin bzw. mangels Verständnis zurückgelassen wurde...

Was ist das jetzt?!? Ein Radio ohne Verstärker, das Strom über die OBD Buchse bekommt?

Das Teil soll dem Radio ermöglichen, mit zB CanZE Daten vom Fahrzeug auszulesen und darzustellen.
Dem DDT4ALL Pendanten PYREN dann die Möglichkeit eröffnen, dass man auch hier ohne Handy bequem am Radio dann auf dem großen Bildschirm zB Fehler auslesen kann

Die Firmware auf den ESP bekommen ist ziemlich leicht, wenn man es mal gemacht hat ...

Hier kann man sich kurz vorab einlesen: randomnerdtutorials.com/vs-code-platformio-ide-esp32-esp8266-arduino/#2

Vielleicht noch die vorgeschlagene Eindeutschung installieren, popt unten rechts im Programm mal auf.

Den ESP an USB anschließen, dann im Programm das Projekt öffnen, also "Ordner öffnen" und den Ordner \cansee-master\ auswählen.
Im Gegensatz zum Arduino Zeugs, muss man nichts irgendwo hin kopieren und verrückt werden. (ask me how I know)
Dann auf den Alien Kopf links klicken (die installierte Erweiterung) und einfach "upload" ... den Rest macht das Programm von selbst.
Im Ausgabefenster sieht man dann, wenn er fertig hat.

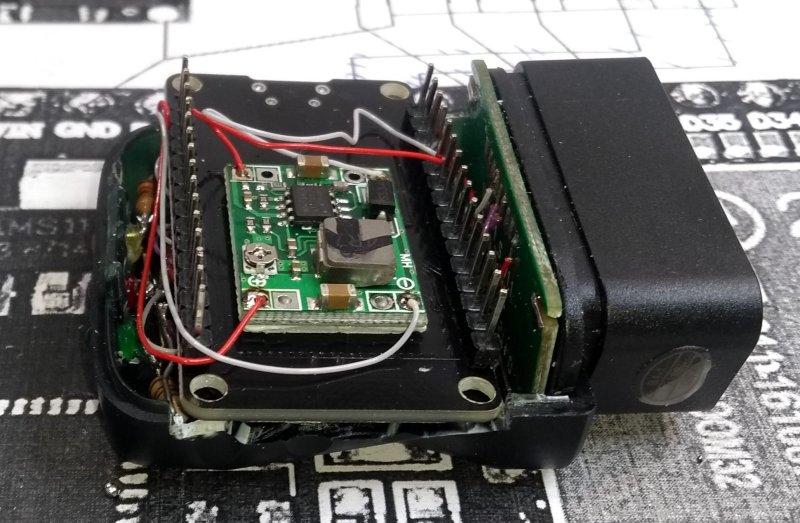

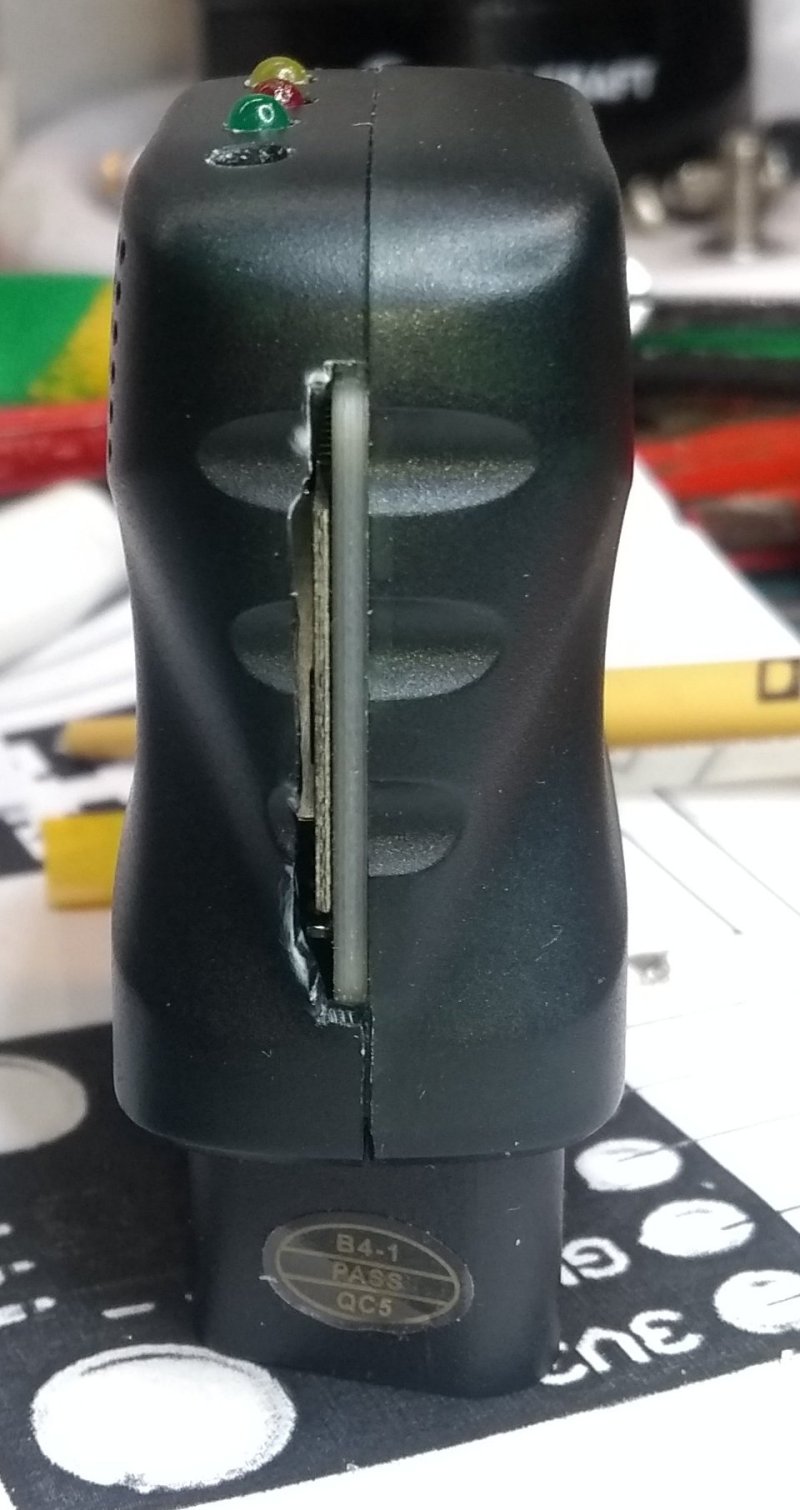

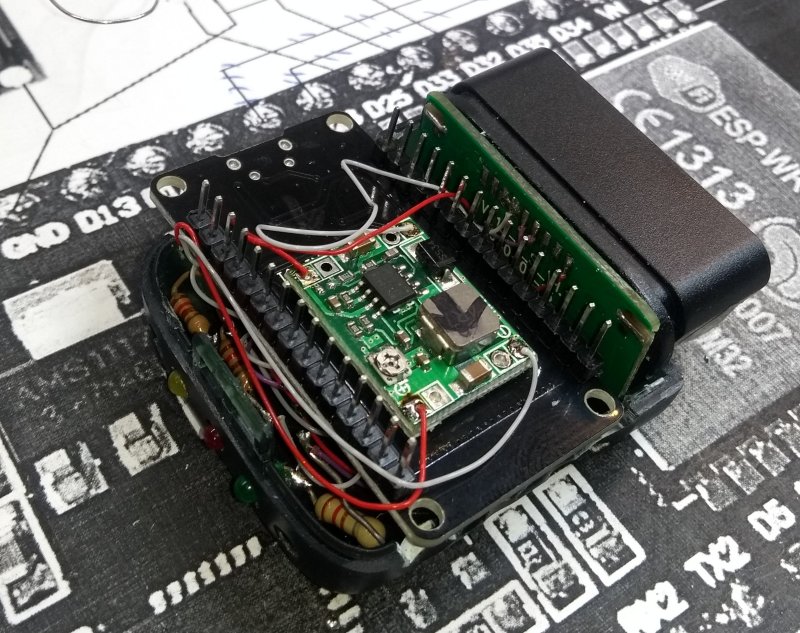

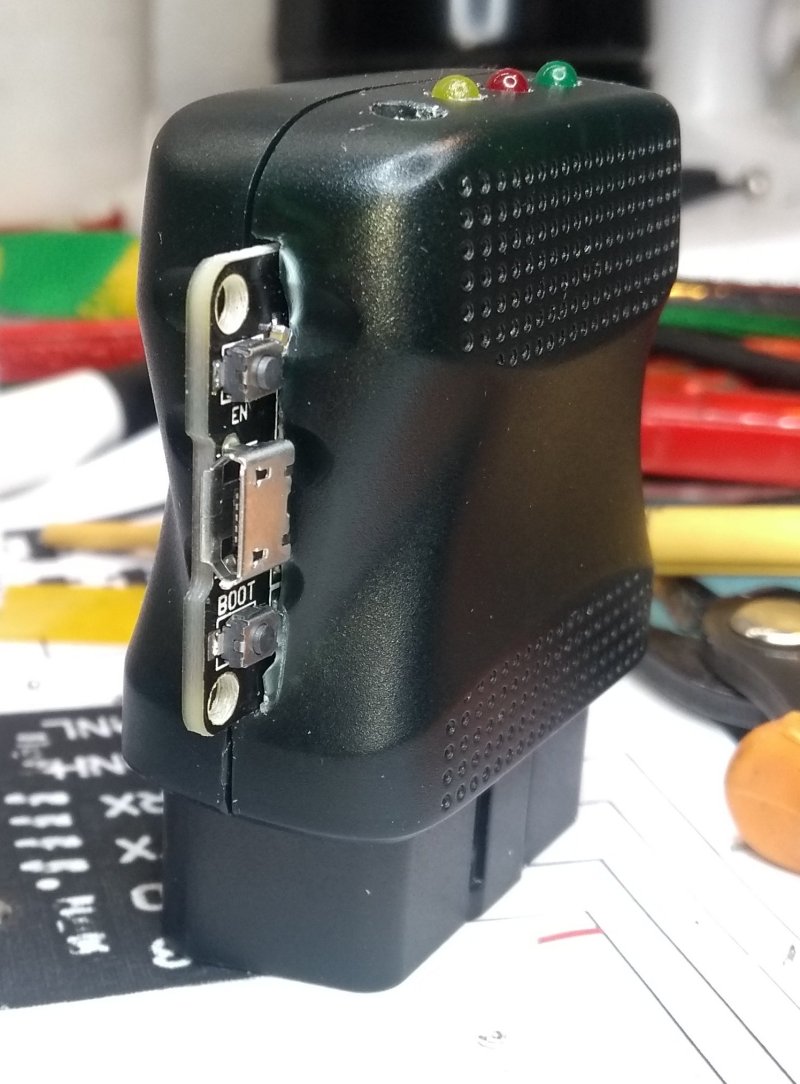

Und so wie ich es gebaut habe, schon dem Gehäuse geschuldet, ist die USB Buchse immer zugänglich und man kann es jederzeit aktualisieren.
