Klappe für die Elia Gaspowerscheibe

Beim Kauf des Twizy waren die Elia Scheiben schon dabei.
Sonst hätte ich mir sicher die Koreascheiben www.twizy-forum.de/fenster/84641-wirklich-dichte-fenster?start=570#182889 zugelegt.
Da die Elia Scheiben einige Nachteile haben:
In der Tiefgarage kann man, ohne Türen öffnen, nicht mal das Ticket reinstecken.

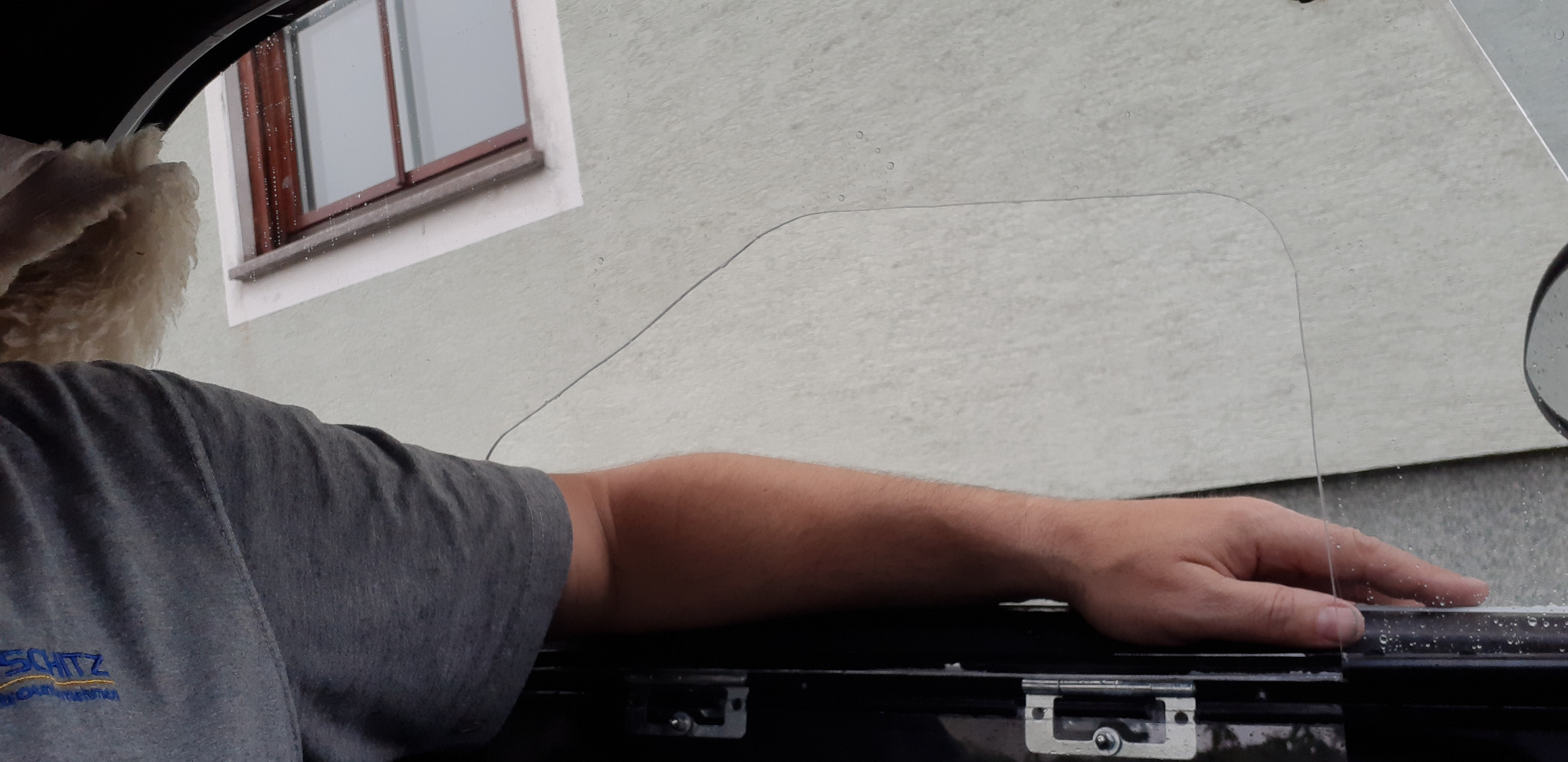

Des Weiteren lege ich meinen Arm zwischendurch bei Stau oder an der roten Ampel gerne mal auf der Tür ab.
Einige Schiebefenster umbauten im Forum hätten wohl das Ticketproblem gelöst aber nicht mein „Lümmelproblem“.
Daher habe ich mich entschlossen eine Klappe in die Scheibe einzubauen, die im Sommer nach innen geklappt werden kann, oder bei Bedarf geschlossen werden kann.

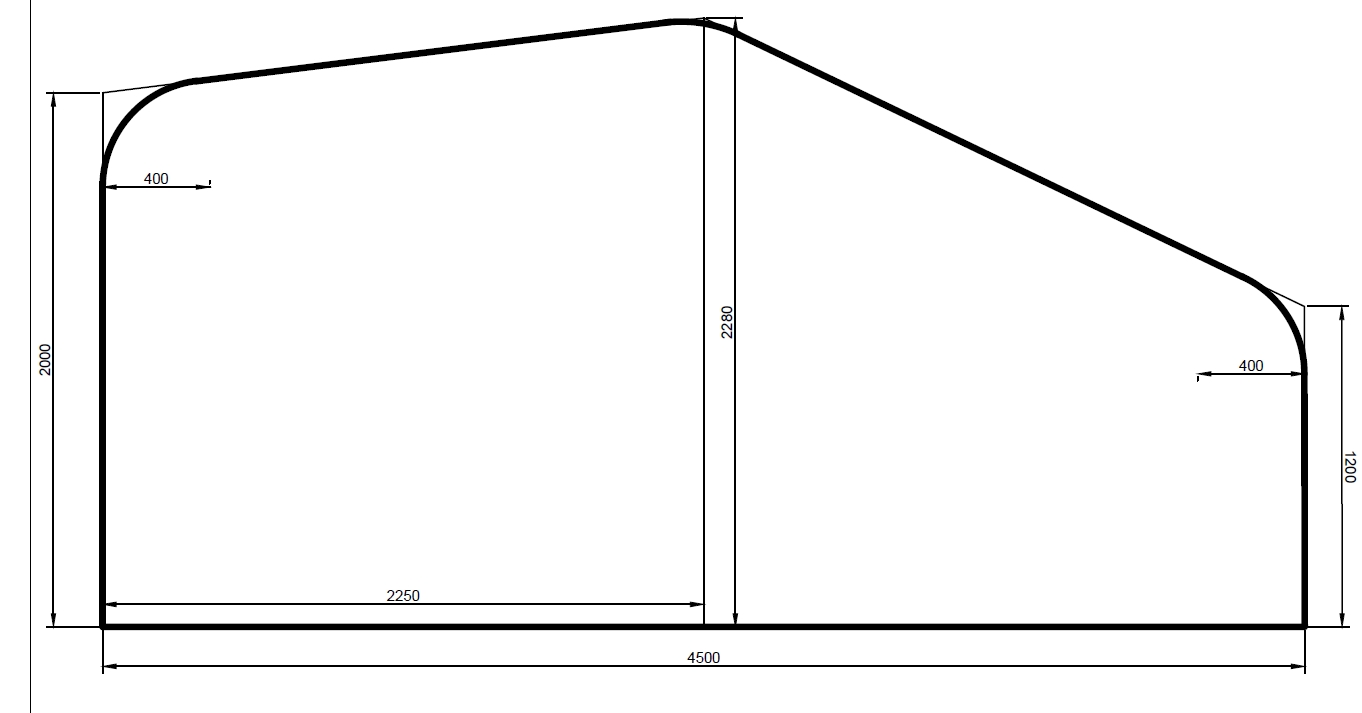

Die Größe der Klappe habe ich so ausgelegt, dass bei jeder Fahrersitzposition die Klappe geöffnet werden kann.


Mein verwendetes Material:
Preise: Hornbach Österreich

2 Stk. Lamellentürscharnier, vernickelt 75x32 mm a € 1,40
1 Stk Flügelgriffschraube Ø 40 mm M6x16 schwarz, € 1,70
1 Stk Mutter M6
2 Stk. Senkkopfschrauben M4x10mm
2 Stk. Hutmuttern M4
2 Stk. Federringe
2 Stk Beilagscheiben M4
2 Stk. Senkkopf Schrauben mit Bohrkopf 3,5 x 20
1 Beilagscheibe groß (als Anschlag)
1 Stk Kleber für Anschlag und Mutterfixierung beim Drehknopf
1 Stk Kunststoffteil für die Verriegelung (Werkstattfund)
kann auch ein Metall mit Kunststoffschutz ähnlich der Elia Verriegelung sein.

Werkzeug:
Handwerkzeug
Flex mit feinem Metallblatt
Stichsäge mit feinem Metallsägeblatt
Akkuschrauber+ Metallbohrer

Montage

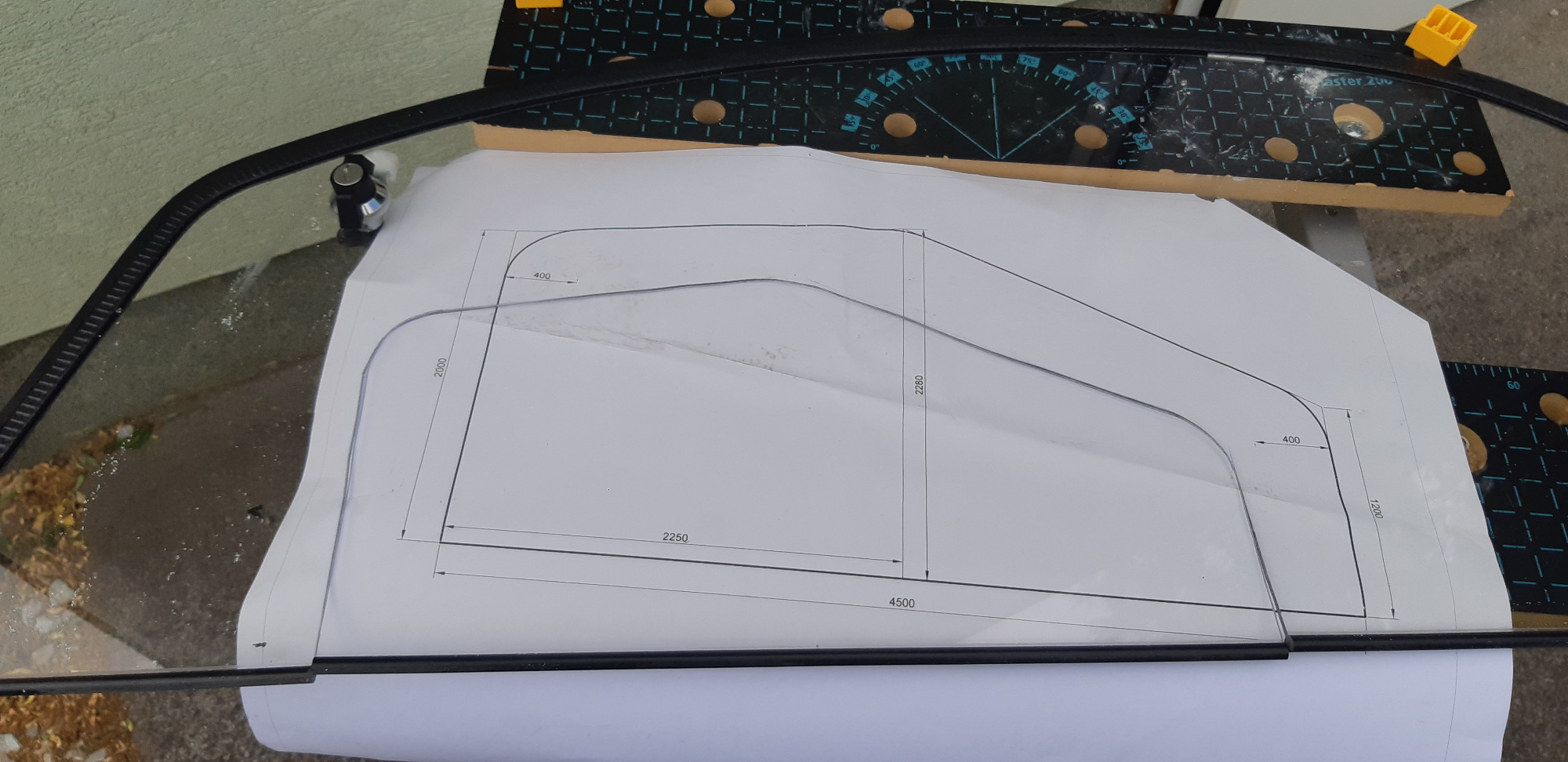

1. Zuerst habe ich die das Fenster mit einem dünnen Wasserfesten Stift angezeichnet. Die Stichsäge habe ich ohne Pendelhub und auf mittlere Geschwindigkeit eingestellt.
   Die schwarze Führungsschiene habe ich mitgeschnitten. Danach scharfe Kanten abschleifen.

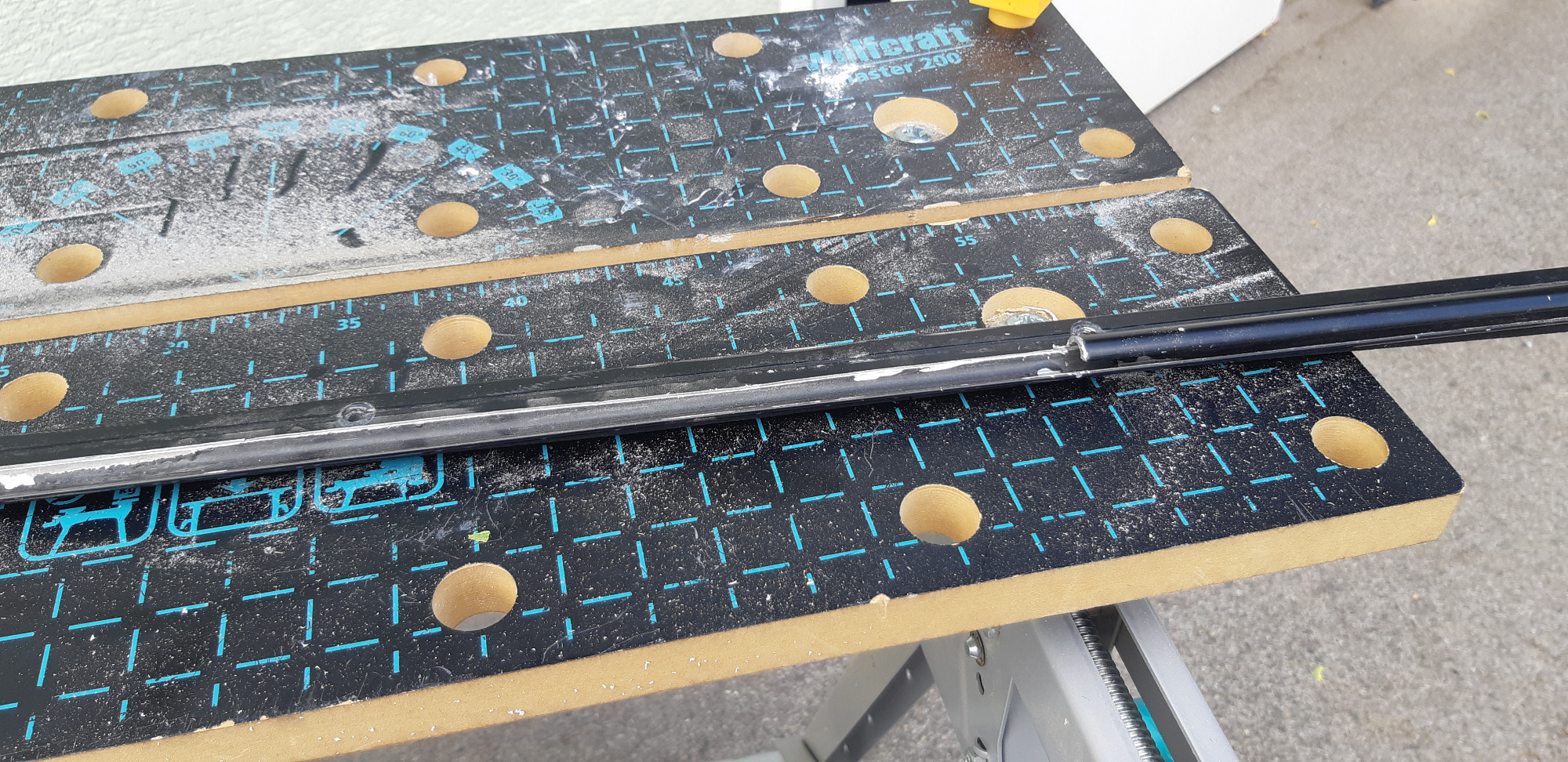

2. Bei der Alu Führungsschiene muss die innere Seite auf der Länge von der Klappe entfernt werden. Eingespannt und mit einer dünnen Metallscheibe funktioniert das halbwegs gut.
3. Danach habe ich die Scharniere an die wieder befestigte Aluschiene angeschraubt.
4. Bei der Klappe muss im Bereich der Scharniere die schwarze Führungsschiene entfernt werden.

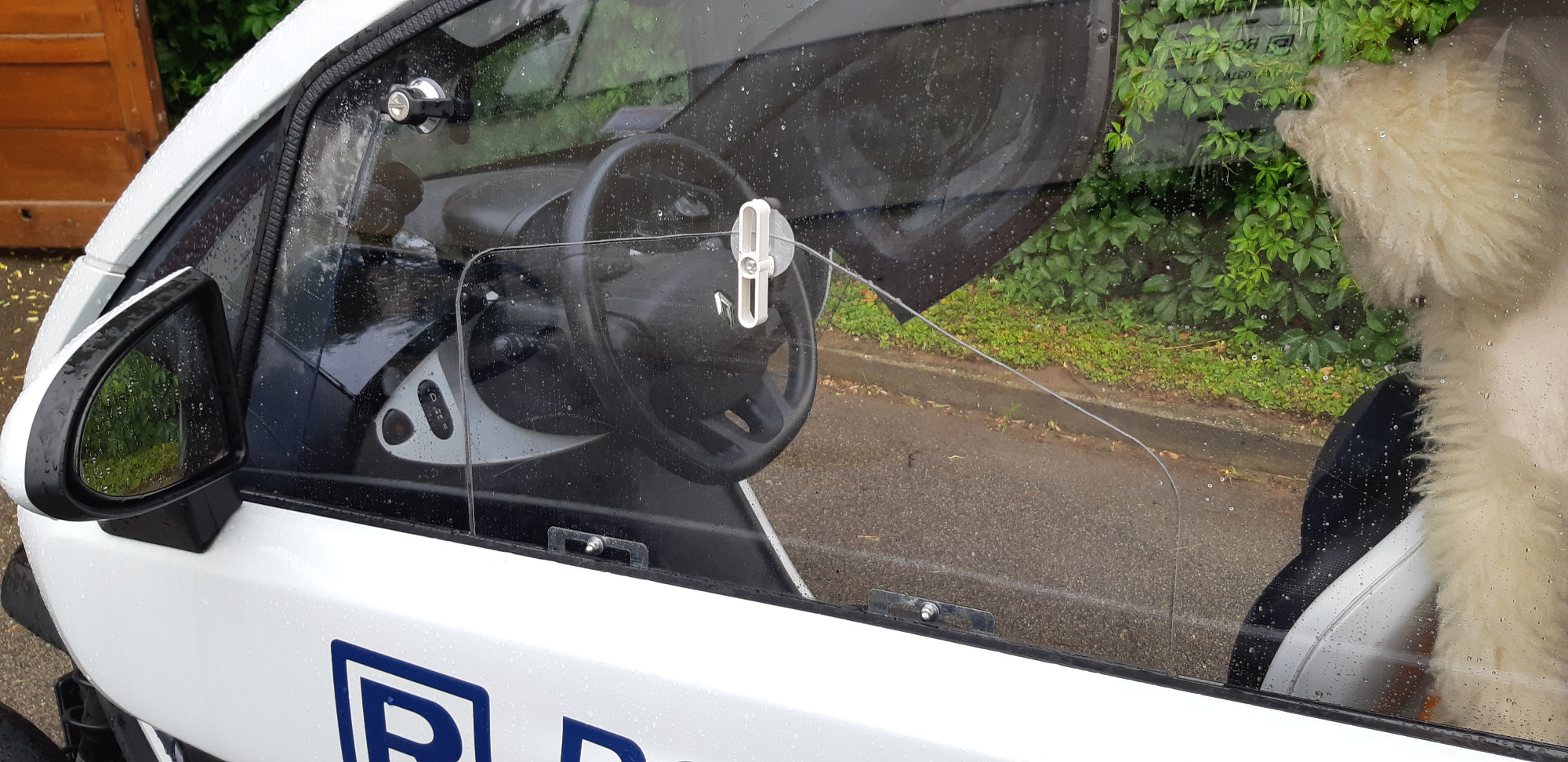

5. Den Anschlag und Schließmechanismus bei der Klappe montieren.

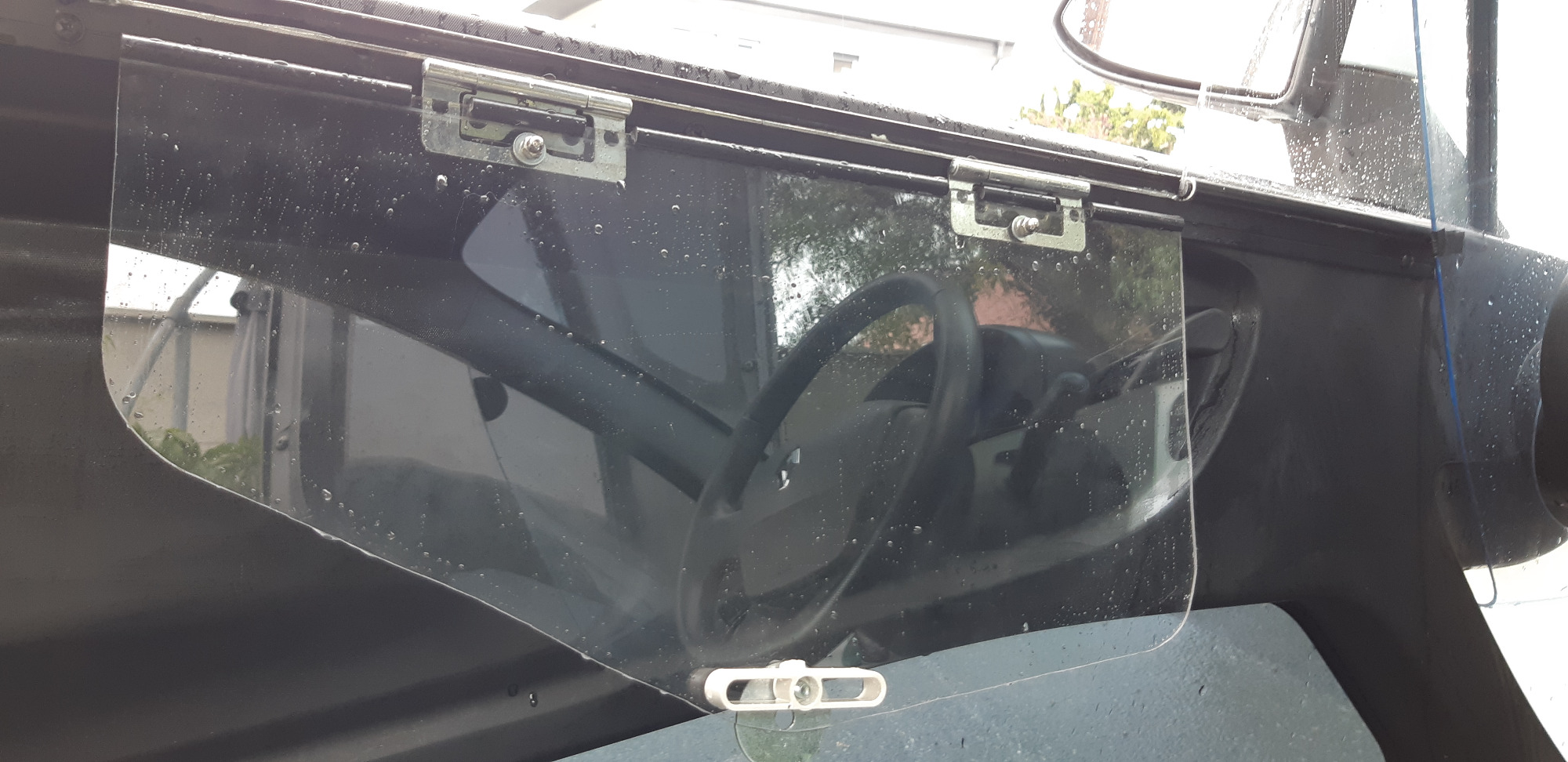

6. Die Klappe an den beiden Scharnieren befestigt.

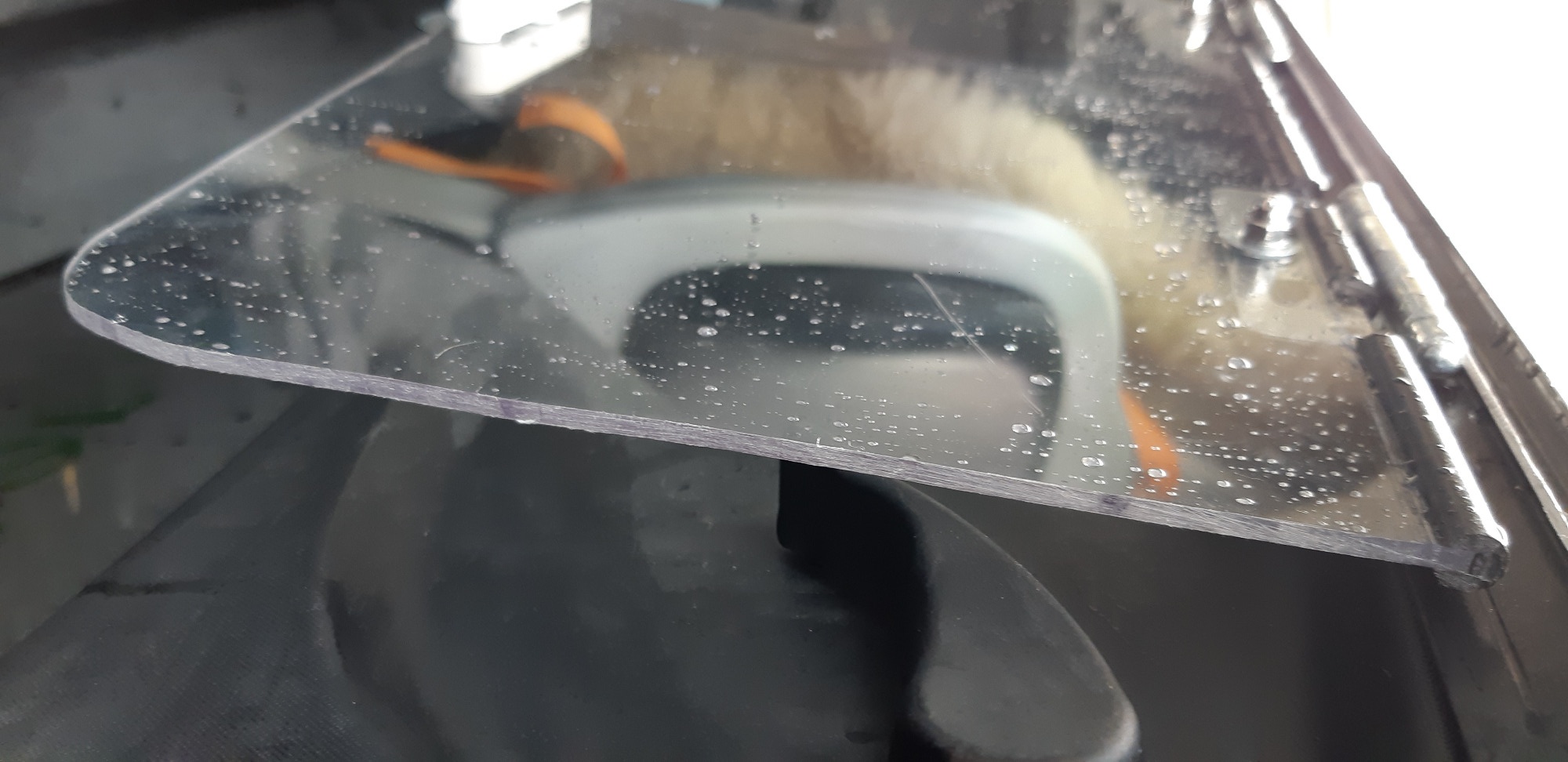

Ich wollte auch noch eine Fixierung für den geöffneten Zustand mittels Magnetes einbauen. Da aber die Klappe aufgrund der, von mir nicht entfernten schwarzen Kunststoffführungsschiene zuerst bei der Aluschiene ansteht, kommt es im geöffneten Zustand zu keinem geklappere.Die Klappe steht circa 4-5 cm in den Innenraum.
Ich habe die starken Gasdruckdämpfer nur bei der rechten Türe eingebaut,daher benütze ich die linke Seite nur im Notfall. (Wäre aber ohne weiteres möglich)

Der „Einbruchschutz“ entfällt aber.








Abschließend: Die Makralon Scheibe lässt sich sehr gut bearbeiten, da springt nichts. Ist nur eher leicht zum Verkratzen und der Umbau hat für mich einen erheblichen Mehrwert
