Möglichkeit für Zusatzladeranschluß am Twizy

Am Samstag 22.11.2025 werden wir ( Carbonpegasus ) und meine wenigkeit nach Arbon ( Schweiz ) reisen, um bei lip ( Urs )

einen intravinösen Zugang zum Akku, zu legen, inkl. Zusatzlader ( HP - Netzteil ).

Sollten ineressierte, gleichgesinnte, mit hinzukommen wollen, oder auch gleich einen Zugang ( mit Lader ) haben wollen ( 3 schaffen wir an einem Tag locker )

Sollten sie sich mit Urs in Verbindung setzen, und sich dann hier "anmelden".....

Zusatzlader ist eine top Sache!

Ich persoenlich nutzte:

https://nl.aliexpress.com/item/1005006668075720.html?spm=a2g0o.order_list.order_list_main.50.7c345c5fmPtu7I&gatewayAdapt=glo2nldhttps://nl.aliexpress.com/item/1005006668075720.html?spm=a2g0o.order_list.order_list_main.50.7c345c5fmPtu7I&gatewayAdapt=glo2nld

Der ist handlich, wird nicht heiss und man kann die Ladeleistung reduzieren.
Dank dem ToM und nem relais von Tom-et-Uli hier aus dem Forum kann man den Zusatzlader automatsch abschalten lassen.

Viel Spass und Erfolg!

@ HollandHannes

Nutzt du die 50 Ampere oder die 25 a Variante dieses Ladegerätes (Netzteil)?

Kangoo schrieb: @ HollandHannes

Nutzt du die 50 Ampere oder die 25 a Variante dieses Ladegerätes (Netzteil)?

Moin Silk,

ich schalte mich mal eben ein...
Wir nutzen das 50A Ladegerät.

LG Tom

Da ich das ja auch schon ein paar mal gemacht habe, aber auch schon ein paar mal eher "suboptimal" von Anderen umgesetzt gesehen habe:
Wo soll der Anschluss hin und welchen Steckverbinder wollt ihr nutzen? Wird das ganze intern noch zusätzlich abgesichert und läuft es über ein Schütz?

Gruß,
Patrick

Jack-Lee schrieb: Wo soll der Anschluss hin und welchen Steckverbinder wollt ihr nutzen? Wird das ganze intern noch zusätzlich abgesichert und läuft es über ein Schütz?

Da ich mich auch gerade mit einem ähnlichen Thema beschäftige:
Ich nutze QS9 Stecker mit Pilotkontakten, da kommt 25mm² feinstdrähtig, Doppelt isolierte Leitung ran. Sowohl Richtung Sevcon als auch Richtung "Range-Extender" kommt eine 100A Schmelzsicherung. Die Pilotkontakte schalten dann einen DC-Schütz mit 250A Nennstrom. Somit sollte das ganze sicher und zuverlässig funktionieren (ohne hässliche Lichtbögen).
Mit DC darf man da nicht leichtfertig umgehen, da ja kein Nulldurchgang wie bei AC können hier fiese Lichtbögen entstehen.
Hab auch Beruflich mit großen Batterien zu tun, die größte im Portfolio hat 296 kWh.

Gruß Stephan

Servus,

da unterm Twizy würde ich dennoch zu gedichteten Steckern raten. Im Kontaktbereich, wie auch gegen Gehäuse und gegen Kabel!

Jack-Lee schrieb: Da ich das ja auch schon ein paar mal gemacht habe, aber auch schon ein paar mal eher "suboptimal" von Anderen umgesetzt gesehen habe:
Wo soll der Anschluss hin und welchen Steckverbinder wollt ihr nutzen? Wird das ganze intern noch zusätzlich abgesichert und läuft es über ein Schütz?

Gruß,
Patrick

Siehe auch mal hier:

www.twizy-forum.de/projekte-twizy/83603-schnell-lader-extern?start=75#132554

Als Stecker und Buchse für den Gleichstrom Anschluß zum Akku verwenden wir ( eigene Norm ) bei allen Zusatzlader'n

den Harting Typ: 32A 6polig mit Schraubanschluß !

www.twizy-forum.de/projekte-twizy/83603-schnell-lader-extern#228651

GeölterBlitz schrieb:
Als Stecker und Buchse für den Gleichstrom Anschluß zum Akku verwenden wir ( eigene Norm ) bei allen Zusatzlader'n

den Harting Typ: 32A 6polig mit Schraubanschluß !

Das Thema steht auch auf meiner Wunschliste, aber bis zum Bodensee ist es kurzfristig jetzt zu weit.

Hast Du bitte einmal einen Link zu dem Harting Typ.

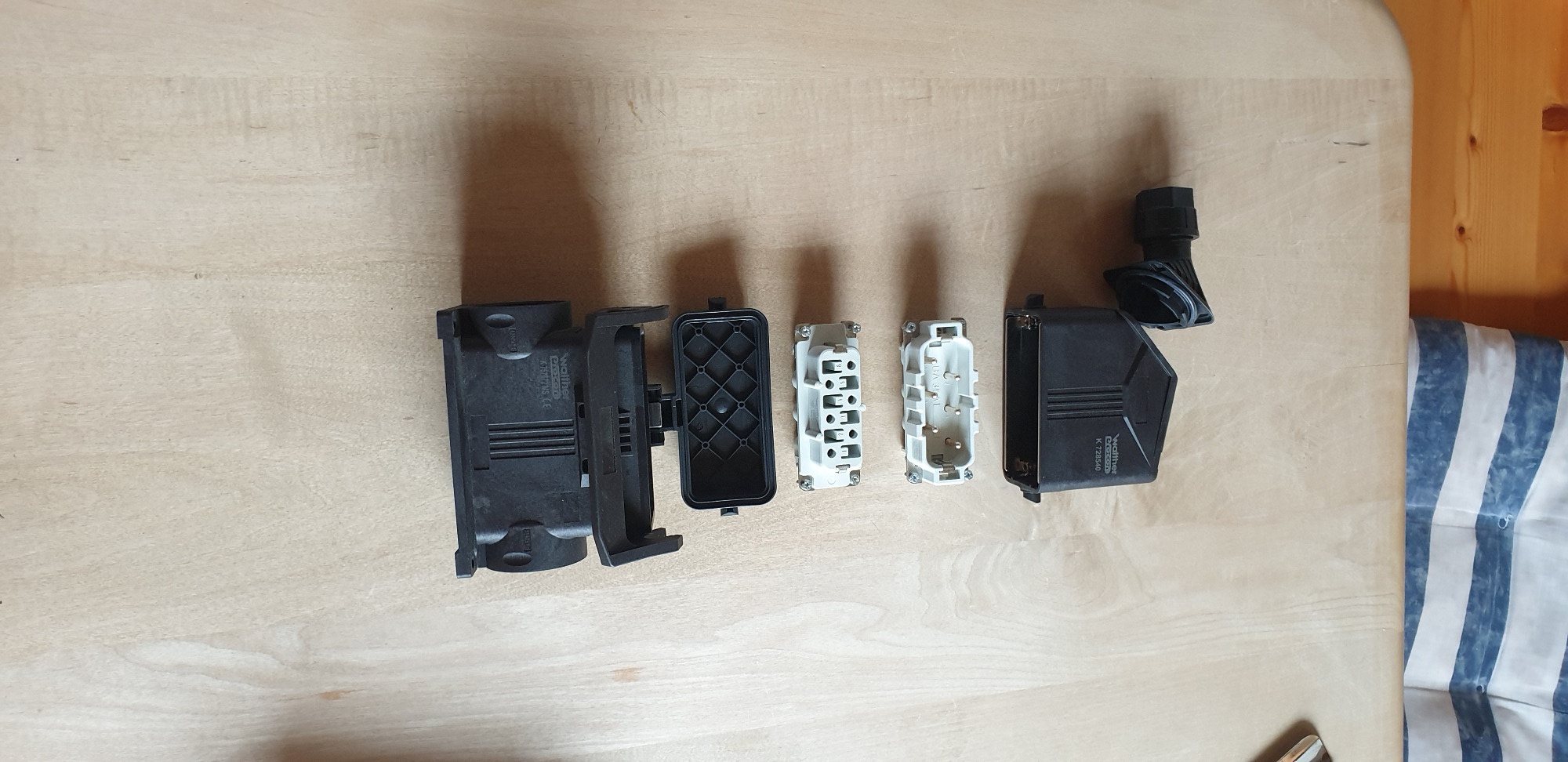

Das sieht dann so aus:



Die einzelnen Teile Kaufe ich beim Elektro Großhandel, wenn die jemand braucht,

kann ich besorgen und schicken, wenn man selber kaufen möchte, stelle ich die jeweiligen Artikel mit Typenbezeichnung rein !!

Danke für die nachgetragenen Zeilen, beim goooglen war ich gerade am verzweifeln.

Verwendet ihr einige Kontakte parallel, um die Stromtragefähigkeit zu erhöhen ?

GeölterBlitz schrieb: Das sieht dann so aus:

Die einzelnen Teile Kaufe ich beim Elektro Großhandel, wenn die jemand braucht,

kann ich besorgen und schicken, wenn man selber kaufen möchte, stelle ich die jeweiligen Artikel mit Typenbezeichnung rein !!

^

Hmm, mal ehrlich die Kontakte sehen mr nicht danach aus als könnten Sie100A dauerhaft. Haben auch Harting im Einsatz, bei DC in höhrern Leistungen leider nicht der richtige Lieferant.
Da gibt es besseres, für kleineres Geld.

Take a look at the connectors I used for this project .
They are rated for more than 100A, and sealed in the contact slot and in the cable.

Ich wieder, der Mann der Extreme

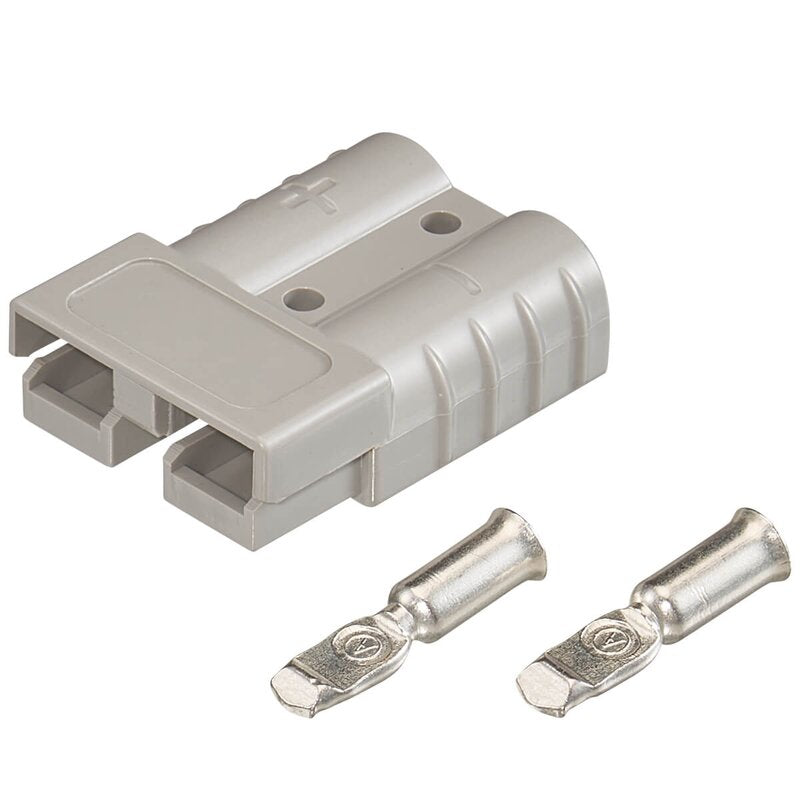

Plus Kabel vor der Midi Sicherung angeschlossen und 50A auf 100A erhöht. Minus Kabel an einer der Stehbolzen im Akku angeschlossen.Kabel mit Gummitüllen im Blech rausgeführt und einen Anderson Stecker angeschlossen. Steht immer unter Strom und liegt unterm Sitz. Keine Relais keinen
Angst-Schnickschnack oder sonst welchen " Verband der Erdhörnchen" ( VDE) Kram.
Und bitte noch mal den ersten Satz lesen.
Danke.
Funktioniert seit 8 Jahren!

Wolfe schrieb: Danke für die nachgetragenen Zeilen, beim goooglen war ich gerade am verzweifeln.

Verwendet ihr einige Kontakte parallel, um die Stromtragefähigkeit zu erhöhen ?

Ja,
Stift 1 und 2 = plus
Stift 3 und 4 = minus

Je Stift sind für 32A ausgelegt, also sind so 64A ohne Probleme machbar, der HP - Lader bringt ca. 50A bei 60V = 3.000W

Kabel 5 x 4mm² Ader 1 und 2 = plus, Ader 3 und 4 = minus
