1P E-Motor mit Kondensator, will nicht laufen.

Hi.

ich muss mich wohl trotz passendem Lehrberuf als DAU outen.. ist halt auch schon ein paar Jährchen her.
Story: Kumpel hat ne große Aufschnittmaschine, klassischer 230V 1P Motor mit Kondensator. Der Kondensator war wohl ebenfalls "klassisch" schon länger hin
und so wurde das Ding immer mit der Hand "angeworfen". Bis einer eingeschaltet hat und nix weiter passiert ist. So stand das gute Stück wohl so lange bis der
Motor gehimmelt ist und den Treibriemen gleich mit geschmolzen hat.
Jetzt liegt hier ein Ersatzmotor nebst neuem Kondensator (12uF 450V) und will nicht. Hat keine Leitungsbezeichnungen, Verkäufer sagt das "die kürzeren für die Hilfsspule" sind.
Die Spulen haben einmal 18 (Hauptspule) und einmal 35 Ohm (Hilfsspule). Allerdings untereinander Durchgang... und wenn man das Ding in der üblichen Schaltung verdrahtet
läuft er entweder nur mit anwerfen, oder sehr langsam ohne Dampf, oder der LS fliegt. Was tun...

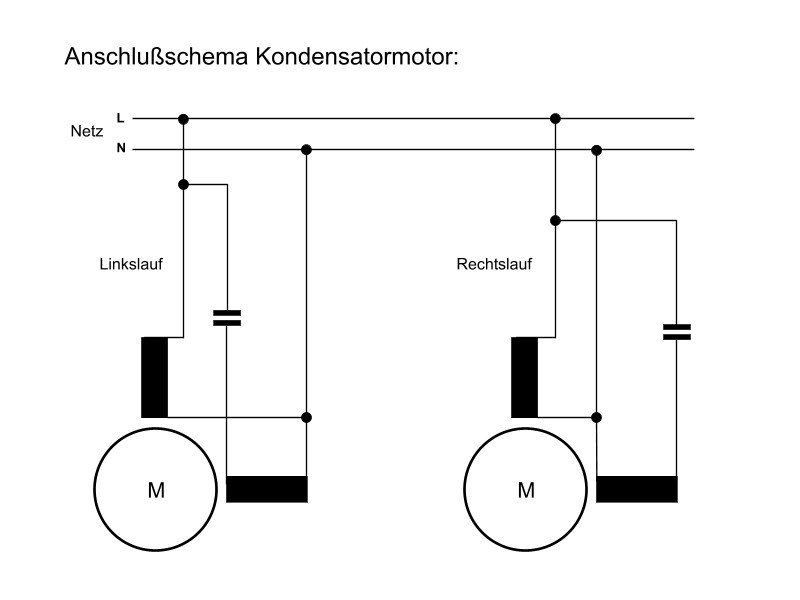

(Von Jo frgmnt Grys, CC BY-SA 3.0, commons.wikimedia.org/w/index.php?curid=19050767 )

Erstmal alle Anschlussleitungen im ggf vorhandenen klemmbrett trennen, alles abklemmen, drähte unverwechselbar beschriften und in einer Tabelle die gemessenen Widerstandswerte von jedem zu jedem Draht auflisten. GGf typ oder Foto des motors angeben.

Das geringe Anlaufdrehmoment bei Drehstrommotoren die mit Steinmetzschaltung betrieben ist ein großer Nachteil dieser Lösung. Das Lastmoment sollte bei Drehzahl 0 u/min vorzugsweise 0 Nm sein.
( z.B Kreiselpumpe )
Wie es bei Deiner Maschine ist wissen wir nicht, aber das könnte ein Problem sein.

Hier ist ein hilfreicher Artikel zur Steinmetzschaltung. Drehstrommotor mit Kondensator – das Märchen von der Steinmetzschaltung

Welche Leistung hat der Motor ?

Für einen zB. Kreissägen Motor mit 1 kw, werden min. 30 uF benötigt !

de.wikipedia.org/wiki/Steinmetzschaltung

Um das Anlaufdrehmoment zu erhöhen kann der Hilfskondensator vergrößert werden.
Natürlich hat das Nachteile bei der Betriebsdrehzahl.
Dann helfen Schaltungen die einen Zweistufigen Kondensator bedienen.
Aber…
Gibt es bei den Chinesen nicht schon günstige 1P Motoren die einen Wechselrichter integriert haben ?

Hier ist ein Motor mit zweistufigem Kondesator 1P Motor

Moin.

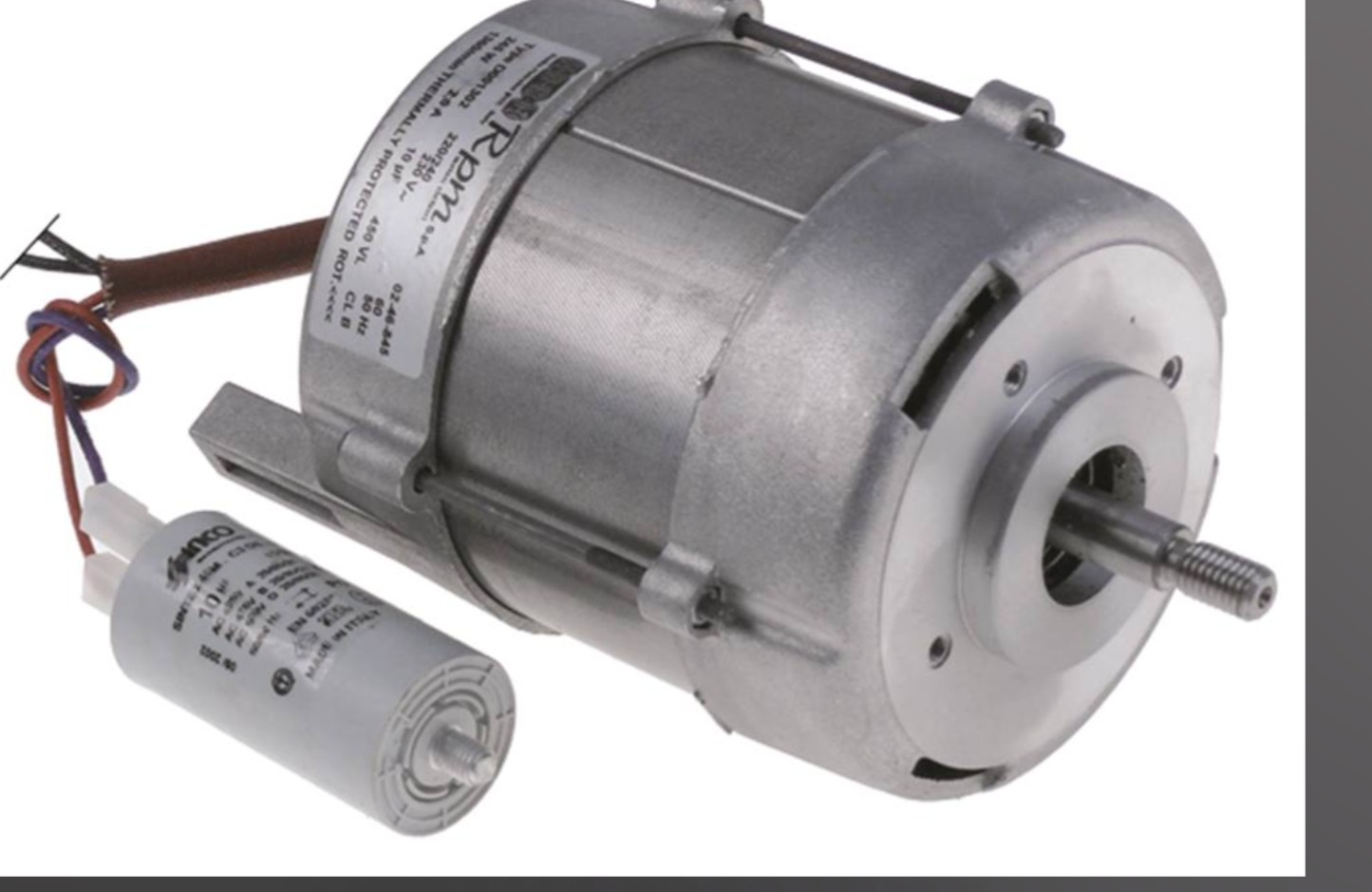

Nene, das ist ein C71/80 Castellotti. Der Kondensator war dabei, das passt. Anscheinend ist der Motor aber intern schon gebrückt, damit die Servicetechs beim Tausch keine Verdrahtung ändern müssen. Ich schau heut abend nochmal, imho war das der Grund weshalb der "freie" Aufbau nicht geht.

Der hier ist es
www.gastroteileshop.de/rpm-c71-80-motor-...ia-lux-370-standard-50hz-230v/a-1062079/

Und hier ist das wohl auch so gelöst.
