gebrauchte Twizy Zellen für Homespeicher nach Restkapazität sortieren

Mal ein erstes Zwischenergebnis der Sortierung. Siehe Tabelle im Anhang ! ( Es sind noch ca.60 - 80 Stück zu sortieren )

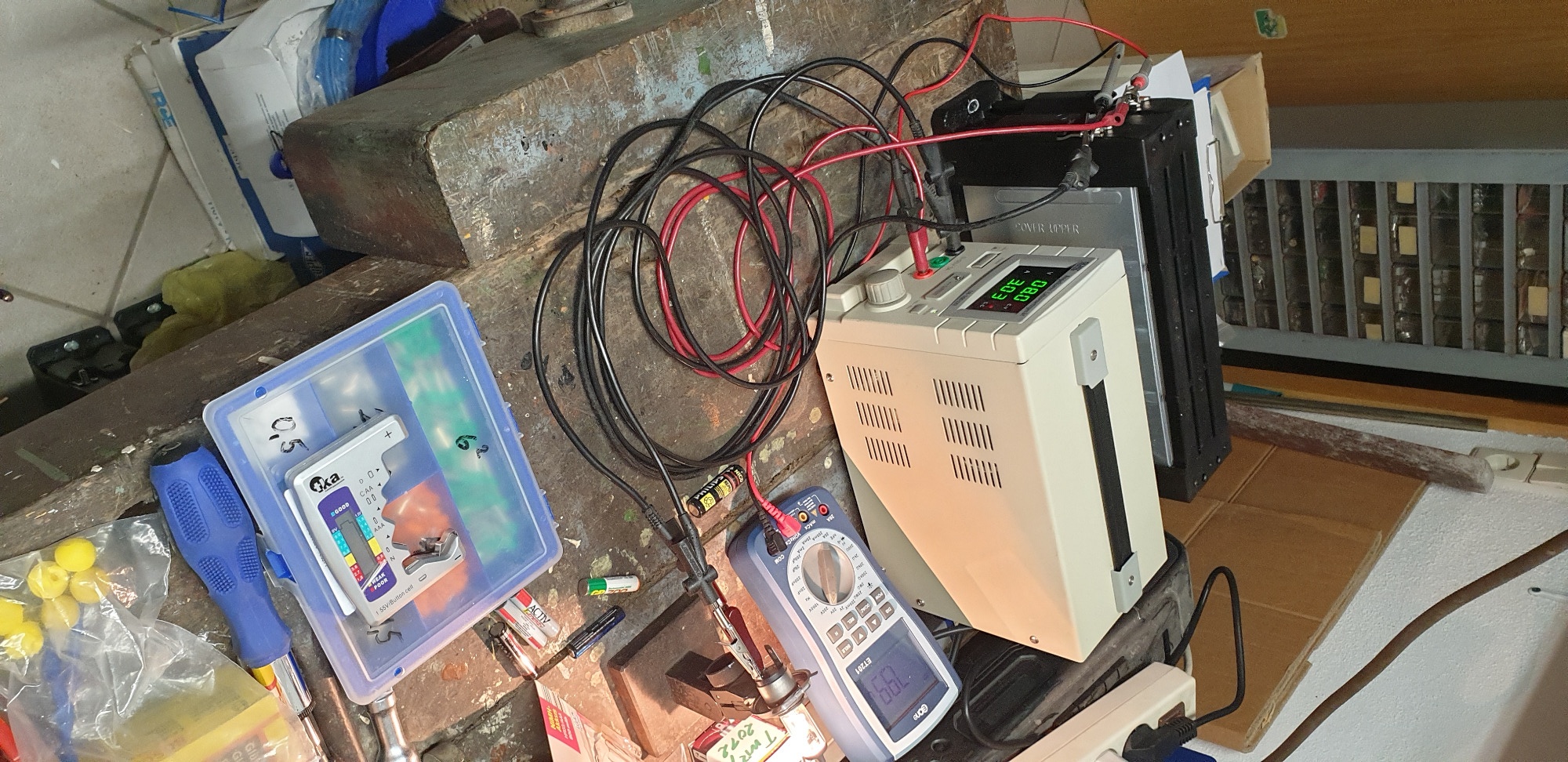

Alle Zellen zuerst auf 8,30 V aufgeladen ( manche auch durch Zeitverzug auf bis zu 8,50 V aufgeladen )



Dann alle Zellen mit Hallogen Birne 12V / 60W , 30 Minuten entladen, Rest Entladespannung in Tabelle eingetragen.



Die mit 8,31 V Restspannung, sind die, die auf über 8,30V bis 8,50V aufgeladen wurden...



Überall stehen Zellen rum...

Schönes Projekt! Bei dem Testverfahren stellen sich mir zwei fragen:

- Wenn eine zelle im Modul schwächer ist als die zweite, wie verhinderst Du deren Überladen?
-Die Entladene Kapazität beträgt < 2Ah, das ist auf der Ladekurve der >80Ah restkapazität noch immer ganz nah an voll geladen. Ist für die Sortierung nicht mehr das untere ende, näher bei 3V spannend?

Du hast vermutlich das ziel, 14S oder 15S strings zusammenzustellen, die dann an übliche LV-Speicherwechselrichter passen. Eine mögliche Methode ist dabei, die Zellen grob Vorsortiert nach herkunft zusammenzuschalten, das klappt bei dir vielleicht mittels des Seriennummernstickers. Dann werden sie im Zielsystem vollgeladen und Balanced, 2-3mal die laut BMS schwächsten und stärksten außreisserzellen unter den Batterien ausgetauscht, und somit ergeben sich aus diesem Sortieralgorithmus gleichmäßig schwache/starke batterien.
Alternativ nach dem Erreichen der Entladeschlussspannung an einer zelle, die Batterie zerlegen und mittels elektronischer last oder Modellbaulader die wenigen verbleibenden Amperestunden ausmessen. Die Messarbeit ist enorm, aber bei gebrauchten Zellen absolut nötiges Beiwerk.

Dieser Umrichter liegt schon in der Garage: MID 11-30K TL3-XH der Fa. Shenzhen Growatt New Energy Co., Ltd

Für die nötigen Akku DC 600V Eingangsspannung schalte ich 11 x 7 Akku Zellen in Reihe ( 11 x 7 x 8,3 V = 639 V ) , das sind 2 bis 3 Schaltschränke voll mit Akku Zellen.

Die Kapazität des "gesammten Akku's" richtet sich dann nach der "schwächsten" Zelle.

Max. Lade / Entlade Leistung : 30 kW, Max. Lade / Entladestrom : 25 A

Man kann die Zellen auch einzeln über die kleinen Stecker testen.
Ein BMS für den kompletten Akku muss man wohl selber bauen. Vielleicht gehen auch mehrere kleine vernetzte BMS.

GeölterBlitz schrieb: Akku DC 600V Eingangsspannung

Bei allem was ich hier lese wirst du wohl um die Gefahr wissen in die du dich begibst.
Ich hab schon echt viel rum PV und Heimspeicherlösungen gemacht und gesehen. Einen Hochvoltakku würde ich unter KEINEN UMSTÄNDEN selbst bauen - erstreckt nicht (so verstehe ich das hier) ohne geeignetes BMS.
Selbst ein einzelner Twizyakku am NiederspannungsWR (Victron ist das einzig wahre) ist nichts was ich jemandem anderen ins Haus stellen würde.

Was willst du überhaupt mit soviel Kapazität?!

Mein kleines Rentner Salär, ein bisschen per dynamischem Strompreis ( Stromhandel ) aufbessern, ist doch klar, oder ?....

oder soll ich sagen: schwäbischer Ansatz

Es ist geschafft, alle 156 Zellen sind separiert, jetzt kann der Aufbau des Heimspeicher's beginnen....

Das Ergebniss kann sich sehen lassen ( siehe Liste im Anhang )

Was sind das für Spannungswerte nach denen die sortiert sind? Was erschließt Du aus denen?

Was ist das eigentlich mit diesen Hochkant Fotos die dann doch um 90° gedreht eingefügt werden ...

Exif? orientation-flag

---

---

Akku61: www.twizy-forum.de/zeigt-her-eure-twizys...nur-twizy-bilder-zeigen?start=870#251011

TwizyChrisy schrieb: Was sind das für Spannungswerte nach denen die sortiert sind? Was erschließt Du aus denen?

Siehe: www.twizy-forum.de/Alternativ-Akku/92618...her-nach-restkapazitaet-sortieren#276794

Die guten in's Töpfchen, die schlechten in's Kröpfchen

Alle Zellen zuerst auf 8,30 V aufgeladen ( manche auch durch Zeitverzug auf bis zu 8,50 V aufgeladen )

Dann alle Zellen mit Hallogen Birne 12V / 60W , 30 Minuten entladen, Rest Entladespannung in Tabelle eingetragen.

So kapier ich's auch

Naja, ich würde die lieber mal per BMS balancieren lassen und dann messen.

manche auch durch Zeitverzug auf bis zu 8,50 V aufgeladen )

Was kannst Du ( bei so undefiniertem SOC) für eine Aussage zum Zustand der Zelle treffen?
Deine "Strategie" in Ehren, kann aber nicht wirklich abbilden wie gut Du die Zellen (Zellpakete) selektierst.
Deine weitere "Strategie" würde mich interessieren.
Hoffe doch Dein Speicher steht nicht im Keller/Haus.

Gruß SAW

Ist vieleicht nicht ganz vergleichbar, ich hatte mir für das Selektieren der Unmengen an 21700er Zellen extra ein 4-Slot Ladegerät mit Testmodi angeschafft, alle 400 Stück ge/ent und wieder auf 80% geladen. Danach die Innenwiderstände mittels dediziertem Messgerät gemessen und beide Logs in einer Calc-Datei sortiert.

Anyway. Wie sehen die Packs eigentlich per se aus? Ich hab ja mittlerweile auch so um die 30 Stück, von denen sind einige böse "breit" geworden, da sie lose stehen und nicht mehr vorgespannt sind.

Pfälzer68 schrieb: Anyway. Wie sehen die Packs eigentlich per se aus? Ich hab ja mittlerweile auch so um die 30 Stück, von denen sind einige böse "breit" geworden, da sie lose stehen und nicht mehr vorgespannt sind.

Ja die müssen dann bei der Speicher Montage wieder in die orginal Twizy Bleche "eingespannt" werden.

Immer 7 Zellen zu einem "Teil - Akku" montiert, Zellverbinder dran, alles wie beim Orginal Akku.

Wenn der erste "Schaltschrank" fertig moniert ist, zeige ich die Bilder.....
