Hat jemand einen Plan bzw so einen abgeschnittenen Stecker

  • TwizyChrisy
  • TwizyChrisys Avatar
  • Autor
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 19403
  • Dank erhalten: 11553
17 Jun 2025 09:56 #269474 von TwizyChrisy
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker

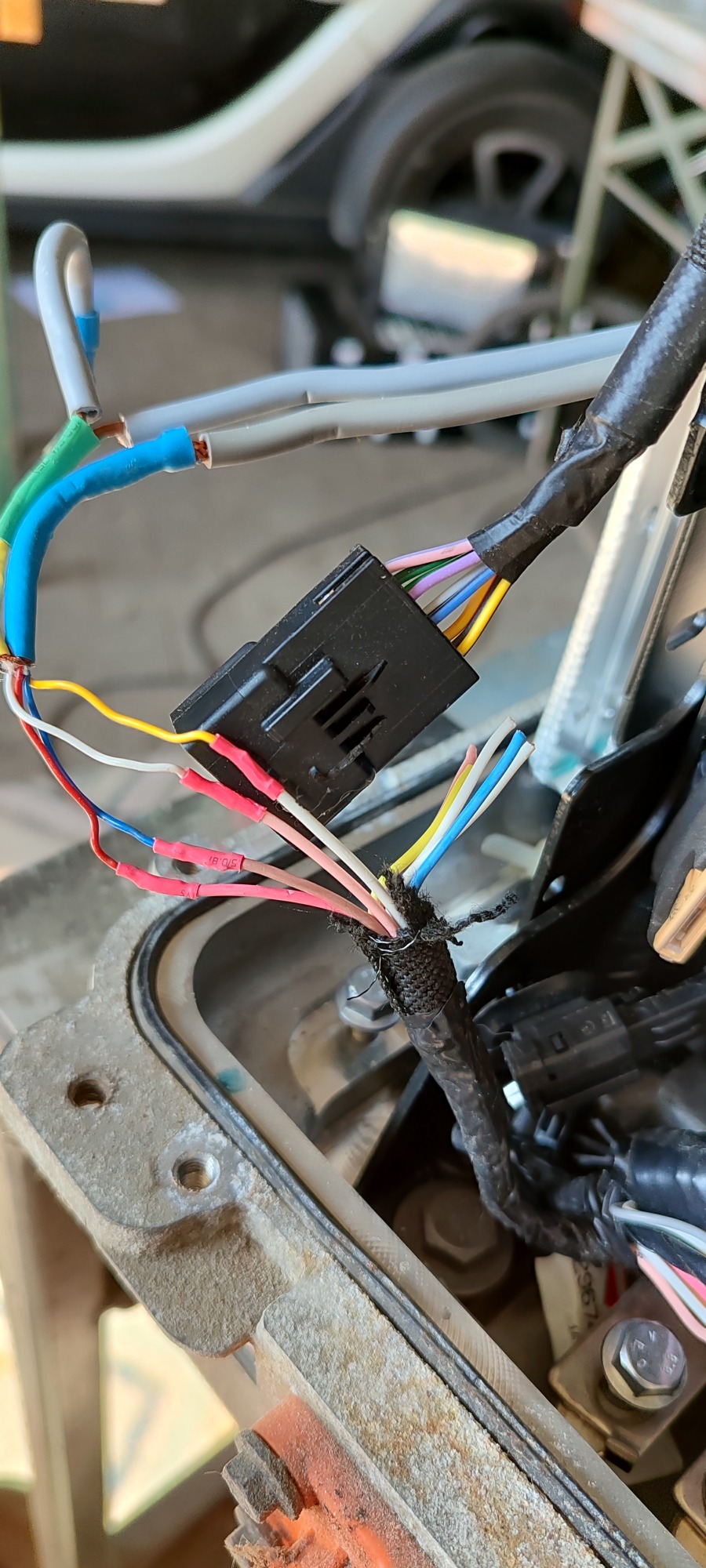

Beim Umbau auf e-Driver wurde leider dieser Kabelbaum zerstört.

Der Rückbau auf den Plug and Play Kabelsatz ist daher leider aktuell eingefroren bis ich so einen Stecker finde.

Hat irgendwer so einen Stecker (also den der fehlt!) an liebsten noch mit Kabelresten um alles zurücklöten zu können.

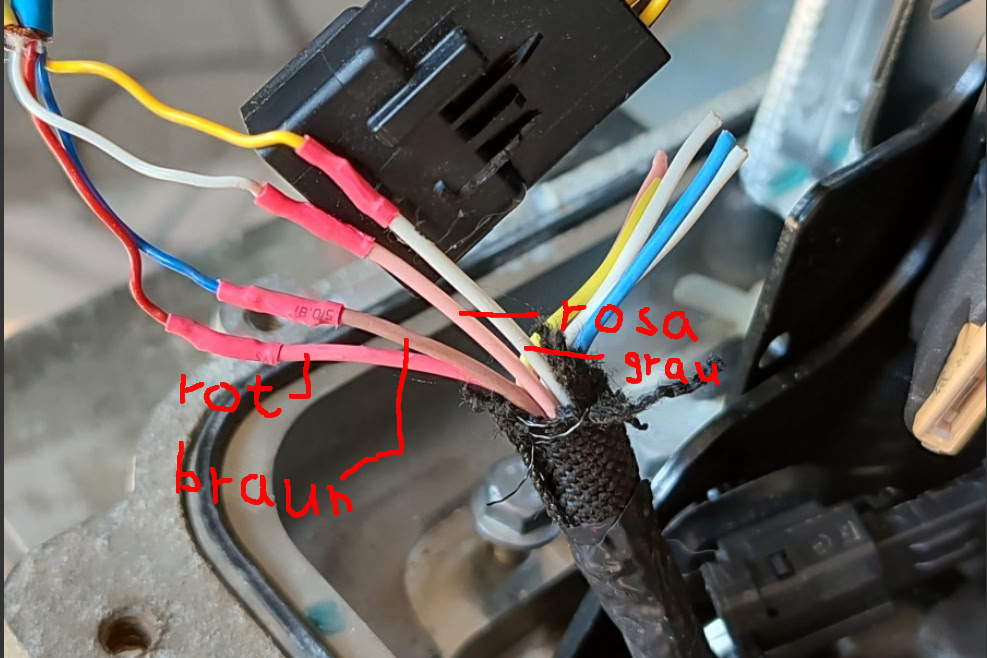

Dazu noch die Frage: Ich sehe ZWEI mal Rosa :-(

Mehr Twizys, mehr Freude.
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Snorre
  • Snorres Avatar
  • Moderator
  • Moderator
  • Beiträge: 6053
  • Dank erhalten: 4144
17 Jun 2025 10:13 #269475 von Snorre
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker
Ich finde sowohl deinen Text als auch das Foto wenig aussagekräftig. ;)
Zumindest für mich solltest du dir etwas mehr Mühe geben, damit ich eventuell mit Rat oder Tat helfen könnte. :)
Twizy Cargo, EZ 07/2014, 110.000 km, Stand 09/2024

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • udo229
  • udo229s Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 727
  • Dank erhalten: 560
17 Jun 2025 12:06 #269476 von udo229
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker
in der tat zweimal rosa im selben kabelbaum. wenn beide rosa adern nicht am selben, auf verpolung unempfindlichen, Bauteil enden, wird das schwierig ohne einen Akku, an dem der stecker noch montiert ist und an dem man messen kann, von welchem steckerpin welcher rosa leiter wohin führt...
Twizy 45 BJ’12, 43.000km, zusatzlager, geklebte Motorhülse
Twizy 80 BJ'12 50.000 km, originalwelle und motorhülse noch
9,5 kwp auf dem Dach
Pylontechspeicher
C-Zero im Sharing
Ostholstein
Folgende Benutzer bedankten sich: Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Selbermacher
  • Selbermachers Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 373
  • Dank erhalten: 184
17 Jun 2025 16:21 #269483 von Selbermacher
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker
Elektr. Türöffner, autom. Innenbeleuchtung mit Dimmer, Sitzheizung, IR-Heizung im Fußraum, JBL GTO 429 + Pioneer TS-WX110A + CarPower NANO -402, LED-Standlicht, Nightbraker 130, 2,3KW plus 2x 3KW Ladegerät (Huawei R4850G2), OVMS v3, TYP2 Ladebuchse, Komfort-Fahrwerk
Anhänge:
Folgende Benutzer bedankten sich: TwizyChrisy, Akku61, Rebound, Ulli-et-Tom, lip

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • Autor
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 19403
  • Dank erhalten: 11553
17 Jun 2025 21:33 #269487 von TwizyChrisy
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker
Ich mach morgen noch mal Fotos
Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • FlipFlop
  • FlipFlops Avatar
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 106
  • Dank erhalten: 256
18 Jun 2025 23:47 - 18 Jun 2025 23:50 #269541 von FlipFlop
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker
Ich hoffe das Hilft:

[ ] Pink: 12P_YAZAKI pin 10 -> 12P_AMP pin 12 -> 4P_Hauptschütz pin 2
[ ] Pink: 12P_YAZAKI pin 7 -> 12P_AMP pin 4 -> 16P_TE pin 5


TE P/N 1379665-1 www.mouser.de/ProductDetail/TE-Connectiv...379665-1?qs=yDt3hdeEHFPHyQTcXOTpxw%3D%3D

Vorgestern erst da bestellt, ärgerlich.

Ich zeichne aktuell, auch wenn es dazu von Renault pläne gibt, einmal alles bezüglich des Akkus ab. Ich bin Copyright-technisch noch unverfangen, weil ich die Renault-Schaltpläne nie gesehen habe, und kann es dann legal veröffentlichen, sofern der Forenchef nichts dagegen hat. Nachteil ist: Das Original kann fehlerfreiheit Garantieren, ich nicht 1000%.
Letzte Änderung: 18 Jun 2025 23:50 von FlipFlop.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Berthold
  • Bertholds Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2521
  • Dank erhalten: 2265
19 Jun 2025 08:24 #269546 von Berthold
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker
@FlipFlop

Die Dokumentation Zum EDriver BMS ist Dir bekannt Klick mich ?
Twizy Intens ; EZ 11/16 ; Parrot mit Pioneer-Sub ; H145/13 V135/13; Spacer 10mm; Zusatzlager, Lader Ventilation optimiert ; Mario Hack ; Kaufakku; Rückfahrkamera, Lüftungsschlitze freigeräumt , LED Frontlicht, ToM , LEGASTHENIKER aus NRW

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • Autor
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 19403
  • Dank erhalten: 11553
19 Jun 2025 13:39 #269563 von TwizyChrisy
Hat jemand einen Plan bzw so einen abgeschnittenen Stecker

FlipFlop schrieb: Ich hoffe das Hilft:

[ ] Pink: 12P_YAZAKI pin 10 -> 12P_AMP pin 12 -> 4P_Hauptschütz pin 2
[ ] Pink: 12P_YAZAKI pin 7 -> 12P_AMP pin 4 -> 16P_TE pin 5


.


NAch derm dritten mal lesen und hartem überlegen...
Das eine ist die Seite die noch einen Stecker dran hat, das andere die abgeschnittene ?

Ich stelle das Projekt einfach zuzrück und hoffe, daß irgendwann mal jemand einen Akku so schlachtet, daß das Kabelsätzchen für mich übrig bleibt.

Dank Dir trotzdem recht herzlich.
