Akku mit 26650 im Originalgehäuse

Tach.

Sodele... nach erneuter Messung mittels passendem Gerät liegen die Zellen zu 98% im grünen Bereich. Muss jetzt nur noch die Range zwischen 50 und 526 nachmessen... O(h)mmmmmmmmmm... dat daaaauert.... .
Es geht also weiter... demnächst gibts Löttests und Sicherungsversuche..

Pfälzer68 schrieb:
Das hier hab ich über Schisslbauer auch bestellt, mal sehen obs tatsächlich Lieferbar ist. Akkugehäuse Unterteil und Dichtung.


1 WANNE (Renault) OE-Nr: 295F19016R TP0-295F19016R-OT 1 187.00 EUR
2 DICHTUNG (Renault) OE-Nr: 295G32560R TP0-295G32560R-OT 1 28.50 EUR

Und war's lieferbar?
Falls ja, kannst du mal ein Foto einstellen mit den nutzbaren Innenmaßen?
Kursiert sicher schon irgendwo in den Untiefen des Forums.
Nur wo?

Tach.

Die Abmessungen liegen irgendwo bei Dexter im GitHub-Netz... und ich hab gestern bei Jekyll die Gunst der Stunde genutzt und die von Ihm gekauft... jetzt muss ich nur mal sehen ob ich meine Bestellung stornieren kann...

Tach.

Leider wirds nix mit Basteln am WE, Rücken..... Grmblfx!

Erstes Maßnehmen ergibt.. wird schei.. eng in der Kiste... eventuell muss ein Teil der Elektronik extern.. schaunwermal.
Die Blockverbindungen Seriell mach ich mit Schrauben an 3D gedruckten Terminals die in 26650 Form den einen leeren Platz in den Blocks belegen. Je nach Aufwand fräß ich die Dinger aber auch aus Nylon o.ä.

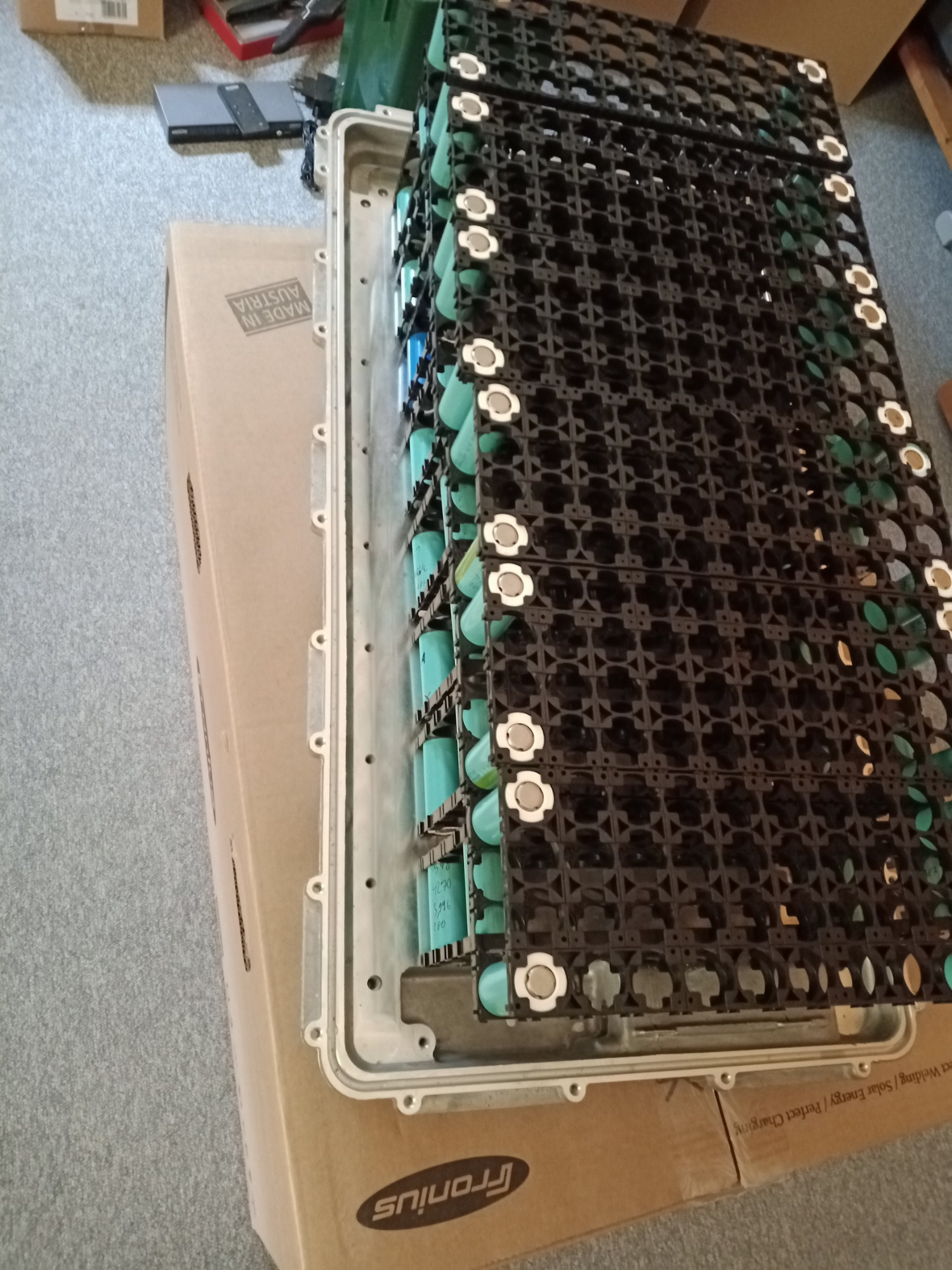

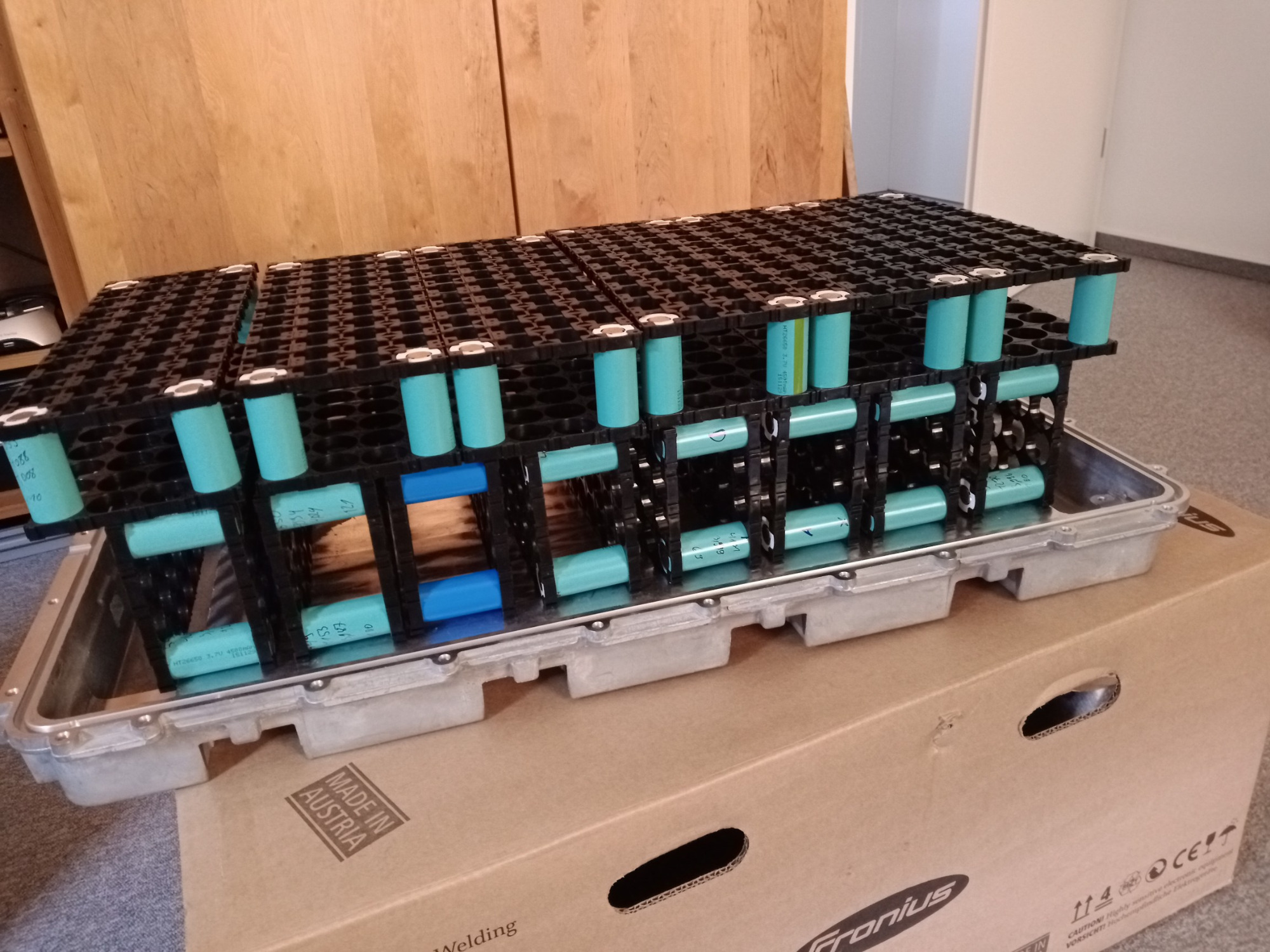

Die Blockanordnung wird in etwa so aussehen, wobei da noch Zwischenisolierung reinkommt. Die Höhe könnte reichen, zumal ich da den verfügbaren Platz über dem Akku zu den Sitzunterrahmen per Zwischenring Akkuboden/Deckel noch ausreizen könnte... zur Not kann der Akku auch 1 cm tiefer sitzen als Original.

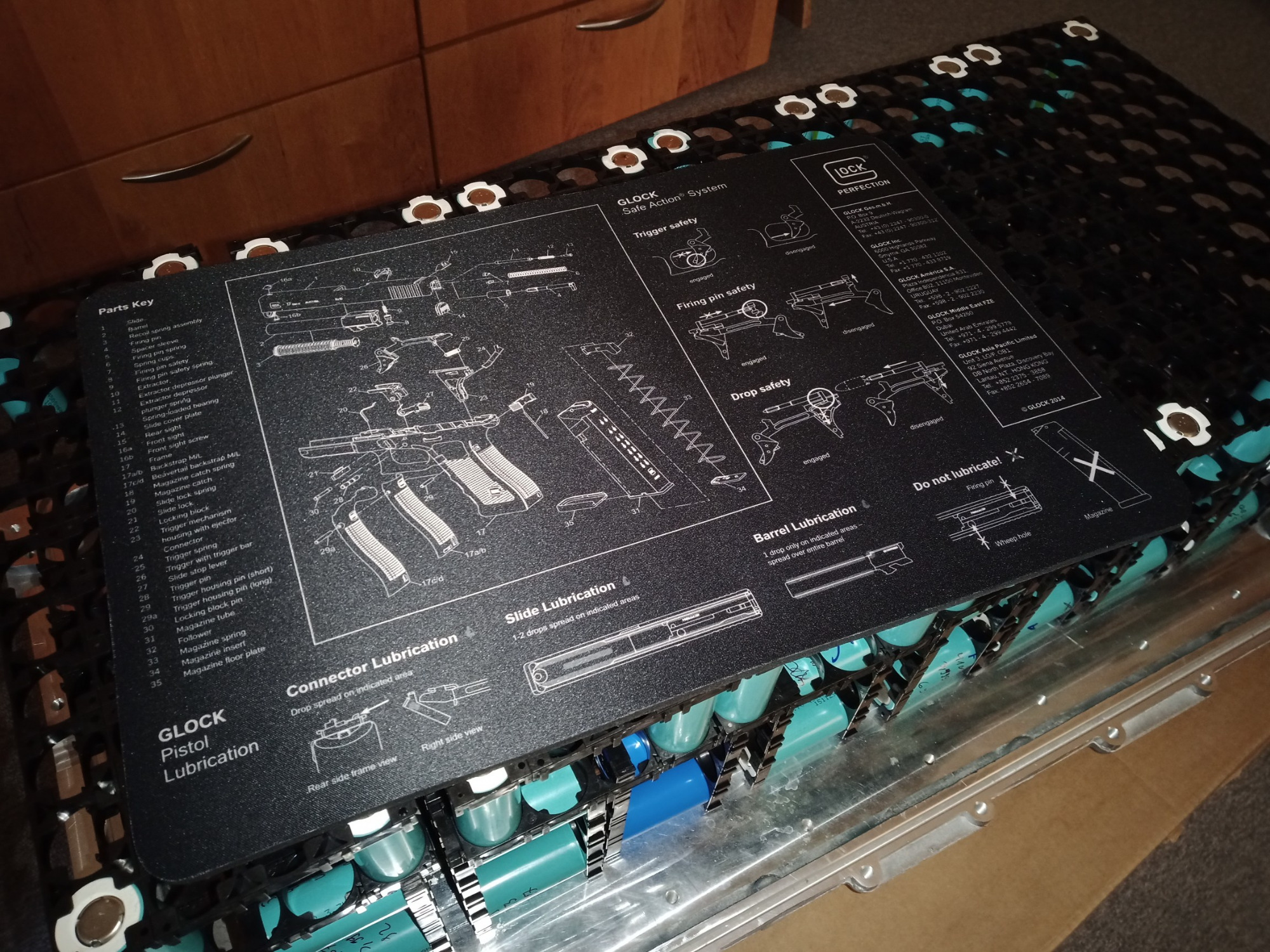

Sicherheit.. Gummischutzmatte beim Arbeiten.. Stilecht..

Fällt das 3. Bild unter das KW-Kontrollgesetz ??

"Feuerstuhl" bekommt hier eine ganz neue Bedeutung

Tach.

Nope, das Glöckchen wird zwar von einigen Tarnträgern benutzt, ist aber "frei" erwerbbar.

Von wegen Feuerstuhl... ich werde alles technisch mögliche verbauen um eine thermal runaway zu verhindern.

Einzelzellsicherung, Abgasungsöffnung im Gehäuse, feinmaschige Temperaturüberwachung, Bandbreite der Zellspannung nicht zu 100% ausnutzen...

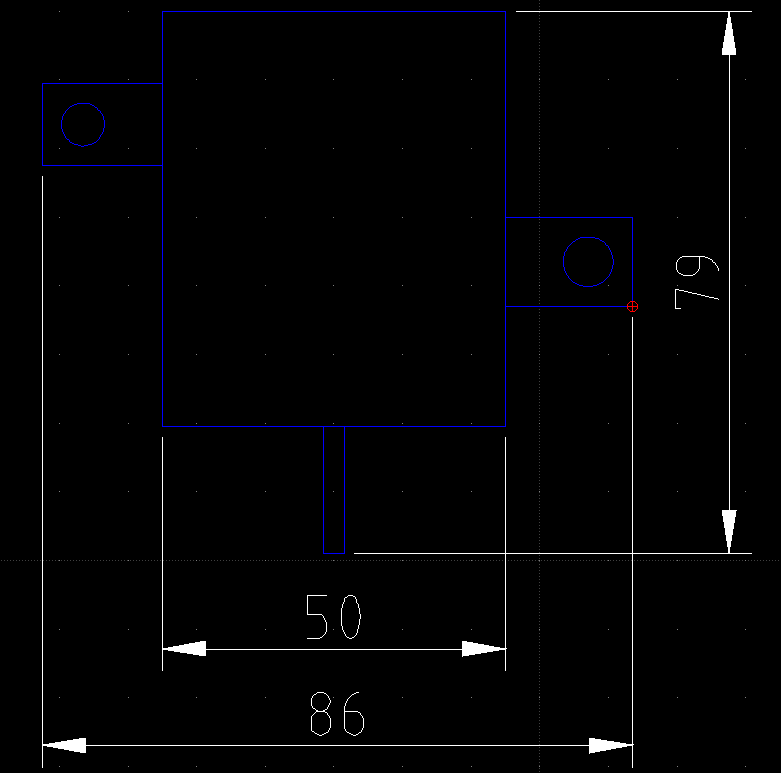

... hat zufällig gerade jemand die Abmessungen des Hauptschütz zur Hand?

Pfälzer68 schrieb: ... hat zufällig gerade jemand die Abmessungen des Hauptschütz zur Hand?

Du meinst das SEVCON- oder Motorrelais genannte Teil?



Die Tiefe kann ich nur aus der Erinnerung schätzen: ~ 60 mm

Tach.

Thx, jupp, eben das Bauteil mit den größten Abmessungen das quasi zwingend IM Gehäuse sitzen sollte...

Gestern mal moch ein wenig mit diversen Halterungsformen gespielt, die Blocks muss ich ja noch irgendwie sicher auf der Platte befestigt bekommen.. und viel Platz darf das Konstrukt auch nicht brauchen. Entweder wirds eine art "Regal" aus gelaserten Stahlblechen mit Kunststoffisolierplatten in den Fächern, oder nur Kunststoff, der aber dann Formschlüssig zum Deckel hin, zumindest nach vorne.

Die Blockverbinder werd ich nun doch aus Kupferschiene biegen bzw. schneiden, Leitung und Quetschschuhe sind aus Platz und Formgründen im nötigen Querschnitt nicht zu machen.

Die Zellen sind nun alle getestet, glücklicherweise konnte ich die insgesamt 11 Auffälligen aussortieren ohne das die notwendige Gesamtzahl unterschritten wurde. Waren ja ursprünglich 620 Stück, von denen ich 602 verbaue. Am Schrott werd ich ein paar Lötstrategien testen..

Bleibt immer noch das "Problem" der Zellverteilung auf die 14 Einzelblöcke, da gibts .zig Meinungen zu, reicht von "ist egal" bis "muss auf 5 Stellen hinterm Komma..."...

Als OO Calc (excel) Daten hab ich Innenwiderstand, Kapa und Spannung nach dem Laden.

... kleiner Nachtrag.. das Gehäuseunterteil hab ich erfolgreich bei den Teileprofis storniert, das ist bis auf weiteres wohl nicht lieferbar... wie noch mehrere Brocken der Akkuelektrik.. hmpf..

Pfälzer68 schrieb: Formschlüssig .

Das wird für vieles das Zauberwort sein.... Form- und kraftschlüssig.

Tach.

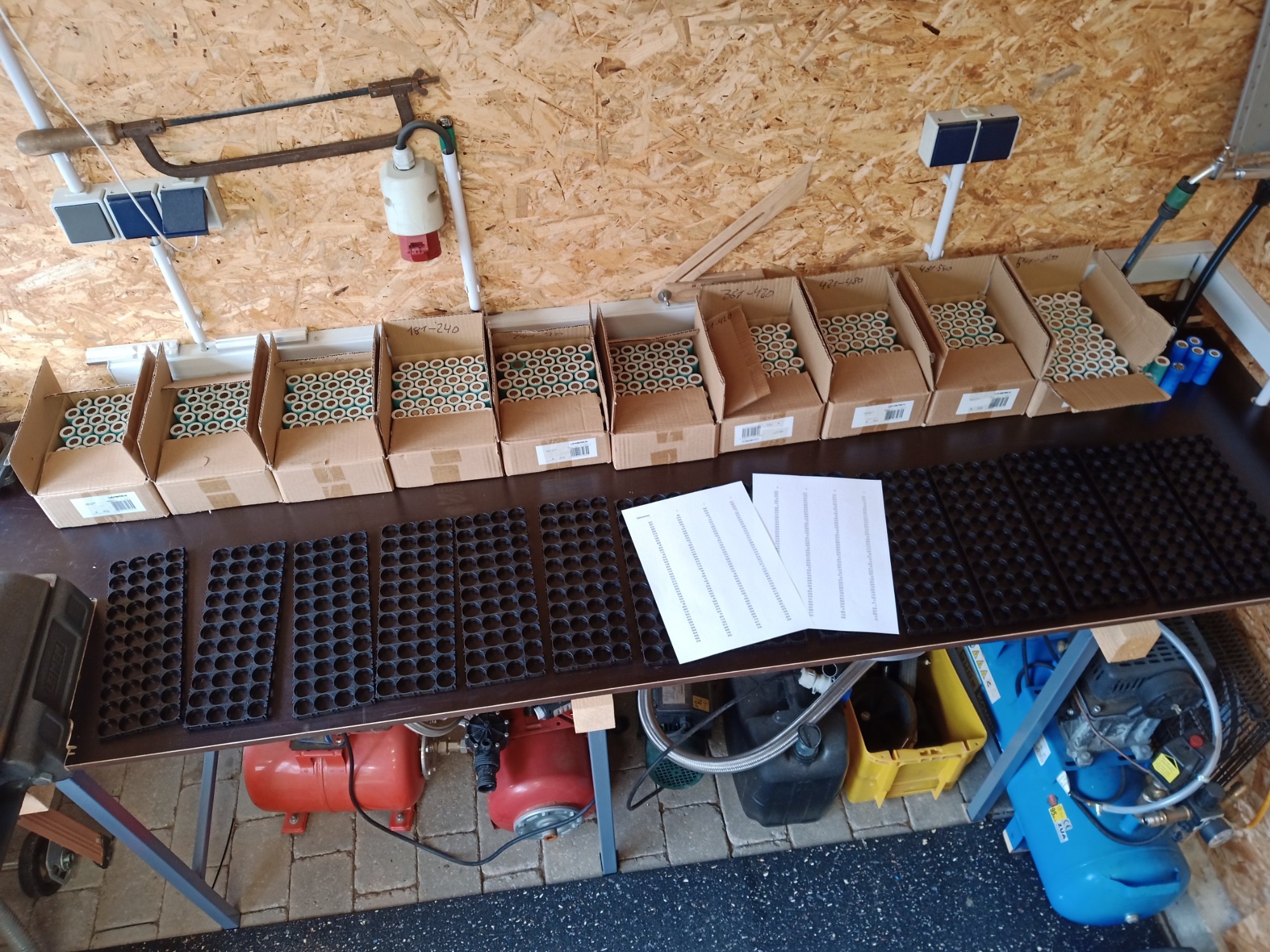

Aufgeräumt, sortiert... Jetzt kann die Zell-zu-teilung beginnen..



Platzmäßig könnte es gerade so hinhauen, die Teileanordnung auf der Montageplatte von Snorre werd ich in etwa übernehmen.

mh ... so wird man zum Zellenwächter ...

Pfälzer68 schrieb: Platzmäßig könnte es gerade so hinhauen, die Teileanordnung auf der Montageplatte von Snorre werd ich in etwa übernehmen.

Kannst du mit dxf-Daten hantieren?
Dann schick ich dir meine Datei.
Dann tust du dich vermutlich leichter.
Du musst die Arbeit ja kein zweites Mal machen.
