Spannungsversorgung SEVCON

Hallo,

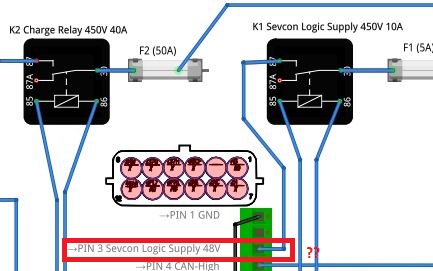

An diesem Ende des Diagramms befindet sich die PIN 3, die eine elektrische Spannung von 58 V liefert. Warum haben Sie eine 5-Ampere-Sicherung eingesetzt? Klingt das für mich sehr? Diese PIN geht dann zum SEVECON-Anschluss? Danke für deine Antworten


Ich habe die Sevcon-Dokumentation heruntergeladen, aber keine passende Brouche gefunden

die Stifttabelle auf Seite 3-10

www.quadmotion.se/shop/files/214845_Sevcon48V/Gen4_Product_Manual_V2.2.en.pdf

"Logic Supply 48V" speist die Vorladung des Kondensators, darüber fließen nur relativ geringe Ströme, und nur bis der Kondensator auf Spannung ist. Dann schaltet der SEVCON das Hauptschütz frei (500 A).

Für die Mitleser: Originalbild hier: raw.githubusercontent.com/dexterbg/Twizy...extras/Arduino-Example-Yazaki-Relays.png

Nachtrag: das oben ist eine alte Version des Manuals, aktueller ist: www.thunderstruck-ev.com/images/Gen4%20Product%20Manual%20V3%204.pdf

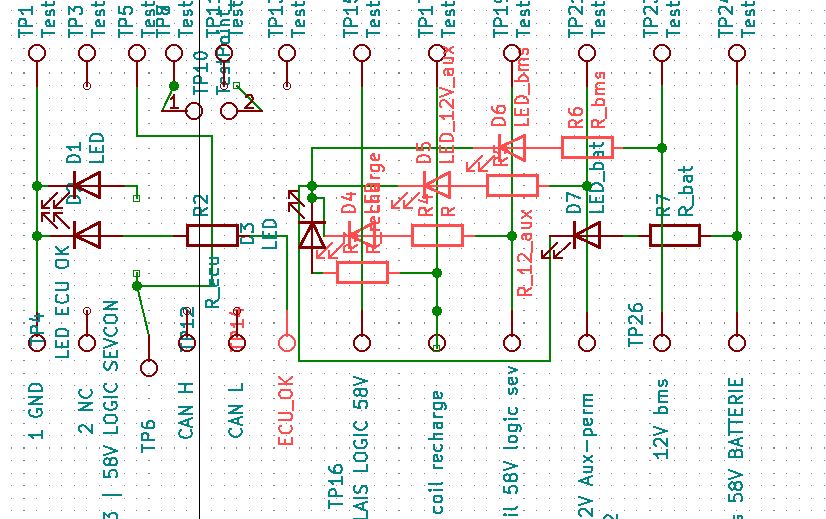

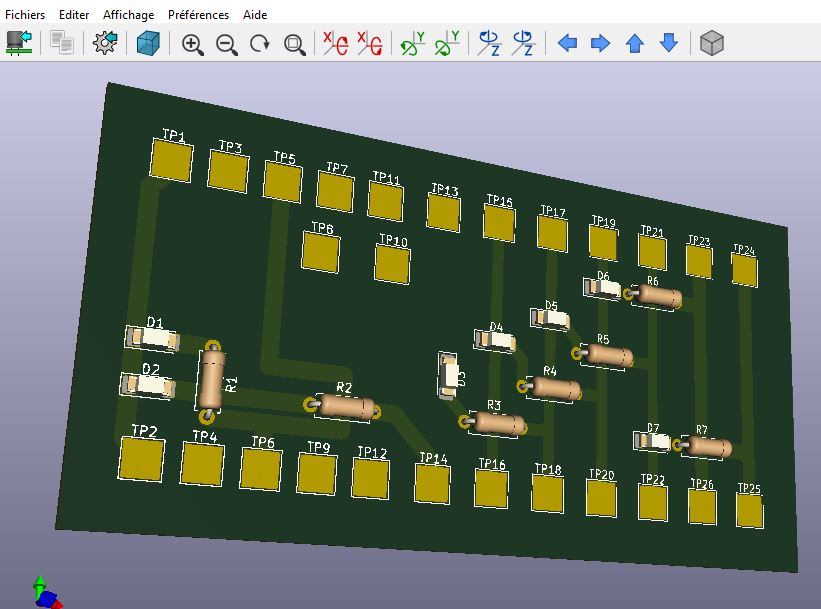

danke für die PDF-Link, ich werde mir ein kleines PCB mit LEDs machen, damit die Informationen zwischen twizy und der Batterie. Ich habe das Projekt unter Kicard gestellt, für den Fall, dass leute dinge zusätzlich... Ich habe meine Anschlüsse erhalten, ich werde sehen, ob ich das einfache bms besser verstehen kann

Ich habe versucht, die Kontinuität von CAN L und CAN zu überprüfen. Ich habe 40 Ohms zwischen CAN + und CAN gemessen - mit angeschlossenen Arduino. Warum, wenn ich das Yazaki-Kabel vom Ladegerät abschalte, habe ich immer noch 40 Ohms? Sollte ich einen höheren Wert haben?

Wie kriegen wir das andere Stück Yazaki-Kabel? Müssen wir die Vorderseite des Twizy abmontieren? Ist er an das Armaturenbrett angeschlossen?

Ich möchte nachsehen, ob das Kabel nicht abgeschaltet ist? (wegen der Oxidation)
