Wochenendprojekt Dachträger

So nächstes Wochenende-Projekt erstmal abgeschlossen.

Ich habe eine Möglichkeit gesucht lange sperrige Sachen (nicht schwerer als 15kg max) mit dem Twizy transportieren zu können.
Hauptaugenmerk lag auf Angelrute, aber auch mal ein paar Holzleisten oder ähnliches.

Ich habe keine Adäquate Lösung für einen Dachgepäckträger gefunden. Nur "Bastelprojekte". (Also genau meins)

Gesagt getan

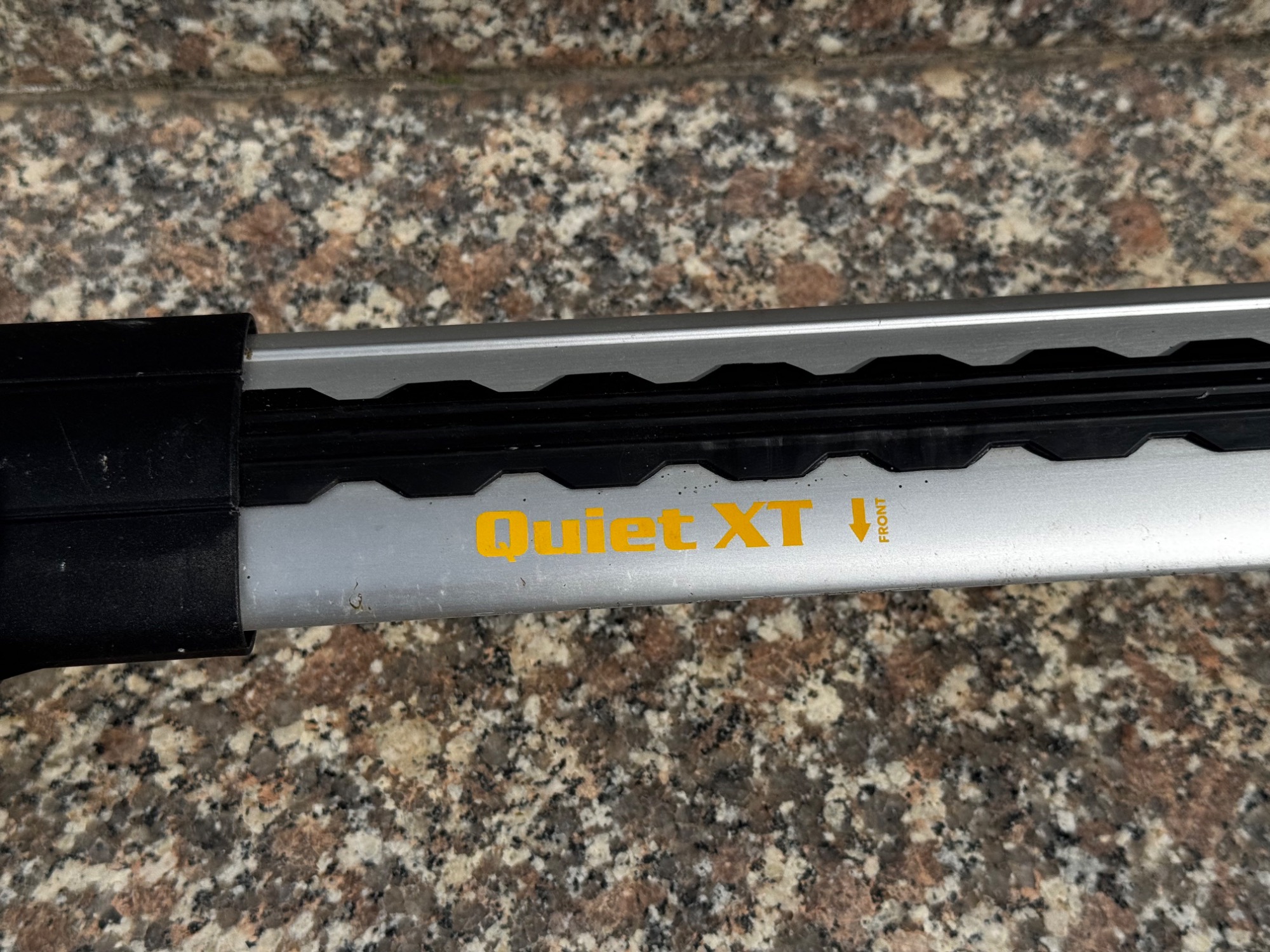

habe 2 gebrauchte Grundträger gefunden (20€)

Die Aluprofile waren 82cm und 92cm

Originalaufnahmen abgebaut, Kappen konstruiert und aus TPU gedruckt als Stoßschutz.

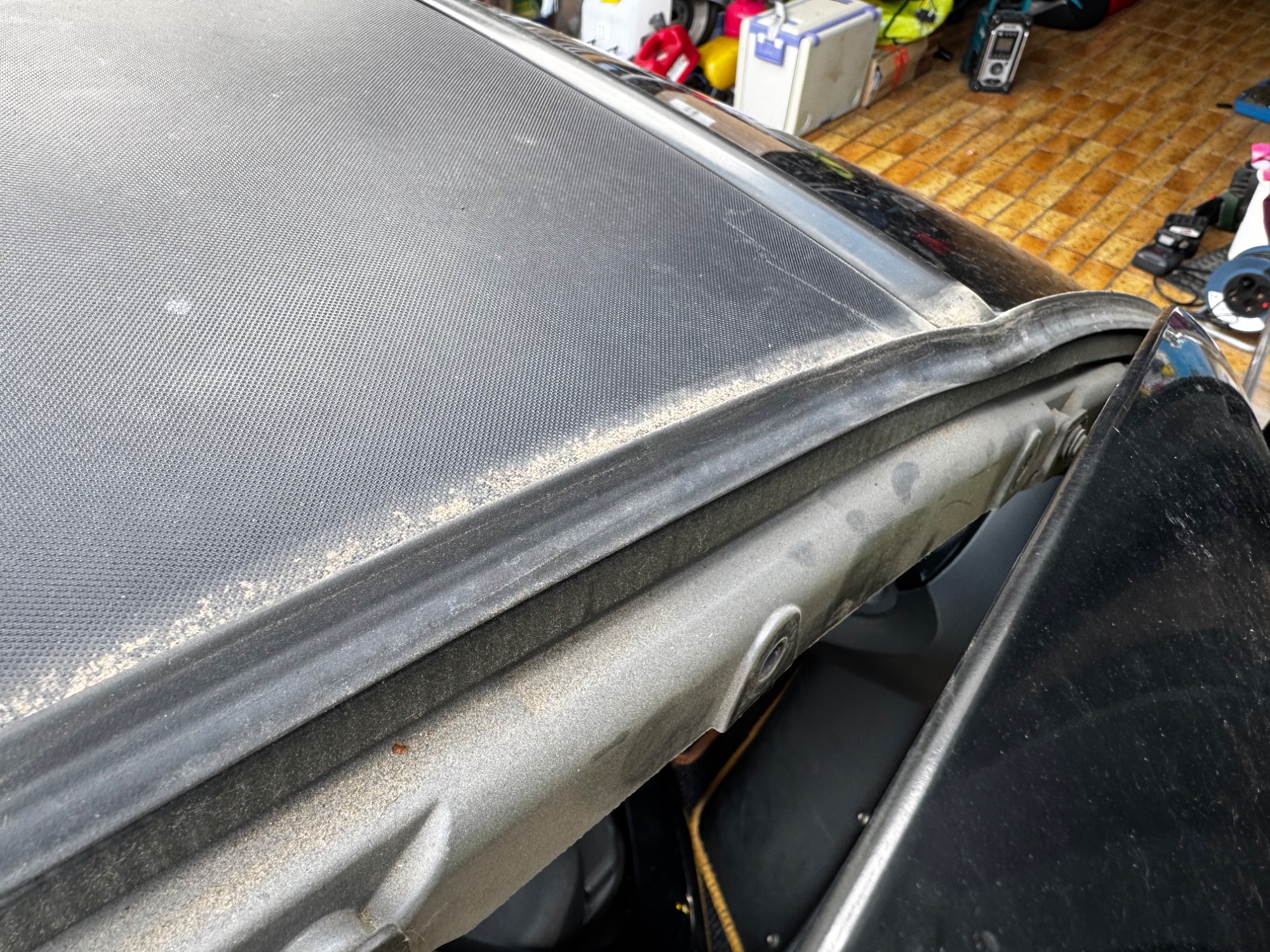

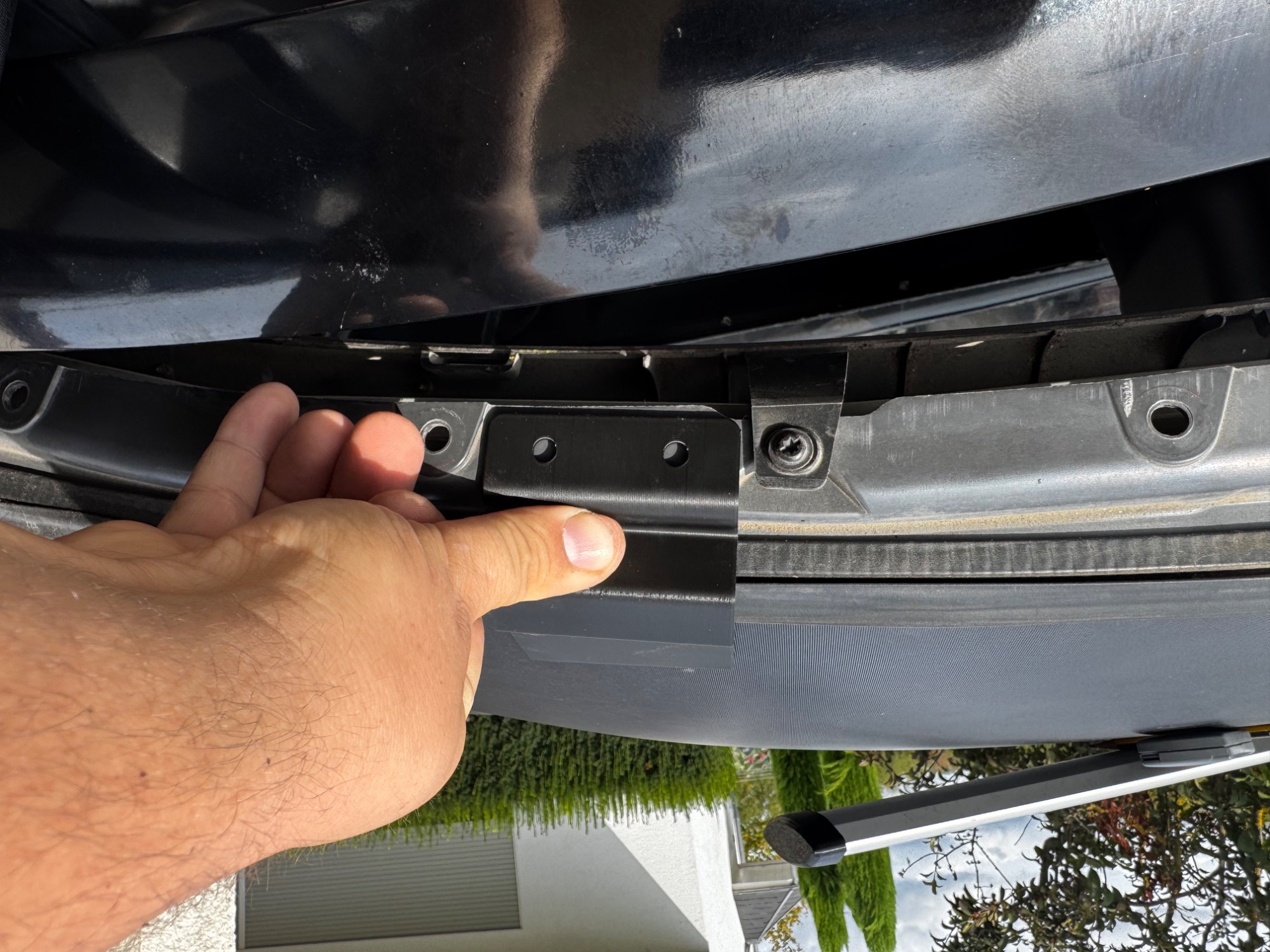

Dann mal die Seitenverkleidungen abgenommen und bissl gemessen und Lösungen überlegt.

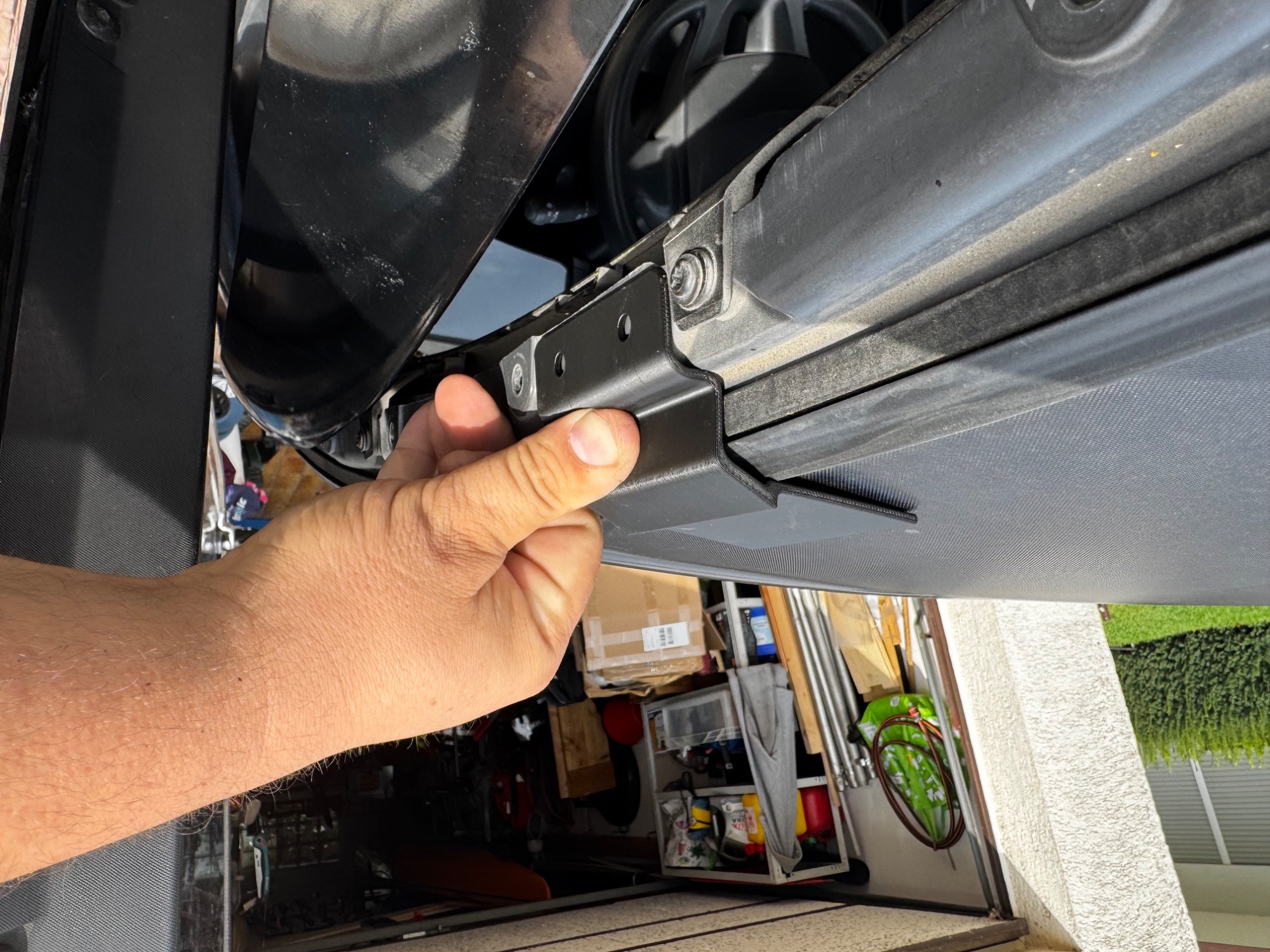

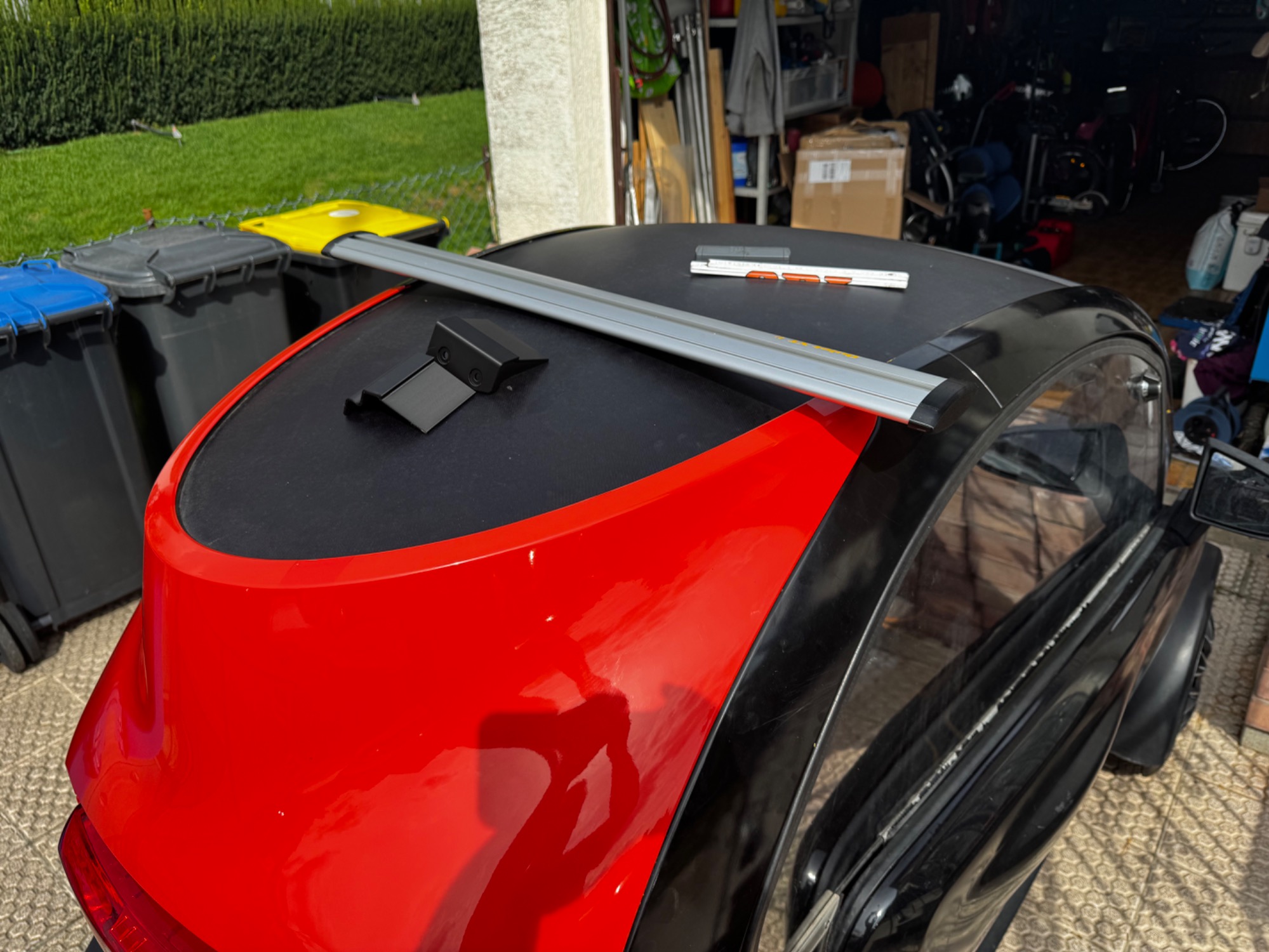

erste Muster gedruckt und probegehalten






Ergebnis gefällt mir schon ganz gut und wird mal ein paar Tests unterzogen.
Im nächsten Schritt werden die Halter dann in PA6-CF (Kohlefaser Verstärktes Nylon) gedruckt.

Befestigt ist das ganze mit je 2 M6 Nietmuttern im GFK (hält super)

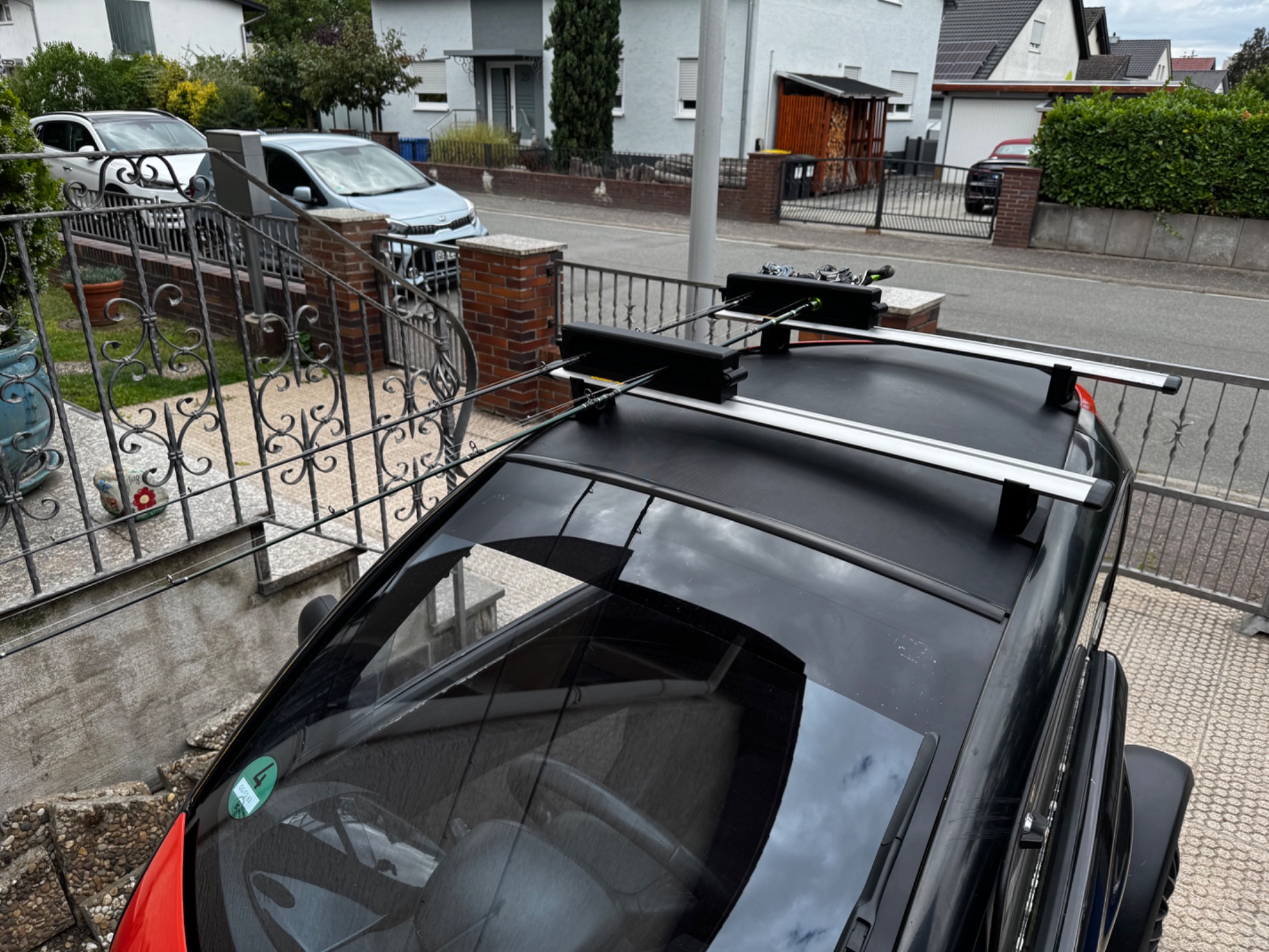

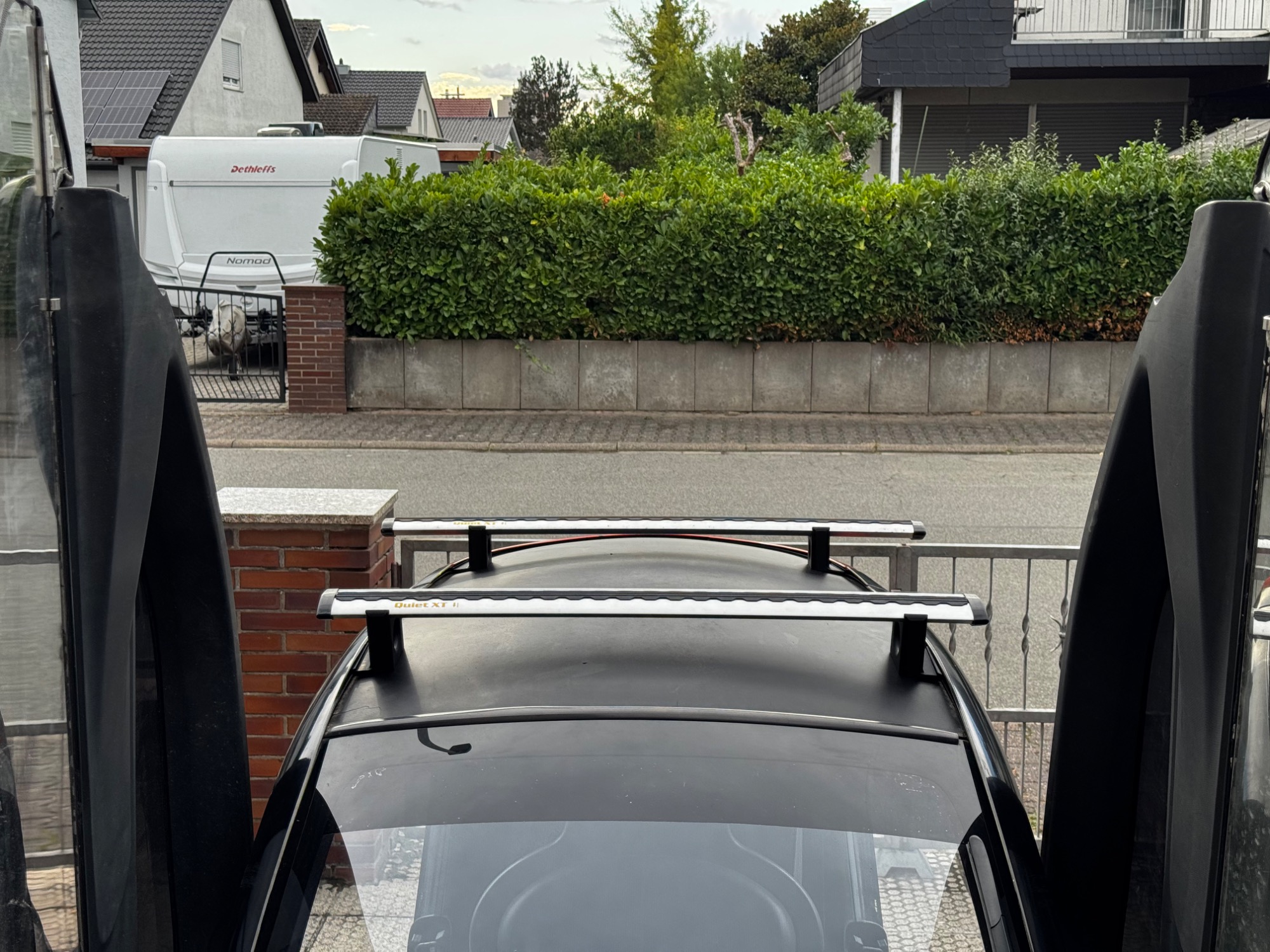

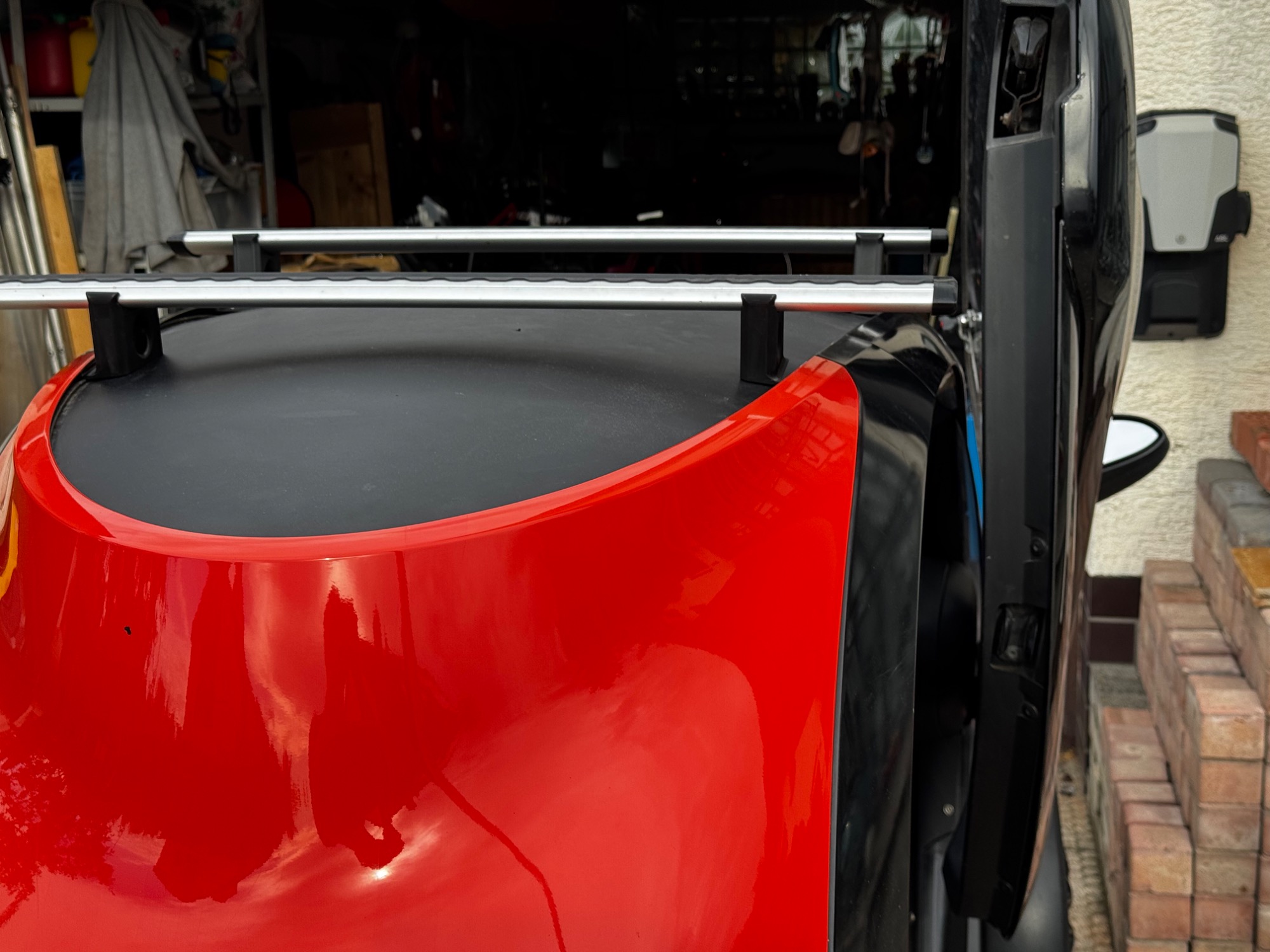

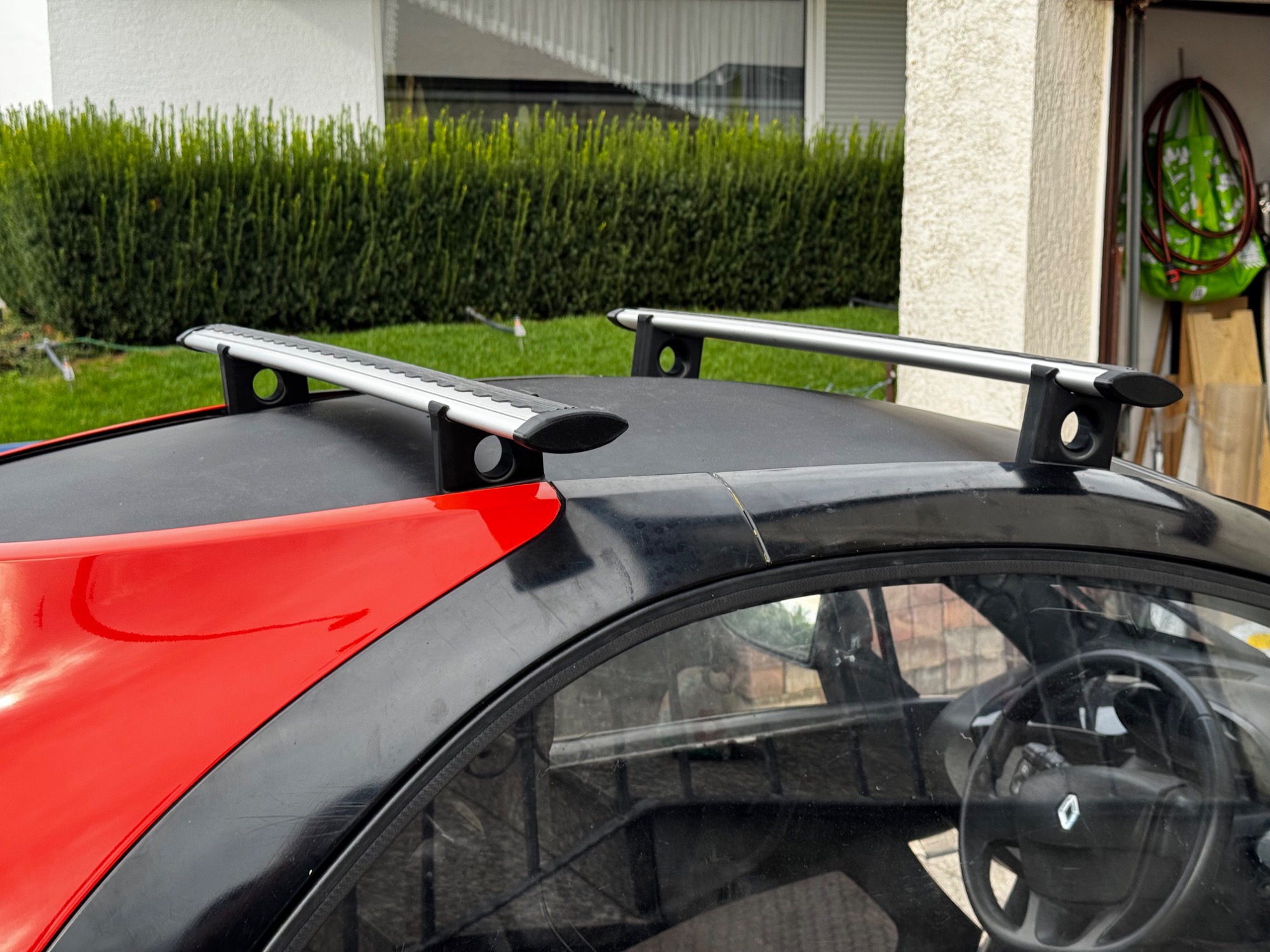

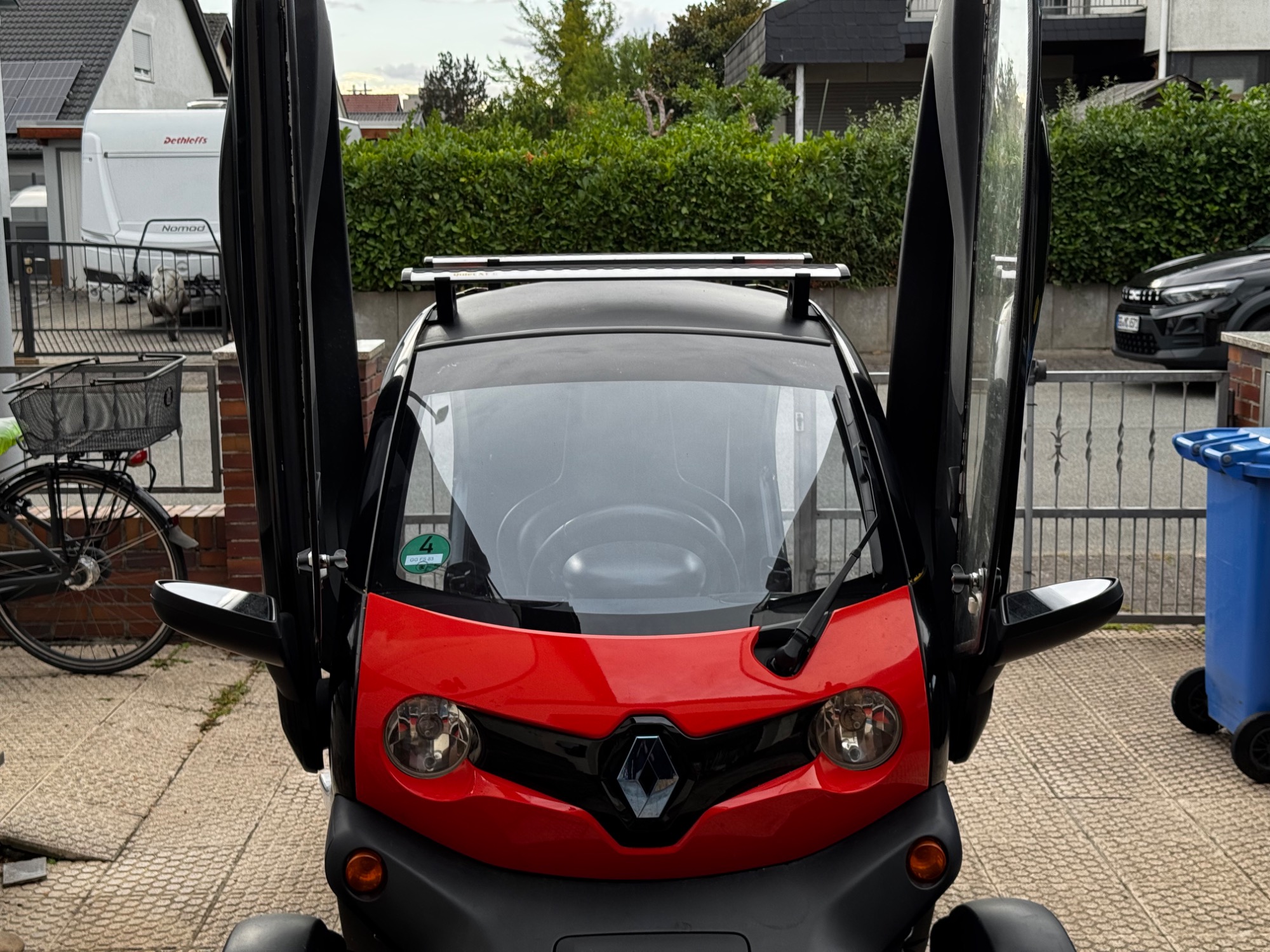

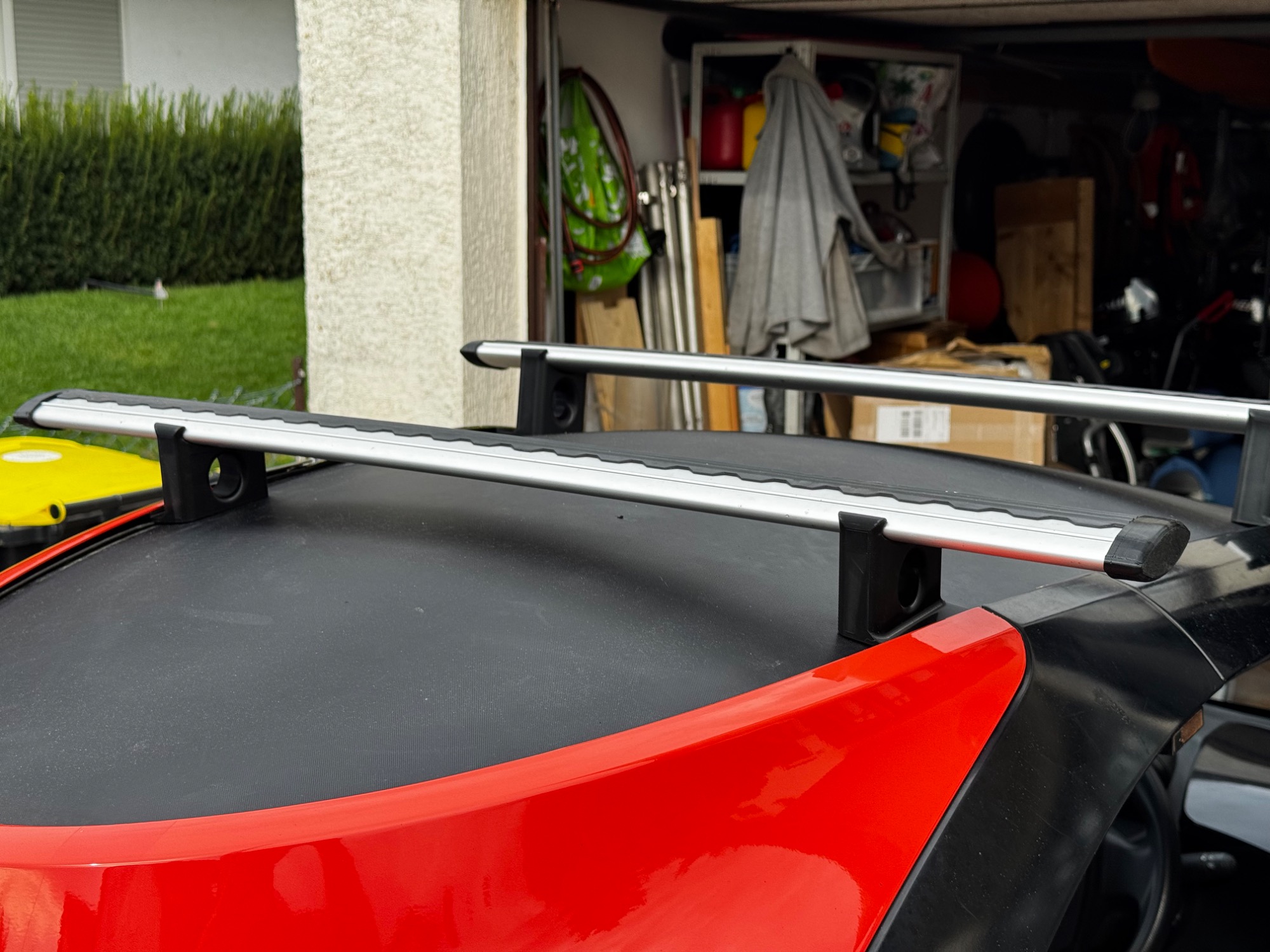

Ergebnis:






Die vorderen Halter werden nochmal überarbeitet, damit das Profil mehr waagerecht steht,
aber sonst genau das was ich gesucht habe

Das sieht ja wirklich super aus.
Allerdings sehe ich das mit den Haltern am Rahmen kritisch.
Der Hebel ist viel zu lang um bei einem abrupten Stop ein Paar Kg halten zu können.

Auch recht dünn für ein flexibles Material und oben rum nicht geschlossen.
Das biegt sich im Zweifel auf und gibt die Ladung frei.

Imho meint er mit dem TPU die seitlichen Verschlusskappen der Aluprofile. Das faserverstärkte Nylon der Halter packt die 15kg locker.

richtig....

aus TPU sind die seitlichen Kappen an den Profilen als Stoßschutz

Die Halter selbst sind auf dem PA6-CF. Ich habe an den Trägern schon ordentlich "gerissen" und ich denke auch dass das hält.
Wie gesagt werde ich aber mal ein paar Tests machen. gerne auch mit Kamera und hier dann mal teilen.

Ausserdem sollen da ja keine Zementsäcke drauf. Der Haupteinsatzzweck ist Halter für Angelruten (aufnahmen werden auch noch konstruiert)
Da reden wir wenn da 5 Ruten mit Rollen und Schnur drauf liegen von vielleicht 2-3kg. Die 15kg waren mal eine grobe Schätzung für ein paar Holzleisten mit Windlast.

Ich hatte mir auch überlegt ob ich die Halter umgreifend konstruiere, aber dann kann man die Profile nicht mehr von der Seite bestücken.
na mal sehen. die erste Fahrt mit 85km/h bei dem Sturm hier haben sie völlig unbeeindruckt überstanden....

Man könnte statt umgreifend, vielleicht oben mit etwas Abstand weiterdrucken, damit es noch leicht reingeht, aber im Fall der Fälle noch etwas besser hält.

Coole Sache.
Sowas für mein Bike wär klasse.

... und ab in den Süden

so Update....

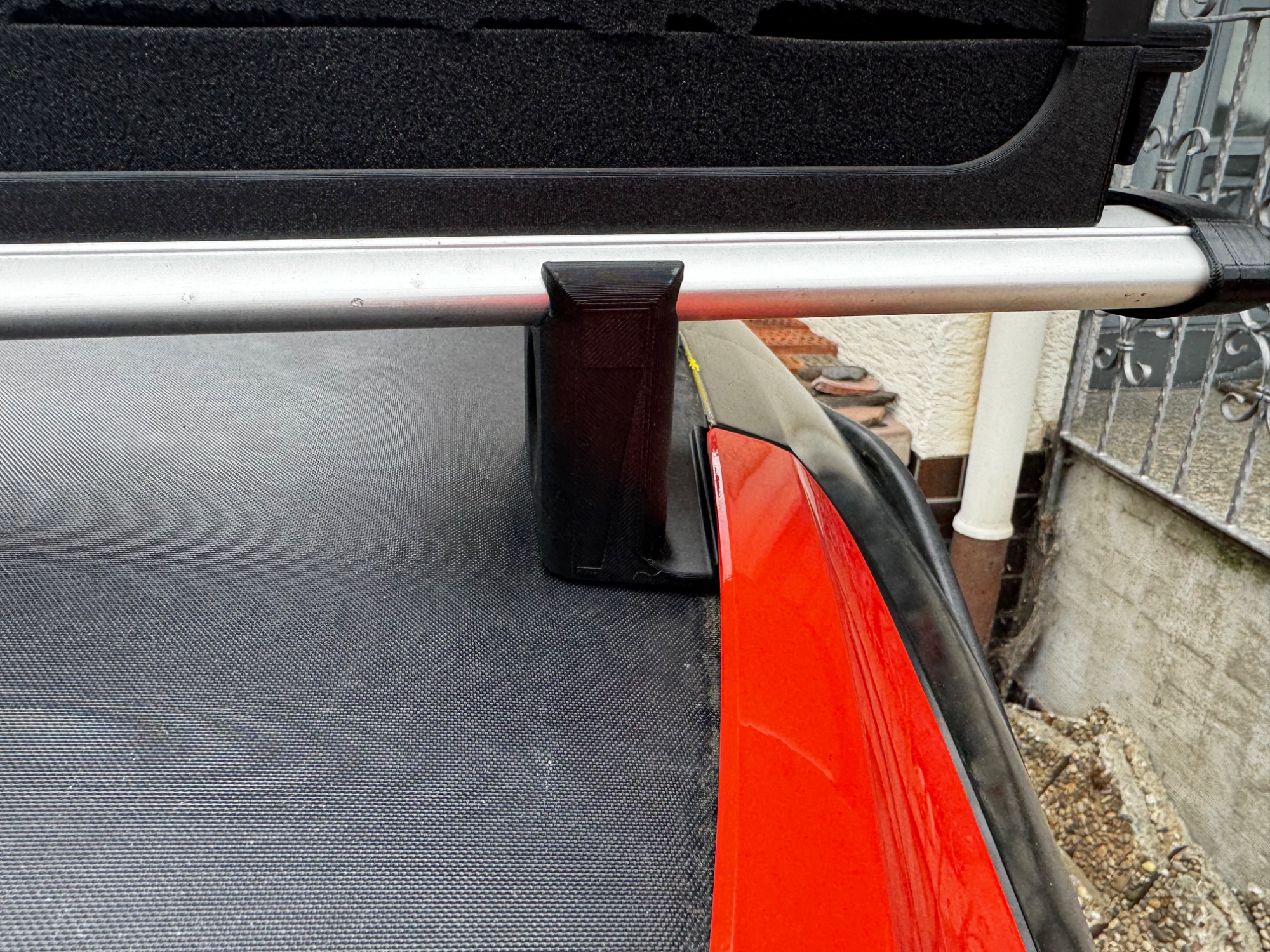

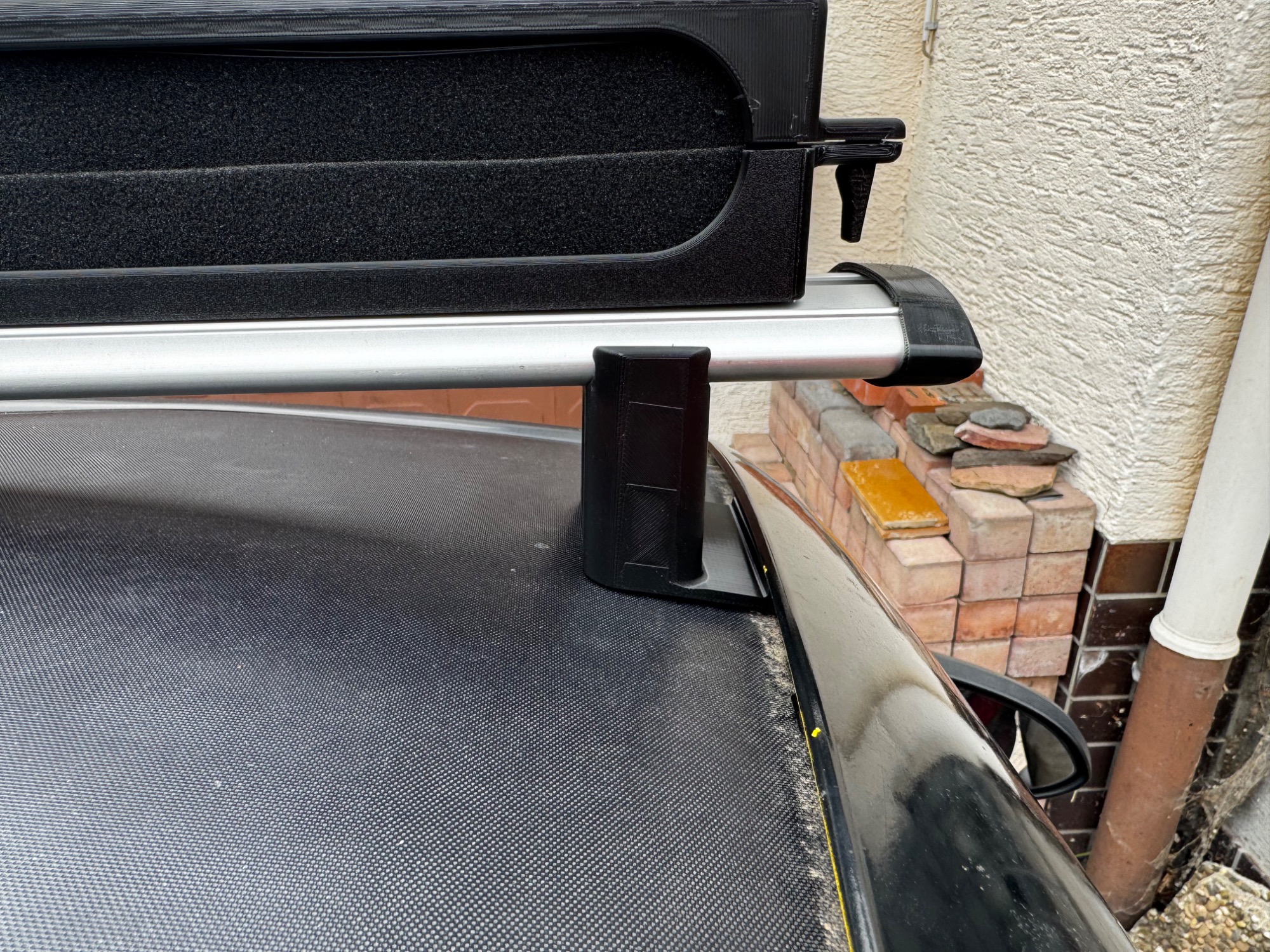

die vorderen Halter wurden nochmal im Winkel angepasst und das vordere Profil liegt nun auch waagerecht.

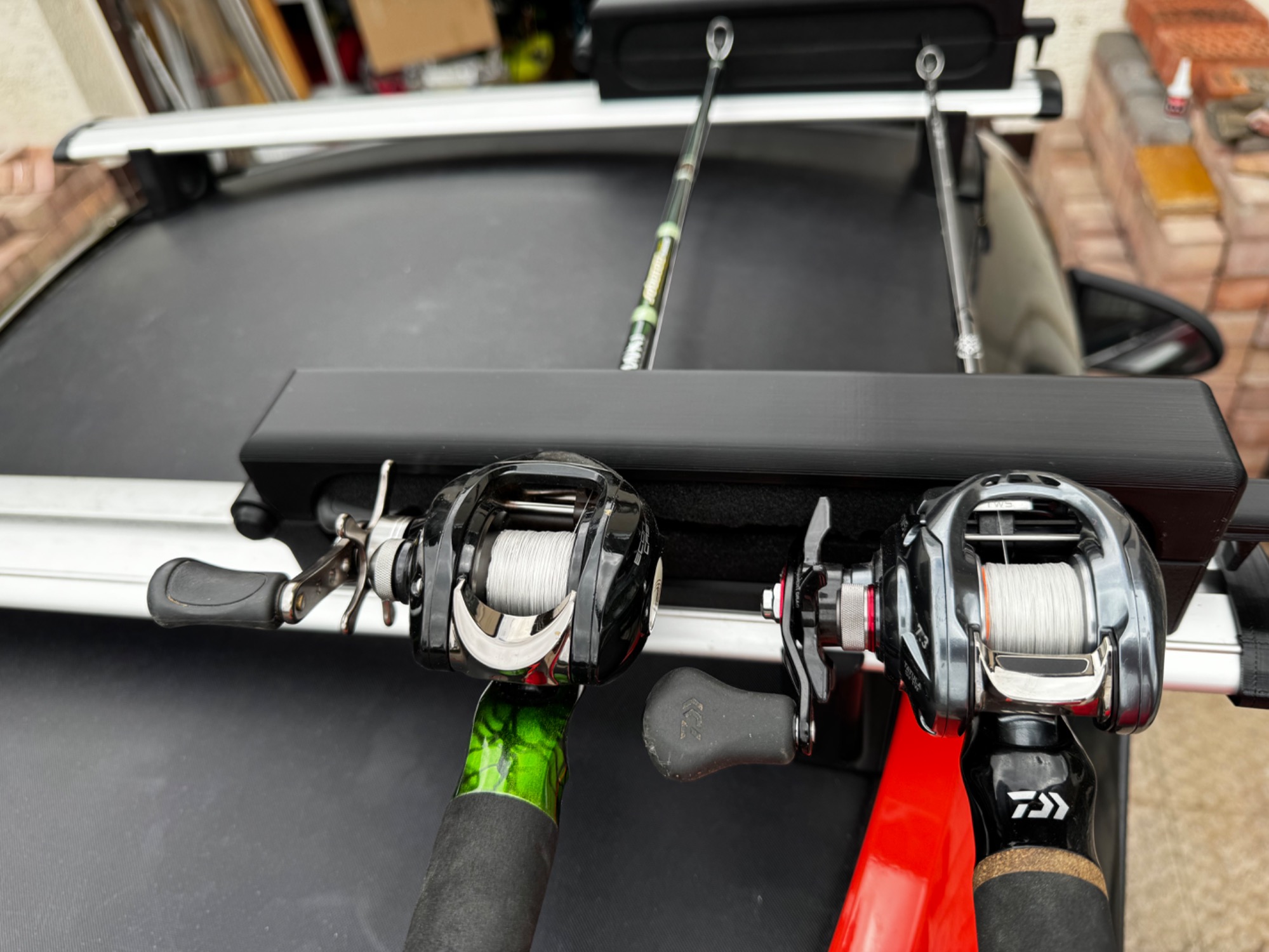

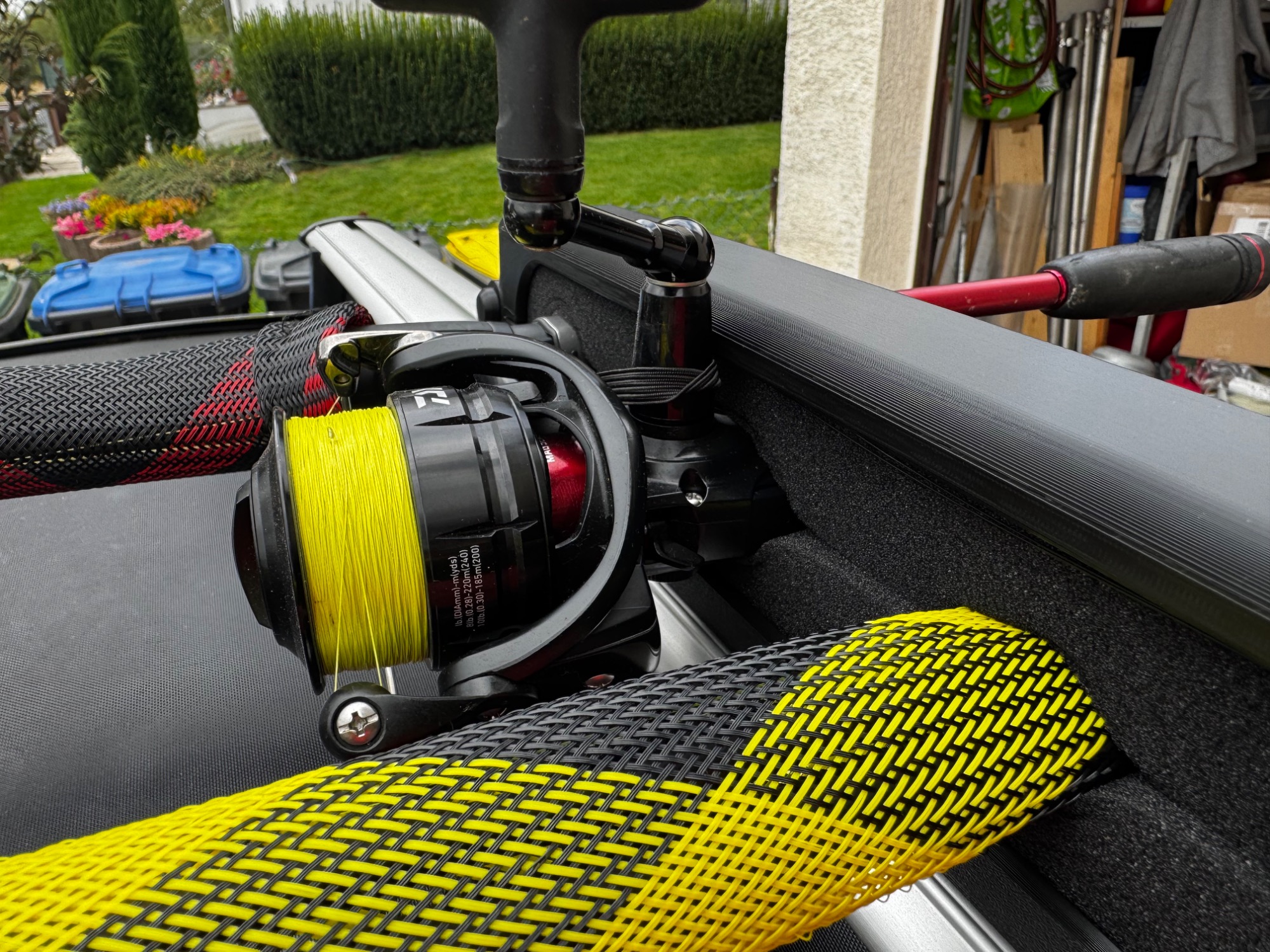

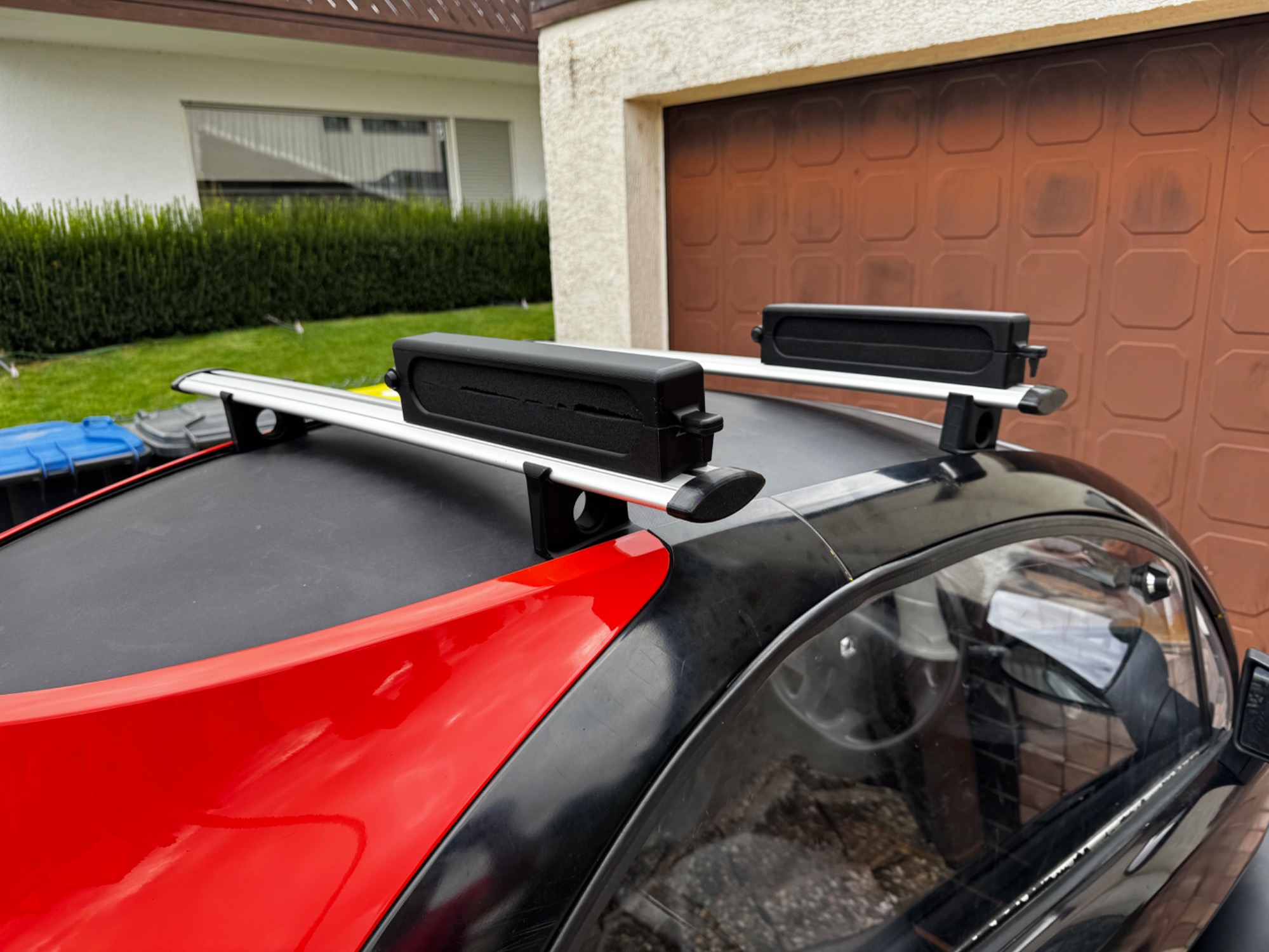

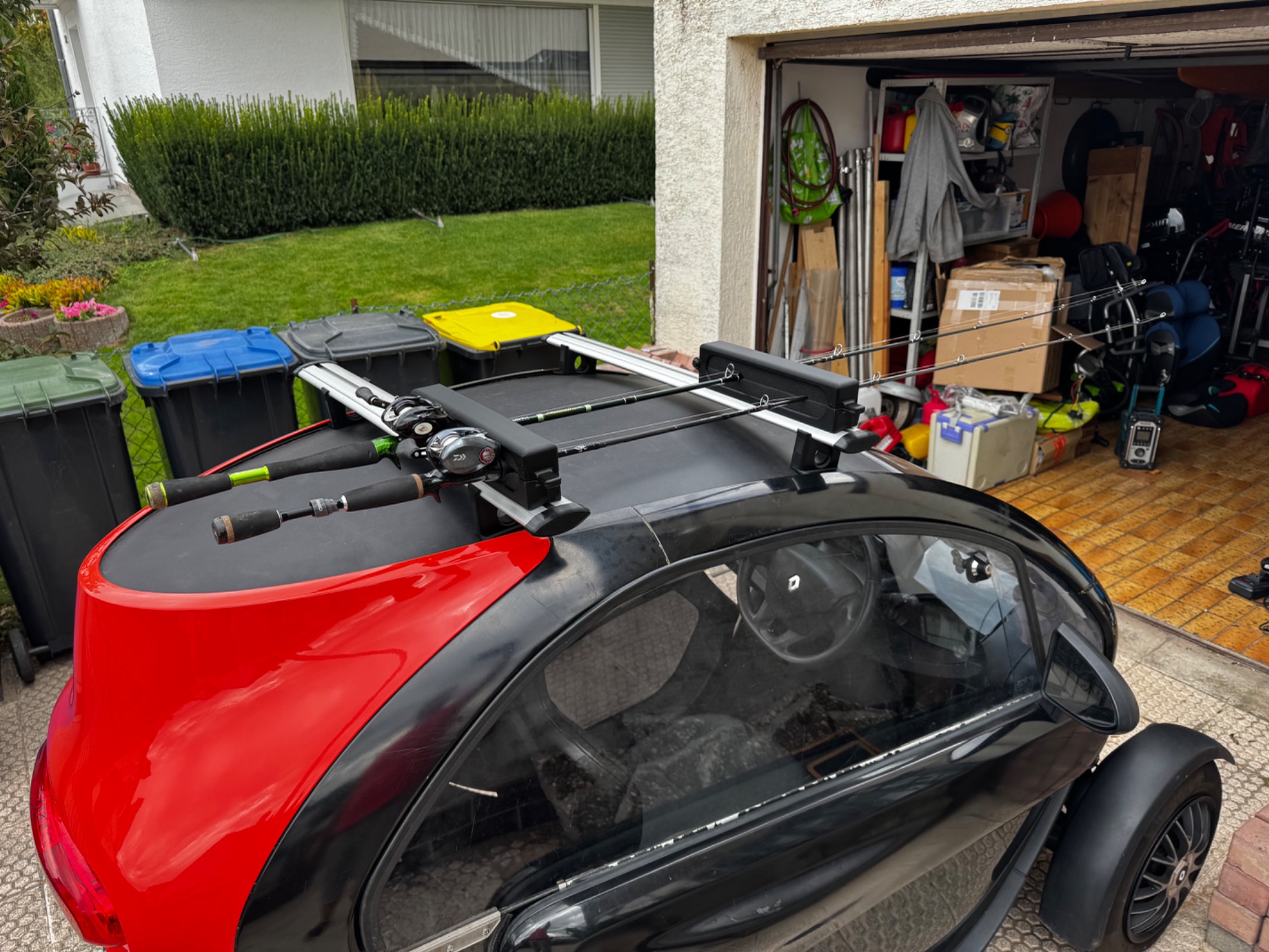

Dann noch Klemmaufnahmen mit Schaumstoff für, in meinem Fall, Angelruten.

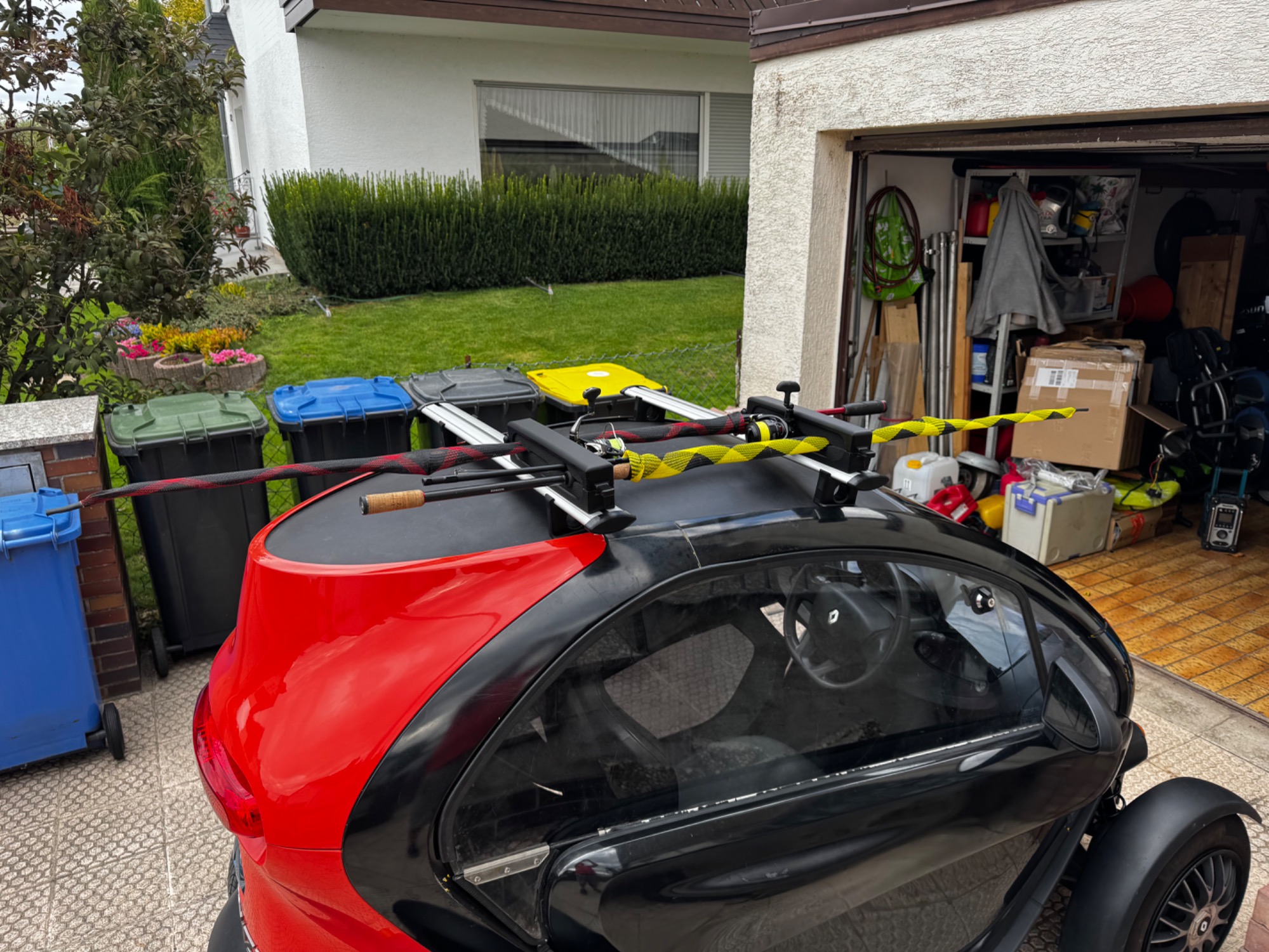

Ergebnis





@2Strokewheeler
cooles Bild, mein Kajak ist leider aus GFK und 4m :-D
aber ich bin ja noch nicht am Ende mit Ideen und Optimierungen

Hallo @blacklion83!

Das ist eine total geniale Lösung, um mit dem Twizy angeln gehen zu können! Sowas würde ich auch gerne haben für meine Ruten, die teils nicht in den Kleinen hineingehen.

Würdest Du die Träger, die an den Twizy kommen nochmals drucken und verkaufen, damit ich eine ähnliche Konstruktion nachbauen kann?

Herzlichen Dank vorab!
