Renault Twizy – 3D gedruckter Schalterhalter für das linke Handschuhfach

Hallo,

Deutsch ist nicht meine Muttersprache, daher verwende ich einen Übersetzer. Bitte entschuldigt eventuelle Fehler.

Ich möchte eine kleine Modifikation für den Renault Twizy teilen.

Ich habe einen beheizbaren Smart-Sitz eingebaut und wollte die Schalter sauber integrieren, ohne dass sie lose unter dem Armaturenbrett hängen. Deshalb habe ich eine 3D-gedruckte Schalterhalterung für das linke Handschuhfach entworfen.

Die Lösung:

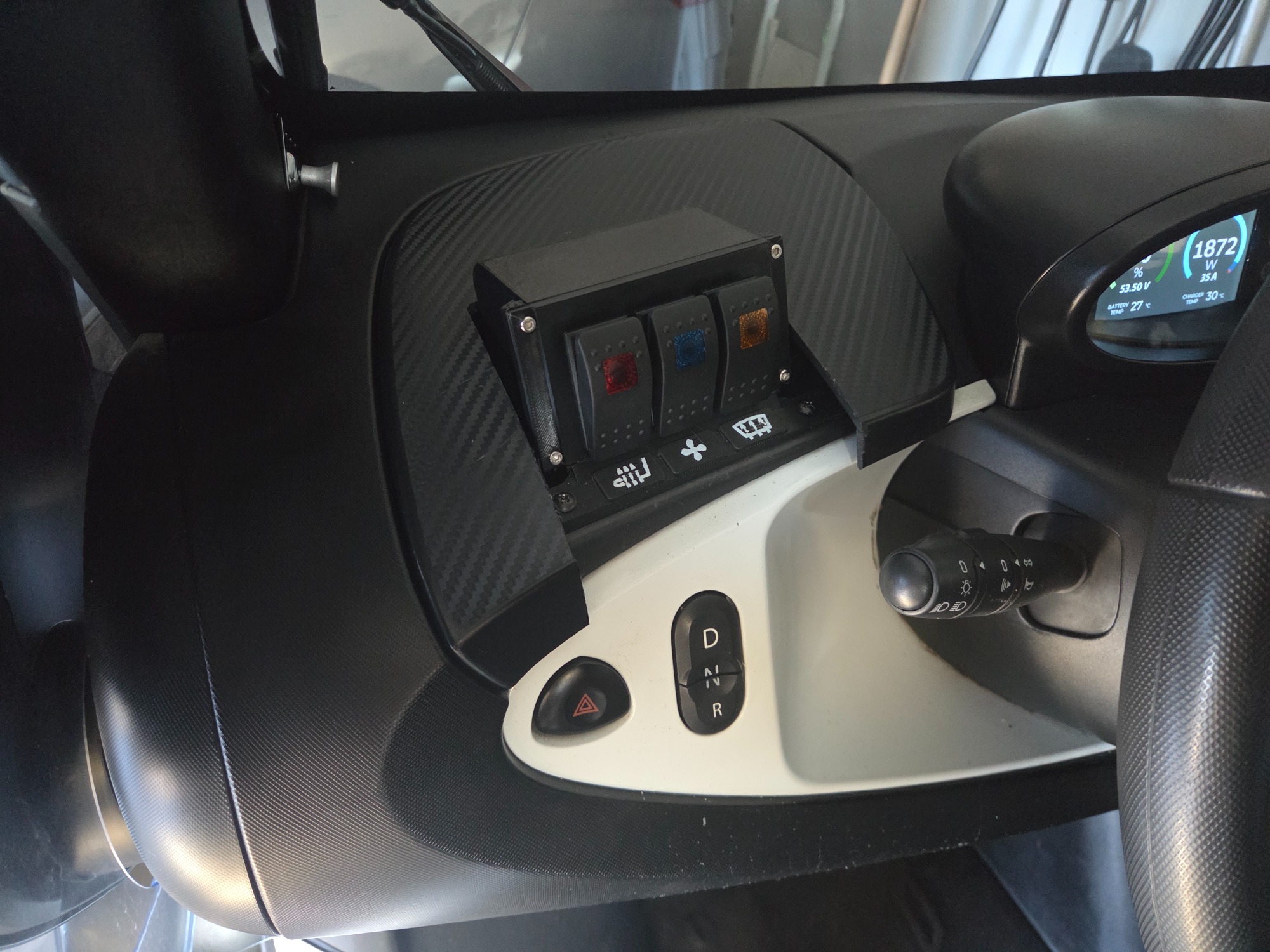

* Schalterhalterung auf dem oberen Rand des linken Handschuhfachs
* die Schalter bleiben fest montiert
* keine Zugbelastung auf den Kabeln beim Öffnen der Klappe
* die Klappe muss ausgeschnitten werden, damit sie um die Schalterhalterung schließen kann
* die Verkabelung bleibt im festen Teil des Handschuhfachs
* ich habe ein gebrauchtes Handschuhfach verwendet, um das Originalteil nicht zu beschädigen

Verwendete Schalter:
12-V-Wippschalter / Rocker Switches, ungefähr 22 × 36 mm Einbaumaß.

Empfohlenes Material:
PETG oder ASA. PLA würde ich wegen der Hitze im Innenraum nicht empfehlen.

Hinweis:
Für diese Modifikation muss das Handschuhfach bzw. die Klappe ausgeschnitten werden. Der elektrische Anschluss sollte sauber ausgeführt und mit einer passenden Sicherung geschützt werden.

Ich stelle die 3D-Datei auf MakerWorld zur Verfügung, falls sie für andere Twizy-Besitzer nützlich ist.

makerworld.com/fr/models/3143279-renault...witch-glovebox-console#profileId-3549335
