12V Batteriehalter 3d-Druck

Hallo an Alle,

Ihr habt bestimmt auch alle das Problem mit dem original 12-Volt-Batterie-Halter von Renault. Wenn man eine andere 12V Batterie mit anderen Anschlüssen nimmt passt der original Renault Deckel/Halter nicht mehr oben drauf.
Ich musste bisher immer Kupfer-Anschlußwinkel basteln und dann war da nicht genug Platz unter dem Deckel/Halter. Außerdem reißt immer der Klappdeckel vom Minuspol ab und den musste ich mit Klebebank fixieren.
Das hat mich echt geärgert und genervt.

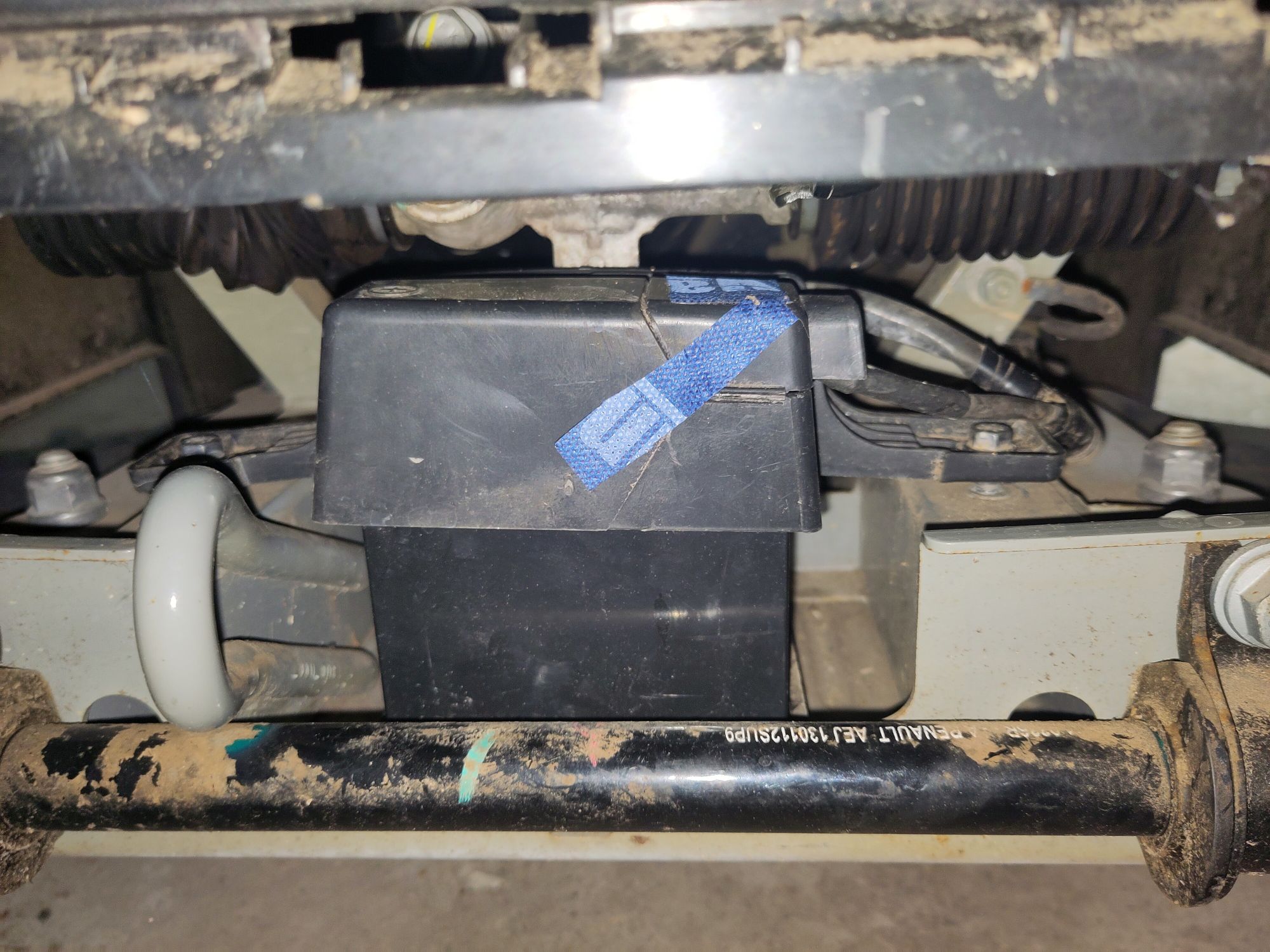

Bild vorher:


Jetzt -seitdem ich einen 3d-Drucker habe - habe ich mir einen neuen besseren Halter mit extra Deckel konstruiert und in 3d gedruckt. Hier mein erster erster Entwurf:

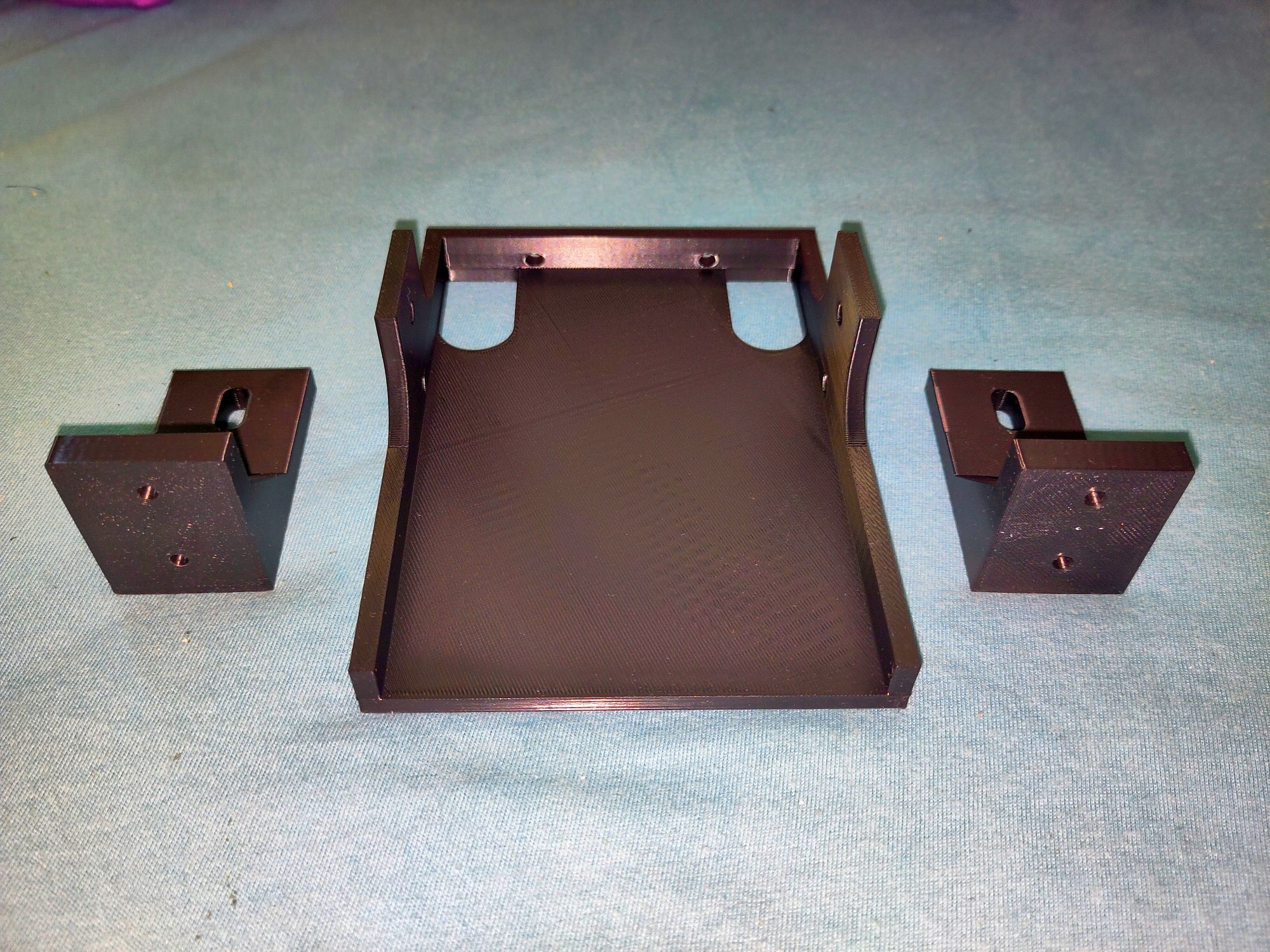

Der 3d-Druck besteht aus zwei gleichen Haltewinkel und dem Batteriedeckel mit Löcher für die Pole. Die Pol-Abdeckung ist nicht mit auf dem Bild:

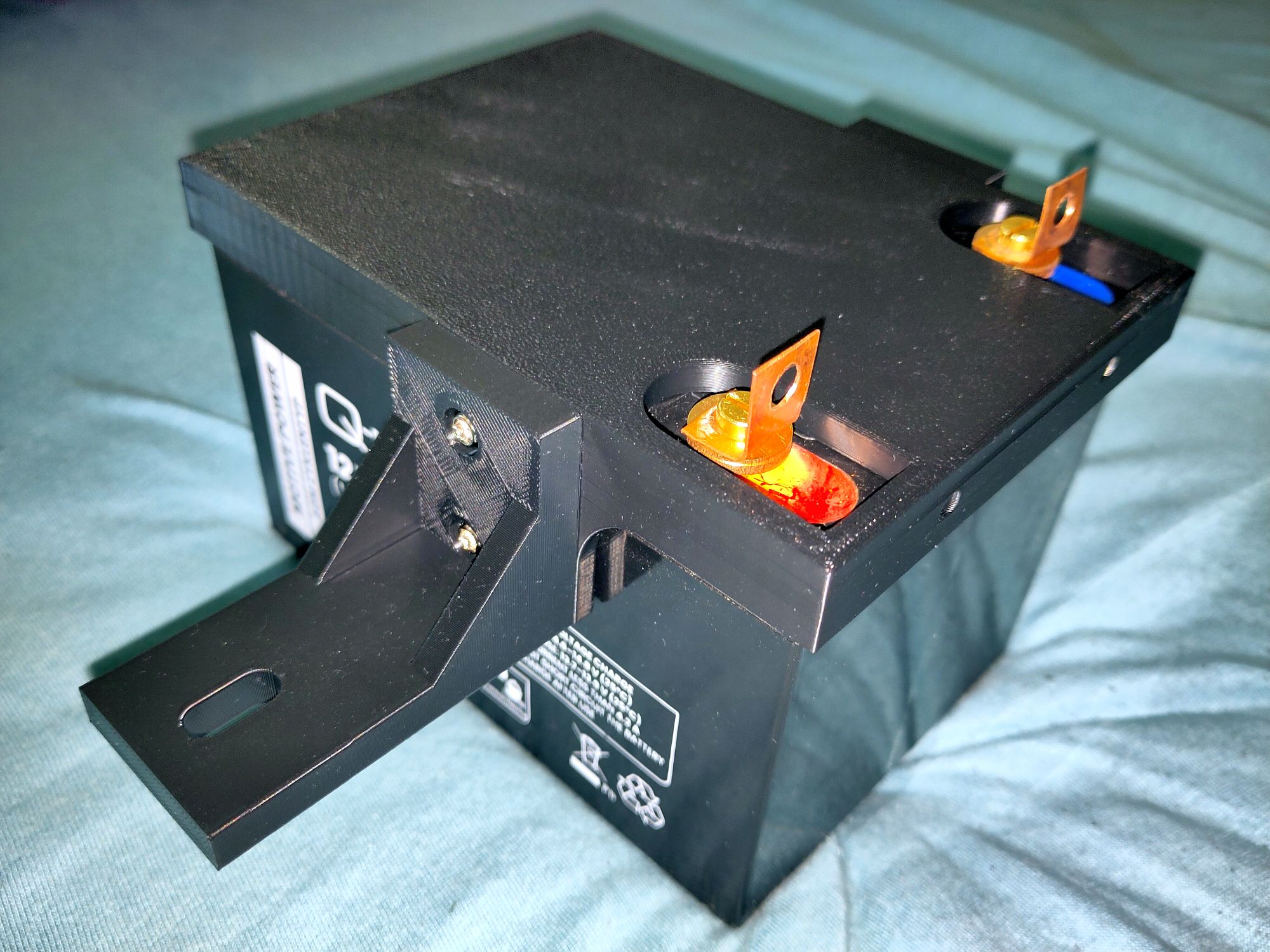

Zusammengebaut sieht das dann so aus:

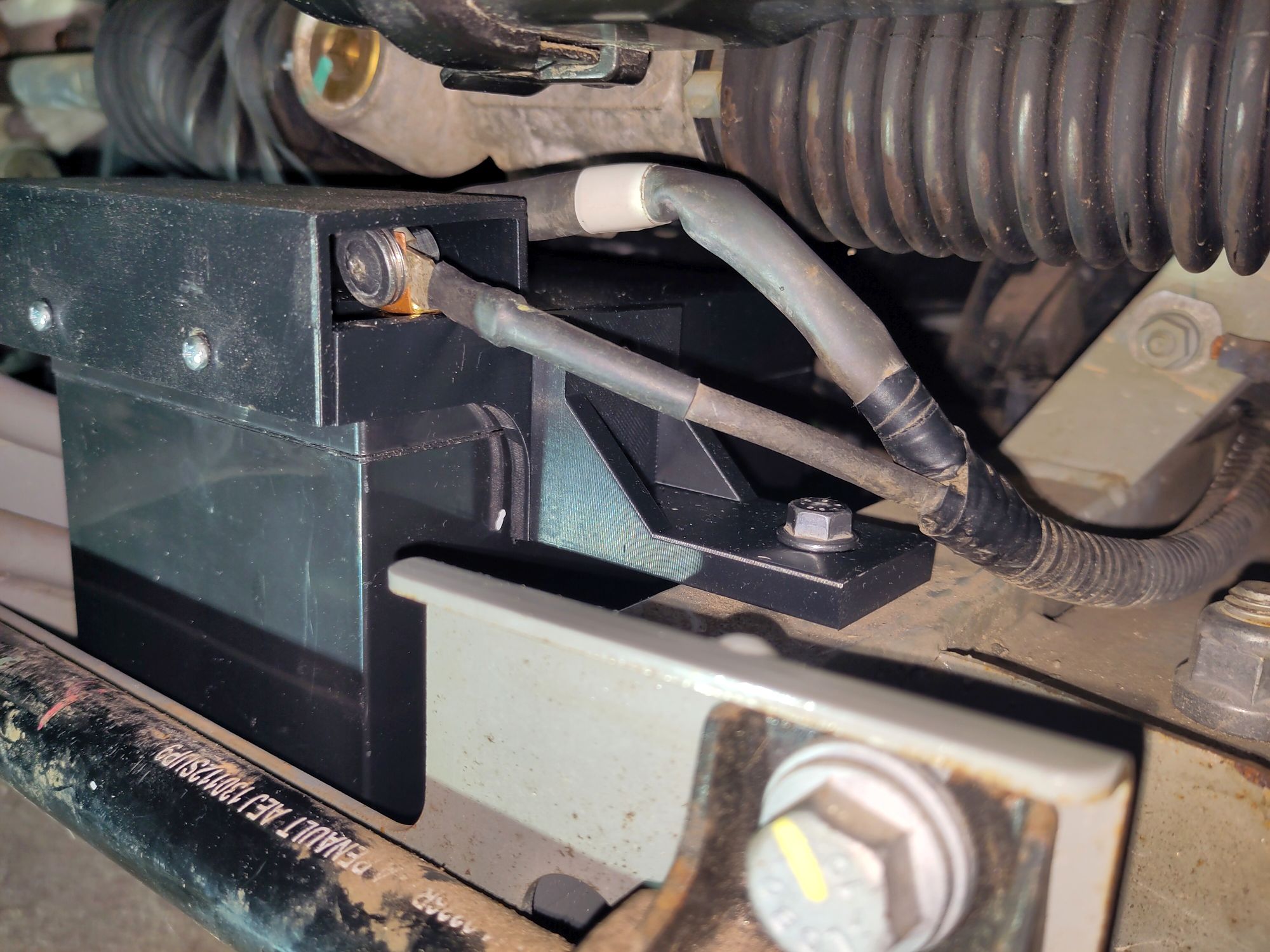

Im Twizy dann so:

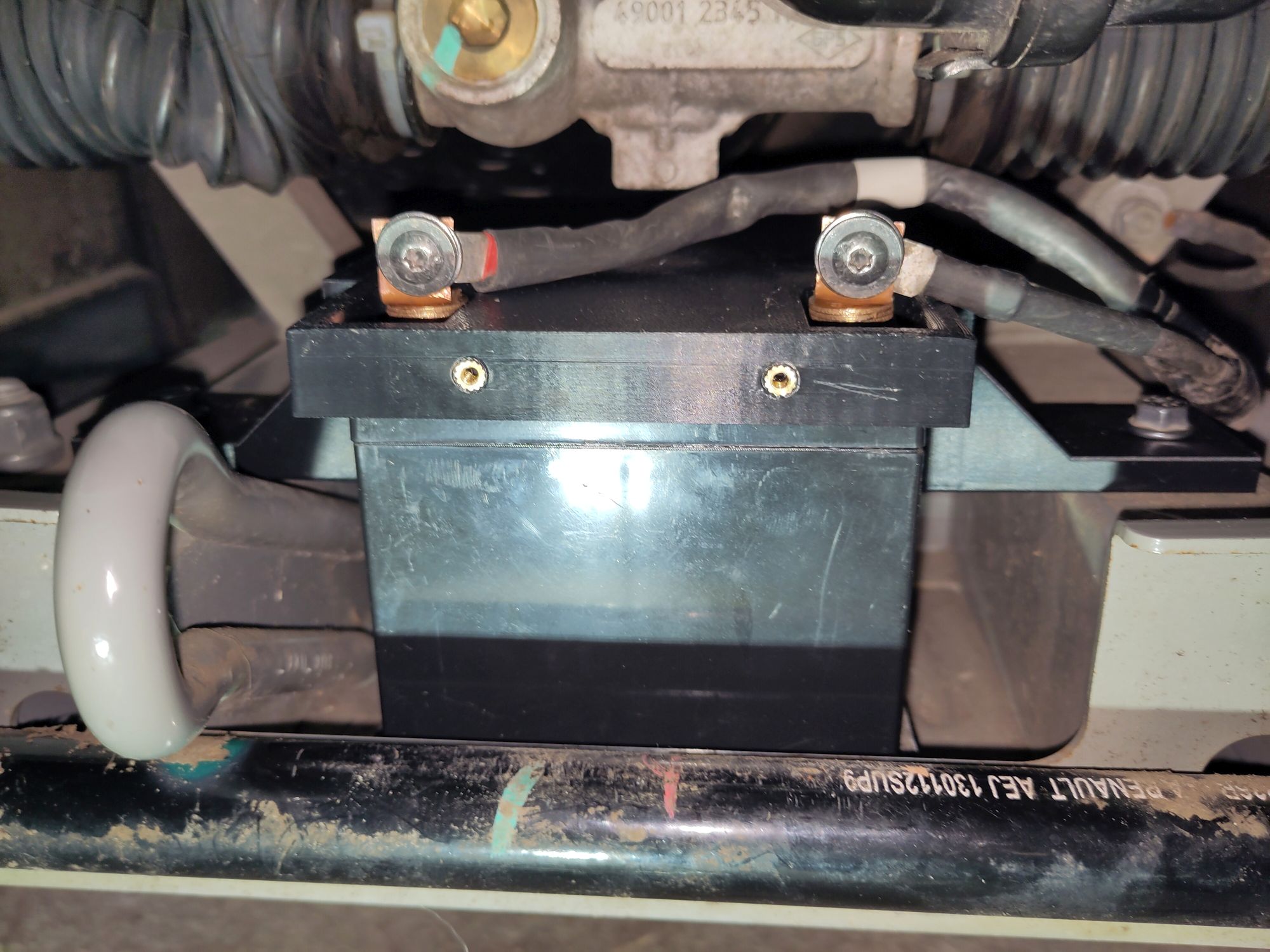

Mit Pol-Andreckung die extra von vorne mit 2x M3 befestigt werden kann.




Es ist eine Standard Bleibatterie mit Schraubanschlüssen von oben. Maße 150 x 100 x 100 mm. Eingebaut in meinem Zweit-Test-Twizy.

Im nächsten Schirtt bekommt mein grüner Twizy auch diesen 3d-Druck-Halter. Allerdings fahre ich dort seit einem 1/2 Jahr eine 12V LiFePo4. Mal sehen ob die Konstruktion auch dort passt.

Was haltet Ihr von der Idee?

Feine Sache :thumb:

Magst du mir die stl Datei PMen?

Könnte mir noch eine Abdeckung für die Anschlüsse vorstellen, die man dann drauf klipsen kann

Super,
STLs waeren perfekt.

Ich bin noch im "Original + Klebeband" Modus

Das man dan Ohne Support ducken kann, gute Idee, aber, da is immer ein aber
vieleicht sollten die Halter nicht nur auf die 2(4) Messingbuchsen vertrauen, ich wuerde das midestens Kleben oder verzahnen

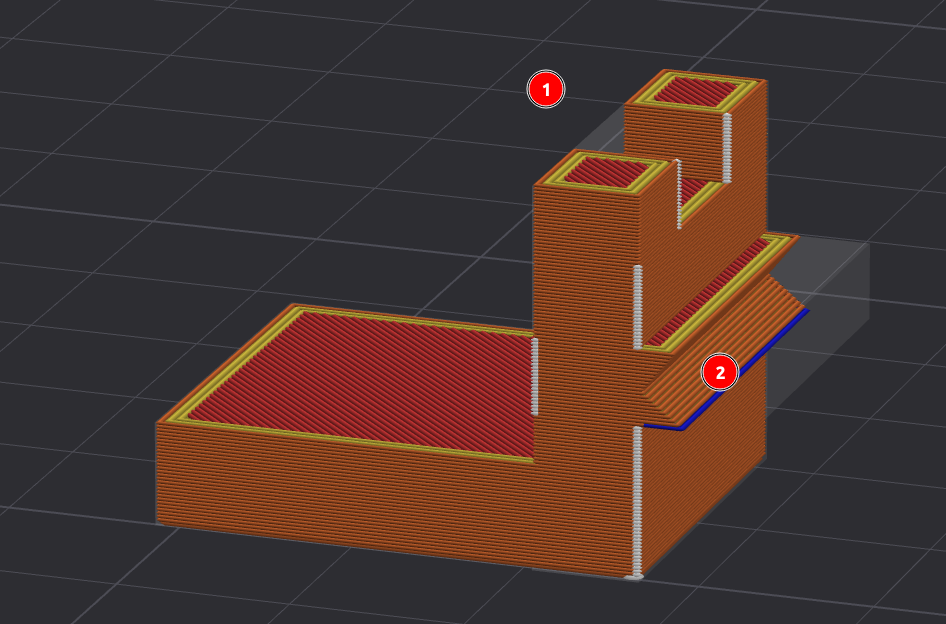

in etwa so 1 ode 2 ish

Und bitte noch eine Version für die Hakadi.

Danke.

Scheinbar will er es nicht mit uns teilen.

Hallo BinKino,

doch ich will gerne Teilen. Jedoch gibt es mehrere Gründe warum ich noch nichts hochgeladen habe.

1. Den 12V-Batteriehalter habe ich gedruckt und eingebaut. Bin aber damit noch keinen Meter gefahren weil 2.
2. War leider krank und im Urlaub und 3.
3. Möchte die Konstruktion noch verbessern und flexibler auf verschiedene Batteriegrößen z.B. LiFePo4 anpassen.

Gebt mir also noch etwas Zeit und ich stelle es gerne hier ein.

Falls jemand schon die Vorab-Version haben will, schickt mir gerne eine Nachricht.

Gruß Tobias

Nix erstellt, meine LiFePo passt mit dem originalen Halter einwandfrei.
Funktioniert bisher unauffällig, Anfangs bisschen "gezickt" (T ließ sich nicht starten) einmal mit dem Cetec Ladegerät geladen, seither völlig unauffällig (seit ~3Monaten).

Gruß SAW
