Twizy Klappschlüssel

Hi,
ich habe einen Twizy-Klappschlüssel konstruiert, der sehr stark vom Knallerschlüssel von Snorre inspiriert wurde.

Das Ganze habe ich mit einem Magneten umgesetzt, der den Schlüssel nach unten zieht und festhält.
Ich werde das Design nochmal überarbeiten, damit der Magnet bereits beim Drucken eingesetzt wird und nicht erst im Nachhinein.

Aktuell habe ich in PLA, PETG und ASA gedruckt:
PETG kommt gar nicht infrage, da es zu unsauber ist.
PLA sitzt am besten, allerdings sind die Eigenschaften nicht so gut.
ASA Verzieht minimal, hier müsste man im Slicer ein bisschen skalieren.

Wenn man die Ränder sauber mit einem Skalpell nacharbeitet, sitzt am Ende auch alles bündig.
Im Video sieht es etwas schäbig aus, aber nach den dutzenden Versuchen geht man irgendwann nur noch pragmatisch an die Sache ran.

Sobald ich mit allem zufrieden bin, werde ich natürlich die STL-Datei teilen.

https://youtube.com/shorts/QRrtWHDLdHA?feature=share

Hallo,
was verwendest Du für einen 3D-Drucker, wenn man fragen darf? Auf die STL-Datei bin ich gespannt, wenn Du sie veröffentlichst.
Ich habe kürzlich einen Bambu Lab X1C übernommen und würde das durchaus mal testen.

Ich nutze den Prusa CORE One und bin eigentlich sehr zufrieden damit. Nur den Bauraum auf Temperatur zu bringen, schafft er bei ASA mit Mühe.
Bambu Lab sollte weniger Probleme haben mit Bauram Temperatur.

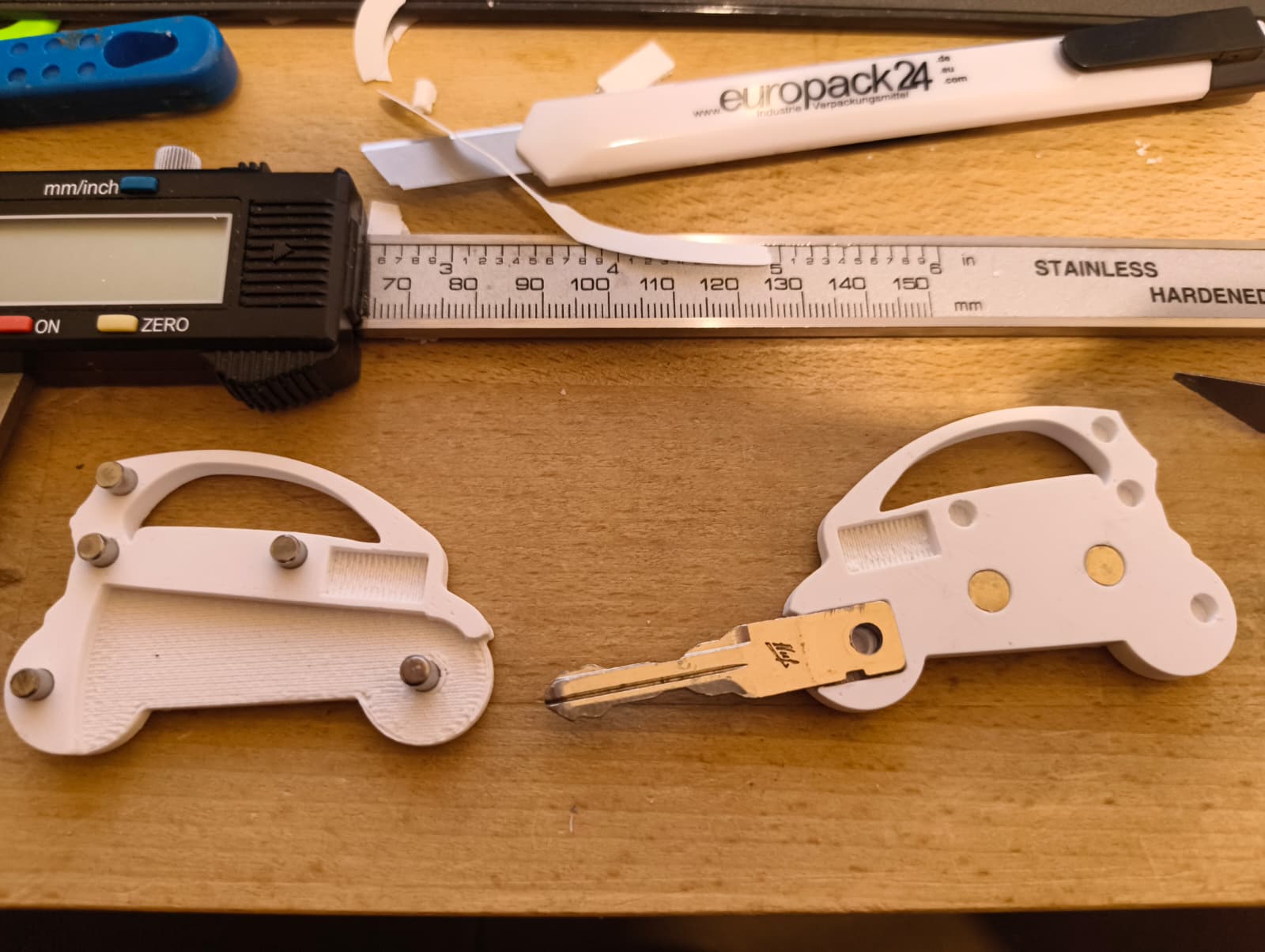

Ich habe jetzt alles so angepasst, dass der Drucker bei einem bestimmten Layer gestoppt werden muss, damit der Magnet eingelegt werden kann.
Zusätzlich habe ich zwei kleine Magnete eingebaut, damit der Schlüssel im zugeklappten Zustand an Ort und Stelle bleibt und sich selbstständig hineinzieht.

Sieht astrein aus.

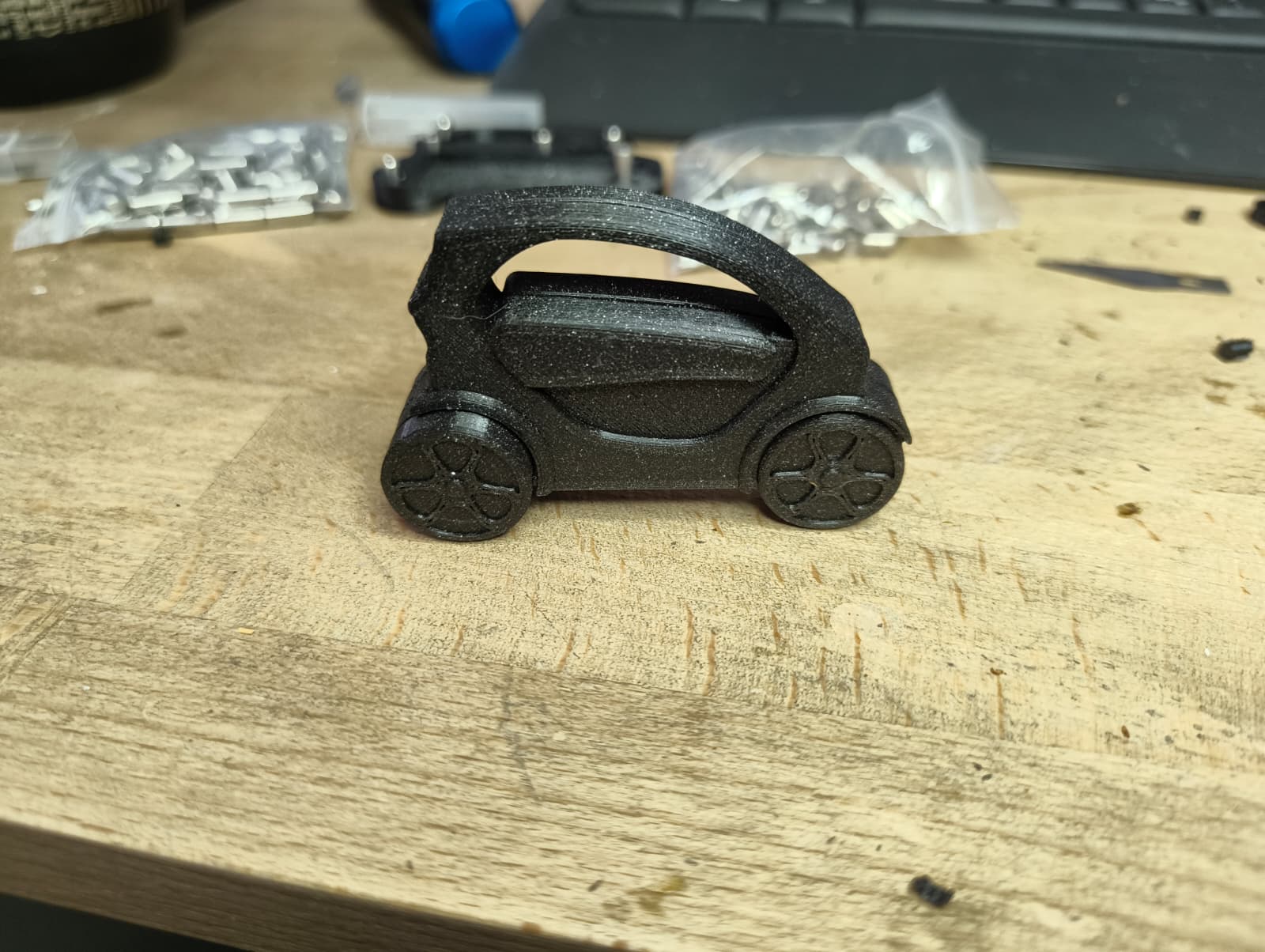

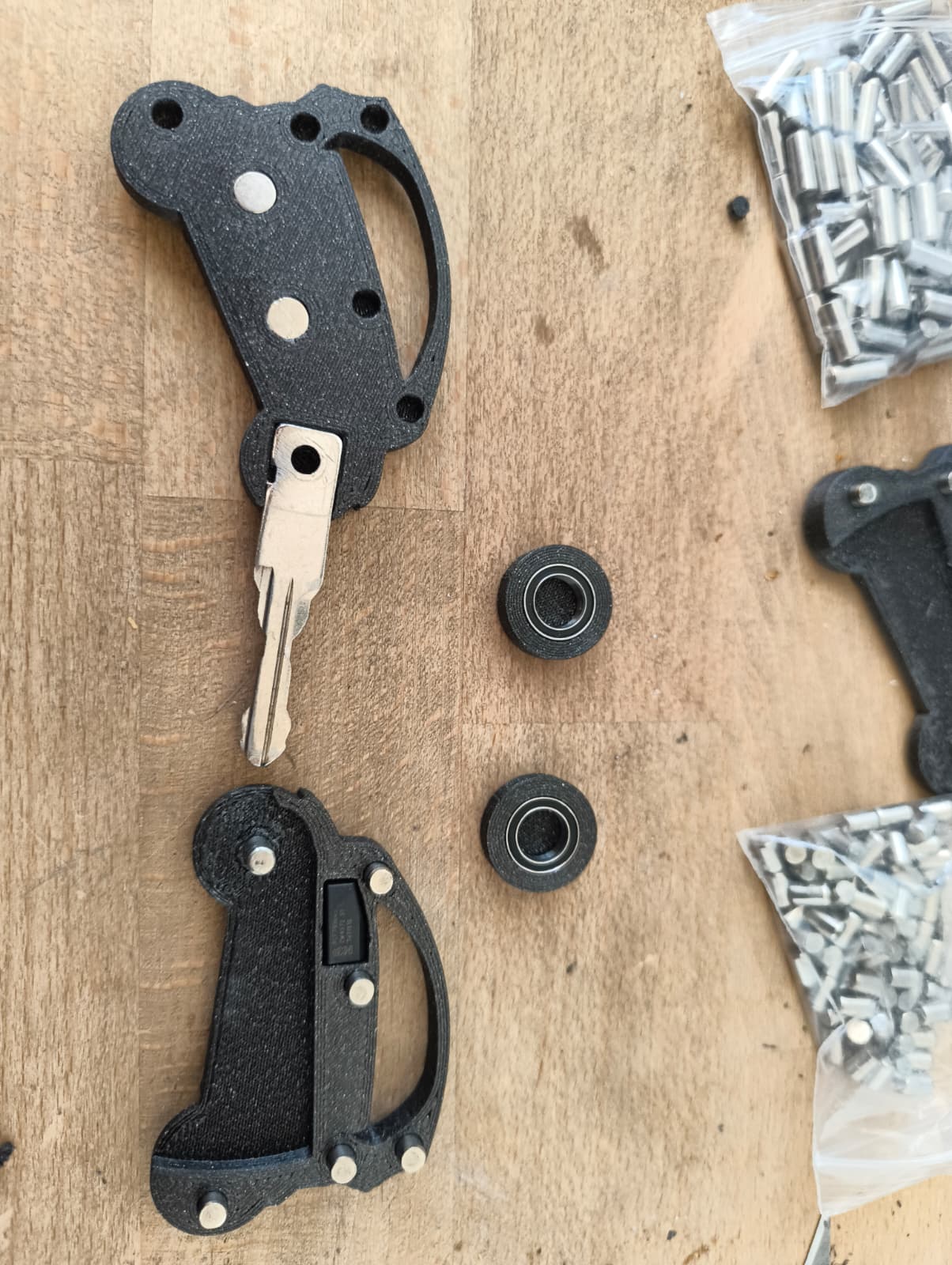

Ich habe eine zweite Variante mit Kugellagern gemacht.
Dadurch stehen die hinteren Räder zwar ein bisschen vor, aber es macht mehr Spaß ;D

Hier sind die STL Dateien beider Versionen enthalten.

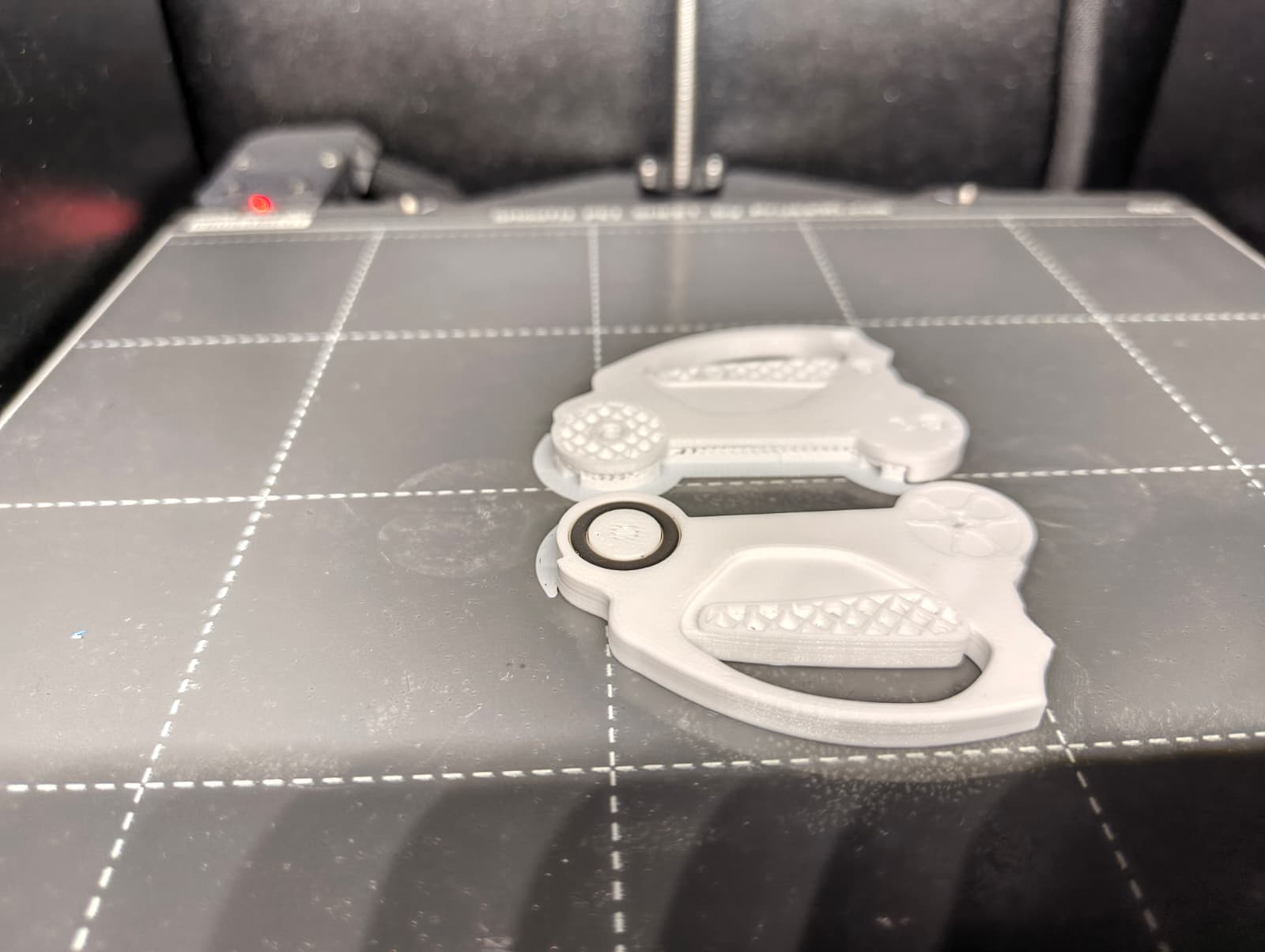

Beim Drucken muss bei Layer 70 eine Pause eingelegt werden, um den Magneten einzulegen. Je nach Slicer kann das etwas variieren – der Layer lässt sich natürlich anpassen, abhängig von eurer eingestellten Layerhöhe.
Bei mir sind es 0,1 mm mit einer 0,4-mm-Düse.

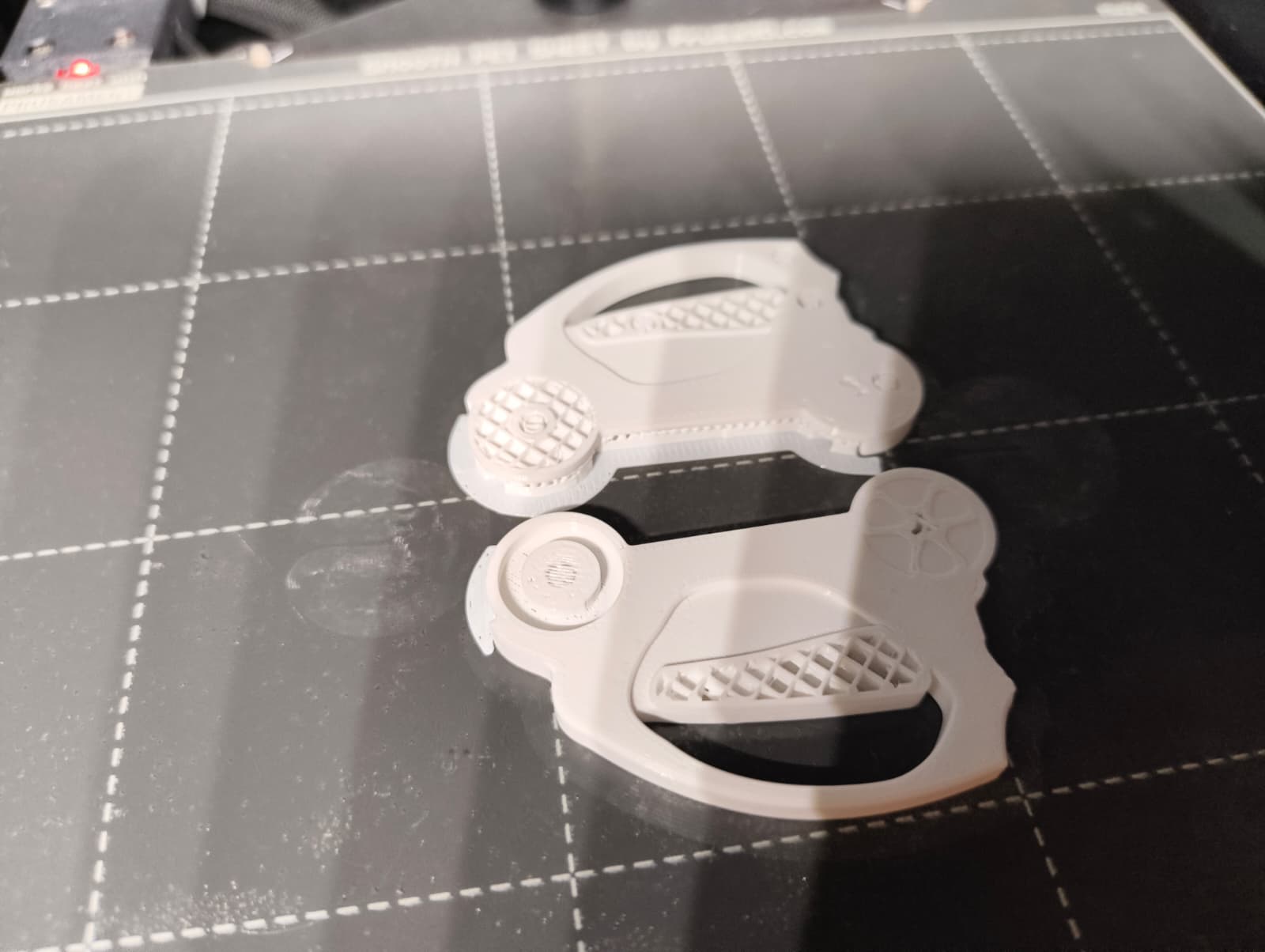

Das Teil muss mit Support gedruckt werden, aber nur mit ‚Support vom Druckbett‘, da sonst der Magnetbereich mit Support zugemacht wird.

Wenn ihr Materialien verwendet, die stark schrumpfen, müsst ihr den XY-Größenausgleich im Slicer einstellen.
Bei ASA sind das bei mir etwa 0,2 mm – hängt aber stark vom Material und Drucker ab.

Das Loch am Schlüssel muss erweitert werden, da es oval ist (zumindest bei mir ca. 4 mm × 3,2 mm).
Es sollte mit einem 4-mm-Bohrer aufgebohrt werden.

Die 5 Stifte haben einen Durchmesser von 4 mm und sind 6 mm lang.
Der Stift, an dem der Schlüssel befestigt ist, hat ebenfalls 4 mm Durchmesser, ist aber 10 mm lang.

Ringmagnet
Rundmagnet
4×6 mm Stift
4×10 mm Stift
Kugellager

Falls Interesse besteht, kann ich auch ein paar Exemplare für die Community drucken.

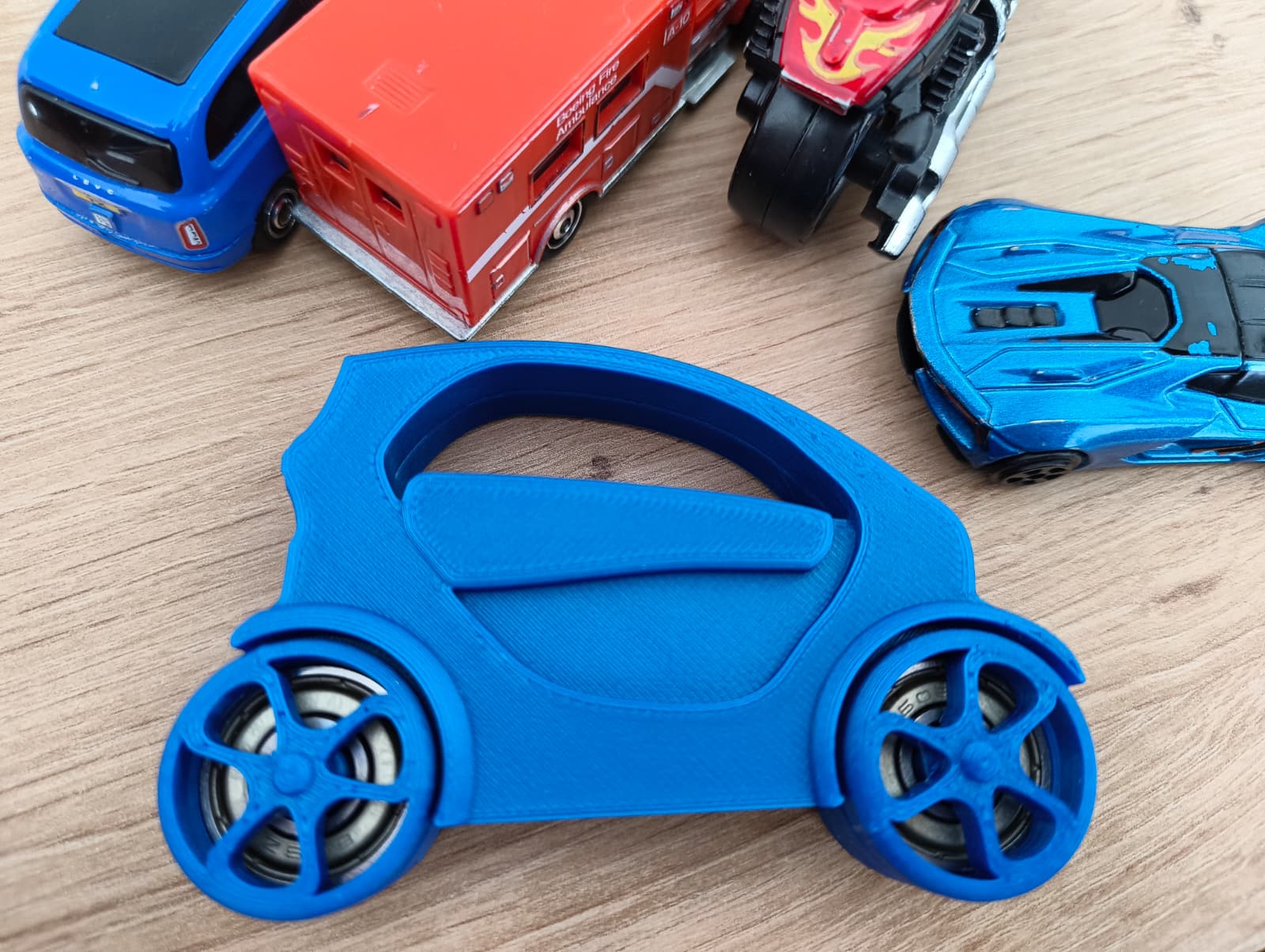

PS: Ich habe noch eine Spielzeug-Version für meinen Sohnemann gemacht, mit 608Z-Kugellagern. Die Stifte dafür habe ich mir im Slicer selbst erstellt (8 mm × 11 mm), aber eigentlich gehören dort Metallstifte rein.

Die Kugellagerversion ist ja mal voll geil. So eine würde ich glatt nehmen.
