3D-Druck: Halter für Twiz'o'Meter Display abnehmbar

Für alle die das Display vom Twiz'o'meter auf einem der Handschuhfachdeckel montieren, es aber auch abnehmen möchten habe ich mir dies hier einfallen lassen:

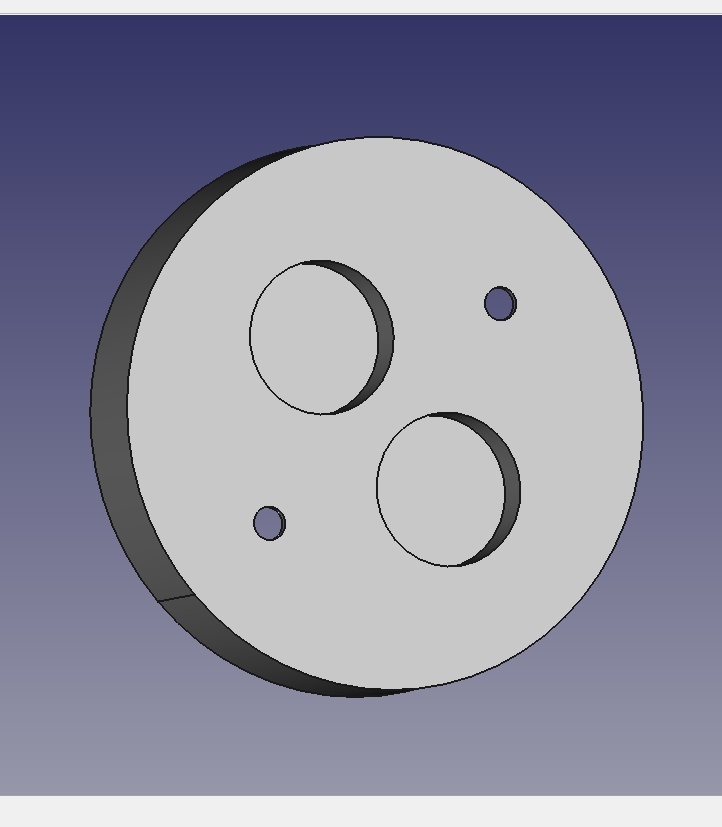

Oberteil mit Löchern für die Schrauben vom Displayfuß und Aussparungen für die Magneten

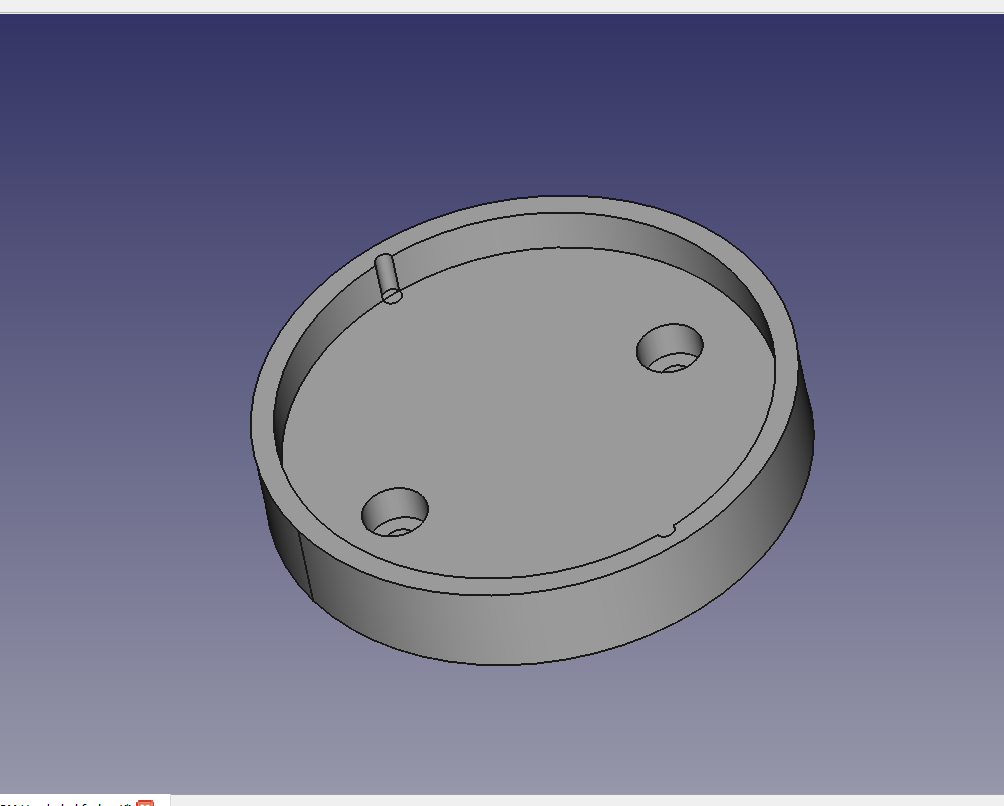

Unterteil von oben

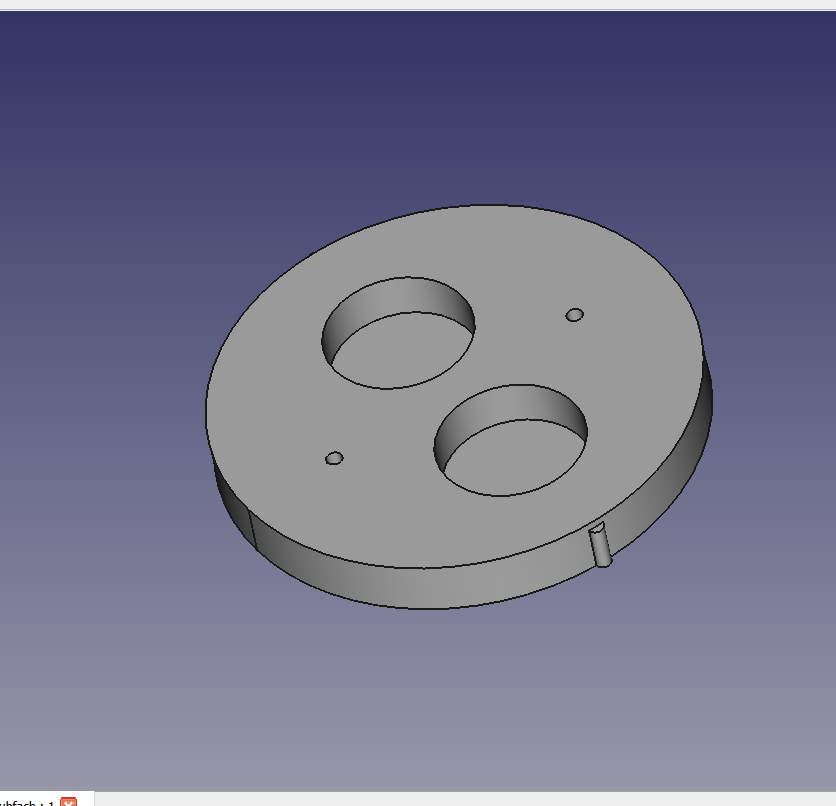

Unterteil von unten mit Aussparungen für die Magneten


Die Magneten habe ich von Obi, Durchmesser sind 19mm. Alle Testfahrten wurden erfolgreich bestanden

I'd like to have printed one by a friend of mine who has a 3d printer.
Can I give him these images for printing or it's needed something else?

He'll need the printable files (attached below )

Vielen Dank an Green-Fox für diesen Entwurf. Ich habe die beiden Teile für 7,69 € bei einer 3D-Druckerei ausdrucken lassen. Das Ergebnis sieht sehr gut aus. Sobald ich meinen Twizy habe, werde ich diese Erfindung sofort testen.
Da ich keine Magnete mit einem Durchmesser von 19 mm finden konnte, werde ich 18 mm Neodym-Magnete (5 mm dick) verwenden. Um die Oberseite des Handschuhfachs nicht zu zerkratzen, werde ich wahrscheinlich dünner Filz unter das obere Teil kleben.

Vielen Dank an Green-Fox für diesen Entwurf. Ich habe die beiden Teile für 7,69 € bei einer 3D-Druckerei in Schwartz ausdrucken lassen. Das Ergebnis sieht sehr gut aus . Sobald ich meinen Twizy habe, werde ich diese Erfindung sofort testen.
Da ich keine Magnete mit einem Durchmesser von 19 mm finden konnte, werde ich 18 mm Neodym-Magnete (5 mm dick) verwenden. Um die Oberseite des Handschuhfachs nicht zu zerkratzen, werde ich wahrscheinlich eine dünne Filzschicht unter das obere Teil kleben.

Sherlock schrieb: Vielen Dank an Green-Fox für diesen Entwurf. Ich habe die beiden Teile für 7,69 € bei einer 3D-Druckerei in Schwartz ausdrucken lassen. Das Ergebnis sieht sehr gut aus . Sobald ich meinen Twizy habe, werde ich diese Erfindung sofort testen.
Da ich keine Magnete mit einem Durchmesser von 19 mm finden konnte, werde ich 18 mm Neodym-Magnete (5 mm dick) verwenden. Um die Oberseite des Handschuhfachs nicht zu zerkratzen, werde ich wahrscheinlich eine dünne Filzschicht unter das obere Teil kleben.

Oh nein... Wie peinlich ... Entschuldigung für die Wiederholung.

Das Unterteil muss aber durch das Handschuhfach geschraubt werden ^^ oder du nimmt so starke Magnete das man das Unterteil von innen einklebt und das Oberteil oben dann durch die Magnete hält. Ich Versuche nachher Bilder zu machen

Alles klar und danke im Voraus für deine Bilder. Meine Hoffnung liegt in der Kraft die von den vier Magneten erzeugt wird. Es wird sich schon herausstellen ob sie reichen wird oder nicht. Wenn nicht, muss dann eben doch geschraubt werden.

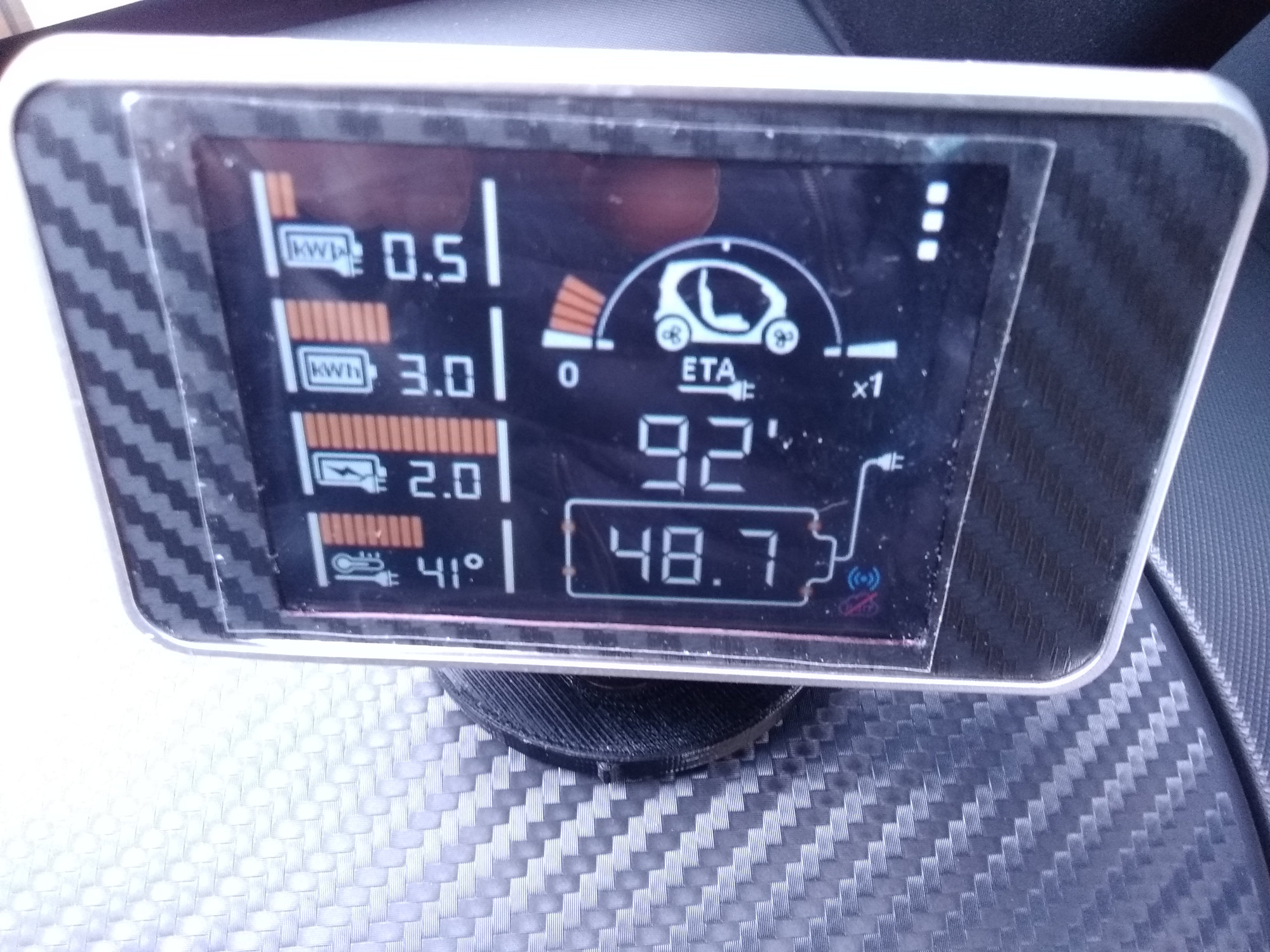

so sieht das bei mir aus

green_fox schrieb: Das Unterteil muss aber durch das Handschuhfach geschraubt werden ^^ oder du nimmt so starke Magnete das man das Unterteil von innen einklebt und das Oberteil oben dann durch die Magnete hält. Ich Versuche nachher Bilder zu machen

Die Magnete (am Samstag bekommen) sind beeindruckend stark. Kann mir jemand sagen wie dick der Handschuhfachdeckel ist? Damit könnte ich vorab testen, ob ich dank der stärke der Magnete auf das Einschrauben des Unterteils in den Deckel verzichten kann.

Vielen Dank im Voraus!

Moin, was hat der Halter für einen Durchmesser bzw innendurchmesser?

Überlege einfach so ein Magnet mit 56 mm von nem Rauchmelder zu probieren.
Die sind auch sehr stark und kosten nur 99 cent bei Action

www.action.com/nl-be/p/rookmelder-montageset-/

Groetjes

Hannes

HollandHannes schrieb: Moin, was hat der Halter für einen Durchmesser bzw innendurchmesser?

Überlege einfach so ein Magnet mit 56 mm von nem Rauchmelder zu probieren.
Die sind auch sehr stark und kosten nur 99 cent bei Action

www.action.com/nl-be/p/rookmelder-montageset-/

Groetjes

Hannes

Hallo Hannes,

Durchmesser bzw. Innendurchmesser des Unterleils : 66 mm bzw. 60 mm.

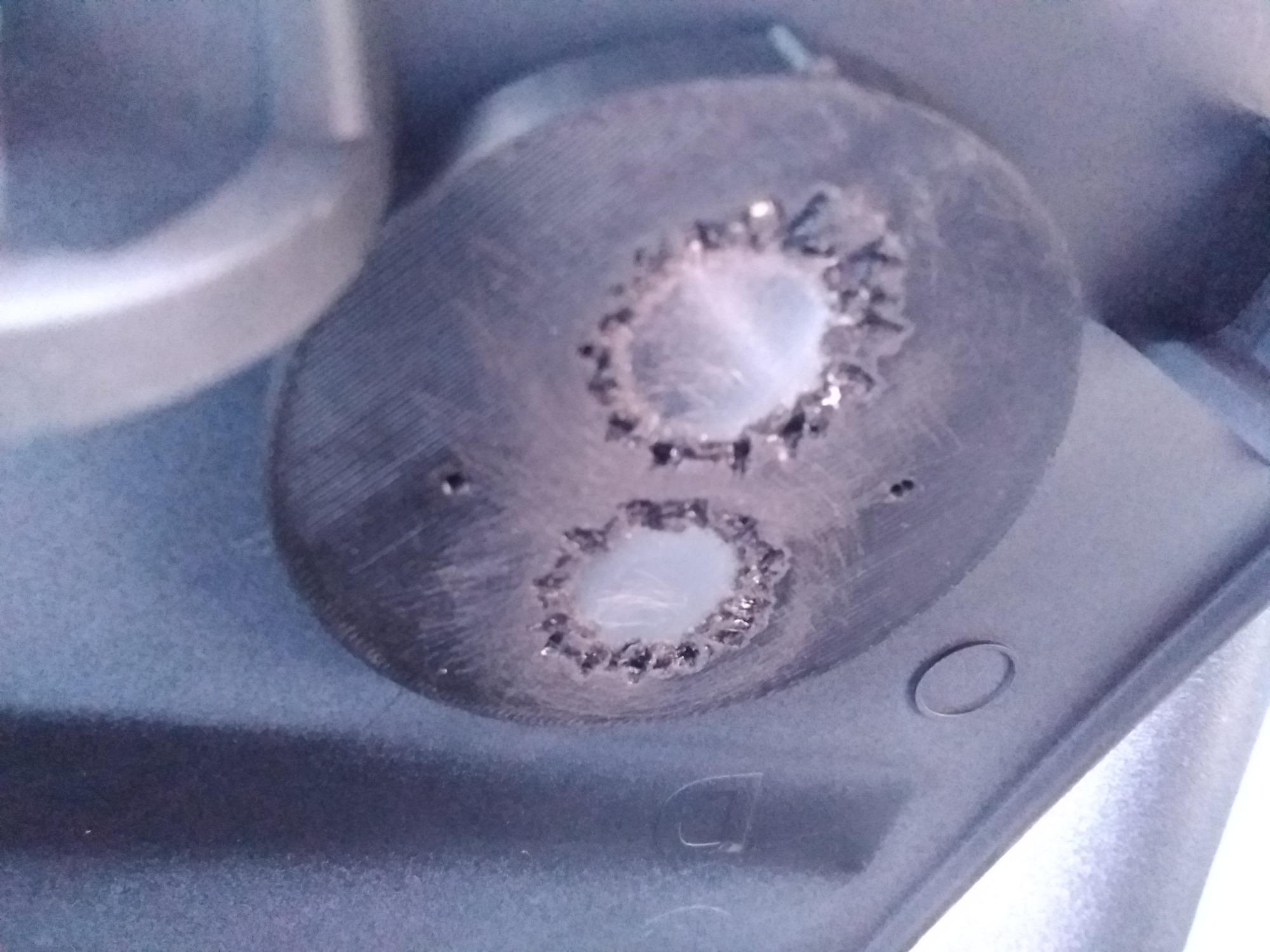

Was meine Lösung angeht, bin ich sehr zufrieden.vMann kann auf den Bildschirm drücken, ohne dass er sich bewegt. ToM lässt sich im Handumdrehen im Handschuhfach verstecken und ist genauso schnell wieder an Ort und Stelle aufgebaut. Um den Halt der Magnete zu gewährleisten (meine haben einen etwas kleineren Durchmesser als die Hohlräume), habe ich mit einem Lötkolben etwas Kunststoffmaterial an die Ränder gezogen. Letztendlich, um den Deckel des Handschuhfachs nicht zu zerkratzen, habe ich einen dünnen Samtstoff unter das Oberteil geklebt.

Grüsse,

Sherlock

So, you only printed/used the smaller part of the holder?
What did you put on the back of the cover of the glove box?

Delvecchio schrieb: So, you only printed/used the smaller part of the holder?
What did you put on the back of the cover of the glove box?

Fabio,

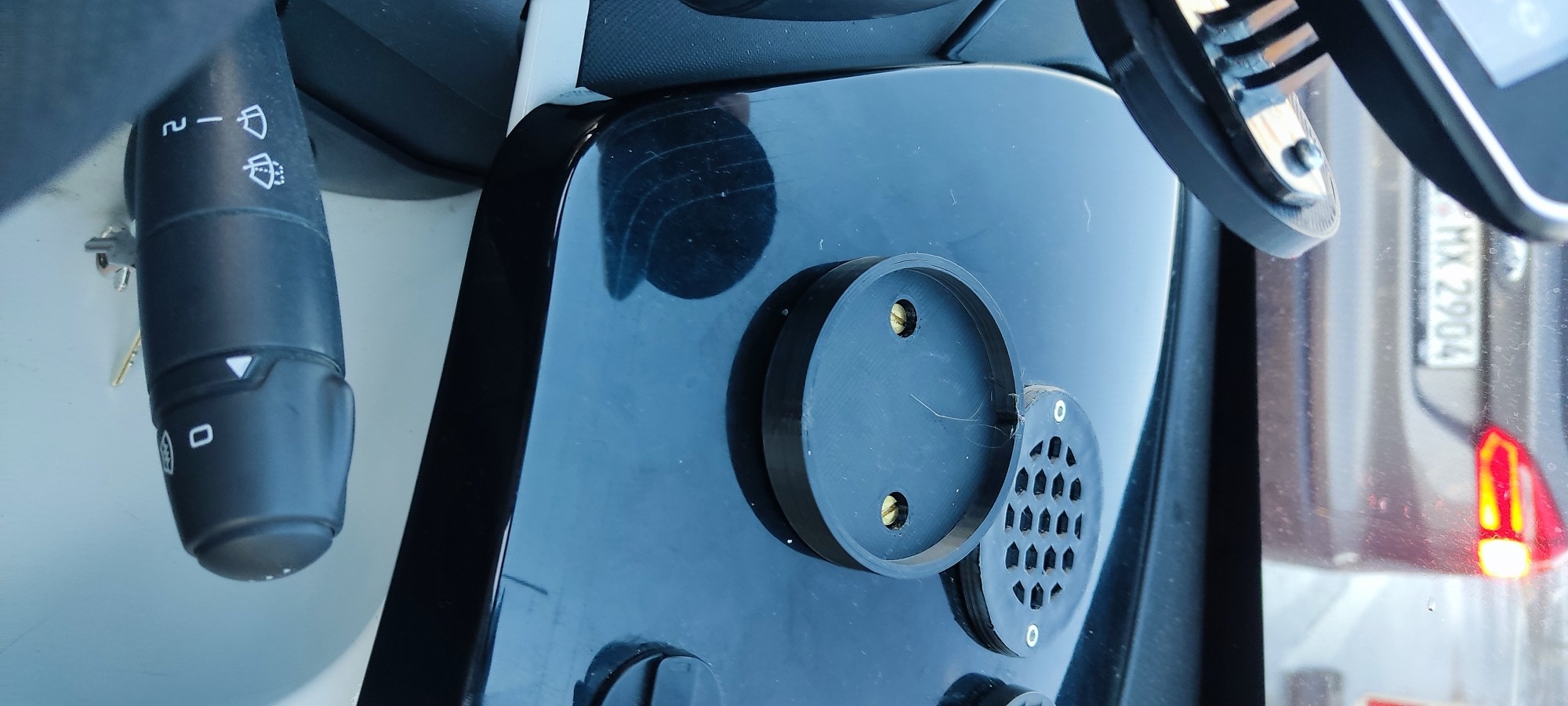

I printed both parts. The smaller one is screwed on ToM's base and the larger one is simply placed under the cover. Nothing to drill or glue. Everything holds perfectly in place thanks to the strength of the four magnets. Easy to remove and reattach.

Ok, now it's clear also for me.
Where did you find so strong magnets? Are available online?
