Schalterblende hinter Blinkerschalter

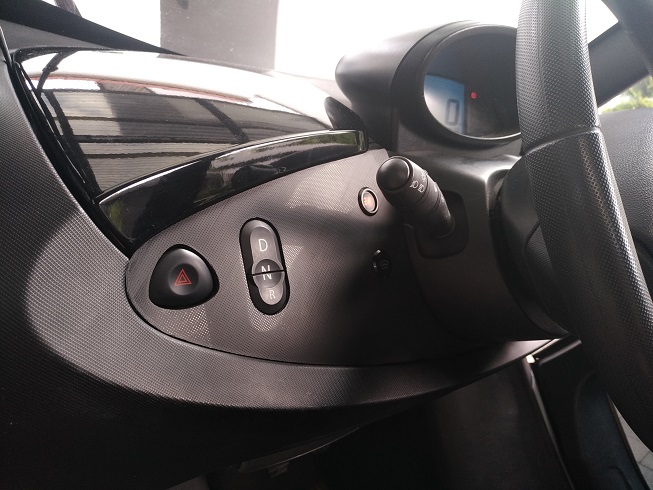

Falls jemand etwas ins Armaturenbrett einbauen möchte, ohne Löcher zu bohren, z. B. einen extra Schalter für die Scheibenheizung oder einen Schalter für die Nebelschlussleuchten, hilft eventuell meine Vorlage weiter.
Im Anhang gibt es ein fertiges 3D-Builder-Modell für zwei Schalter oder auch Modelle, bei denen man selber noch etwas ausschneiden kann.

Cool danke.

Hast du Erfahungen wie soetwas in weiss aussehen wird?

Gruss

Hannes

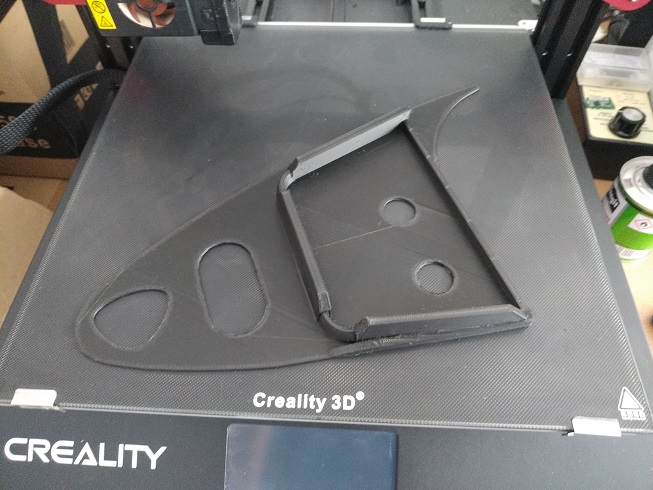

Der Glanz und das Muster kommen von der Glasdruckplatte. In Weiß wird es wohl nicht viel anders aussehen. Ich befürchte aber, dass das Weiß je nach Material vielleicht in der Sonne dunkle Flecken bekommen könnte.
Im anderen Thread (Scheibenheizungssteuerung) hatte ich geschrieben, dass ich es 1,5 mm dick gedruckt hatte und vielleicht 1 mm besser wären. Wegen der hohen Temperaturen der letzten Tage würde ich es aber nicht dünner, als 1,5 mm drucken, weil es sonst nicht stabil genug ist. Das von mir verwendete doppelseitige Klebeband hat auch gerade so gehalten. Ich musste bei über 40 °C nochmal nachdrücken. Seit dem hält es gut. Dabei hatte ich die Kante um den Gangwahlschalter gleich noch etwas angeschrägt. Jetzt fühlt es sich viel besser an.

OK, danke.
So ein 3d drucker ermoegtlich schon vieles!

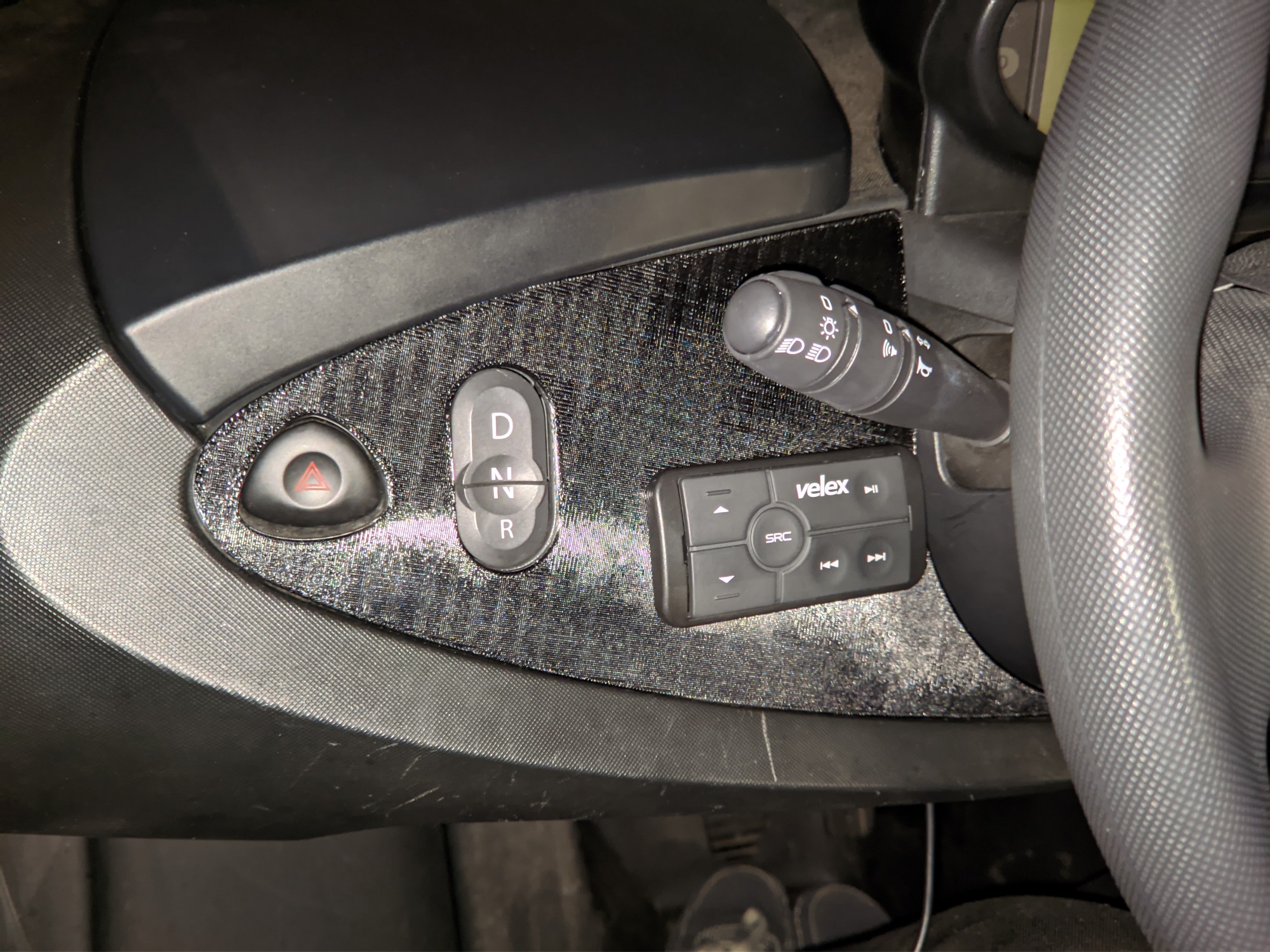

Perfekt genau das habe ich gesucht, werde meine BT Bedieneinheit dort einbauen..
Hast Du ev. auch ein STL File? Besten Dank! Fred

Ich habe es mit 3D-Builder erstellt, man kann es dann auch als STL speichern. Am besten erstmal mit billigem Material probieren, denn es muss noch etwas optimiert werden. Ich hatte es nach dem Druck noch etwas bearbeitet. Wenn etwas schweres drangehängt wird, muss man vielleicht noch Alublech oder ähnlich zur Verstärkung dazwischenklemmen, damit es sich nicht verzieht.

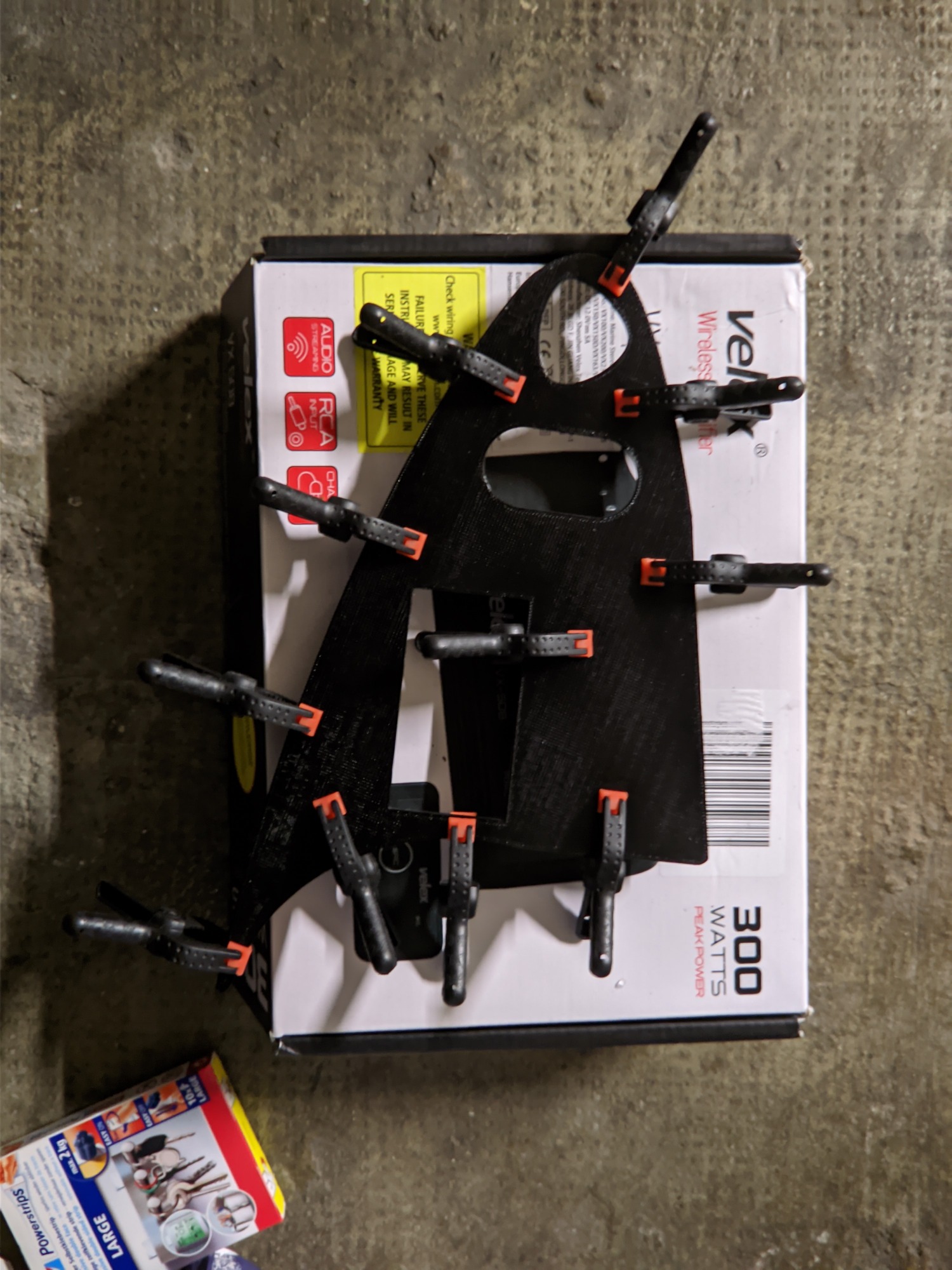

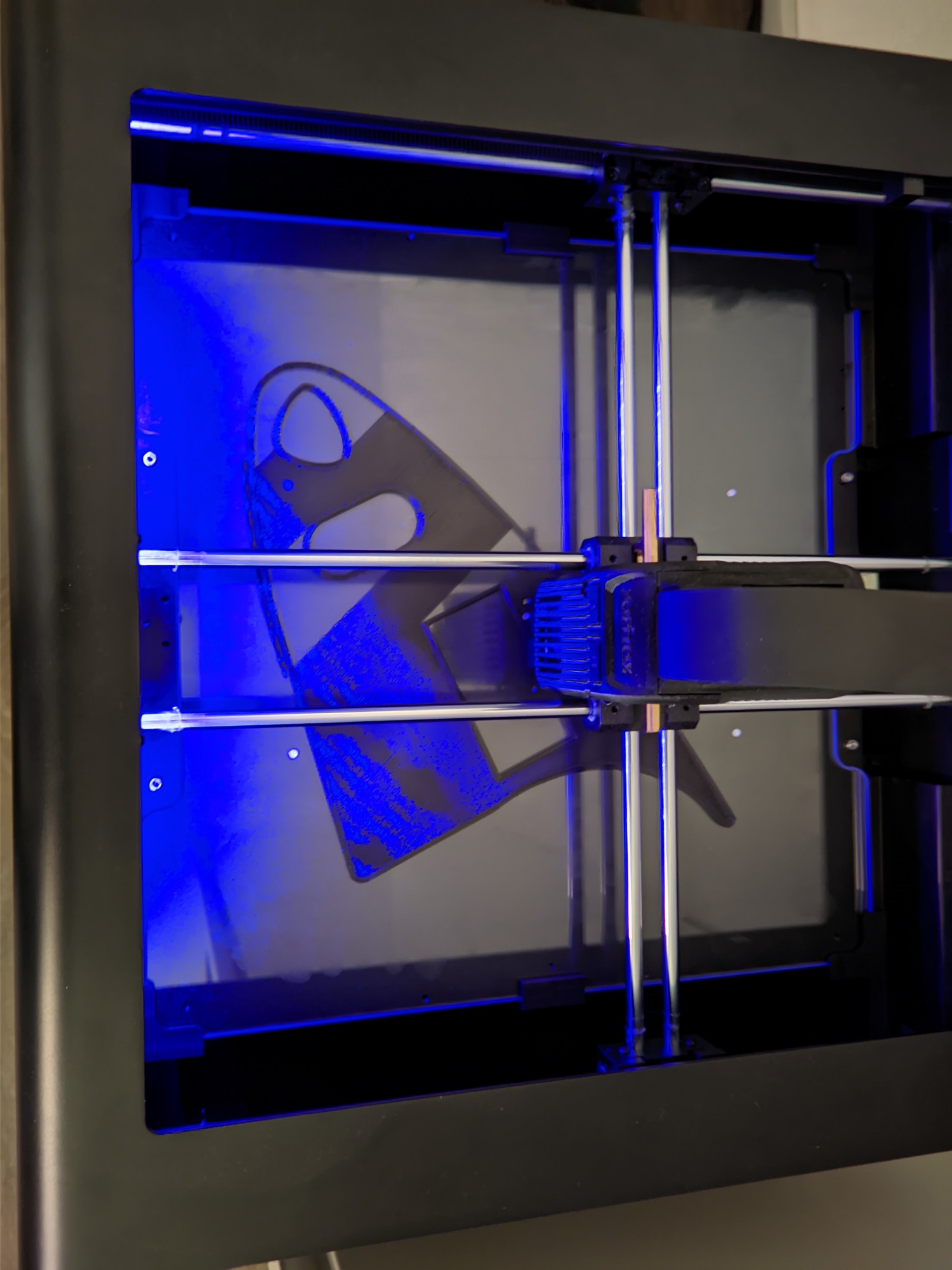

Ich wollte mich auch nochmals bedanken, ich habe die Blende angepasst und gedrückt. Wir haben leider oft Probleme mit layer shift mit unserem Drucker. Deshalb habe ich das Teil aus ABS gedruckt und einen abgebrochen Druck aus PETG d draufgeklebt.



Sieht mit der Glasscheibe bisschen weniger gut aus als mit deiner Platte, ich bin aber zufrieden. Durch das Licht im Bild sieht es aber in echt bisschen besser aus als im Bild.

Besten Dank

verschobene layer sind schrittverluste. eine häufige ursache ist eine zu große beschleunigung und/oder maximalgeschwindigkeit. die maximalgeschwindigkeit bei leerfahrt wird häufig nur bei großen teilen erreicht. alternativ stimmt der motorstrom auch nicht bzw. bzw die versorgungsspannung der stepper (diese kann man aber meist nur schwer ändern)

stromkreisparadies schrieb: verschobene layer sind schrittverluste. eine häufige ursache ist eine zu große beschleunigung und/oder maximalgeschwindigkeit. die maximalgeschwindigkeit bei leerfahrt wird häufig nur bei großen teilen erreicht. alternativ stimmt der motorstrom auch nicht bzw. bzw die versorgungsspannung der stepper (diese kann man aber meist nur schwer ändern)

Der Drucker ist mMn eine Fehlkonstruktion. Es handelt sich um einen Zortrax M300 Dual. Wir haben bei der Arbeit auch zwei M200 und die machen mit über 2000 Betriebsstunden keine Probleme. Beim grossen sind die Probleme bekannt und es beschweren sich auch viele Besitzer. Wir haben ihn aber gekauft als er rauskam und man noch keine schlechten Erfahrungen online lesen konnte.

Bei der "Achsprüfung" die man machen kann, fährt er 10 Minuten lang vollspeed in alle Richtungen und immer wieder mal zu den Endschaltern. Dort beim zurückfahren rattert es und er verliert Pulse.

Das Fett, dass für die Achsen mitgeliefert wurde soll man nach meinen Recherchen nicht verwenden, hab's dann mit Öl versucht, wurde aber auch nicht besser. Nun hab ich in einer Anleitung vom Hersteller gefunden, dass sie Silikonöl empfehlen. Hab nun eins von Ballistol bestellt und werde es damit versuchen.

Ich habe bisher die Standardeinstellungen für das herstellereigene Material mit eben dem herstellereigenen Material verwendet. Ist aber ein guter Tipp, beim "externen" Material kann man die Fahrgeschwindigkeit einstellen. Das werde ich dann versuchen.

---

TL;DR: Zortrax M300 Dual nicht empfehlenswert (andere Drucker der Firma schon), Pulse gehen verloren. Silikonöl wird für die Achsen getestet. Niedrige Geschwindigkeit wird getestet.

Servus
Könntest du mir die STL Datei ebenfalls zukommen lassen?
Mfg Milan

Moin zusammen, ich finde das Teil richtig gut. Ich glaube ich werde es mit mehrfarbigen PLA versuchen zu drucken. Gibt es etwas beim Ausbau der Originalblende zu beachten? Ich würde denken, dass sie mit nem Schraubendreher vorsichtig nach vorne heraus gehebelt wird?
Lg

Die Originalblende bleibt unverändert drin. Das gedruckte Teil wird einfach mit doppelseitigem Klebeband draufgeklebt.

Ah ok, danke. Jetzt verstehe ich es auch.

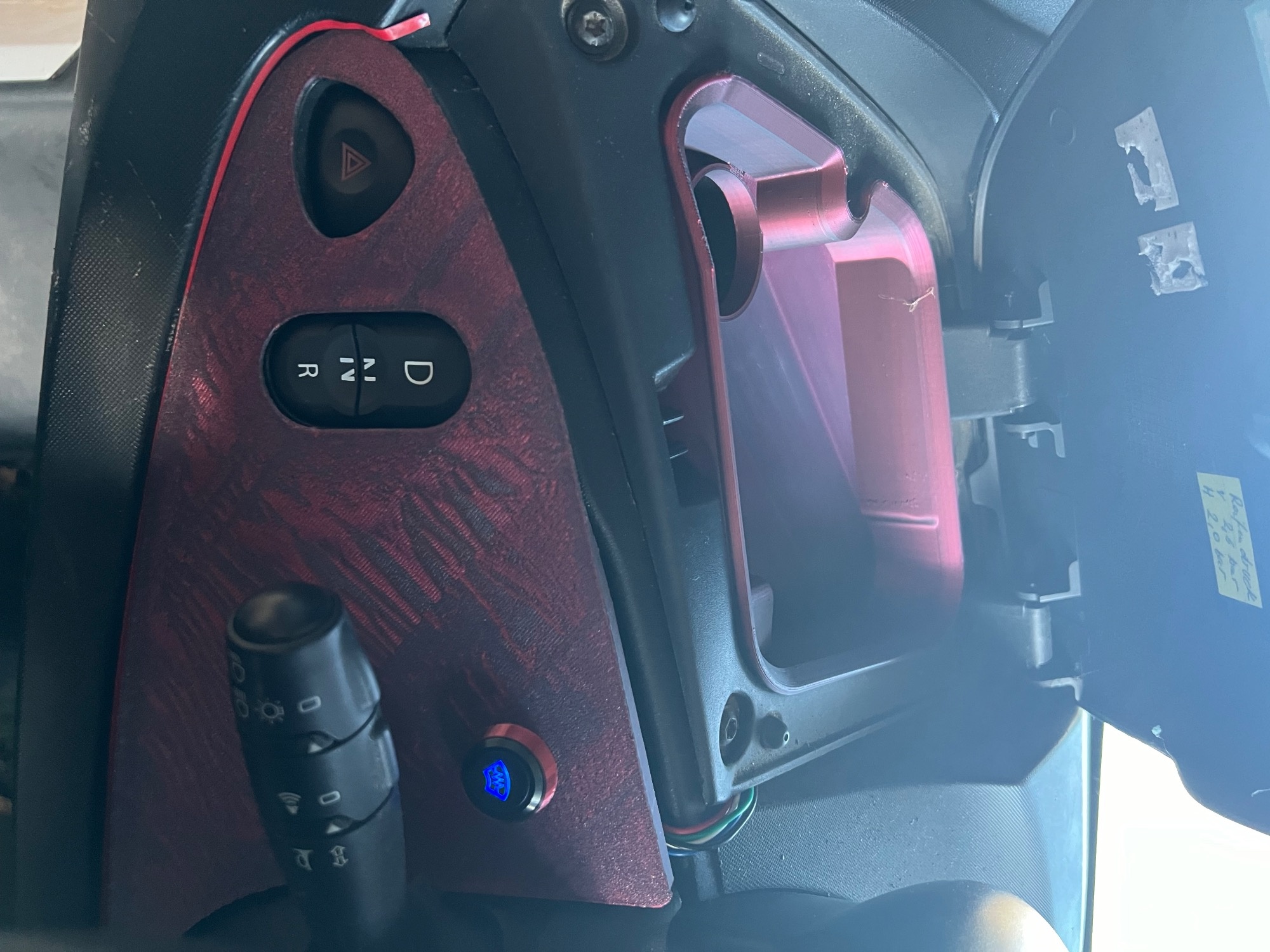

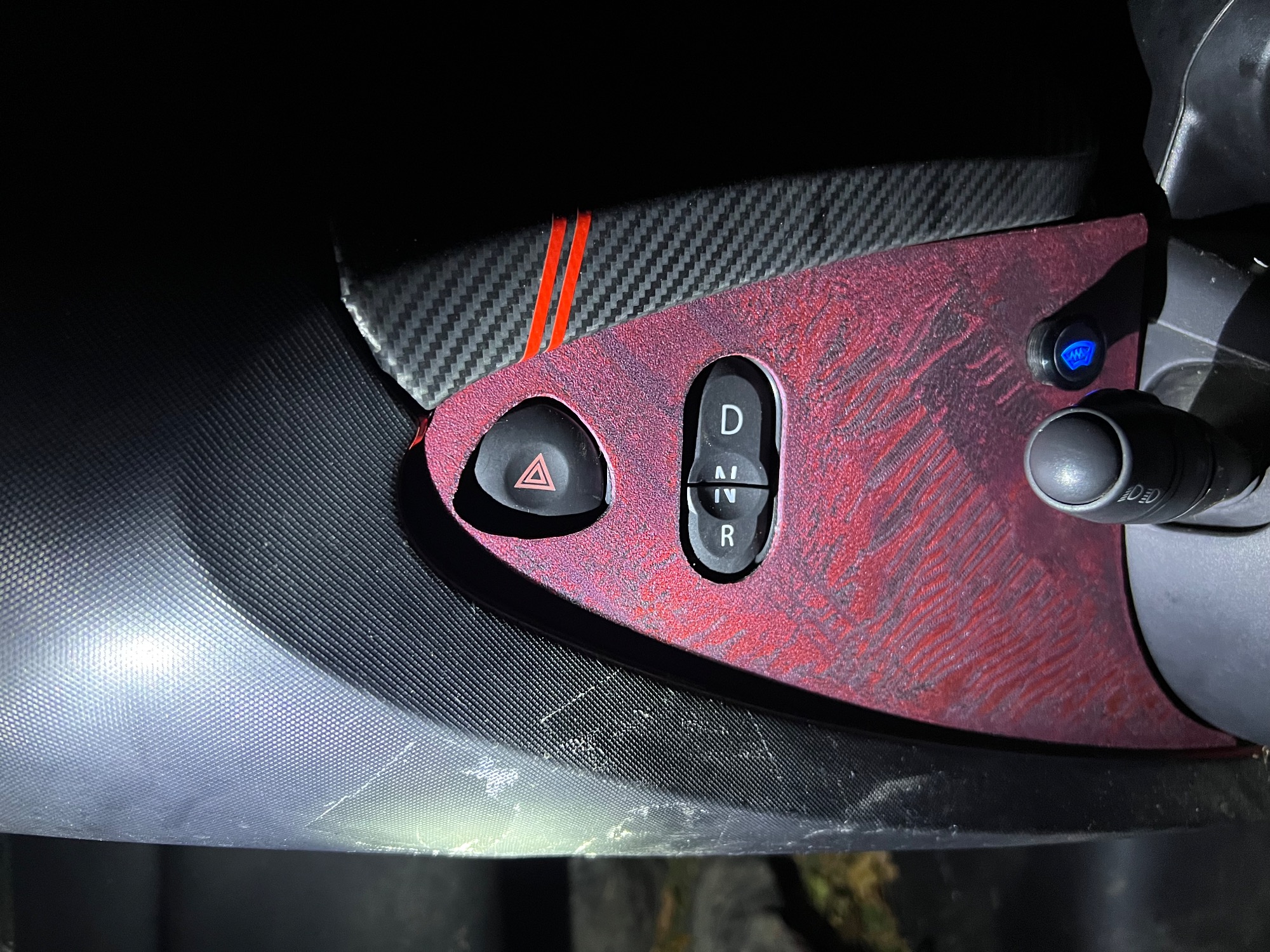

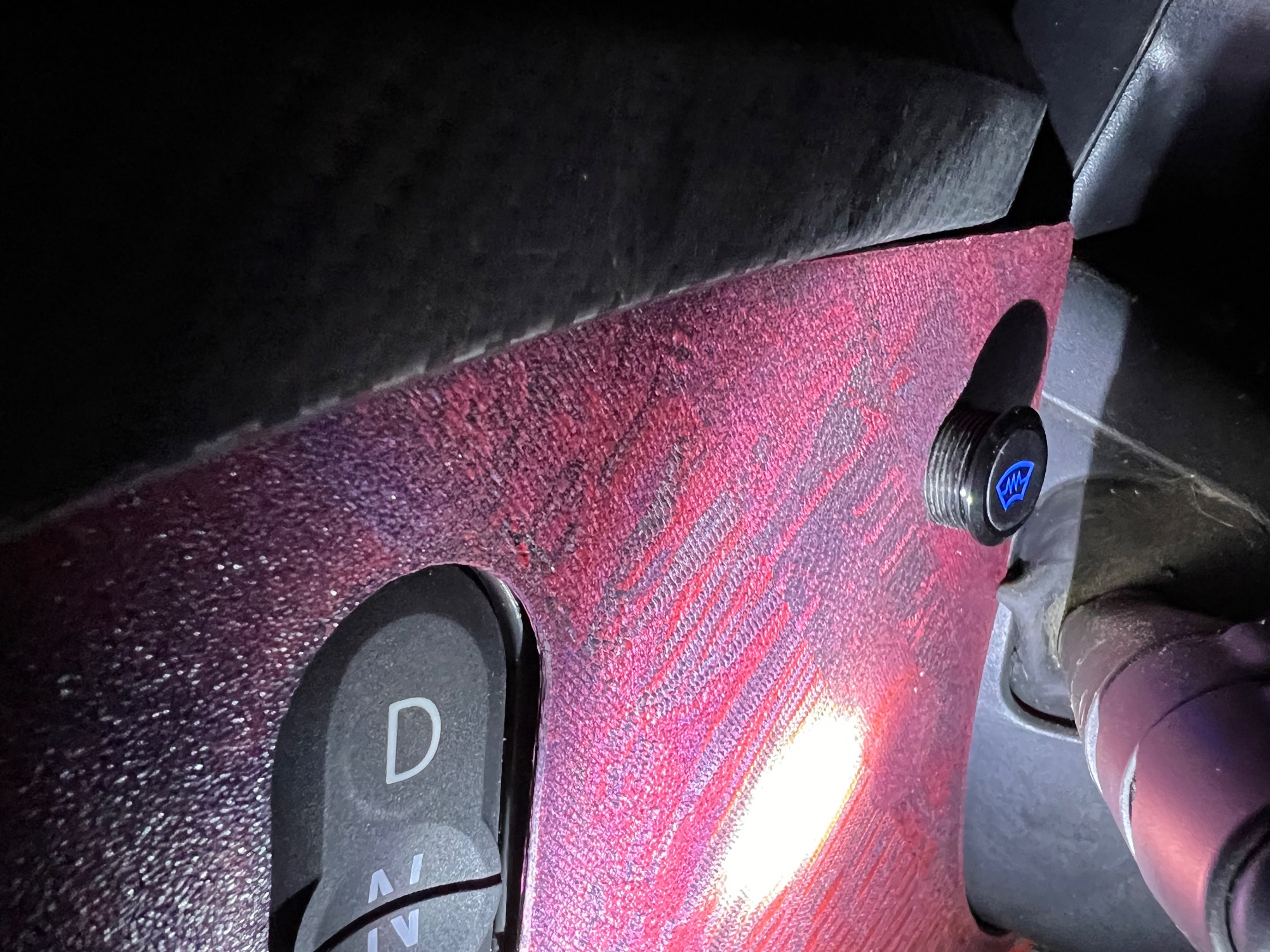

Habe es mit 2 farbigen PLA gedruckt. Es passte nicht ganz, da mein Stecker für die Scheibenheizung zu lang war. Also habe ich noch einen 5mm Abstandsring nachgedruckt.

Nimmst Du auch Auftragsarbeiten an?
In farbig ohne Rand?
