3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Nein, eine Verpolung ist immer Pfusch in solchen Situationen. Effekt ist automatisch Verlust der Bässe. Die sind im Twizy mit dem Volumen h8nter den Lautsprechern, offen wie es ist und bei 10 cm Minis eh nicht üppig. Wahrscheinlich fällt da die verpolung kaum auf….

Das stimmt, ohne Resonanzraum werden die Lautsprecher für sich schon mit akustischem Kurzschluss betrieben. Die können niemals gut klingen, auch wenn da die besten Lautsprecher eingesetzt werden.

Ich gebe zu bedenken das der Effekt des akustischen Kurzschlusses von der Frequenz abhängt.
Im Twizy habe ich viel probiert , zu meinen Erfahrungen……
Auf den Twizy bezogen sind alle Versuche mit den 10cm Speakern in der LP -Brücke einen brauchbaren Bass zu erzeugen sinnlos. Da hilft auch keine Rückwärtige Einhausung ,die das Volumen noch mehr reduziert.
Zielführend ist es eine bestmögliche Abdichtung der vorderen Montagefläche des Speakers zu der Kunststoff Lautspecherbrücke herzustellen. zB mit einem Schaumstoffring der sich flexibel den Unebenheiten anpasst. Ich habe dafür Schaumstoffwürste genommen die es im Baumarkt zum Hinterfüttern von Bauwerksfugen gibt.
Die Brücke wird ansonsten mit Akustik Dämmung ( Dämmwolle ) kompett gefüllt.
In der Dämmwolle laufen sich die Luftschwingungen tot. Das funktioniert für den Mittel - Hochton Bereich ganz gut.
Eine Trennwand ist unnötig. Im Frequenzbereich bis runter zu 200 Hz funktioniert das ganz gut.
Klar ist auch das man die originalen Twizy Speaker nur verschrotten kann. Bei der Neuanschaffung nicht sparen (ca. 100€ invest) und auf den Wirkungsgrad achten (dB/Watt) denn die Leistung der Parrot ist begrenzt.
Für den Tieftonbereich muss ein Subwoofer her. Der hat die Membranfläche und den Membranhub um Bass zu erzeugen.
( z.B, Aktiv Sub von Pioneer ) Der hat im besten Fall auch ein Gehäuse das den Akustischen Kurzschluss verhindert . Was im Tieftonbereich wichtig ist, denn hier wirkt der Akustische Kurzschluss.
Zudem, ein Aktiver Subwoofer belastet nicht die Endstufe den schwachbrüstigen Parrot Verstärkers.
Die Parrot MKi9100 hat einen hochohmigen Ausgang der extra für den Anschluss von Externen Verstärkern gemacht ist.
Man kann dann die Tieftonanhebung die Parrot anbietet dann komplett abschalten. Darüber freuen sich die zwei Lautsprecher in der Brücke denn die können Tieftonpegel unter 200Hz sowieso nicht umsetzen.
Verzerrungen werden somit vermieden. Den Basspegel stellt man dann am aktiven Verstärker des Subwoofes ein.

Ich habe dies Setup in meinem Twizy umgesetzt. Das ist recht unauffällig ,kostet in Summe ca. 250€ , produziert aber einen guten Sound den man sogar während der Fahrt genießen kann.

Als HiFi Freund beende ich die Bass Diskussion.
Platz nicht vorhanden, aber darum ging's jetzt nicht.

Primär die Frage ist das tatsächlich verpolt?
Kann ich das irgendwie Raus messen ...
Ich denke an ein Mehrkanal Oszi und dann ein Test Audio mit einem einzigen konstanten sinus.

@Mannni
Zur Fragestellung : sind die Lautsprecherleitungen eventuell verpolt ?
statt Messung mit Mehrkanal Oszi und Testsignalgeber schlage ich vor….

Die zwei Lautsprecherstecker am Parrot lösen.
Jeweils Plus parallel schalten und Minus parallel schalten.
Dann eine kleine Spannungsquelle aufschalten z.B 1,5V AA Batterie.
An den Lautsprechermembranen solle dann eine Gleichsinnige Bewegung gut sichtbar sein.
Z.B beide raus.
Wenn die Bewegung der Membranen gegensinnig ist, liegt eine Verpolung in den Lautsprecherkabeln vor. (Phasendrehung 180grad)

Für die Methode hat wohl jeder die Hilfsmittel Zuhause liegen uns spart sich die Beschaffung teurer Messmittel die man ja auch noch richtig bedienen können muss.
Nebenbei.. das Renault falsch verkabelt ist durchaus möglich. z.B die Parrot Leitung für Dauerplus und Zündungsplus sind ab Werk vertauscht.

Den kompletten ausbau wollt ich ja vermeiden. Na gut dann bleits wohlmöglich falsch bis ich Mal zusätzliche Kabel einziehe. Wenn i alles offen hab ist das ausmessen ja ein Kinderspiel.

Zurück zum Thread 3D Druck

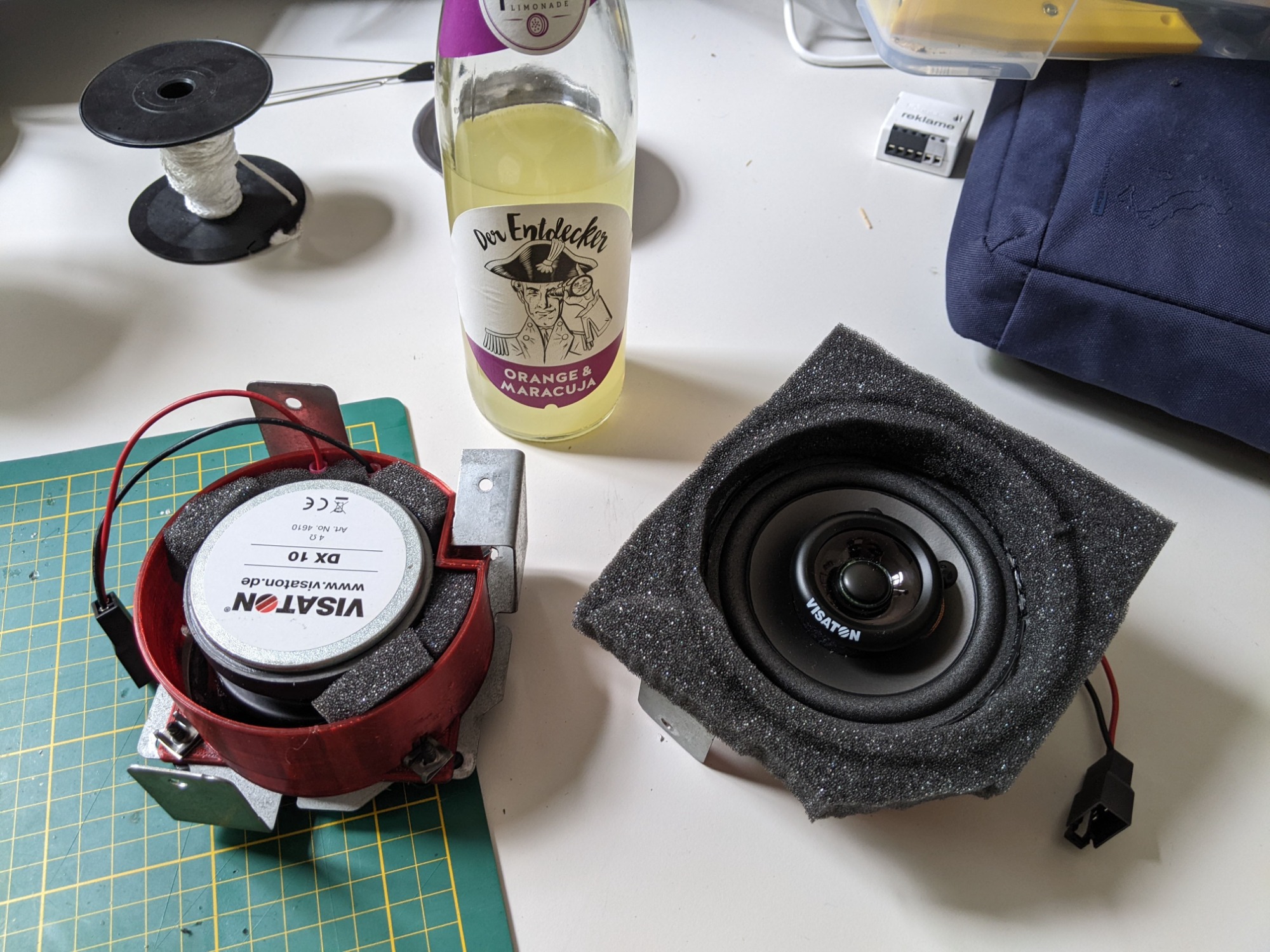

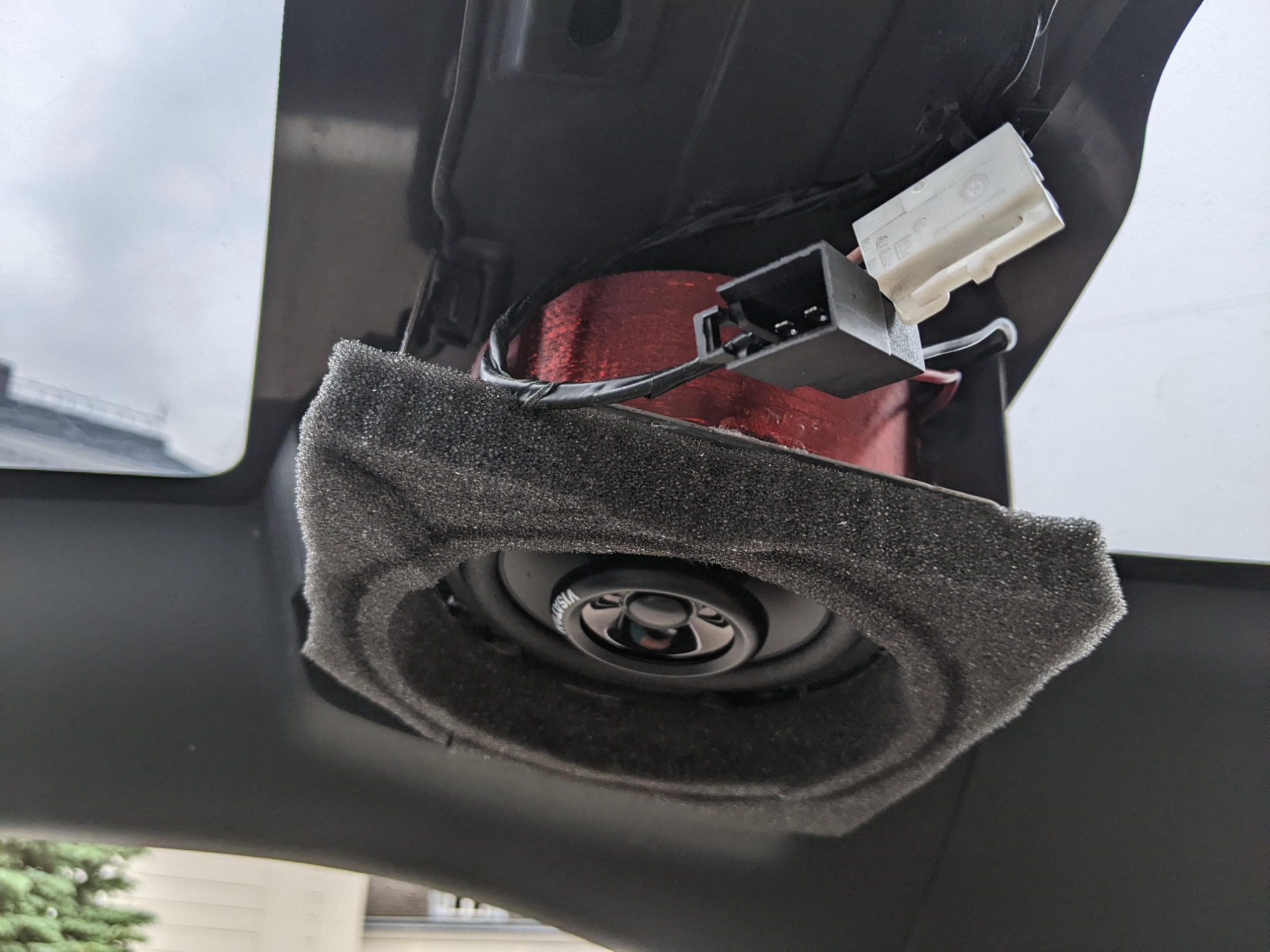

Alles jetzt mit den besten Forumstipps eingebaut. Eingeklebt. Gedämmt und vorne abgedichtet. Danke, denk es hat sich gelohnt.
Liegen eh schon lang rum, Projekt abgeschlossen, auf den Sub verzichte ich die 5km Kurzstrecke

brunbjoern schrieb: Hallo zusammen,

Viel Spaß damit.
Matthias

Hallo brunbjoern,

Wäre es möglich mir das STEP-File (oder ein anderes gängiges Format) wie im Bild zur Verfügung zu stellen (mit Halter und Lautsprecher)?

Ich möchte versuchen einen gedruckten Halter zu zeichnen als Ersatz für das Blechbiegeteil. Da der letzte Versuch hier nie zugänglich gemacht wurde.

Warum das Rad neu erfinden ?
Zum einen ist die Form so einfach das geht auch ohne Schablone
Mit der Suche im Forum fändest du etwas, ich meine das schon gesehen zu haben.
Oder ... www.thingiverse.com/thing:2386068

Besten Dank,

An Thingverse hatte ich nicht gedacht!

Im Forum hatte ich schon alle Themen dazu gelesen und hier in diesem Beitrag wurde das schon von jemandem gemacht (Seite 3), aber das STL-File nie hier eingestellt.

Habe noch weiter gesucht und drei verschiedene Halter gefunden:

www.thingiverse.com/thing:2386068 (1, der aus deinem Link)

www.thingiverse.com/thing:3998396 (2, ein remix von 1)

www.thingiverse.com/thing:5375130 (3, geschraubte Variante die ich mal drucken werde)
